"Штуцер-МКЭ" - НТП Трубопровод
от 137 500 ₽
Также получить консультацию по программному продукту можете через мессенджеры
Специализированная отечественная программа для расчета прочности и жесткости места соединения штуцера с сосудом (аппаратом), мест врезок в трубопроводы, а также конических переходов и днищ с помощью метода конечных элементов (МКЭ).
Все описаниеЗадачи
Определение напряженно-деформированного состояния в местах врезки штуцеров от действия внешних нагрузок, давления и температурного расширения;
Определение допускаемых напряжений для различных режимов в соответствии с заданным нормативным документом (ГОСТ, ПНАЭ, ASME, EN, JB);
Возможность создавать несколько базовых расчетных схем по типу врезок;
Возможность задавать разнообразные типы несущих элементов.
О продукте
Штуцер-МКЭ - первая специализированная отечественная программа для расчета прочности и жесткости места соединения штуцера с сосудом (аппаратом) с помощью метода конечных элементов (МКЭ).
При определении прочности и жесткости узла врезки МКЭ получил широкое распространение. Созданная программа, в отличие от универсальных конечно-элементных программ, не требует специальной подготовки пользователя и значительных временных затрат. Создание конечно-элементной разбивки и оценка полученных результатов напряженно-деформированного состояния (НДС) зоны врезки производится автоматически.

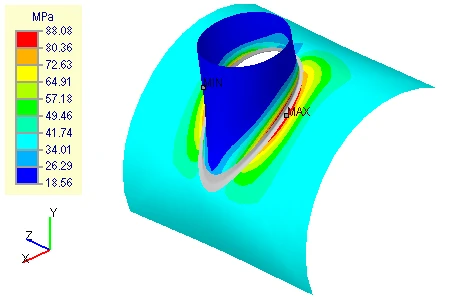

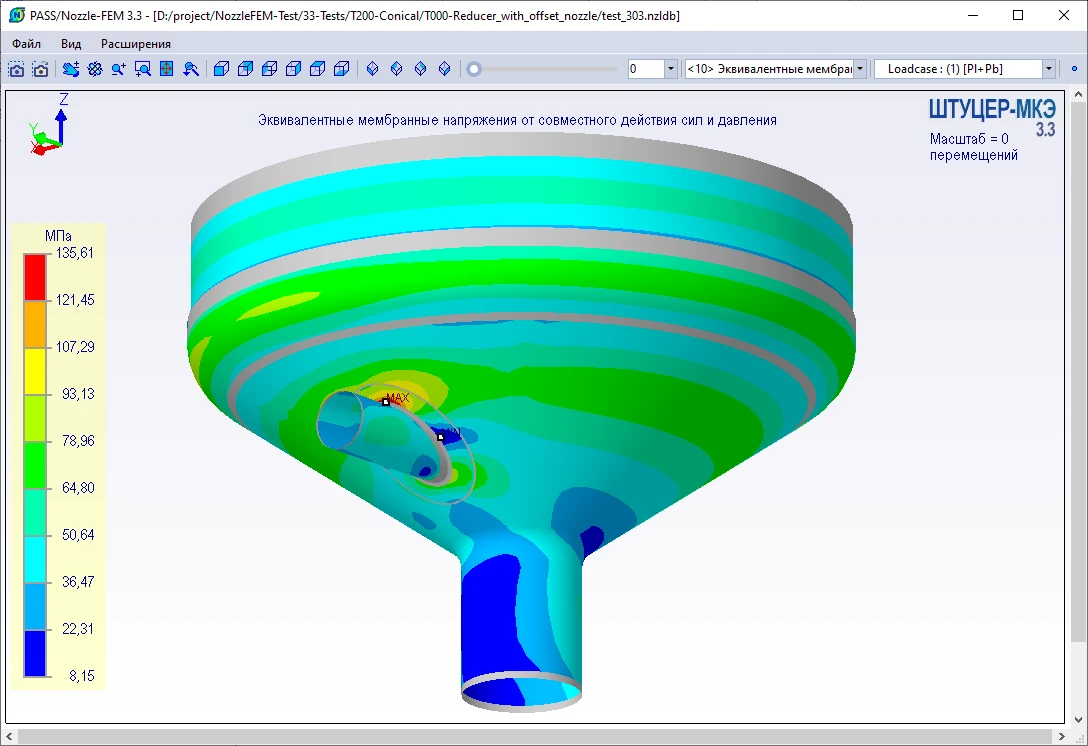

Расчет НДС выполняется как для радиальных, так и для косых врезок в цилиндрические и конические обечайки, а также эллиптические, сферические и плоские днища. Расчет с помощью МКЭ позволяет значительно расширить область применения и точность решения задачи.
Расчеты проводятся согласно стандарту ассоциации «Ростехэкспертиза» СА 03-003-07 (16 глава).
Допускаемый уровень напряжений определяется согласно «Нормам расчета на прочность оборудования и трубопроводов атомных энергетических установок». (ПНАЭ Г-7-002-86 ГОСАТОМЭНЕРГОНАДЗОР СССР 1989).
Точность расчетов на прочность сосудов, аппаратов и трубопроводов в месте соединения в значительной степени определяется учетом жесткости (податливости) врезки. Как правило, при расчетах на прочность трубопроводных систем соединение трубопровода и сосуда (аппарата) заменяется мертвой опорой, что приводит к получению завышенных усилий и напряжений в узле соединения.
Дана возможность оценки прочности и устойчивости как элемента, в который врезается штуцер, так и расчет укрепления отверстия под действием только давления по нормативным документам ГОСТ 14249-89 и ГОСТ 24755-89, соответственно.
Программа рекомендуется для использования при проектировании и проведении поверочных расчетов в нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других отраслях промышленности.
Задачи
Определение напряженно-деформированного состояния в местах врезки штуцеров от действия внешних нагрузок, давления и температурного расширения.
Определение допускаемых напряжений для различных режимов в соответствии с заданным нормативным документом (ГОСТ, ПНАЭ, ASME, EN, JB).
Возможность создавать несколько базовых расчетных схем по типу врезок.
Возможность задавать разнообразные типы несущих элементов.
Возможности

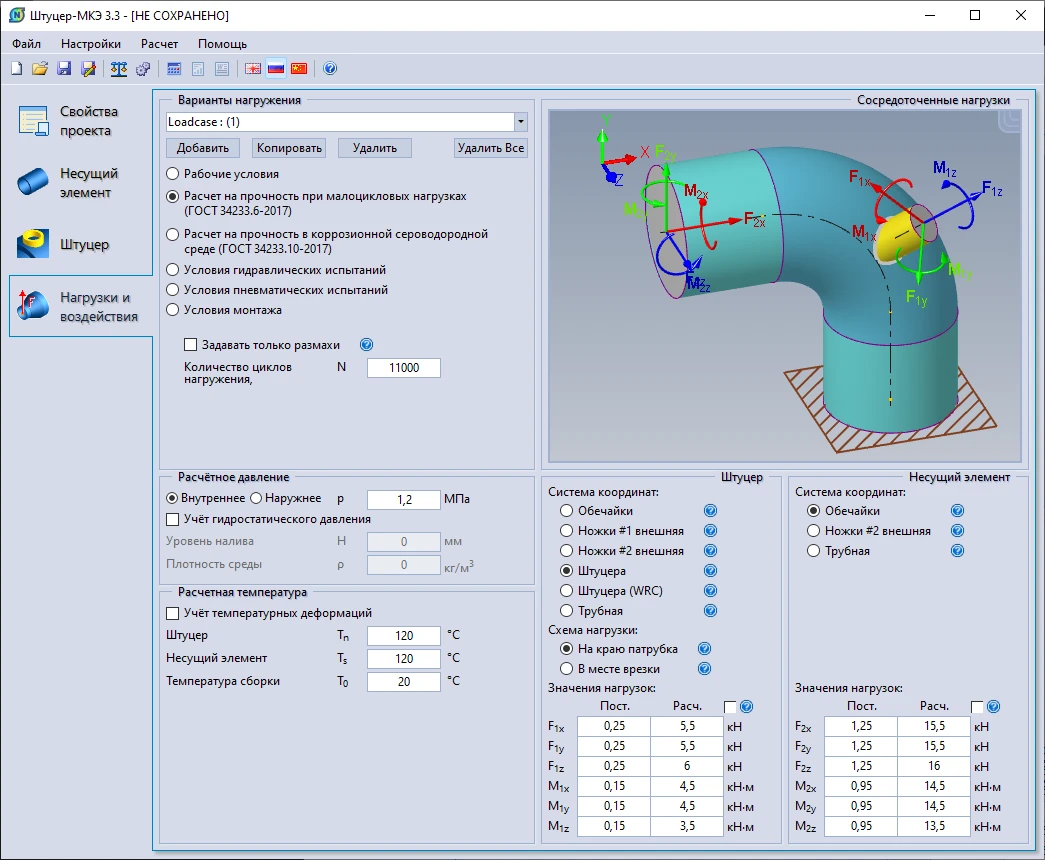

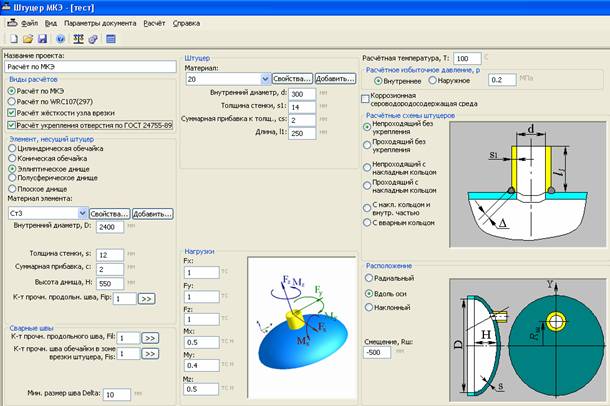

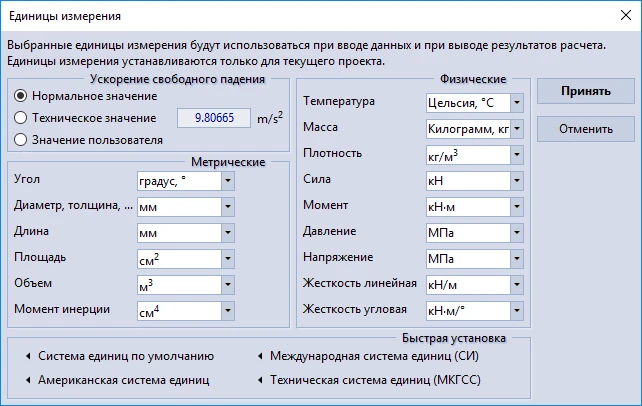

Интерфейс

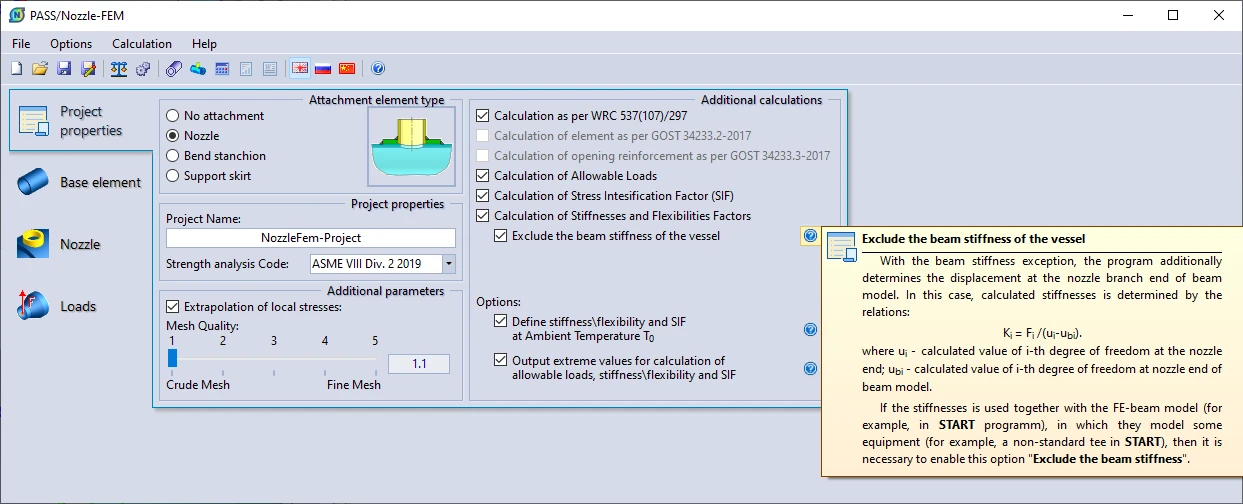

Программа имеет современный, удобный и интуитивно понятный графический интерфейс пользователя. Графический интерфейс пользователя включает интерактивные подсказки пользователю, документацию на русском и английском языках.
Возможность создавать несколько базовых расчетных схем по типу врезок
- Без присоединений. Используется для моделирования и расчета элемента без врезок;

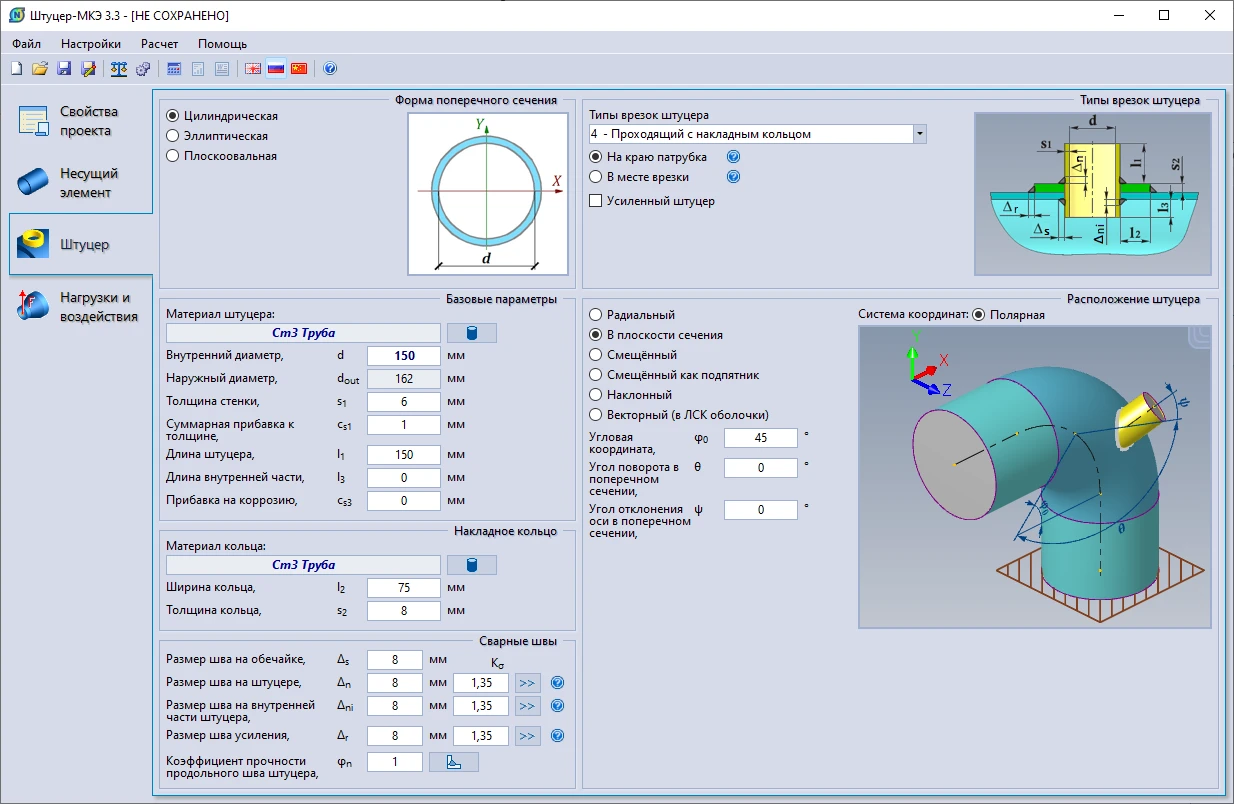

- Штуцер (патрубок). Используется для моделирования несущего элемента с врезкой штуцера;
- Подпятник отвода. Используется для моделирования отвода (изгиба) с опорой;
- Опора колонны. Используется для моделирования днища с юбочной опорой.

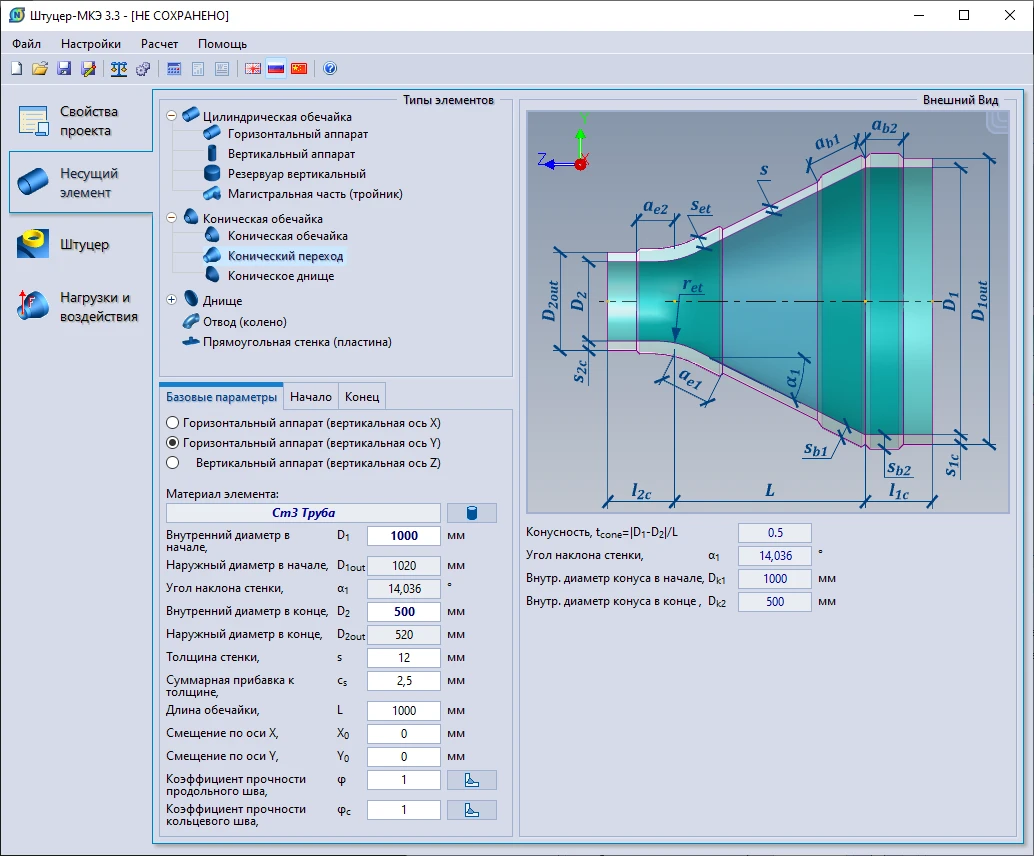

Возможность задавать разнообразные типы несущих элементов
Цилиндрические обечайки:
Горизонтальный аппарат. Используется для моделирования горизонтального сосуда под давлением и т.п.;
Вертикальный аппарат. Используется для моделирования вертикального сосуда под давлением;
Вертикальный стальной резервуар (РВС). Используется для моделирования вертикальный стальной резервуар (РВС);
Магистральная часть (тройник). Используется для моделирования …

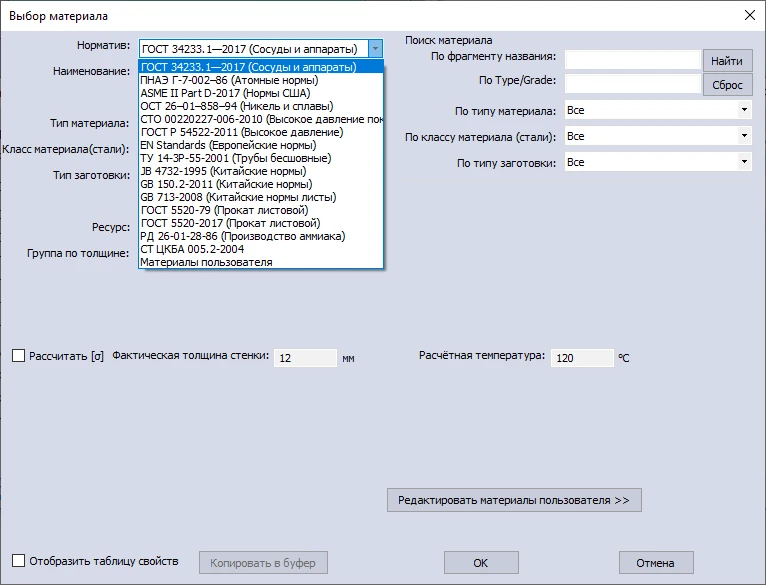

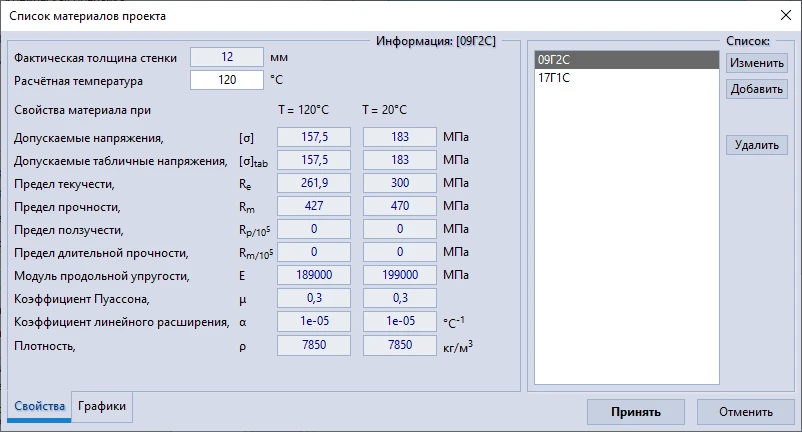

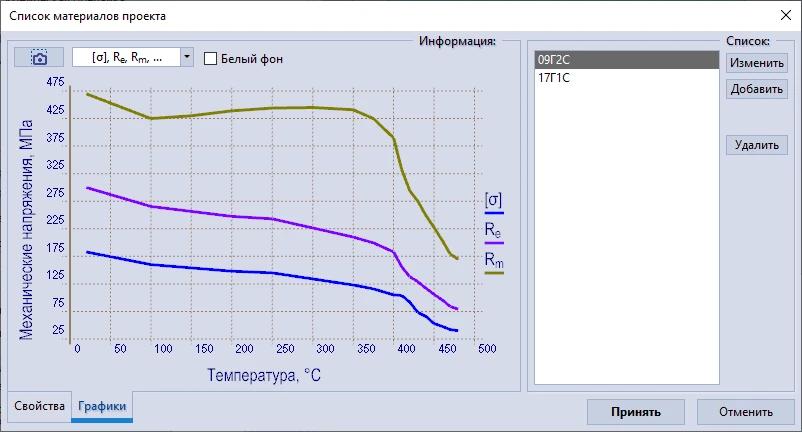

Базы данных материалов
Содержит физические и механические свойства материалов элементов оборудования на основе российских и зарубежных норм.
Нормы
Анализ методом конечных элементов (МКЭ) проводит оценки прочности согласно нормативным документам:
ГОСТ 34233.1-2017. Сосуды и аппараты. Нормы и методы расчета на прочность. Общие требования;
ГОСТ 34233.6-2017. Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность при малоцикловых нагрузках;
ГОСТ 34233.10-2017. Сосуды и аппараты. Нормы и методы расчета на прочност…

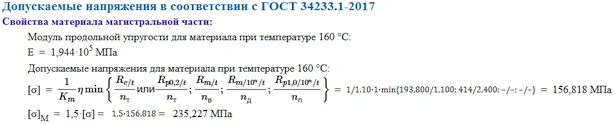

Определение допускаемых напряжений для различных режимов в соответствии с заданным нормативным документом (ГОСТ, ПНАЭ, ASME, EN, JB)

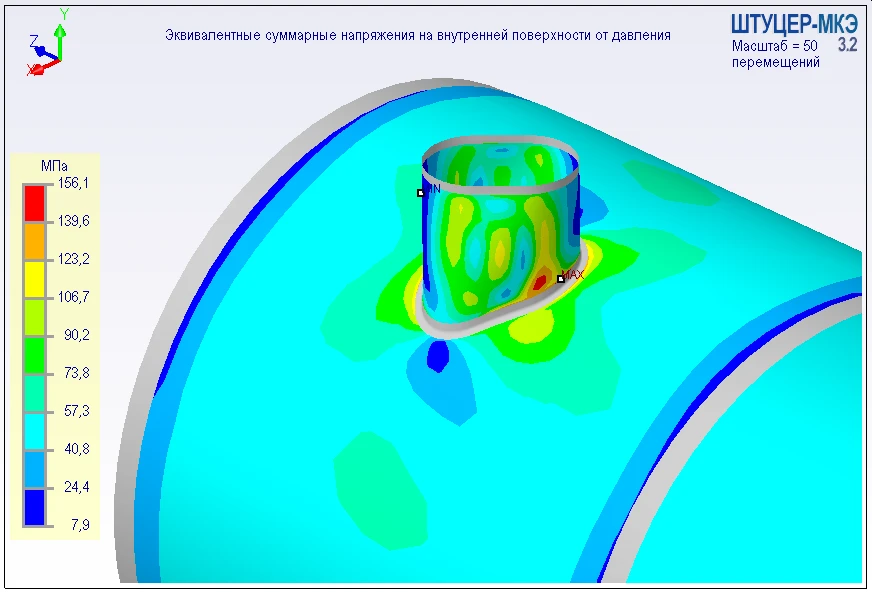

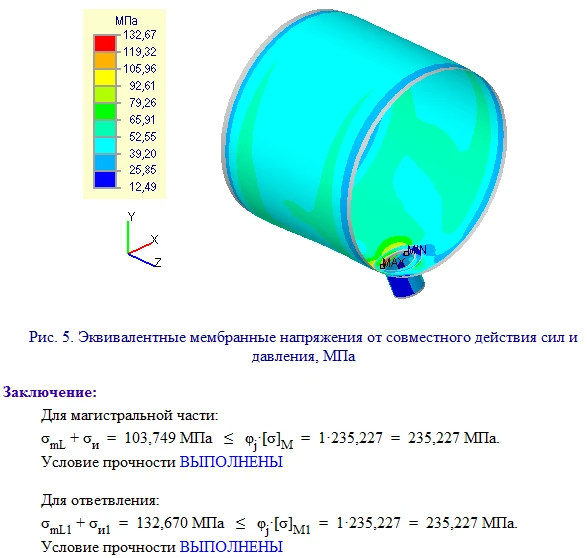

Определение напряженно-деформированного состояния в местах врезки штуцеров от действия внешних нагрузок, давления и температурного расширения

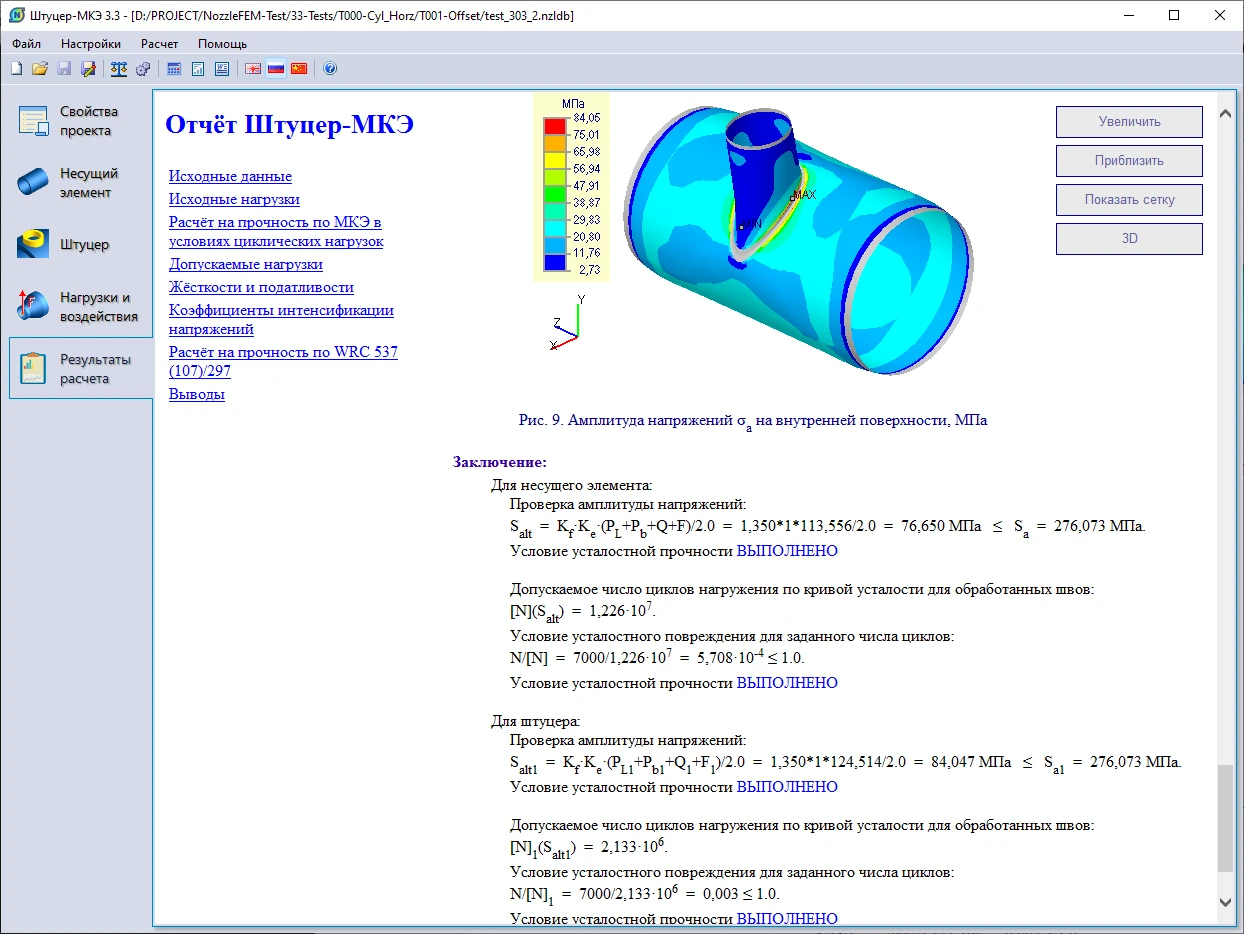

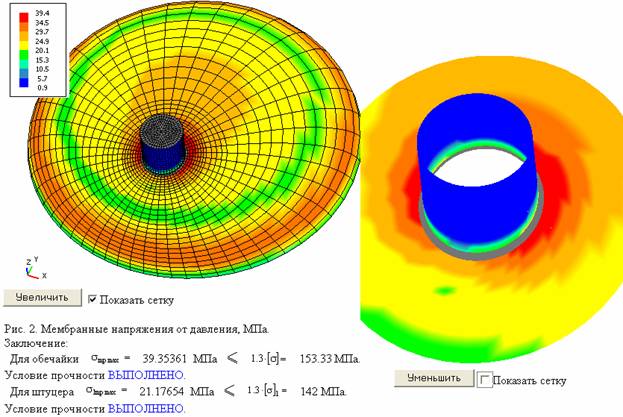

Выводы о выполнении условий прочности в виде подробного отчета по основным международным стандартам (HTML, RTF)

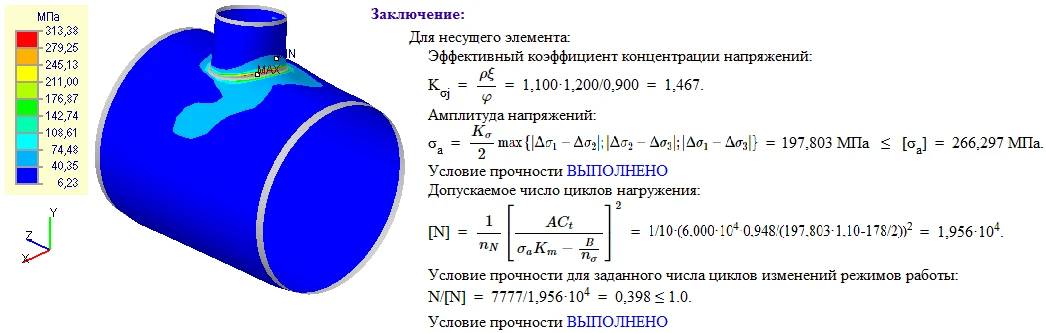

Расчет на прочность при действии циклической нагрузки по ASME и ГОСТ
Определение допускаемых нагрузок на штуцера

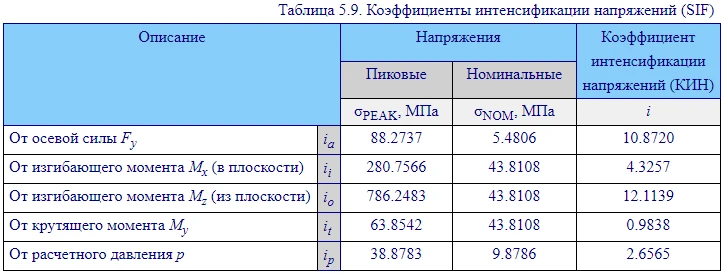

Расчет коэффициентов интенсификации напряжений (SIF)

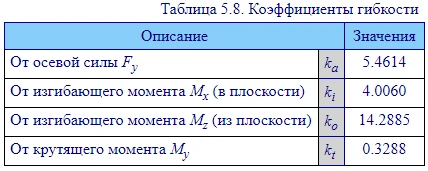

Определение жесткости (податливости), коэффициентов гибкости узла врезки
Расчет овальных врезок
Расчет нескольких вариантов нагружений заданных пользователем
Расчет c учетом температурных деформаций
Программный комплекс Штуцер-МКЭ позволяет учитывать температурные деформации материалов компонент, из которых состоит сосуд или аппарат. Это позволяет учесть расширение (деформации) материалов компонент под действием температуры,а также дополнительные напряжения, возникающие при стесненных температурных деформациях (разные коэффициенты линейного расширения, разные температуры и т.п.).

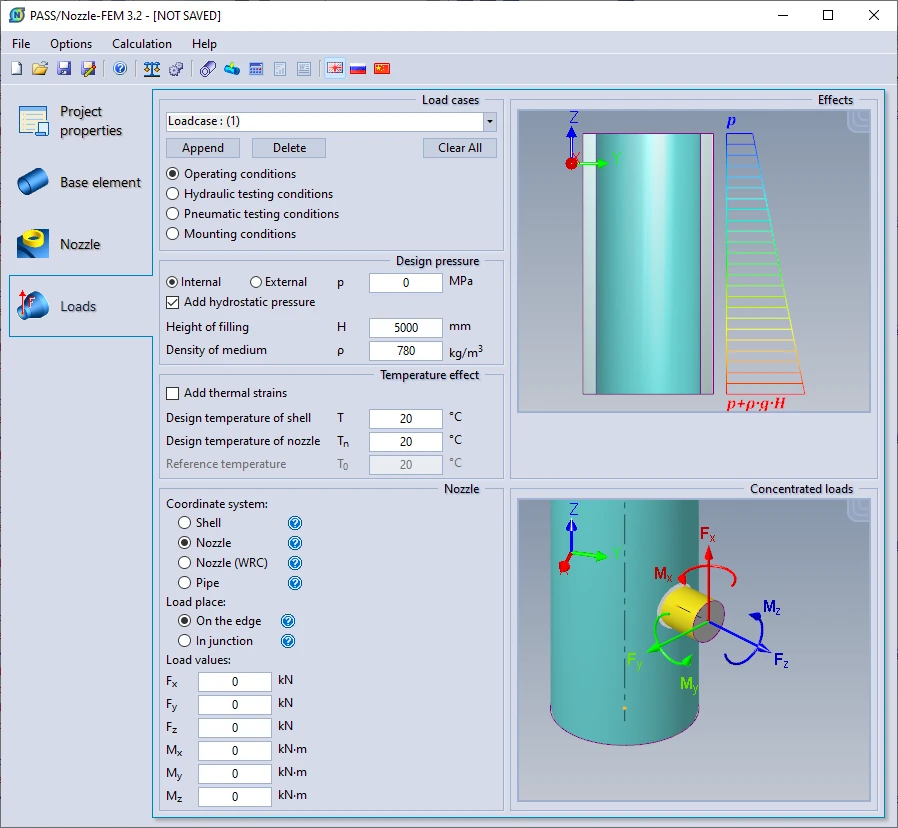

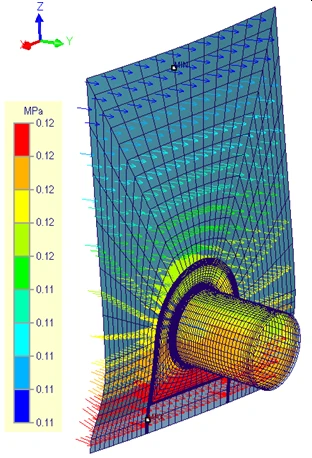

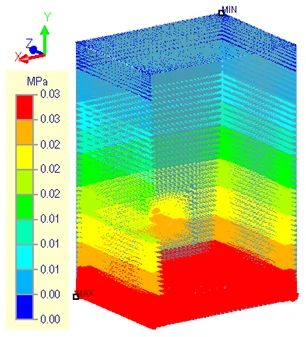

Расчет под действием гидростатического давления

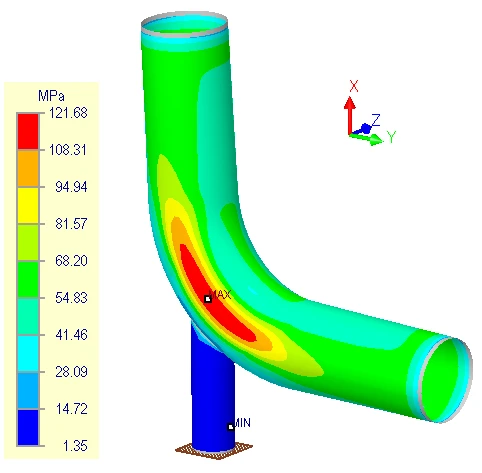

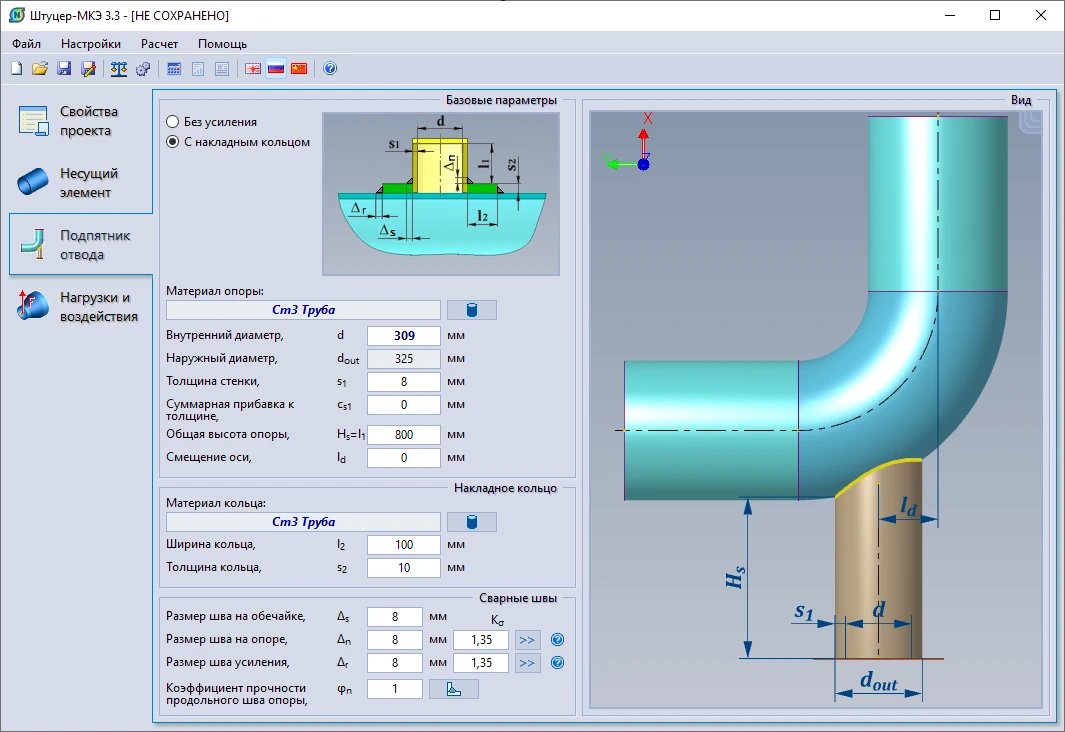

Расчет отвода (изгиба) с подпятником

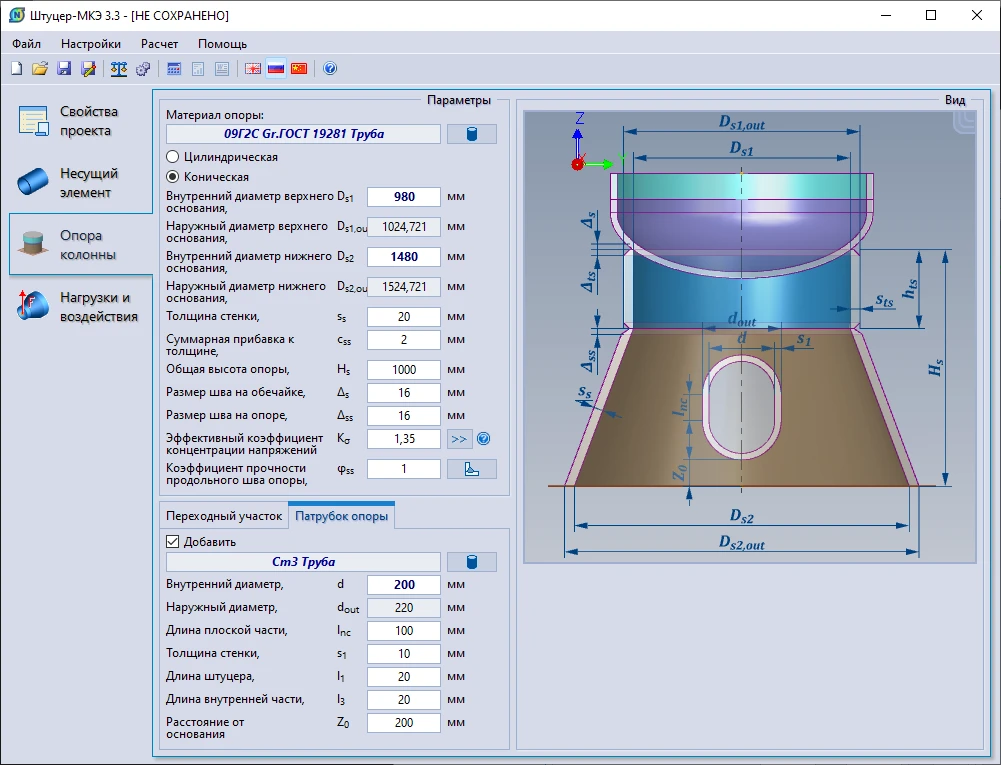

Расчет врезки опоры колонного аппарата

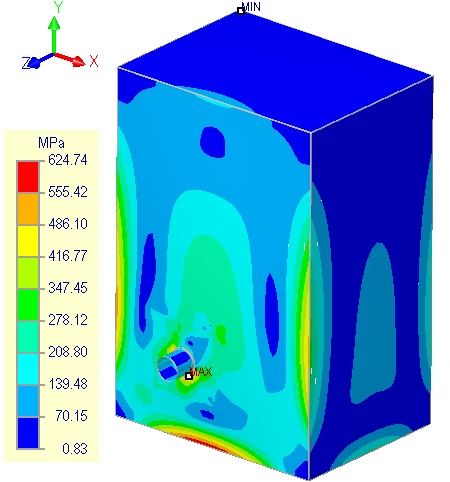

Расчет врезки в прямоугольную стенку
Расчет прочность врезки, работающей в коррозионно-активной сероводородсодержащей среде (ГОСТ)
Расчет прочности и жесткости по WRC 537(107,297)
Расчет укрепления отверстия от действия давления (ГОСТ)
Конфигурации
Новые возможности
Версия 3.5 программы «ШТУЦЕР»
- Реализована возможность добавления нескольких штуцеров или балочных прикреплений;
- Добавлена возможность предварительного просмотра модели с нагрузками и граничными условиями, а также запуск постпроцессора из интерфейса пользователя;
- Добавлены новые отдельные типы балочного прикрепления - "пластина" и "две пластины";
- Добавлен учет взаимного влияния отверстий при расчете по ГОСТ 34233.3-2017;
- Обновлены проверки прочности по ASME BPVC.VIII.1-2021;
- Обновлены проверки прочности по ASME BPVC.VIII.2-2021;
- Обновлены проверки прочности по EN 13445-3:2021;
- Добавлена новая система защиты программы (ключи Guardant Sign, Web лицензии);
- Переработано "Руководство пользователя".
Версия 3.5.1 программы «ШТУЦЕР»
- Исправлены ошибки системы защиты от копирования и обновления программы;
- Исправлен расчет коэффициентов интенсификации напряжений базового элемента с отбортованным штуцером;
- Исправлены ошибки создания геометрических моделей и генерации конечно-элементной сетки.
Версия 3.5.2 программы «ШТУЦЕР»
- Добавлен учет расстановки опор на концах конического перехода при импорте из программы Пассат;
- Исправлен импорт размеров сварных швов врезки из программы Пассат при заданном нормативном документе ASME;
- Исправлено создание геометрической модели с нулевым размером шва на штуцере;
- Исправлено создание геометрической модели врезки осевого штуцера на конической поверхности, когда D1 < D2;
- Исправлен расчет конического элемента по п. 8.3.6 ГОСТ 34233.2-2017;
- Исправлен учет граничных условий для плоского днища без цилиндрической части;
- Исправлены ошибки работы с лицензиями из приветственного окна;
- Исправлены ошибки генерации конечно-элементной сетки.
Версия 3.5.3 программы «ШТУЦЕР»
- Исправлен импорт юбочной опоры из программы Пассат;
- Исправлены ошибки данных интерфейса пользователя при создании модели юбочной опоры и подпятника отвода;
- Исправлены ошибки генерации конечно-элементной сетки.
Системные требования
Оперативная память
- Минимальные требования: 8 Гб
- Рекомендуемые требования: 16 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Разрешение экрана
- Минимальные требования: 1024х768 px
- Рекомендуемые требования: 1280х1024 px
Операционная система
- Windows 7 (32-bit, 64-bit);
- Windows 8 (32-bit, 64-bit);
- Windows 10 (32-bit, 64-bit).
Интеграция
Модель программы «Штуцер-МКЭ» может быть создана и передана из программы «ПАССАТ».
Специально для программы Старт-Проф разработан модуль «Старт-Штуцер-МКЭ» для расчета врезок (тройников и штуцеров), который вызывается непосредственно из программы «Старт».
