Structure CAD (SCAD) - Кристалл
от 27 000 ₽
Также получить консультацию по программному продукту можете через мессенджеры
Расчет элементов стальных конструкций. Продукт предназначен для работы в среде Windows, включая привычную для пользователя компоновку и диалоговые окна. Настройте программу под свои задачи, выбирая единицы измерений, настраивайте каталоги, язык, формат данных и даже стиль оформления.
Все описаниеЗадачи
Программа КРИСТАЛЛ создана для решения следующих профессиональных задач — исследования, подбора и расчёта элементов стальных конструкций, а также проверки на соответствие строительным правилам и нормам;
Система программного комплекса проверяет исследуемые модули с учетом множества видов поперечных сечений по направлению устойчивости как модели в целом, так и и ее элементов в процессе изменения геометрии.
О продукте
Программа КРИСТАЛЛ создана для решения следующих профессиональных задач — исследования, подбора и расчёта элементов стальных конструкций, а также проверки на соответствие строительным правилам и нормам. Система программного комплекса проверяет исследуемые модули с учетом множества видов поперечных сечений по направлению устойчивости как модели в целом, так и и ее элементов в процессе изменения геометрии.
КРИСТАЛЛ соответствует следующим правилам и нормам:
- СНиП II-23–81* «Стальные конструкции. Нормы проектирования»,
- СП 53-102-2004 «Общие правила проектирования стальных конструкций»,
- СП 16.13330 Редакция СНиП II-23-81* «Стальные конструкции»,
- ДБН В.2.6-163:2010 и ДБН В.2.6-198:2014 «Стальные конструкции»,
- Eurocode-3,
- Госстандарты СНиП II-23-81 «Пособие по проектированию стальных конструкций (к СНиП II-23-81*) / ЦНИИСК им. Кучеренко»;
- Нормы СНиП 53-1-96 «Стальные конструкции. Нормы проектирования».
Программа соответствует нормам и правилам и имеет паспорт аттестации Госстроя РФ.
Удобное взаимодействие
Продукт предназначен для работы в среде Windows, включая привычную для пользователя компоновку и диалоговые окна. Настройте программу под свои задачи, выбирая единицы измерений, настраивайте каталоги, язык, формат данных и даже стиль оформления.
Документирование работы
Результаты вычислений могут быть представлены в виде иллюстрированного отчета, создаваемого автоматически. Отчет передается в любое приложение Windows, ассоциированное с форматом RTF (например, Word).
Результаты
- итоги расчёта выводятся в формах на выбор: в таблице или графике.
- график с расчётом движения представляются в качестве деформированной схемы, элементы которой приобретают разные цвета в зависимости от цифровых значений и характеристик узлов. Здесь также учтены изополя и изолинии армирования пластин и объёмов. В результатах используется анимация колебаний при динамических нагрузках, а также варианты деформации при статических нагрузках.
- стержневые элементы представлены с учетом деформирования с учетом прогибами, а также построены эпюр прогибов определенных модулей.
- усилия несущих элементов изображены в виде эпюр для всего макета или какой-то одной части с раскраской в характерные цвета верхних пределов силового воздействия.
- усилия и напряжения в пластинчатых и объёмных модулях представлены в цветовом диапазоне с расчётами в узловых и центровых точках.
- итоги подбора арматуры для железобетонных конструкций представлены в виде эпюр на графике, видны распределения изополей и изолиний на пластинчатых модулях.
- результаты расчёта можно вывести как всей схемы, так и конкретного участка в заданном диапазоне деформаций и силовых влияний.
- вывод результатов в документ Word или Excel.
- анализ результатов может быть представлен в виде таблицы с графическими материалами.
- экспорт результатов в систему автоматизированного проектирования AllPlan.
Задачи
Программа КРИСТАЛЛ создана для решения следующих профессиональных задач — исследования, подбора и расчёта элементов стальных конструкций, а также проверки на соответствие строительным правилам и нормам.
Система программного комплекса проверяет исследуемые модули с учетом множества видов поперечных сечений по направлению устойчивости как модели в целом, так и и ее элементов в процессе изменения геометрии.
Возможности
Проектирование
- комплектация и выбор подходящей арматуры для стержневого и пластинчатого модуля по предельными заданных показателям двух групп по отдельности;
- комплектация сечений модулей и дополнительная проверка несущих свойств в конструкциях со стальными заготовками.
Обмен данными с другими программами
SCAD обеспечивает обмен данными с другими программами используя:
универсальные форматы (IFC, CIS/2, DXF, DWG);
форматы данных программ Advance Steel (версии 2014, 2015, 2016), ANSYS, STAAD, Abacus, Femap, GMSH, NetGen;
плагины для программ Revit (версии 2013, 2014,2015, 2016, 2017, 2018), ArchiCAD (версии 16,17,18, 19, 20), Tekla (версии 18 19 20 21, 2016, 2017).
…

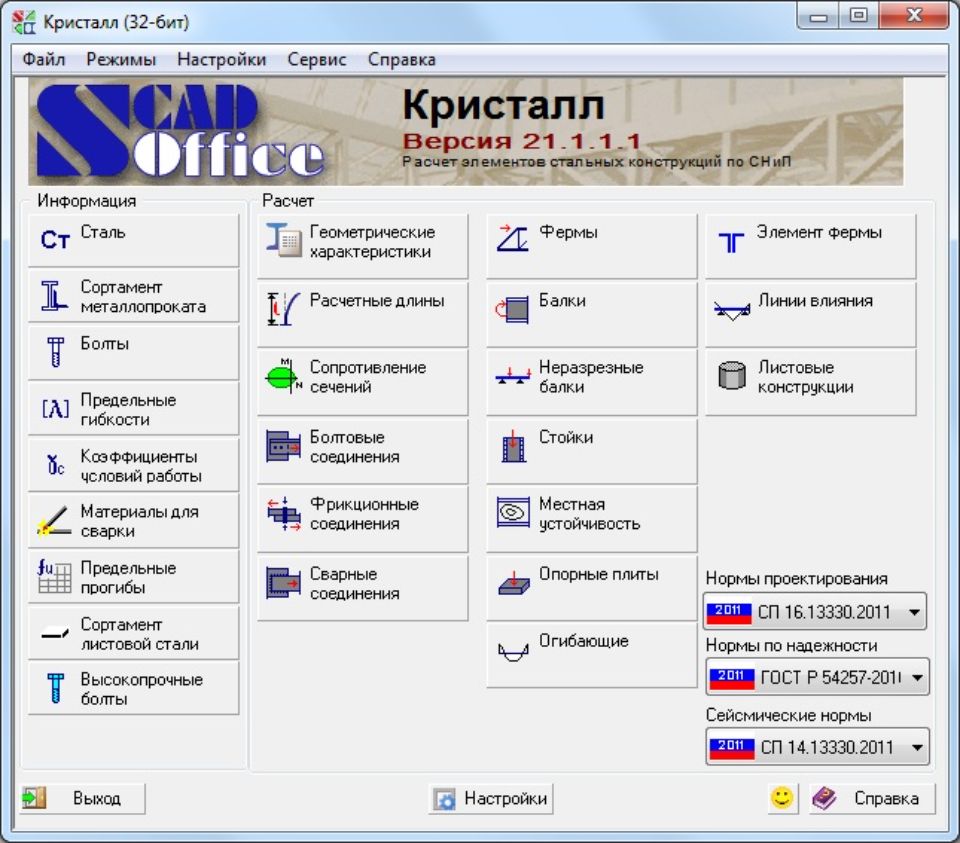

Система «Кристалл»
Система «Кристалл» продумана в качестве профессионального инструмента для работы с различными соединениями. В системе представлены 20 главных режимов, которые видны при открытии главного окна.

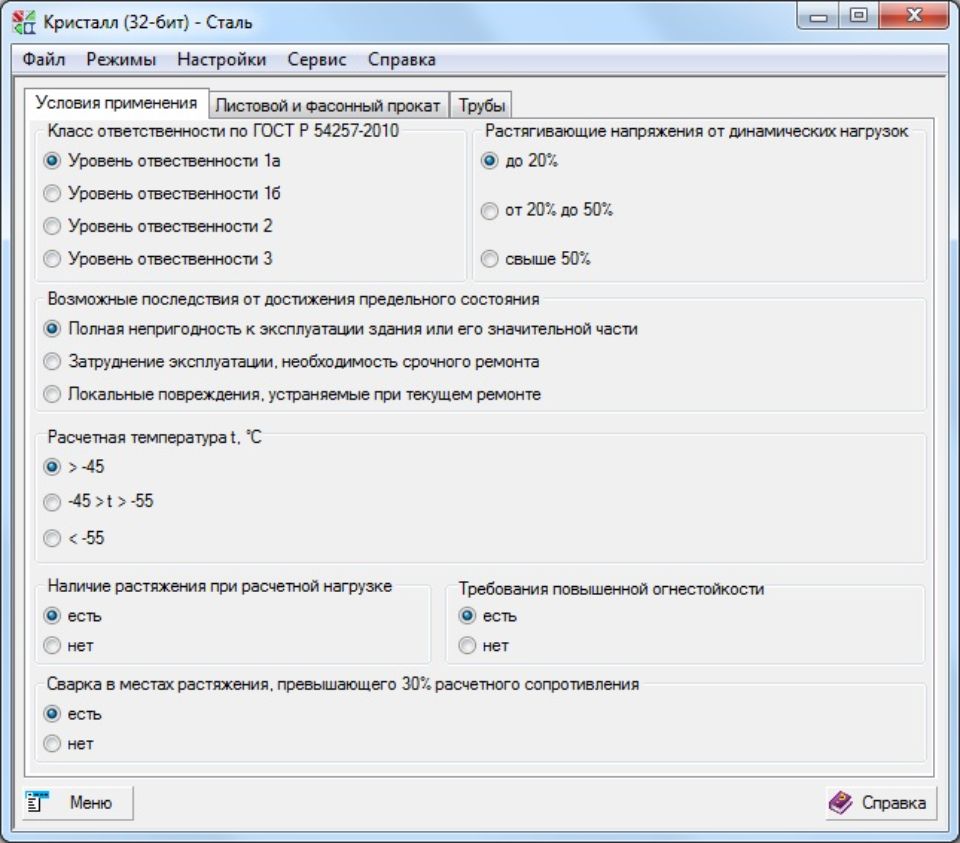

Режим «Сталь»
Режим «Сталь» создан для сравнения на соответствия рекомендаций по различным нормативным актам по маркировке стали. Различные классы стали по стандартам ОСТ и ТУ, справки о технических характеристиках. Здесь есть подробная справка об использовании стали в различных конструкциях по нормам.
Режим «Сортамент металлопроката»
Режим «Сортамент металлопроката» используется для выбора сорта и вида металлических изделий c подробной информацией по характеристикам профилей.
Режим «Болты»
Режим «Болты» применяется для ознакомления с сортаментом болтов и их классов.
Режим «Предельные гибкости»
Режим «Предельные гибкости» показывает необходимые нормативные акты, значения и характеристики, касаемые этого показателя.
Режим «Коэффициенты условий работы»
Режим «Коэффициенты условий работы» поможет подобрать оптимальные показания растяжения, сжатия и изгиба различных элементов с учетом норм строительства.
Режим «Материалы для сварки»
Режим «Материалы для сварки» поможет подобрать материалы для сварных соединений, расчетных сопротивлений сварных соединений с учетом нормативных требований.
Режим «Предельные прогибы»
Режим «Предельные прогибы» представляет собой информативную выжимку в виде таблицы, собранные по актуальным данным, где представлены предельные значения на прогибы моделей в конструкции.
Режим «Сортамент листовой стали»
Режим «Сортамент листовой стали» проинформирует о сортах, характеристиках и возможностях этого материала, пригодного для использования в различных установках.

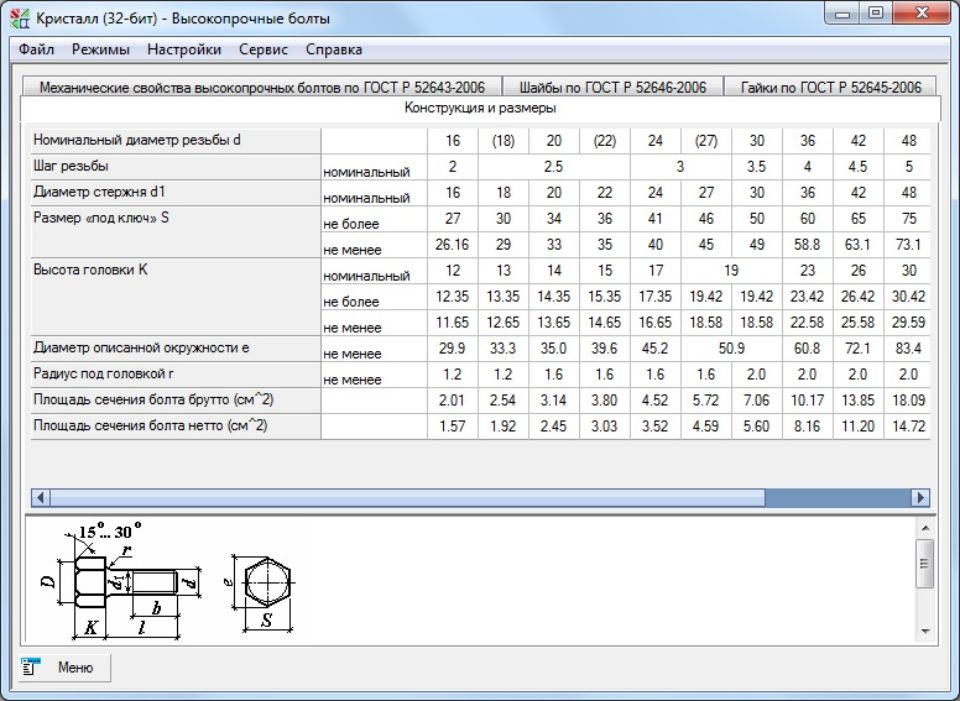

Режим «Высокопрочные болты»
Режим «Высокопрочные болты» выдаёт справку по размерам и другим характеристикам болтов.
Режим «Огибающие»
Режим «Огибающие» помогает в построении огибающих для установки устойчивости.
Режим «Линии влияния»
Режим «Линии влияния» поможет выстроить линии влияния при действии нагрузок на балки.
Режим «Геометрические характеристики»
Режим «Геометрические характеристики» поможет автоматически вычислить свойства и другие необходимые преимущества поперечного сечения. Для расчета различных видов жёсткости используются акты и принципы Eurocode 3.

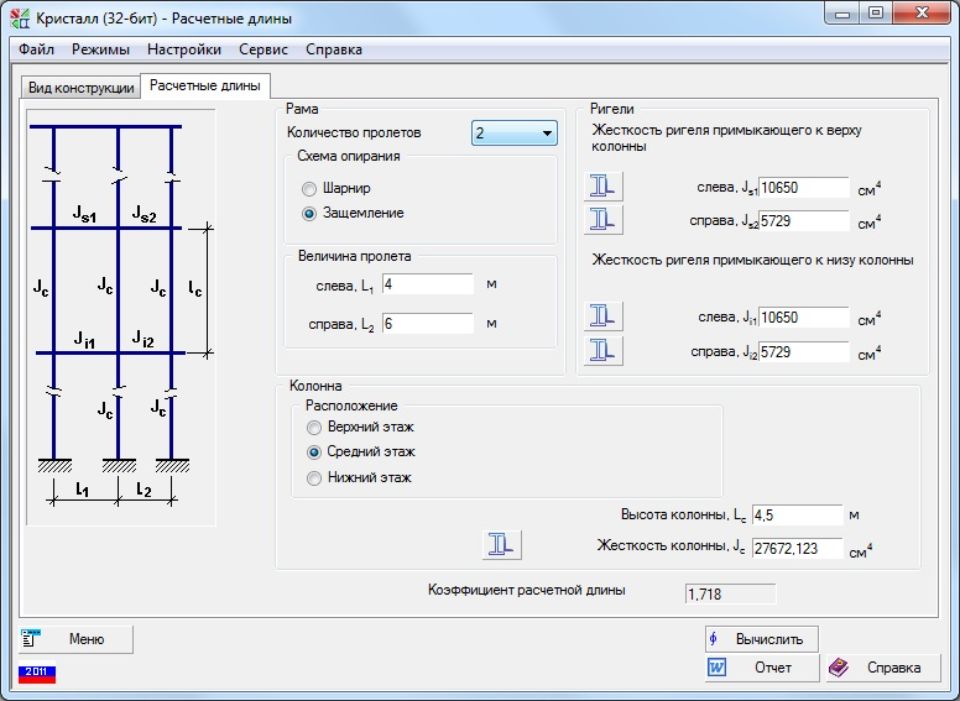

Режим «Расчётные длины»
Режим «Расчётные длины» поможет рассчитать коэффициент расчётной длины с учетом нормативных актов в сфере строительства Eurocode 3 с участием расчётных длин стоек для рамной конструкции.

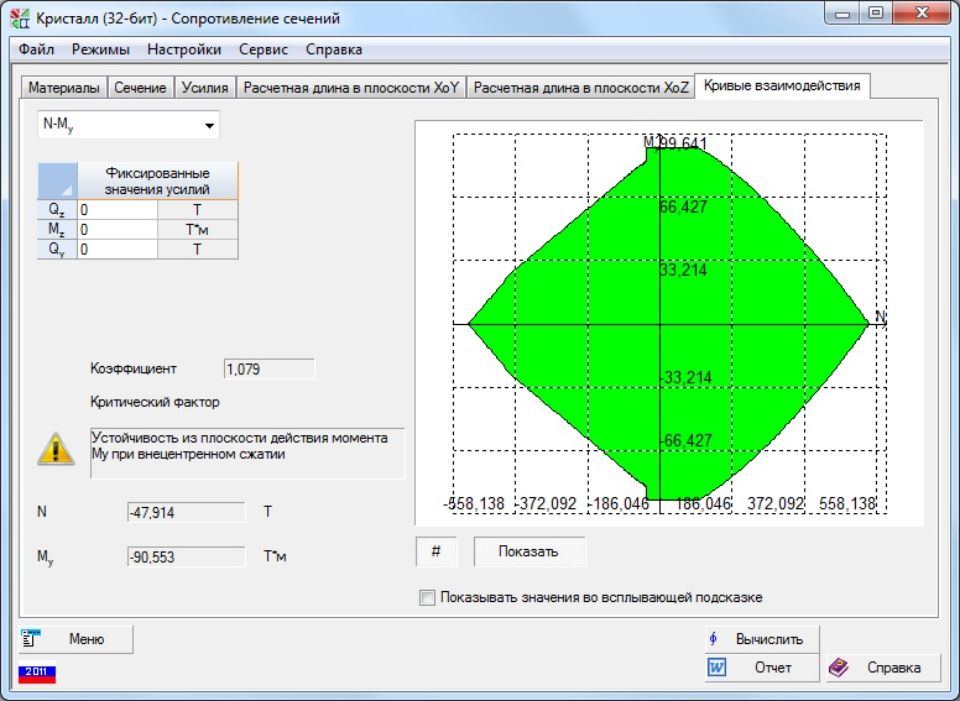

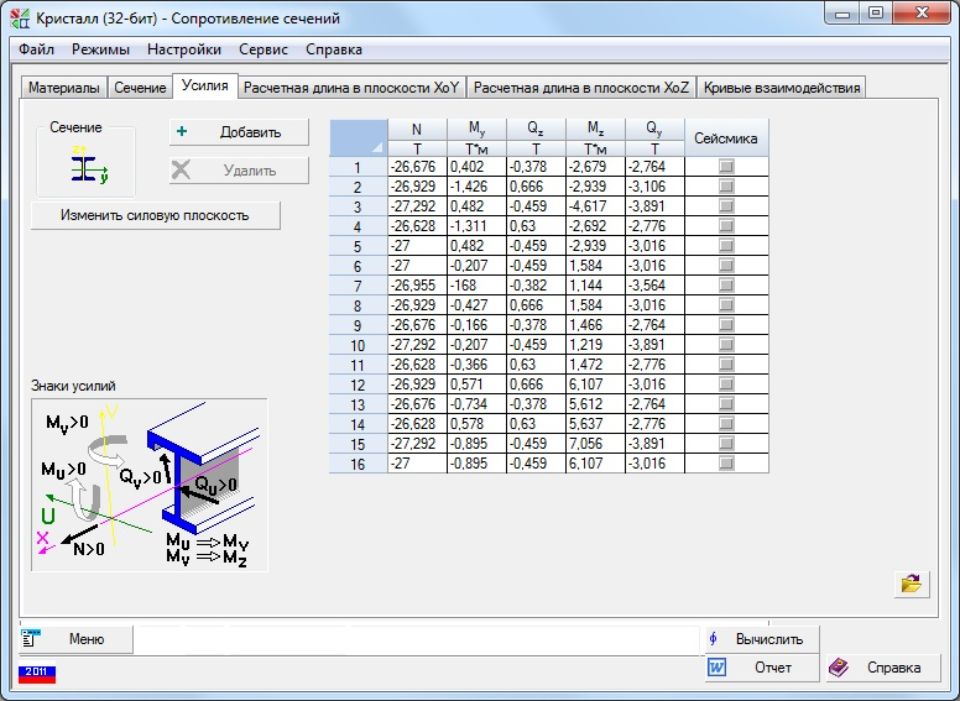

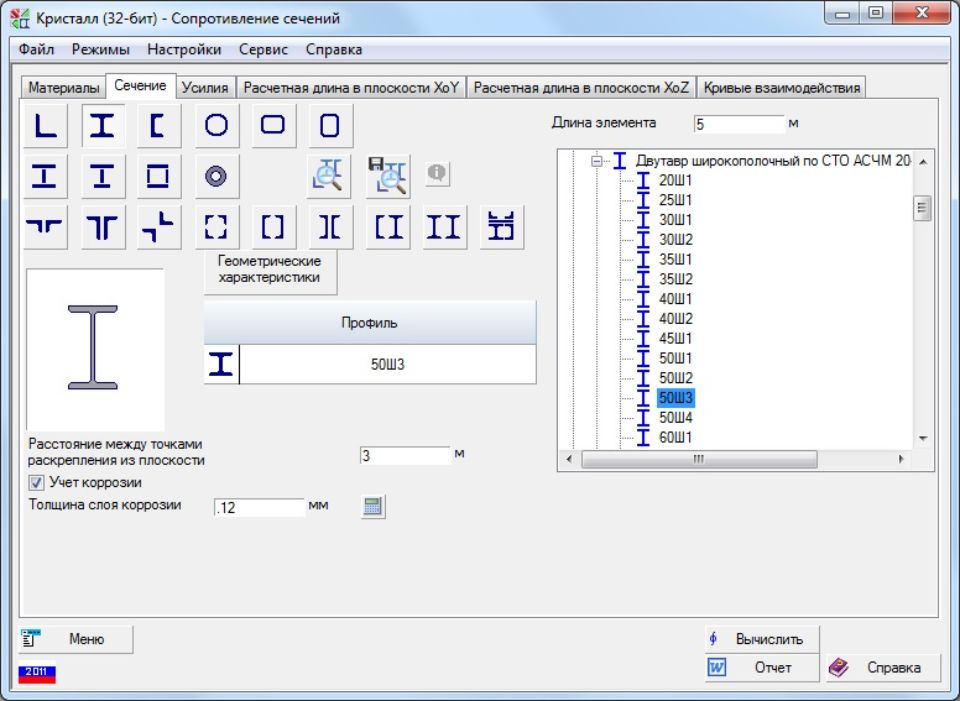

Режим «Сопротивление сечений»
Потребуется, если необходимо выявить коэффициент ограничения для поперечных сечений в различных условиях и усилиях. Причём можно использовать любой из 16 разновидностей данных сечений, а также можно комбинировать различные пары усилий и конструировать кривые, если это допустимо.

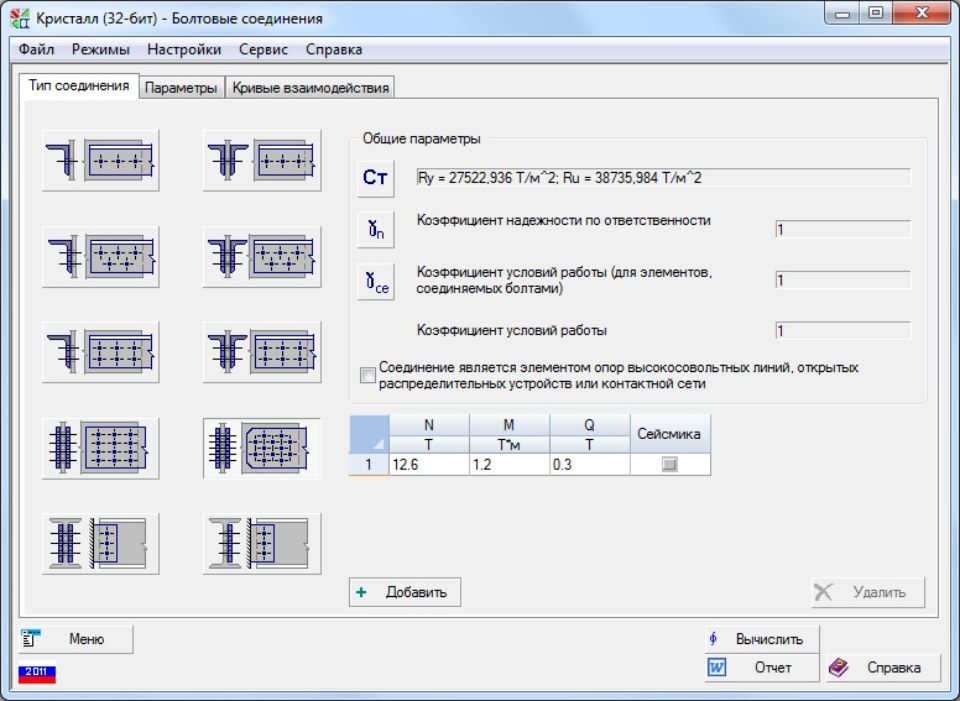

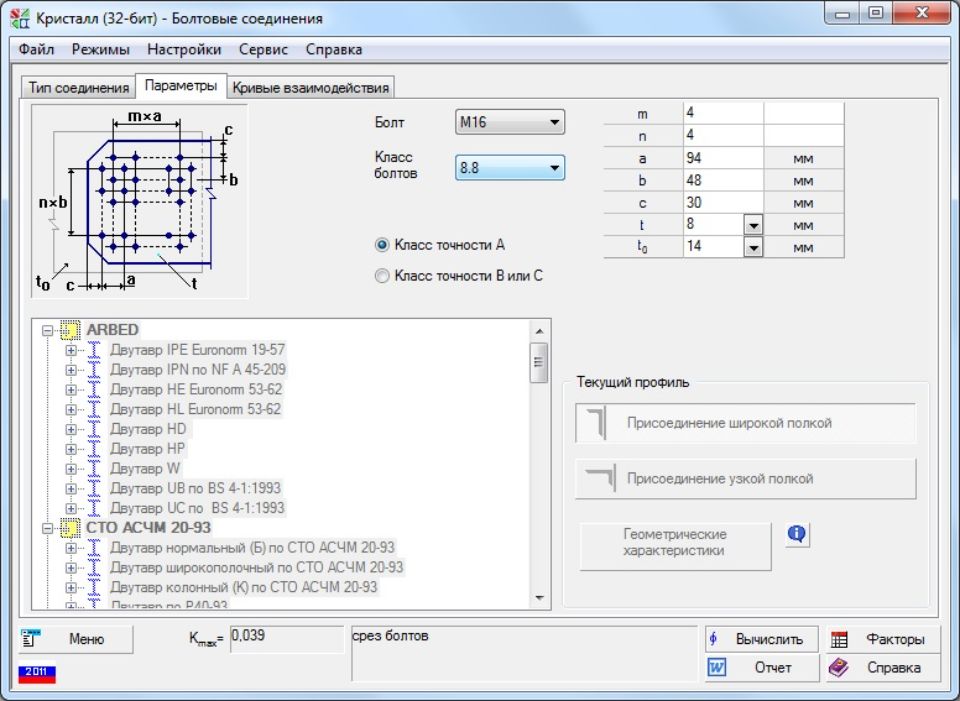

Режим «Болтовые соединения»
Режим «Болтовые соединения» определит варианты применяемых на практике конструктивных задач, назначит ограничения с применением болтовых креплений, построит кривые при комбинировании возможных пар усилий.

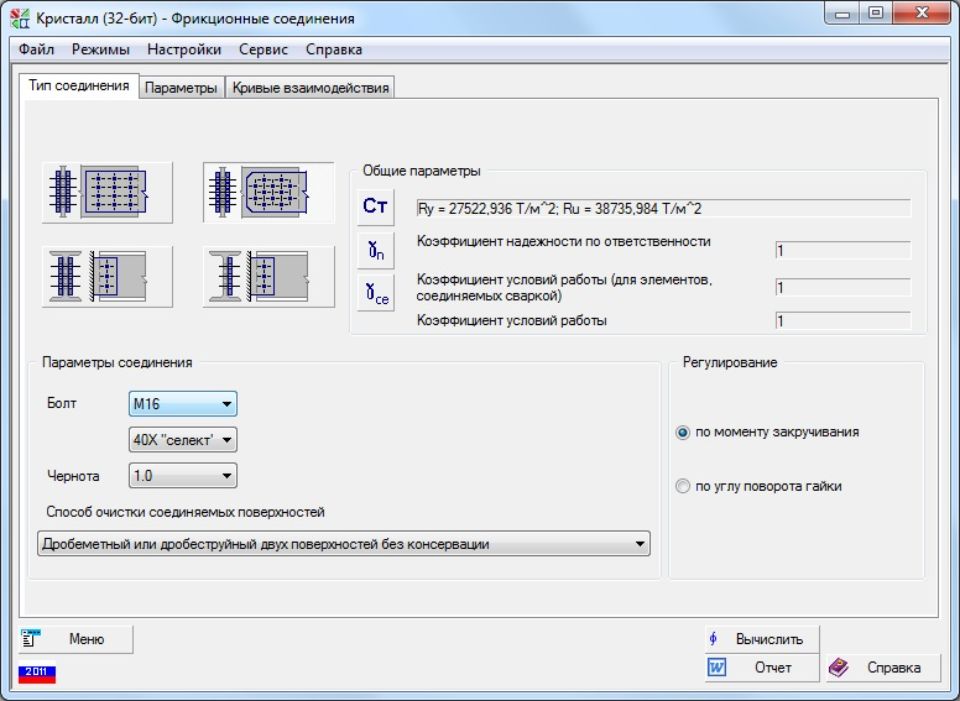

Режим «Фрикционные соединения»
Режим «Фрикционные соединения» определит ограничения для конструктивных задач с применением высокопрочных болтов с контролем натяжения.

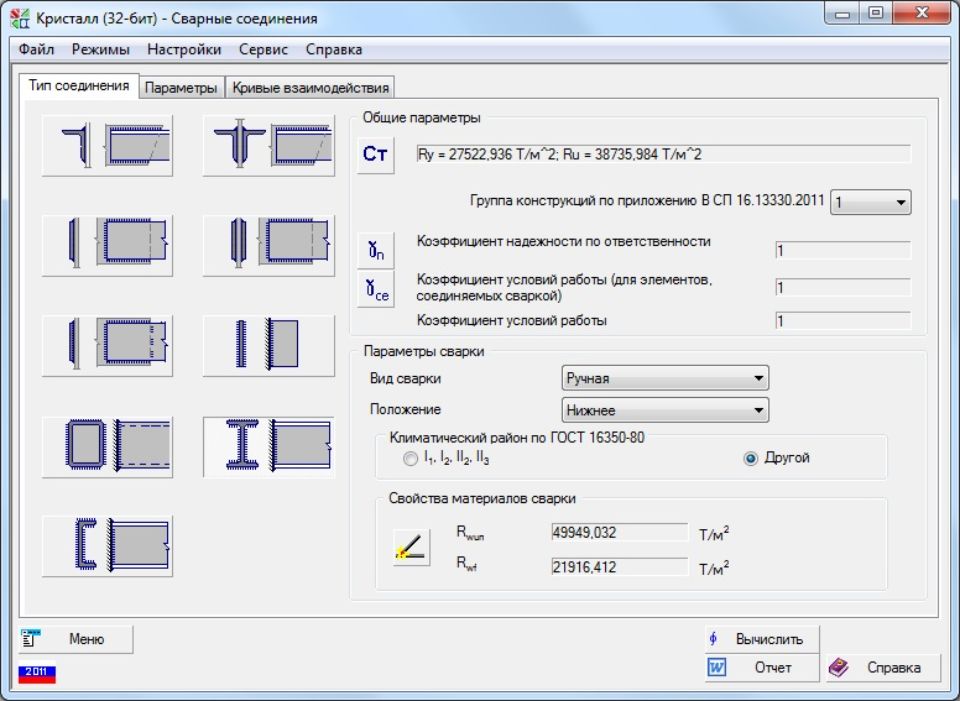

Режим «Сварные соединения»
Система проверяет сварные элементы и методы их присоединения, формирует кривые, которые показывают насколько пары усилий допустимы.
Режим «Местная устойчивость»
Используют этот режим, когда необходимо проверить на локальную устойчивость стенки и поясных листов в сгибаемых и сжатых модулях. Обратите внимание, что в режиме нельзя использовать подкрановые балки или модули со стенкой, подкрепленной продольными ребрами.

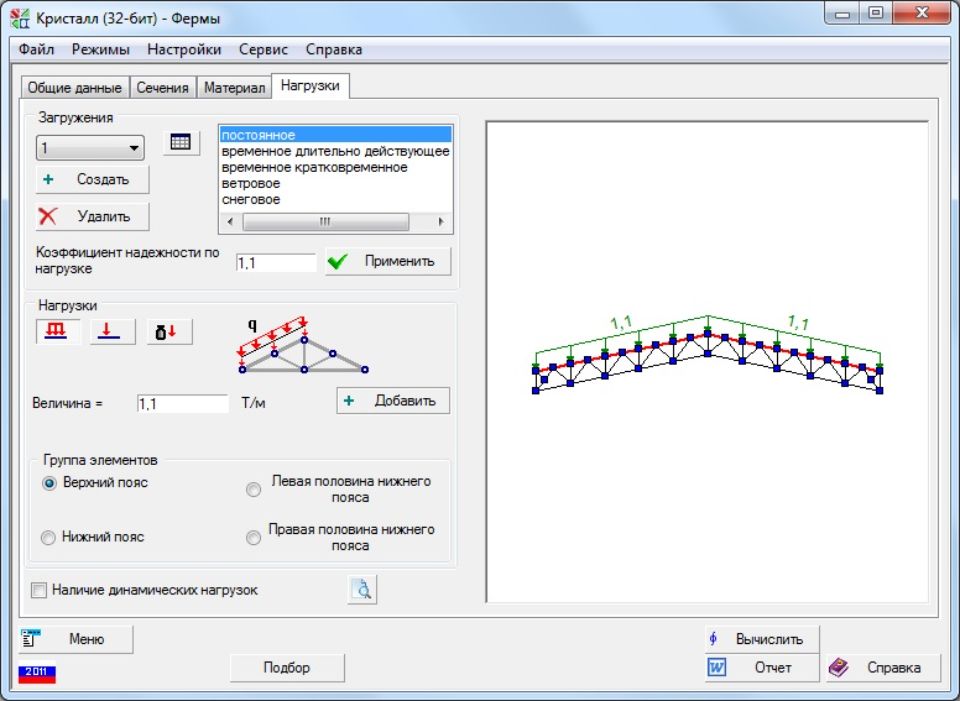

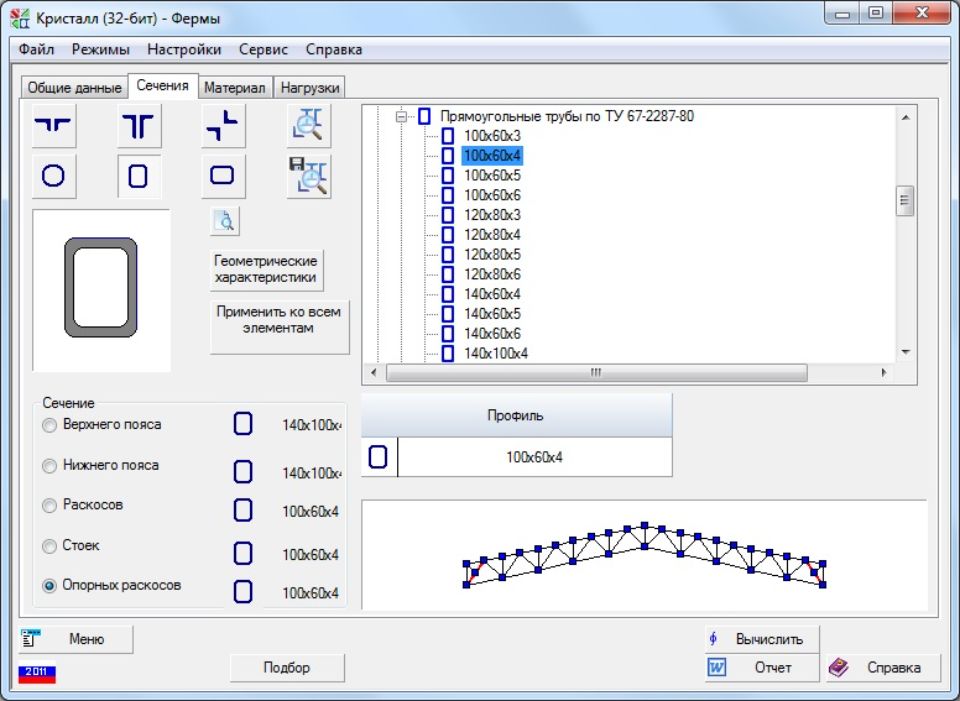

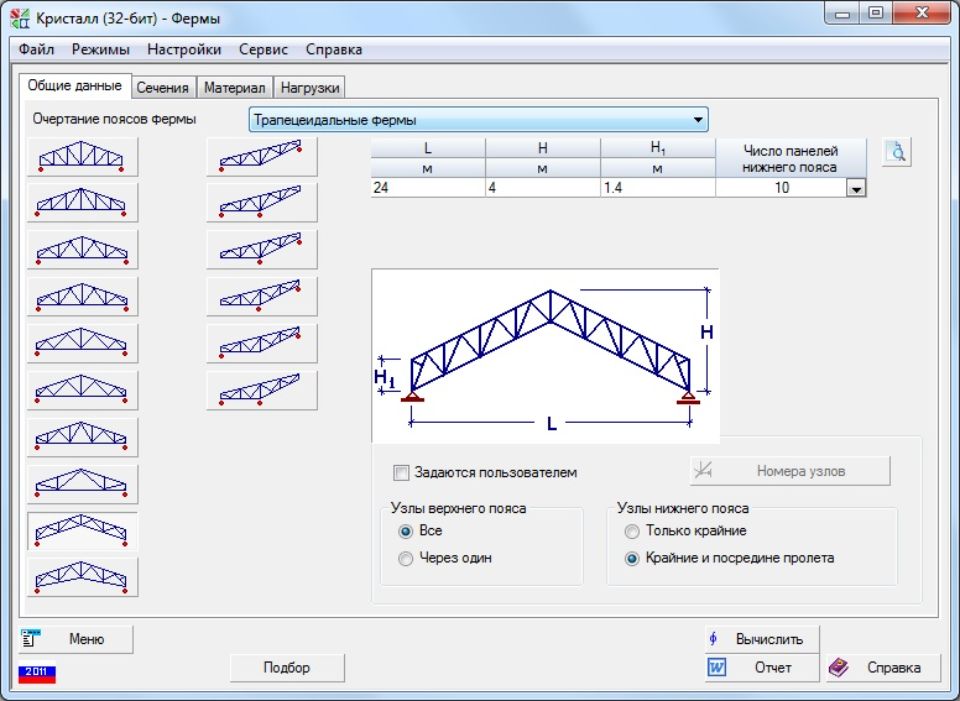

Режим «Фермы»
В рамках этого режима анализируется способность ферм реализовать значение устойчивости и прочности, а также определить максимальное значение гибкости в популярных конструкционных образцах. При расчете участвуют значения усилий, либо их комбинирование в зависимости от вертикальных нагружений. Есть возможность выбрать самый подходящий вид сечения.
Режим «Элементы ферм»
Режим производит расчет усилий и проверку на изгиб и стойкость ферм разной конфигурации с возможностью выбора сечения.
Режим «Балки»
Здесь проверяются сварные и прокатные балки на прогиб и прочностные характеристики при самых популярных условиях опирания и различными конфигурациями сечений.

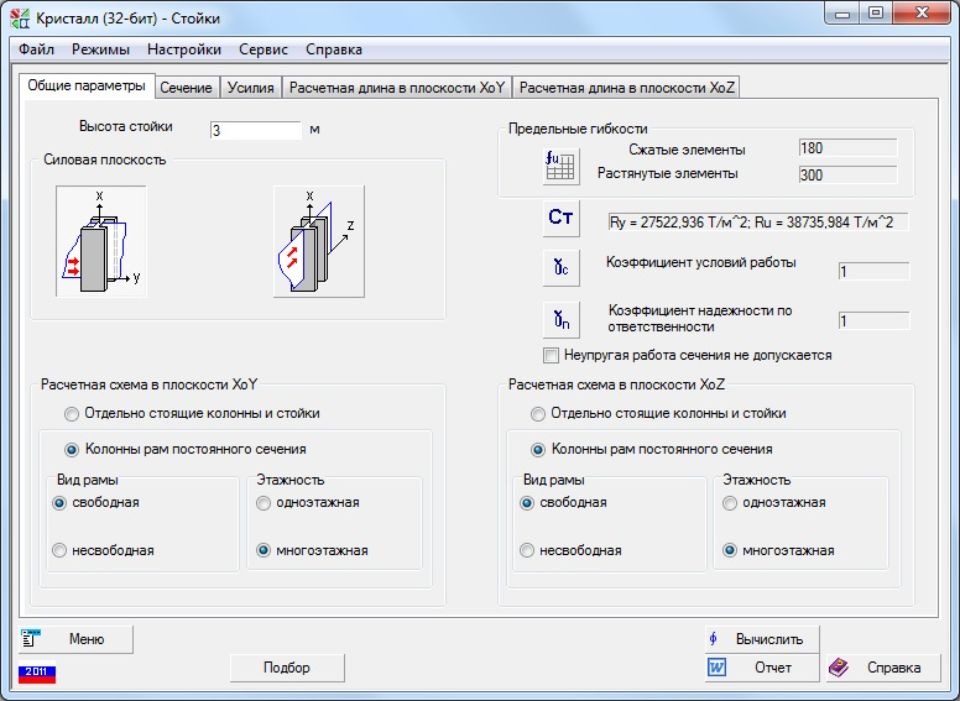

Режим «Стойки»
Режим «Стойки» анализирует и проектирует разнообразной конфигурации сочетание модулей — колонн и стоек поперечного сечения.
Режим «Опорные плиты»
Режим «Опорные плиты» анализирует базовые плиты колонн при определенных вариантах расположения рёбер.
Режим «Неразрезные балки»
Режим «Неразрезные балки» проверяет на сочетание сечений к многопролетным балкам, изучает до пяти пролётов, включая модули, снабжённые консолями.

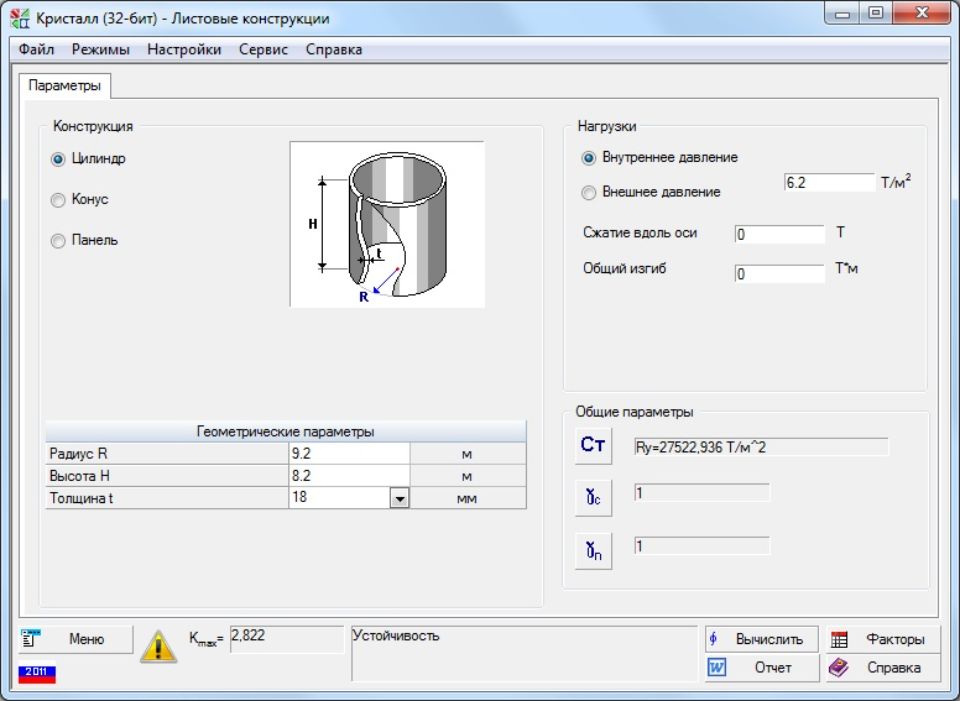

Режим «Листовые конструкции»
Режим «Листовые конструкции» определяет коэффициент прочности сооружения в цилиндрических и конических оболочек и панелей.
Конфигурации
Новые возможности
Экспорт результатов в систему автоматизированного проектирования AllPlan
Анализ результатов может быть представлен в виде таблицы с графическими материалами
Вывод результатов в документ Word или Excel
Результаты расчёта можно вывести как всей схемы, так и конкретного участка в заданном диапазоне деформаций и силовых влияний
Итоги подбора арматуры для железобетонных конструкций представлены в виде эпюр на графике, видны распределения изополей и изолиний на пластинчатых модулях
Усилия и напряжения в пластинчатых и объёмных модулях представлены в цветовом диапазоне с расчётами в узловых и центровых точках
Усилия несущих элементов изображены в виде эпюр для всего макета или какой-то одной части с раскраской в характерные цвета верхних пределов силового воздействия
Стержневые элементы представлены с учетом деформирования с учетом прогибами, а также построены эпюр прогибов определенных модулей
График с расчётом движения представляются в качестве деформированной схемы
График с расчётом движения представляются в качестве деформированной схемы, элементы которой приобретают разные цвета в зависимости от цифровых значений и характеристик узлов. Здесь также учтены изополя и изолинии армирования пластин и объёмов. В результатах используется анимация колебаний при динамических нагрузках, а также варианты деформации при статических нагрузках.
Итоги расчёта выводятся в формах на выбор: в таблице или графике
Системные требования
Процессор
- Минимальные требования: Intel Pentium IV и выше
Оперативная память
- Минимальные требования: 2 Гб
- Рекомендуемые требования: 8 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
- Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD
Разрешение экрана
- Минимальные требования: 1280х1024 с глубиной цвета 16 bit
- Рекомендуемые требования: 1680х1050 с глубиной цвета 24 bit или выше
Дополнительное оборудование
- Мышь или другие устройства указания
Операционная система
- Windows 7 (32-bit, 64-bit);
- Windows 8 (32-bit, 64-bit);
- Windows 10 (32-bit, 64-bit).
О разработчике
Корпорация SCAD Soft – это ведущий производитель программного обеспечения, специализирующийся на области инженерного проектирования разнообразных объектов и систем. Их инновационные решения облегчают выполнение сложных расчетов при создании стальных и железобетонных конструкций, что значительно ускоряет процесс производства. SCAD Soft известна своим комплексным продуктом для моделирования SCAD , включающим различные самостоятельные модули, предназначенные для проектирования отдельных элементов систем. Компания SCAD Soft — разработчик программного обеспечения, специализирующийся на инженерных решениях для проектирования и расчета строительных конструкций. Основанная в 1992 году, компания начинала свою деятельность как предоставляющая инжиниринговые услуги в области строительства и проектирования. С течением времени SCAD Soft расширила свою сферу деятельности, став разработчиком программного обеспечения для инженерного проектирования. SCAD Soft известна своими инновационными подходами к проектированию, предоставляя инструменты для анализа, расчетов и моделирования, что позволяет инженерам и архитекторам эффективно работать над проектами, обеспечивая высокий уровень функциональности и надежности. Компания продолжает развивать свои технологии и программные продукты, стремясь к предоставлению инновационных решений для проектирования инженерных систем и строительства. Мероприятия
Сертификаты и свидетельства
Документы, подтверждающие право на реализацию программного обеспечения, а также на проведение обучающих программ по представленному ПО.
