Structure CAD (SCAD) - Конструктор сечений
от 15 000 ₽
Также получить консультацию по программному продукту можете через мессенджеры
Формирование и расчет геометрических характеристик сечений из прокатных профилей и листов.
Все описаниеЗадачи
Выводит геометрические параметры, которые требуются, чтобы правильно и быстро рассчитать конструкции.
О продукте

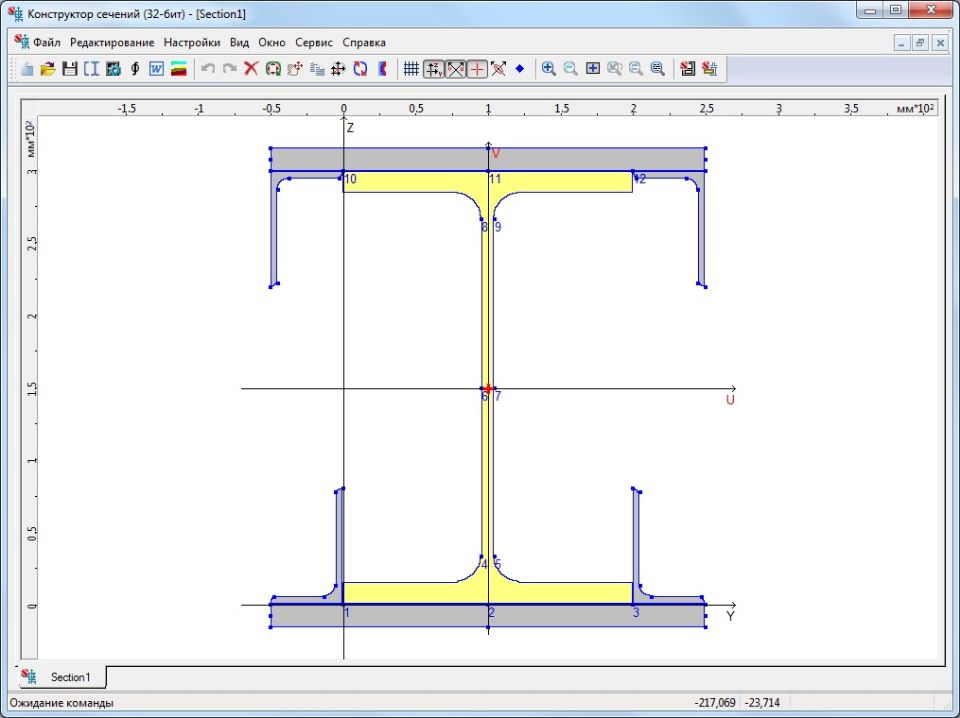

Программный комплекс формирует сечения из разнообразных элементов — это могут быть как стальные листы, так и профили разных форм и размеров. Кроме того, конструктор выводит геометрические параметры, которые требуются, чтобы правильно и быстро рассчитать конструкции.

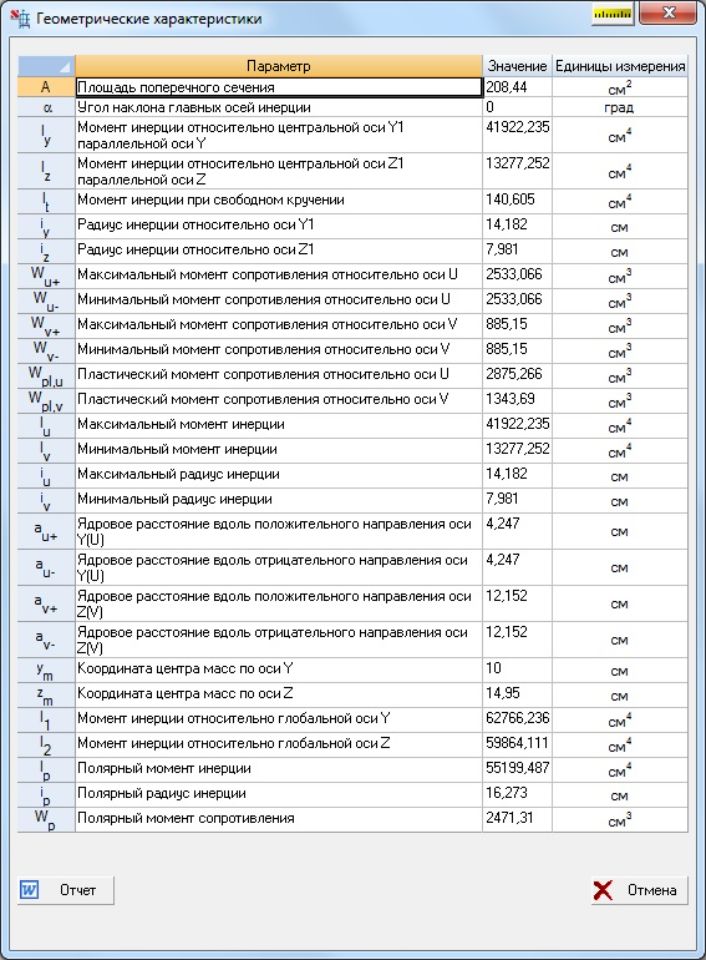

Чтобы выполнить сечение, важно определить:
- max и min инерционные моменты;
- площадь поперечного сечения;
- max и min инерционные радиусы;
- инерционные моменты по отношению к центральным осям, расположенных параллельно осям Y и Z, формирующим сечение;
- инерционные радиусы по отношению к тем же осям;
- координаты центра тяжести;
- момент инерции в условиях свободного кручения;
- угол наклона основных инерционных осей;
- max и min моменты сопротивления по отношению к U-оси;
- max и min моменты сопротивления по отношению к V-оси;
- отдаление ядра от оси U и оси V, рассчитываемых вдоль «+» и «-» направлений, соответственно;
- отдаление ядра от оси V и оси U, рассчитываемых вдоль «+» и «-» направлений, соответственно.

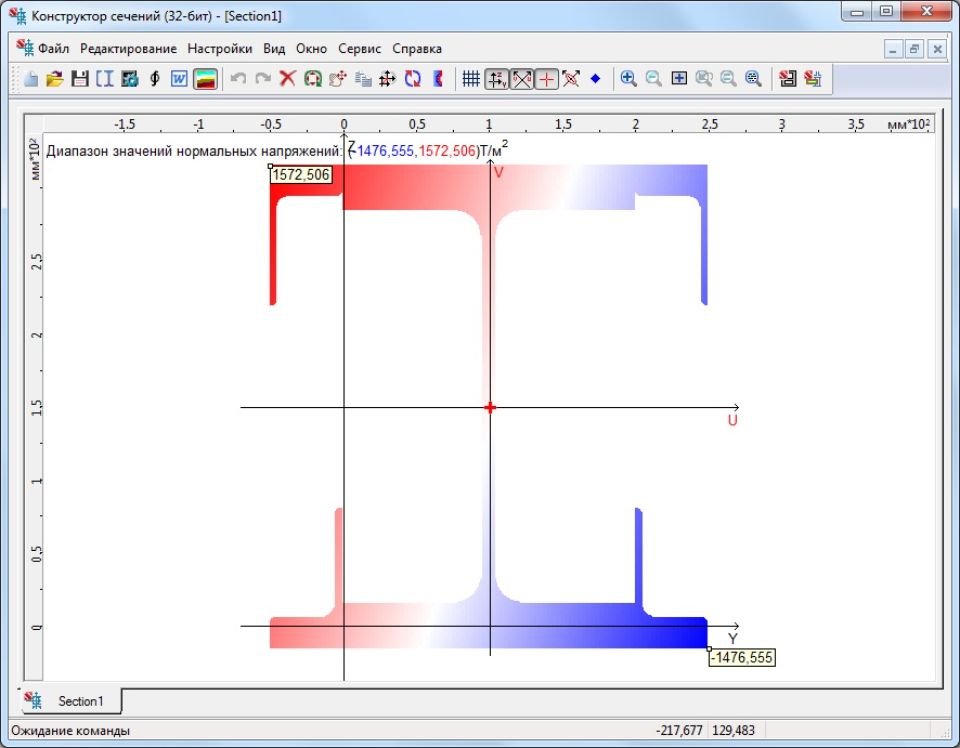

Расчёты производятся по стандартным характеристикам сопротивления материалов. Инерционный момент в условиях свободного кручения высчитывается как сложение инерционных моментов профилей сечения в условиях свободного кручения.
Удобное взаимодействие
Продукт предназначен для работы в среде Windows, включая привычную для пользователя компоновку и диалоговые окна. Настройте программу под свои задачи, выбирая единицы измерений, настраивайте каталоги, язык, формат данных и даже стиль оформления.
Задачи
Выводит геометрические параметры, которые требуются, чтобы правильно и быстро рассчитать конструкции.
Возможности

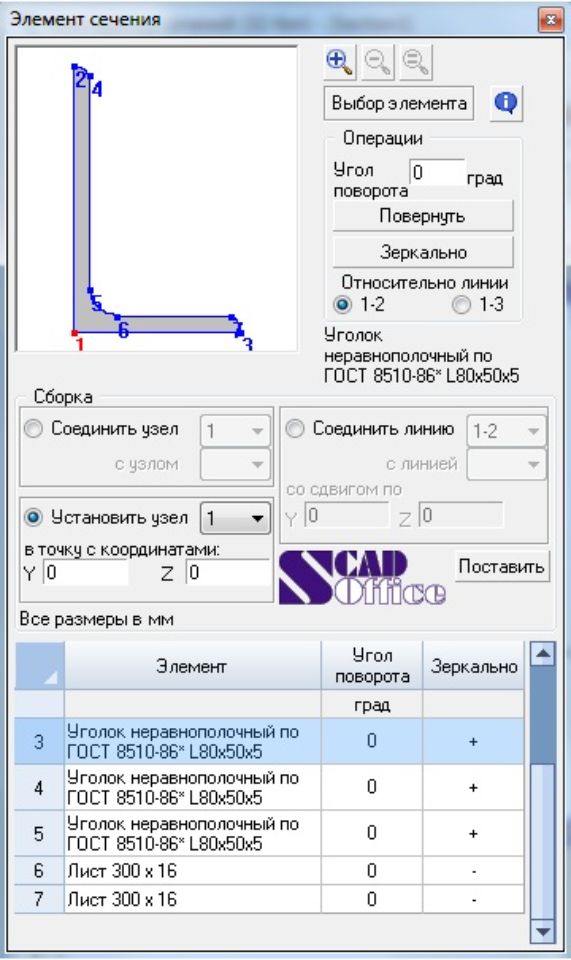

Сборка
Используя программу, вы можете реализовать три алгоритма сборки:
присоединить опорный узел одной детали к опорному узлу детали сечения;
присоединить опорный узел одной детали к точке сечения с конкретными Y- и Z-координатами;
присоединить деталь, совмещая линии, проходящие через опорные точки присоединяемой детали и элемента сечения.
В первых двух случаях вы можете включить деталь в сече…
Сведения об элементах сечения
Сведения об элементах сечения. Получайте данные о геометрических параметрах прокатных профилей, формирующих сечение.
Отчёт
Конструктор формирует отчёт в формате RTF. После того как вывод отчёта завершён, автоматически активизируется приложение для распознавания RTF-формата.
Экспорт результатов
По вашему желанию результаты экспортируются либо в Structure CAD от 7.27 версии, либо в систему «КРИСТАЛЛ» от версии 2.1, чтобы рассчитать детали стальных конструкций, провести экспертизу.
Конфигурации
О разработчике
Корпорация SCAD Soft – это ведущий производитель программного обеспечения, специализирующийся на области инженерного проектирования разнообразных объектов и систем. Их инновационные решения облегчают выполнение сложных расчетов при создании стальных и железобетонных конструкций, что значительно ускоряет процесс производства. SCAD Soft известна своим комплексным продуктом для моделирования SCAD , включающим различные самостоятельные модули, предназначенные для проектирования отдельных элементов систем. Компания SCAD Soft — разработчик программного обеспечения, специализирующийся на инженерных решениях для проектирования и расчета строительных конструкций. Основанная в 1992 году, компания начинала свою деятельность как предоставляющая инжиниринговые услуги в области строительства и проектирования. С течением времени SCAD Soft расширила свою сферу деятельности, став разработчиком программного обеспечения для инженерного проектирования. SCAD Soft известна своими инновационными подходами к проектированию, предоставляя инструменты для анализа, расчетов и моделирования, что позволяет инженерам и архитекторам эффективно работать над проектами, обеспечивая высокий уровень функциональности и надежности. Компания продолжает развивать свои технологии и программные продукты, стремясь к предоставлению инновационных решений для проектирования инженерных систем и строительства. Мероприятия
