О продукте

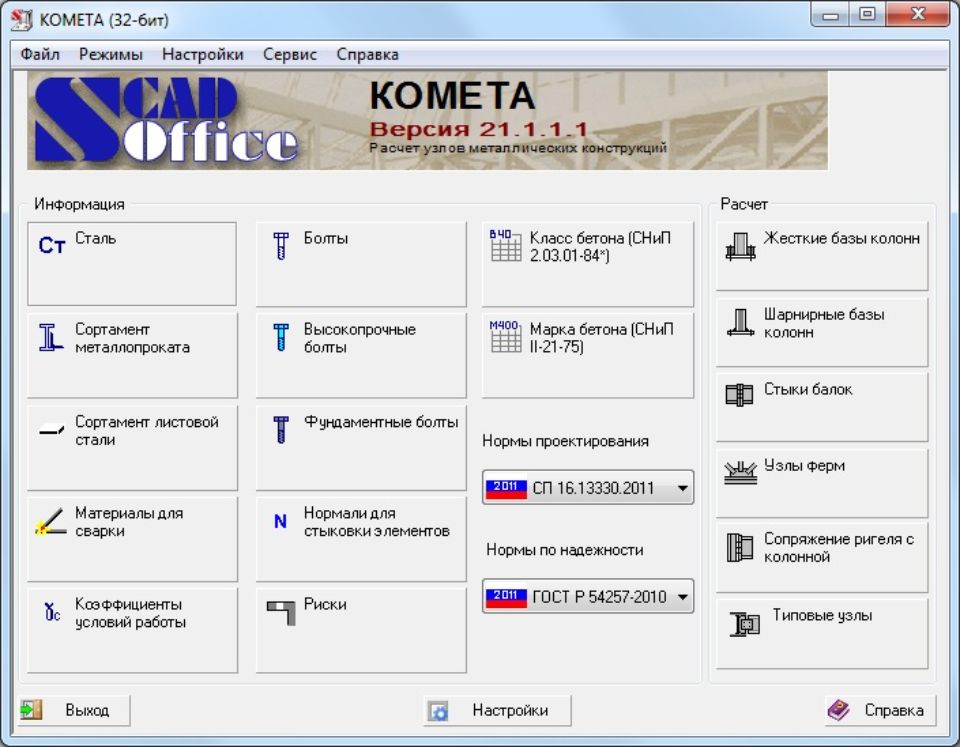

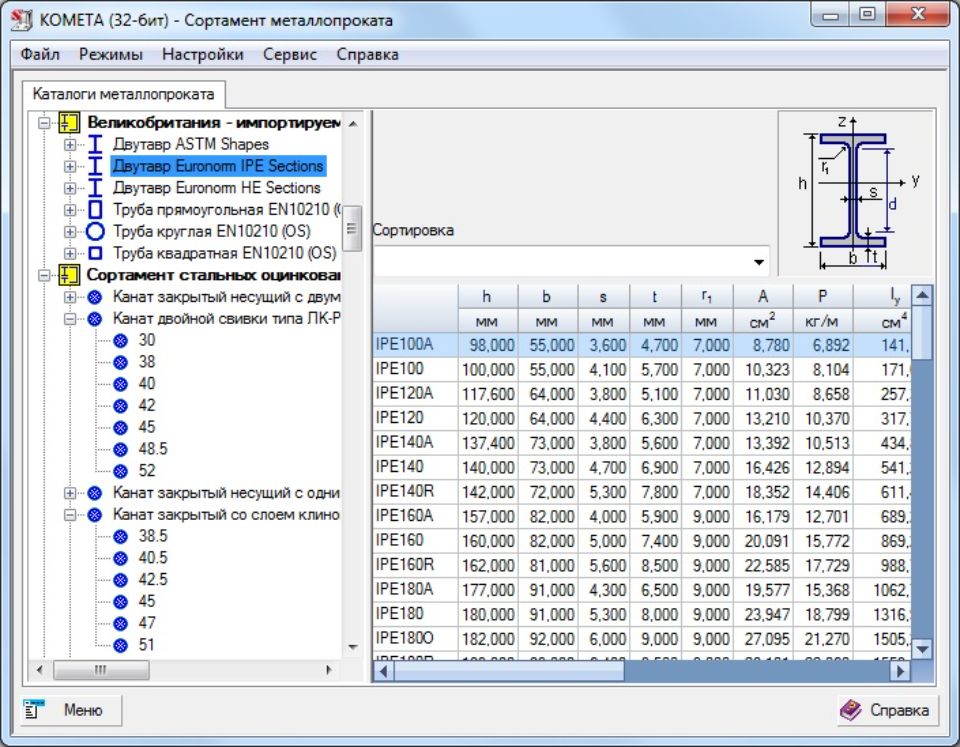

Основная задача инструмента КОМЕТА— расчёт, проектирование и выставление экспертной оценки соединительных элементов металлических конструкций. Программа работает с большинством популярных узлов, которые используются как в промышленном, так и в гражданском строительстве. В расчёт необходимо ввести известные показатели нагрузки, программа проверит посредством расчётного инструмента или определит их автоматически. Помимо расчётных функций, программа имеет большую библиотеку справочной информации, а также выполняет дополнительные операции для смежной деятельности в проектировании.

Экспертиза основана на ряде требований:

• СНиП II-23-81*,
• СП 53-102-2004,
• СП 16.13330,
• ДБН В.2.6-163:2010,
• ДБН В.2.6-198:2014,
• EN1993-1-1:2005,
• EN 1993-1-8: 2005.

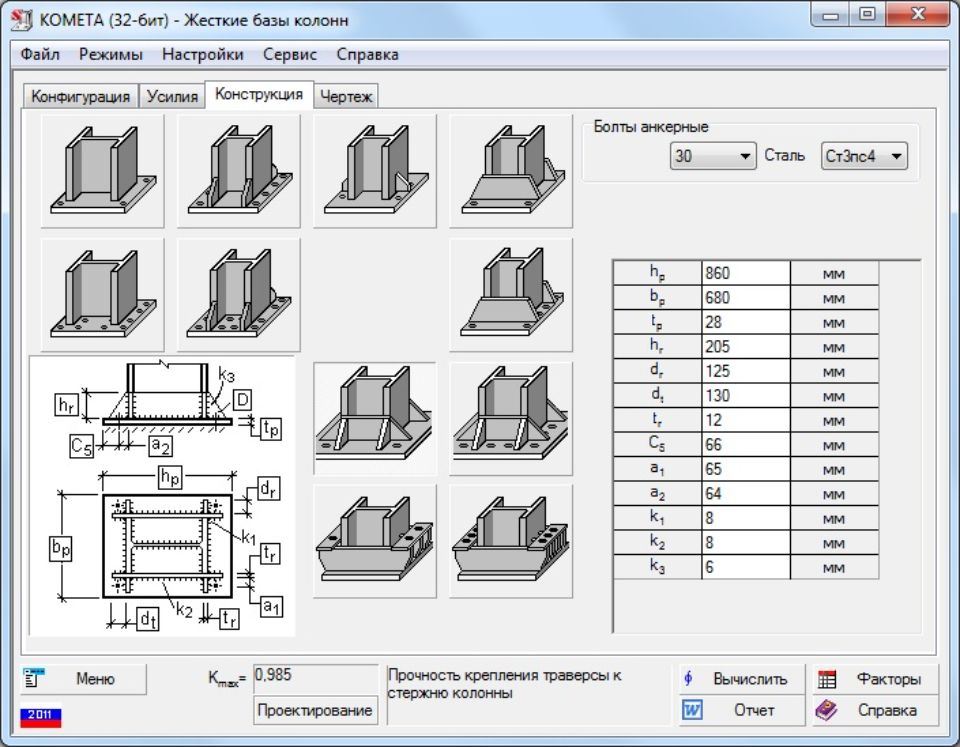

В инструменте использован метод, основанный на выборе образцов конструктивных решений с наиболее подходящими параметрами. Предварительно необходимо задать условия — материал, внутренние усилия и т. д. В режиме создания конструкции для определённого типа узлов программа автоматически вносит параметры, которые соответствуют нормам и требованиям, а также конструктивным и сортаментным особенностям. Например, тип и размер поперечных сечений на несущих модулях, созданные усилия на элементах, конфигурация и тип узла относят к задаваемым данным для автоматизированной работы. Программа выводит значения параметров в качестве таблицы с последующим тестированием на соответствие строительным нормам и правилам. В режиме проектирования можно менять некоторые значения, которые были выведены программой. Запас прочности представлен в виде коэффициента, который меньше значения 1. Также указывается максимальное значение данного показателя, даже учитывая установленных факторов.

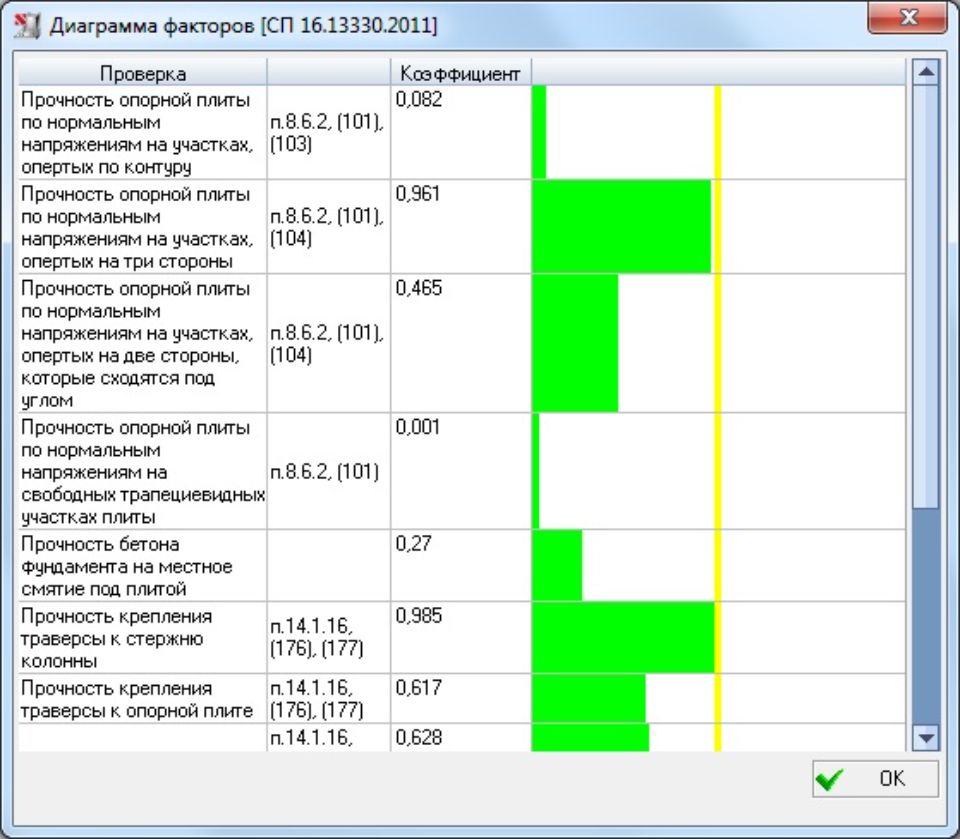

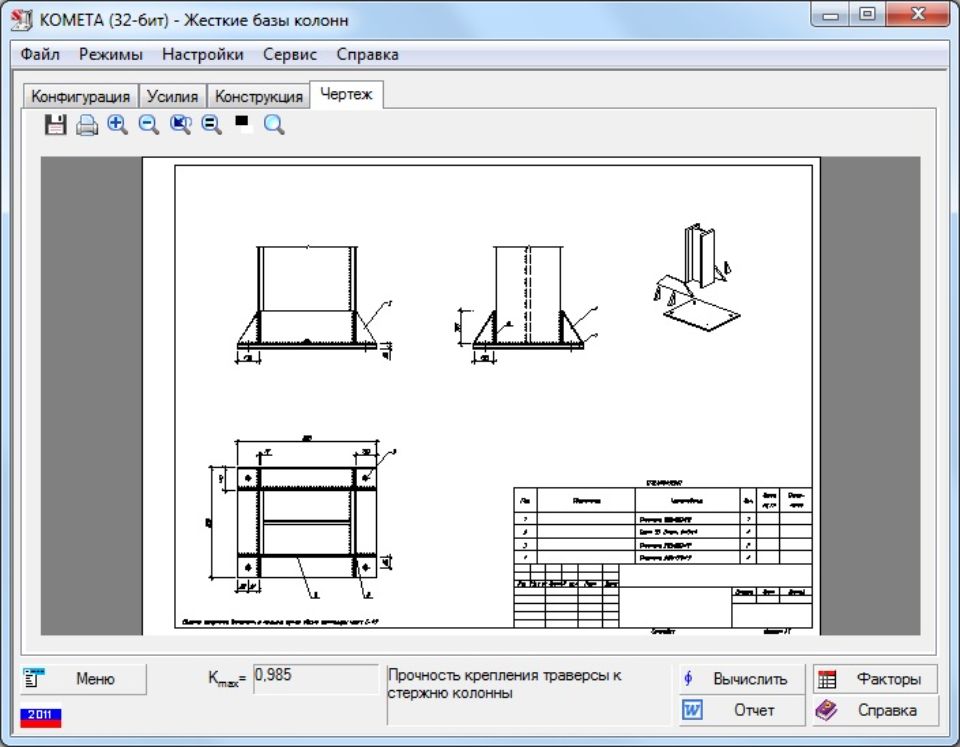

В качестве результата пользователю предоставляется схема узла, а также характеристики его элементов, в том числе деталей, швов и болтов. Итог работы может быть представлен в виде генерируемого чертежа в формате DXF. В результат также входит перечень коэффициентов использования ограничений, которым выдаётся экспертная оценка о качестве данного техрешения. Пользователь, оценивая их, может изменить решение о некоторых характеристиках конструкции.

В данной версии внесены следующие образцы узлов:

• Для сопряжения балок на болтах или с опорным углом;
• Для сопряжения опорной балки с колонной;
• Для колонн в фундаменте;
• Для фиксирующей нижней части колонн — шарнирной или жёсткой базы;
• Для стыков балок;
• Для конструкций из парных уголков и прямоугольных труб, соединёнными между собой на концах шарнирами.

Удобное взаимодействие

Продукт предназначен для работы в среде Windows, включая привычную для пользователя компоновку и диалоговые окна. Настройте программу под свои задачи, выбирая единицы измерений, настраивайте каталоги, язык, формат данных и даже стиль оформления.
