Structure CAD (SCAD) - Камин
от 19 000 ₽
Также получить консультацию по программному продукту можете через мессенджеры
Расчет каменных и армокаменных конструкций.
Все описаниеЗадачи
Программа поможет провести исследования на устойчивость в конкретных локациях опирания балок, прогонов и остальных элементов, взаимодействующих со стенами и столбами;
Возможность исследовать несущее свойство центрально и внецентренно нагруженных модулей, которые могут быть укреплены стальными обоймами, либо стены со сформировавшимися проёмами;
Программа имеет множество режимов, которые, в свою очередь, можно поделить на пять частей.
О продукте
На сегодняшний день в строительстве используются проверенные временем каменные и армокаменные конструкции, наряду с железобетонными монолитными комплексами. Программа КАМИН как раз была разработана для расчётов и анализа подобного рода конструкций, конечно, с учётом норм и требований СНиП II-22-81, СП 15.13330 и прочих дополнений, которые появились позднее наряду с новыми тенденциями.
В номенклатуру испытуемых модулей входят конструкции из искусственного и натурального камня, которые проверяются на прочность. Утилита позволяет выбрать качество материалов, растворов, установить шкалу надёжности, определить срок службы, длительность процесса строительства, стаж кладки. Исследование производится с учитыванием центрально и внецентренно нагруженных столбов, включая сечения, рядовые, клинчатые и арочные перемычки, балки из железобетона, внешние и внутренние стены постройки, включая дверные проходы и оконные проёмы, подвальные помещения.
Помимо расчёта суммарной стабильности здания в целом либо его частей, программа поможет провести исследования на устойчивость в конкретных локациях опирания балок, прогонов и остальных элементов, взаимодействующих со стенами и столбами.
Проверки проводятся над конструктивными элементами различного рода, в том числе повреждённых, которые уже по каким-то внешним причинам получили огневое воздействие, либо есть нарушения в виде стенных трещин. Подобные нарушения конструкций исследуются в соответствии с постановлением «Рекомендации по усилению каменных конструкций зданий сооружений. ЦНИИСК им. В. А. Кучеренко Госстроя СССР».
С помощью программы КАМИН появилась возможность исследовать несущее свойство центрально и внецентренно нагруженных модулей, которые могут быть укреплены стальными обоймами, либо стены со сформировавшимися проёмами.

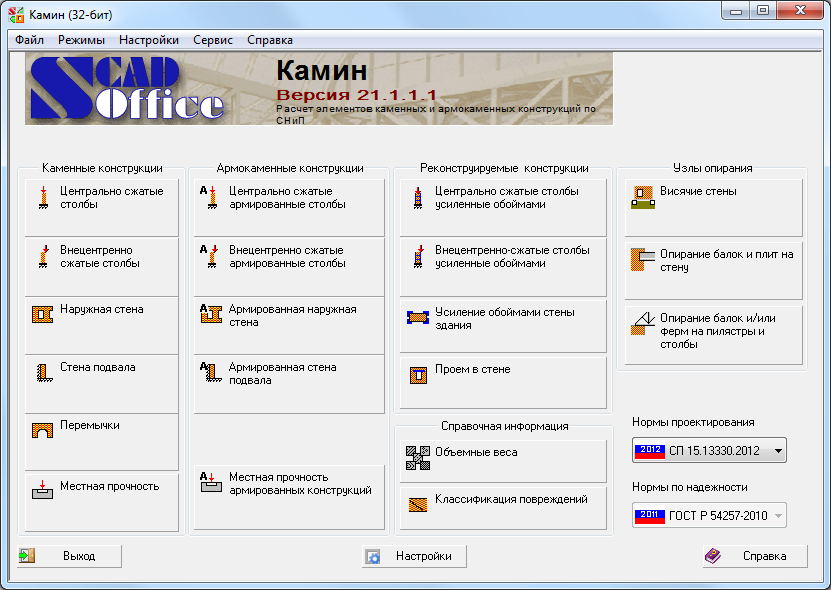

Программа имеет множество режимов, которые, в свою очередь, можно поделить на пять частей. Одна группа содержит информационную составляющую, большая часть функций занимается экспертизой элементов и конструкций, о которых было сказано ранее.
Удобное взаимодействие
Продукт предназначен для работы в среде Windows, включая привычную для пользователя компоновку и диалоговые окна. Настройте программу под свои задачи, выбирая единицы измерений, настраивайте каталоги, язык, формат данных и даже стиль оформления.
Задачи
Программа поможет провести исследования на устойчивость в конкретных локациях опирания балок, прогонов и остальных элементов, взаимодействующих со стенами и столбами.
Возможность исследовать несущее свойство центрально и внецентренно нагруженных модулей, которые могут быть укреплены стальными обоймами, либо стены со сформировавшимися проёмами.
Программа имеет множество режимов, которые, в свою очередь, можно поделить на пять частей.
Возможности
Каменные конструкции

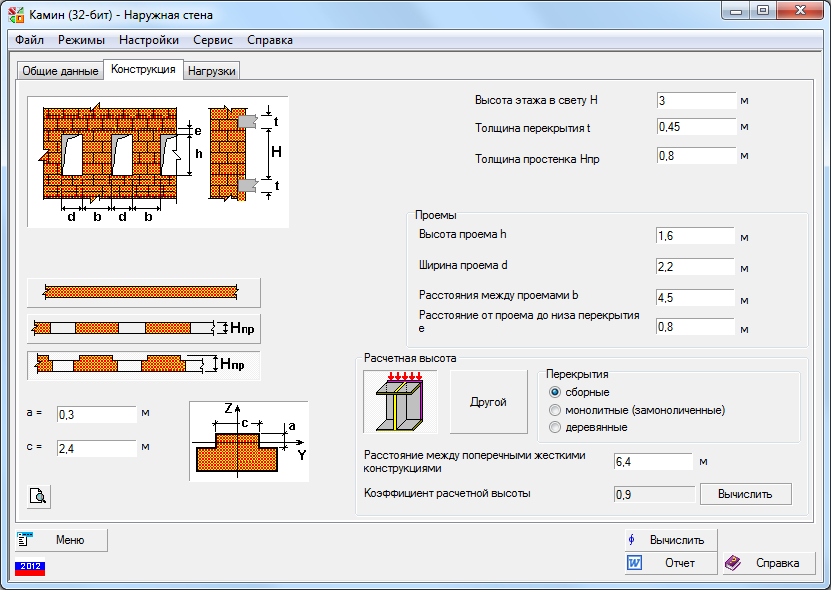

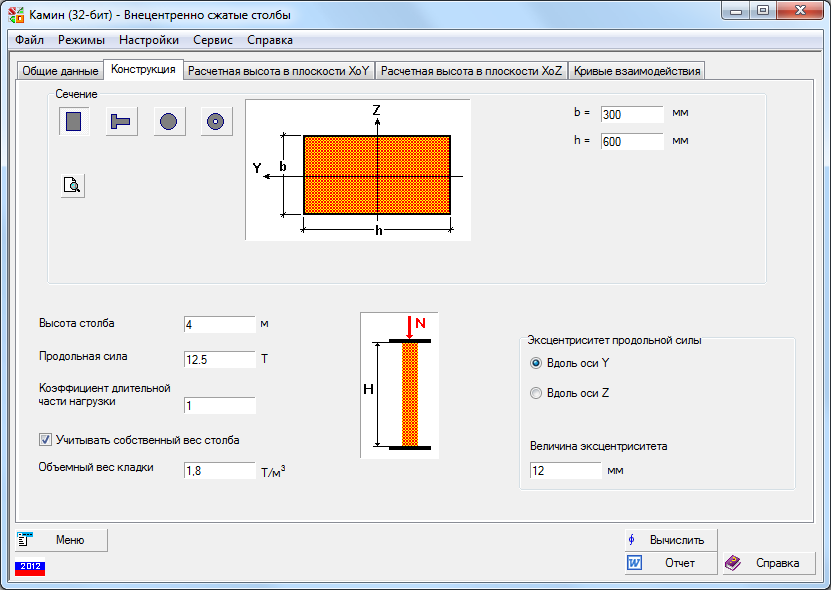

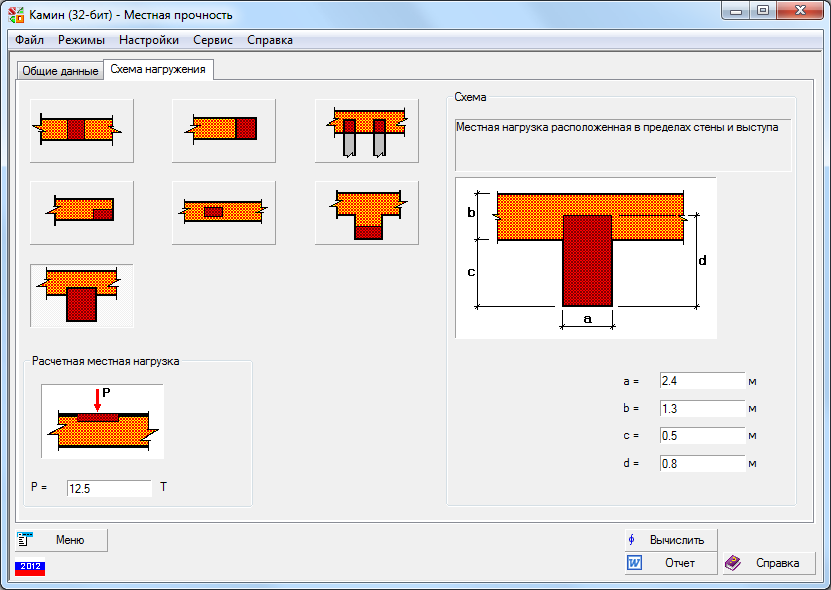

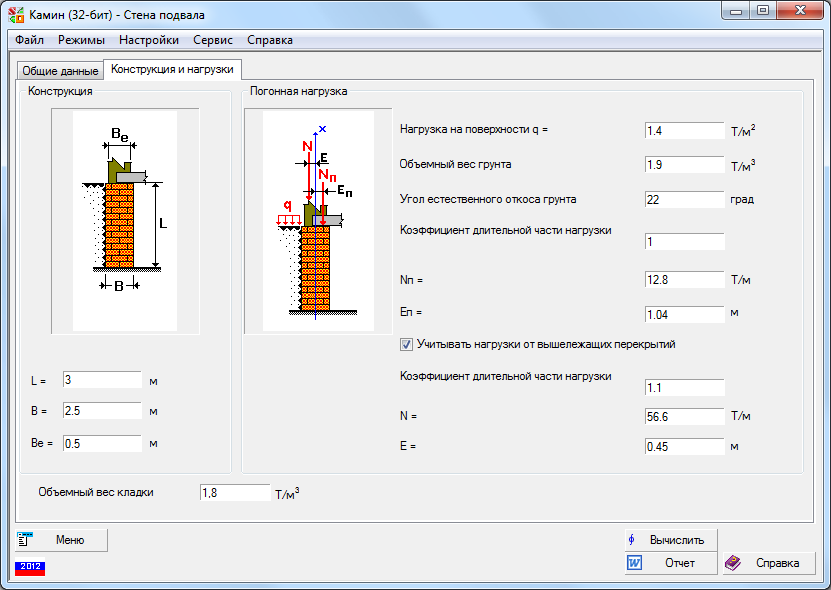

Режимы этого раздела созданы для проведения исследований и анализа определённых каменных конструкций, кроме того, есть возможность использовать функцию для расчёта локальной прочности. В актуальной версии программы можно задействовать следующий модули: внецентренно и центрально сжатые столбы, внешние и подвальные стены, перемычки.
Армокаменные конструкции
Этот раздел работает с армокаменными конструкциями как в целом, так и рассчитывая локальную прочность. Проверку проходят такие модули, как центрально и внецентренно сжатые армированные столбы, армированные наружные стены здания и подвала.
Реконструируемые конструкции

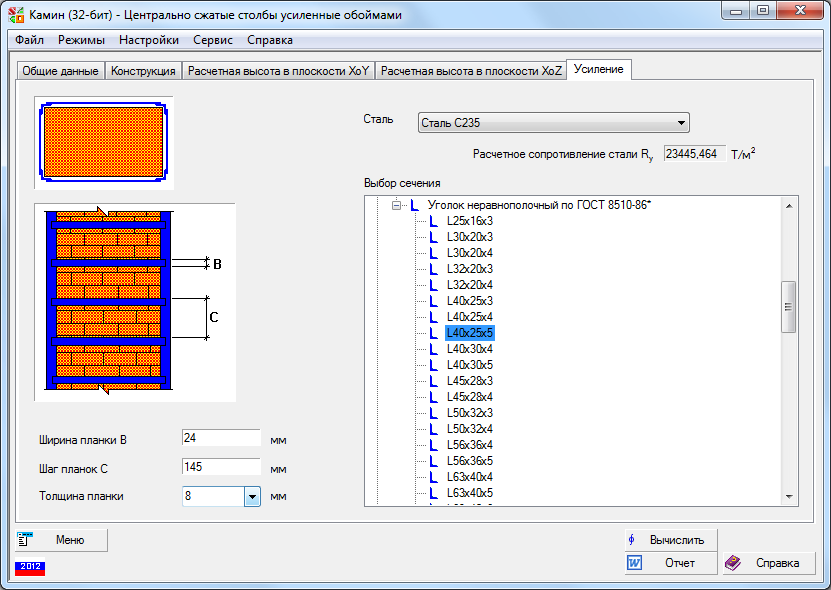

В этом подразделе представлены режим работы для анализа каменных конструкций с усиленными обоймами, которые были повреждены вследствие пожара, землетрясения, деформации фундамента и других внешних факторов. Режим работает с такими модулями, как центрально и внецентренно сжатые столбы с усиленными обоймами, стены здания, усиленные обоймами и проёмы в стене.
Узлы опирания
Этот раздел создан для детального исследования зон опирания балок, плит и ферм на каменные и армокаменные стены и столбы. С помощью этих режимов можно проверить стойкость висячих стен в месте, где балки фундамента опираются на неподвижные опоры. Локальная устойчивость узлов опирания устанавливается благодаря тщательно разработанной концепцией проверки, которая включает различные особенности констр…
Справочный режим
Информационный раздел, который состоит из множества подразделов и литературы с различными используемыми материалами: например, кирпич, искусственные и природные камни, в том числе особенности этих материалов при нарушениях.
