• для массового пользователя

Модуль «СТАРТ-Базовый» - позволяет выполнять расчеты трубопроводов произвольной конфигурации, но без участков бесканальной прокладки в грунте. Такая возможность появляется при наличии дополнительного модуля СТАРТ-Грунт.

• для профессионалов, решающих большеразмерные задачи, а также для расчета длинных трубопроводов, защемленных в грунте

• облегченный вариант программы, предназначенный для учебных целей (поставляется только в учебные заведения).

Позволяет рассчитывать небольшие части схем трубопроводов, имеющие не более 150 степеней свободы. СТАРТ-Лайт имеет жесткую архитектуру, в его состав входит модуль Старт-Грунт и другими дополнительными модулями не комплектуется.

• недорогой продукт, предназначенный для предварительных упрощенных расчетов на стадии конструирования трубопровода

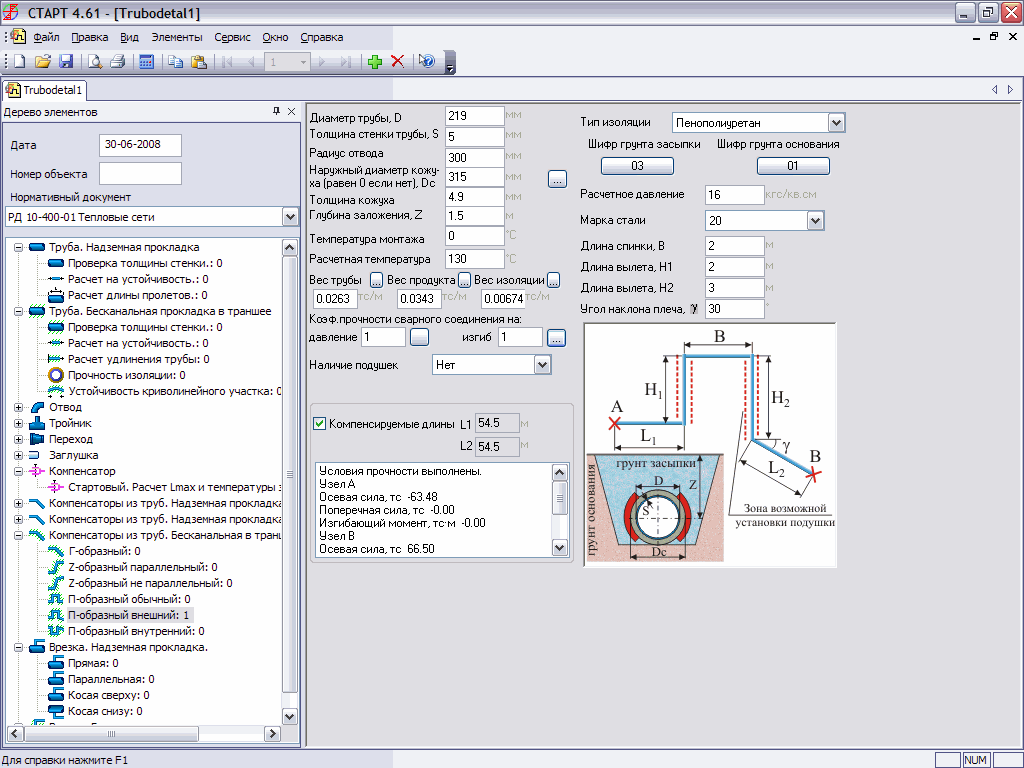

Помимо расчета трубопроводов произвольной конфигурации существует рабочий инструментарий конструктора трубопровода – опция СТАРТ-Элементы, который поставляется и в виде самостоятельной программы под названием СТАРТ-Экспресс. Программа предназначена для быстрой оценки компенсирующей способности отдельных участков трубопроводной трассы, проверке их прочности и устойчивости. Подобные задачи конструкторам трубопроводов приходится постоянно решать в процессе проектирования. С помощью СТАРТ-Экспресс можно:

• определить компенсирующую способность поворотов Г, Z-образной формы и П- образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах;

  Расчет поворотов Г, Z-образной формы и П-образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах осуществляется для участков, расположенных между двумя неподвижными (мертвыми) опорами. При известном расстоянии между неподвижными опорами определяется требуемый вылет для П-образного компенсатора, Z-образного поворота и короткое плечо для Г-образного поворота, исходя из допускаемых компенсационных напряжений. Это избавляет проектировщиков от необходимости пользоваться устаревшими номограммами для Г, Z и П-образных участков.

• определить компенсирующую способность поворотов Г, Z - образной формы и П- образных компенсаторов при бесканальной прокладке трубопроводов в грунте;

  Расчет поворотов Г, Z-образной формы и П- образных компенсаторов при бесканальной прокладке трубопроводов в грунте позволяет по заданному вылету для П-образного компенсатора или Z-образного поворота и длине короткого плеча Г-образного поворота определить допустимое расстояние между неподвижными опорами, т.е. ту длину участка защемленного в грунте трубопровода, которое может быть скомпенсировано при заданном температурном перепаде. Рассматриваются П- образные компенсаторы и повороты Г, Z-образной формы с произвольными углами. Для тех же трубопроводных участков можно выполнить проверочный расчет - при заданных габаритах определить напряжения, перемещения и нагрузки на неподвижные опоры.

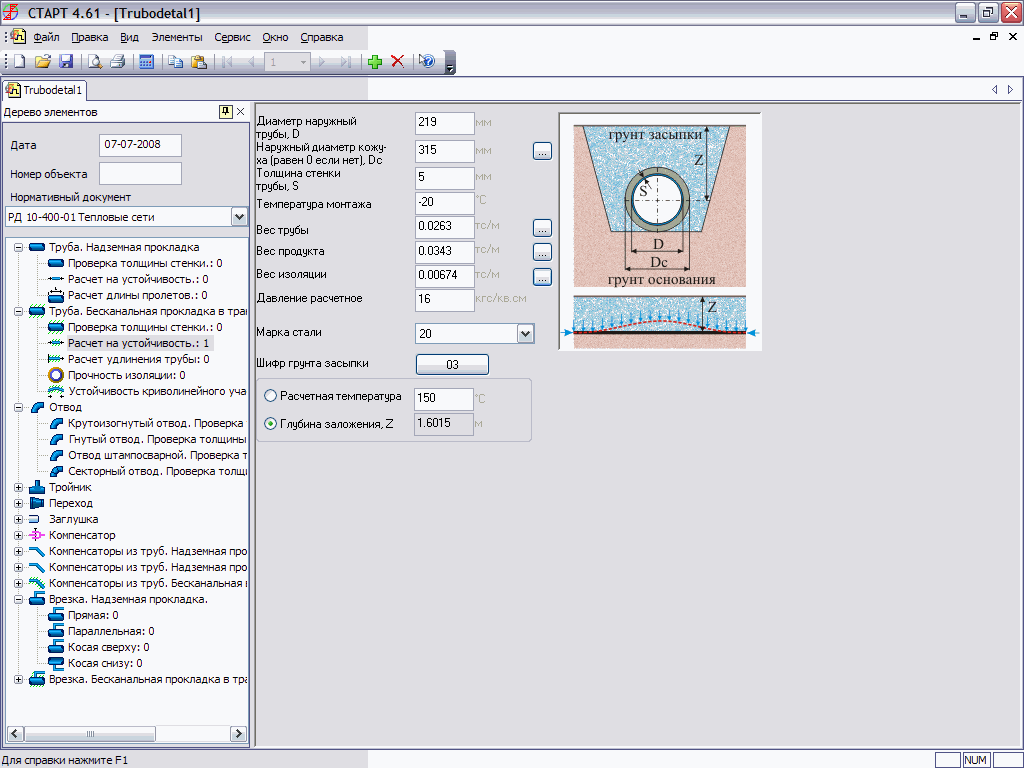

• определить толщину стенки или предельное давление для труб, отводов, тройников, заглушек, переходов согласно выбранному нормативному документу;
• определить предельно допустимые расстояния между промежуточными опорами трубопровода из условий прочности и жесткости;
• проверить общую и местную устойчивость прямолинейных и криволинейных участков труб под действием температурного расширения, наружного давления (вакуума) и давления грунта (для труб бесканальной прокладки);
• Определить минимальную глубину заложения для участков бесканальной прокладки из условия устойчивости;

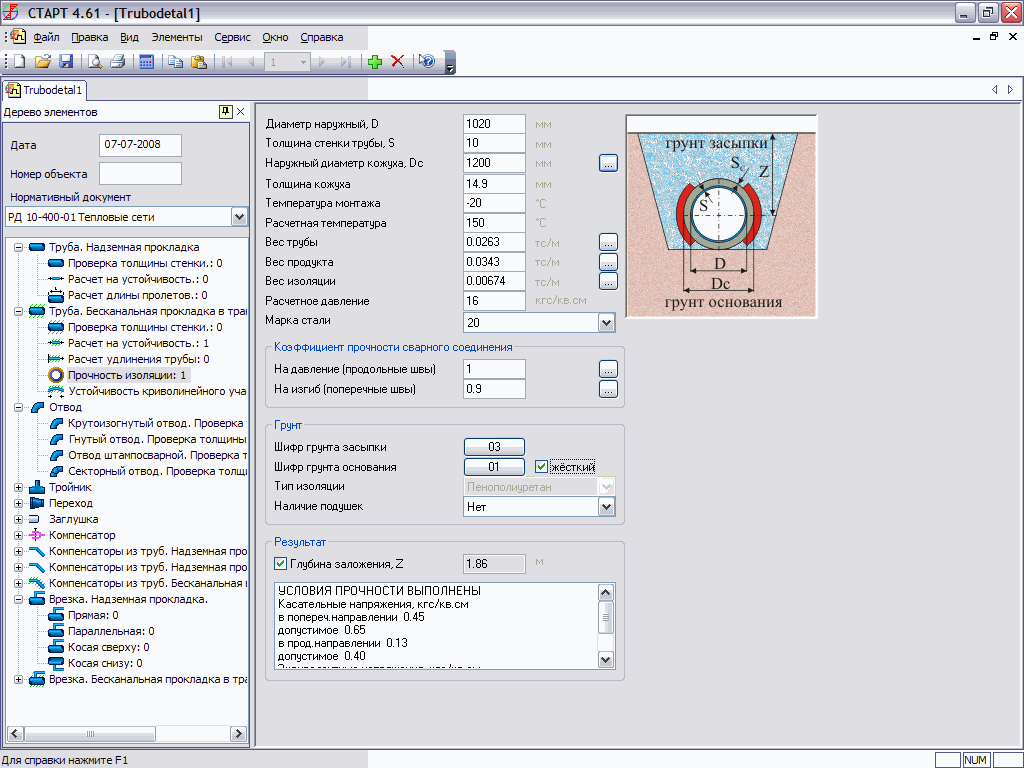

• определить максимальную глубину заложения для участков бесканальной прокладки из условия прочности пенополиуретановой изоляции;
• предельно допустимые расстояния между стартовыми компенсаторами и температуру их замыкания для трубопроводов, защемленных в грунте;
• определить допустимую нагрузку на седловую опору для труб большого диаметра;
• проверить герметичность фланцевых соединений;
• определить жесткость сильфонных компенсаторов при отсутствии данных от изготовителя.
