Spotlight / Spotlight Pro
от 77 100 ₽
Также получить консультацию по программному продукту можете через мессенджеры
Профессиональный гибридный графический редактор, позволяющий осуществить полный комплекс работ с растровыми монохромными, полутоновыми и цветными изображениями: отсканированными чертежами, картами, схемами и другими графическими материалами.
Все описаниеЗадачи
Сканирование в Spotlight производится с помощью модуля WiseScan LE, который представляет собой комплексную систему, предназначенную для работы с широкоформатными монохромными и цветными сканерами. Управление сканером осуществляется на аппаратном уровне;
Монохромные фильтры используются для обработки двухтональных изображений. Применение фильтров может значительно повысить качество изображений и уменьшить объем растровых файлов;
Процедуры коррекции геометрических искажений позволяют скорректировать разнообразные геометрические искажения монохромных, цветных и полутоновых растровых изображений;
Калибровка применяется для устранения произвольных (линейных и нелинейных) искажений растровых изображений любого типа: монохромных, полутоновых и цветных.
О продукте
Spotlight имеет две модификации: базовую (Spotlight) и профессиональную (Spotlight Pro).
Базовая версия программы позволяет повышать качество отсканированного изображения, редактировать растровую и векторную графику, векторизовать растровое изображение в полуавтоматическом режиме.
Профессиональная версия программы дополнена инструментами автоматической векторизации, автоматической векторной коррекции, модулем распознавания текстов ABBYY FineReader 10 и встроенным редактором кода, поддерживающим JavaScript или VB Script.
Задачи
Сканирование в Spotlight производится с помощью модуля WiseScan LE, который представляет собой комплексную систему, предназначенную для работы с широкоформатными монохромными и цветными сканерами. Управление сканером осуществляется на аппаратном уровне.
Монохромные фильтры используются для обработки двухтональных изображений. Применение фильтров может значительно повысить качество изображений и уменьшить объем растровых файлов.
Процедуры коррекции геометрических искажений позволяют скорректировать разнообразные геометрические искажения монохромных, цветных и полутоновых растровых изображений.
Калибровка применяется для устранения произвольных (линейных и нелинейных) искажений растровых изображений любого типа: монохромных, полутоновых и цветных.
Возможности
Сканирование
Сканирование в Spotlight производится с помощью модуля WiseScan LE, который представляет собой комплексную систему, предназначенную для работы с широкоформатными монохромными и цветными сканерами. Управление сканером осуществляется на аппаратном уровне или с помощью TWAIN-интерфейса.
Используемый в WiseScan LE метод Сканировать для просмотра позволяет:
просматривать сканируемое изображение в с…
Фильтрация монохромных изображений
- Удаление «мусора»;
- Заливка «дырок» и маломерных отверстий;
- Заливка разрывов в линиях;
- Сглаживание;
- Утоньшение/Утолщение;
- Контур;
- Инверсия;
- Выделение объектов по типу и размеру.

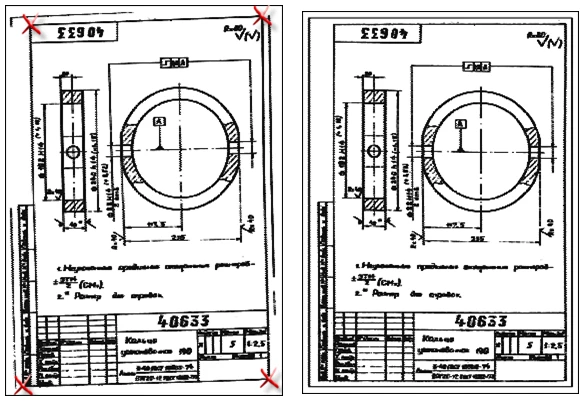

Коррекция геометрических искажений
Процедуры коррекции геометрических искажений позволяют скорректировать разнообразные геометрические искажения монохромных, цветных и полутоновых растровых изображений.
С помощью инструментов геометрической коррекции можно:
привести изображение к заданному формату листа;
масштабировать изображение и изменить его разрешение;
обрезать изображение;
устранить перекос;
зеркально отобразить изобр…
Калибровка
Калибровка применяется для устранения произвольных (линейных и нелинейных) искажений растровых изображений любого типа: монохромных, полутоновых и цветных. Эта операция чаще всего используется для исправления погрешностей геодезических планов и карт в растровом формате. С помощью калибровки можно скорректировать ошибки сканирования и искажения, возникшие вследствие деформации исходных графических …

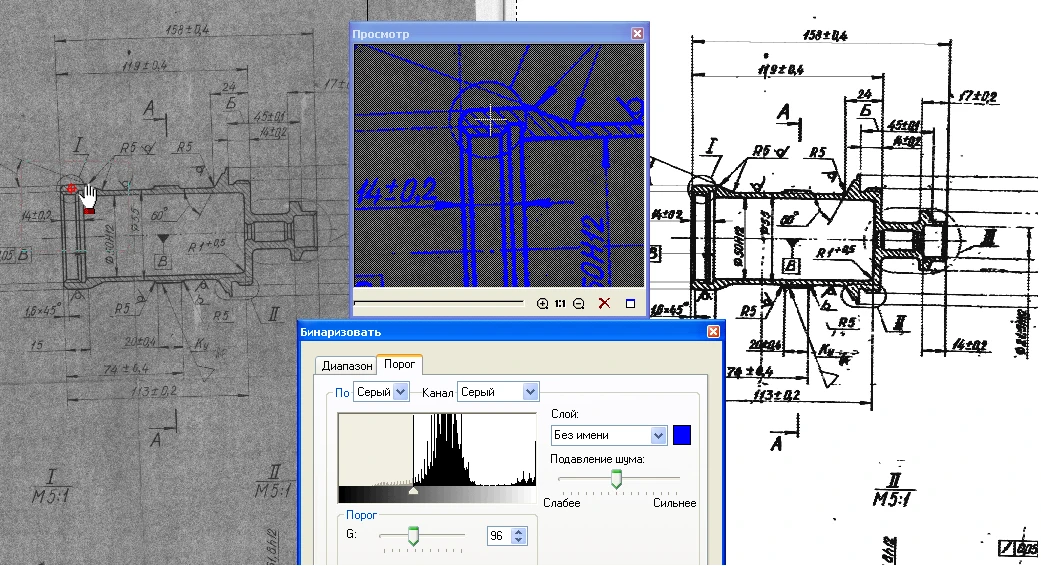

Бинаризация и разделение цветов
Процедуры бинаризации и разделения цветов позволяют получать из цветных и полутоновых изображений монохромные растровые изображения (растровые слои).
Исходное изображение представляет собой растровый файл, полученный в результате цветного или полутонового сканирования. Бинаризация позволяет создать монохромные растровые изображения, содержащие черно-белое представление объектов цветного изображен…
Цветокоррекция и цветная фильтрация
Средства цветной фильтрации и цветокоррекции используются для подготовки изображений к последующим сложным операциям, таким как бинаризация, разделение по слоям, растровое редактирование и векторизация. Цветные фильтры применяются также для улучшения качества изображений после применения операций, которые перемещают объекты изображения или меняют разрешение (масштабирование, выравнивание, поворот,…
Векторное редактирование
Spotlight предлагает широкий выбор инструментов для создания и редактирования векторных объектов. Вы можете редактировать отдельные объекты или группы объектов, изменять их свойства в окне Инспектор и с помощью «ручек». Стандартные команды редактирования векторных примитивов в Spotlight дополнены специальными командами, позволяющими восстанавливать векторные элементы после автоматической векториза…
Выбор и редактирование растровых объектов
Реализованная в программе интеллектуальная объектная технология выбора растровых данных позволяет редактировать растровое изображение методами, аналогичными тем, которые используются при работе с векторными объектами в AutoCAD.
С помощью программы можно редактировать растровые примитивы, такие как отрезки, дуги, окружности, полилинии и т.д. Редактирование растровых объектов производится теми же и…
Трассировка, полуавтоматическая векторизация
Трассировка — интерактивная процедура, позволяющая провести векторизацию растрового изображения любого типа, а также сгладить или удалить объекты монохромного растрового изображения.
Трассировка основана на технологии локального распознавания растровых геометрических примитивов, с помощью которой программа идентифицирует растровые линии как отрезок, дугу или окружность и генерирует соответствующи…
Коррекция результатов векторизации
Полученные в результате автоматической векторизации низкокачественных растровых изображений векторные объекты, как правило, требуют дополнительной коррекции. Коррекция необходима, если после распознавания таких объектов, как линия, окружность, дуга и полилиния, получается множество отдельных векторов-фрагментов (например, вместо линии — несколько линейных отрезков, вместо растрового круга — множес…
Растеризация
Растеризация — процесс перевода векторной графики в нередактируемое растровое изображение.
В RasterDesk реализованы два метода растеризации векторных объектов:
быстрый метод, при котором толщина получаемой растровой линии может быть задана с помощью атрибута Вес линий;
точный метод использует возможности адаптированного виртуального принтера AutoCAD и отличается более высокой точностью.
…
Поиск и замена растровых и векторных объектов
Операция поиска и замены позволяет находить объекты монохромных растровых изображений, а также наборы векторных объектов и заменять их на любые векторные или растровые объекты. В качестве образца для поиска могут быть использованы как растровые данные, так и векторные объекты. Команда позволяет искать похожие на заданный векторный образец наборы векторных объектов, образующих символы.

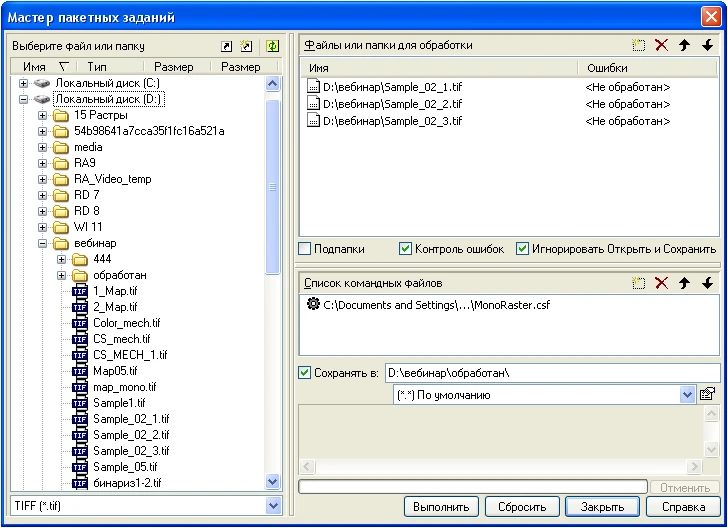

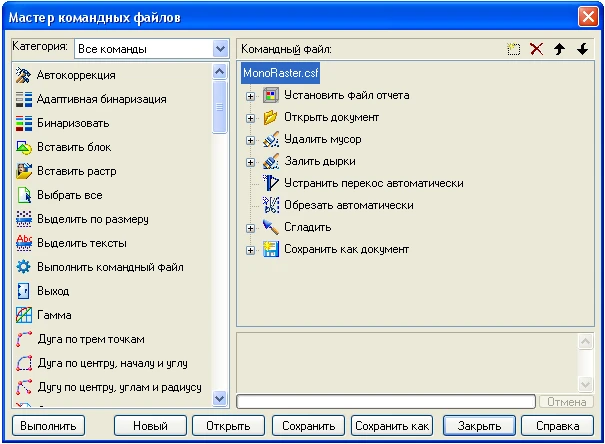

Пакетный режим обработки
Пакетный режим позволяет производить обработку изображений в автоматическом режиме без участия оператора. Чтобы задать пакетный процесс, необходимо подготовить специальный текстовый файл, содержащий инструкции пакетного процесса. Такой файл называется командным файлом (script file).
Для стандартной обработки загруженного изображения можно создать командный файл, позволяющий обрабатывать множество…
Интеграция с информационной системой нормативных документов NormaCS
Для векторного текста или распознанного растрового фрагмента текста в программе RasterDesk 10 можно осуществить поиск нормативного документа в информационной системе NormaCS. Если искомый документ заменен более новым, то предусмотрена возможность замены текста в RasterDesk на обозначение или номер замененного документа.
В RasterDesk этот функционал реализован для команды Редактировать растровый т…
Конфигурации
Новые возможности
Поддержка файлов формата *.webp
В настоящее время не представляется возможным использовать библиотеку libwebp-1.0.0, которая кодирует/декодирует формат *.webp. Предлагается обходное решение: использовать утилиты командной строки utilities cwebp/dwebp для кодирования/декодирования файлов *.webp в/из PNG-, JPEG-, TIFF-файлов.
Распознавание текстовых таблиц на растрах
В команду Распознать текст в файл (Raster2File) добавлена возможность распознавания и экспорта таблиц. В настройках команды можно указать папку для сохранения табличного файла или сохранить в папку с исходным растром; можно указать, запускать ли табличный редактор после распознавания таблицы.
Вывод текста во внешний файл
Доработана команда Распознать текст в файл (Raster2File). Теперь она позволяет распознавать тексты на растровых файлах и экспортировать их в файлы различных форматов: .xls, .doc, .txt, .xtml и др.
Разрешение растра при импорте из PDF в Spotlight
Если PDF-файл включает в себя растровое изображение, то при импорте этого файла в Spotlight на вкладке Свойства команды ImportPDF можно увидеть разрешение растра.
Новая команда Исправить по границе в Spotlight
В Spotlight добавлена новая команда Исправить по границе (vcCorrectToEdgeCmd). Она является комбинацией команд Продлить до границы обрезки и Обрезать по границе обрезки и позволяет без переключения между командами продлить и обрезать векторные объекты по указанной границе.
Интеграция 64-битной версии Spotlight с ABBYY Online OCR
ABBYY Online OCR добавлен в 64-битную версию Spotlight: теперь распознавание текстов работает и в ней.

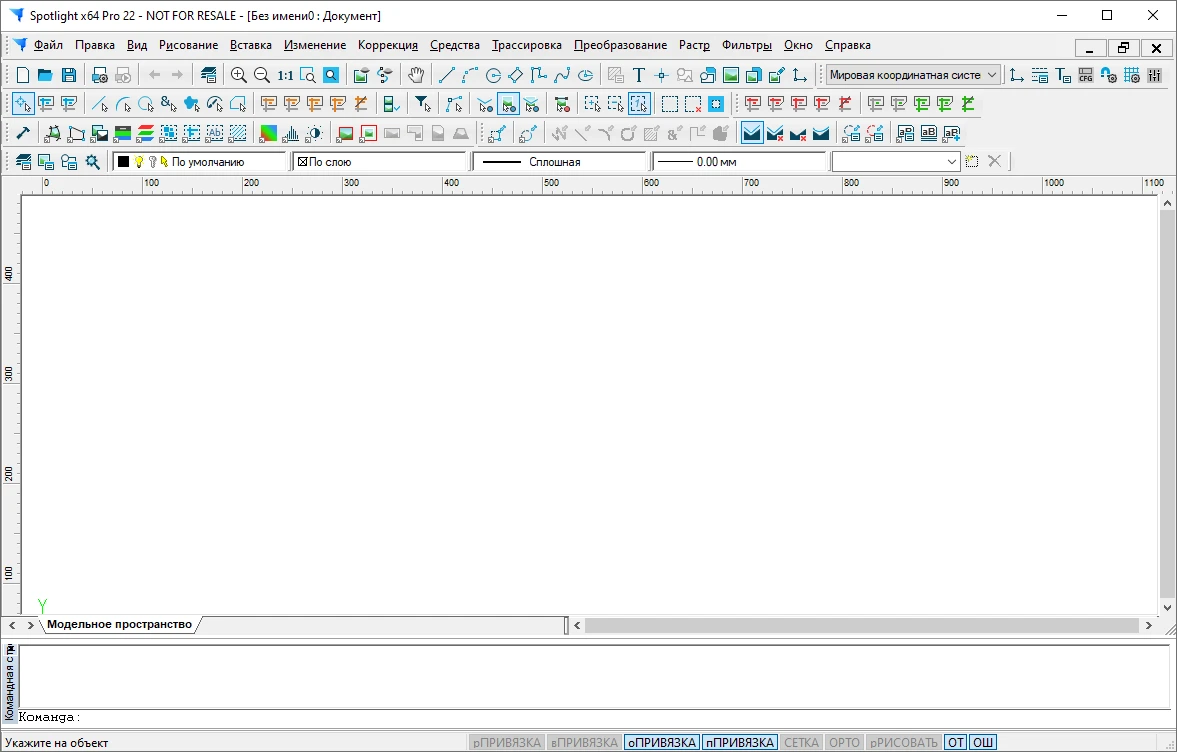

Интерфейс
Обновлен интерфейс Spotlight.
Системные требования
Процессор
- Минимальные требования: Intel Pentium IV и выше
Оперативная память
- Минимальные требования: 1 Гб
- Рекомендуемые требования: 4 Гб и выше
Место на диске
- 500 Мб и более на системном диске
Операционная система
- Windows 7 (32-bit, 64-bit);
- Windows 8 (32-bit, 64-bit);
- Windows 10 (32-bit, 64-bit).
