СПДС Стройплощадка
от 62 800 ₽
Также получить консультацию по программному продукту можете через мессенджеры
СПДС Стройплощадка — специализированное программное обеспечение, предназначенное для автоматизации оформления чертежей по разделам «Проект организации строительства» (ПОС) и «Проект производства работ» (ППР).
Все описаниеЗадачи
Экспорт ведомости работ в Microsoft Project (*.xml), ГРАНД-Смета (*.xml), АРПС 1.1 (*.arps), *.csv;
Отрисовка рабочих и опасных зон;
Отрисовка двумерных параметрических видов строительной техники;
Подбор строительной техники на основании расчетов и параметров техники.
О продукте
В качестве графической платформы СПДС Стройплощадка обязательно используется надстройка к AutoCAD — СПДС GraphiCS. СПДС Стройплощадка — первое приложение, расширяющее функционал СПДС GraphiCS и предназначенное для разработки ПОС и ППР.
Назначение программы: Ускорить подготовку графической и текстовой конструкторской документации в рамках разделов ПОС и ППР.
Задачи
Экспорт ведомости работ в Microsoft Project (*.xml), ГРАНД-Смета (*.xml), АРПС 1.1 (*.arps), *.csv.
Отрисовка рабочих и опасных зон.
Отрисовка двумерных параметрических видов строительной техники.
Подбор строительной техники на основании расчетов и параметров техники.
Выполнение расчетов и генерация отчетов по временному электро- и водоснабжению.
Расчет площади складирования и генерация отчета по расчету.
Генерация ведомостей и календарных графиков по выполняемым работам и применяемой технике.

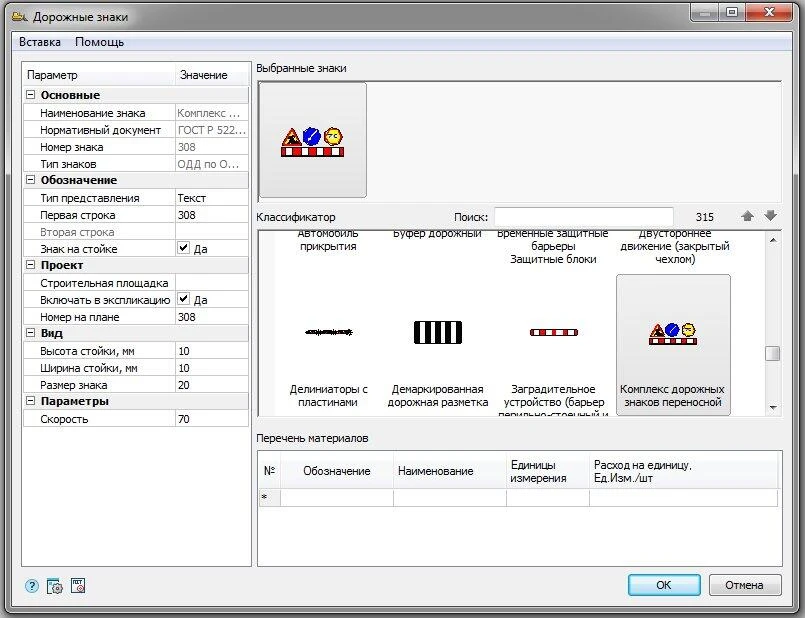

Проектирование организации дорожного движения.
Менеджер работ по классификаторам ЕНиР и ГЭСН.
Проектирование временных дорог.
Оформление строительного генерального плана.
Возможности
ГНБ
Для проектов горизонтально направленного бурения разработан ряд вспомогательных инструментов:
Сетка;
Профиль грунта;
Трасса бурения;
Существующие коммуникации.
СПДС Стройплощадка является уникальной программой для разработки ПОС и ППР, поскольку вся подготовка документации ведется в единой графической среде платформы AutoCAD и едином формате чертежа *.dwg.
Обширные базы данных элементов …

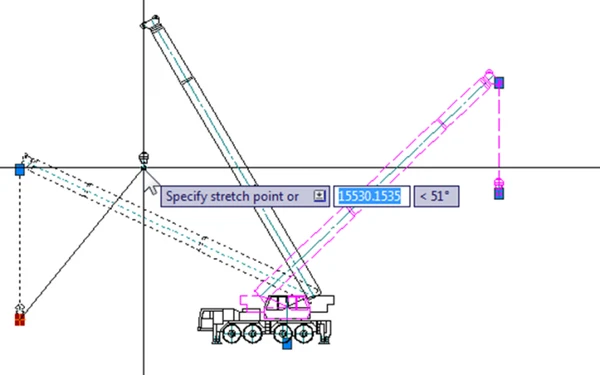

Общие характеристики техники
Для всей техники, используемой в рамках проекта, задаются бортовые номера и наименования выполняемых работ, даты применения.
При изменении параметров все графические виды техники автоматически перестраиваются. Кроме того, на чертеже различные виды одного и того же механизма являются связанными: изменение одного вида ведет к синхронному изменению всех связанных с ним.
Графика видов является полно…

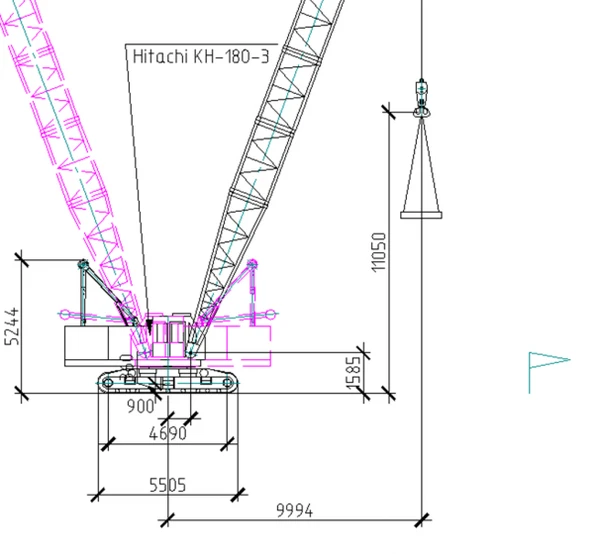

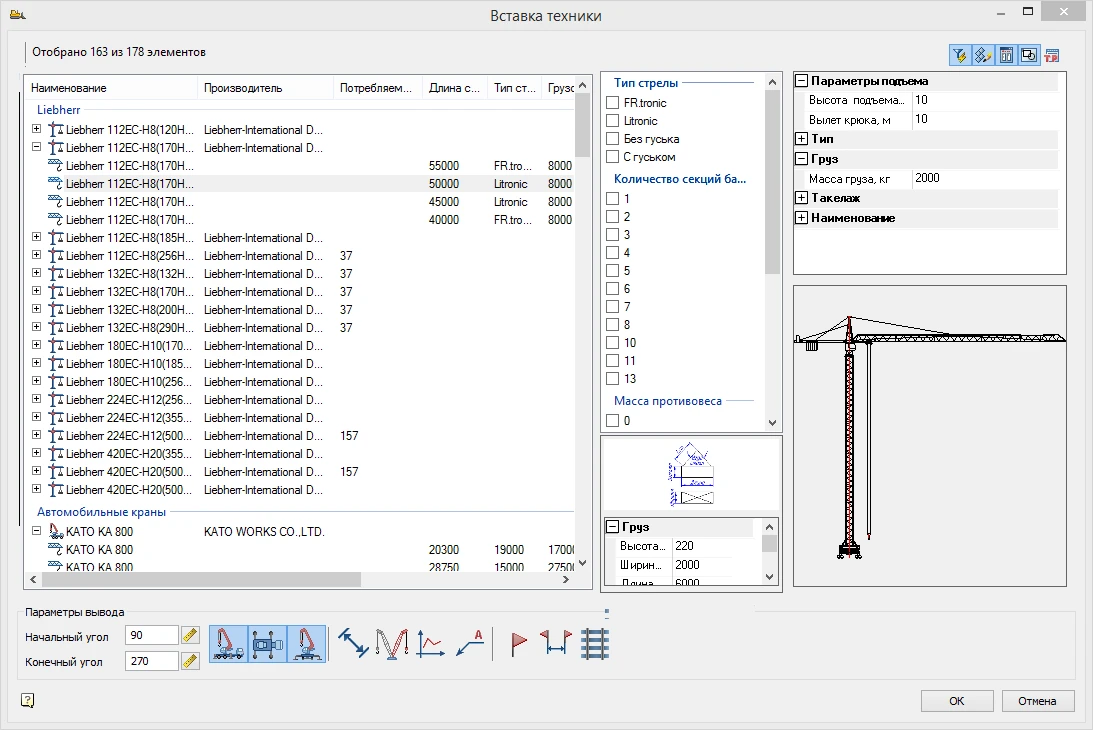

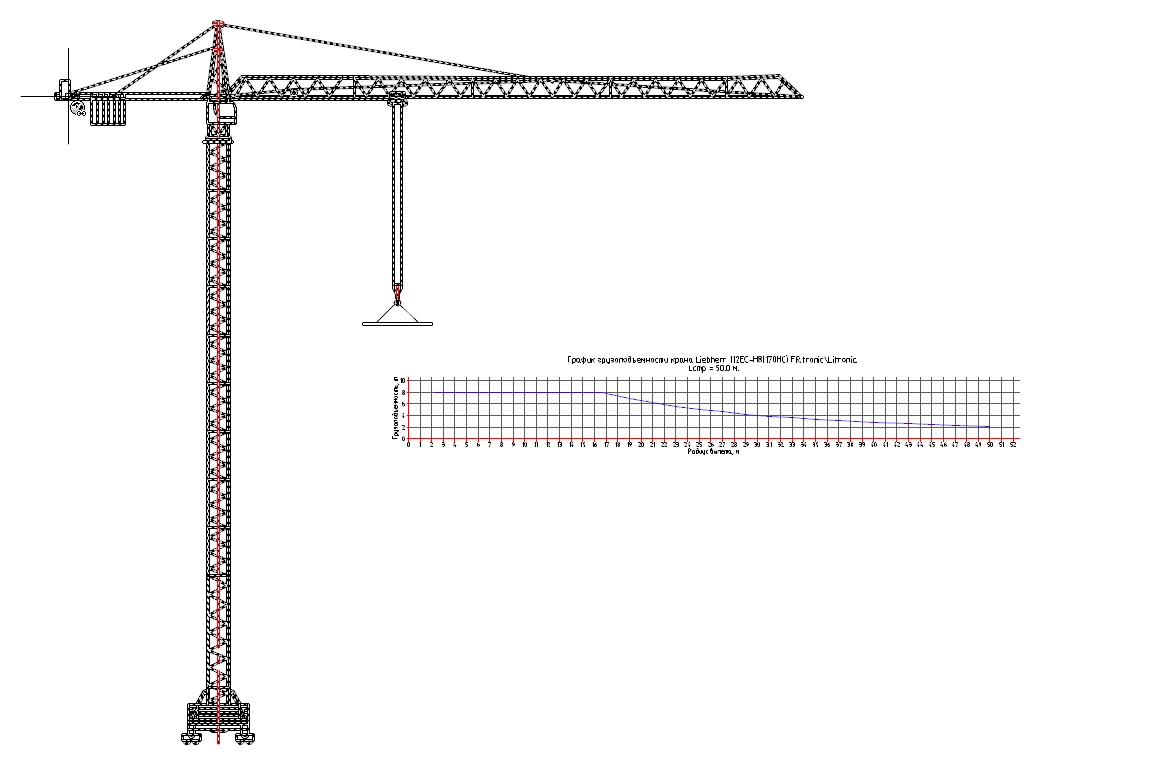

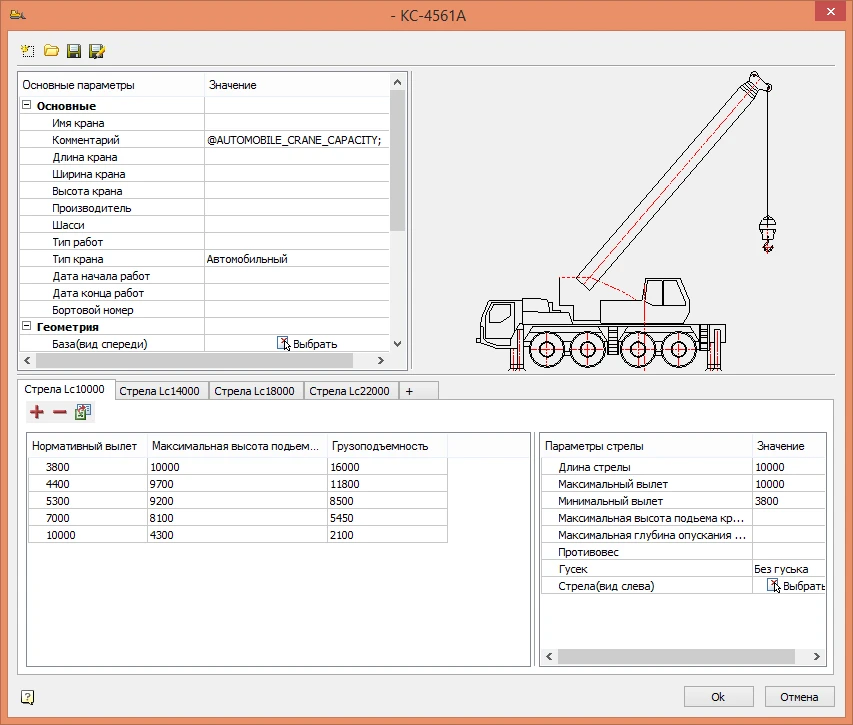

Подбор грузоподъемной техники
Для оформления чертежей используется база данных строительной техники и условно-графических обозначений этой техники.
Подбор грузоподъемных механизмов осуществляется с помощью различных фильтров.
В базе данных представлены грузоподъемные механизмы; техника для производства земляных работ; автомобильные подъемники; техника, обеспечивающая выполнение бетонных работ; буровая техника; автомобильный …
Линейные и точечные объекты оформления стройгенплана
Программа позволяет отрисовывать условные обозначения существующих и временных коммуникаций и других линейных объектов:
электрических сетей и колодцев, распределительных шкафов;
сетей водоснабжения и канализации, колодцев;
противопожарных сетей, гидрантов, противопожарных щитов;
постоянных и временных железных дорог;
путей движения и стоянки строительной техники;
местоположения стропальщ…

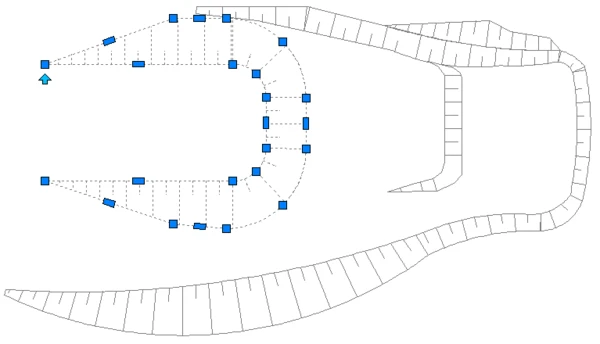

Отрисовка откосов
СПДС Стройплощадка предоставляет удобные инструменты отрисовки сложных откосов на плане.
При отрисовке откосов пользователю предоставлены следующие возможности:
отрисовка по полилинии, между полилиниями, обводка контура магнитом;
настройка высоты штриховки и толщины штрихов, типа обозначения укрепления;
настройка отображения бровки и подошвы, границ участков;
обозначение укрепления;
редакт…

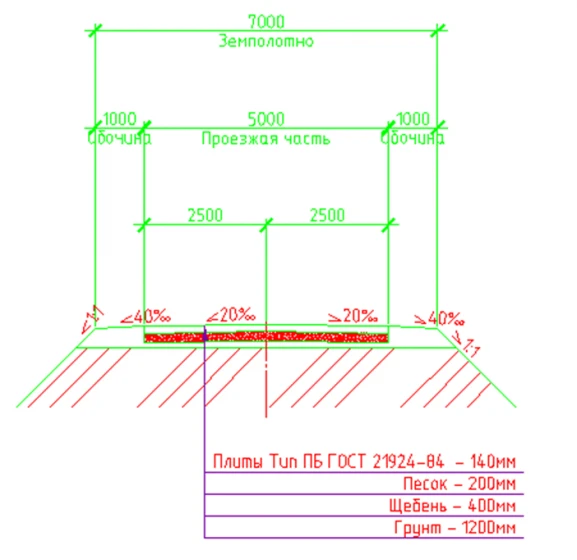

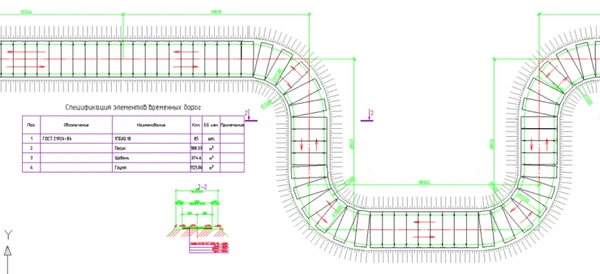

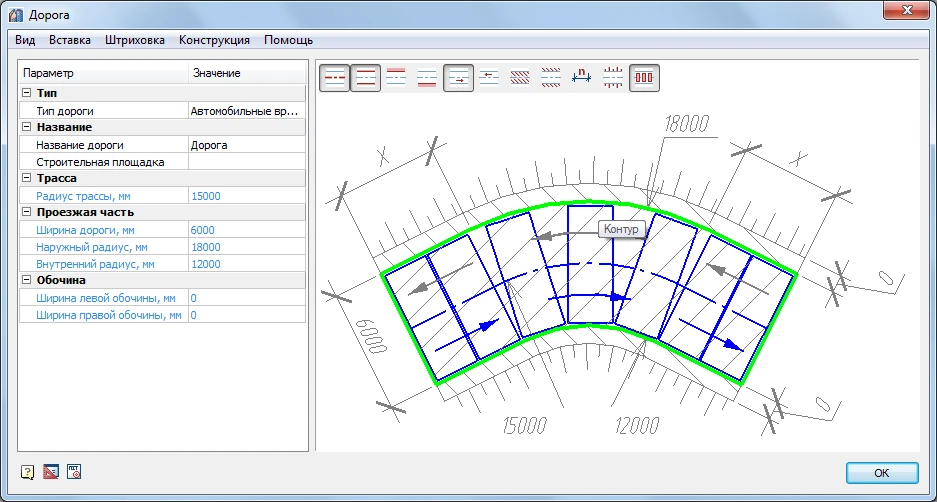

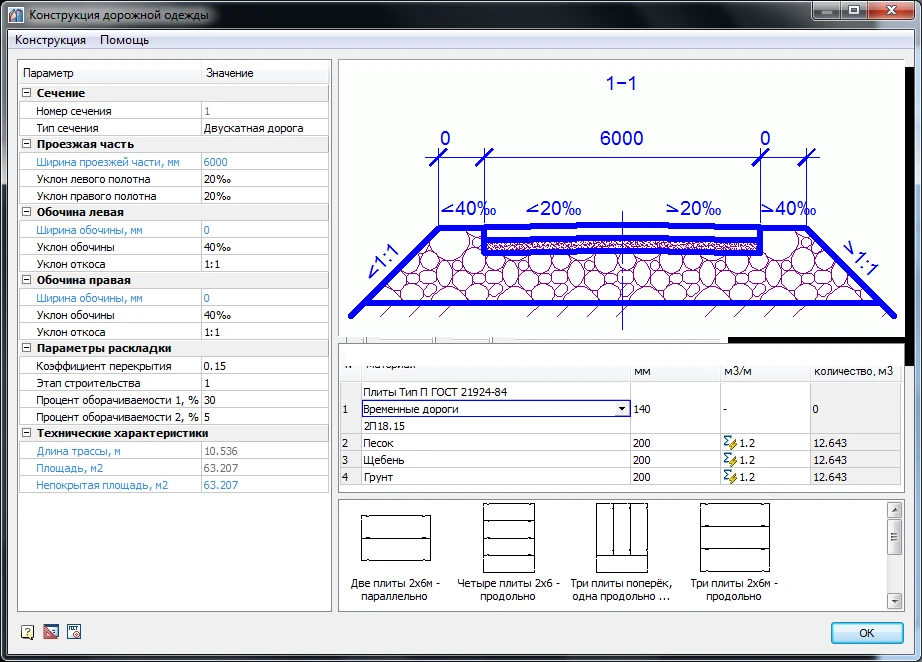

Проектирование временных дорог
Проектирование временных подъездных дорог — важная составляющая проекта организации строительства.
СПДС Стройплощадка содержит инструменты отрисовки временных и существующих автомобильных и пешеходных дорог, уширений и площадок для разворота.
Объекты дорог на чертеже являются полностью параметрическими и настраиваемыми, могут редактироваться с помощью «ручек» или в диалоге.
Программа содержит б…

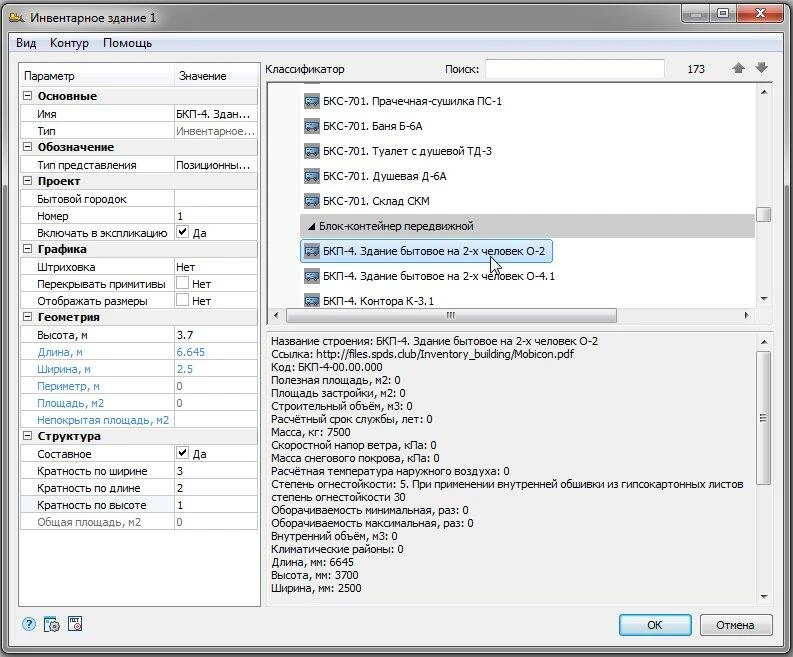

База данных временных зданий и сооружений
Программа позволяет отрисовывать в плане временные здания и сооружения на основании базы данных, содержащей их размеры и технические характеристики.

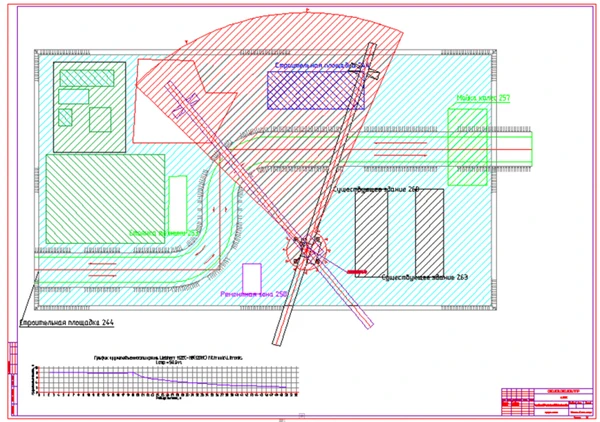

Оформление строительного генерального плана
Инструменты оформления строительного генерального плана обеспечивают задание следующих контуров:
строительная площадка;
бытовой городок;
стоянка техники;
ремонтная зона;
мойка колес;
складская площадка и объекты складирования;
временные, существующие, строящиеся и сносимые здания.
На основании объектов строительного генерального плана генерируются экспликации зданий и сооружений.
Прог…
Генерация отчетов

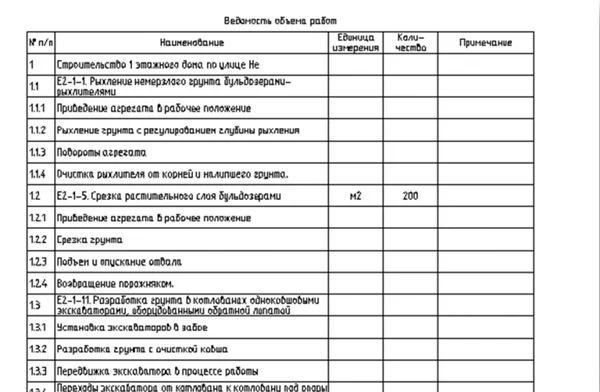

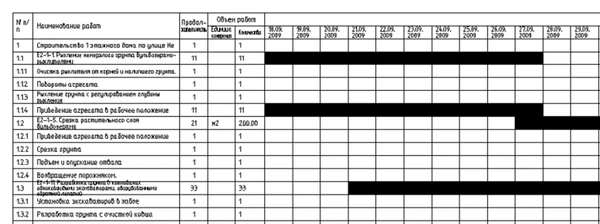

На основании введенных проектных данных формируются табличные отчеты: ведомость объемов работ, календарный план производства работ, календарные графики потребности в технике и персонале, а также график движения рабочей силы.

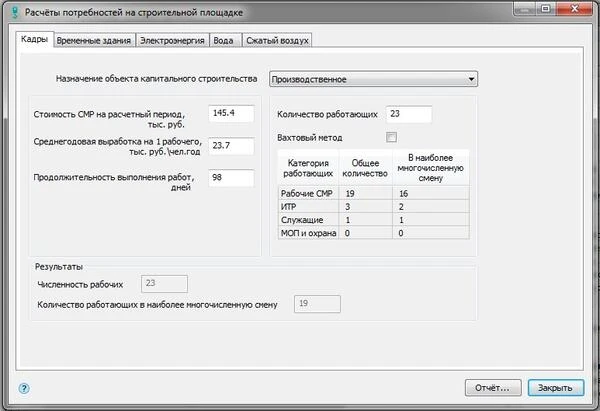

Расчеты
В СПДС Стройплощадка можно выполнить основные расчеты потребности в кадрах, временных зданиях, воде, электроэнергии и сжатом воздухе на основе МДС 12−46.2008.
Данные расчетов автоматически включаются в пояснительную записку, формируемую в Microsoft Word.

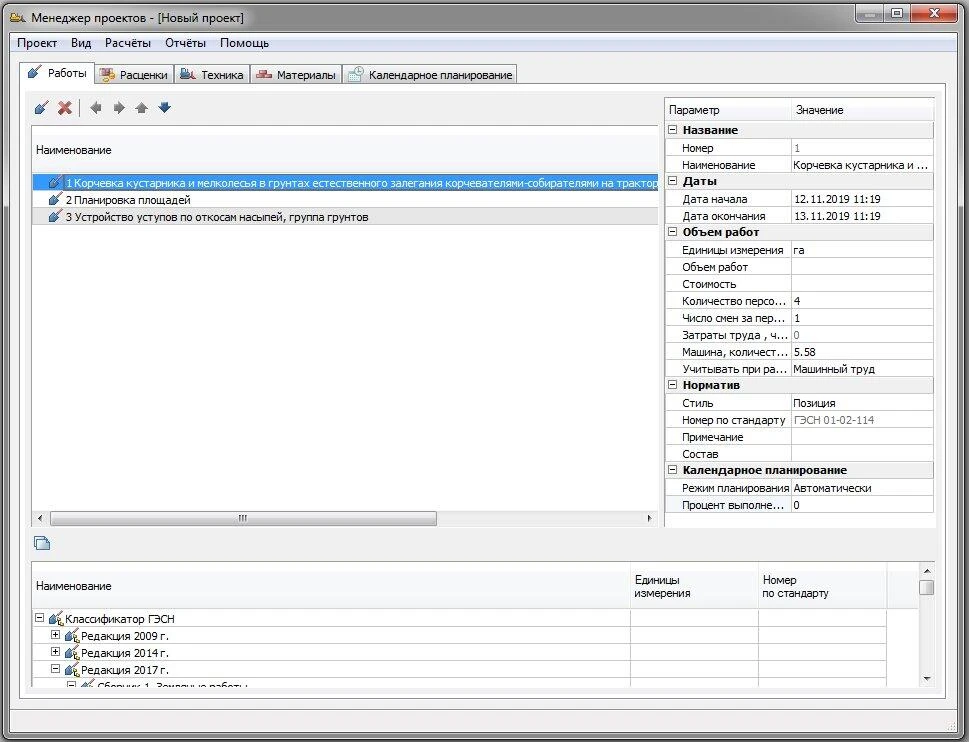

Менеджер проектов
Менеджер проектов предназначен для организации иерархии производимых работ, задания их объемов, единиц измерения и сроков выполнения. Менеджер проекта объединяет большинство инструментов СПДС Стройплощадка.
С помощью Менеджера проектов задаются техника и материалы, применяемые для выполнения тех или иных работ, указываются количество персонала и число смен за период.
Менеджер проектов оснащен ин…
Конфигурации
Новые возможности
Обеспечена поддержка ZWCAD 2024, AutoCAD 2024
На вкладке Кадры расчетов потребностей на строительной площадке в списке назначений объектов капитального строительства появился Линейный объект, при выборе которого расчет таблицы будет производиться по соответствующим данным
Реализовано формирование пояснительной записки в формате *.docx. Все новые шаблоны присутствуют в новом формате в дистрибутиве
В таблице УГО теперь будет показываться реальное отображение линейных объектов
В меню Отчеты менеджера проектов добавлен Календарный план строительства
Для его формирования у работ появились свойства Полная сметная стоимость и Стоимость строительно-монтажных работ, значения которых указываются пользователем в миллионах рублей.
Материалы, появляющиеся из расценок ГЭСН, теперь зачитывают продолжительность работы автоматически
Материалы, появляющиеся из расценок ГЭСН, теперь зачитывают продолжительность работы автоматически, исходя из дат начала и окончания работы, а дневная потребность высчитывается делением общей потребности на продолжительность потребления. Коэффициент поступления автоматически назначается равным 1.1, а коэффициент потребления — 1.3. При необходимости значения можно отредактировать.
В базу строительной техники добавлены
- Железнодорожный кран ЕДК-500;
- Железнодорожный кран ЕДК-1000;
- Железнодорожный кран ЕДК-2000;
- Железнодорожный кран КЖ-662;
- Укладочный кран УК 25/9−18;
- Мотовоз погрузочно-транспортный МПТ-6;
- Маневровый тепловоз ТЭМ1−1280;
- Платформа 13-Н451;
- Земснаряд ЗРД 1400/40.
У крана TDK-10.215 появилась возможность регулирования по высоте с помощью «ручки» на виде сбоку и виде спереди
Системные требования
Графическая платформа
- ZWCAD 2021-2024 (х64)
- AutoCAD 2019-2024 (x64)
- AutoCAD Architecture 2019?2024 (x64)
- Для работы СПДС Металлоконструкции обязательно наличие надстройки к AutoCAD — СПДС GraphiCS
Процессор
- Минимальные требования: Intel Pentium IV и выше
Оперативная память
- Минимальные требования: 1 Гб
- Рекомендуемые требования: 4 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
- 2 Гб и более на системном диске
Разрешение экрана
- Минимальные требования: 1280х1024 px
- Рекомендуемые требования: 1920х1080 px
Операционная система
- Microsoft® Windows® 11
- Microsoft® Windows® 10 (64-бит)
- Microsoft Windows 8 (64-бит)
Windows 7-64 редакций Ultimate, Professional, Home Premium.
СУБД
- Microsoft SQL Server 2005-2014;
- Microsoft SQL Server 2005-2014 Express Edition;
- PostgreSQL 12.
