Комплексная система Model Studio CS
Обеспечит автоматизацию проектной деятельности при оптимальной совокупной стоимости решения.
Трехмерное и информационное проектирование является наиболее эффективным направлением автоматизации проектных работ. Программных средств, позволяющих автоматизировать рабочее место проектировщика, много, но большинство из них способно решить лишь частные задачи инженера, никак не помогая ни в организации процессов коллективной работы и комплексного проектирования, ни в управлении ими.
Подробнее о продукте
СПДС Металлоконструкции
от 31 600 ₽
Также получить консультацию по программному продукту можете через мессенджеры
СПДС Металлоконструкции — специализированный продукт, который предназначен для автоматизации проектирования металлических конструкций и оформления проектно-конструкторской документации раздела КМ.
Все описаниеЗадачи
Оформление чертежей согласно ГОСТ 21.502−2016 «Правила выполнения рабочей документации металлических конструкций»;
Автоматическое формирование ведомости элементов и спецификаций металлопроката;
Создание планов, схем, разрезов и узлов металлических конструкций;
Создание различных конструктивных элементов металлических конструкций: колонн, балок, связей, листового проката, стропильных ферм, рамных каркасов и т.п..
О продукте
В качестве графической платформы СПДС Металлоконструкции обязательно используется надстройка к AutoCAD — СПДС GraphiCS.
Назначение программы: Ускорить подготовку графической конструкторской документации в рамках раздела КМ.
Задачи
Оформление чертежей согласно ГОСТ 21.502−2016 «Правила выполнения рабочей документации металлических конструкций».
Автоматическое формирование ведомости элементов и спецификаций металлопроката.

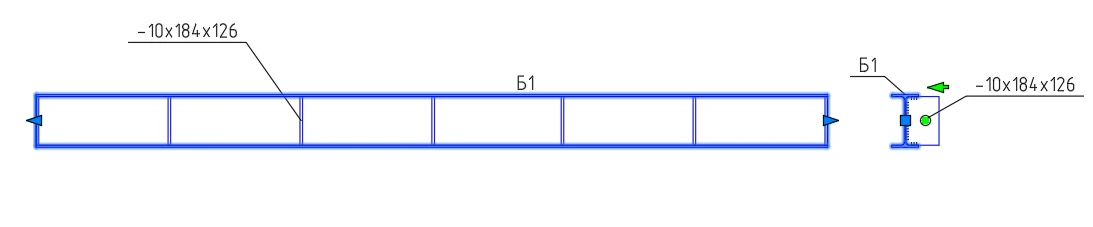

Создание планов, схем, разрезов и узлов металлических конструкций.
Создание различных конструктивных элементов металлических конструкций: колонн, балок, связей, листового проката, стропильных ферм, рамных каркасов и т.п..
Возможности

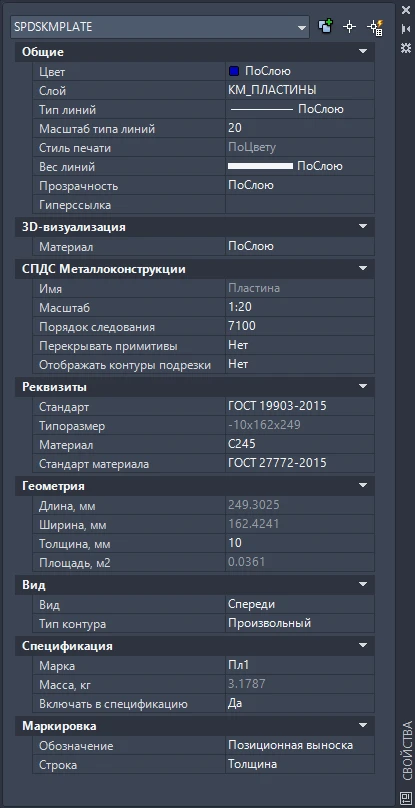

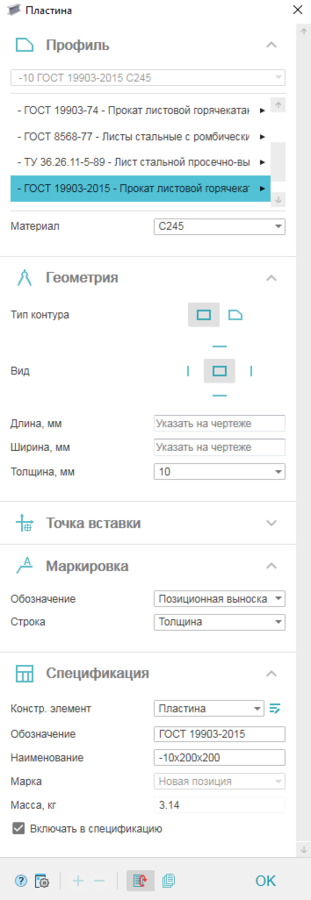

Команда создания пластин
Выбор листового проката и материала стали по ГОСТ;

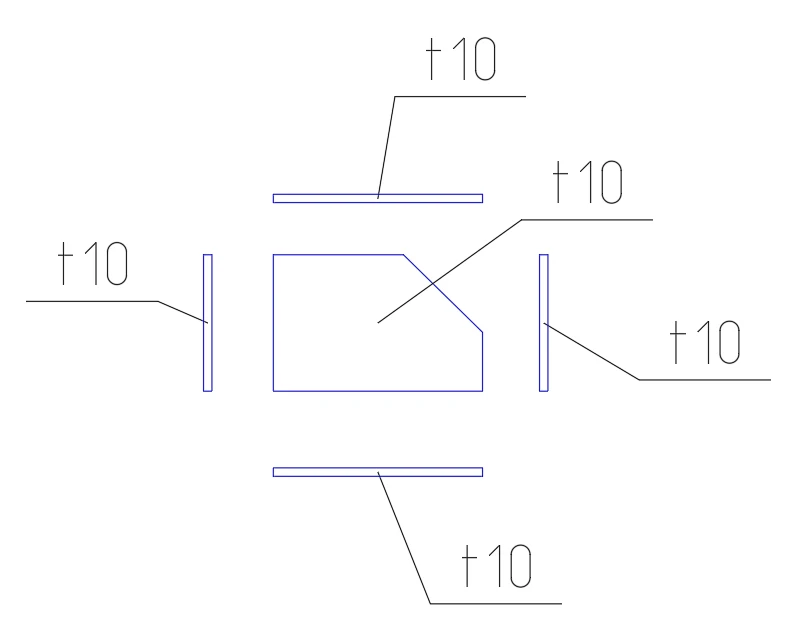

Задание пластине проекционного вида (сверху, снизу, спереди и т.д.);
Задание геометрии и точки вставки пластины;
Возможность выбора варианта маркировки пластины (типоразмер или толщина);
Редактирование геометрии пластин с помощью специальных «ручек»;
Автоматическое формирование обозначения и расчет массы;
Ассоциативная связь параметров для…

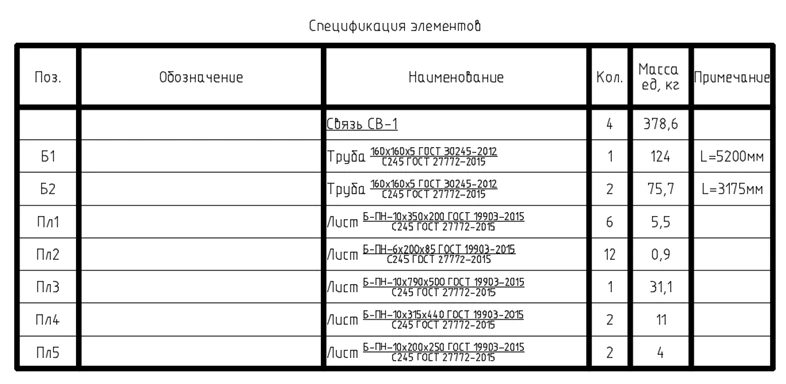

Спецификации
Для любой сборочной единицы могут быть автоматически сформированы:

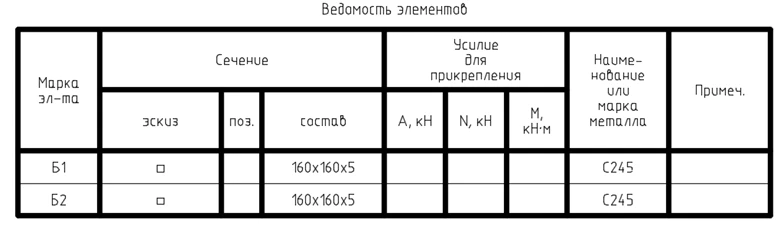

- ведомость элементов;

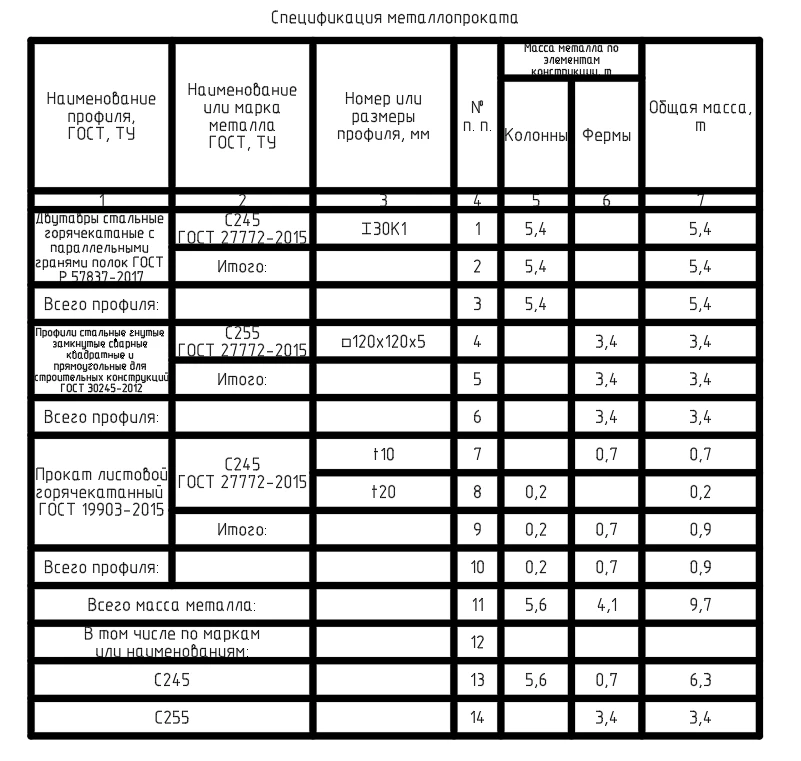

- спецификация металлопроката;
- спецификация элементов.
База элементов

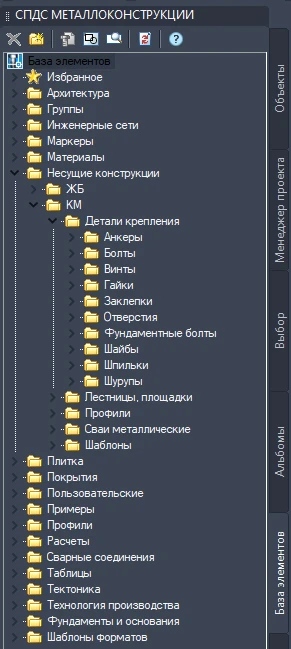

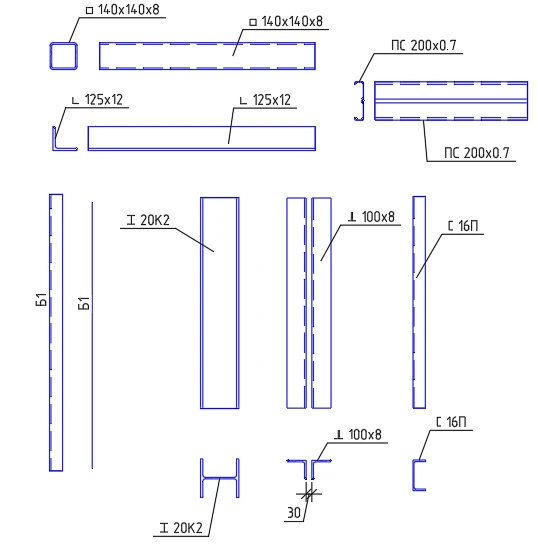

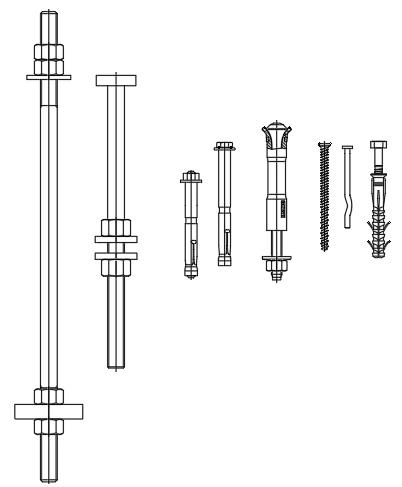

В программе имеется обширная база металлических элементов, которые можно добавлять в чертеж, редактировать их геометрию, изменять виды проекции, подрезать, использовать в спецификациях, отчетах и таблицах.
Команда "Переназначить вид"
Команда позволяет переносить выбранный объект между видами.

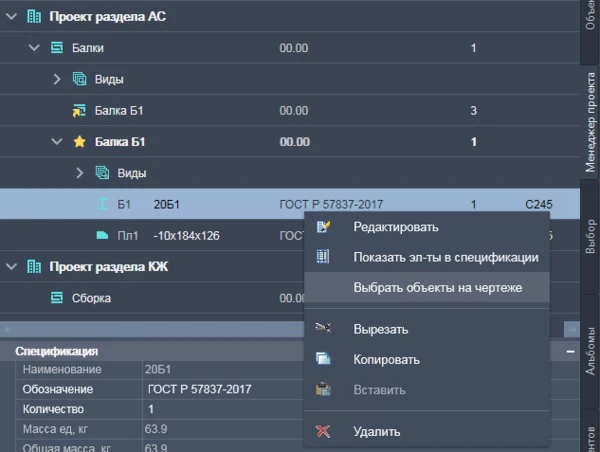

Команда "Выбрать объекты на чертеже"
Команда позволяет выбрать на чертеже все объекты данной марки.
Команда "Показать элементы в спецификации"

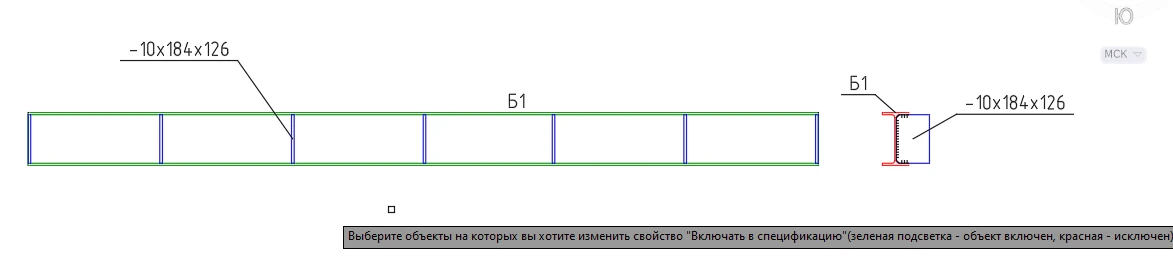

При запуске команды Показать элементы в спецификации подсвечиваются все вставки элемента на чертеже. Если вставка входит в спецификацию, то цвет подсветки — зеленый, если не входит — красный. С помощью селекции можно поменять состояние свойства Включать в спецификацию.

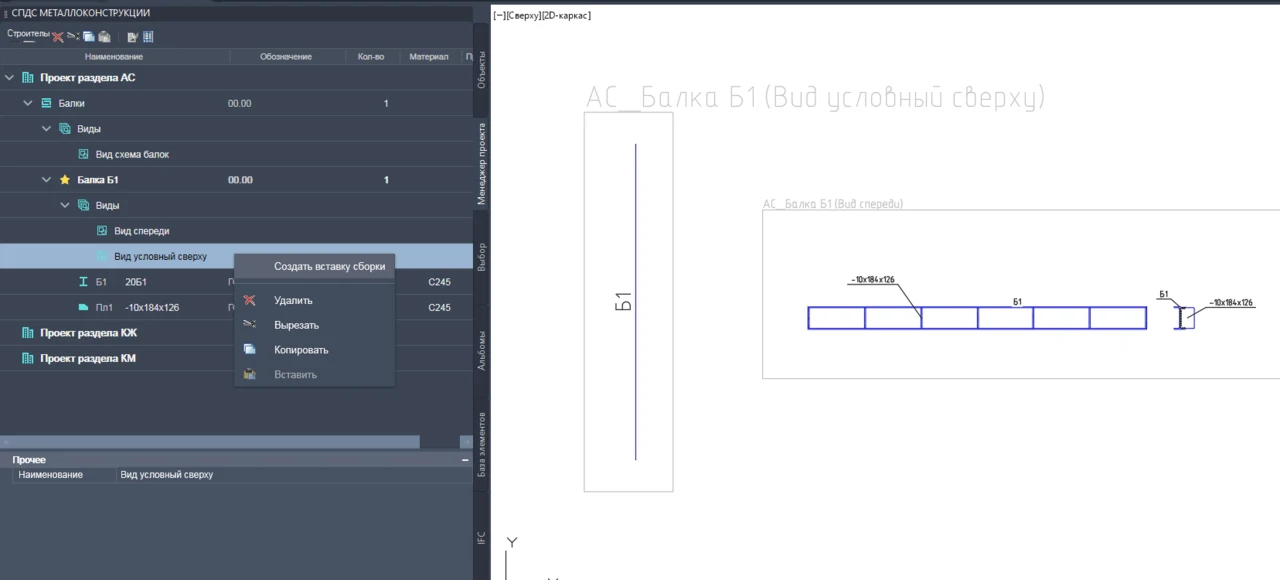

Команда "Вставка сборки"
Команда позволяет преобразовывать набор объектов во вставку сборки. Вставка сборки поддерживает ассоциативную связь параметров с исходными объектами. При редактировании меняются как исходный объект, так и его параметры на всех вставках сборки. Вставка сборки создается из вида. Вид при вставке подсвечивается зеленой рамкой.
Примечание. Вид, в который можно осуществить вставку сборки, должен принад…

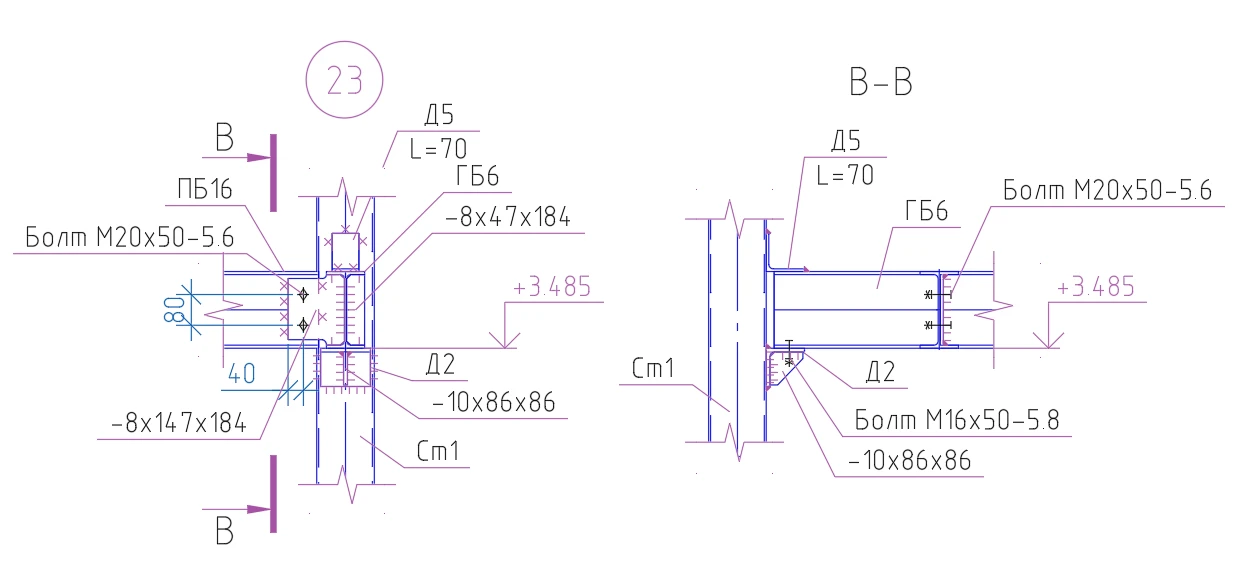

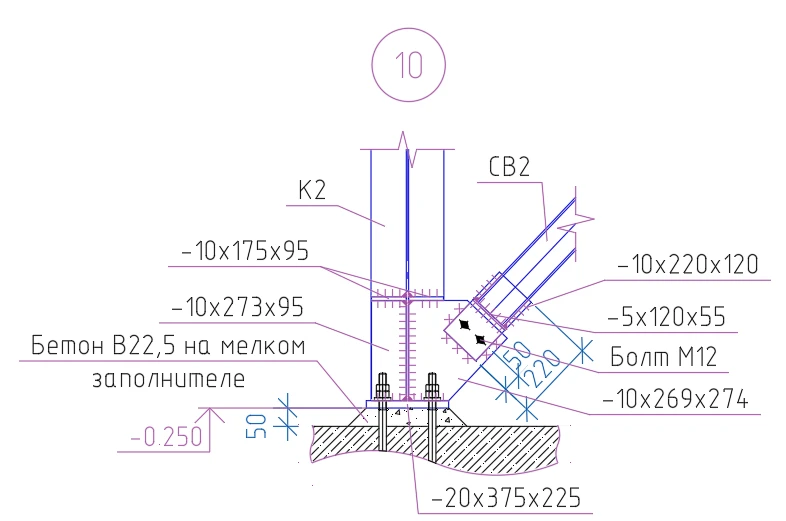

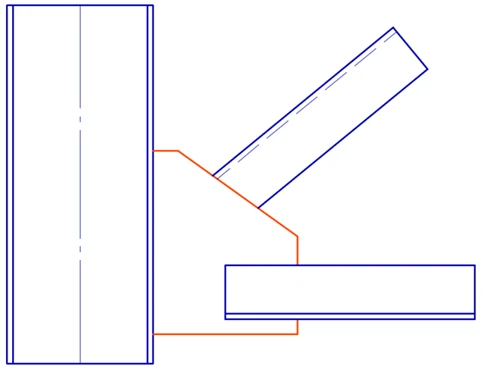

Узлы

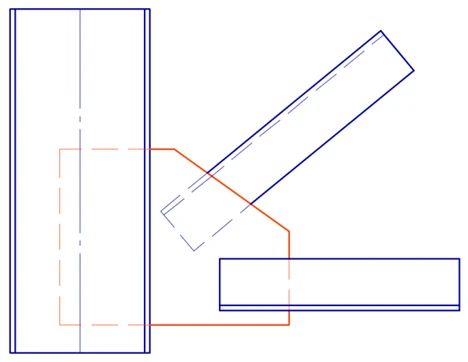

- Автоматическая маркировка и нумерация узлов на чертеже;
- Автоматическая подрезка профилей, входящих в узел;
- Автоматическая установка линий обрыва в узлах.
Режим перемещения элементов
Эта команда позволяет пользователю менять расположение элементов относительно друг друга.
При изменении положения конструктивных элементов на чертеже режим перемещения автоматически меняется в соответствии с новым расположением элементов.
Режим перекрытия элементов
Команда Режим перекрытия элементов позволяет пользователю по его усмотрению менять линии контура объекта в местах перекрытия на обычное или штриховое отображение.
При изменении положения конструктивных элементов на чертеже режим перекрытия автоматически меняется в соответствии с новым расположением элементов.
Подрезка профилей

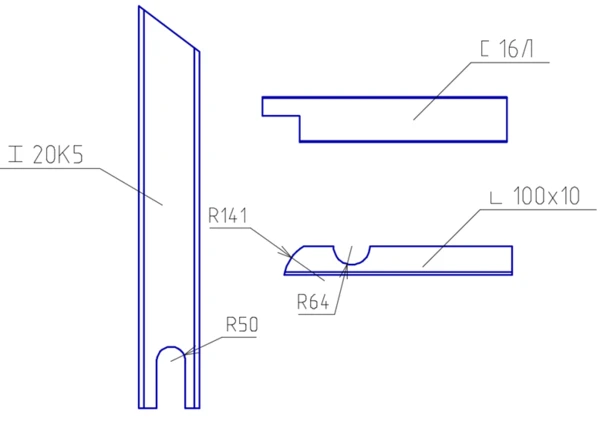

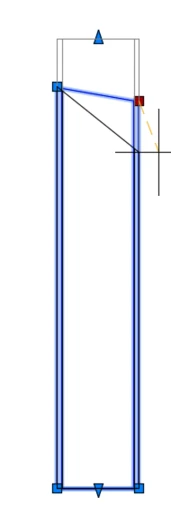

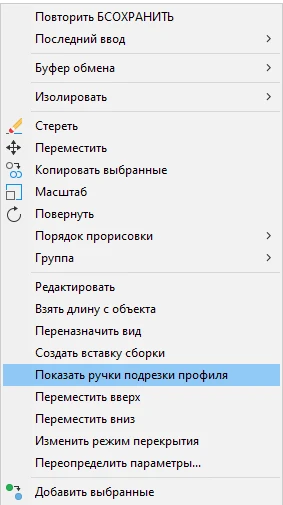

Команда Произвольная обрезка контура выполняет подрезку профиля до нужной длины и под необходимым углом. Ранее выполненные подрезки можно восстановить, используя команду Удалить контур обрезки. Возможна подрезка профиля с помощью специальных «ручек».
Менеджер проекта

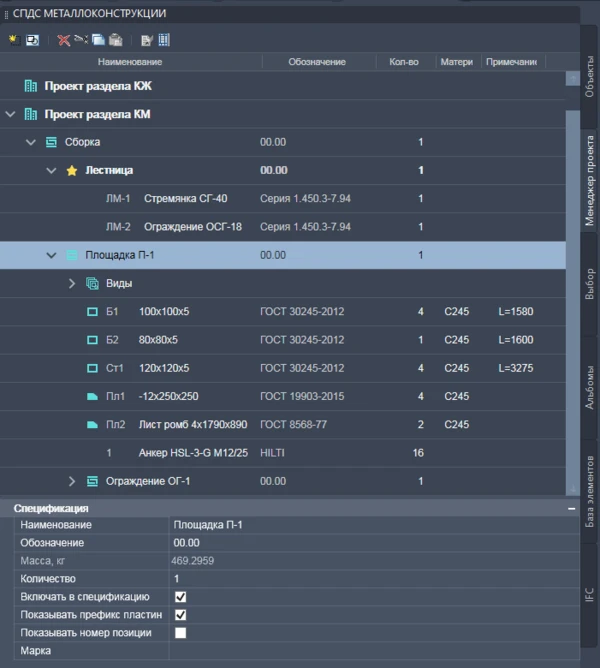

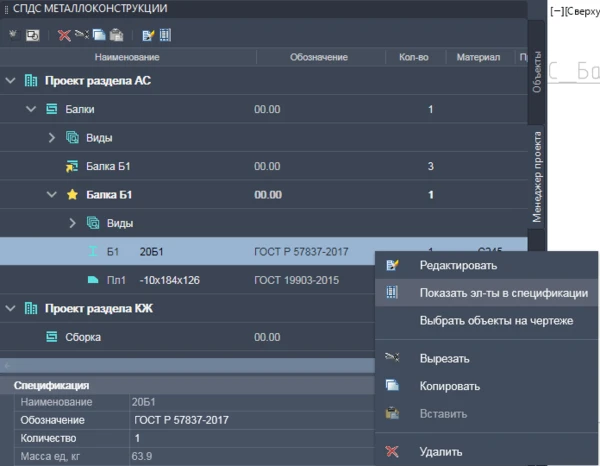

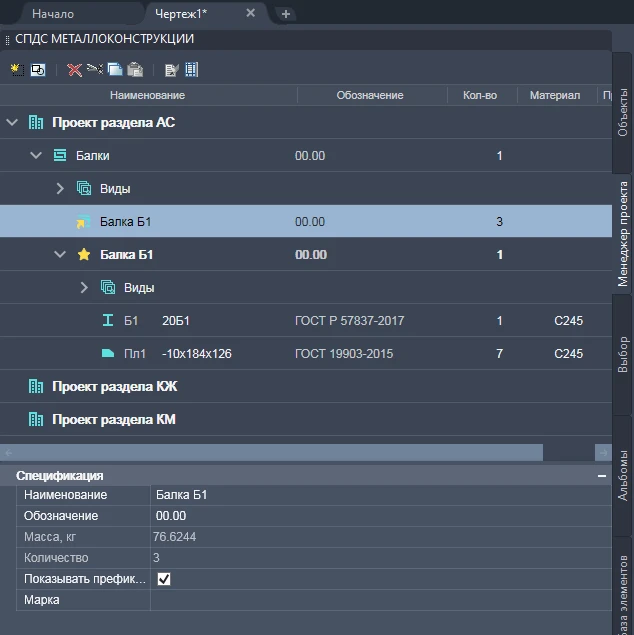

Менеджер проекта — инструмент, позволяющий организовать структуру проекта по сборочным единицам и элементному составу.
В менеджере проекта отображаются разделы проекта, сборки и состав элементов с параметрами, заданными ранее: маркой, обозначением и наименованием. Менеджер проекта позволяет редактировать параметры элементов, подсвечивать выбранный элемент на чертеже, копировать, перемещать элемен…
Панель инструментов

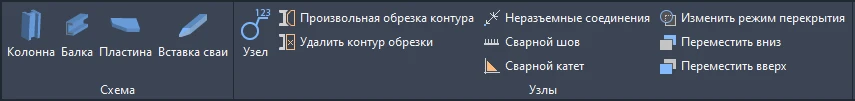

Все инструменты работы с программой расположены на одной вкладке ленты.
Конфигурации
Преимущества
Полностью автоматический расчет и формирование спецификаций
Полностью автоматическая ассоциативная связь чертежей и проекта
Автоматическое назначение позиций, марок и их отображение на чертеже
Параметрические объекты металлоконструкций
Работа в среде AutoCAD с использованием функционала СПДС GraphiCS
Новые возможности
Обеспечена поддержка AutoCAD 2024
Появилась возможность синхронизировать геометрию профилей КМ
Добавлена возможность редактирования штриховки на сечении профиля
В редакторе спецификаций появилась возможность задавать одинаковые префиксы для разных типов элементов
Добавлена возможность менять тип линий обрыва для контура узла
Появилась возможность создавать узел с объектов, находящихся в разных видах
Для профилей и пластин добавлена настройка Показывать/скрывать диалог перед вставкой объекта
В Инспектор свойств объекта добавлен параметр Площадь поверхности
Появилась возможность учитывать пластины в ведомости элементов, если для сборки задан тип сборки
Добавлены опции показа/скрытия линий геометрии для гнутых пластин
Появилась возможность создавать узлы по масштабу измерений
Для пластин добавлен новый параметр Учитывать с другим типом, позволяющий выбирать, с каким типом элемента будет учитываться в спецификации металлопроката выбранная пластина
Системные требования
Графическая платформа
- ZWCAD 2021-2024 (х64)
- AutoCAD 2019-2024 (x64)
- AutoCAD Architecture 2019?2024 (x64)
- Для работы СПДС Металлоконструкции обязательно наличие надстройки к AutoCAD — СПДС GraphiCS
Процессор
- Минимальные требования: Intel Pentium IV и выше
Оперативная память
- Минимальные требования: 1 Гб
- Рекомендуемые требования: 4 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
- 2 Гб и более на системном диске
Разрешение экрана
- Минимальные требования: 1280х1024 px
- Рекомендуемые требования: 1920х1080 px
Операционная система
- Microsoft® Windows® 11
- Microsoft® Windows® 10 (64-бит)
- Microsoft Windows 8 (64-бит)
Windows 7-64 редакций Ultimate, Professional, Home Premium.
СУБД
- Microsoft SQL Server 2005-2014;
- Microsoft SQL Server 2005-2014 Express Edition;
- PostgreSQL 12.
