СПДС GraphiCS
от 45 900 ₽
Также получить консультацию по программному продукту можете через мессенджеры
СПДС GraphiCS 2024 предназначен для автоматизации выполнения проектной и рабочей документации с учетом требований Системы проектной документации для строительства (СПДС).
Все описаниеЗадачи
О продукте
СПДС GraphiCS — приложение для быстрого и эффективного проектирования по ГОСТ. Интеллектуальные объекты СПДС автоматизируют безошибочное выполнение требований ГОСТ 21.101−2020 по оформлению проектно-технической документации, одновременно позволяя подготовить чертежи по единому стандарту предприятия.
Мощный функционал параметрических объектов значительно ускоряет проектирование, а автоматические отчеты исключают сметные ошибки в проекте.
Приложение является уникальным инструментом для подготовки проектной документации всех разделов проектирования и одновременно средством стандартизации работы проектировщиков. Программа повысит производительность труда любой проектной организации.
СПДС GraphiCS является платформой для собственных узкоспециализированных приложений, таких как Стройплощадка, Железобетон и Металлоконструкции.
СПДС GraphiCS 2024 совместим с графическими платформами:
- AutoCAD 2024, AutoCAD Architecture 2024;
- ZwCAD 2024.
Требования ГОСТ регламентируют необходимые графические обозначения различных элементов оформления чертежа. Для каждого графического обозначения ГОСТ создан объект СПДС GraphiCS (массив осей, выноска, отметка уровня, обозначение разреза и т.д.), интеллектуальность которого позволяет легко получить требуемое представление и задать атрибутивную информацию. Эти объекты являются общими элементами оформления, которые могут быть использованы в любом разделе электронной документации.
Кроме соблюдения требований ГОСТ, СПДС GraphiCS обеспечивает удобство при работе с разномасштабными представлениями фрагментов чертежа. Чтобы упростить оформление, исключить масштабирование изображения конструкции и ее элементов, используется масштаб элементов оформления чертежа (масштаб символов). Применение масштаба символов позволяет избежать создания множества размерных и текстовых стилей.
Возможности импорта/экспорта IFC-формата обеспечивают возможность использовать СПДС GraphiCS с различными САПР.
Возможности
Масштабы
В соответствии со значением масштаба символов элементы оформления СПДС GraphiCS на чертеже автоматически увеличиваются или уменьшаются. Ряд масштабов элементов оформления соответствует регламенту масштабов увеличения/уменьшения изображений на чертеже Единой системы конструкторской документации ГОСТ 2.302−68.
Изменение масштаба символов затрагивает следующие объекты:
текст и размеры в зависимос…
Текстовый стиль
Все объекты СПДС GraphiCS используют специальный векторный шрифт, соответствующий Единой системе конструкторской документации ГОСТ 2.304−81.
Палитра инструментов
Для управления параметрическими объектами базы и элементами оформления чертежа предусмотрена инструментальная палитра СПДС GraphiCS.
Палитра состоит из следующих вкладок:
Объекты (все объекты СПДС текущего чертежа);
База элементов;
IFC (импорт и просмотр модели в древовидной структуре);
Альбомы (формирование комплектов чертежей и пакетная печать);
Выбор (расширенный фильтр быстрой сортиров…
Общие элементы оформления
Инструменты СПДС GraphiCS встраиваются в ленту графической платформы двумя вкладками: СПДС и СПДС Мастер объектов.
Общие элементы оформления используются в любом разделе проекта, обеспечивая выполнение следующих функций:
отрисовка отдельных координационных осей, ортогональных и полярных массивов; простановка и выравнивание отметок уровня (автоматическое определение значений отметок);
отрисовк…
Архитектура
Комплекс инструментов предназначен для формирования поэтажных планов и автоматической генерации необходимых отчетов по ним. Все применяемые объекты являются параметрическими, легко размещаются на чертеже и впоследствии редактируются.
Графический объект Стена предназначен для создания как прямолинейных, так и дуговых участков стен. Шаблон стен позволяет создавать многослойные стены. К хранящимся…
Инженерные коммуникации
Комплекс инструментов для инженерных сетей позволяет формировать разводку внутренних коммуникаций на плане. Построение инженерных сетей реализовано функционалом коннекторов, оборудования и трасс.
В базу данных по умолчанию включены шаблоны трасс, оборудования и коннекторов, предназначенные для оформления чертежей вентиляции и внутреннего газоснабжения.
Утилиты
В сочетании с общими элементами оформления чертежа утилиты обеспечивают выполнение небольших задач:
создание пользовательской штриховки, позволяющей пополнить стандартный набор образцов для закрашивания области;
упорядоченное расположение копий объектов посредством расширенного функционала массивов;
раскладку плитки;
создание узла в нужном масштабе с основного изображения — с помощью копиров…
Специализированные инструменты
Специализированные возможности обеспечиваются уникальным набором инструментов, позволяющим создавать пользовательские объекты, управлять их поведением и передавать данные в табличные формы.
Среди этих инструментов:
универсальный маркер;
группа объектов;
Мастер объектов (позволяет создавать пользовательские объекты);
табличный редактор.
…

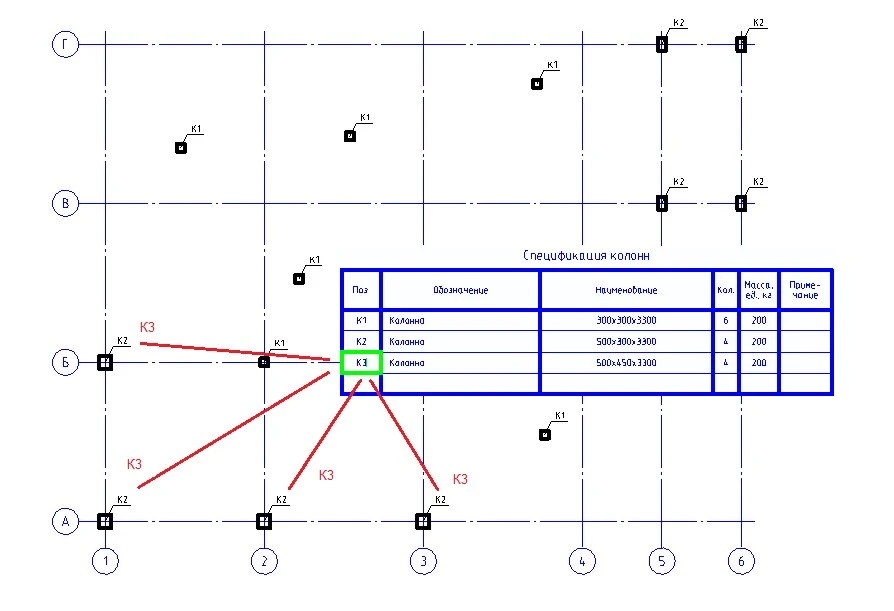

Универсальный маркер
Универсальный маркер специально разработан для создания связи между произвольным графическим объектом (примитивом) графической платформы и табличной формой, под которой подразумевается любая спецификация, ведомость, экспликация, созданная инструментом Таблицы СПДС GraphiCS.
Универсальный маркер является транслятором данных из объектов чертежа в таблицу посредством атрибутов маркера. Количество …
Мастер объектов
Мастер объектов — простой и удобный параметрический инструмент для создания типовых деталей с набором правил поведения.
Основные возможности:
встроенный механизм распознавания пользовательской графики с возможностью указания табличных параметров;
редактор скриптов, с помощью которого создается и редактируется описание поведения детали в контексте сборки;
импорт табличных данных из внешних фа…
Табличный редактор
Табличный редактор разработан в СПДС GraphiCS для быстрого создания и редактирования любых отчетов проектно-конструкторской документации (спецификаций, экспликаций, ведомостей и т.д.) в пространстве модели или листа чертежа. Многие инструменты интуитивно понятны пользователям по аналогичным функциям в MS Word и MS Excel.
В распоряжении пользователя — более тридцати готовых шаблонов таблиц по ГО…
Конфигурации
Новые возможности
Появилась настройка, включающая ориентирование объектов оформления в соответствии с текущей ПСК.

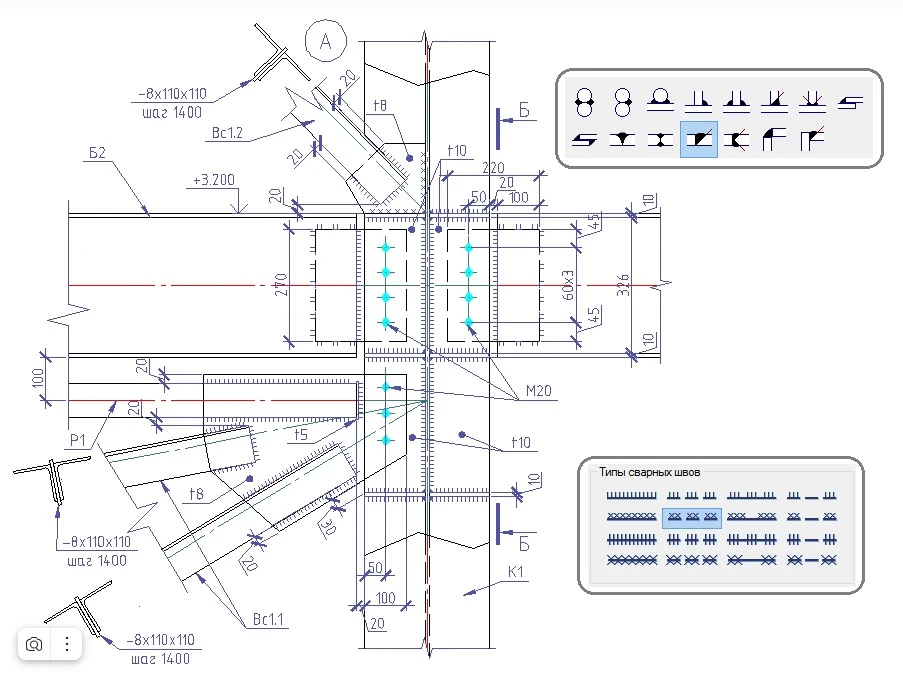

При установленном флажке все виды выносок, отметки уровня, различные обозначения, таблицы и форматы, универсальный маркер, граничные формы, сварные швы и соединения, строительные оси и массивы осей будут создаваться в плоскости XY текущей системы координат.
В таблице добавлены «горячие клавиши» сдвига строк и столбцов
- «Ctrl+Alt+[стрелка вверх]» — перемещение строки вверх;
- «Ctrl+Alt+[стрелка вниз]» — перемещение строки вниз;
- «Ctrl+Alt+[стрелка влево]» — перемещение столбца влево;
- «Ctrl+Alt+[стрелка вправо]» — перемещение столбца вправо.
Реализована команда, осуществляющая пересчет всех таблиц nanoCAD на чертеже разом
В базу материалов добавлены ГОСТы
- ГОСТ 1050–2013;
- ГОСТ 14637–89;
- ГОСТ 16523–97;
- ГОСТ 19281–2014;
- ГОСТ 27772–2021;
- ГОСТ 17066–94;
- ГОСТ 380–2005;
- ГОСТ 4041–71;
- ГОСТ 4041–2017;
- ГОСТ Р 54301−2011;
- ГОСТ 30246–2016;
- ГОСТ 10702–2016;
- ТУ 14−106−321−2010;
- ГОСТ 16523–97;
- ГОСТ 11036–75;
- ГОСТ 19281–2014;
- ГОСТ 19903–2015;
- ГОСТ 14637–89;
- ГОСТ 19903–2015;
- ГОСТ 1051–73;
- ГОСТ 19281–2014;
- ГОСТ 1577–93;
- СТО АСЧМ 20−93;
- ТУ 0925−016−00186269−2016.
В базу данных добавлены
- шайбы плоские по новому стандарту ГОСТ IS7092−2016;
- профили СТО АСЧМ 20−93 и ТУ 0925−016−00186269−2016.
Системные требования
Графическая платформа
- ZWCAD 2021-2024 (х64)
- AutoCAD 2019-2024 (x64)
- AutoCAD Architecture 2019-2024 (x64)
Процессор
- Минимальные требования: Intel Pentium IV и выше
Оперативная память
- Минимальные требования: 1 Гб
- Рекомендуемые требования: 4 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
- 2 Гб и более на системном диске
Разрешение экрана
- Минимальные требования: 1280х1024 px
- Рекомендуемые требования: 1920х1080 px
Операционная система
- Microsoft® Windows® 11
- Microsoft® Windows® 10 (64-бит)
- Microsoft Windows 8 (64-бит)
Windows 7-64 редакций Ultimate, Professional, Home Premium.
СУБД
- Microsoft SQL Server 2005-2014;
- Microsoft SQL Server 2005-2014 Express Edition;
- PostgreSQL 12.
