"Ресурс" - НТП Трубопровод
от 49 500 ₽
Также получить консультацию по программному продукту можете через мессенджеры
Программа предназначена для расчета остаточного ресурса элементов трубопровода под действием коррозионно-эрозионного воздействия и по своим возможностям не имеет отечественных аналогов.
Все описаниеЗадачи
Расчет гамма-процентного остаточного ресурса в условиях коррозионно-эрозионного износа стенки;
Расчет остаточного ресурса трубопровода по статистике отказов его элементов;
Расчет наработки на отказ трубопровода после гидравлических испытаний повышенным давлением;
Программа поставляется с базой данных механических характеристик материалов трубы в зависимости от температуры.
О продукте
Программа предназначена для расчета остаточного ресурса элементов трубопровода под действием коррозионно-эрозионного воздействия и по своим возможностям не имеет отечественных аналогов.
Использование программы позволяет повысить безопасность эксплуатации трубопроводов при сокращении трудозатрат на этапе анализа результатов диагностики (измерений толщины).
Использование программы уменьшает время расчета, и дает возможность обработки большого обьема данных, без расчета «вручную» по сложной методике.
Программа рекомендуется для использования при диагностике трубопроводов в нефтеперерабатывающей, химической, нефтехимической, газовой, нефтедобывающей, теплоэнергетической и других отраслях промышленности.
Благодаря продуманной организации диалогового ввода и встроенной документации с методическим описанием освоение программы не требует специального обучения и не занимает много времени.
Задачи
Расчет гамма-процентного остаточного ресурса в условиях коррозионно-эрозионного износа стенки.
Расчет остаточного ресурса трубопровода по статистике отказов его элементов.
Расчет наработки на отказ трубопровода после гидравлических испытаний повышенным давлением.
Программа поставляется с базой данных механических характеристик материалов трубы в зависимости от температуры.
Возможности

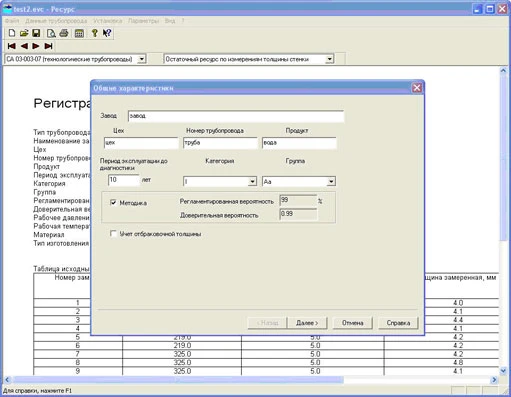

Интерфейс
Программа «Ресурс» имеет современный наглядный и интуитивно понятный пользовательский интерфейс.
Расчет гамма-процентного остаточного ресурса в условиях коррозионно-эрозионного износа стенки
Износ рассматривается как линейный во времени процесс с нормальным распределением скорости износа по элементам трубопровода. Возможен учет деградирующих свойств материала.
Расчет остаточного ресурса трубопровода по статистике отказов его элементов
Предполагается, что трубы и трубные детали являются набором однородных элементов со случайным разбросом механических свойств и внешних воздействий. Данный тип расчета позволяет учесть язвенную коррозию элементов трубопровода.
Расчет наработки на отказ трубопровода после гидравлических испытаний повышенным давлением
В расчете возможно варьирование коэффициентом перегрузки при гидравлических испытаниях.
Нормы
Расчет проводится в соответствии с:
"Методикой вероятностной оценки остаточного ресурса технологических стальных трубопроводов", согласованной Госгортехнадзором России 11.01.1996;
ОСТ 153-39.4-010-2002 Методика определения остаточного ресурса нефтегазопромысловых трубопроводов и трубопроводов головных сооружений;
"Методикой комплексного диагностирования технического состояния и вероятностн…
Базы данных
Программа поставляется с базой данных механических характеристик материалов трубы в зависимости от температуры.
Интерфейс
Благодаря продуманной организации диалогового ввода и доступной в любой момент контекстной подсказке освоение программы не требует специального обучения и не занимает много времени. Алгоритм программы детально описан в Руководстве пользователя, которое также содержит и общие методические разъяснения смысла и взаимосвязи основных понятий при расчете и выборе предохранительных клапанов.
Номенклатура рассчитываемых свойств жидкой и газообразной фаз включает
Плотность;
Коэффициент сжимаемости;
Кинематическая вязкость;
Динамическая вязкость;
Энтропия;
Давление насыщенных паров;
Теплопроводность;
Поверхностное натяжение;
Энтальпия;
Изобарная теплоемкость;
Изохорная теплоемкость газов;
Скорость звука для газов;
Показатель адиабаты для газов;
Выполняется пересчет разгонки по Энглеру в разгонку по ИТК;
Для мазутов (жидкости) …
На линии насыщения рассчитываются следующие свойства
Давление насыщенных паров;
Температура насыщенных паров;
Энтальпия;
Энтропия;
Изобарная теплоемкость;
Изохорная теплоемкость для газов;
Динамическая вязкость;
Плотность;
Теплота парообразования;
Кинематическая вязкость;
Показатель адиабаты для газов;
Скорость звука для газов;
Поверхностное натяжение;
Коэффициент сжимаемости.
…
Программа позволяет находить следующие величины, относящиеся к задачам фазового равновесия
Однократное испарение;
Давление точки кипения;
Давление точки росы;
Температура после досселирования (IT-диаграмма);
Изоэнтропное расширение (TS-диаграмма);
Температуру точки кипения;
Температуру точки росы;
Расход при изоэнтропном расширении с учетом критического истечения;
Температура заданного мольного % отгона пара.
…
Сервисные функции
Дополнительно к расчету свойств и фазовых равновесий программа имеет следующие сервисные функции:
- Пересчитываются физические величины и единицы состава;
- Выдается справка по опорным константам индивидуальных веществ из информационной базы (молекулярному весу, критическим температуре и давлению и др.).
Конфигурации
Новые возможности
Версия 2.01 программы Ресурс
- Реализован расчет остаточного ресурса для технологических трубопроводов в соответствии со стандартом ассоциации «Ростехэкспертиза» СА 03-003-07 вместо РТМ 38.001-94;
- Добавлен новый документ по расчету остаточного ресурса – ОСТ 153-39.4-010-2002;
- Введено обозначение для точек измерений в одном сечении (по образу циферблата часов);
- Учтены требования новых правил безопасности для технологических трубопроводов СА 03-005-07;
- Учет деградации свойств по значениям твердости HB и HB0,2 по ГОСТ 22761-77 и ГОСТ 22762-77;
- Генерация отчета для исходных данных и результатов расчета по настраиваемому шаблону;
- Исправлены неточности, найденные в процессе эксплуатации предыдущей версии.
Версия 2.02 программы Ресурс
Изменения расчёта остаточного ресурса технологических трубопроводов в соотвествии СА 003.003-07 изм.3.
Версия 2.03 программы Ресурс
Переход на новый электронный ключ Sentinel SuperPro.
Версия 2.04 программы Ресурс
Добавлена поддержка Windows 8 и выше.
Системные требования
Оперативная память
- Минимальные требования: 1 Гб
- Рекомендуемые требования: 2 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Разрешение экрана
- Минимальные требования: 1024х768 px
- Рекомендуемые требования: 1280х1024 px
Операционная система
- Windows 7 (32-bit, 64-bit);
- Windows 8 (32-bit, 64-bit);
- Windows 10 (32-bit, 64-bit).
