Конфигурация «ReClouds»
от 225 600 ₽
Также получить консультацию по программному продукту можете через мессенджеры
Компонент nanoCAD Облака точек для обработки данных 3D-сканирования и решения инженерных и информационных задач в области геодезии, машиностроения, строительства, инфраструктурного и метрологического мониторинга
Все описаниеЗадачи
Мониторинг технического состояния объектов и экологической обстановки;
Трехмерное моделирование, в том числе имитационное;
Поиск геометрических коллизий;
Вычисление площадей и объемов.
О продукте
Конфигурация «ReClouds» - Компонент nanoCAD Облака точек для обработки данных 3D-сканирования и решения инженерных и информационных задач в области геодезии, машиностроения, строительства, инфраструктурного и метрологического мониторинга.
Задачи
Мониторинг технического состояния объектов и экологической обстановки.
Трехмерное моделирование, в том числе имитационное.
Поиск геометрических коллизий.
Вычисление площадей и объемов.
Поиск элементарных геометрических форм и сложных технологических систем.
Послойная векторизация и построение поэтажных планов.
Создание ЦММ/ЦМР.
Классификация и сегментация облаков точек.
Предварительный анализ и обработка результатов 3D-сканирования.
Возможности
Панель сегментации по данным распознанных композитных форм
Команда PC_SEGMENTATION_FROM_FEATURES для добавления в панель сегментации распознанных форм, которые являются агрегатными.
Команда вычисления фрактальной размерности
Команда PC_COMPUTE_FRACTAL_DIMS для вычисления фрактальной размерности точек облака.
Включение атрибута «Класс» в командной строке
При необходимости можно включить атрибут «Класс», если в облаке он отсутствует, при запуске команд классификации точек (любым методом).
Панель «Регистрация по опорным точкам»
- Возможность регистрации трансформированных облаков точек;
- Интеллектуальный подбор параметров итеративной регистрации.
Панель «Регистрация по парам соответствующих точек»
Сообщение при импорте некорректных файлов маркеров.
API для работы с инструментами облаков точек
API на С++ к инструментам модулей сегментации, фильтрации и классификации.
Шаблон чертежа для работы с облаками точек
Предусмотрен шаблон чертежа с настройкой единиц измерения в метрах и автоматической конвертацией единиц после импорта данных.
Функционал для работы с данными ВЛС
Команда PC_ADJUST для автоматического выравнивания облака точек, полученного из разных источников или маршрутов, без использования данных о траектории сканера;
Команда PC_ADJUST_WITH_TRAJECTORY для выравнивания облака точек с учетом данных о траектории носителя.
Команда PC_CLOUDS_TO_DEM для преобразования облака точек в цифровую модель рельефа (DEM), позволяющего создавать регулярные сетки …

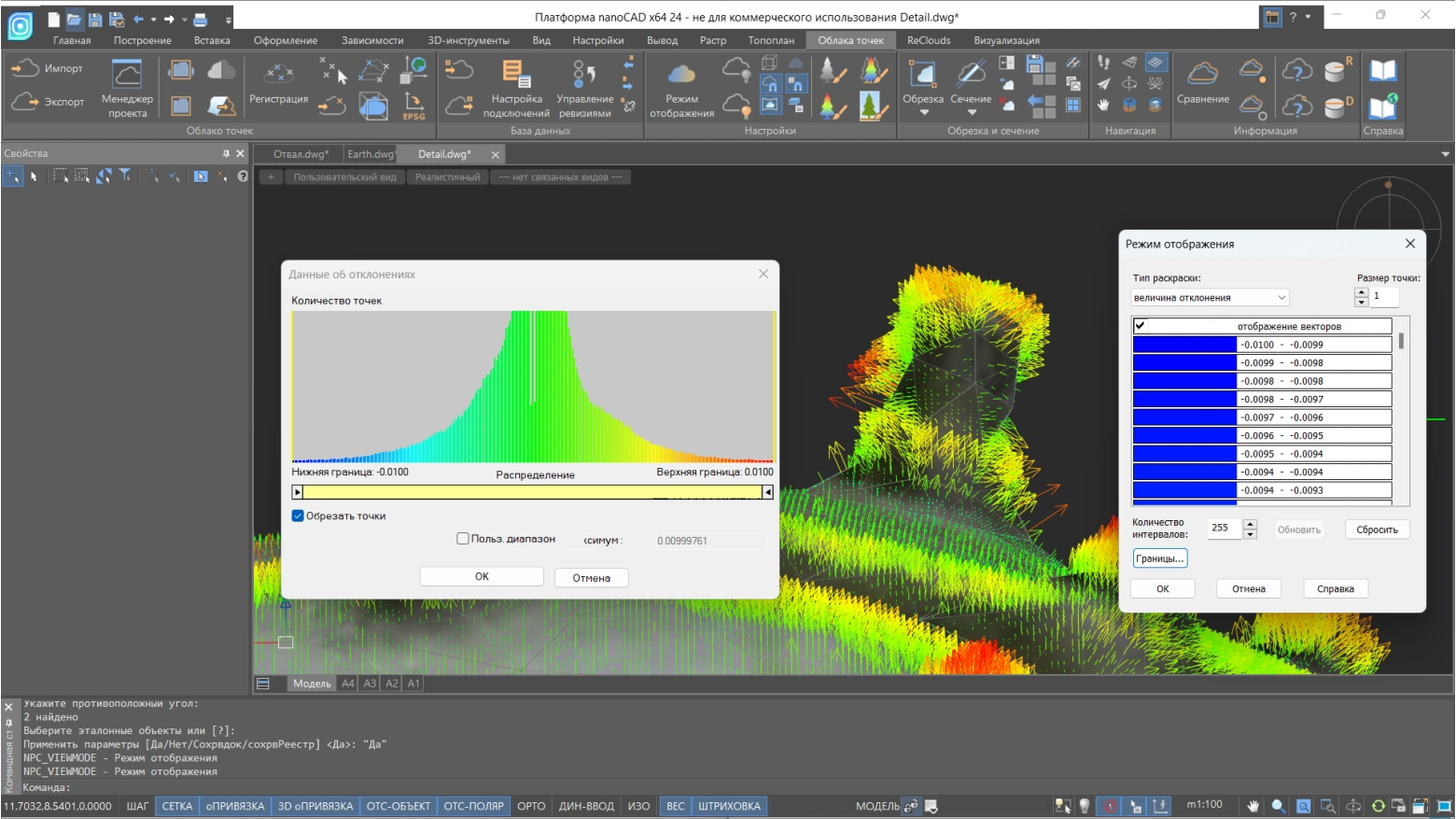

Отображение отклонений
Режим отображения результатов выполненного сравнения с возможностью настройки дополнительных параметров.

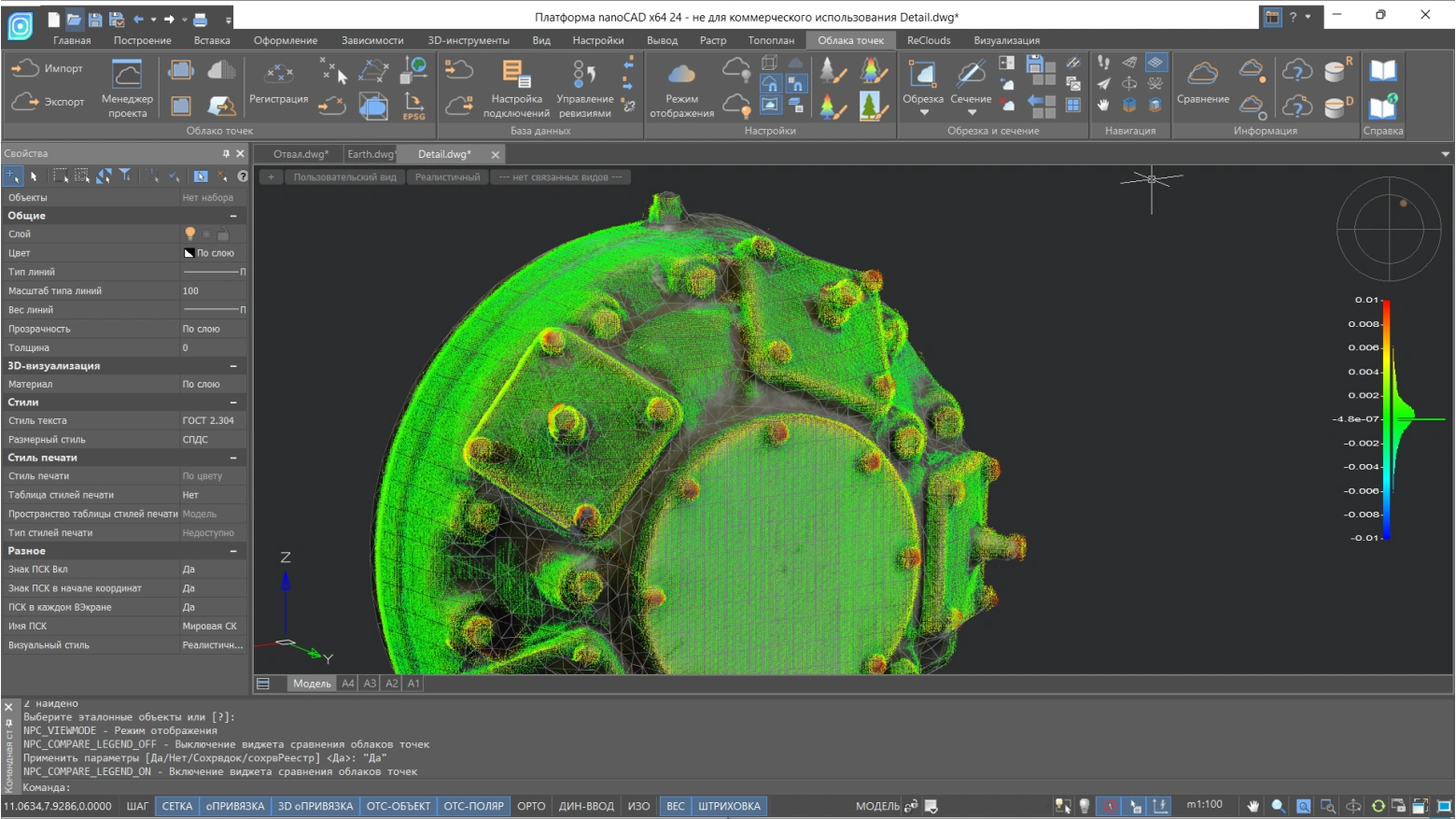

Сравнение облака точек
Инструмент, позволяющий оценить степень совпадения двух облаков точек между собой или облака точек с моделью.

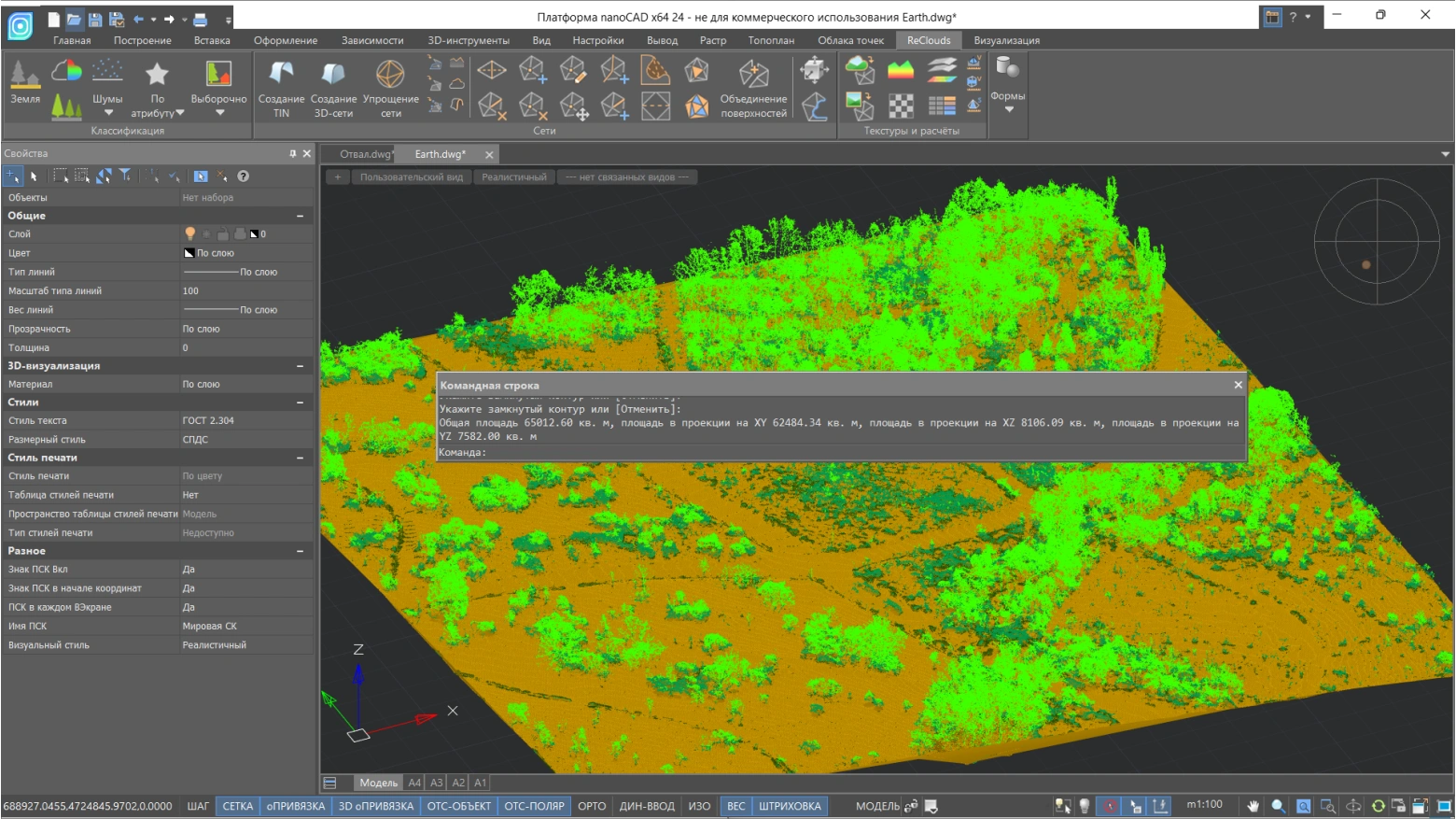

Расчет площади
Команда, предназначенная для определения площади участка поверхности. Рассчитываются как общая площадь, так и площади в проекциях на плоскости.
Расчет объема
Набор инструментов для расчета объемов между моделью и облаком точек, внутри контура или между моделями. Вычисляется общий, балансовый объем, а также рассчитываются величины снимаемого и насыпаемого объемов.

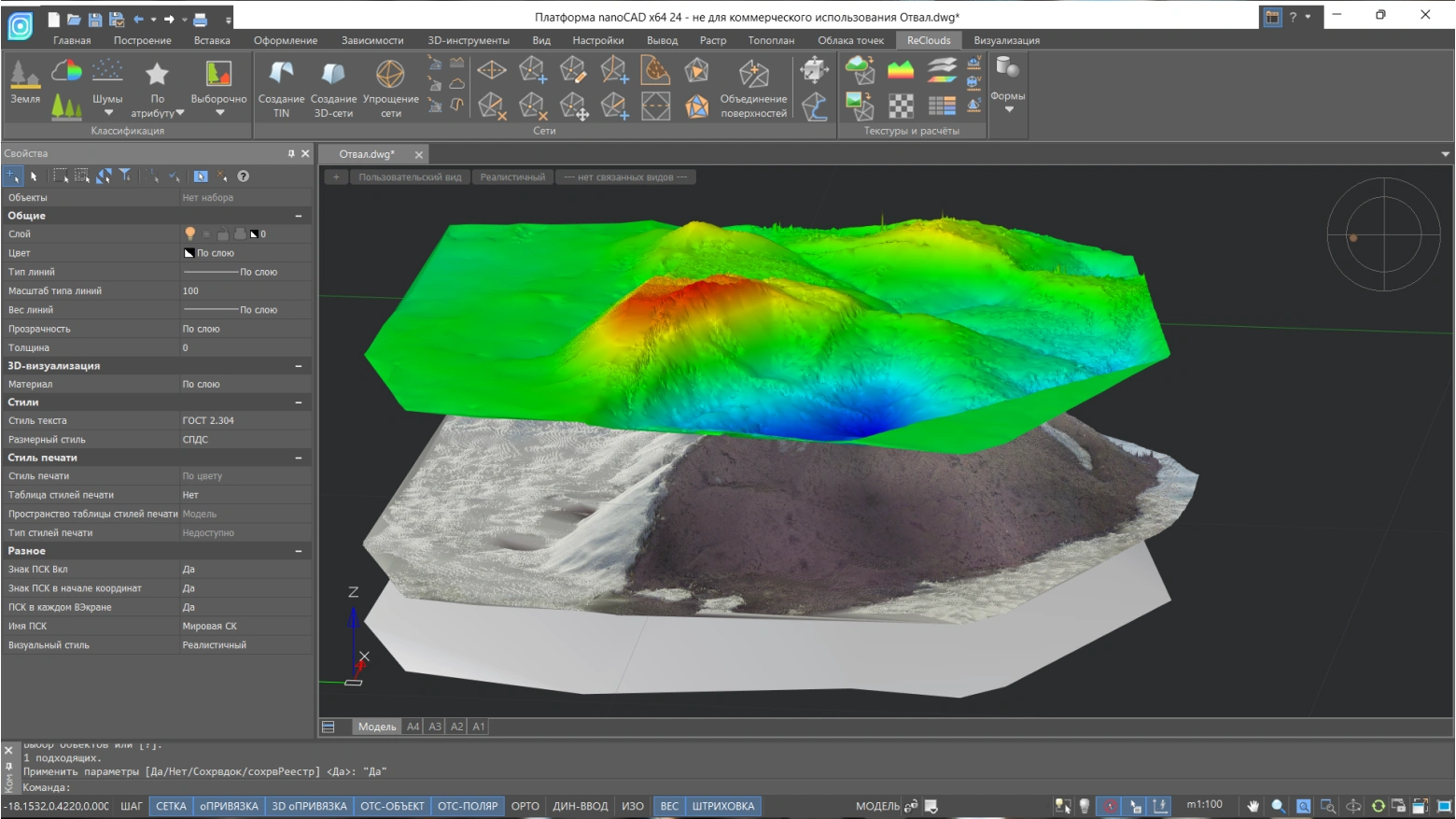

Расчет разности поверхностей
Команда, позволяющая рассчитывать и создавать поверхность разности двух других поверхностей.
Создание объектов по формам
Команда создает трехмерные векторные объекты на основе распознанной геометрии в облаке точек.

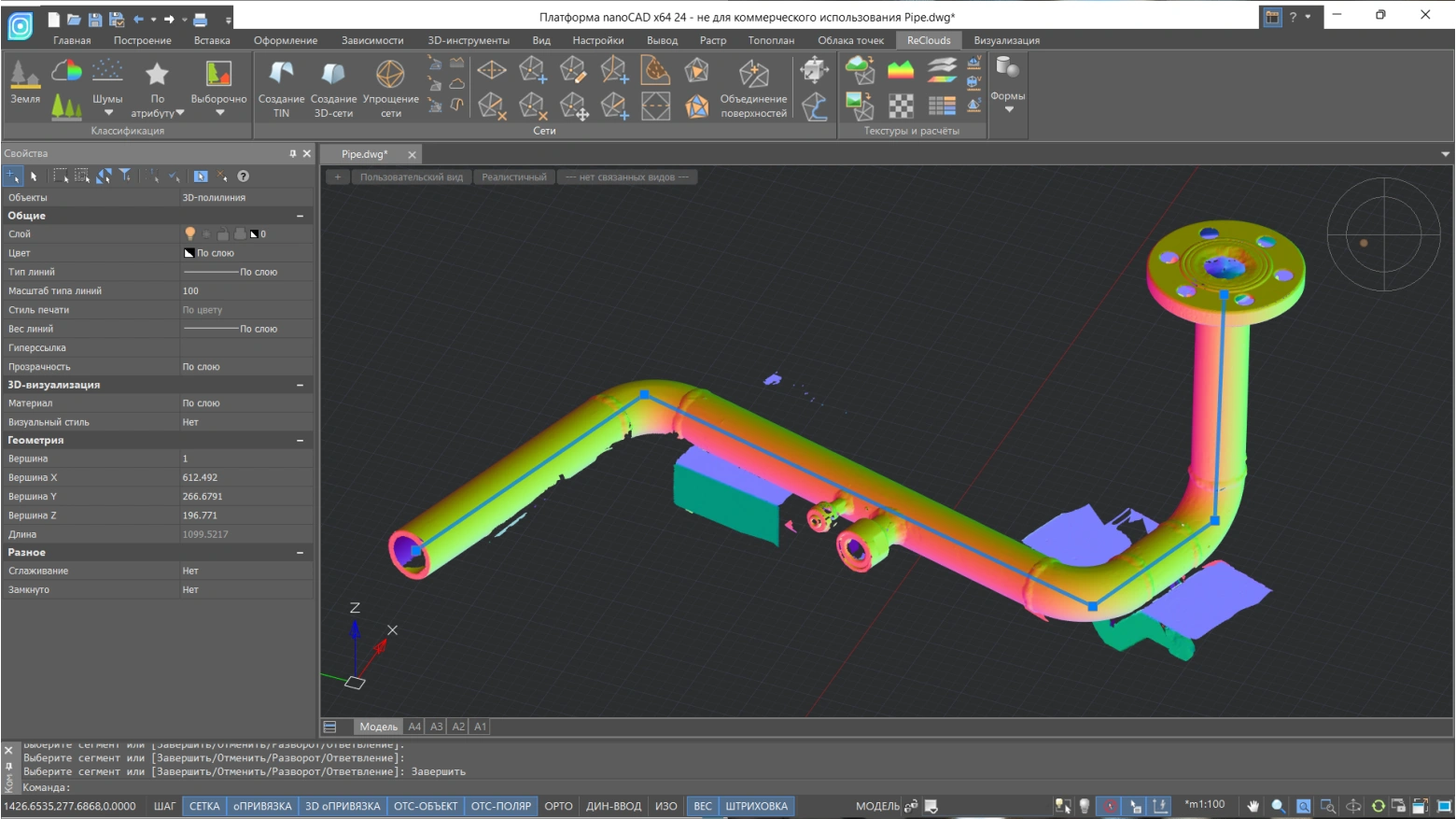

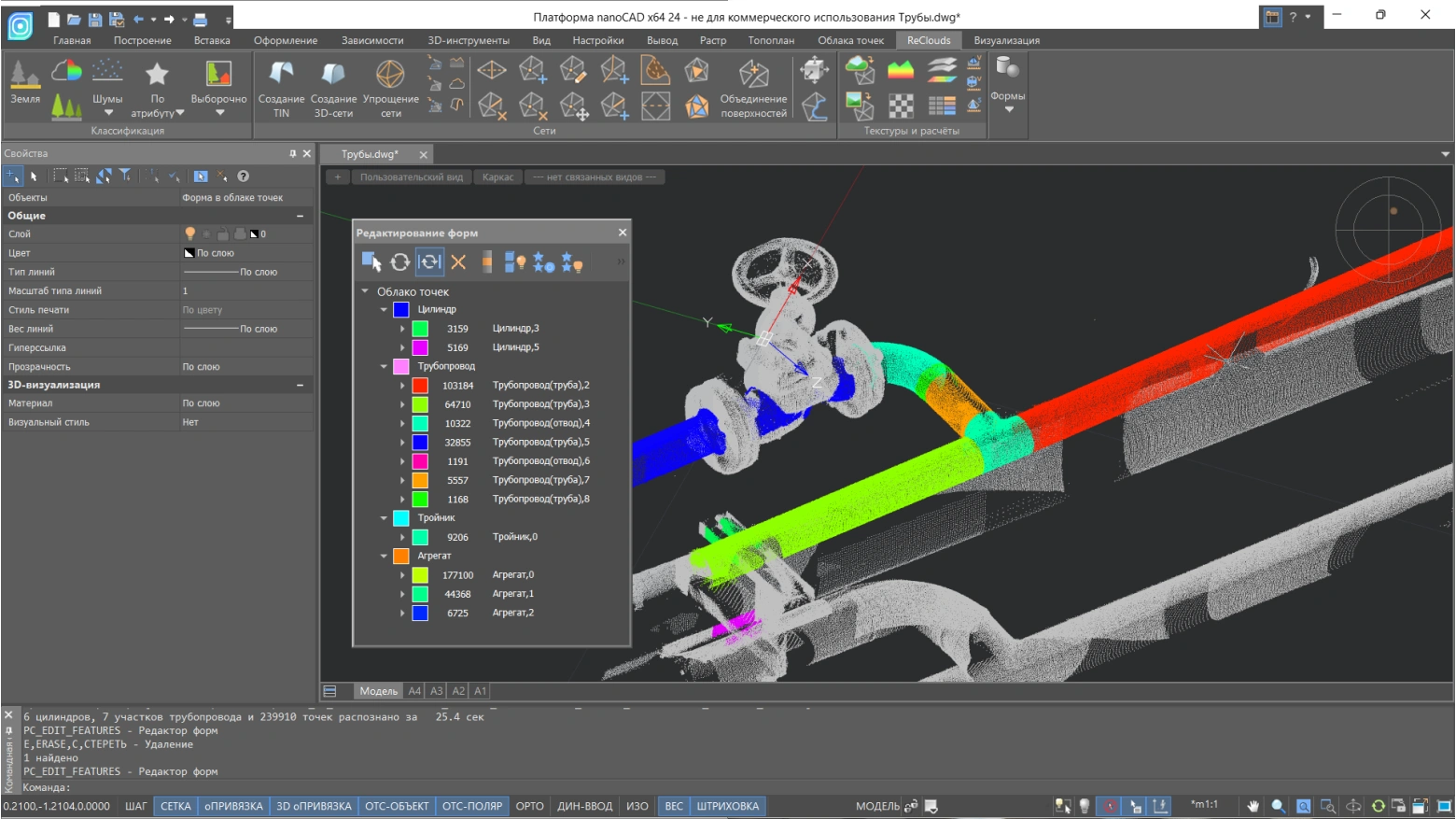

Создание трассы трубопровода
Визуализация и согласование осей сегментов трубопровода с построением единой трассы в виде 3D-полилинии. Автоматический расчет и определение поворотных точек.
Поиск плоскостей и труб в облаке
Инструменты для поиска труб и плоскостей в облаке точек на основании заданных параметров.

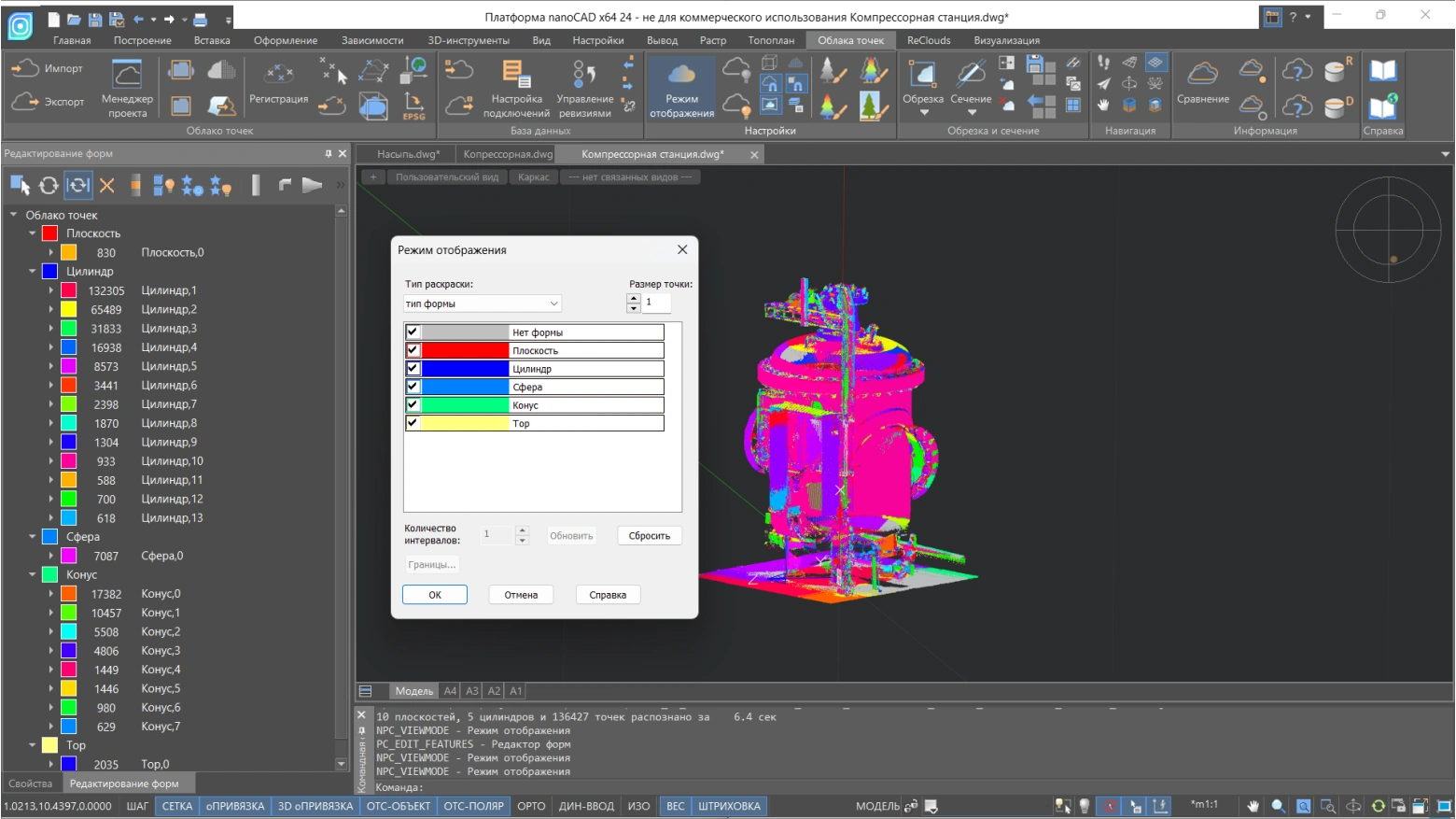

Глобальный поиск форм
Команда, осуществляющая поиск элементарных форм (плоскость, сфера, цилиндр, конус, тор) в облаке точек.

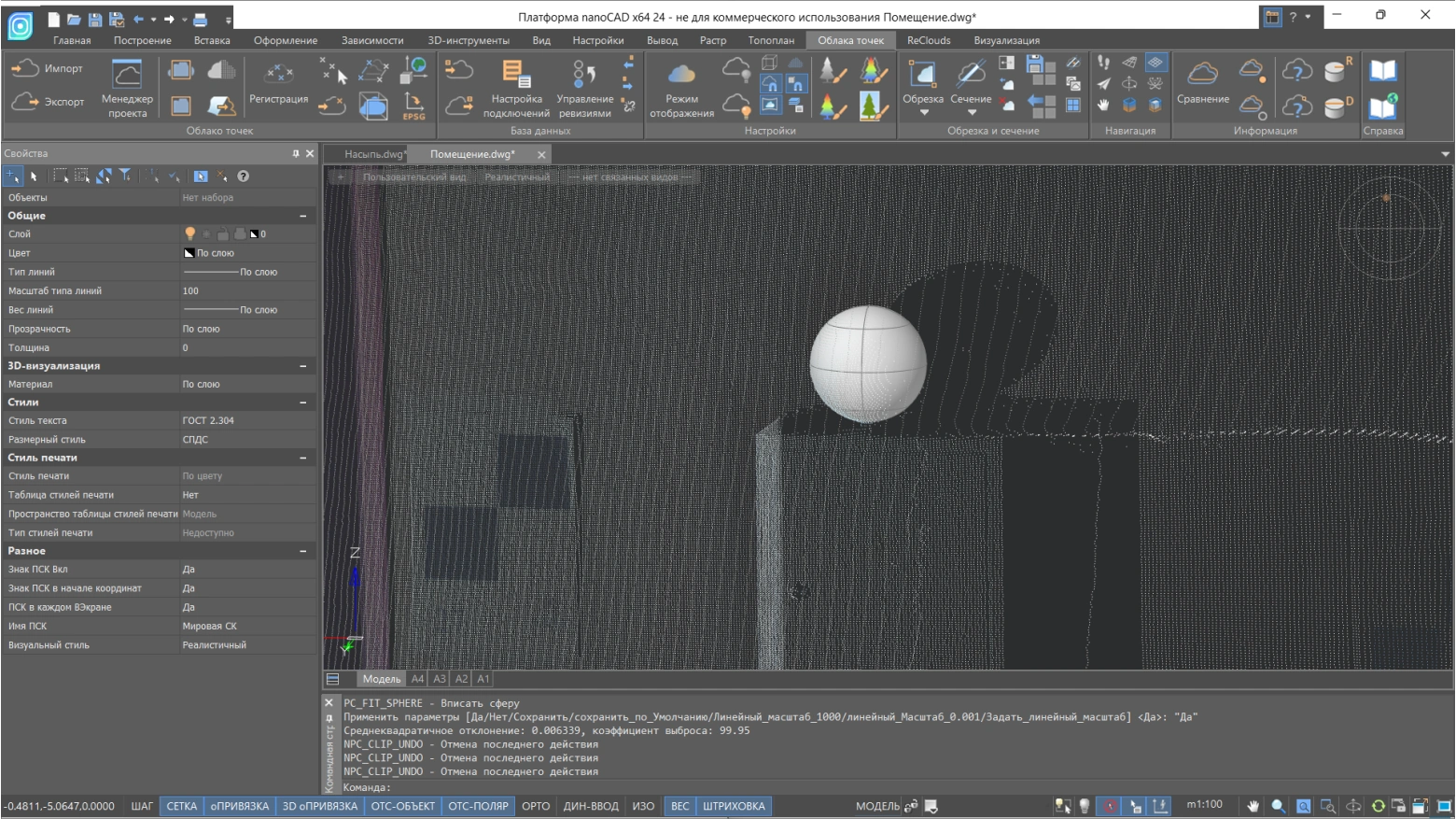

Вписывание элементарных форм
Набор команд, создающих объекты (прямая, плоскость, сфера, цилиндр), вписанные в облако точек или сечение.

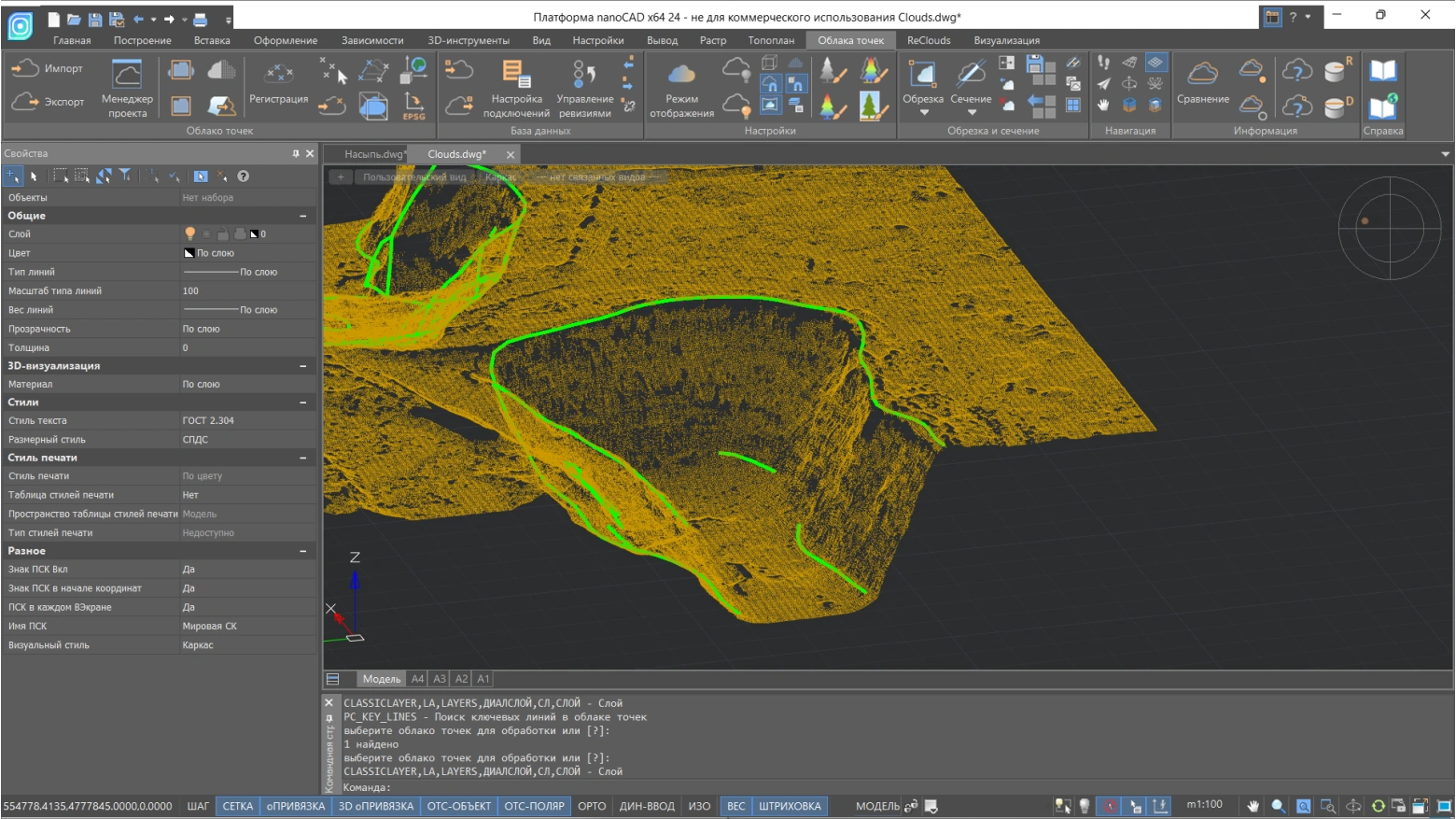

Поиск ключевых линий
Команда ищет ключевые линии, такие как тальвеги, бровки и т.п. Возможен поиск как по облаку точек, так и по поверхности.

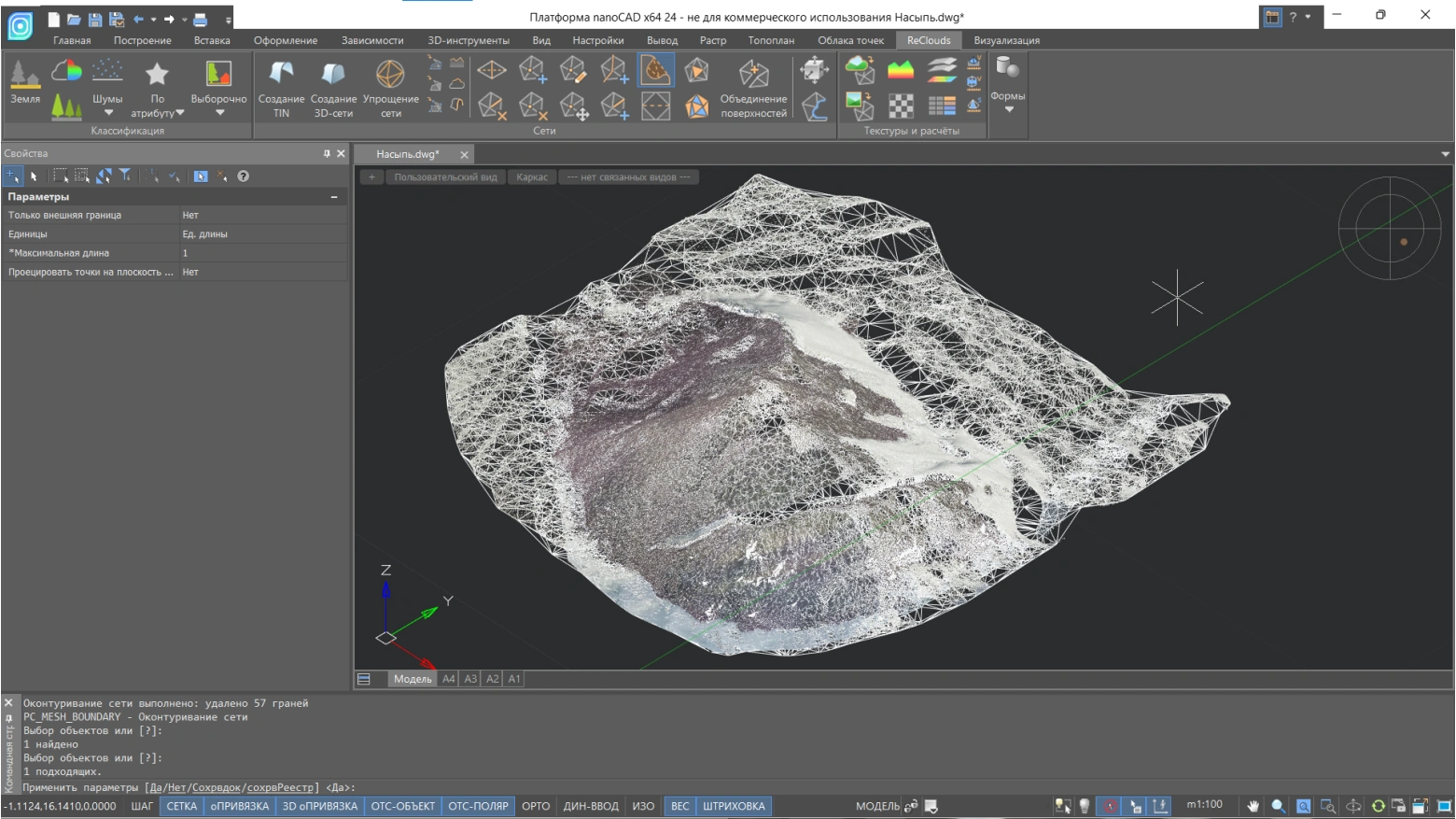

Редактирование сетей
Богатый набор инструментов редактирования построенных сетей. Включает оконтуривание, разрезание, классификацию, упрощение, заполнение разрывов и обрезку сети.

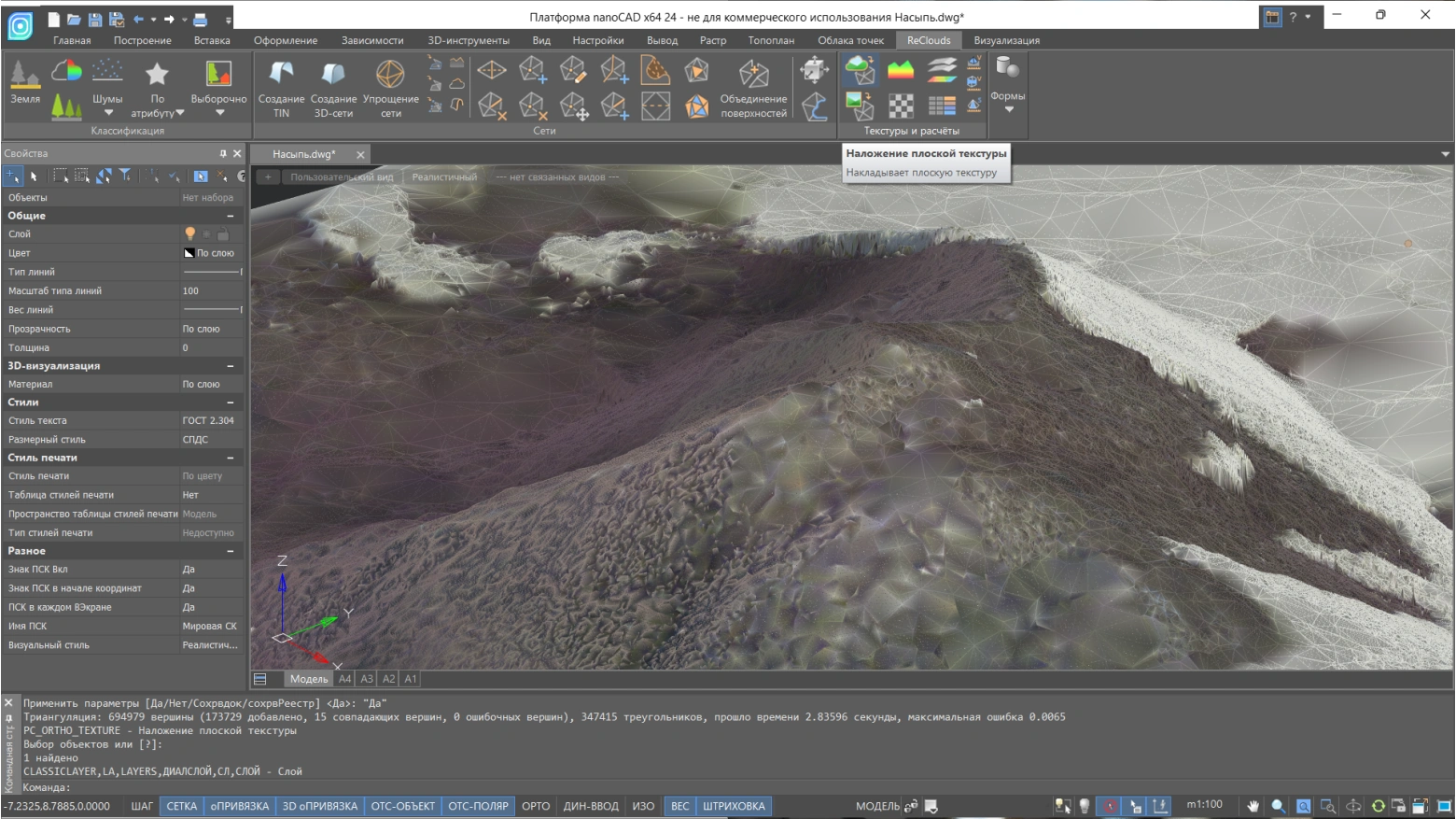

Наложение текстур
Набор команд, создающий текстурированные поверхности в соответствии с задачами и исходными данными. Существует возможность наложения плоской текстуры, текстуры из растрового изображения и текстурного атласа.

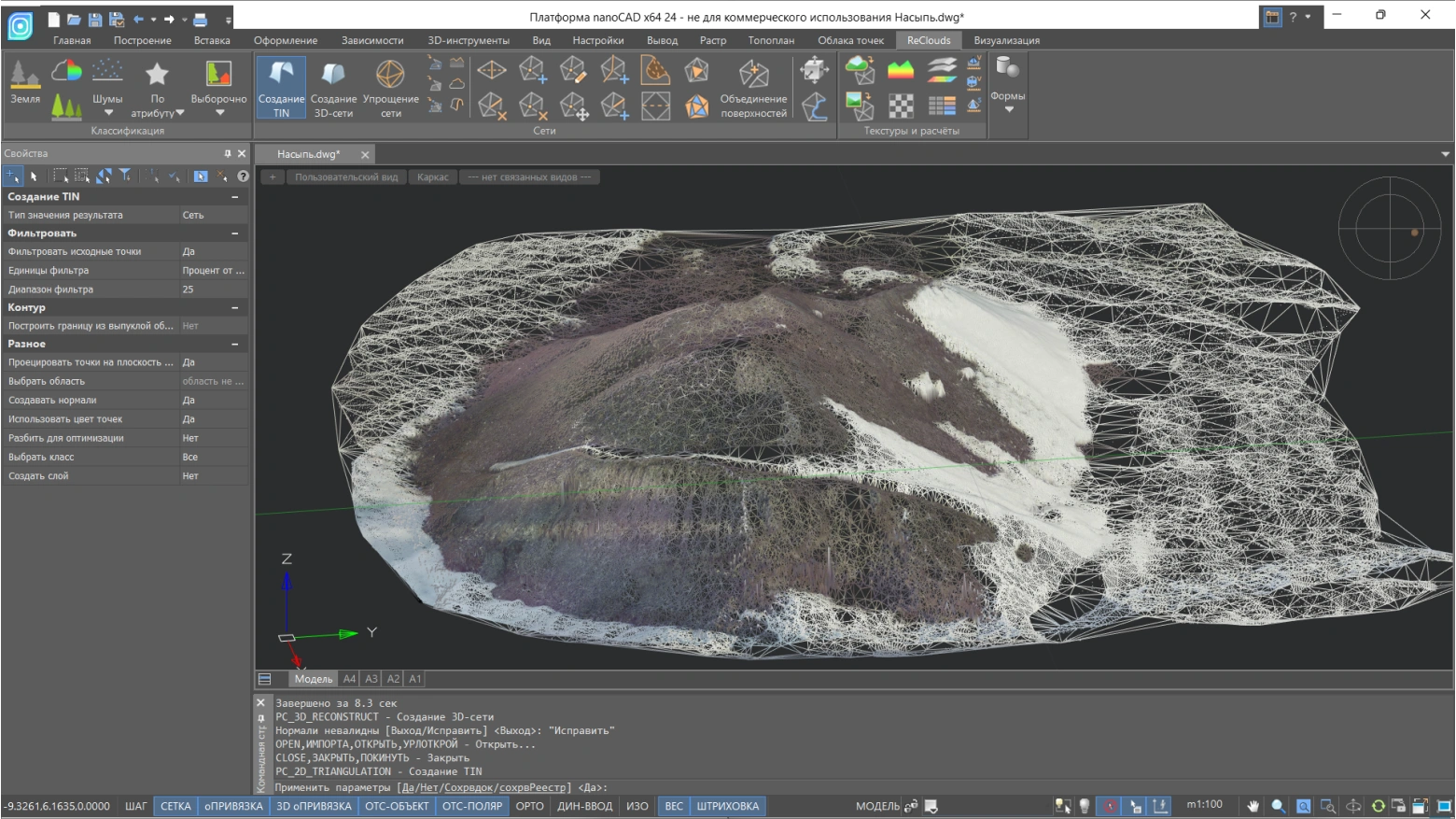

Создание TIN
Команда создания нерегулярной триангуляционной сети на основе облака точек. Построенная сеть представляет собой набор ребер, формирующих непересекающиеся треугольники.

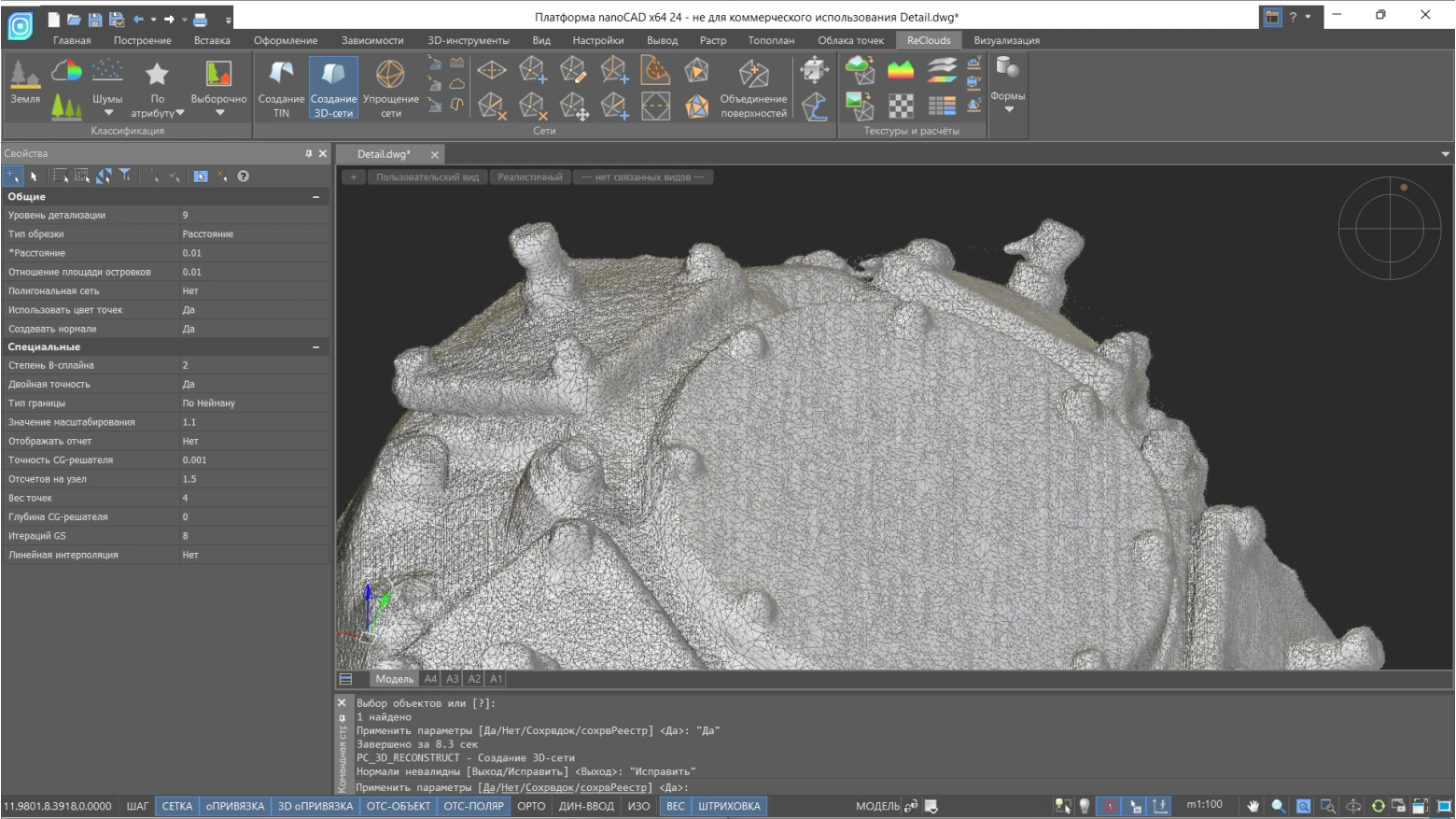

Создание 3D-сети
Команда выполняет 3D-триангуляцию облаков точек объемных объектов с построением сети. Может использоваться для триангуляции зданий и других наземных объектов.

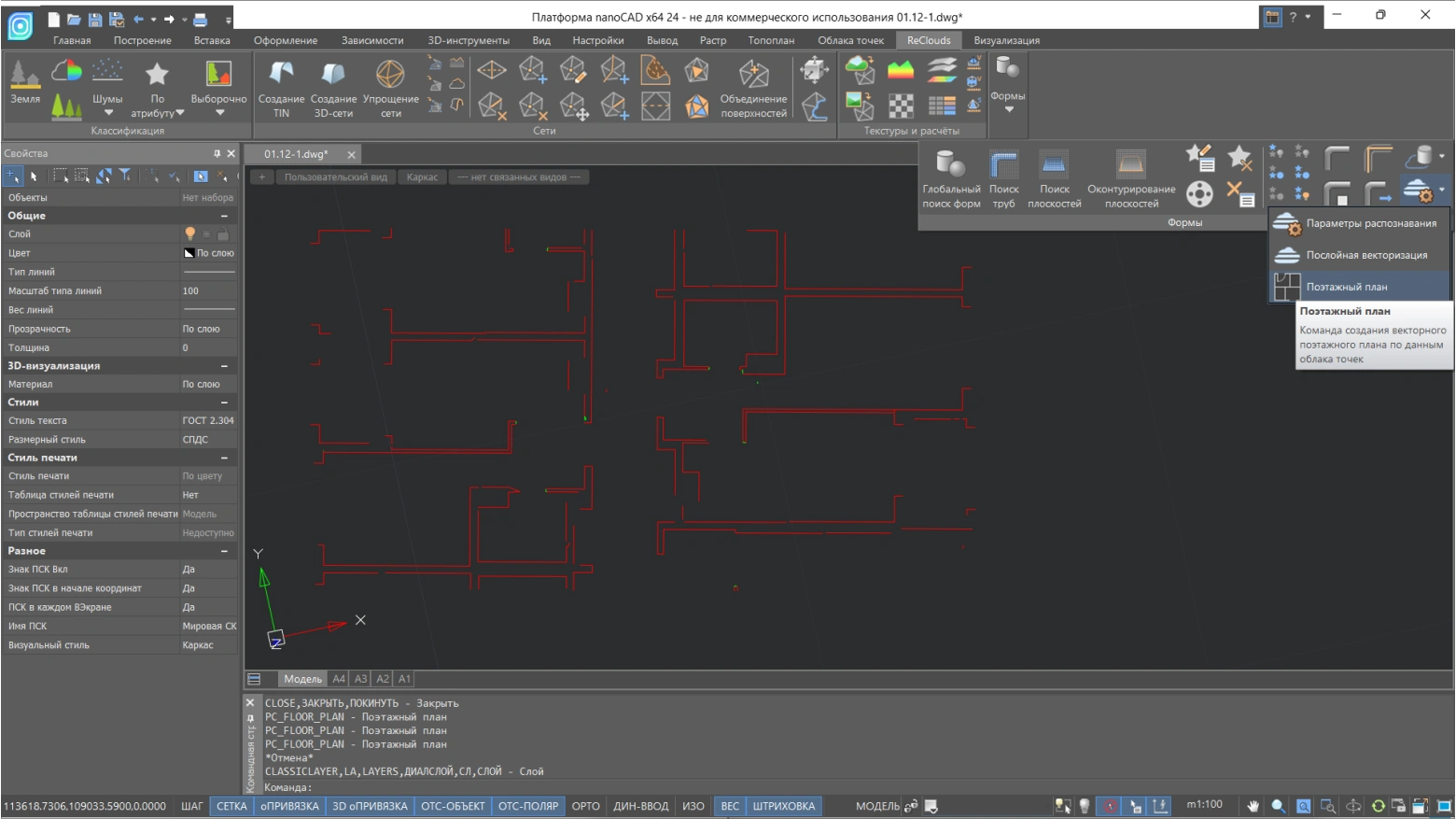

Построение поэтажного плана
Создание векторного поэтажного плана по данным облака точек. Облако может состоять из наружного скана здания и сканов его внутренних помещений.
Послойная векторизация
Автоматическое построение множественных сечений облаков с заданным шагом, их последующая векторизация и создание растровых изображений.

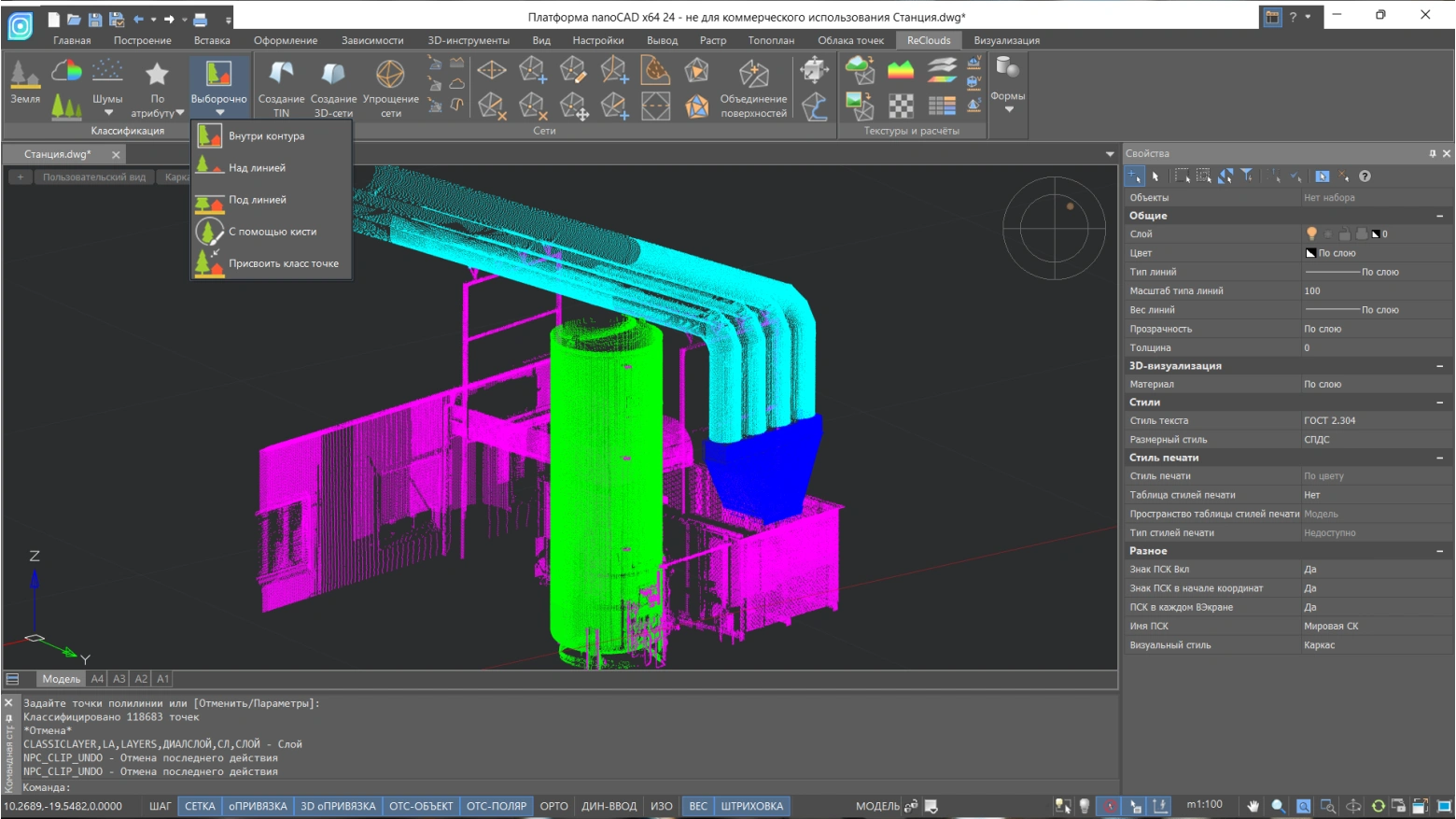

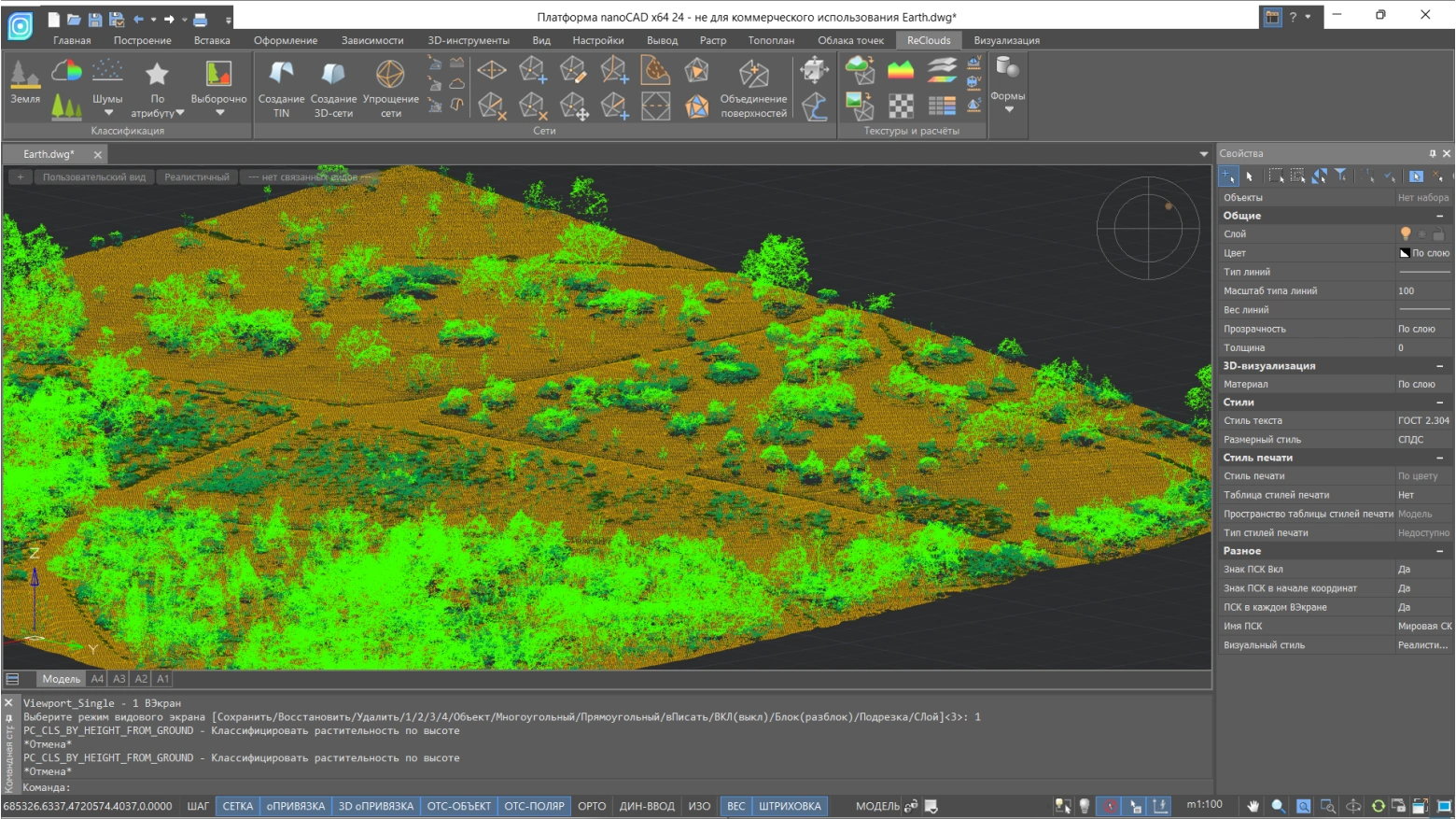

Классификация точек в облаке
Классификация точек, расположенных в заданном диапазоне высот относительно поверхности земли. Также возможна классификация- любых объектов по высоте от поверхности земли (конструкции, здания, опоры ЛЭП и др.).
Классификация сечений по атрибуту
Обширный набор инструментов и параметров для автоматической классификации по заданному критерию.

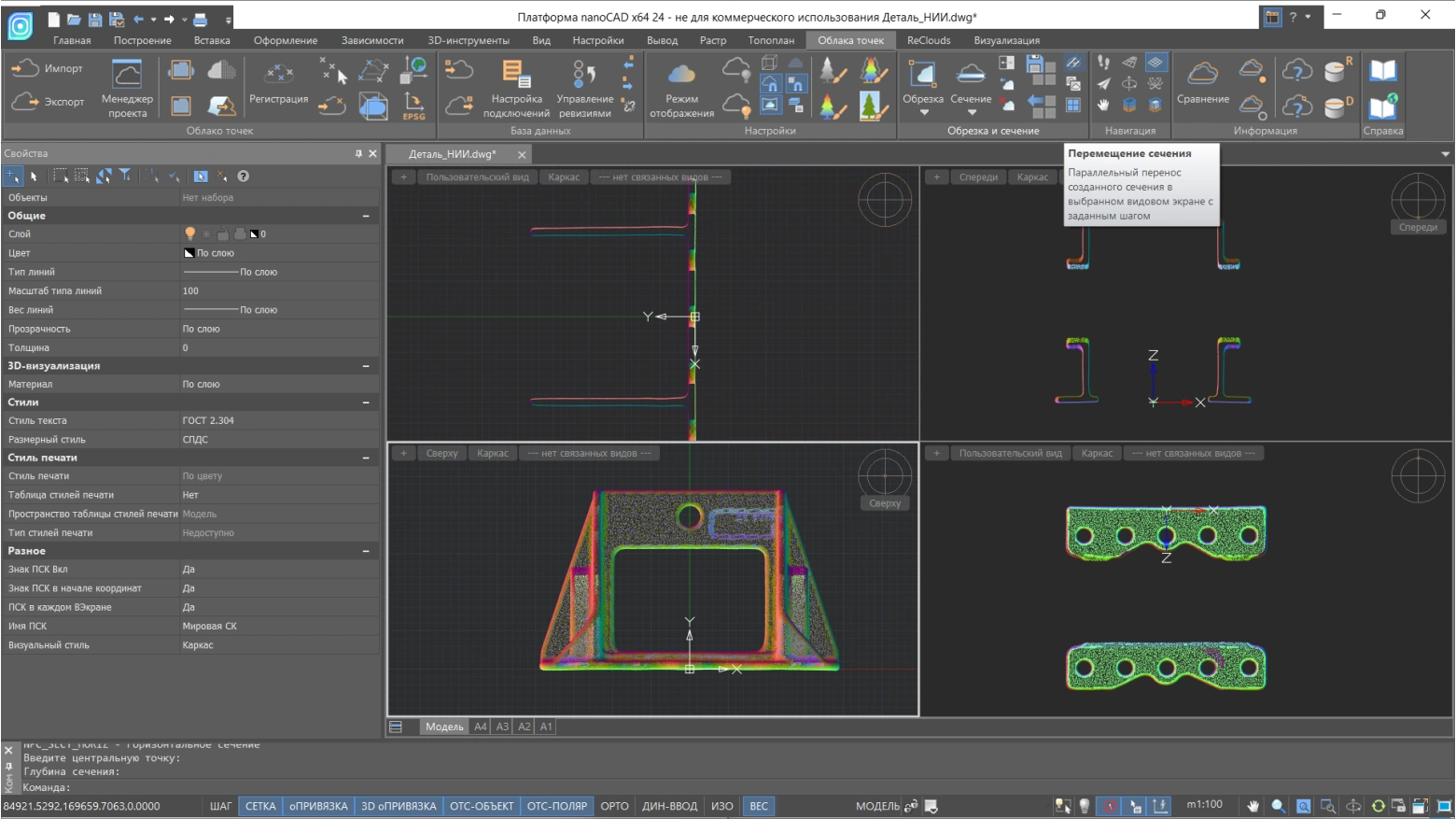

Создание и перенос сечений
Команда осуществляет параллельный перенос любого сечения в выбранном видовом экране с заданным шагом вперед или назад.
Именованные виды
Создание и сохранение видовых экранов, полученных в результате использования инструментов обрезки или сечения, в том числе с иерархической структурой.

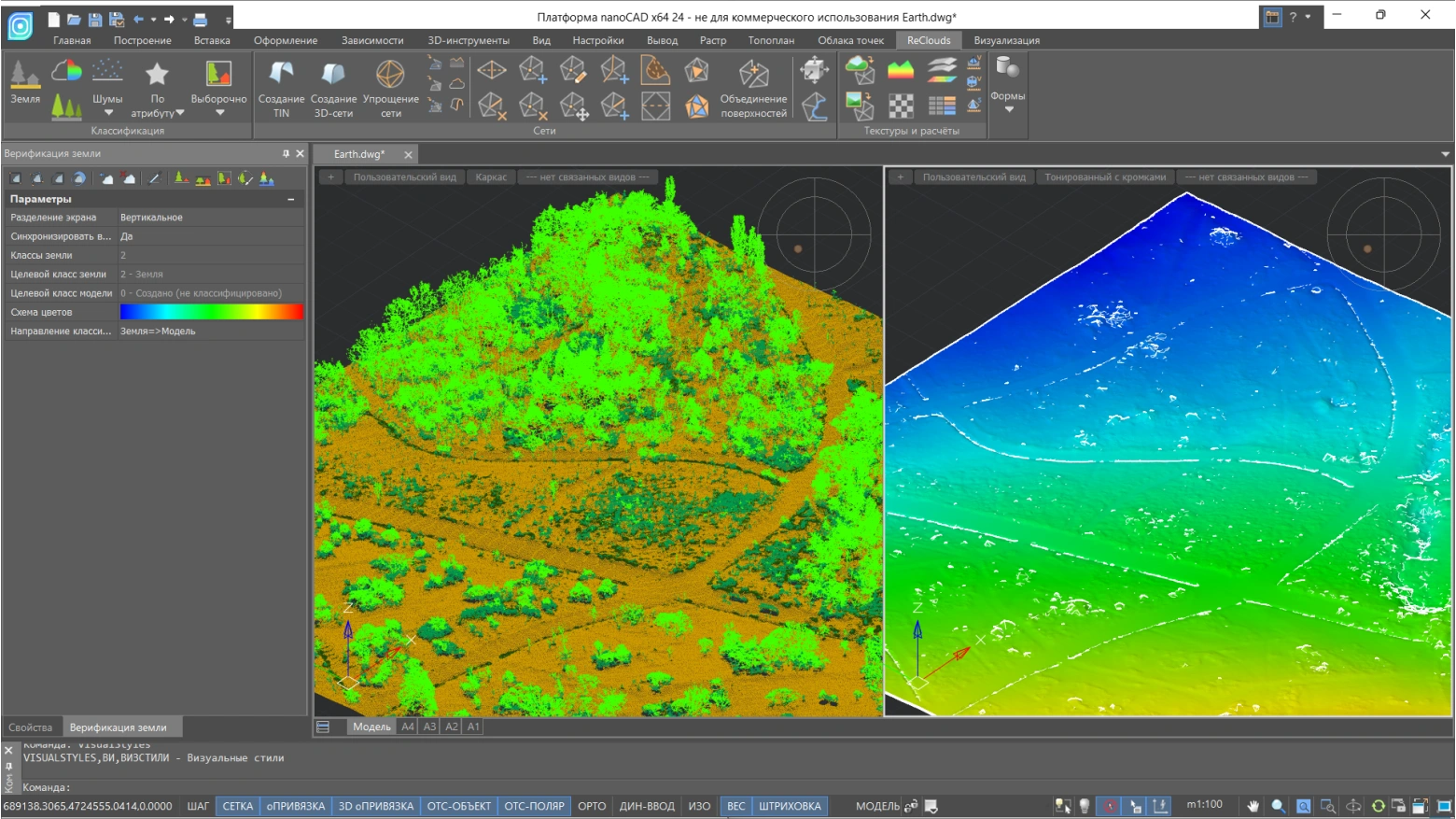

Классификация и верификация земли
Алгоритм автоматической идентификации земли, а также команда верификации земли, обеспечивающая ручное уточнение автоматически классифицированных точек.
Фильтрация данных
Настройка фильтров атрибутов (метаданных) и классов точек импортируемых файлов.

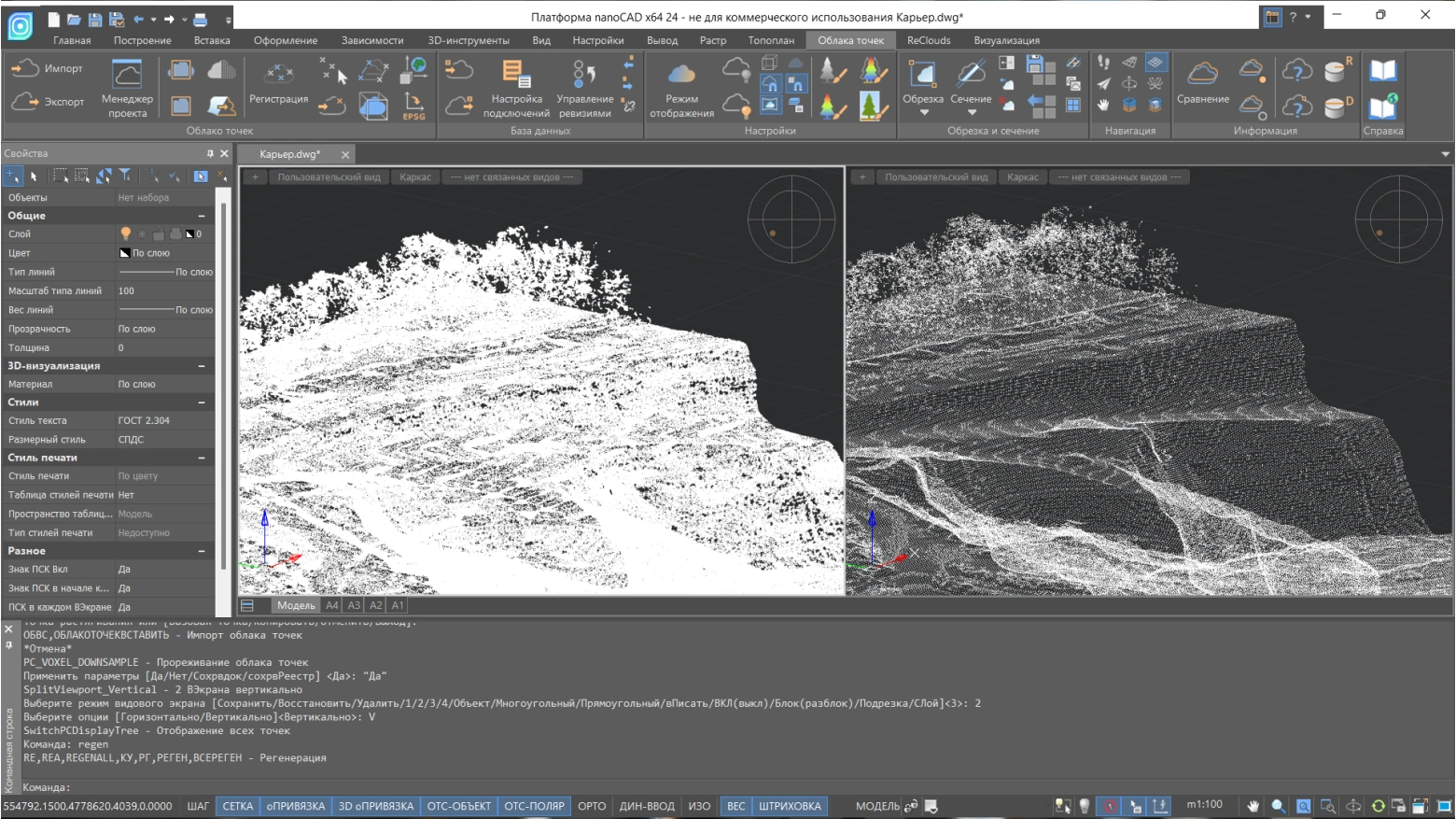

Прореживание облаков точек
Команда уменьшает количество точек в выбранном облаке и позволяет избавиться от избыточной насыщенности, которая может существенно увеличивать время обработки больших облаков.

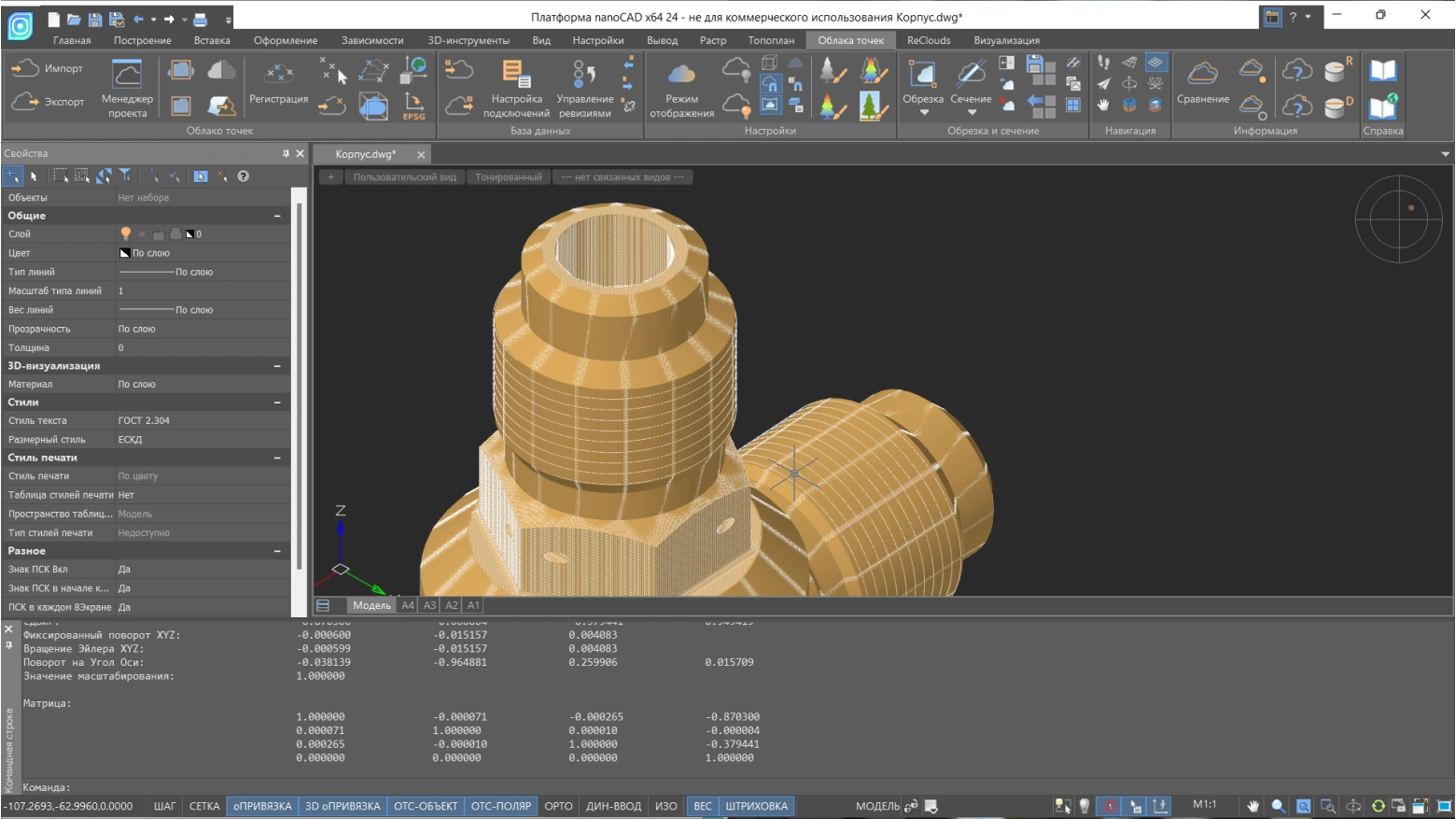

Совмещение облака с моделью
Команда выполняет детальное совмещение облака точек с эталонной моделью при наличии относительно небольшого смещения.

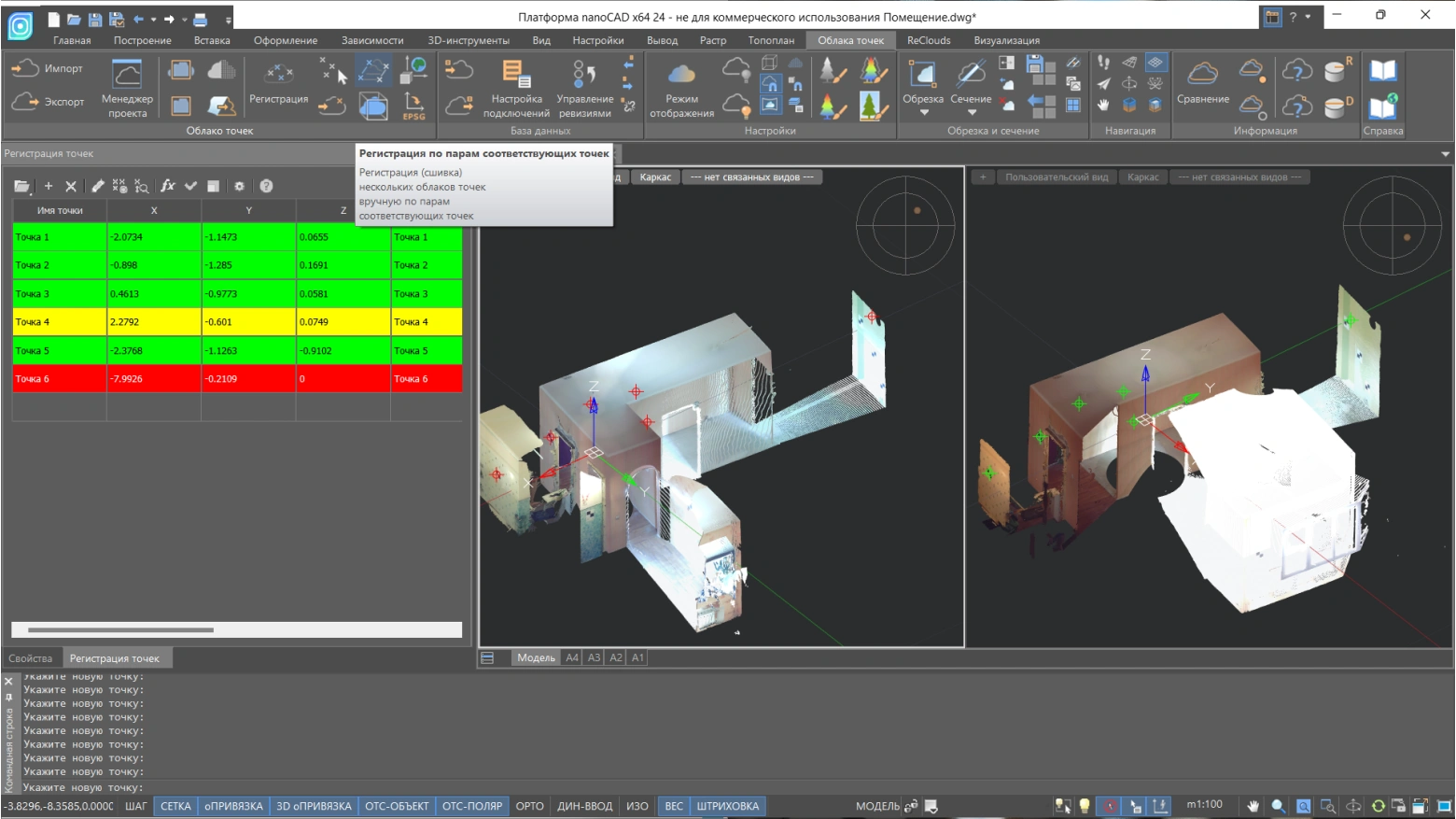

Сшивка сканов по парам соответствующих точек
Команда позволяет провести регистрацию облаков вручную, указав пары соответствующих точек на экране.

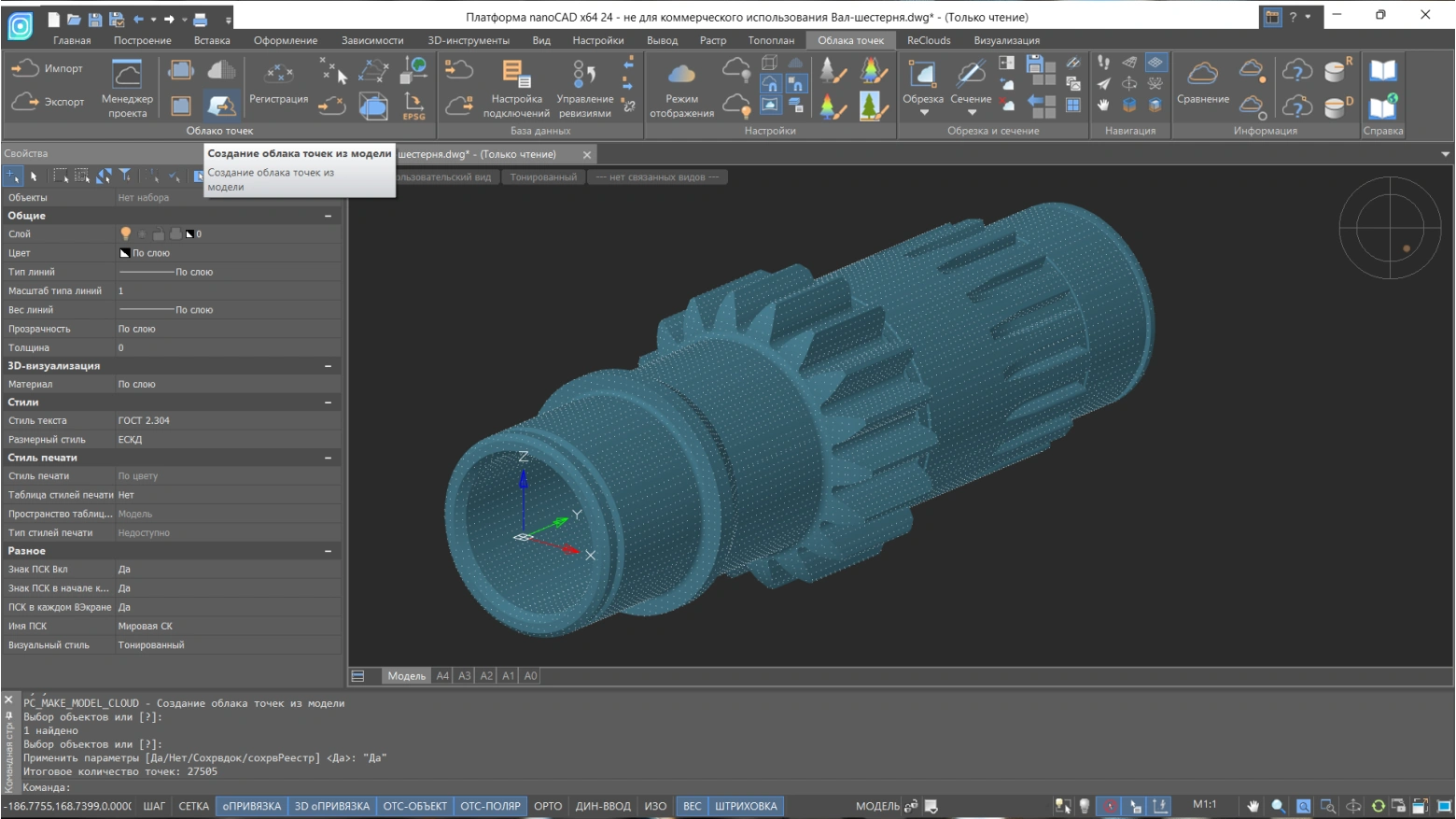

Создание облака точек из модели
Инструмент преобразует указанную модель в облако точек с заданной плотностью.

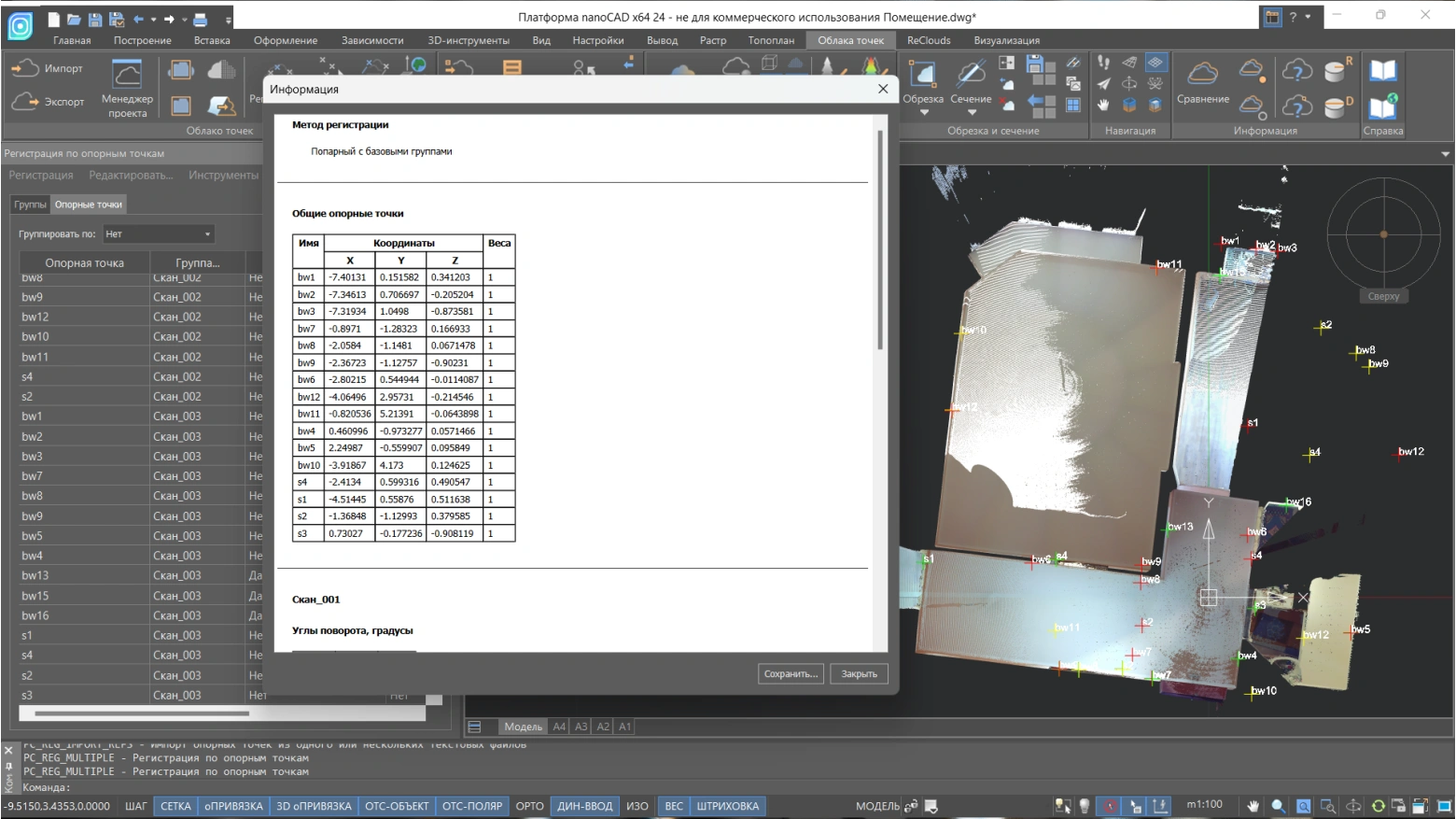

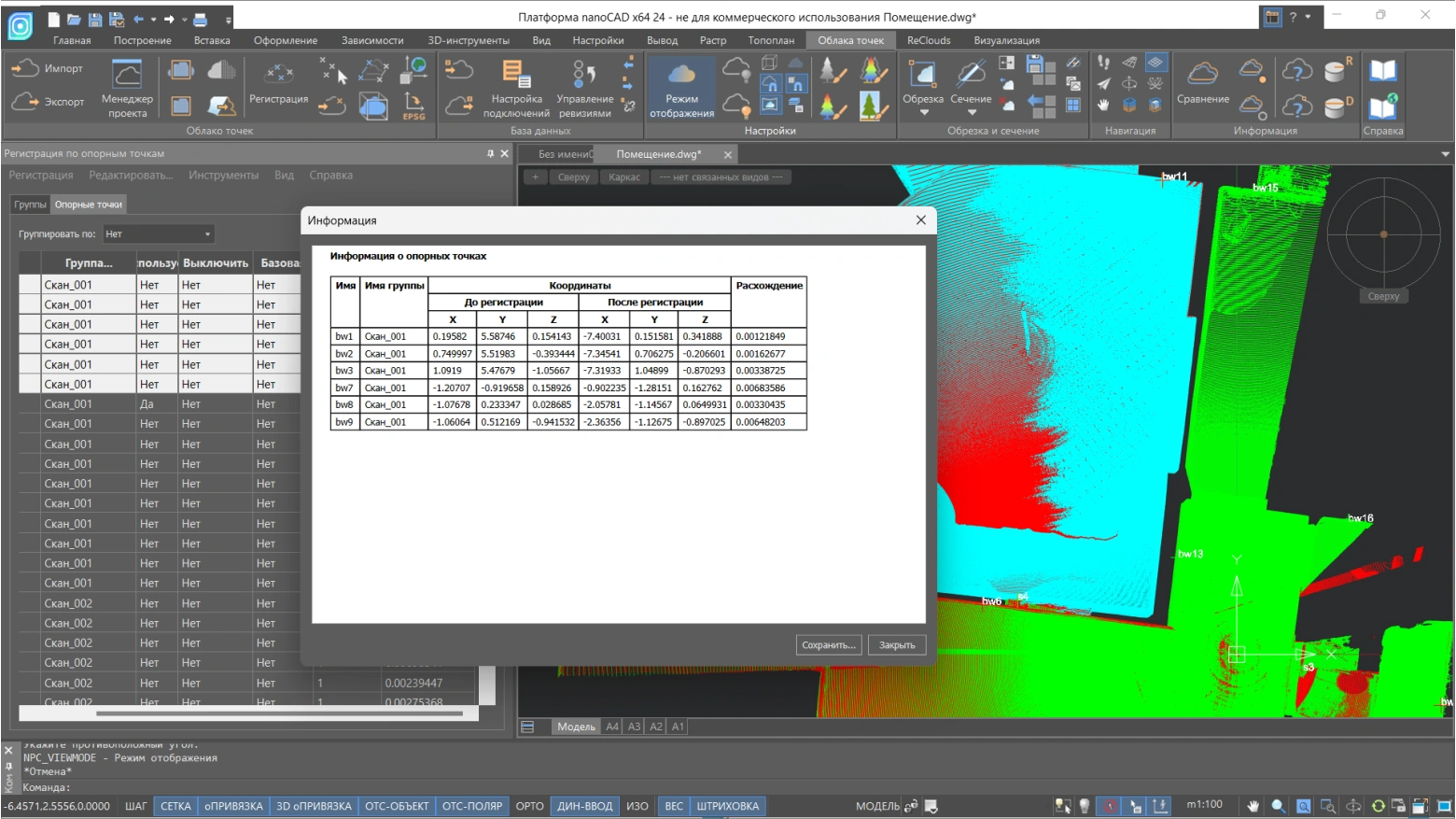

Проверка качества сшивки и контроль невязок
Контроль невязок по каждой точке позволяет оценить качество регистрации. Опорные точки с большой невязкой можно исключить или изменить вес таких точек, после чего выполнить повторную регистрацию.
Сшивка облаков по опорным точкам
Взаимное ориентирование нескольких облаков точек. Регистрация позволяет найти параметры трансформации для произвольного количества групп опорных точек. Используются два способа: попарный и итеративный.
Конфигурации
Новые возможности
Поддержка новейшей версии Платформы nanoCAD
nanoCAD Облака точек 26 устанавливается на Платформу nanoCAD версии 26 (сборка не ниже 8784).
Создание ортофотопланов
Новая команда формирует ортофотопланы по набору перекрывающихся снимков прямо в nanoCAD, поэтому пользователю не надо переключаться в сторонние программные продукты для получения плоской привязанной картографической подложки.
Точное указание уровней сечений при послойной векторизации
В инструменте Послойная векторизация высота каждого сечения теперь может задаваться индивидуально относительно начального уровня для более точного отображения контуров объекта в облаке точек.
Прореживание облака без потери исходных измерений
В команде Прореживание облака точек добавлен режим, который не генерирует новые точки, а выбирает внутри каждого вокселя реальную измеренную вершину, ближайшую к центру масс, появились дополнительные способы прореживания. С итоговым облаком становится легче работать, но при этом оно остается «честным», без искажения исходных данных.
Плавные переходы цвета при раскраске по высоте
В инструменте Раскраска сети по высоте реализовано сглаживание границ цветовых интервалов для дискретной раскраски, за счет этого визуализация сети выглядит менее ступенчатой.
Системные требования
Графическая платформа
- Платформа nanoCAD
Конфигурация Standart Build, Standart Geo, Standart Mech, Pro
Процессор
- Минимальные требования: процессор с тактовой частотой 2 ГГц
- Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
- Минимальные требования: 16 Гб
- Рекомендуемые требования: 32 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
Для работы с большими облаками точек необходимо при выборе жесткого диска учитывать их объем и количество. Оценка объема данных облака точек может осуществляться по следующей таблице:
- Объем точек в облаке: 1 млн = 16,02Mb
- Объем точек в облаке: 100 млн = 1611,56Mb
- Объем точек в облаке: 1 млрд = 16313,00Mb
- Объем точек в облаке: 2,5 млрд = 40782,50Mb
Примечание. Для ускорения работы хранить облака точек рекомендуется на SSD-дисках
Разрешение экрана
- Минимальные требования: 1280х1024 px
- Рекомендуемые требования: 1920х1080 px
Сеть
- На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP
Операционная система
- Microsoft® Windows® 11
- Microsoft® Windows® 10 (64-бит), в том числе Home, Pro и Enterprise
- Microsoft® Windows® 8.1 (64-бит)
- Astra Linux 1.7, архитектура x86–64
- Astra Linux 1.8, архитектура x86–64
- Alter OS 2025, архитектура x86–64
- Alt Linux 10.4, архитектура x86–64
- RED OS 7.3, архитектура x86–64
- RED OS 8, архитектура x86–64
- РОСА Хром 12, архитектура x86–64
Базы данных
Для работы с Базами данных для облаков точек необходима установка расширения PostGis для PostgreSql.
- PostgreSQL 10 + Postgis 3.2.3-2
- PostgreSQL 12 + Postgis 3.3.2-1
- PostgreSQL 14 + Postgis 3.3.2-2
- PostgreSQL 15 + Postgis 3.3.2-2
