RChain CS Электрика
Также получить консультацию по программному продукту можете через мессенджеры
RChain CS Электрика программный продукт предназначенный для автоматизированного проектирования промышленных и гражданских объектов в части силового электрооборудования (ЭМ), внутреннего электроосвещения (ЭО), молниезащиты и заземления (ЭГ), охранно-пожарной сигнализации (ОПС).
Все описаниеЗадачи
Гибкая настройка шаблона однолинейной схемы;
Автоматическое обновление однолинейной схемы;
Формирование табличной формы принципиальной схемы щитов по ГОСТ 21.613−2014;
Формирование графической формы однолинейной схемы щитов по ГОСТ 21.613−2014.
О продукте
Программный продукт RChain CS Электрика предназначен для автоматизированного проектирования промышленных и гражданских объектов в части силового электрооборудования (ЭМ), внутреннего электроосвещения (ЭО), молниезащиты и заземления (ЭГ), охранно-пожарной сигнализации (ОПС).
Задачи
Гибкая настройка шаблона однолинейной схемы.
Автоматическое обновление однолинейной схемы.
Формирование табличной формы принципиальной схемы щитов по ГОСТ 21.613−2014.
Формирование графической формы однолинейной схемы щитов по ГОСТ 21.613−2014.
Автоматическая расстановка светильников в пространстве (метод коэффициента использования).
Расчет освещенности точечным методом, отображение изолюкс на плане.
Расчет и построение зон защиты стержневых и тросовых молниеотводов по СО 153−34.21.122−2003 и по РД 34.21.122−87.
Проектирование заземлителей и расчет сопротивления заземления методом коэффициента использования и по формуле Оллендорфа-Лорана.
Автоматическая расстановка пожарных извещателей по СП 5.13 130.2009.
Расчет уровня звука оповещателей в точке по СП 3.13 130.2009.
Расчет электрических нагрузок по методикам РТМ 36.18.32.4−92 и СП 256.1 325 800.2016.
Расчет и построение зон видеонаблюдения для видеокамер.
Возможности

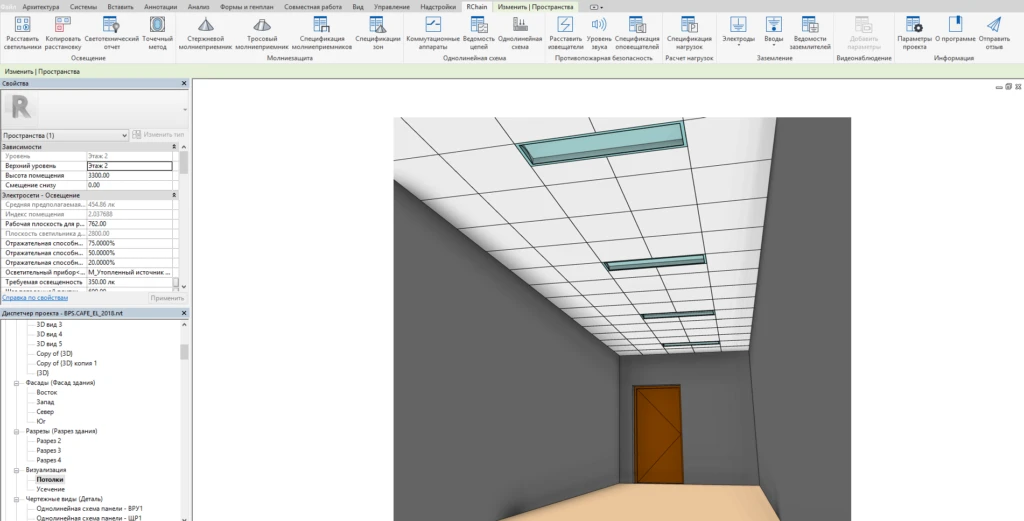

Светотехнические расчеты
Автоматическая расстановка светильников на основании расчета освещенности по методу коэффициента использования;
Автоматическая расстановка осветительных приборов с вложенными семействами в качестве источников света;
Расчет освещенности в пространстве точечным методом;
Вывод расчетных значений в параметры пространства и светотехнический отчет, а также отображением изолюкс на плане.
…

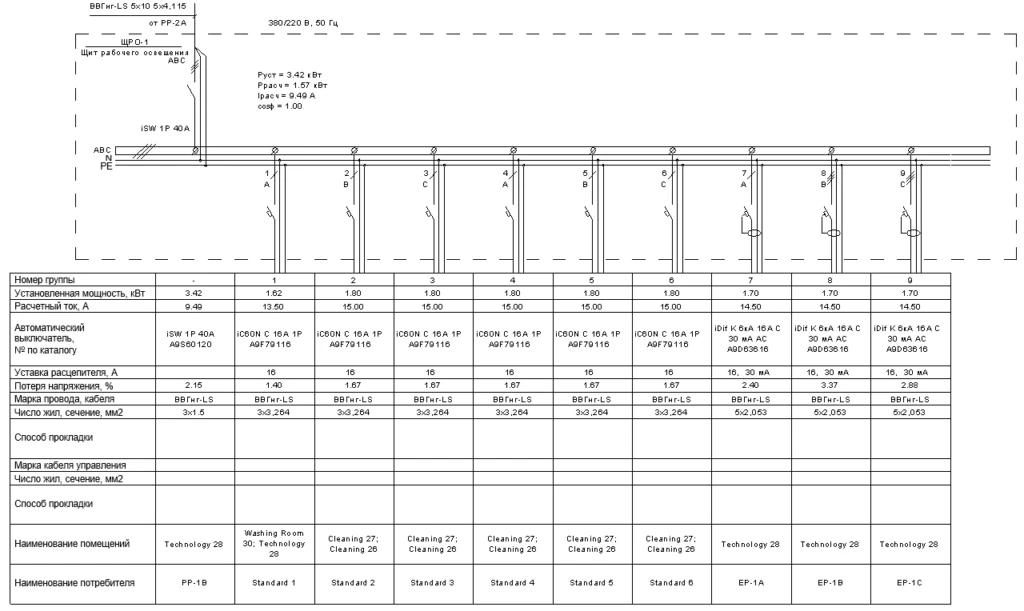

Формирование однолинейной схемы щитов
- Генерация графической и табличной формы однолинейной (принципиальной) схемы сети по ГОСТ 21.613-2014;
- Автоматическое обновление параметров и структуры.

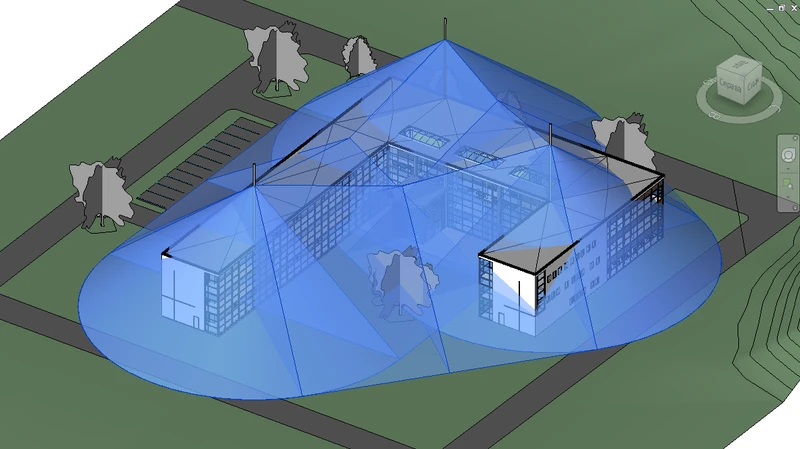

Расчет и построение зоны молниезащиты
- Расстановка молниеприемников;
- Расчет и построение зон молниезащиты стержневых и тросовых молниеотводов по СО 153-34.21.122-2003 и по РД 34.21.122-87;
- Вывод информации о молниеприемниках и защитных зонах в соответствующие спецификации.

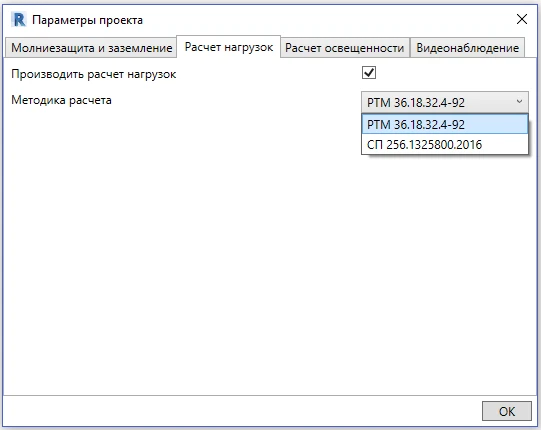

Расчет электрических нагрузок
Расчет электрических нагрузок по двум методикам:
- РТМ 36.18.32.4-92 (методика, предназначенная для промышленных объектов);
- СП 256.1325800.2016 (методика, предназначенная для гражданских объектов).

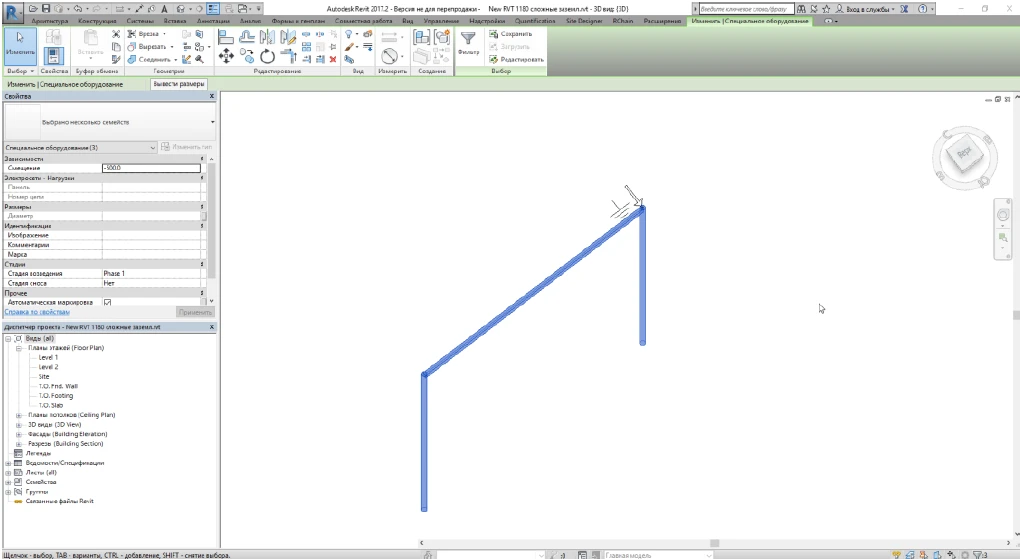

Обустройство заземляющего устройства
- Проектирование и расчет сопротивления искусственных заземлителей;
- Вывод расчетной информации о заземлителях в соответствующие ведомости.
Расстановка пожарных извещателей
Автоматическая расстановка пожарных извещателей по СП 5.13130.2009 с учетом:
расстояний от извещателей до стены и между извещателями (СП 5.13130.2009, таблицы 13.3 и 13.5);
наличия систем пожаротушения и дымоудаления (СП 5.13130.2009, п. 14.1);
расстояний до осветительных приборов и воздухозаборников (СП 5.13130.2009, п. 13.3.6).
…

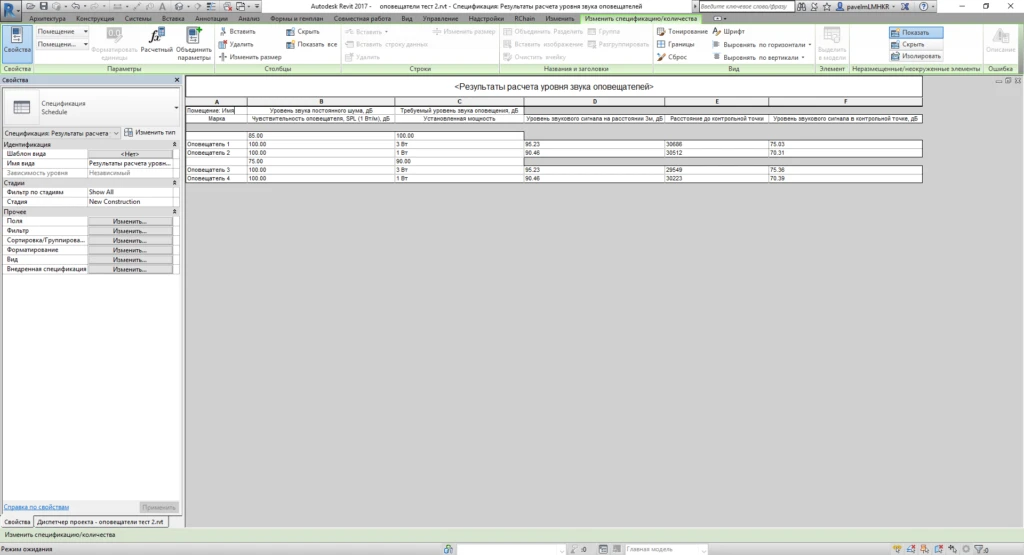

Расчет уровня звука оповещателей
- Расчет уровня звука оповещателей:
- в контрольной точке;
- на расстоянии 3 м;
- суммарный уровень звукового сигнала от всех оповещателей.
- Вывод расчетной и нормативной информации об оповещателях.

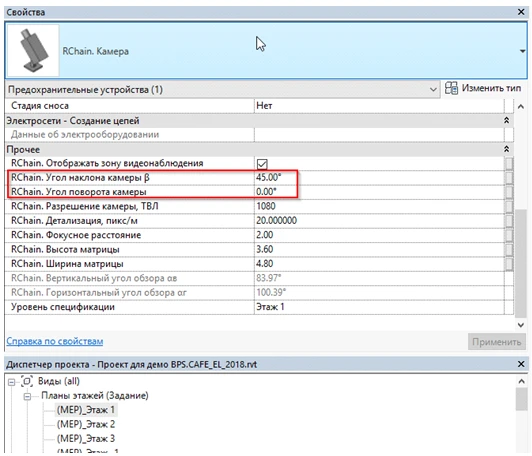

Расчет углов и зон обзора камер системы видеонаблюдения
- Расчет углов и зон обзора видеокамер;
- Построение зон видеонаблюдения;
- Вывод расчетной информации в отчетную таблицу.
Конфигурации
Новые возможности
Исправлены ошибки, возникавшие при
- открытии проектов, сохраненных в более ранних версиях программы;
- построении зон для двойных тросовых молниеприемников;
- запуске RChain CS Электрика в Autodesk Revit совместно с другими плагинами.
Внесены дополнения и корректировки в пользовательскую документацию
Добавлена возможность обработки ошибок, возникающих при обнаружении удаленных ресурсов
Системные требования
Процессор
- Минимальные требования: Intel Pentium IV и выше
Оперативная память
- Минимальные требования: 2 Гб
- Рекомендуемые требования: 8 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
- Минимальные требования: 60 Гб
- Рекомендуемые требования: 150 Гб и более
Разрешение экрана
- Минимальные требования: 1024х768 px
- Рекомендуемые требования: 1280х1024 px
Дополнительное оборудование
- Мышь или другие устройства указания
