RasterDesk / RasterDesk Pro
от 77 100 ₽
Также получить консультацию по программному продукту можете через мессенджеры
Графический редактор, дополняющий функции AutoCAD профессиональными инструментами для работы с растровыми изображениями.
Все описаниеЗадачи
Сканирование в RasterDesk производится с помощью модуля WiseScan LE, который представляет собой комплексную систему, предназначенную для работы с широкоформатными монохромными и цветными сканерами;
RasterDesk позволяет скорректировать различные геометрические параметры растрового изображения;
RasterDesk содержит процедуры цветокоррекции и фильтрации растровых изображений;
Реализованная в программе интеллектуальная объектная технология выбора растровых данных позволяет редактировать растровое изображение методами, аналогичными тем, которые используются при работе с векторными объектами в AutoCAD.
О продукте
RasterDesk — графический редактор, дополняющий функции AutoCAD профессиональными инструментами для работы с растровыми изображениями.
RasterDesk имеет две модификации: базовую (RasterDesk) и профессиональную (RasterDesk Pro).
Базовая версия программы позволяет повышать качество отсканированного изображения, редактировать растровую графику с использованием инструментов AutoCAD и векторизовать растровое изображение в полуавтоматическом режиме.
Профессиональная версия программы дополнена инструментами автоматической векторизации, автоматической векторной коррекции и модулем распознавания текстов ABBYY FineReader 10.
Задачи
Сканирование в RasterDesk производится с помощью модуля WiseScan LE, который представляет собой комплексную систему, предназначенную для работы с широкоформатными монохромными и цветными сканерами.
RasterDesk позволяет скорректировать различные геометрические параметры растрового изображения.
RasterDesk содержит процедуры цветокоррекции и фильтрации растровых изображений.
Реализованная в программе интеллектуальная объектная технология выбора растровых данных позволяет редактировать растровое изображение методами, аналогичными тем, которые используются при работе с векторными объектами в AutoCAD.
Возможности
Сканирование
Сканирование в RasterDesk производится с помощью модуля WiseScan LE, который представляет собой комплексную систему, предназначенную для работы с широкоформатными монохромными и цветными сканерами. Управление сканером осуществляется на аппаратном уровне или с помощью TWAIN-интерфейса.
Фильтрация монохромных изображений
- Удаление «мусора»;
- Заливка «дырок» и маломерных отверстий;
- Заливка разрывов в линиях;
- Сглаживание;
- Утоньшение/Утолщение;
- Контур;
- Инверсия;
- Выделение объектов по типу и размеру.

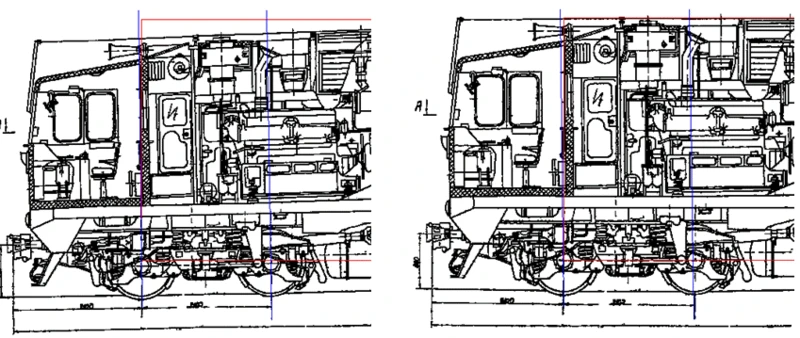

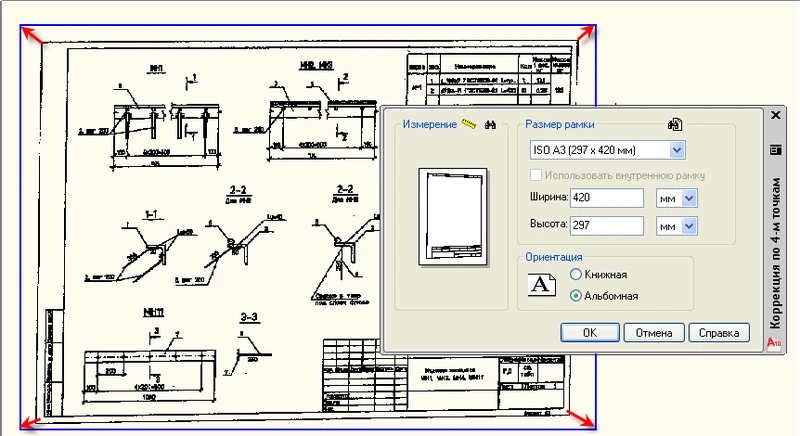

Геометрическая коррекция
RasterDesk позволяет скорректировать различные геометрические параметры растрового изображения.
С помощью инструментов геометрической коррекции можно:
привести изображение к заданному формату листа;
масштабировать изображение и изменить его разрешение;
обрезать изображение;
устранить перекос;
зеркально отобразить изображение относительно вертикальной или горизонтальной оси;
повернуть изоб…
Калибровка

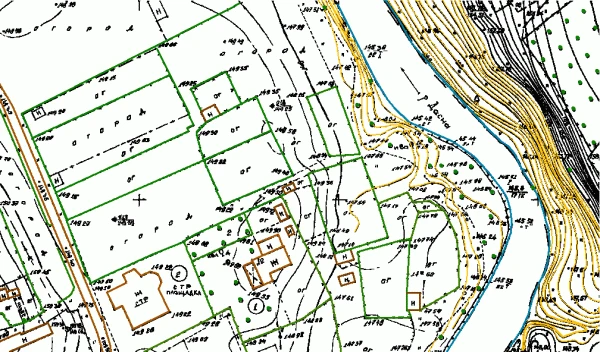

Калибровка применяется для устранения произвольных (линейных и нелинейных) искажений растровых изображений любого типа: монохромных, полутоновых и цветных. Эта операция чаще всего используется для исправления погрешностей геодезических планов и карт в растровом формате. С помощью калибровки можно скорректировать ошибки сканирования и искажения, возникшие вследствие деформации исходных графических …

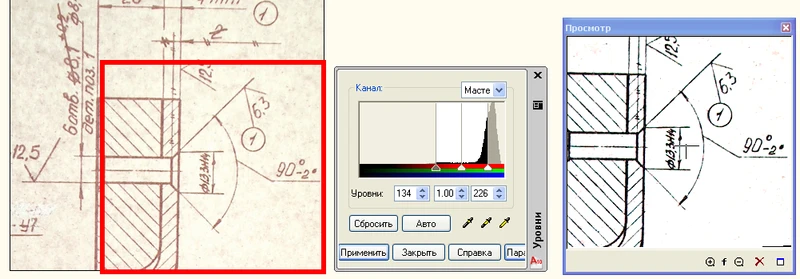

Цветокоррекция и цветная фильтрация
RasterDesk содержит следующие процедуры цветокоррекции и фильтрации растровых изображений:
преобразование в RGB, полутоновые и 8-битные изображения;
бинаризация — процедура создания монохромных изображений из цветного путем цветового или порогового разделения;
адаптивная бинаризация — бинаризация изображений градации серого, имеющих неоднородный фон (синьки, сепии);
изменение яркости, контра…

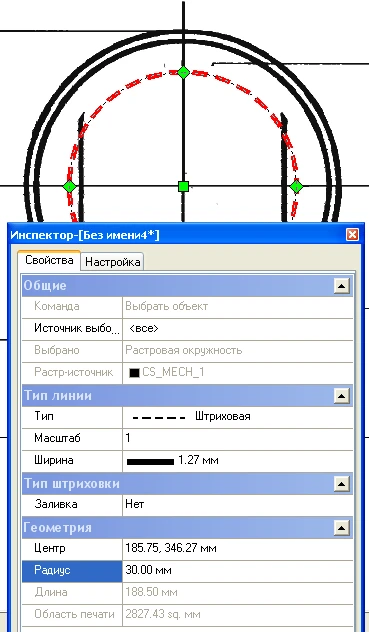

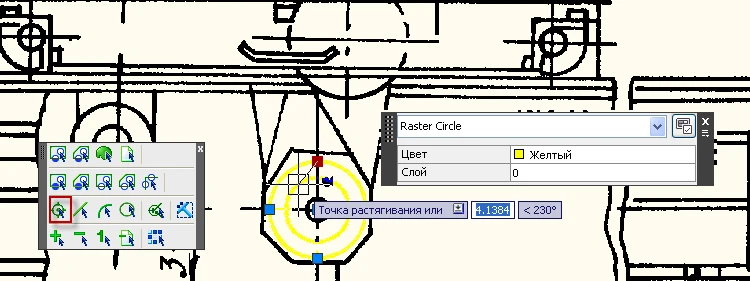

Выбор и редактирование растровых объектов
Реализованная в программе интеллектуальная объектная технология выбора растровых данных позволяет редактировать растровое изображение методами, аналогичными тем, которые используются при работе с векторными объектами в AutoCAD.
С помощью программы можно редактировать растровые примитивы, такие как отрезки, дуги, окружности, полилинии и т.д. Редактирование растровых объектов производится теми же и…

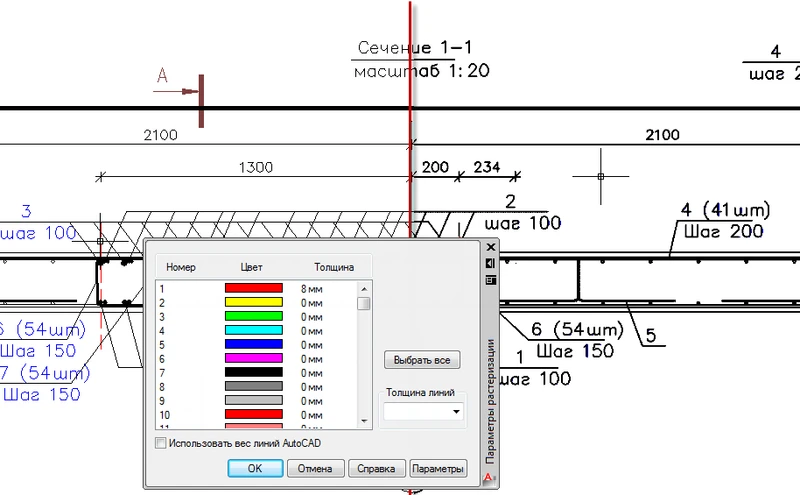

Растеризация
Растеризация — процесс перевода векторной графики в нередактируемое растровое изображение.
В RasterDesk реализованы два метода растеризации векторных объектов:
быстрый метод, при котором толщина получаемой растровой линии может быть задана с помощью атрибута Вес линий;
точный метод использует возможности адаптированного виртуального принтера AutoCAD и отличается более высокой точностью.
…

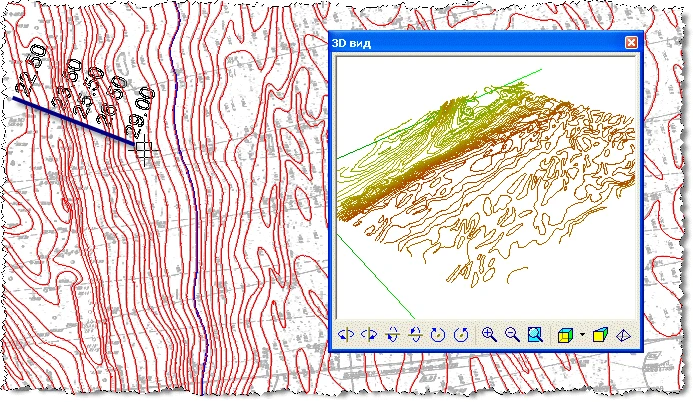

Трассировка, полуавтоматическая векторизация
Трассировка — интерактивная процедура, позволяющая провести векторизацию растрового изображения любого типа, а также сгладить или удалить объекты монохромного растрового изображения.
Трассировка основана на технологии локального распознавания растровых геометрических примитивов, с помощью которой программа идентифицирует растровые линии как отрезок, дугу или окружность и генерирует соответствующи…

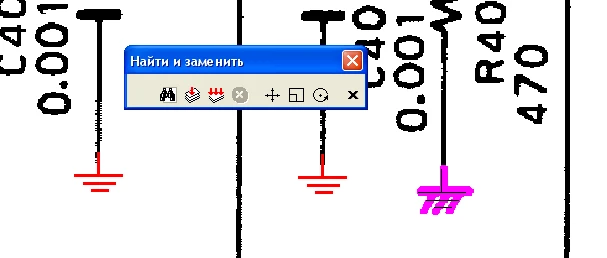

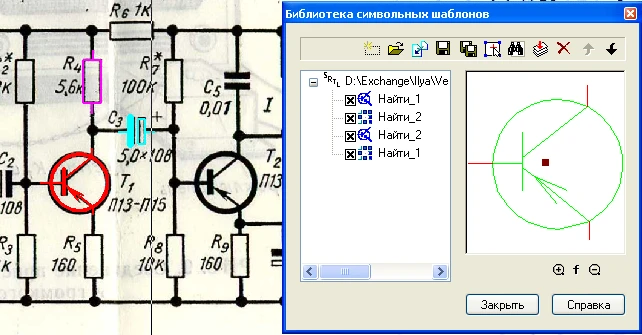

Поиск и замена растровых и векторных объектов
Операция поиска и замены позволяет находить объекты монохромных растровых изображений, а также наборы векторных объектов и заменять их на любые векторные или растровые объекты. В качестве образца для поиска могут быть использованы как растровые данные, так и векторные объекты. Команда позволяет искать похожие на заданный векторный образец наборы векторных объектов, образующих символы.

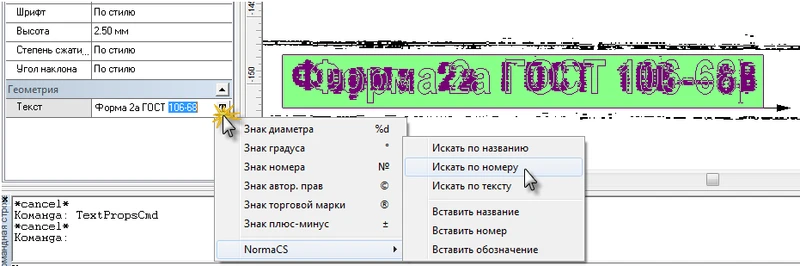

Интеграция с информационной системой нормативных документов NormaCS
Для векторного текста или распознанного растрового фрагмента текста в программе RasterDesk 10 можно осуществить поиск нормативного документа в информационной системе NormaCS. Если искомый документ заменен более новым, то предусмотрена возможность замены текста в RasterDesk на обозначение или номер замененного документа.
В RasterDesk этот функционал реализован для команды Редактировать растровый т…

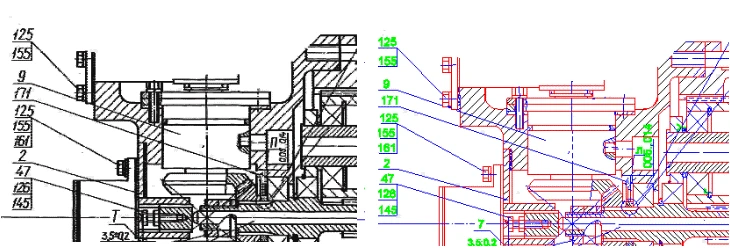

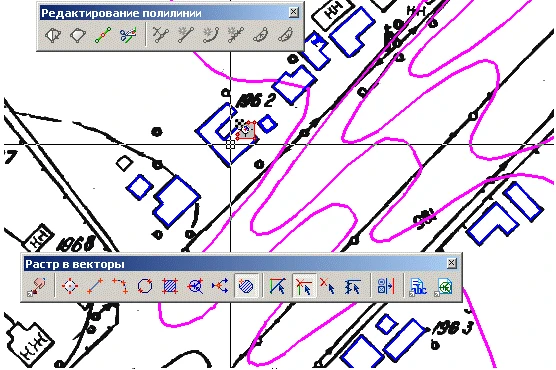

Автоматическая векторизация
Автоматическая векторизация — процедура, в результате которой генерируются векторные объекты, передающие исходное растровое изображение. RasterDesk Pro распознает объекты следующих типов: точки, отрезки, окружности, дуги, контуры, штриховки, тексты и символы. Предусмотрена возможность обучить программу распознавать новые тексты и символы. При векторизации отрезков, кругов, дуг и полилиний программ…
Коррекция результатов векторизации
Полученные в результате автоматической векторизации низкокачественных растровых изображений векторные объекты, как правило, требуют дополнительной коррекции. Коррекция необходима, если после распознавания таких объектов, как линия, окружность, дуга и полилиния, получается множество отдельных векторов-фрагментов (например, вместо линии — несколько линейных отрезков, вместо растрового круга — множес…

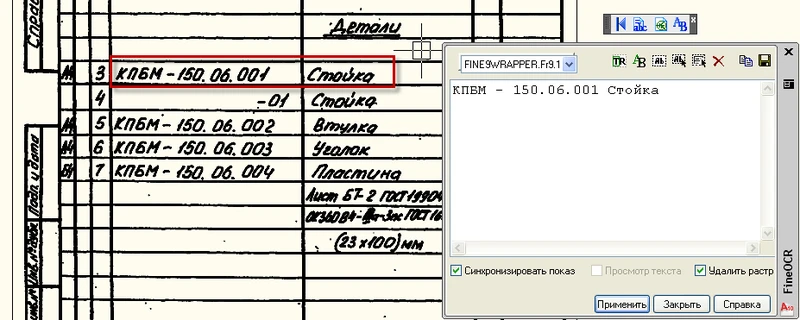

Распознавание текстов
В программу RasterDesk Pro 10 включен дополнительный модуль распознавания текста OCR ABBYY FineReader 10. Модуль позволяет распознавать большие объемы текста хорошего и среднего качества, выполненного шрифтами обычного начертания. Для распознавания текстов использующих декоративные шрифты или специальные символы в модуле предусмотрена возможность обучения символам.
RasterDesk OCR помечает все соз…
Конфигурации
Новые возможности
Поддержка файлов формата *.webp
В настоящее время не представляется возможным использовать библиотеку libwebp-1.0.0, которая кодирует/декодирует формат *.webp. Предлагается обходное решение: использовать утилиты командной строки utilities cwebp/dwebp для кодирования/декодирования файлов *.webp в/из PNG-, JPEG-, TIFF-файлов.

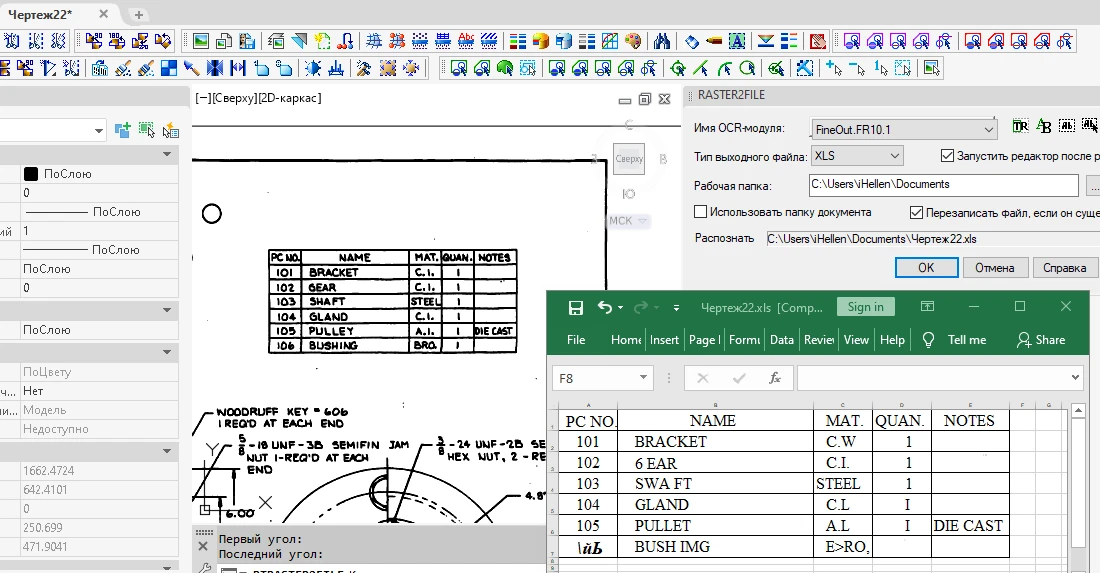

Распознавание текстовых таблиц на растрах
В команду Распознать текст в файл (Raster2File) добавлена возможность распознавания и экспорта таблиц. В настройках команды можно указать папку для сохранения табличного файла или сохранить в папку с исходным растром; можно указать, запускать ли табличный редактор после распознавания таблицы.

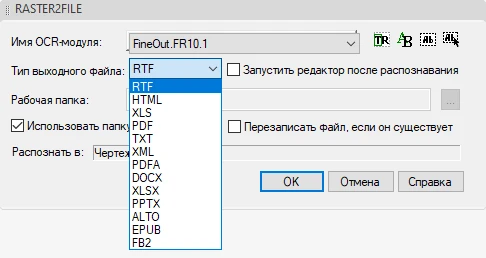

Вывод текста во внешний файл
Доработана команда Распознать текст в файл (Raster2File). Теперь она позволяет распознавать тексты на растровых файлах и экспортировать их в файлы различных форматов: .xls, .doc, .txt, .xtml и др.
Интеграция 64-битной версии RasterDesk с ABBYY Online OCR
ABBYY Online OCR добавлен в 64-битную версию RasterDesk, теперь распознавание текстов работает и в ней.
AutoCAD 2021−2022
Обеспечена поддержка работы RasterDesk на платформах AutoCAD 2021−2022.
Системные требования
Графическая платформа
- Autodesk AutoCAD 2015/2016/2017/2018/2019/2020/2021/2022 (32- и 64-разрядные версии)
Процессор
- Минимальные требования: Intel Pentium IV и выше
Оперативная память
- Минимальные требования: 1 Гб
- Рекомендуемые требования: 2 Гб и выше
Оперативная память
- Минимальные требования: 1 Гб
- Рекомендуемые требования: 4 Гб и выше
Место на диске
- 500 Мб и более на системном диске
Операционная система
- Windows 7 (32-bit, 64-bit);
- Windows 8 (32-bit, 64-bit);
- Windows 10 (32-bit, 64-bit).
