Комплексная система Model Studio CS
Обеспечит автоматизацию проектной деятельности при оптимальной совокупной стоимости решения.
Трехмерное и информационное проектирование является наиболее эффективным направлением автоматизации проектных работ. Программных средств, позволяющих автоматизировать рабочее место проектировщика, много, но большинство из них способно решить лишь частные задачи инженера, никак не помогая ни в организации процессов коллективной работы и комплексного проектирования, ни в управлении ими.
Подробнее о продукте
Project Studio CS Водоснабжение
Также получить консультацию по программному продукту можете через мессенджеры
Программный продукт, предназначенный для проектирования систем водопровода и канализации по отечественным стандартам, в котором объединены расчетная и графическая части проекта. Основанием для расчета, формирования аксонометрических схем, генерации спецификаций оборудования является реальная модель сети.
Все описаниеЗадачи
Интеллектуальные объекты Project Studio CS Водоснабжение;
Мастер межэтажных соединений;
Гидравлический расчет. Формирование трехмерной твердотельной модели систем водоснабжения и канализации;
Баланс водопотребления и водоотведения.
О продукте
Специализированное программное обеспечение Project Studio CS Водоснабжение предназначено для проектирования внутренних систем горячего и холодного водоснабжения и канализации, а также водяного пожаротушения с использованием пожарных кранов. В программе объединены расчетная и графическая части раздела проектирования «Внутренний водопровод и канализация».
Будучи приложением к AutoCAD, Project Studio CS Водоснабжение позволяет загружать архитектурную подоснову любого формата, поддерживаемого этой системой (*.dwg-файлы, растровые изображения, OLE-объекты и т.д.), а при использовании Autodesk Architectural Desktop или AutoCAD Architecture — работать с *.dwg-файлами, созданными в этих программах.
Программный продукт Project Studio CS Водоснабжение включает в себя специализированные инструменты инженера-сантехника. Из созданной реальной 3D-модели систем водоснабжения и канализации пользователь получает практически всю необходимую документацию:
- поэтажные планы;

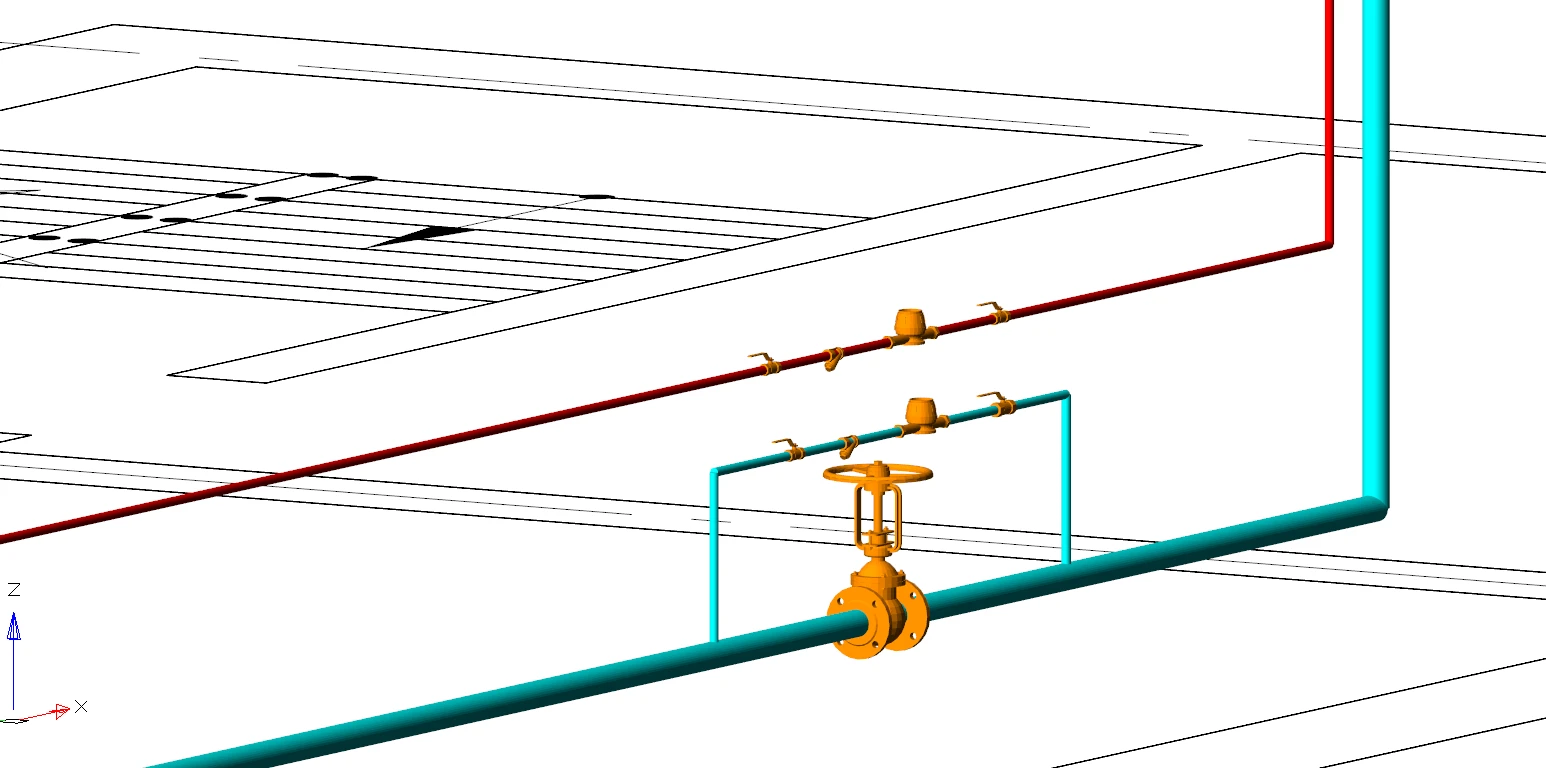

- трехмерную схему систем;

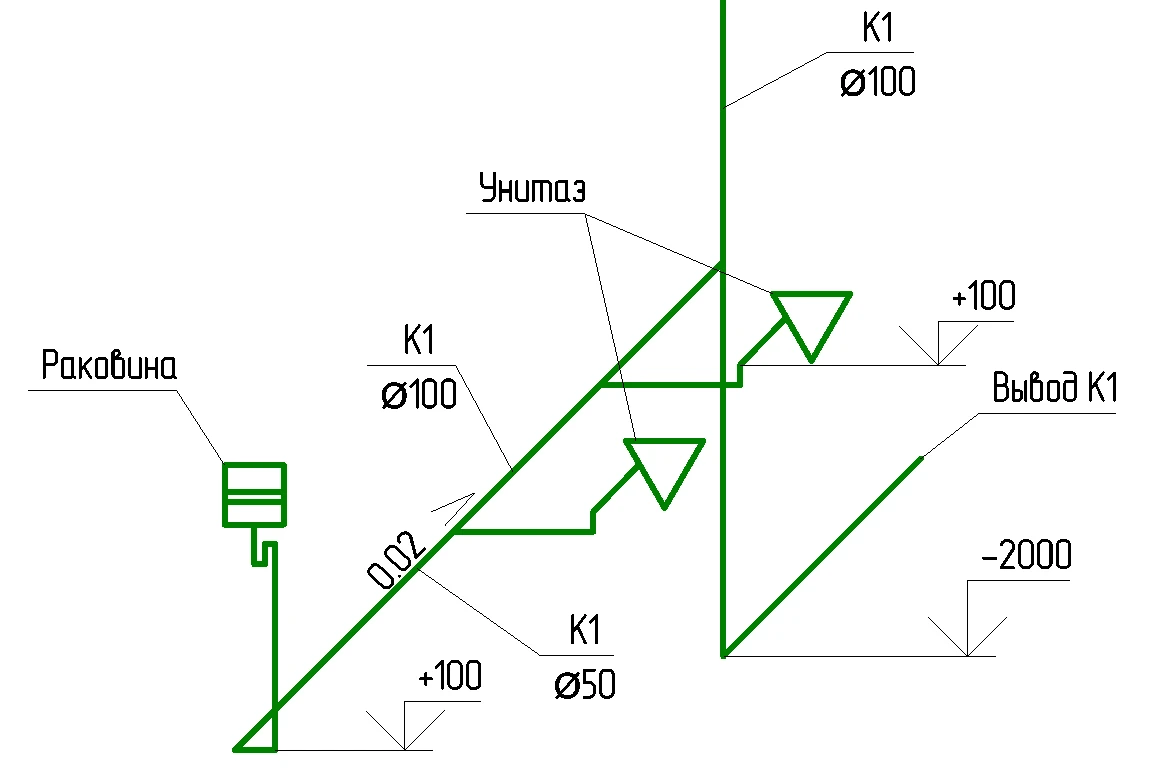

- аксонометрические схемы;

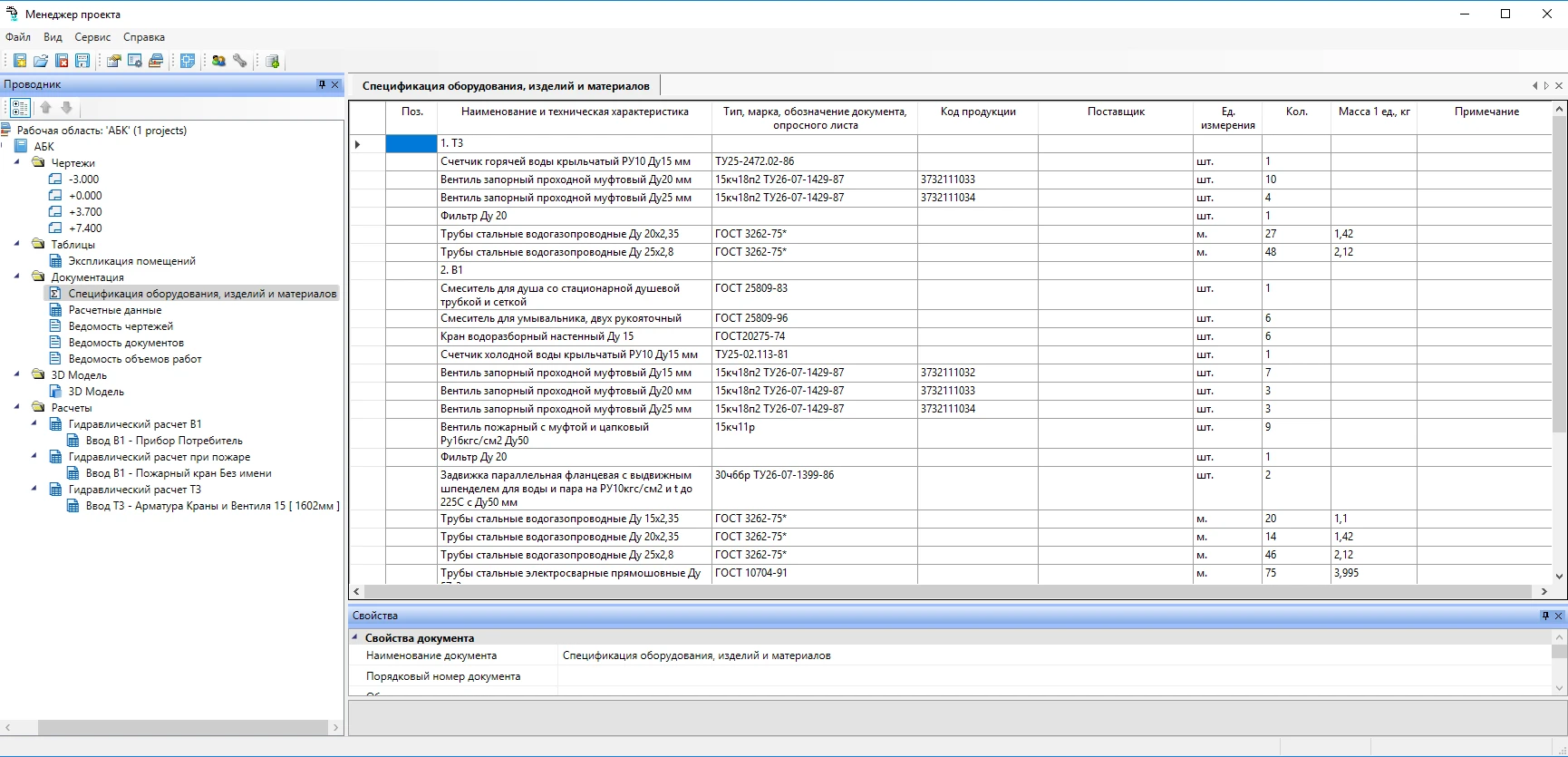

- спецификацию оборудования;
- спецификацию систем водоснабжения и канализации;
- экспликацию помещений;
- ведомость рабочих чертежей основного комплекта;
- ведомость ссылочных и прилагаемых документов;
- ведомость объемов строительных и монтажных работ.

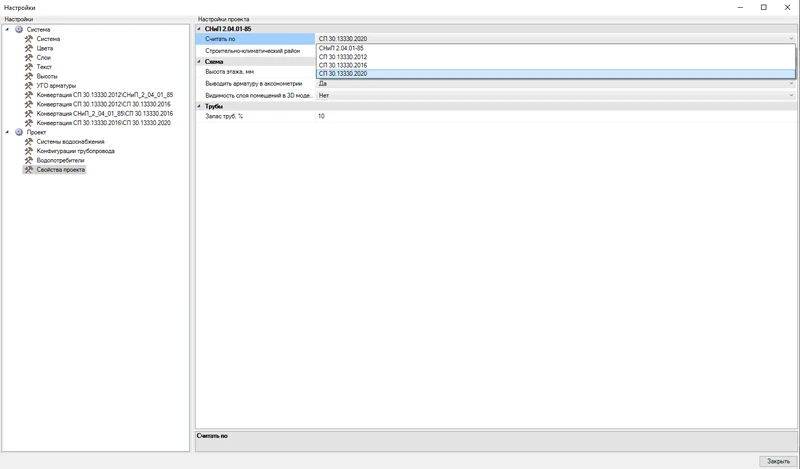

Трехмерная модель систем, аксонометрические схемы, спецификация оборудования и спецификация систем водоснабжения и канализации генерируются автоматически. Помимо графической части, в Project Studio CS Водоснабжение включен расчетный модуль. В базу данных внесены нормативные гидравлические характеристики (по СНиП 2.04.01−85*, СП 30.13 330.2012, СП 30.13 330.2016 и СП 30.13 330.2020) санитарных приборов, пожарных кранов, потребителей воды. На основе модели систем производится расчет требуемого давления и расходов воды для каждой системы, подбираются диаметры трубопроводов, типоразмеры арматуры и счетчиков.
Задачи
Интеллектуальные объекты Project Studio CS Водоснабжение.
Мастер межэтажных соединений.
Гидравлический расчет. Формирование трехмерной твердотельной модели систем водоснабжения и канализации.
Баланс водопотребления и водоотведения.
Возможности
Удобный интерфейс

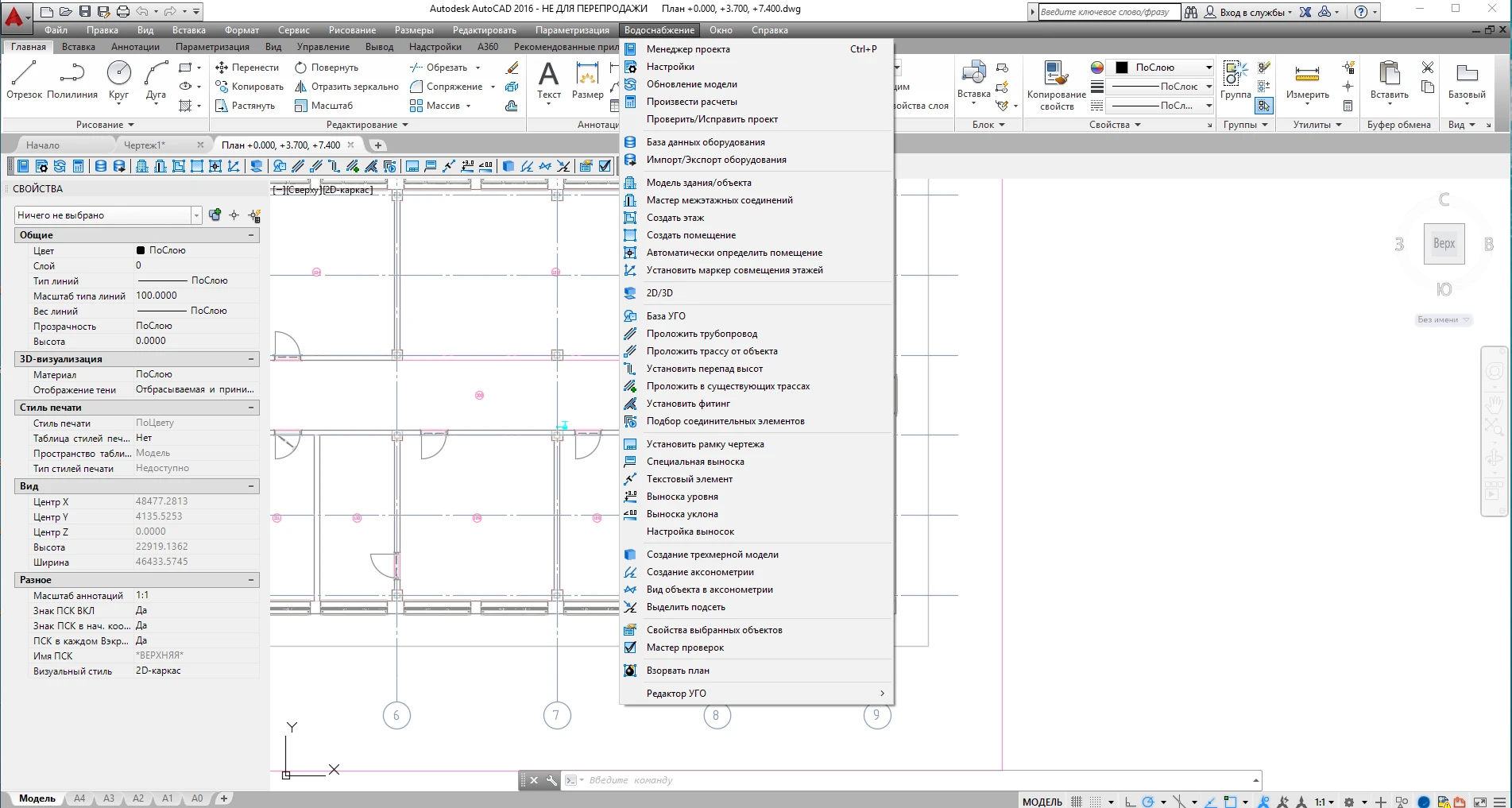

Программа Project Studio CS Водоснабжение имеет привычный интерфейс, что позволяет свести к минимуму сроки ее внедрения. Пользователь работает со стандартными выпадающими меню, панелями инструментов, командной строкой. Кроме того, в Project Studio CS Водоснабжение реализованы сервисные функции создания моделей систем водоснабжения и канализации, такие как контекстное меню, режимы отслеживания и об…
Интеллектуальные объекты Project Studio CS Водоснабжение

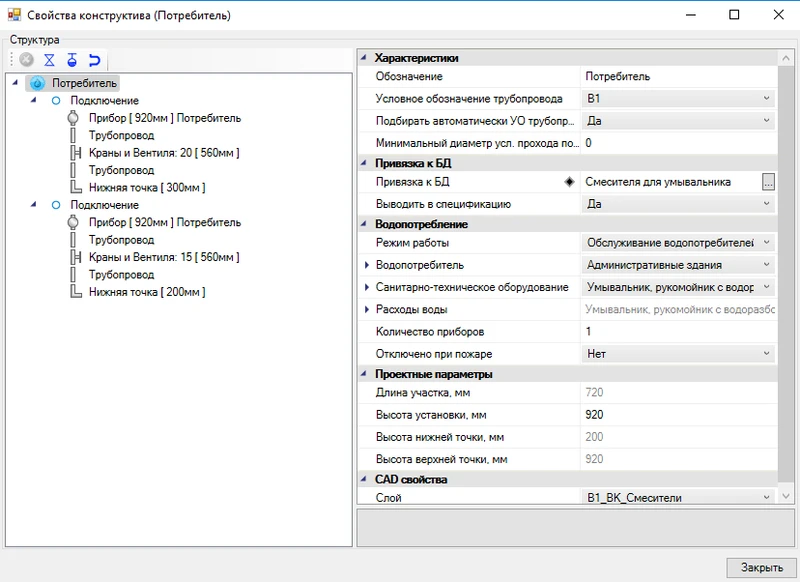

Все объекты Project Studio CS Водоснабжение (трубопроводы, санитарные приборы, трубопроводная арматура и т.д.) являются интеллектуальными. Каждый из этих объектов обладает характерными свойствами, которые можно редактировать в процессе проектирования, причем для каждой группы элементов данные свойства имеют определенные характеристики. Для трубопроводов и арматуры можно выбрать сортамент и типораз…
Открытые базы данных

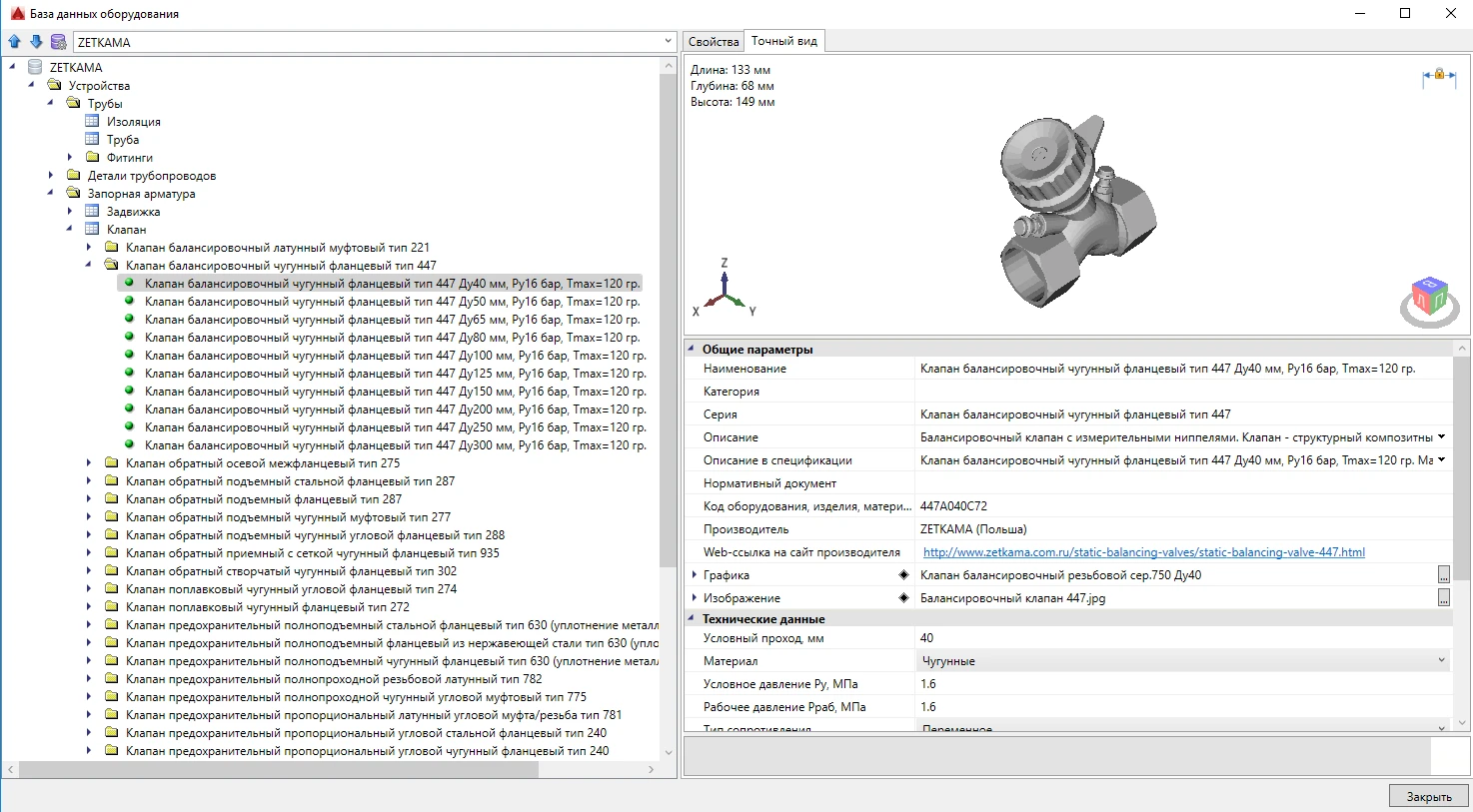

Сегодня в системах водоснабжения и канализации используется весьма разнообразное оборудование, на рынке представлены изделия как отечественных, так и зарубежных производителей. Это делает принципиально важным наполнение баз данных. На сегодняшний день база данных элементов содержит более 7000 различных изделий популярных в России производителей: Zetkama, NANOPLAST, Rehau, Uponor, ООО «БРОЕН-АДЛ» и…
Модель здания/объекта

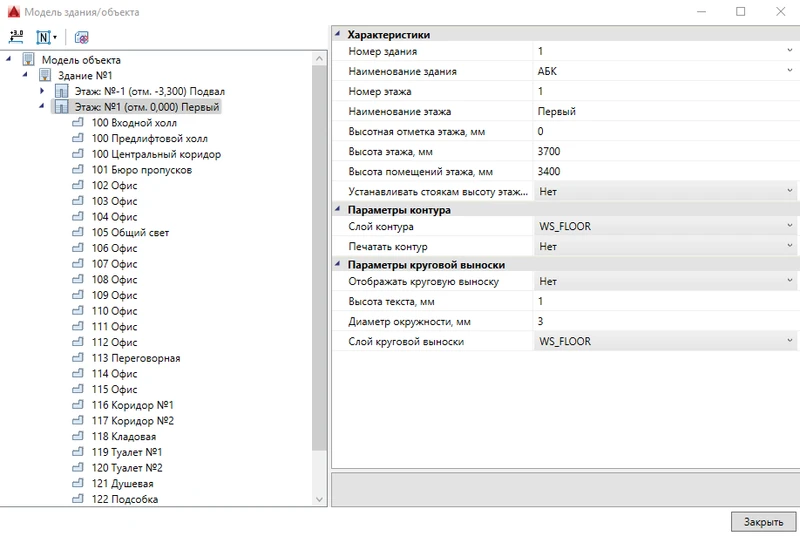

Существует возможность загрузить помещения через IFC-формат. Также инженер может самостоятельно определить контуры помещения как в автоматическом, так и в ручном режиме. Можно автоматически пронумеровать помещения, если это не было сделано ранее. А все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне Модель здания/объекта. Здесь же возможно изменить характерист…
Мастер межэтажных соединений

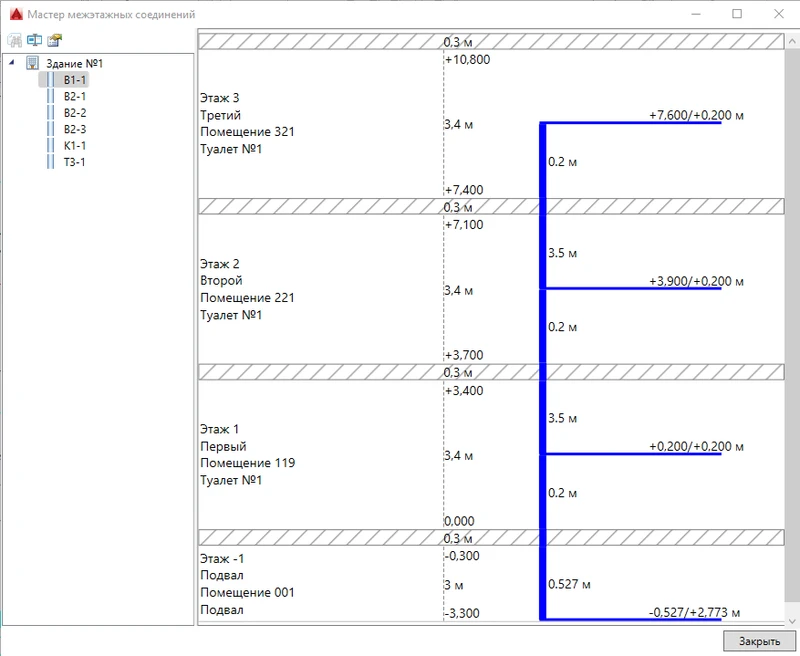

Для просмотра и анализа всех спроектированных стояков в здании и редактирования их свойств предназначен Мастер межэтажных соединений.
Гидравлический расчет. Формирование трехмерной твердотельной модели систем водоснабжения и канализации

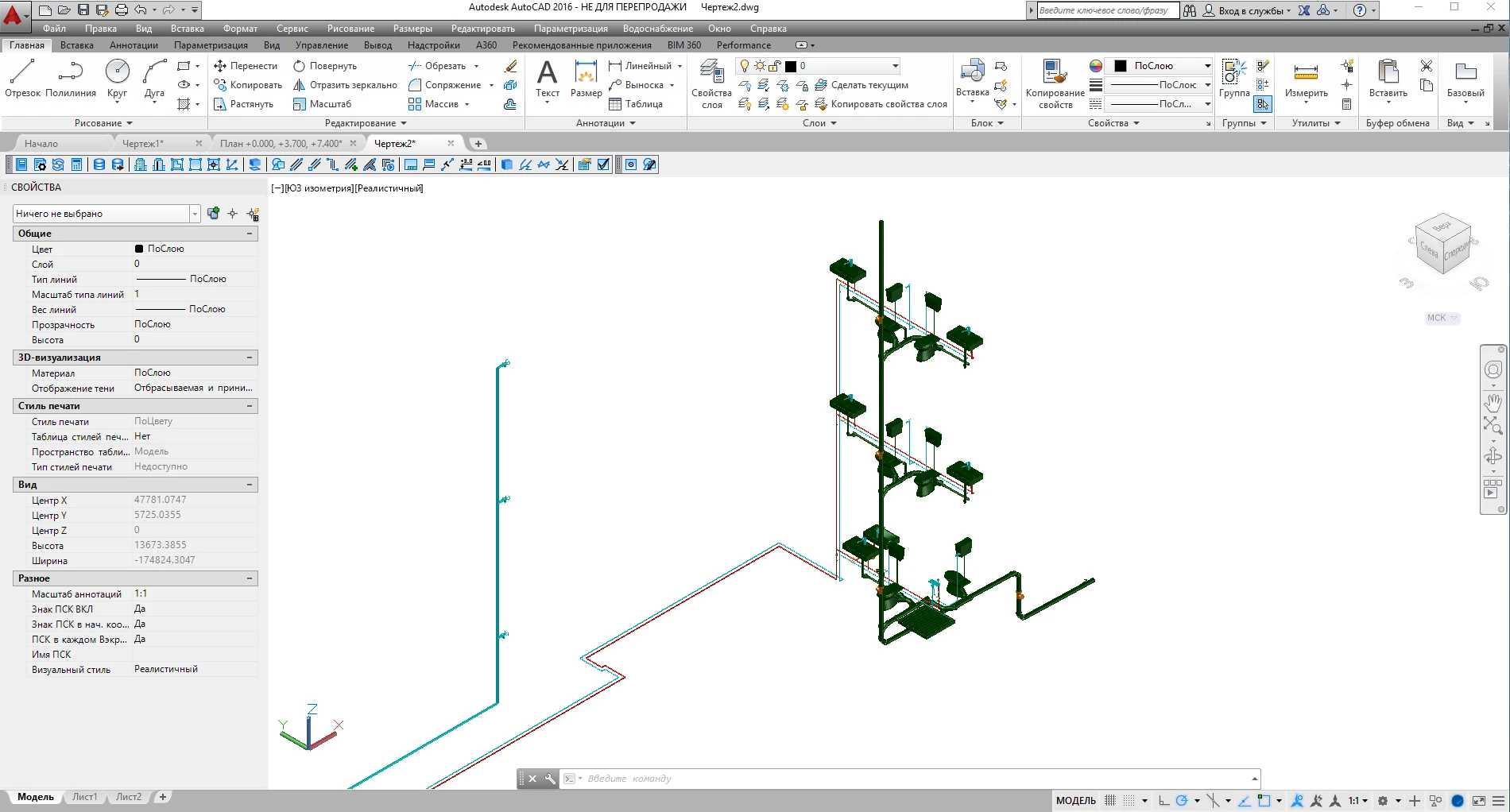

Основа работы программы Project Studio CS Водоснабжение — это 3D-модель систем водоснабжения и канализации. Но проектировщик, как правило, работает не в трехмерной модели, а на отдельных планировках. Как же создать «правильную» модель для корректного расчета и графики?В Project Studio CS Водоснабжение эта проблема решается следующим образом. Проектировщик действительно работает с отдельными поэтаж…
Оформление
При использовании импортных программных продуктов пользователь нередко сталкивается с проблемой прохождения нормоконтроля, поскольку требования к оформлению рабочей документации в нашей стране и за рубежом различны. Отличаются друг от друга и методики расчета внутренних систем водоснабжения и канализации, поскольку они основаны на эмпирических данных.
Программа Project Studio CS Водоснабжение п…
Согласованность данных
Для согласования данных в Project Studio CS Водоснабжение используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту Project Studio CS Водоснабжение. Это позволяет правильно рассчитывать расходы воды и стоков, получать точные спецификации. Кроме того, спецификация оборудования всегда соответствует текущ…
Баланс водопотребления и водоотведения

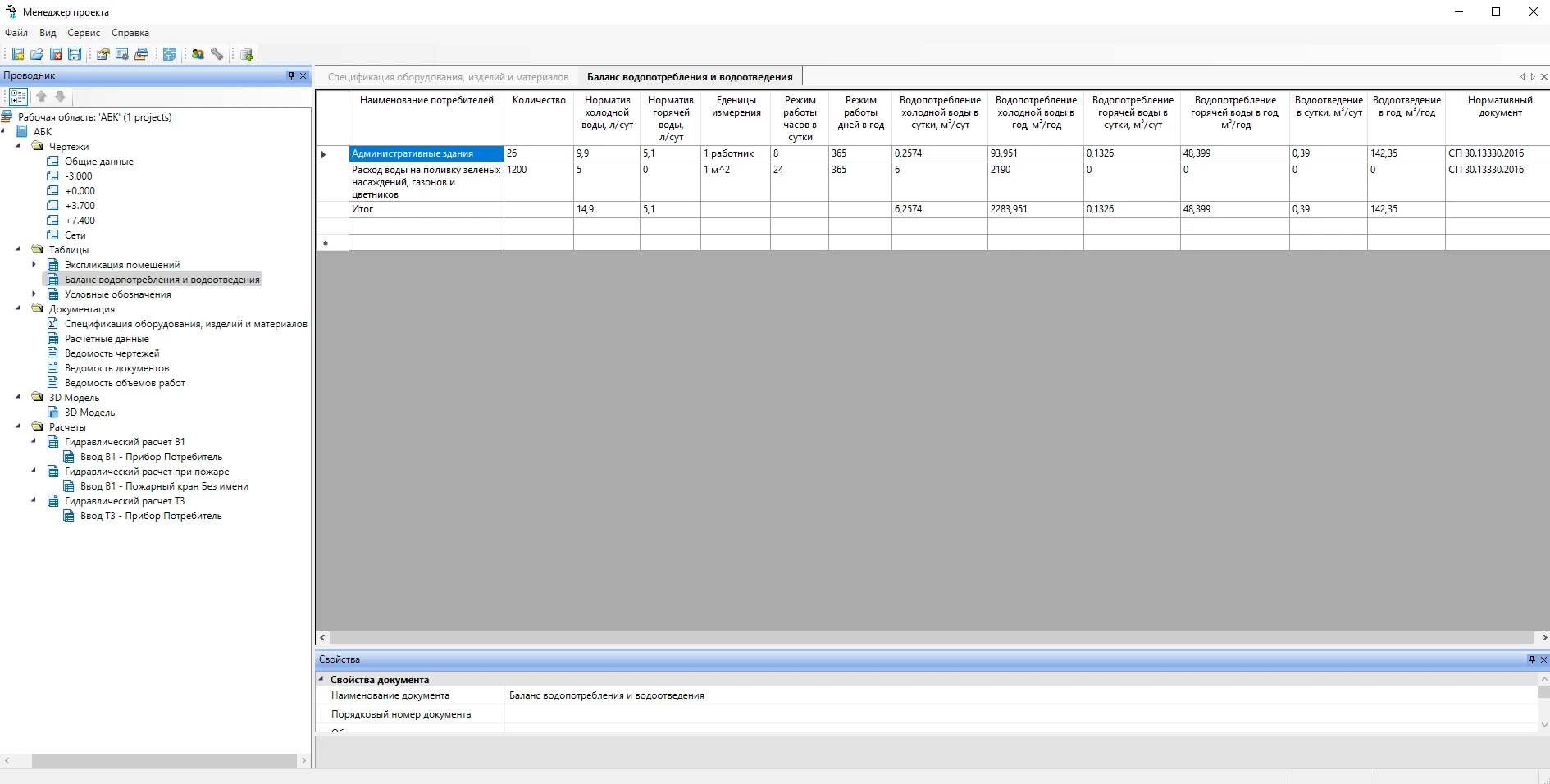

На всех современных предприятиях ведется учет ресурсов и их потребления. Не является исключением и водопотребление. Для расчета количества воды, потребляемой предприятием, определения объема сброшенных сточных вод существует балансовая таблица водопотребления и водоотведения. Ее составление необходимо для заключения договора с ГУП «Водоканал». В программе реализована ведомость «Баланс водопотребле…
Таблица УГО
В программе реализовано автоматическое формирование таблицы УГО, используемых в проекте. Таблица формируется как для каждого этажа, так и для всего проекта.
Экспликация помещений
Программа поддерживает возможность получения экспликации помещений и ее вывода в Word, Excel или в CAD-систему.
Ведомости чертежей, документов и объемов работ
Реализовано получение в полуавтоматическом режиме ведомости рабочих чертежей основного комплекта по ГОСТ 21.101-97; ведомости ссылочных и прилагаемых документов по ГОСТ 21.101-97 и ведомости объемов строительных и монтажных работ по ГОСТ 21.111-84. Эти ведомости можно вывести в Word, Excel или в CAD-систему.
Передача данных через IFC
Благодаря реализации экспорта в обменные файлы стандарта IFC, информационные модели инженерных систем, выполненные в программе, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM платформе, будь то ArchiCAD, Revit, Allplan или ещё какая-либо.
Гидравлический отчет
После проведения расчета программа автоматически создает отчеты по водопроводным системам. Эти отчеты можно выгрузить в Excel.
Конфигурации
Новые возможности
Исправлен ряд неточностей, собранных online-системой регистрации ошибок
Поддерживается возможность указать абсолютные координаты здания или сооружения при экспорте информационной модели в IFC, RBIM или *.dwg
Реализована поддержка СУБД PostgreSQL при выгрузке моделей в CADLib Модель и Архив

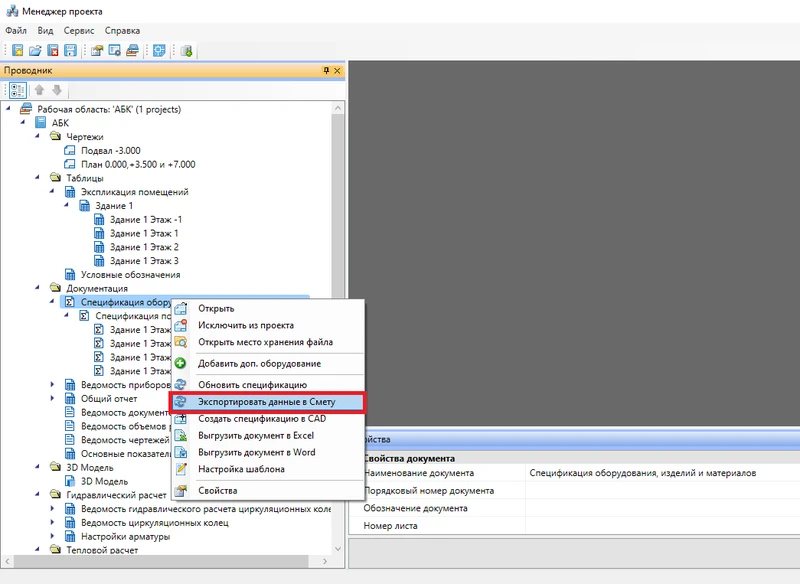

Реализована интеграция со сметной системой ABC. В ABC экспортируется сформированная спецификация
Основное внимание при разработке Project Studio CS Водоснабжение 2022 было сосредоточено на реализации требований нового свода правил по проектированию внутреннего водопровода и канализации зданий СП 30.13 330.2020, введенного с 01.07.2021 г
Включена поддержка актуальной версии CADLib Модель и Архив
Plug-in Engineering BIM Exchanger поддерживает Revit вплоть до версии 2022
Добавлена поддержка Autodesk AutoCAD 2022
