Комплексная система Model Studio CS

Обеспечит автоматизацию проектной деятельности при оптимальной совокупной стоимости решения.

Трехмерное и информационное проектирование является наиболее эффективным направлением автоматизации проектных работ. Программных средств, позволяющих автоматизировать рабочее место проектировщика, много, но большинство из них способно решить лишь частные задачи инженера, никак не помогая ни в организации процессов коллективной работы и комплексного проектирования, ни в управлении ими.

Подробнее о продукте

icon

Project Studio CS СКС

Также получить консультацию по программному продукту можете через мессенджеры

Программный продукт, предназначенный для проектирования структурированных кабельных систем, телефонии здания, а также систем кабельных каналов, сочетающий удобный, специально сконструированный интерфейс, точно подобранные и настроенные инструменты графического отображения, а также средства для выполнения необходимых расчетов при подборе оборудования.

Все описание

Задачи

Консолидация информации по проекту;
Создание системы кабельных каналов;
Проектирование горизонтальной подсистемы;
Проектирование магистральной подсистемы здания.
Все задачи

О продукте

Специализированное программное обеспечение Project Studio CS СКС — инструмент, позволяющий повысить эффективность труда при проектировании структурированных кабельных систем, на сленге проектировщиков — «слаботочки».

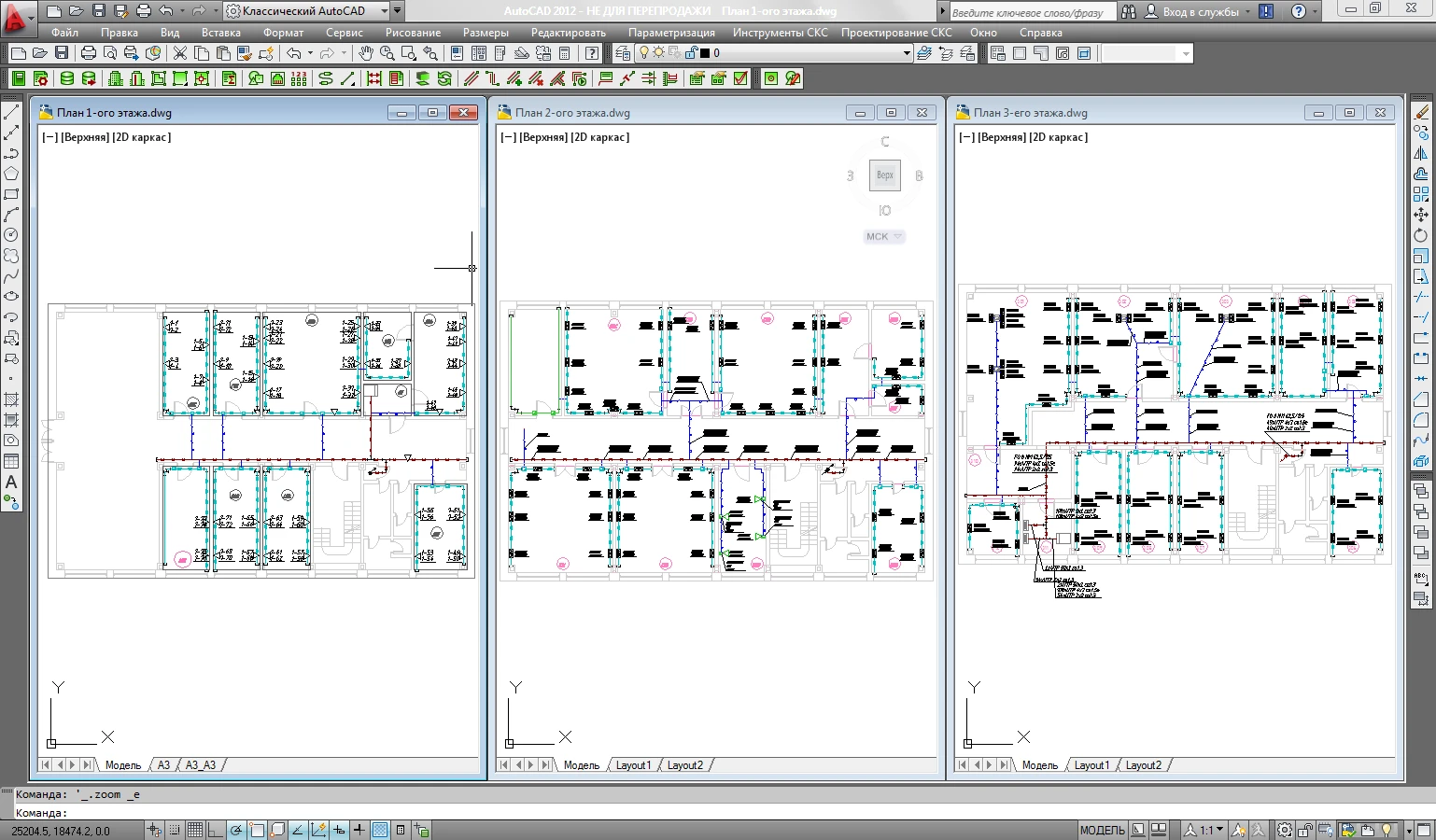

Будучи приложением к AutoCAD, Project Studio CS СКС позволяет загружать архитектурную подоснову любого формата, поддерживаемого этой системой (*.dwg-файлы, растровые изображения, OLE-объекты и т.д.), а при использовании Autodesk Architectural Desktop или AutoCAD Architecture — работать с *.dwg-файлами, созданными в этих программах.

Задачи

Консолидация информации по проекту.
Создание системы кабельных каналов.
Проектирование горизонтальной подсистемы.
Проектирование магистральной подсистемы здания.

Возможности

Область применения

Область применения

Специализированное программное обеспечение Project Studio CS СКС — инструмент, позволяющий повысить эффективность труда при проектировании структурированных кабельных систем, на сленге проектировщиков — «слаботочки». Будучи приложением к AutoCAD, Project Studio CS СКС позволяет загружать архитектурную подоснову любого формата, поддерживаемого этой системой (*.dwg-файлы, растровые изображения, OLE…

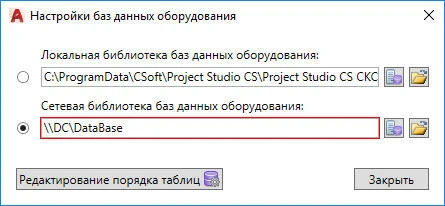

Организация работы
Организация работы
Организация работы

Организация работы

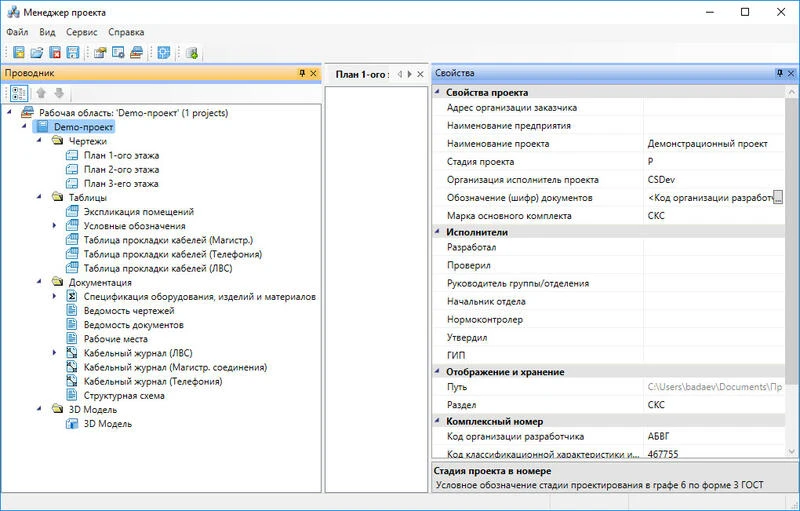

Одним из факторов успешного выполнения проекта является доступ к проектной информации. Работа в Project Studio CS СКС построена вокруг инструмента Менеджер проекта — фактически центральной базы данных проекта, которая содержит чертежи, автоматически формируемые отчеты и результаты расчетов, а также позволяет собрать все необходимые документы для выполнения проекта (техническое задание, пояснительн…
Заглушка

Моделирование

Project Studio CS СКС — это переход от работы с отдельными чертежами к моделированию проектируемой системы без принципиального изменения приемов и методов проектирования. Информационная модель системы позволяет спроектировать систему именно так, как она будет смонтирована в действительности, а рабочую документацию получить в максимально автоматизированном режиме. Кроме того, единая модель системы …
Заглушка

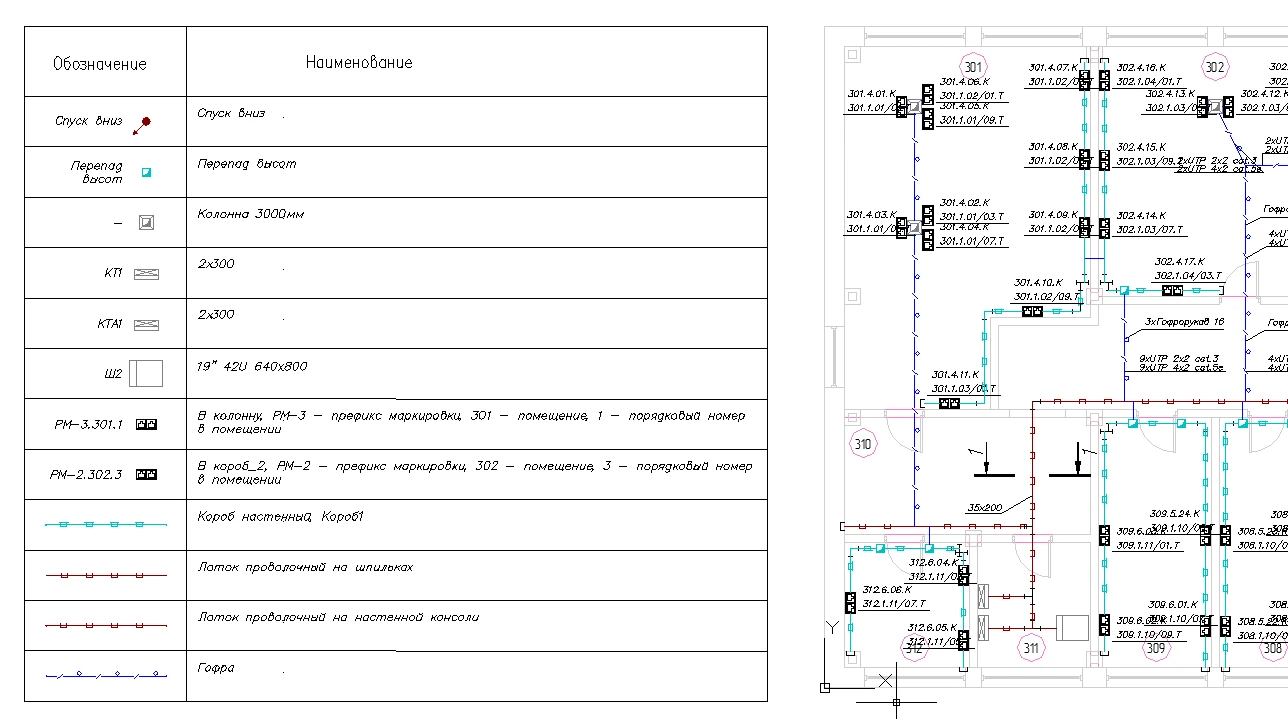

Создание структурированных кабельных систем

При использовании программы Project Studio CS СКС пользователь имеет возможность работать со следующими подсистемами СКС. Подсистема рабочего места При работе с этой подсистемой учитываются различные варианты установки рабочих мест (на стену, в короб, лючок, сервисную колонну и т.п.), а также любые варианты комплектации каждого из них. Рабочие места могут быть установлены как вручную, так и в ав…

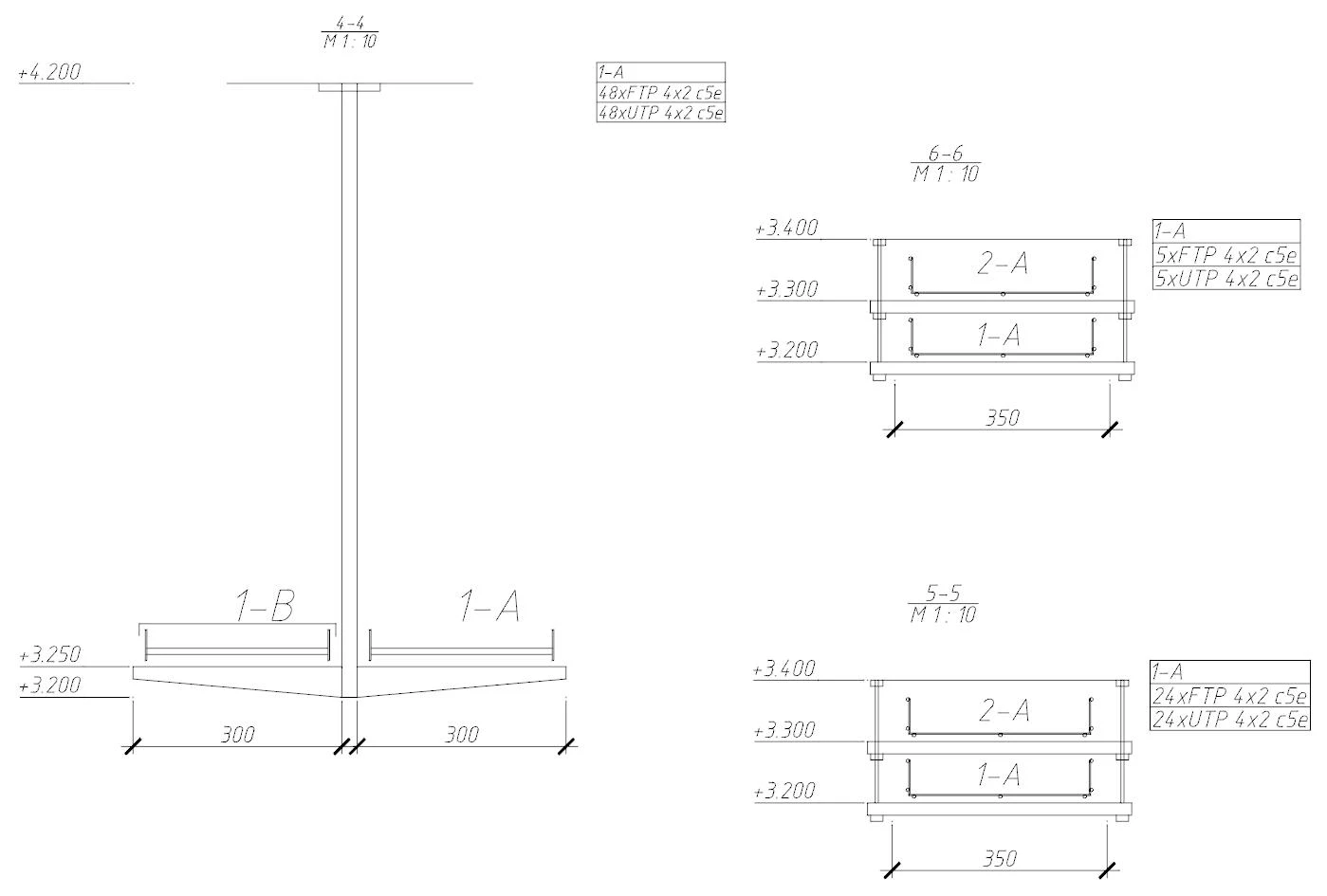

Создание системы кабельных каналов
Создание системы кабельных каналов

Создание системы кабельных каналов

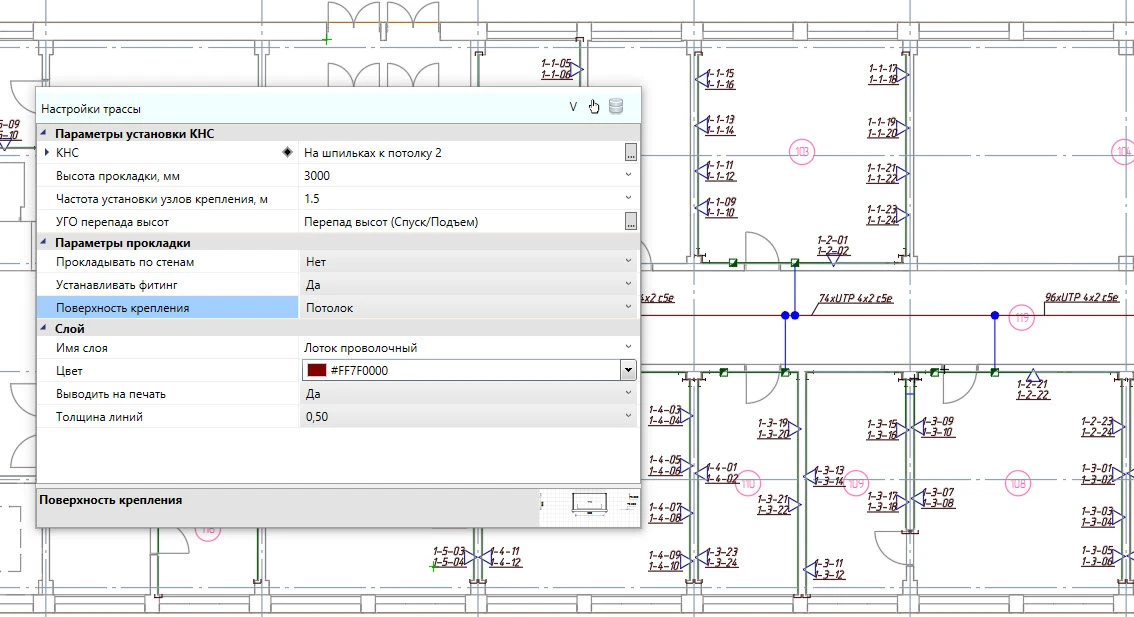

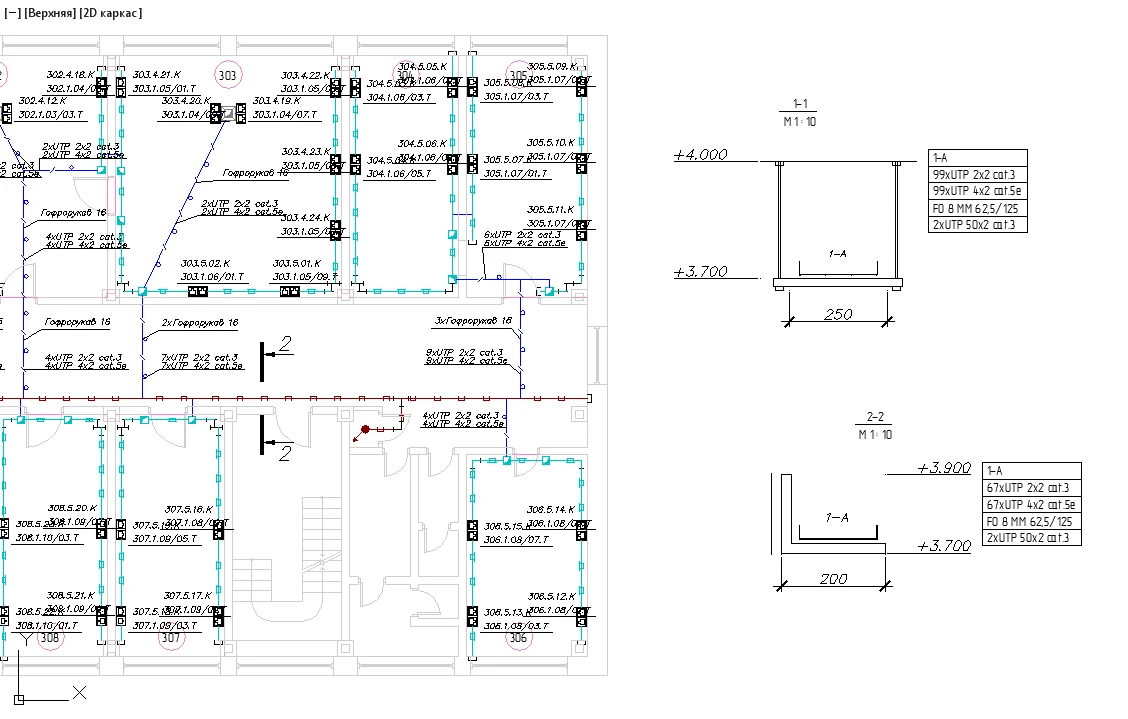

Программный продукт Project Studio CS СКС позволяет создавать системы кабельных каналов практически любой сложности. В программе используются три основных типа кабельных каналов: лотки, трубы и короба. Установка свойств кабельных каналов осуществляется путем создания конфигураций. Программа Project Studio CS СКС позволяет загружать векторную архитектурно-строительную подоснову плана сооружения. П…
Работа с электротехнической моделью

Работа с электротехнической моделью

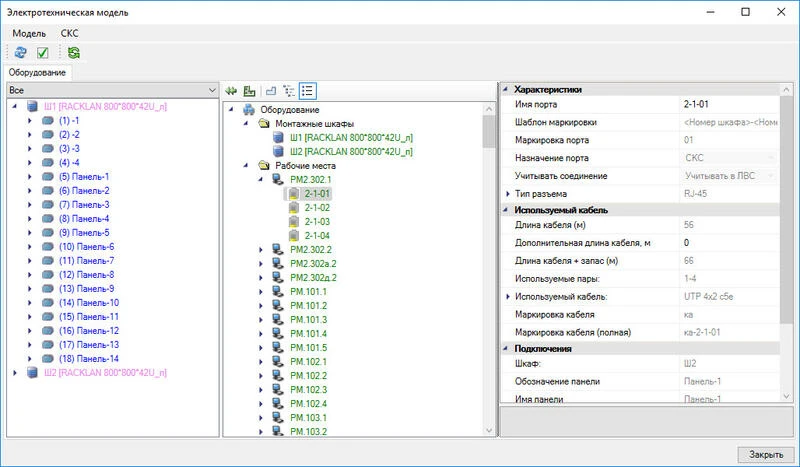

Все соединения в проекте осуществляются с помощью единой электротехнической модели (ЭТМ), которая позволяет быстро и безошибочно создать соединения как горизонтальной, так и магистральной подсистемы здания. ЭТМ проекта включает в себя команды, дублирующие команды панели инструментов программы, которые позволяют, не открывая чертежа, осуществлять перемаркировку объектов. В ЭТМ доступны для просмот…
3D-модель проектируемой системы
3D-модель проектируемой системы
3D-модель проектируемой системы

3D-модель проектируемой системы

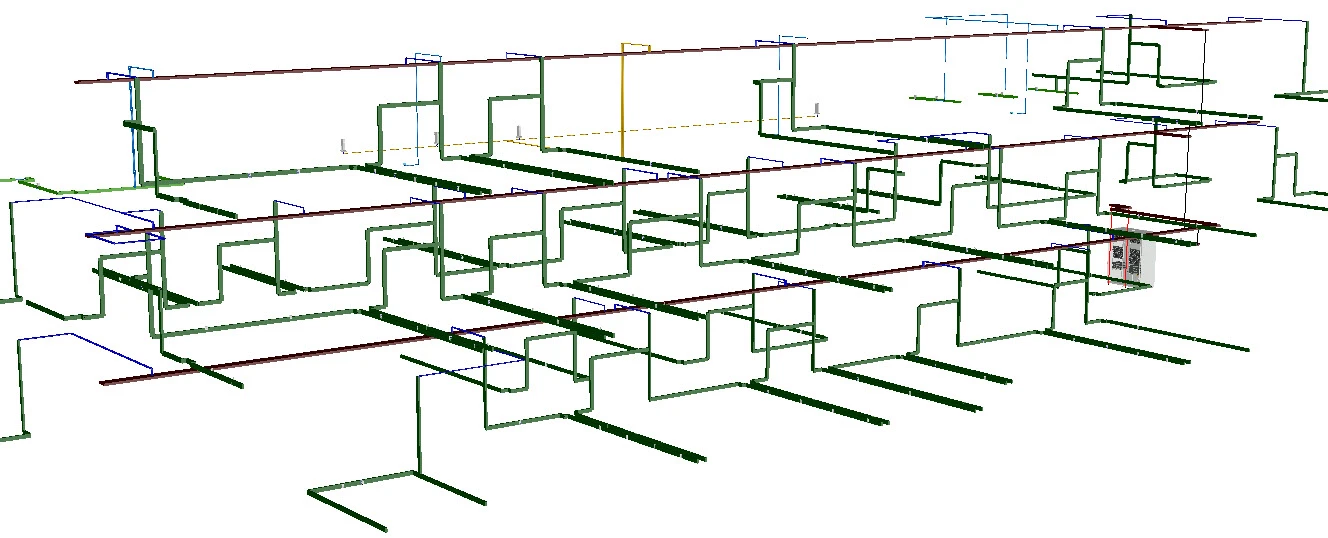

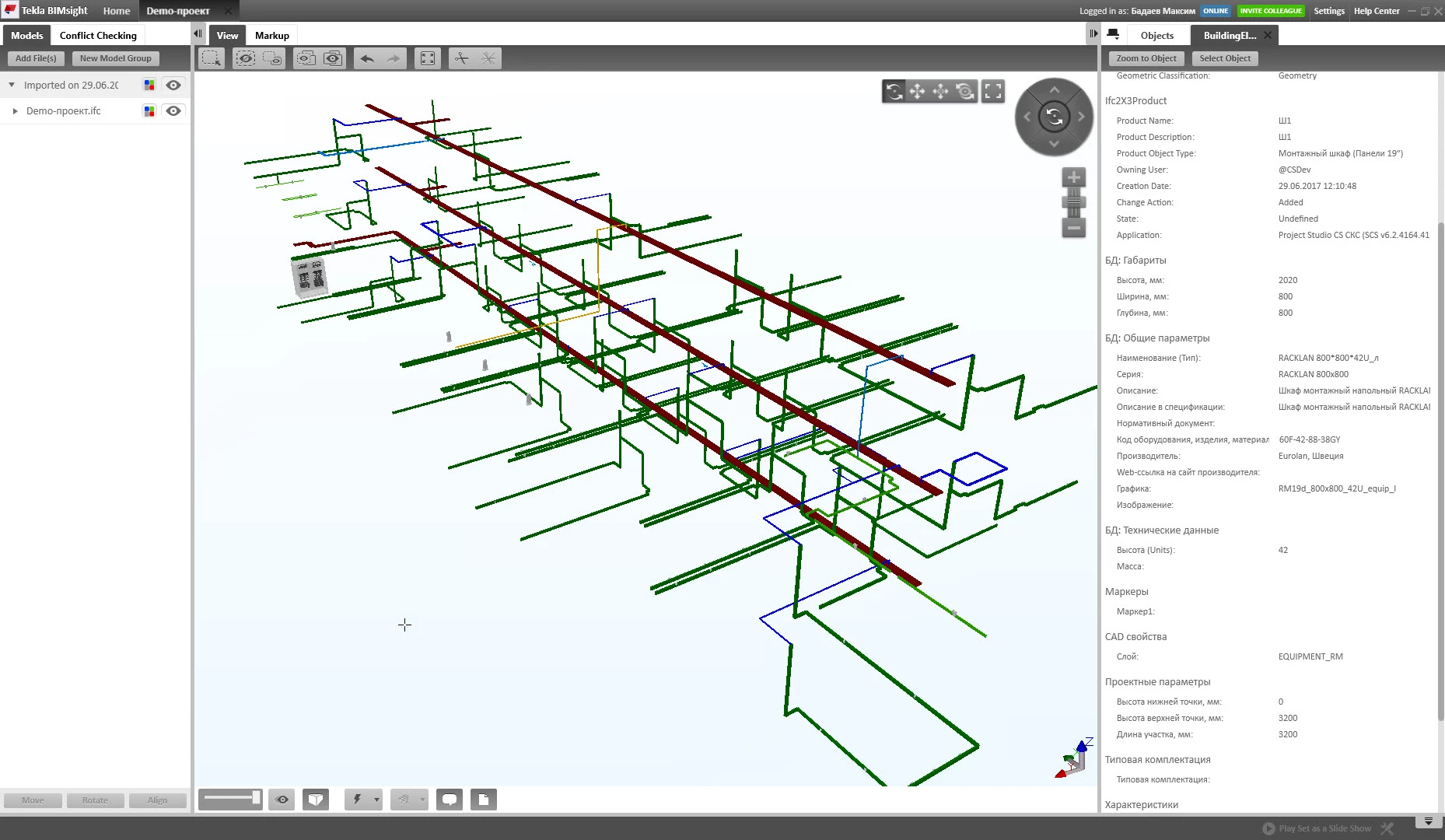

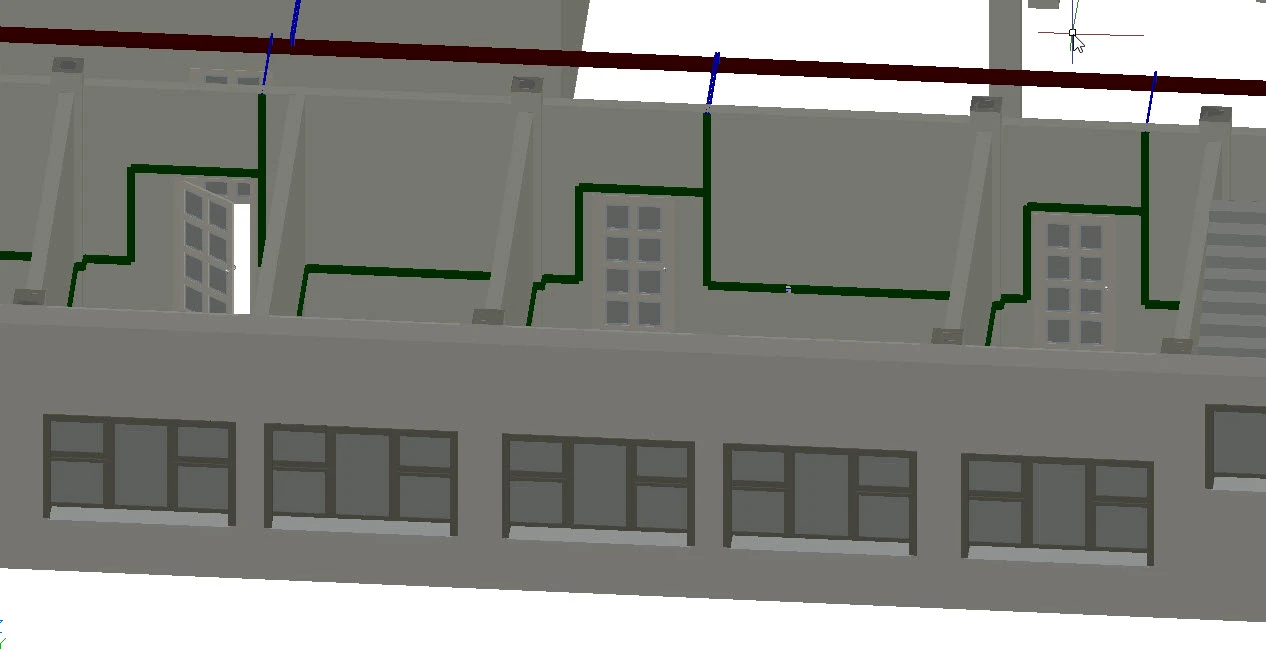

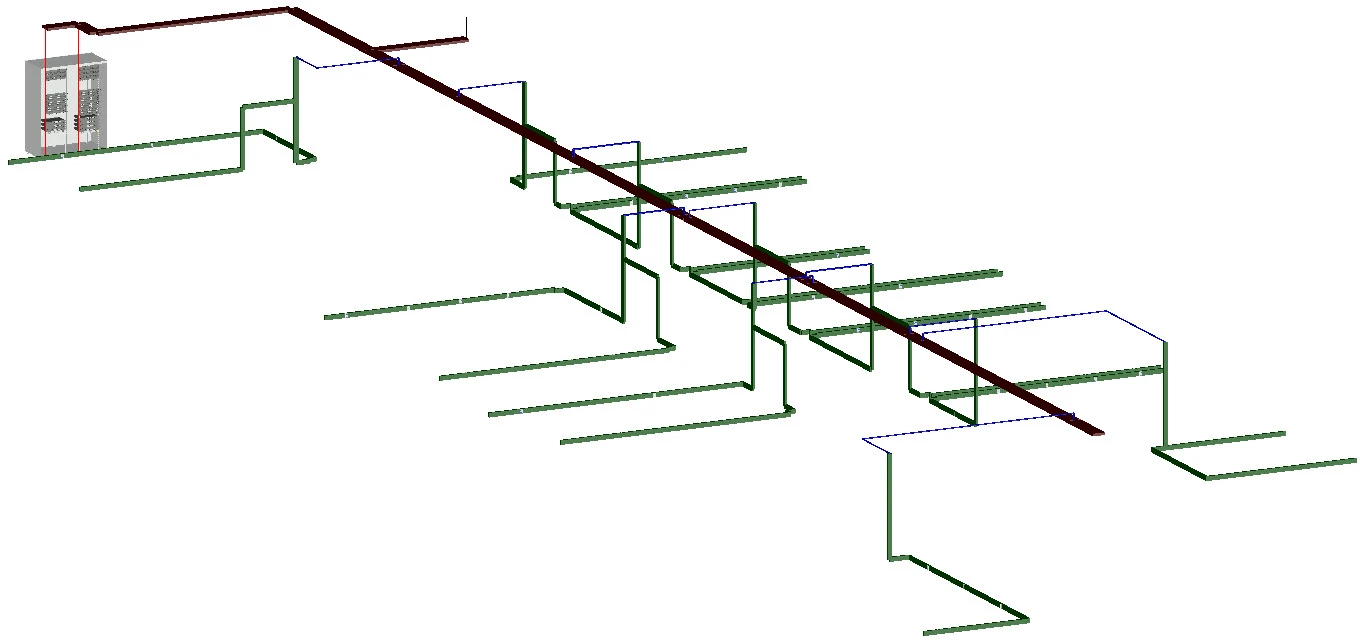

В качестве отчетного документа может быть использована и 3D-модель проектируемой системы. 3D-модель создается на основе расставленного оборудования и проложенных кабельных каналов, а также присутствия в каждом объекте, установленном на плане этажа, параметра высоты. Формирование 3D-модели происходит непосредственно на чертеже плана этажа, что обеспечивает доступ к объектам, позволяет изменять их …
Выгрузка в формат IFC

Выгрузка в формат IFC

Project Studio CS СКС позволяет выгружать информационную модель проектируемой системы в формат IFC (Industry Foundation Classes), предназначенный для обмена информацией в строительстве. Благодаря этому информационные модели структурированных кабельных систем, выполненные в Project Studio CS СКС, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую …
Документирование проекта
Документирование проекта
Документирование проекта

Документирование проекта

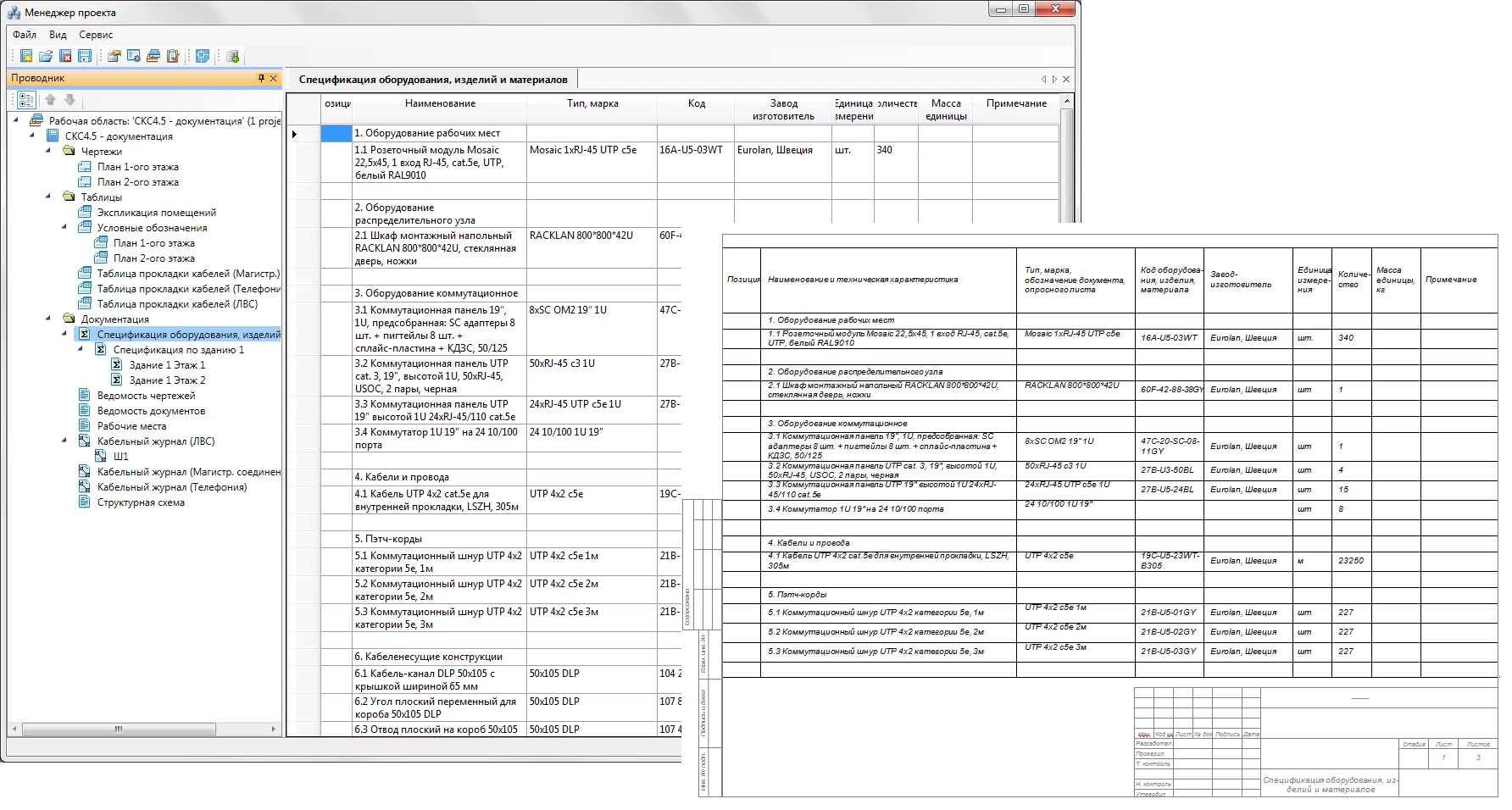

Project Studio CS СКС позволяет не только минимизировать ошибки при проектировании, но и получить в автоматизированном режиме отчетные документы, сформированные в соответствии с отечественными стандартами, после чего выгрузить их либо на поле чертежа, либо во внешние системы Microsoft Office, OpenOffice.org. В частности, пользователь может в любой момент получить следующие согласованные документы:…

Конфигурации

Новые возможности

А также

  • Добавлена поддержка СУБД PostgreSQL при выгрузке моделей в CADLib Модель и Архив;
  • Исправлена ошибка добавления элементов в конфигурацию рабочих мест;
  • Запас длин кабельных каналов теперь задается в настройках шаблона спецификации;
  • Реализована возможность настройки профиля экспорта в IFC в соответствии с требованиями Московской государственной экспертизы;
  • Появилась возможность задать объектам в качестве индивидуальной комплектации элемент из любой таблицы базы данных оборудования;
  • Исправлены неточности, собранные online-системой регистрации ошибок, а также реализованы замечания и пожелания, присланные в письменном виде и как сообщения на официальном форуме.

Параметр "Выводить в спецификацию"

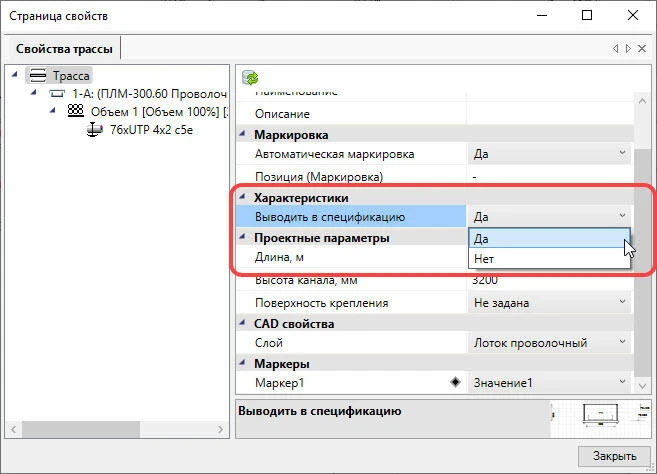

В свойствах трассы появился параметр Выводить в спецификацию. Теперь можно исключить попадание элементов конструкции трассы в спецификацию оборудования, изделий и материалов.

Экспорт

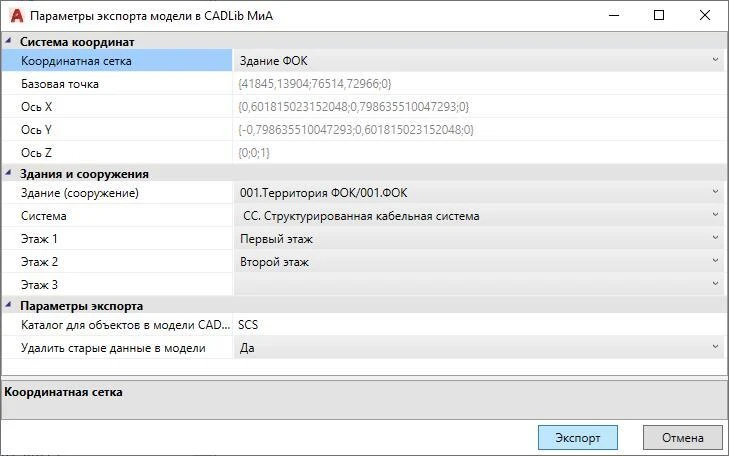

Реализована поддержка экспорта моделей структурированных кабельных систем, а также кабеленесущих систем в заданную структуру проекта CADLib Модель и Архив с учетом координатных сеток и проектируемых систем.

Выноска свойств помещений

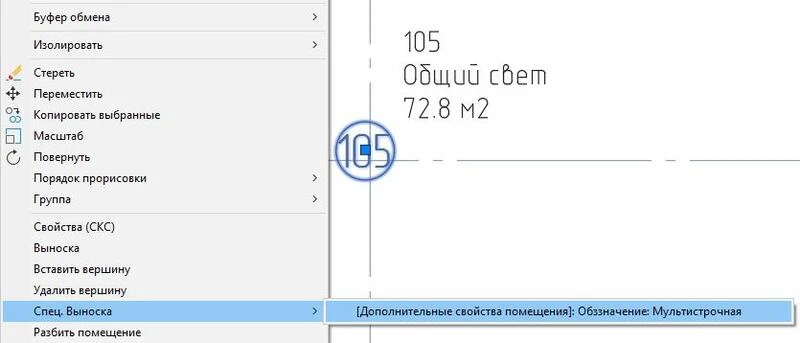

Добавлена возможность выводить выноску со свойствами помещений.

Автоматический штамп согласования

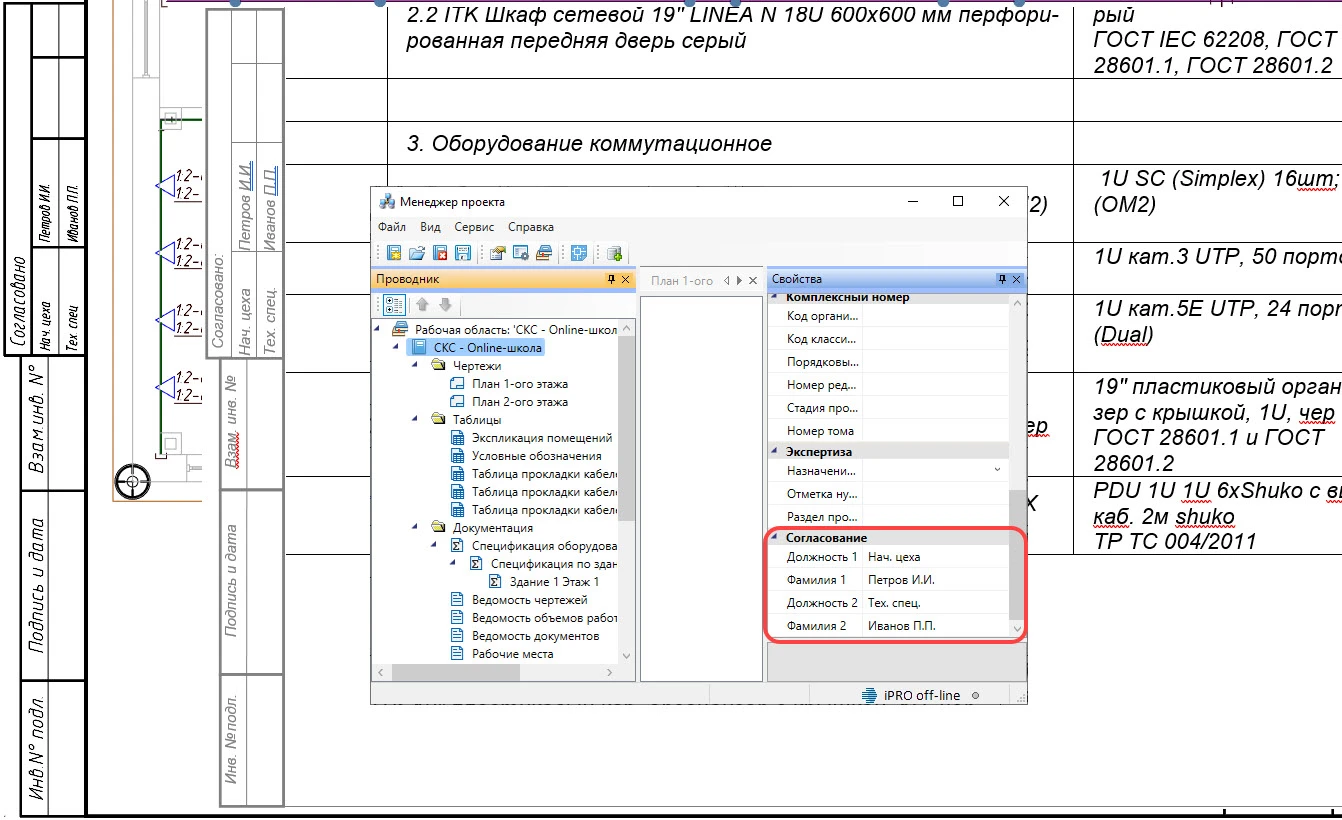

Добавлена возможность автоматического заполнения штампа согласования с указанием должности и ФИО.

Тип кабеля в лотках

Исправлена ошибка отображения количества типов кабеля в лотках.

Код по классификатору

Добавлена возможность указания абсолютных координат при выгрузке модели проекта в IFC, RBIM или в *.dwg.

Абсолютные координаты

Добавлена возможность указания абсолютных координат при выгрузке модели проекта в IFC, RBIM или в *.dwg.

Дополнительные параметры свойств

Для маркировки рабочих мест добавлены дополнительные параметры свойств патч-панелей и свойств модулей для рабочих мест, такие как занимаемый юнит патч-панели в шкафу, назначение панели, типы портов и т.п.

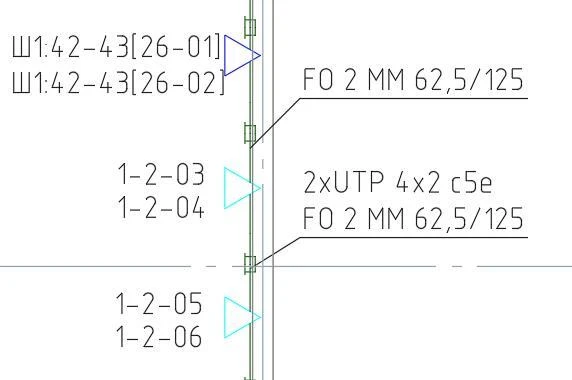

Подключения РМ по оптике

Подключения РМ по оптике. Появилась возможность подключать пару оптических портов на рабочих местах двужильным оптическим кабелем. Эта возможность реализована как для симплексных, так и дуплексных разъемов патч-панелей.

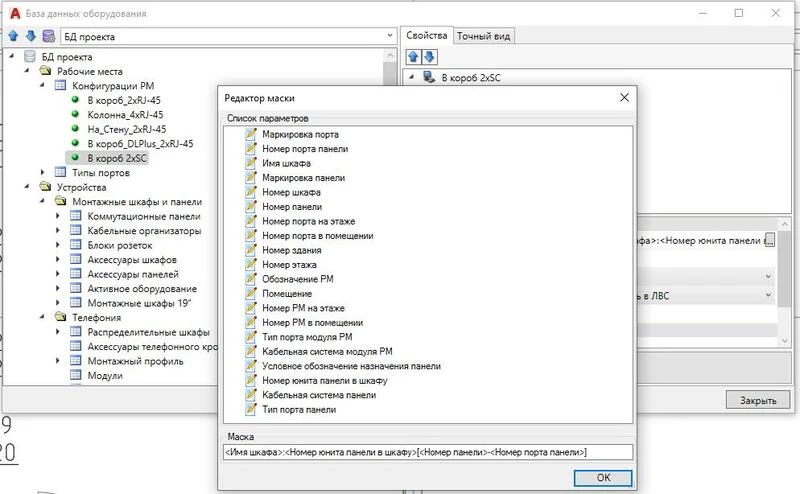

Шаблоны маркировки панелей

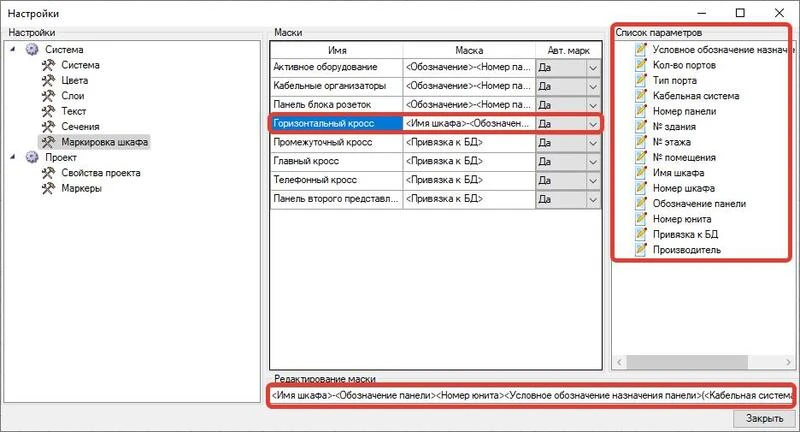

В настойках маркировки шкафа для каждого назначения патч-панелей есть возможность задать собственный шаблон маркировки, используя различные параметры. Как результат, для каждой патч-панели можно в автоматическом режиме получить уникальный номер.

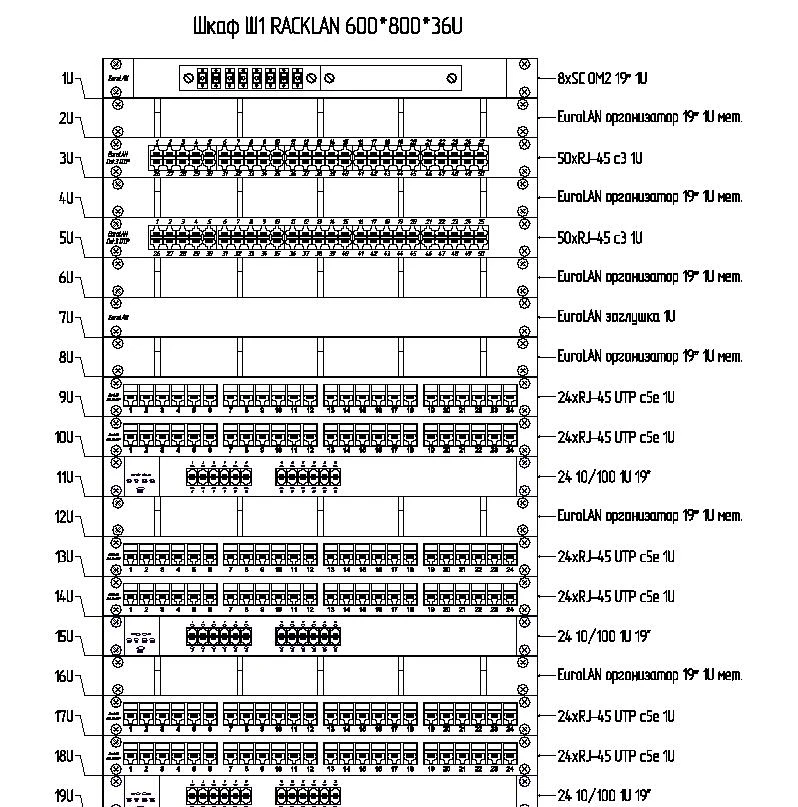

Назначение патч-панелей

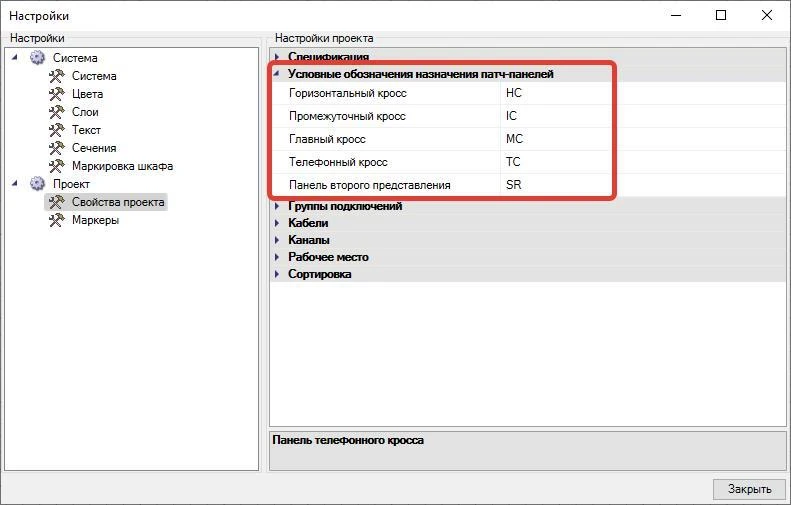

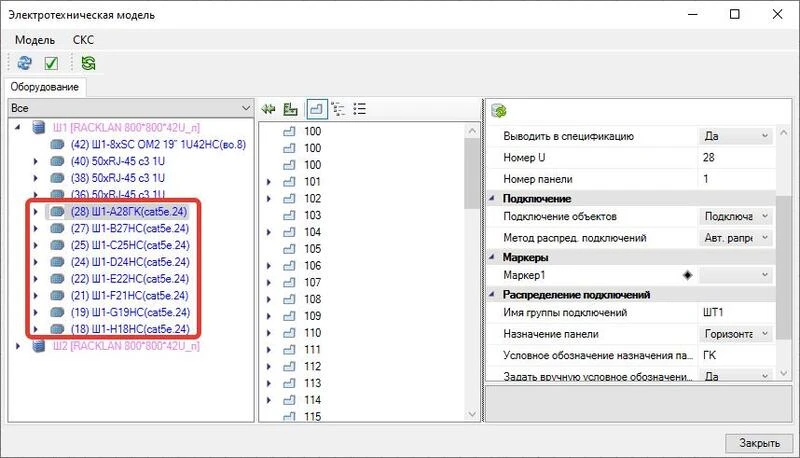

Для каждой патч-панели в шкафу можно выбрать ее назначение по ГОСТ Р 53246−2008: горизонтальный кросс, промежуточный кросс, главный кросс. Для каждого из назначений введено условное обозначение согласно указанному ГОСТ. Условные обозначения можно менять в свойствах проекта.

Системные требования

Процессор

  • Минимальные требования: Intel Pentium IV и выше

Оперативная память

  • Минимальные требования: 2 Гб
  • Рекомендуемые требования: 8 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 2 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 8 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

  • Минимальные требования: 60 Гб
  • Рекомендуемые требования: 150 Гб и более

Разрешение экрана

  • Минимальные требования: 1024х768 px
  • Рекомендуемые требования: 1280х1024 px

Дополнительное оборудование

  • USB-порт (при установке программы с соответствующего носителя)
  • Мышь или другие устройства указания

Операционная система

  • Windows 7 (32-bit, 64-bit);
  • Windows 8 (32-bit, 64-bit);
  • Windows 10 (32-bit, 64-bit).

Дополнительное ПО

  • AutoCAD 2007/2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.
  • Autodesk Architectural Desktop 2007.
  • AutoCAD Architecture 2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.
  • Autodesk Building Systems 2007.
  • AutoCAD MEP 2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.

Дополнительное ПО

  • Microsoft Office 2003, 2007, 2010, 2013, 2016
  • OpenOffice.org 4.x
  • LibreOffice
  • Обозреватель Интернет

О разработчике
