Реализована поддержка СУБД PostgreSQL при выгрузке моделей в CADLib Модель и Архив

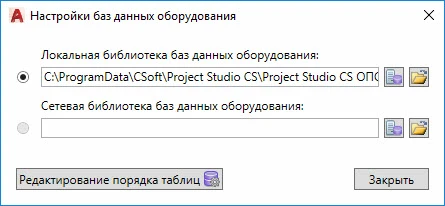

Появилась возможность задать объектам в качестве индивидуальной комплектации элемент из любой таблицы базы данных оборудования

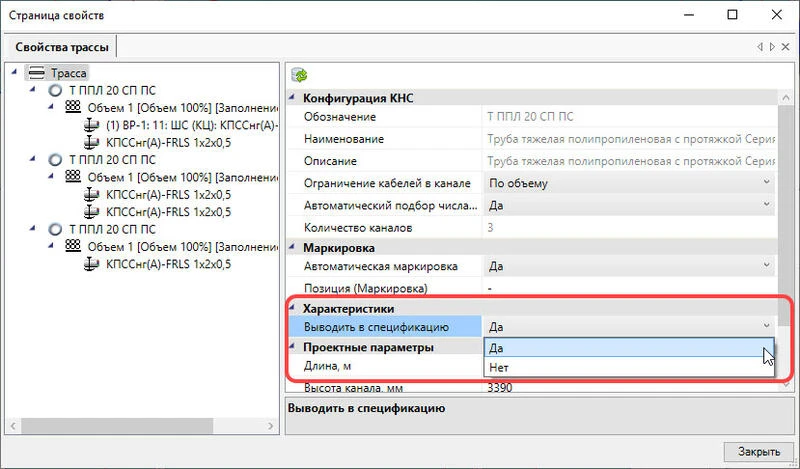

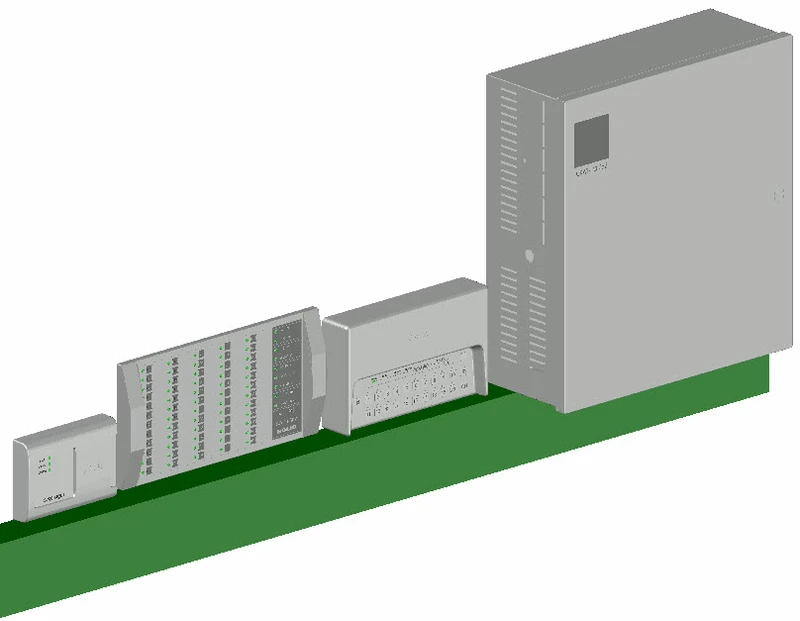

В свойствах трассы появился параметр «Выводить в спецификацию». Теперь есть возможность исключить попадание элементов конструкции трассы в спецификацию оборудования, изделий и материалов

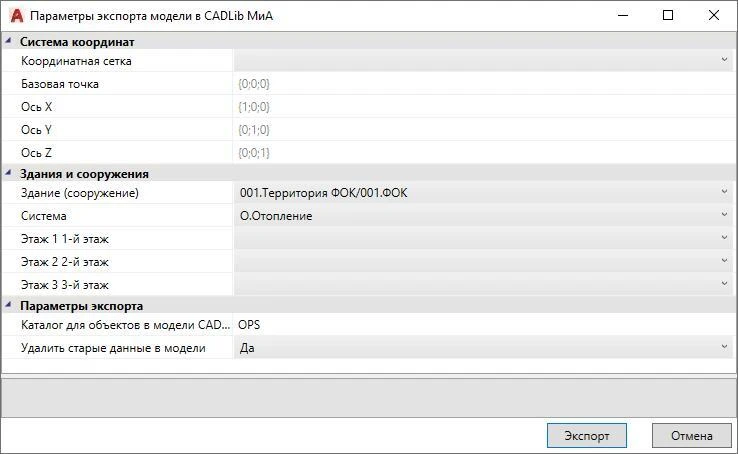

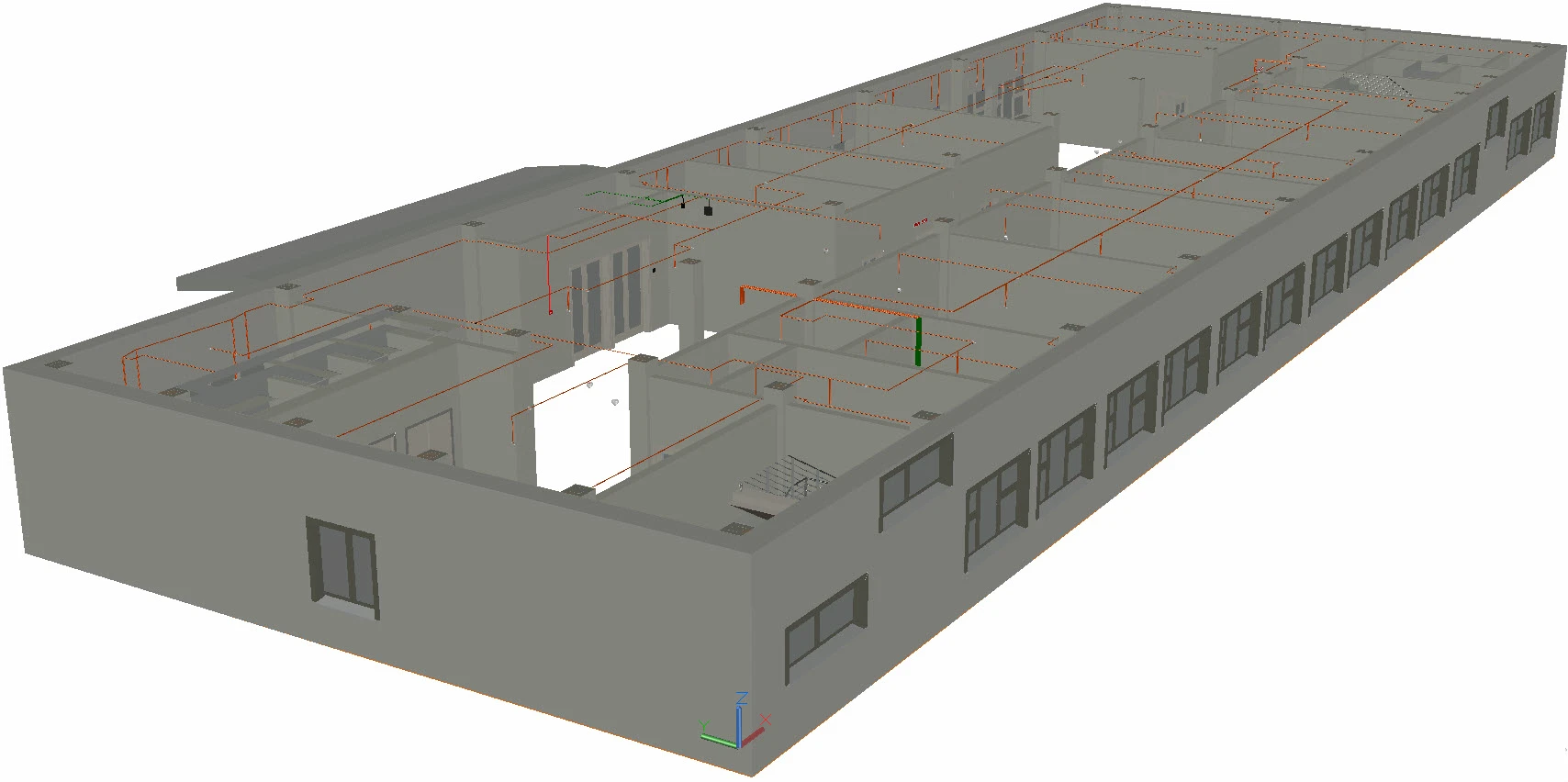

Реализована поддержка экспорта моделей систем безопасности в заданную структуру проекта CADLib Модель и Архив с учетом координатных сеток и проектируемых систем

Реализована возможность настройки профиля экспорта в IFC в соответствии с требованиями Московской государственной экспертизы

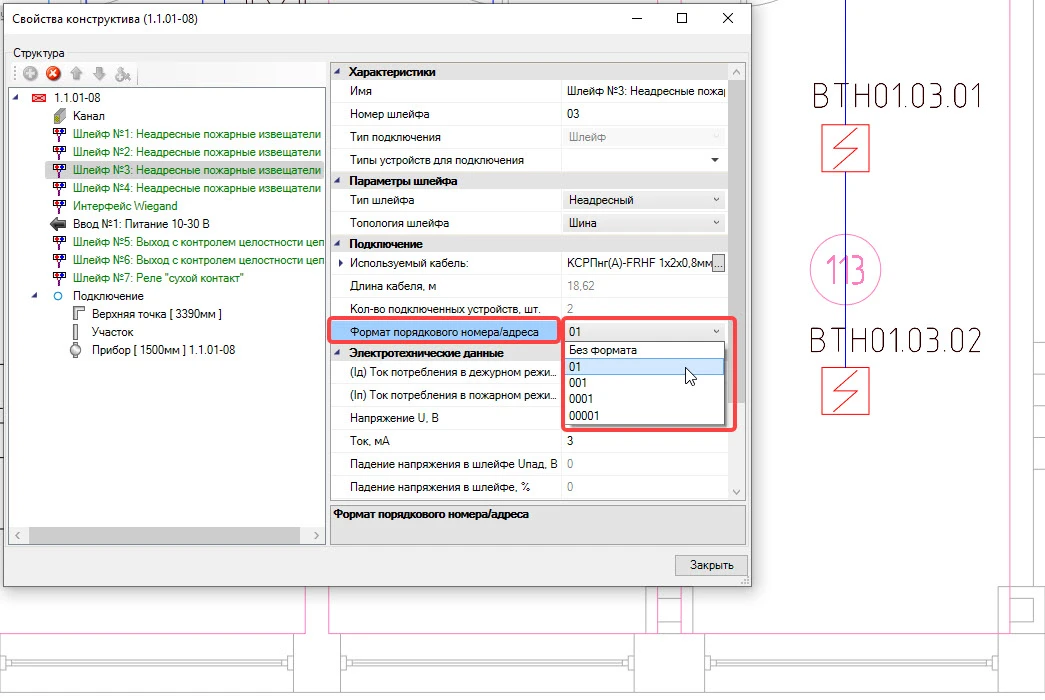

Добавлена возможность выбирать формат значащих чисел для маркировки приборов и устройств в шлейфах

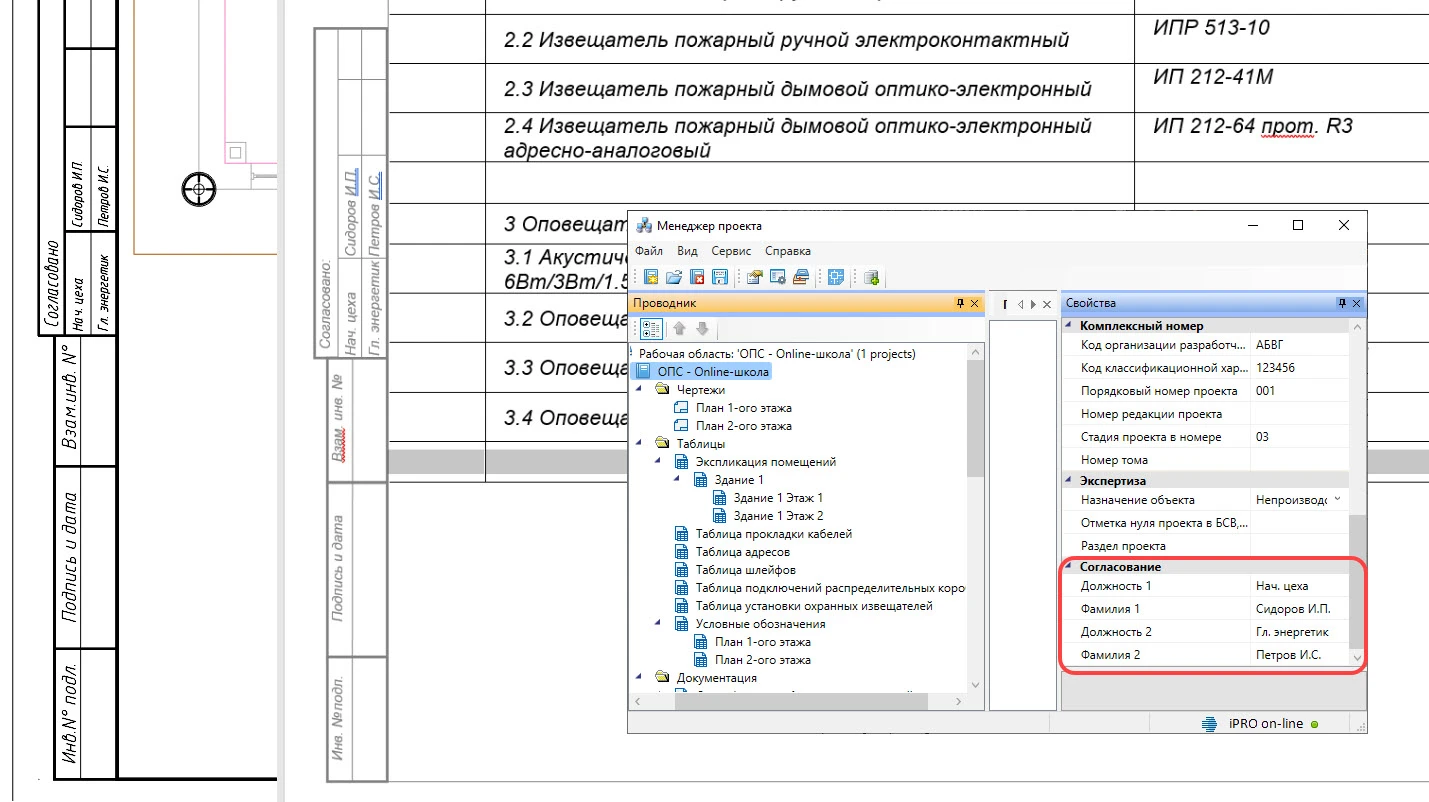

Добавлена возможность автоматического заполнения штампа согласования, с указанием должности и ФИО

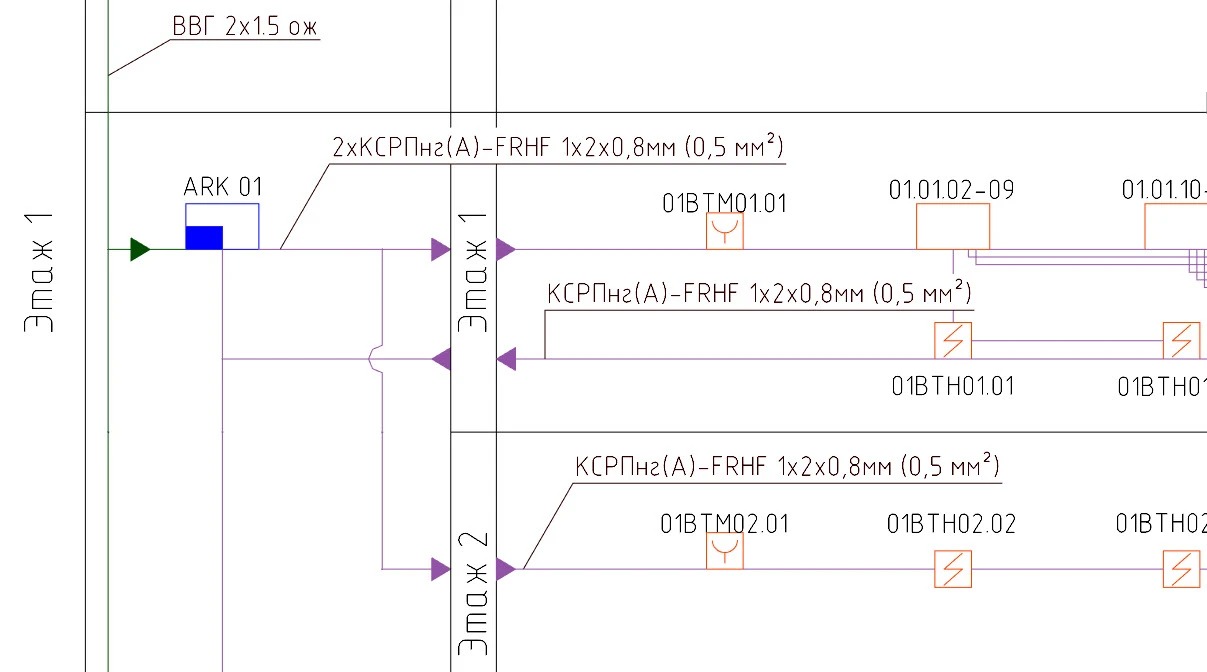

После формирования структурной схемы на чертеже теперь есть возможность установить на линиях соединений выноски типов кабелей в шлейфах

При формировании структурной схемы доступны два новых типа соединений: Электропитание и Порты

Для устройств защиты от КЗ добавлена возможность занимать адрес в информационной линии

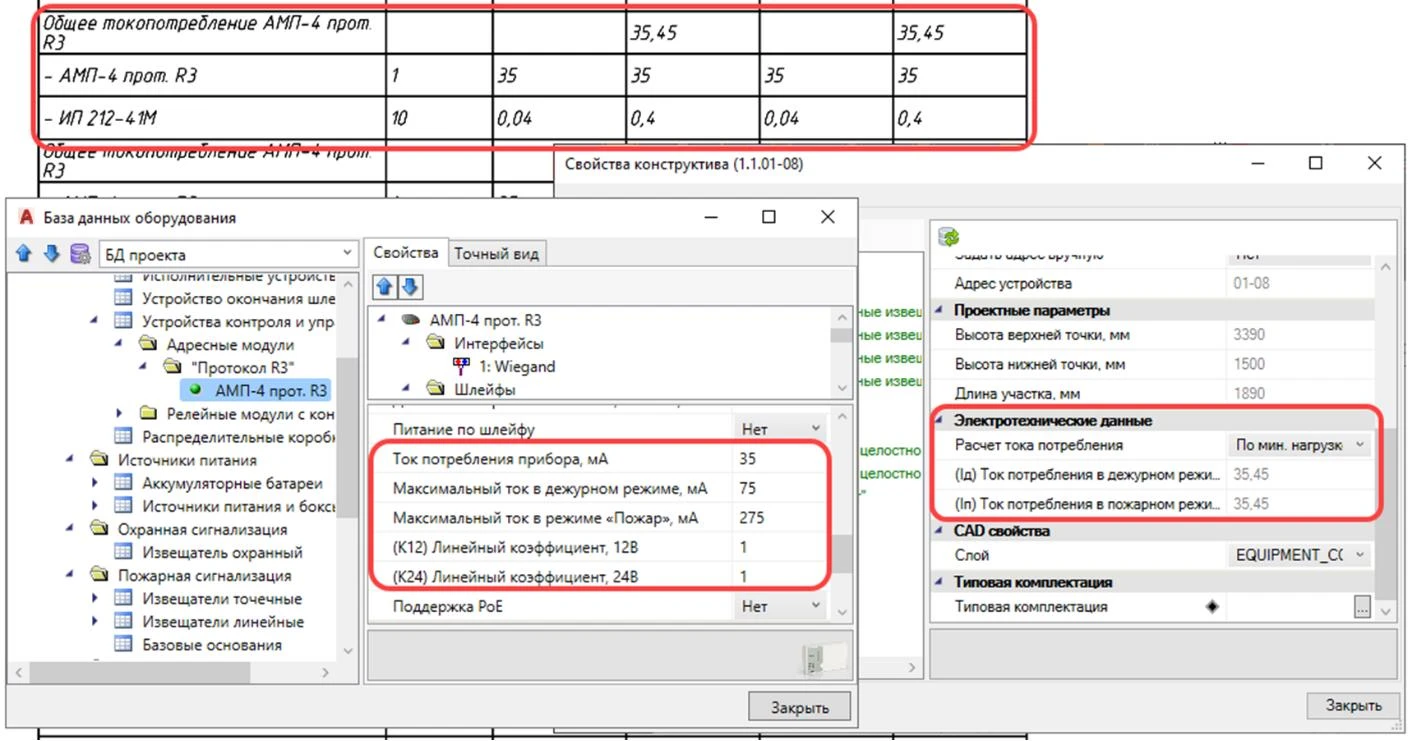

Для устройств контроля и управления добавлены параметры расчета подключенной к ним нагрузки и ее учет в расчете емкости АКБ

Для резервированных источников питания добавлены свойства по токам потребления, что позволит учесть потребление источника питания в расчете емкости АКБ

Исправлены неточности, собранные online-системой регистрации ошибок, а также реализованы замечания и пожелания, присланные в письменном виде и как сообщения из официального форума

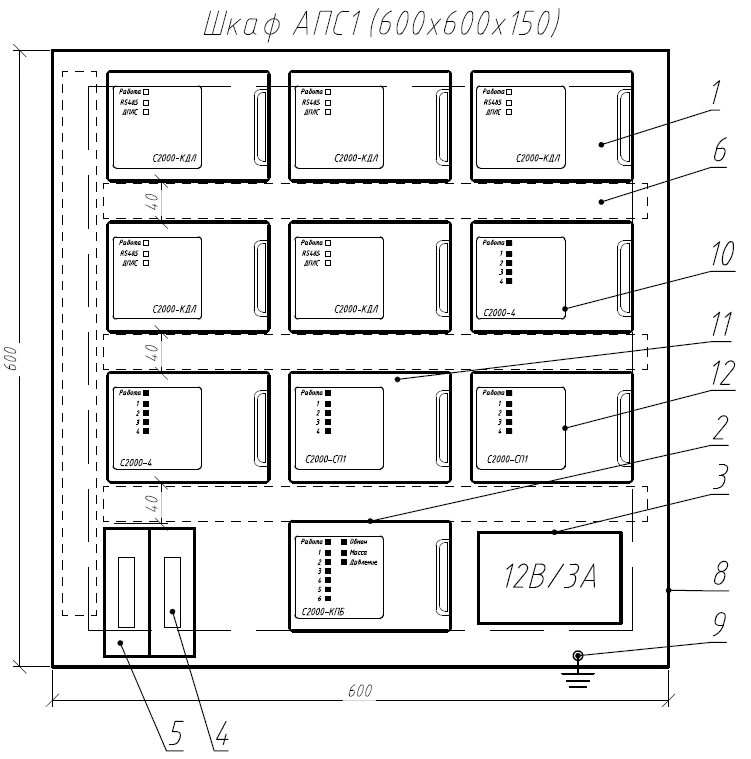

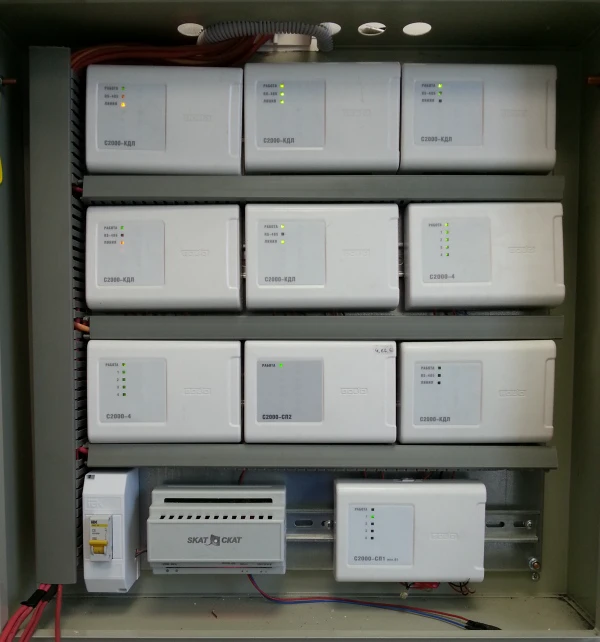

Исправлена ошибка дублирования оборудования при индивидуальной комплектации шкафа

Исправлена ошибка, вследствие которой происходил сброс диапазона адресации устройств при установке прибора на чертеж

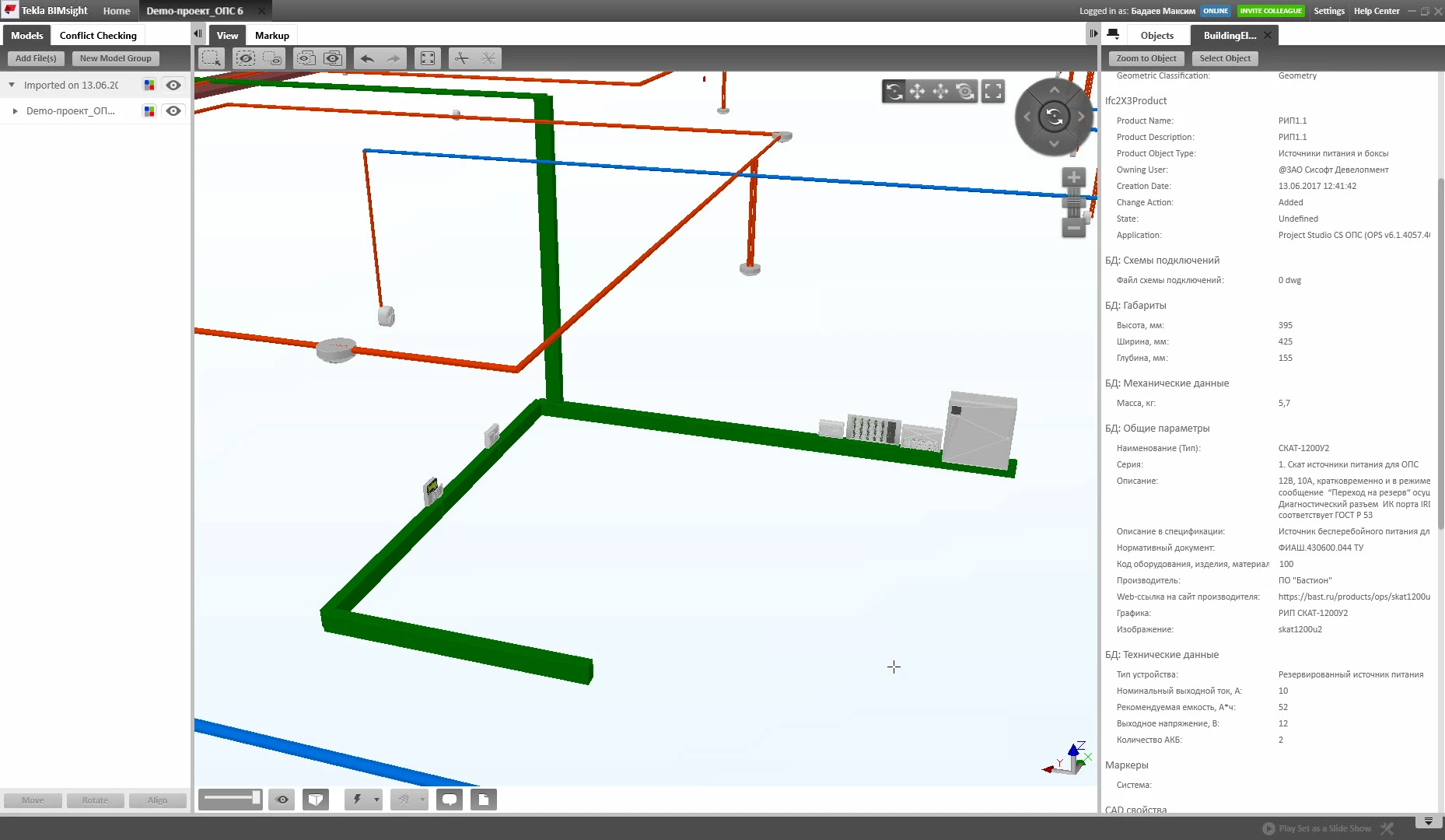

Добавлена возможность указания абсолютных координат при выгрузке модели проекта в IFC, RBIM или в *.dwg

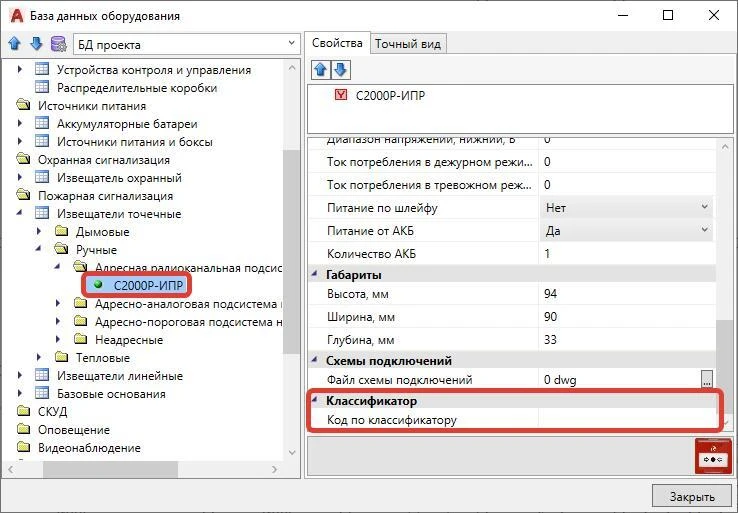

Для каждого элемента БД добавлено свойство «Код по классификатору», в значение которого можно вводить код любого классификатора - например КСИ

Свойства приборов и устройств и отчет по расчету аккумуляторных батарей резервированных источников питания

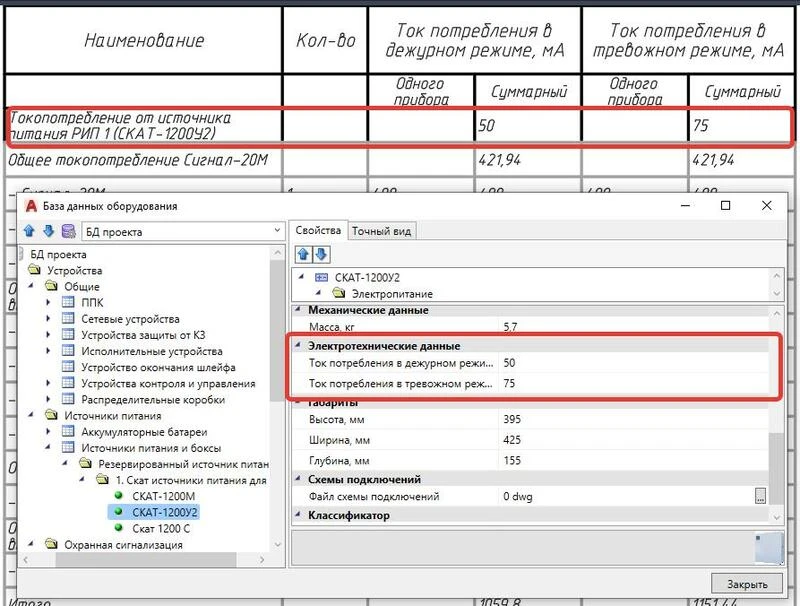

• в БД свойств приборов и устройств свойство «Ток потребления в тревожном режиме, мА»;
• в свойствах на чертеже для приборов и устройств свойство «Ток потребления в тревожном режиме, мА»;

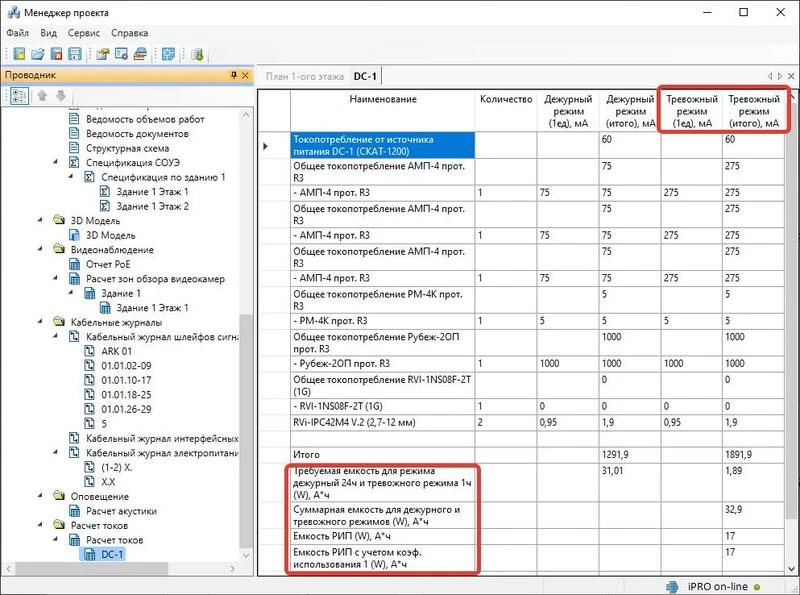

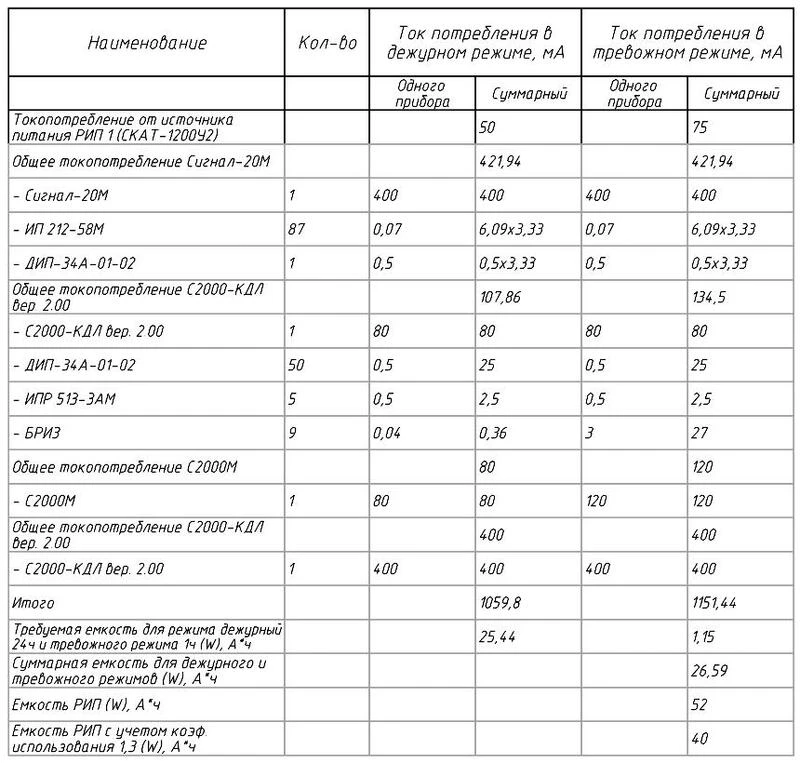

• в отчете по расчету аккумуляторных батарей резервированных источников питания значения граф и строк «Ток потребления в тревожном режиме, мА».

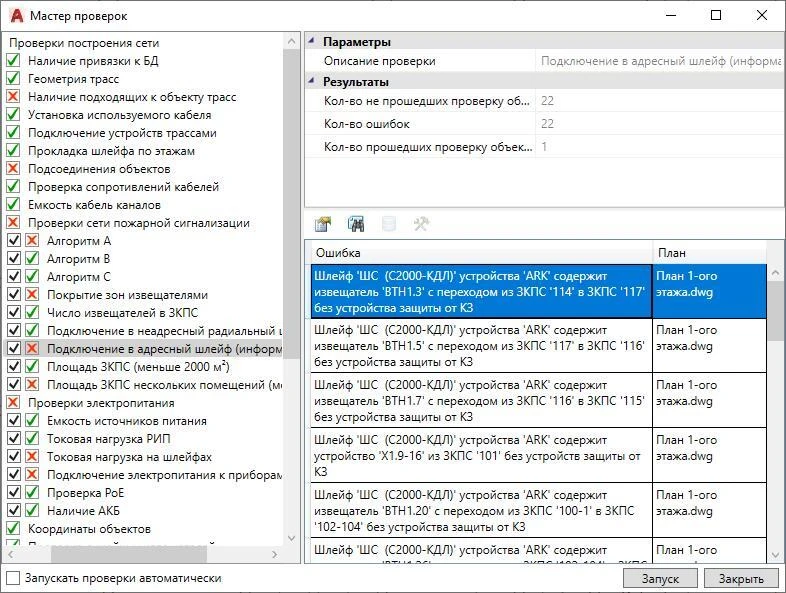

В Мастере проверок реализована проверка «Наличие АКБ». Если для РИП или приборов с питанием от АКБ не будет задана используемая АКБ, появится сообщение об ошибке

Реализована возможность задавать количество адресов для пожарных и охранных извещателей

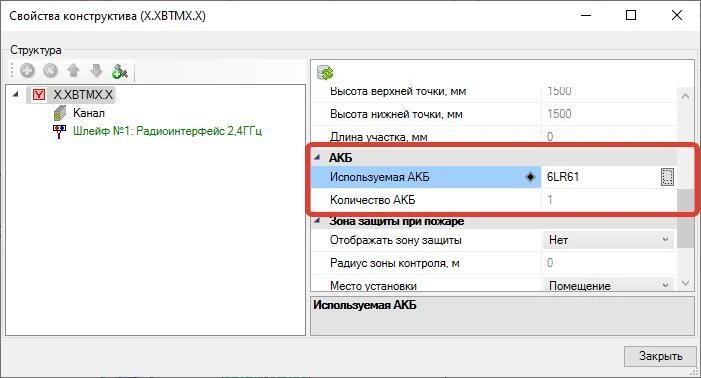

При установке оборудования на чертеж в свойствах оборудования на чертеже отобразится свойство для задания типа используемой АКБ. Выбор АКБ осуществляется из БД проекта (таблицы «Аккумуляторные батареи»)

Аккумуляторные батареи для приборов и устройств

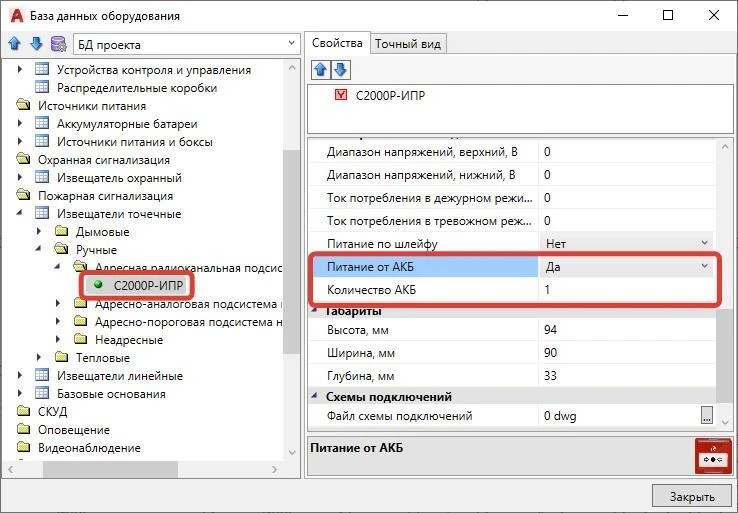

При использовании в проекте автономных пожарных извещателей или при проектировании радиоканальных линий связи в Project StudioCS ОПС добавлена возможность использовать для приборов и устройств встроенные элементы питания. В БД для приборов и устройств добавлено свойство «Питание от АКБ» со значениями «Да/Нет». При установке свойства в значение «Да» появляется дополнительное свойство для указания количества используемых АКБ.

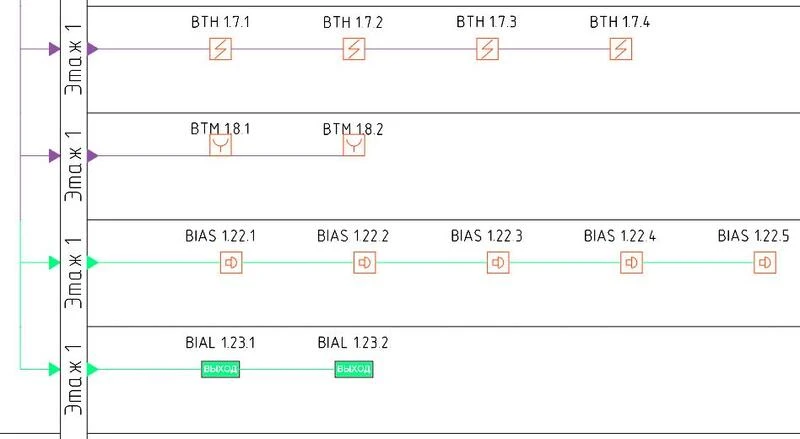

Радиоканальные подключения на структурной схеме

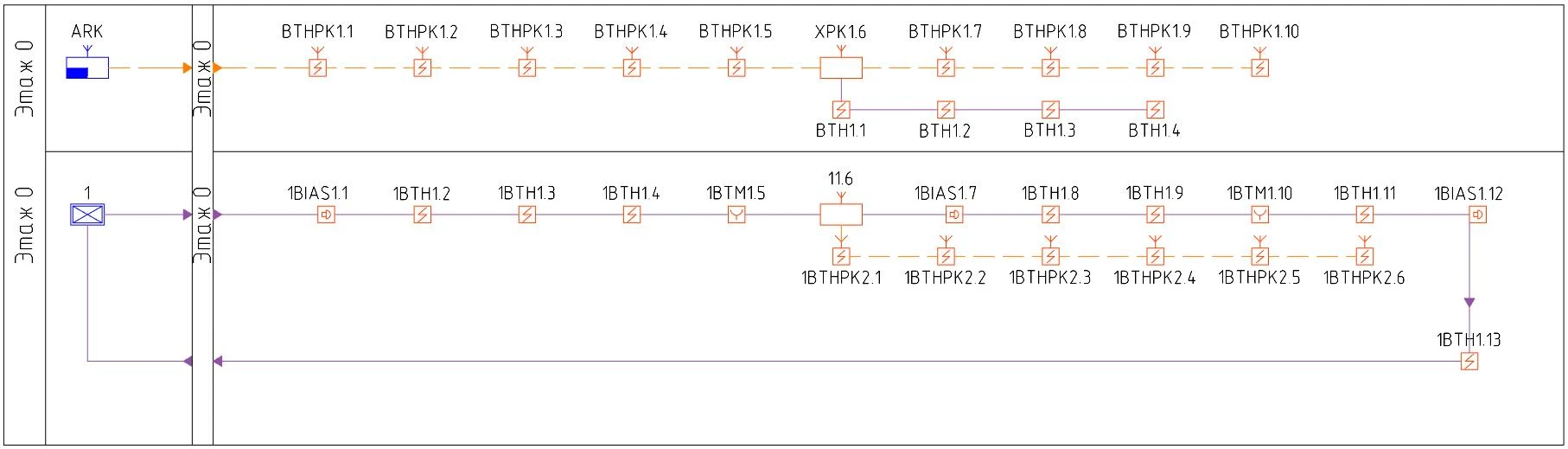

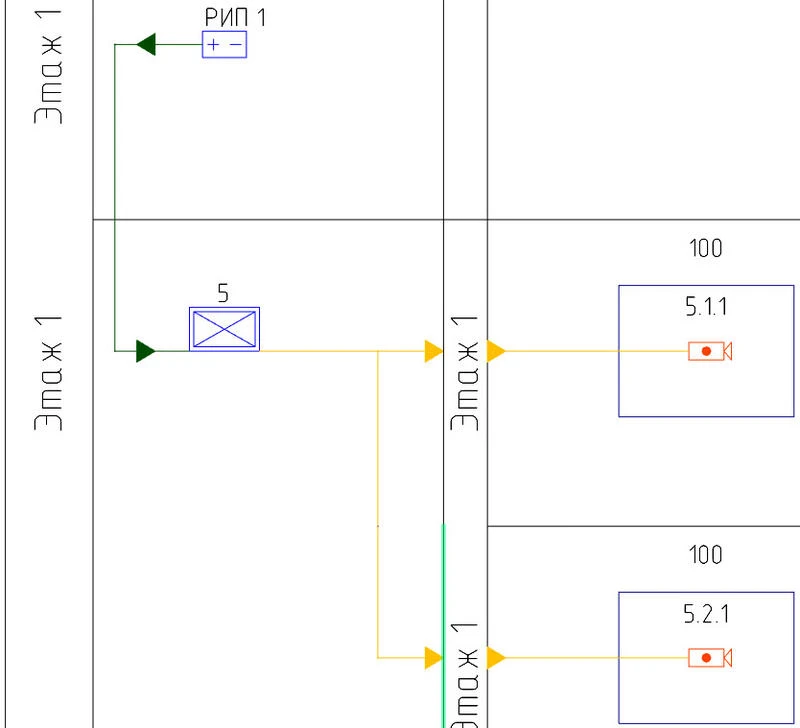

Радиоканальные подключения на структурной схеме отображаются отдельным слоем с возможностью его отключения или установки отличительного типа линий в диалоге «Слои» графической платформы AutoCAD.

Для подключений по радиоканалу данный тип подключения должен быть добавлен как на ППК (сетевом устройстве, устройстве контроля и управления), так и на подключаемом приборе (извещателе, оповещателе и др.)

При подключении по радиоканалу не будет запрашиваться кабель. В Мастере проверок подключенные приборы не будут проходить проверки на прокладку трасс и выбор кабеля.

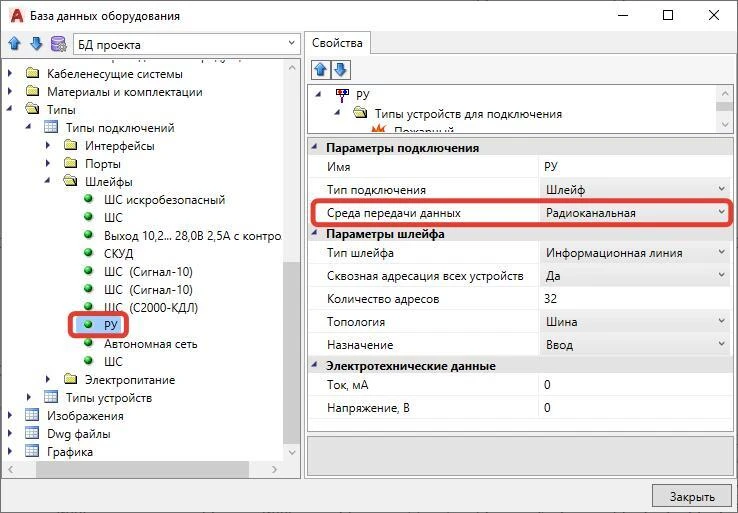

Радиоканальные подключения. Для типа подключений «Шлейф» добавлено свойство «Среда передачи данных» со значениями «Проводная/Радиоканальная»

Автономные извещатели

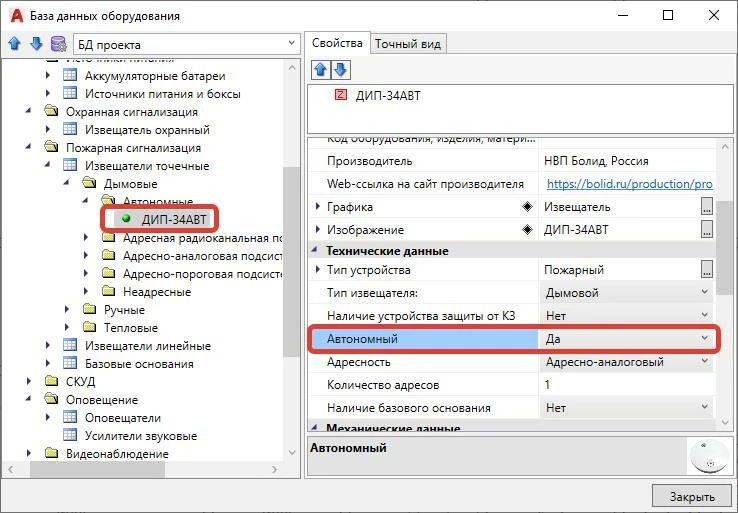

Для точечных автоматических пожарных извещателей в БД добавлено свойство «Автономный» со значениями «Да/Нет». Если свойство установлено в значение «Да», то при установке извещателя на чертеж не будет запрашиваться кабель. В Мастере проверок извещатель не будет проходить проверки на подключение, прокладку трасс и выбор кабеля.

При установке свойства в значение «Вывод» шлейфы будут отображены на структурной схеме отдельным слоем, а подключения будут учитываться в кабельном журнале электропитания

Вводы и выводы для шлейфов

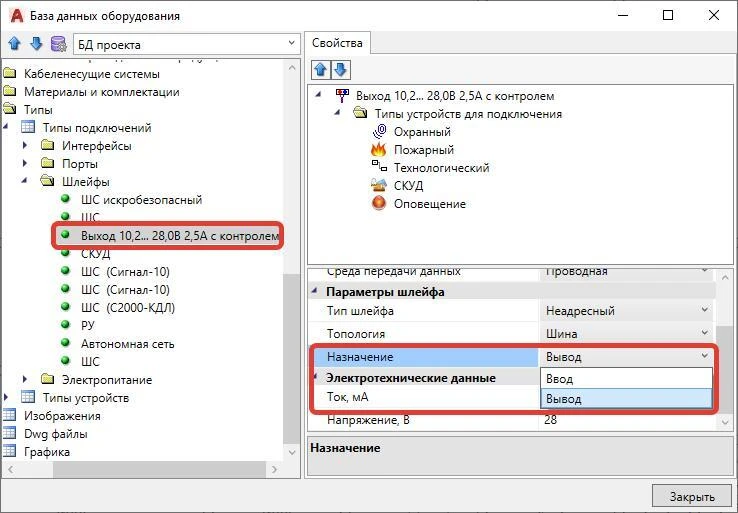

Для создания подключений от прибора СПС к другим системам для типа подключения «Шлейф» добавлено свойство «Назначение» со значениями «Ввод/Вывод».

Алгоритмы автоматической расстановки газовых пожарных извещателей аналогичны дымовым

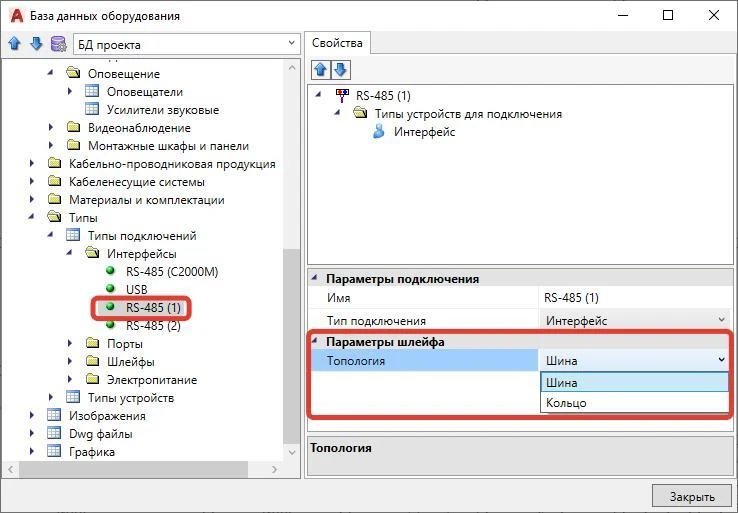

Для выполнения п. 5.3 СП 484.1  311  500.2020 в свойствах БД для типа подключения «Интерфейс» добавлено свойство «Топология» с возможностью задать кольцевую топологию интерфейсного соединения

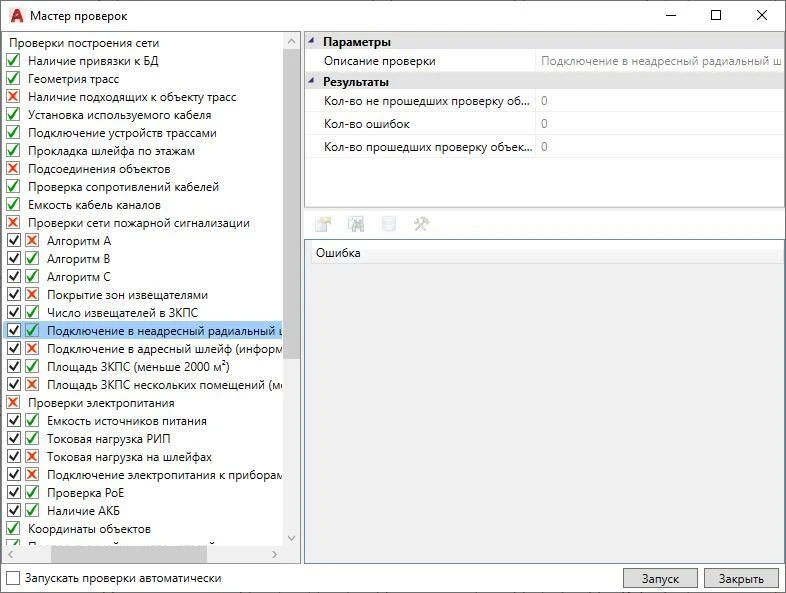

Основные алгоритмы контроля расстановки пожарных извещателей и линий связи

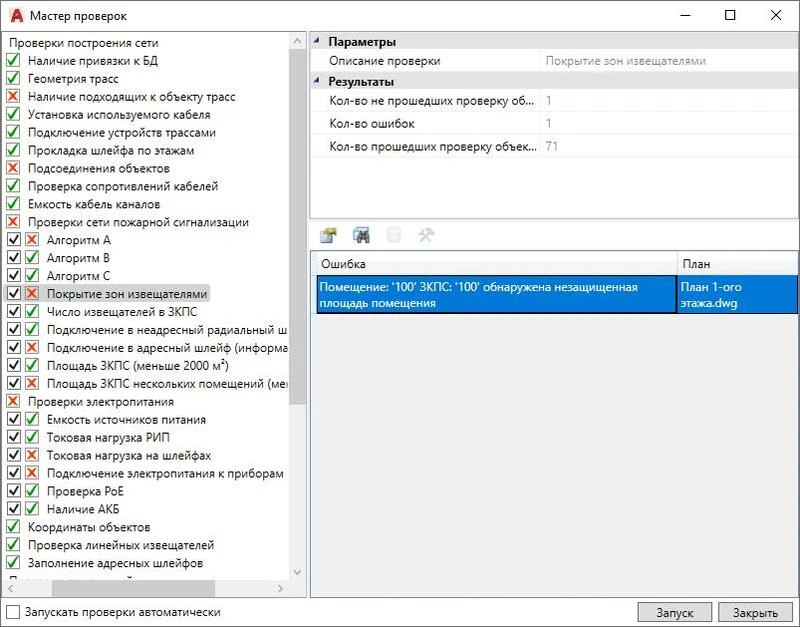

• Покрытие зон извещателями. Данная проверка контролирует правильность расстановки извещателей (как автоматической, так и ручной) согласно пп. 6.6.1 и 6.6.2;
• Подключение в неадресный радиальный шлейф. Данная проверка контролирует подключение неадресных извещателей, расположенных в разных ЗКПС, в один шлейф, подключение в шлейф с автоматическими пожарными извещателями ручных пожарных извещателей;
• Подключение в адресный шлейф (информационную линию). Данная проверка контролирует переходы из одной ЗКПС в другую шлейфов с автоматическими пожарными извещателями, подключение ручных пожарных извещателей и других устройств без встроенных устройств защиты от КЗ или разделение других устройств от ИП отдельными устройствами защиты от КЗ;
• Число извещателей в ЗКПС. Данная проверка контролирует выполнение п. 6.3.4, одна ЗКПС должна контролироваться не более чем 32 ИП;
• Площадь ЗКПС (меньше 2000 м²). Данная проверка контролирует выполнение п. 6.3.4, площадь одной ЗКПС не должна превышать 2000 м²;
• Площадь ЗКПС нескольких помещений (меньше 500 м²). Данная проверка контролирует выполнение п. 6.3.4, объединение нескольких помещений (не более пяти) в одну ЗКПС и общая площадь помещений в одной ЗКПС не более 500 м².

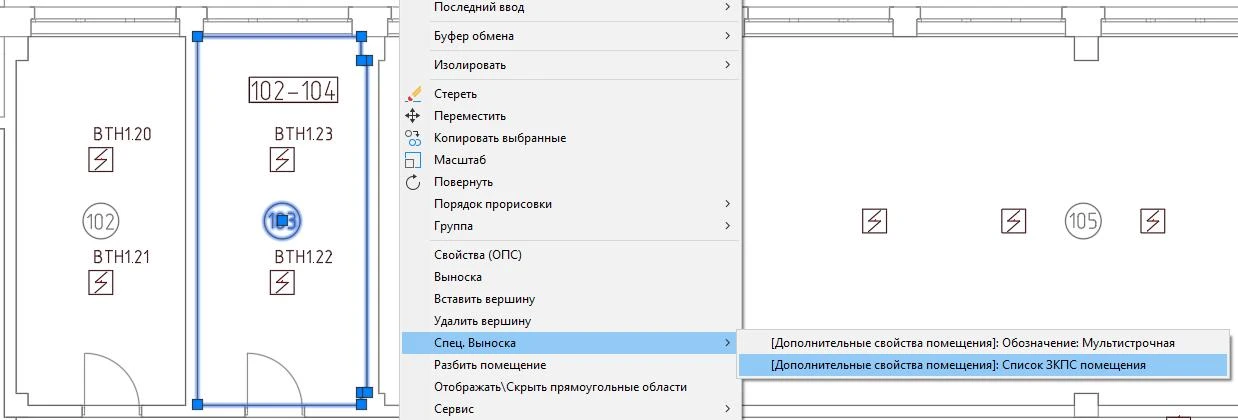

Реализована выноска обозначения ЗКПС в помещениях. Если помещение разбито на несколько ЗКПС, то в выноске будут отображаться все обозначения ЗКПС

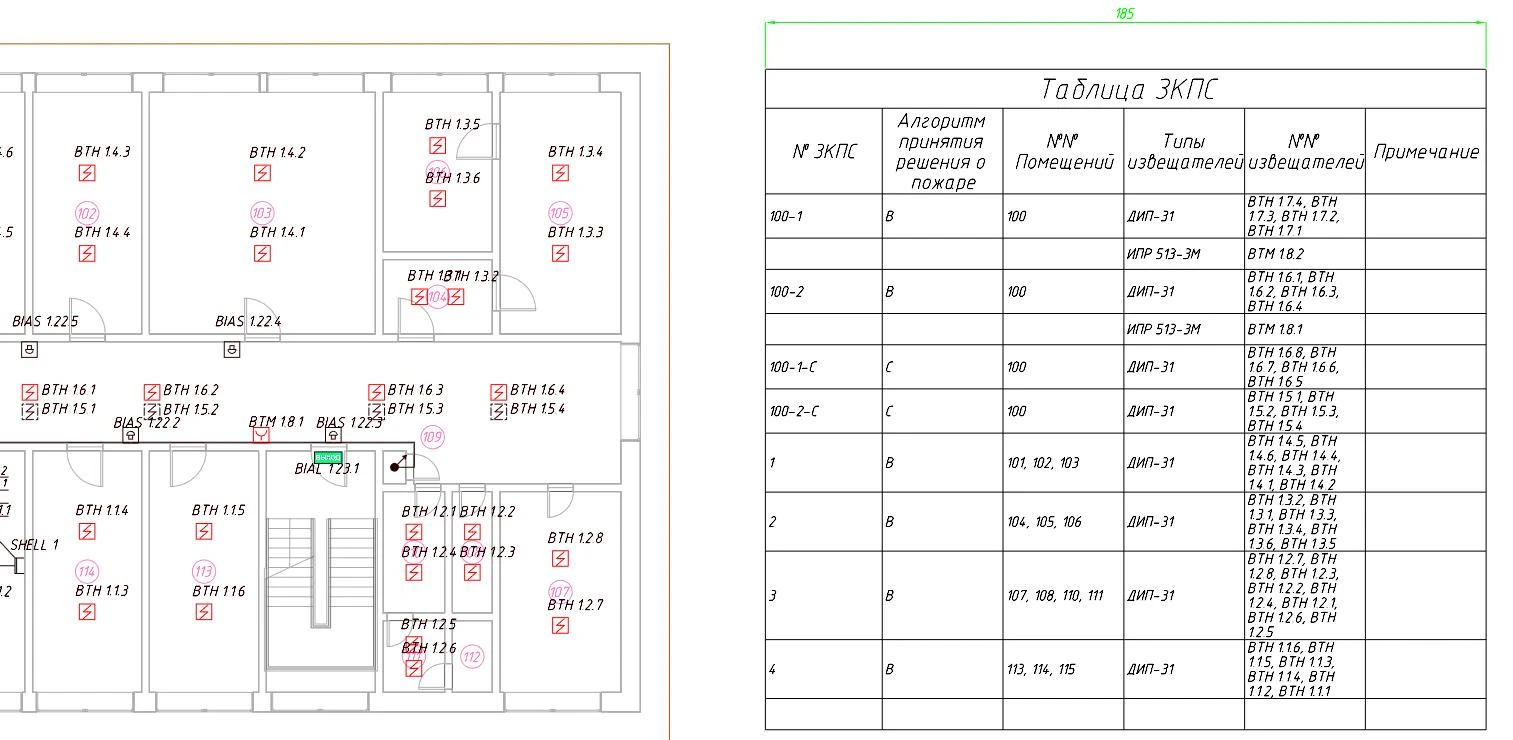

Разработан отчет «Таблица ЗКПС», в котором отображаются имя ЗКПС, номер/номера помещения, входящего в ЗКПС, алгоритм принятия решения о пожаре для ЗКПС, тип и маркировка извещателей, контролирующих ЗКПС

Сортировка таблицы настроена по зданиям и этажам. Отчет можно выгрузить в MS Word, MS Excel, а также разместить на плане этажа.

Линейные дымовые пожарные извещатели устанавливаются, согласно п. 6.6.18, в один ярус с расстоянием между оптической осью и стеной в 4,5 м и расстоянием между оптическими осями в 9 м

Расстояние между перекрытием и оптической осью задается в настройках проекта и по умолчанию равно 600 мм.

Для визуального контроля расстановки извещателей реализовано отображение зон контроля извещателей

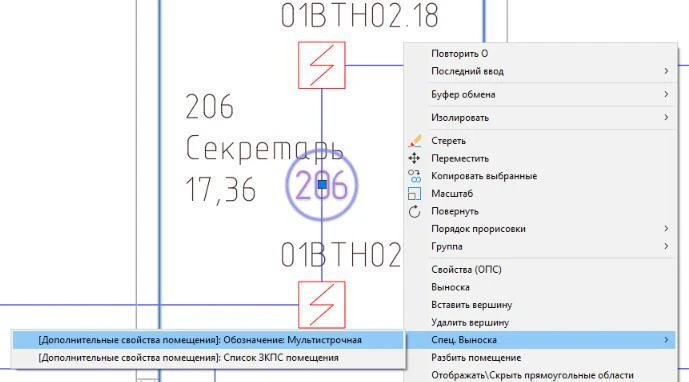

Отображение зон доступно по команде контекстного меню на помещении. Если в помещении определены ЗКПС самого помещения и ЗКПС фальшпотолка, то отображение зон будет доступно для каждой ЗКПС различными слоями. Настройка слоев зон производится инструментами графической платформы AutoCAD.

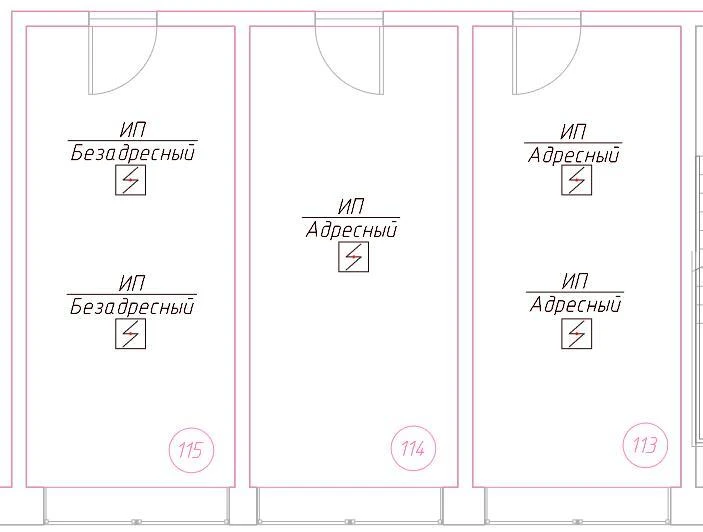

Реализованы два варианта установки извещателей, когда каждая точка помещения должна контролироваться двумя извещателями

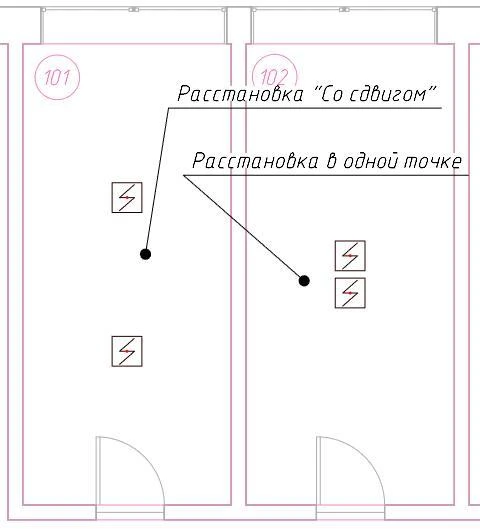

Первый вариант — «Со сдвигом»: извещатели устанавливаются на максимально возможном расстоянии друг от друга. Второй вариант — «В одной точке»: извещатели устанавливаются рядом друг с другом. Выбор варианта доступен в свойствах помещения в группе свойств «ЗКПС».

В свойствах БД для пожарных извещателей введено свойство «Наличие устройства защиты от КЗ». При установке этого свойства в значение «Да» будет возможен переход из одной ЗКПС в другую без использования отдельного устройства защиты от КЗ

Алгоритмы расстановки пожарных извещателей

В Project Studio CS ОПС реализованы три алгоритма расстановки извещателей по ЗКПС, которые основаны на свойстве помещения «Алгоритм принятия решения о пожаре» и свойстве пожарных извещателей «Адресность». Сочетая свойства ЗКПС и свойства извещателей, можно добиться желаемого результата при автоматической расстановке.

Зоны контроля пожарной сигнализации (ЗКПС)

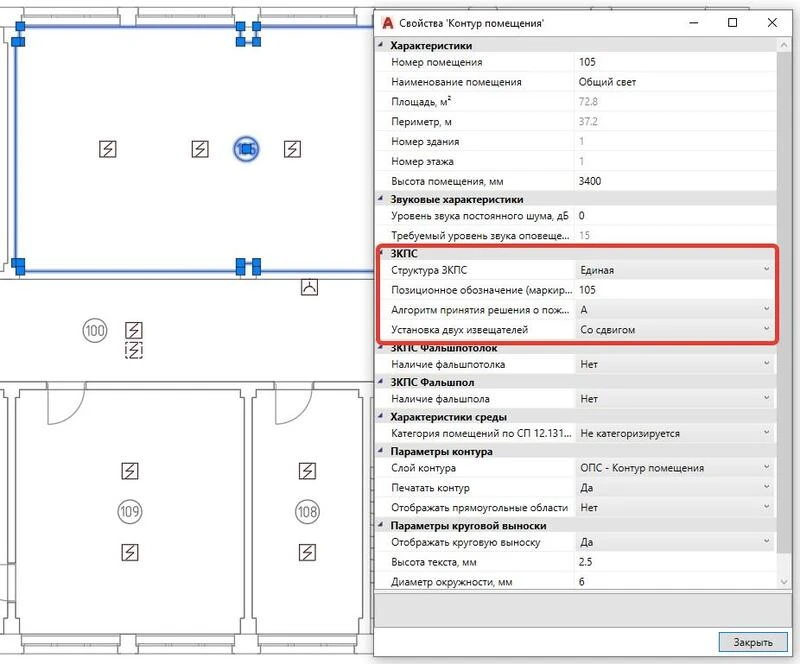

При создании или импорте помещений в свойствах помещений на чертеже появляется группа свойств «ЗКПС», в которой можно установить позиционное обозначение ЗКПС, алгоритм принятия решения о пожаре (по умолчанию алгоритм А). Также помещение можно разбить на отдельные ЗКПС для фальшпола и фальшпотолка или по площади с помощью прямоугольных областей. Добавлена возможность объединять несколько помещений в одну ЗКПС.

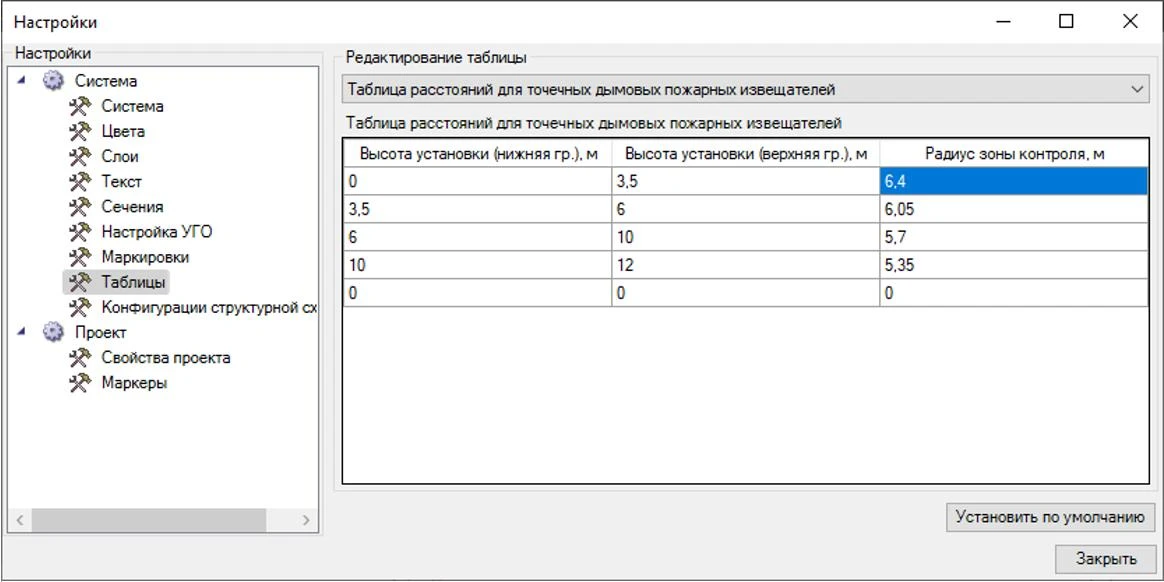

В Project Studio CS ОПС 2022 зона контроля извещателей представляет собой круг радиусом согласно Таблице 1 для тепловых извещателей (п. 6.6.15) и Таблице 2 для дымовых извещателей (п. 6.6.16)

Реализация стандарта оформления проектной документации по отступу нижней рамки формата А4 и А3. По многочисленным просьбам пользователей реализована возможность применять для форматов А3 и А4 отступ нижней рамки 5 или 10 мм

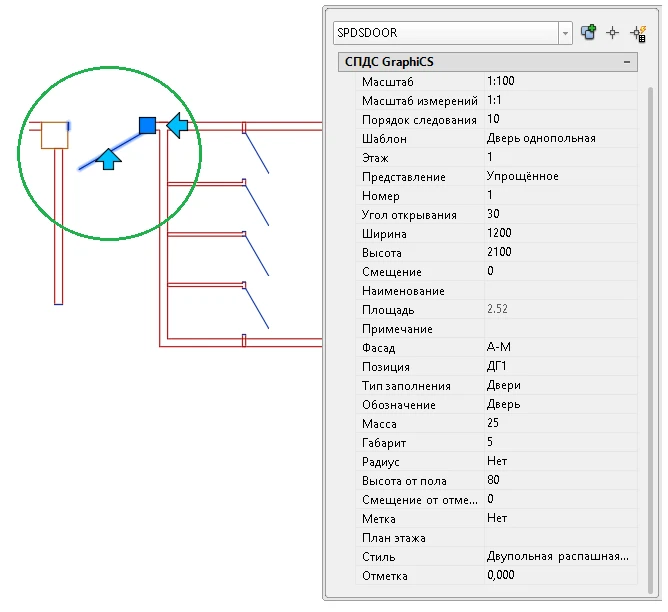

При импорте IFC также учитываются стили ряда объектов

• Окон;
• Дверей;
• Колонн;
• Стен;
• Управляя отображением стилей, можно изменить геометрическое поведение объекта на поэтажном плане;

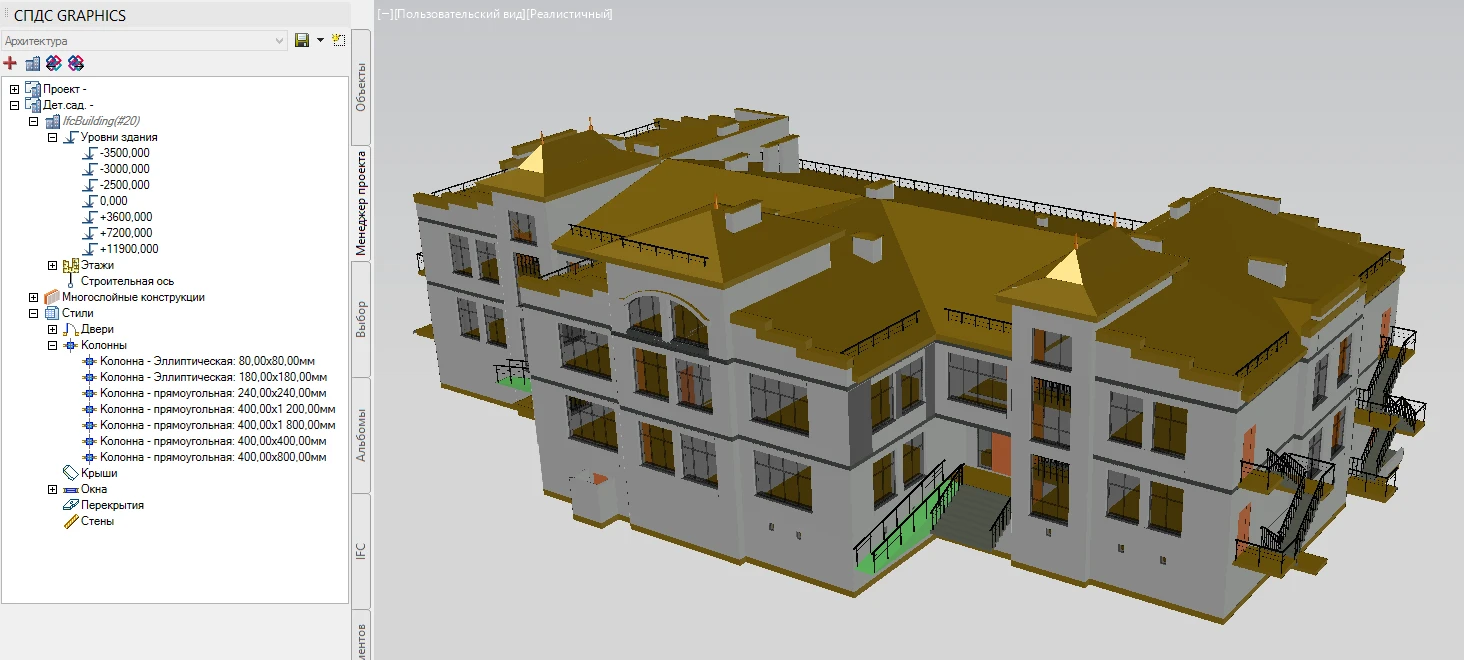

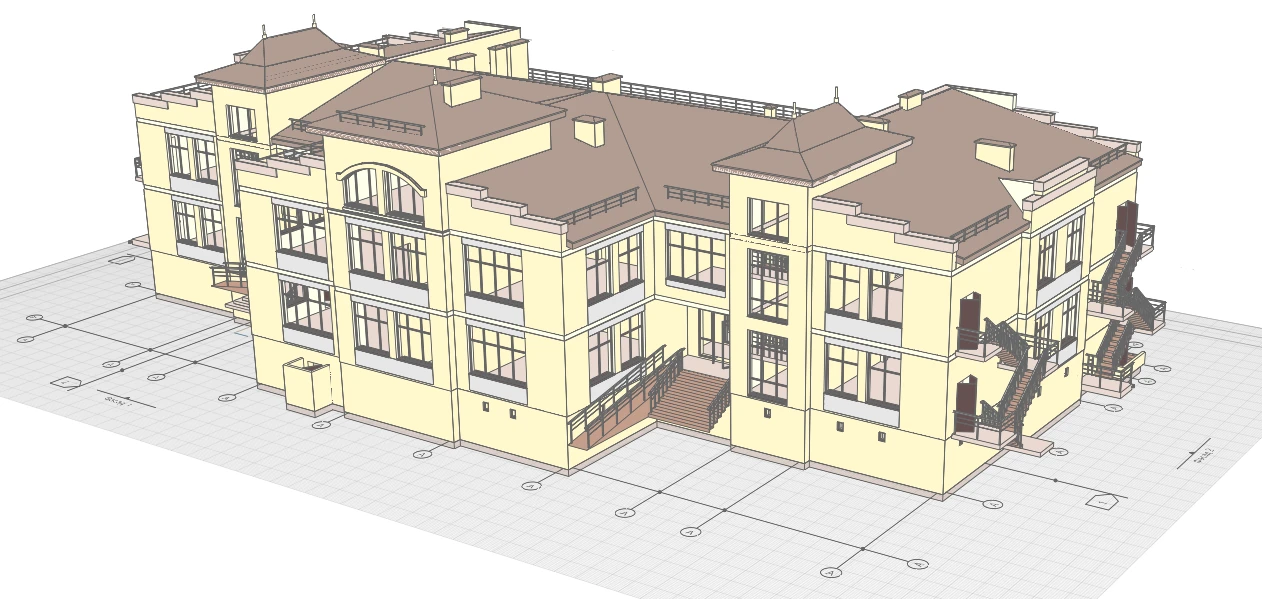

• Древовидная вкладка Менеджер проекта также позволяет создать трехмерную модель, используя поэтажный план. Для этого выполняется определение этажей, а затем на каждом этаже СПДС-объектами (стенами, колоннами, окнами, дверями, перекрытиями, крышей) задается план помещений. После этого собирается 3D-модель, которую впоследствии можно экспортировать в IFC.

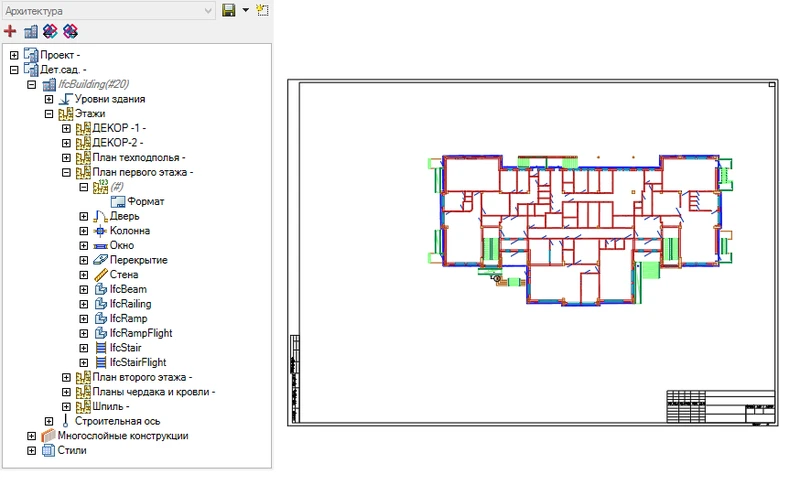

Поэтажные планы формируются на основе этажей, заданных в первоначальной модели

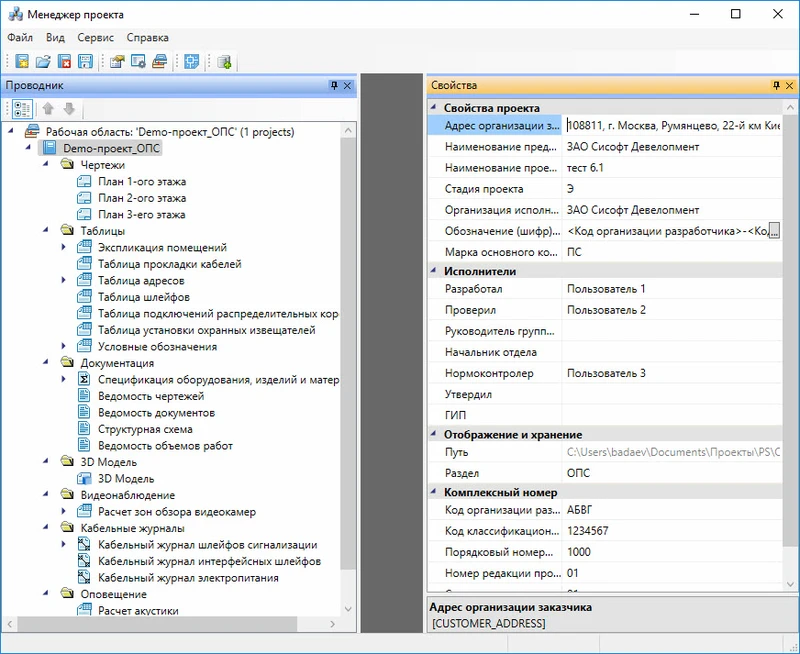

Структура всей модели здания имеет древовидный характер и отображается в отдельной вкладке Менеджер проекта. Каждый поэтажный план оформляется в рамке формата, автоматически подобранного по размерам.

Интеграция со смежными САПР посредством формата IFC

Используя нейтральный файловый формат IFC, двенадцатая версия СПДС GraphiCS значительно расширяет возможности применения различных САПР в единой системе. При импорте IFC-объекты преобразуются в объекты СПДС, после чего автоматически формируются поэтажные планы.

Поддержка AutoCAD 2018

Возможна автоматическая установка СПДС GraphiCS 12 на графические платформы AutoCAD 2018 и AutoCAD Architecture 2018.

Основное внимание при разработке Project Studio CS ОПС версии 2022 было сосредоточено на реализации требований нового свода правил по системам противопожарной защиты СП 484.1  311  500.2020

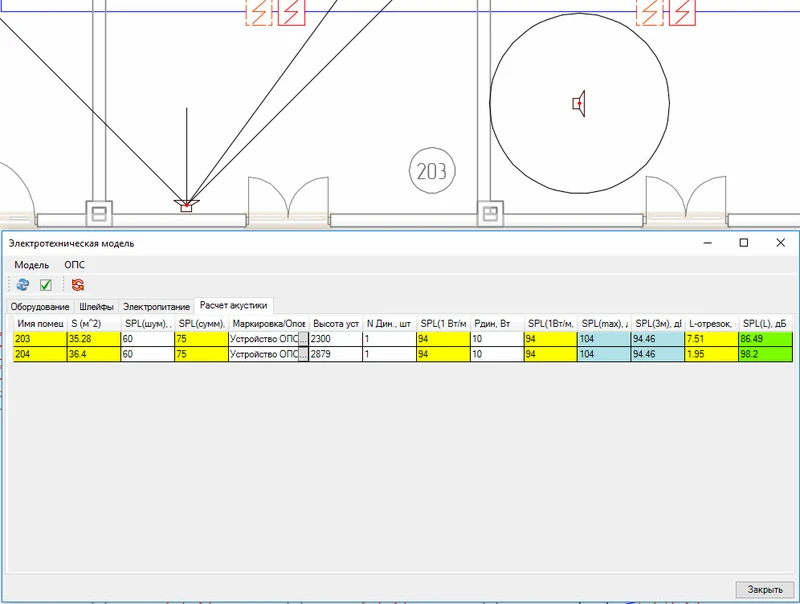

В Project Studio CS ОПС версии 2022 включена поддержка графической платформы AutoCAD 2022. Текущая версия поддерживает версии AutoCAD 2015/2016/2017/2018/2019/2020/2021/2022 32- и 64-битной конфигурации

СП 484.1  311  500.2020

В связи с реализацией требований СП 484.1  311  500.2020 и использованием уникальных параметров в базе данных для приборов и устройств, а также свойств объектов на чертежах, алгоритмов установки и алгоритмов проверок, в новых проектах настоятельно рекомендуется использовать Project Studio CS ОПС версии 2022. Если необходимо доработать текущие проекты, созданные в Project Studio CS ОПС версии 2019, настоятельно рекомендуется сделать копии текущих проектов.

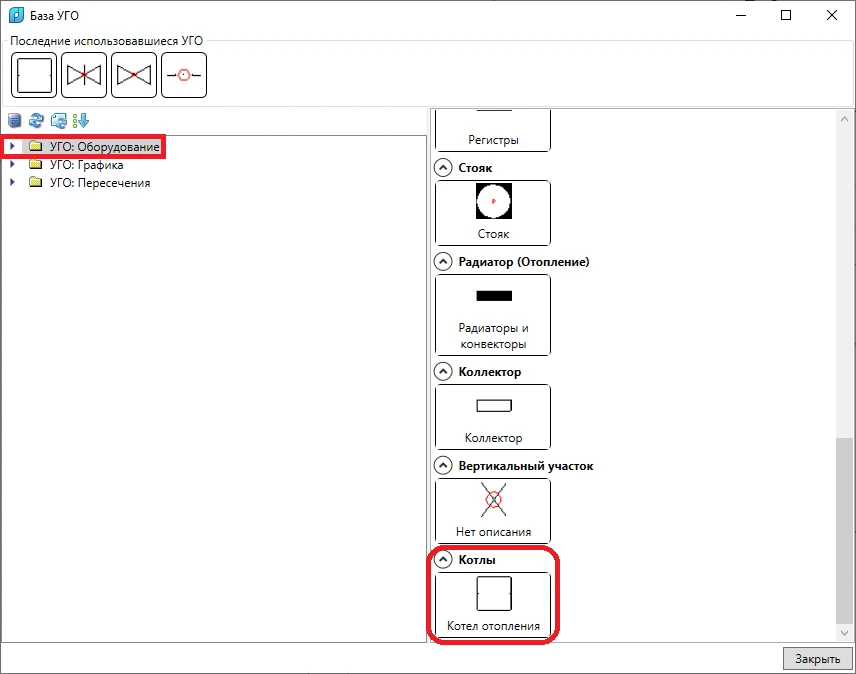

Создан новый элемент «Котел»

Исправлены ошибки вычисления приближенных координат в плановых сетях

Поддержка RgsPl графических платформ AutoCAD 2010/2011 и AutoCAD Civil 3D 2010/2011

Поддержка нового формата данных для прибора Nikon Nivo (Nikon RAW 4.8)

Автоматическое определение средних координат для контрольных измерений в полярной съемке

Перевычисление координат

Использование допусков в отчетных ведомостях плановой и высотной сетей

Просмотр отчетных ведомостей в таблицах программы
