Project Studio CS Конструкции
от 90 500 ₽
Также получить консультацию по программному продукту можете через мессенджеры
Специализированное графическое приложение для конструкторов, разрабатывающих комплекты рабочих чертежей марок КЖ и КЖИ в строгом соответствии с отечественными нормами и стандартами.
Все описаниеЗадачи

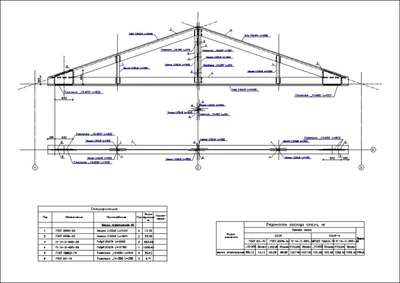

Разработка чертежей марок КЖ и КЖИ в соответствии с отечественными стандартами;
Формирование одиночных и составных строительных конструкций;
Использование универсальных инструментов схематичного и детального армирования;
Автоконтроль норм проектирования по СНиП 2.03.01−84, СП 52−101−2003.
О продукте
Project Studio CS Конструкции входит в комплексную линейку модулей для архитектурно-строительного проектирования Project Studio CS и выполняет задачи подготовки рабочих чертежей армирования, управления проектом и оформления чертежей в соответствии с требованиями СПДС.
Project Studio CS Конструкции 2018 входит в комплексную линейку модулей для архитектурно-строительного проектирования Project Studio CS и выполняет задачи подготовки рабочих чертежей армирования, управления проектом и оформления чертежей в соответствии с требованиями СПДС.
- Разработка чертежей марок КЖ и КЖИ в соответствии с отечественными стандартами.
- Формирование одиночных и составных строительных конструкций.
- Использование универсальных инструментов схематичного и детального армирования.
- Автоконтроль норм проектирования по СНиП 2.03.01−84, СП 52−101−2003.
- Автоматическое специфицирование арматурных изделий.

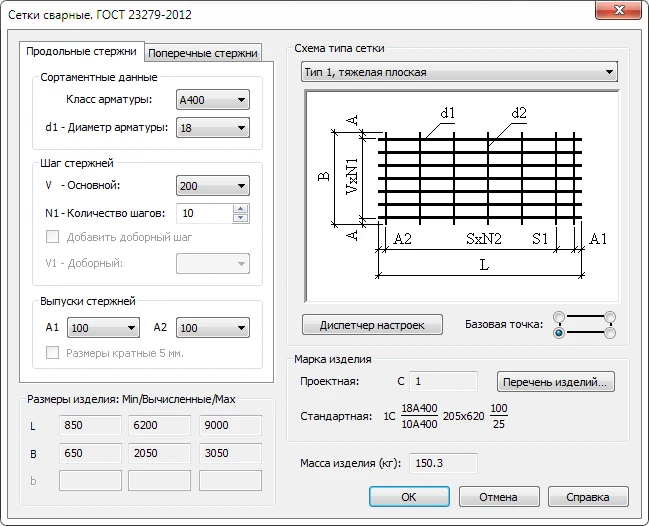

- Автоматическое проектирование и специфицирование сварных сеток по ГОСТ 23279–2012.
- Отрисовка нестандартных арматурных изделий.
- Автоматизированная отрисовка арматурных изделий: хомутов, шпилек, спиралей, фиксаторов и т.д.
- Использование стандартных и создание пользовательских закладных изделий.
- Расширенные возможности работы с элементами металлопроката.

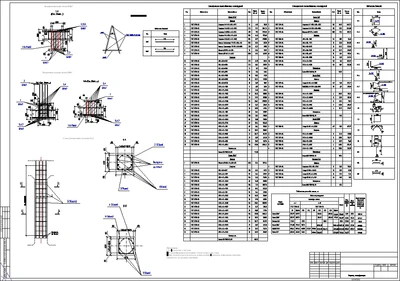

- Возможность получения всех видов спецификаций, в том числе ведомости расхода стали и ведомости деталей с автоматической вставкой эскиза детали.
- Подбор и проектирование перемычек.
- Автоматическая генерация спецификаций и ведомостей.
- Автоматизированная раскладка плит перекрытий на участках перекрытия с возможностью редактирования участка.
- Экспорт спецификаций в Microsoft Excel.
- Обеспечение полной совместимости с чертежами, выполненными в более ранних версиях Project Studio CS.
Задачи
Разработка чертежей марок КЖ и КЖИ в соответствии с отечественными стандартами.
Формирование одиночных и составных строительных конструкций.
Использование универсальных инструментов схематичного и детального армирования.
Автоконтроль норм проектирования по СНиП 2.03.01−84, СП 52−101−2003.
Возможности
Диспетчер марок

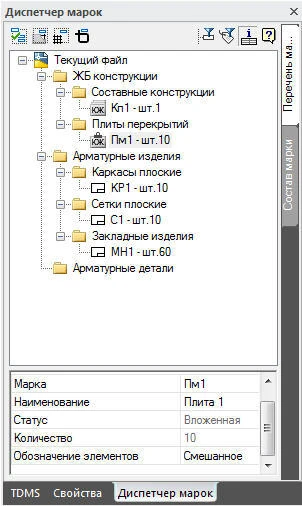

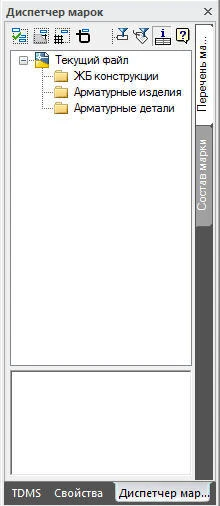

Диспетчер марок предназначен для просмотра и управления элементами армирования на чертеже, а также для формирования и последующего использования одиночных и составных железобетонных конструкций.
Отображение элементов армирования, используемых в чертеже, с возможностью просмотра и редактирования их параметров в составе Диспетчера марок;
Сборка элементов армирования в объект Железобетонная конс…

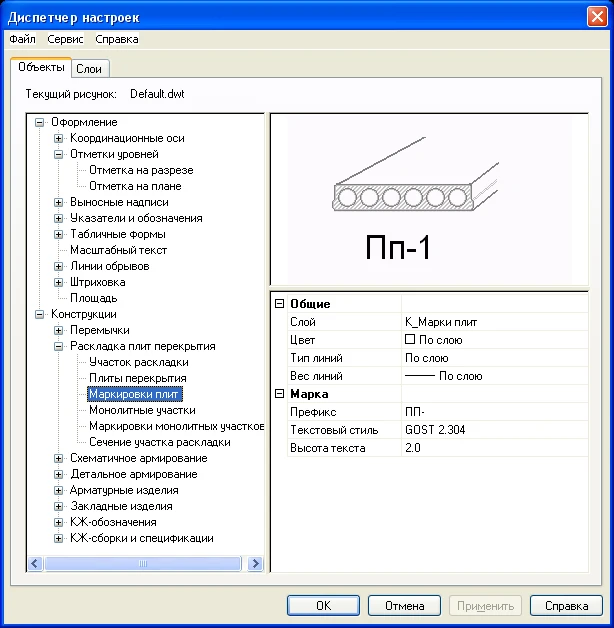

Диспетчер настроек параметров объектов

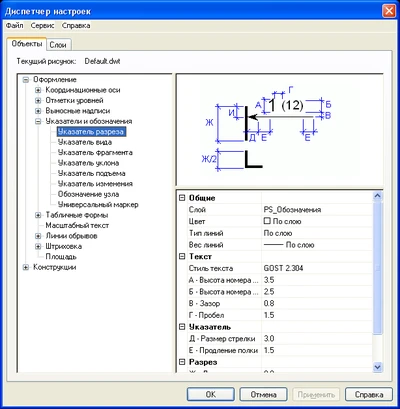

Диспетчер настроек параметров объектов предназначен для создания шаблона чертежа и используется для решения следующих задач:
управление настройками параметров всех элементов программы;
использование стандартных и создание пользовательских слоев с настройкой их свойств;
сохранение настроек в файле для их последующего использования в других проектах;
настройка параметров ассоциативных выносок.…

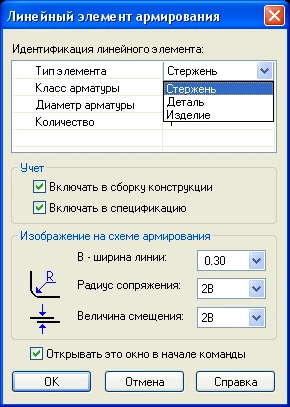

Инструменты армирования железобетонных конструкций. Схематичное армирование
Область применения программных средств этого раздела — выполнение схем армирования железобетонных конструкций. Возможности предлагаемых инструментов:

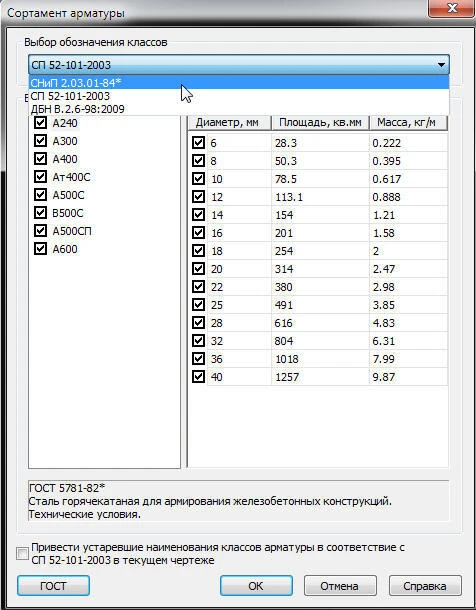

выбор нормативного документа из диалогового окна Сортамент арматуры, определяющего последующий выбор класса и диаметра линейных элементов армирования (стержни и детали), а также контрольных параметров при их создании;
возможность автоматически пр…

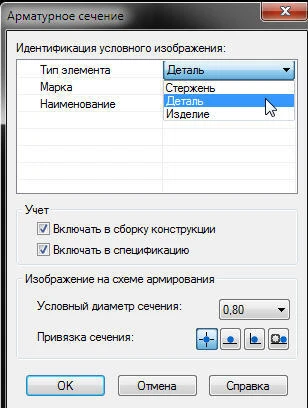

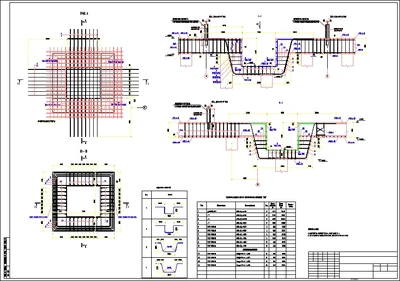

Инструменты армирования железобетонных конструкций. Детальное армирование
Область применения программных средств этого раздела — выполнение чертежей армирования разрезов и деталей железобетонных конструкций. Возможности предлагаемых инструментов:

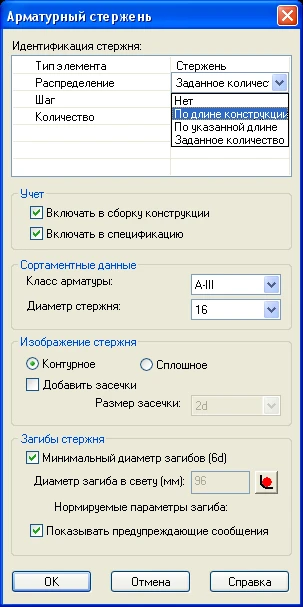

отрисовка арматурных стержней и деталей с учетом их количества, исходя из принятого типа распределения по конструкции (по длине конструкции, по указанной длине и по количеству);
возможность управлять включением элемента арм…

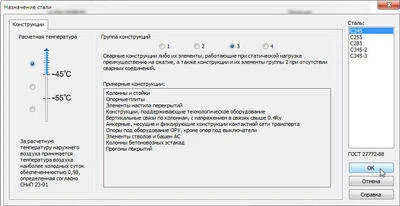

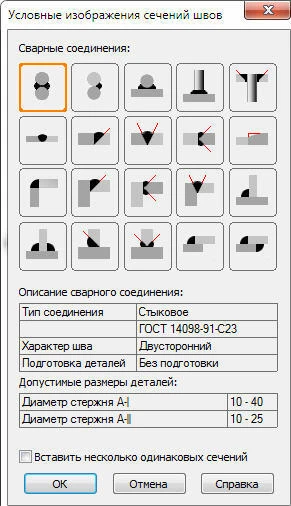

Закладные изделия
Набор инструментов Закладные изделия предлагает следующие возможности:
использование в чертежах марок унифицированных закладных изделий по серии 1.400−15 (рис. 24) с учетом возможности определения параметров анкеровки и подбора марки стали;

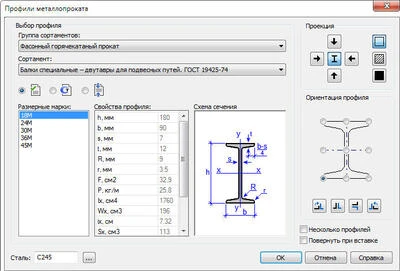

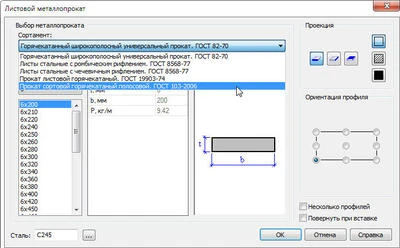

отрисовка элементов металлопроката, включая листовой прокат (ГОСТ 103−76, ГОСТ 82–70, ГОСТ 8568–77, ГОСТ 19904–90, ГОСТ 19903–74), с учетом марки стали, вы…
Арматурные изделия
Набор инструментов Закладные изделия предлагает следующие возможности:

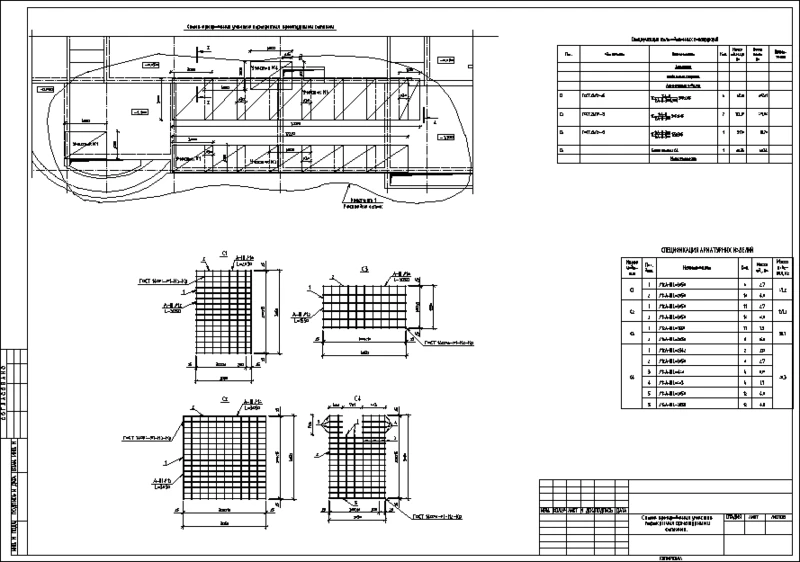

Раздел предназначен для разработки чертежей марок сварных сеток и каркасов. Инструмент Сетки сварные по ГОСТ 23279–2012 позволяет быстро и корректно выбрать значения параметров, автоматически выполнить вычисления, а также подготовить изображение марки сетки или каркаса для вставки в чертеж. Все выбираемые параметры сеток соо…

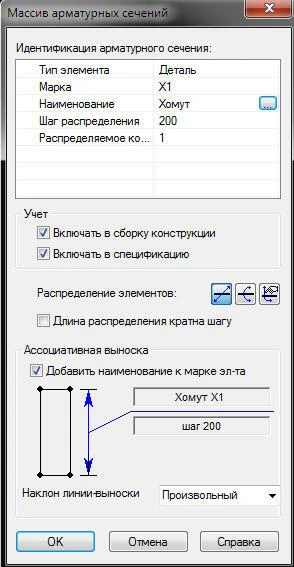

Ассоциативные выноски
Набор инструментов Закладные изделия предлагает следующие возможности:

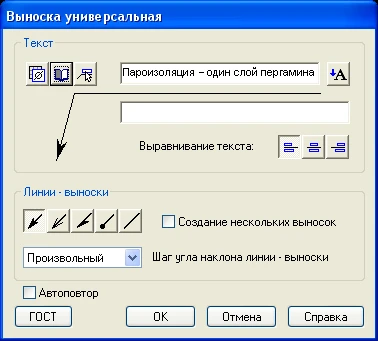

Раздел содержит команды, предназначенные для создания на чертеже ассоциативных выносок, обеспечивающих жесткую связь данных в выноске и элементе;

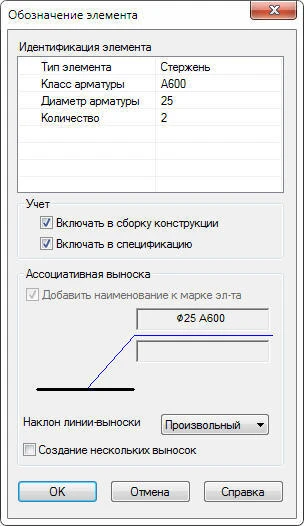

Обозначение элемента (создание одиночной выноски и выноски с группы элементов). При создании выноски с группы элементов контролируются параметры каждого элемента. Применяется для …

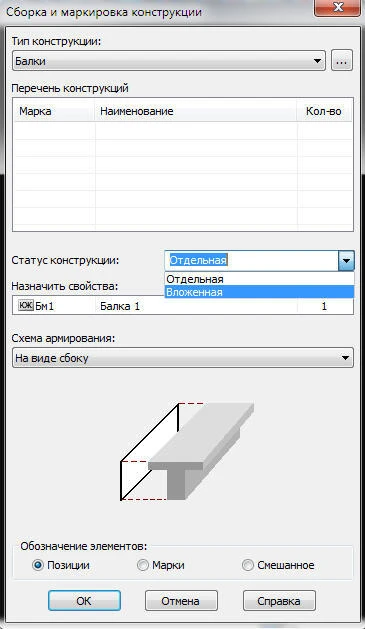

Сборки и спецификации
Раздел содержит команды, выполняющие сервисные функции. Возможности, предоставляемые инструментами этого раздела:
возможность разгиба анкерного крюка;
регистрация чертежа детали для последующего использования сформированной марки в чертежах конструкций;
резка массива стержней для создания нестандартных арматурных изделий;

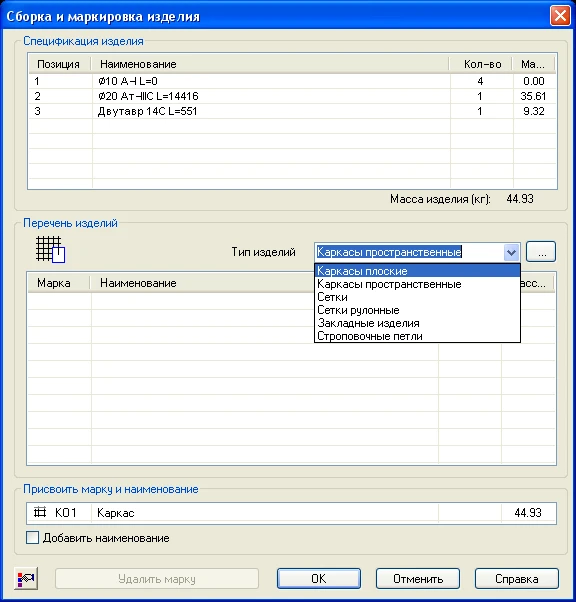

сборка и маркировка изделий из отдельных элементов армирования, в том …

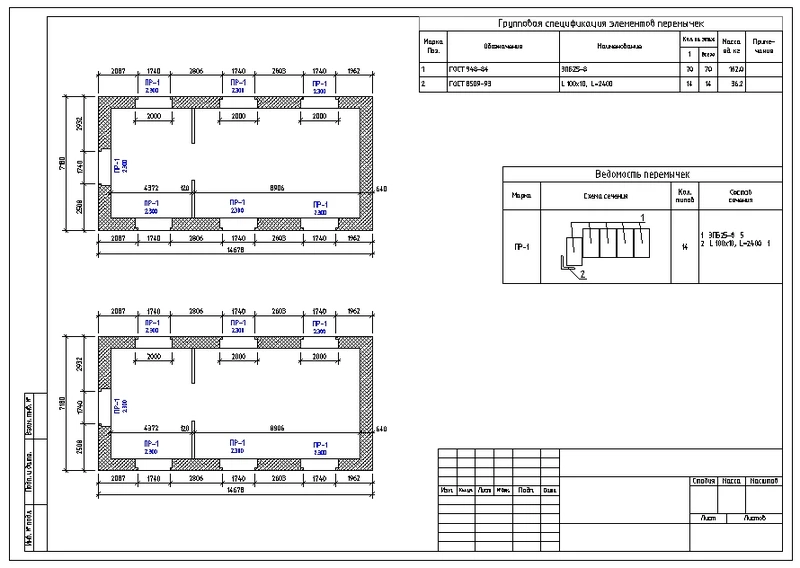

Составные перемычки над проемами
Раздел содержит базу данных стандартных элементов (перемычки брусковые, плитные, фасадные, сортамент металлопроката), используемых при формировании составных перемычек. База сечений перемычек включает множество готовых сечений, а также обеспечивает возможность:
быстрого и удобного формирования и редактирования сечений с помощью специального диалога;
удобного отбора сечений из базы — по парамет…
Плиты перекрытий
Раздел содержит базу данных стандартных плит перекрытия. Реализованы следующие функции:
раскладка как одиночной плиты, так и массива плит определенного типа, задаваемого пользователем;
автоматическая раскладка плит по заданному участку, подбор нескольких вариантов раскладки с использованием плит из базы проекта;
контроль опирания плит на стену;
распределение монолита по участку;
редактирова…
Конфигурации
Новые возможности
Project Studio CS 2018, сборка 009
В Project Studio CS 2018 реализована поддержка работы с версиями AutoCAD 2017 и 2018.
Модуль Project Studio CS Конструкции 2018
- Добавлена возможность специфицировать отдельные и линейно распределенные схематичные стержни как погонажную арматуру;
- Введен новый тип элементов модели — Деталь металлопроката. Добавлена возможность регистрировать чертеж детали металлопроката. Элементы металлопроката теперь могут выступать и в качестве элементов собираемой конструкции по сортаментным данным, и в качестве вхождения той или иной марки детали металлопроката;
- Реализована возможность включать в состав железобетонных конструкций элементы металлопроката, которые попадают в соответствующий раздел спецификации на конструкцию;

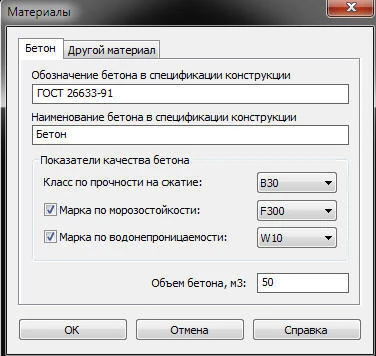

- Поддерживается возможность вносить данные для ведомости расхода стали по позициям, добавляемым в раздел «Материалы».
- Появилась возможность формировать пользовательские группы изделий;
- Добавлена возможность использовать расширенные наименования марок конструкций и наименований деталей (например, колонна Км-4.1а, хомут Х1а);
- Поддерживаются поиск и установка вида на чертеж зарегистрированной детали или изделия из Диспетчера марок КЖ. Вызов этой опции производится из контекстного меню марки в соответствующем разделе Диспетчера марок;
- Для элементов раздела «КЖ-Обозначения» (гребенчатой и цепной ассоциативных выносок) добавлена возможность ручного ввода текста в начале и конце каждой строки ассоциативной выноски элемента — наряду с автоматически формируемым текстом.
Project Studio 2018, сборка 010
Модуль Project Studio Конструкции 18.0
- Вес металлопроката в спецификации «Данные для спецификации железобетонных конструкций», получаемой из генератора спецификаций, указывался в граммах. Исправлено.
Project Studio 2018, сборка 012

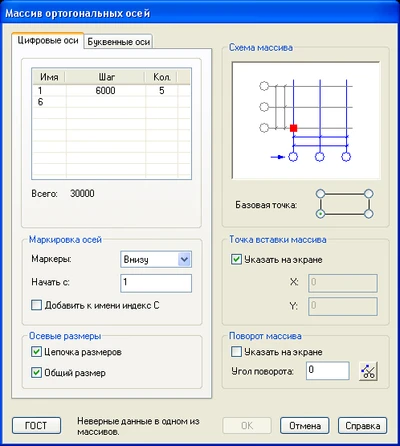

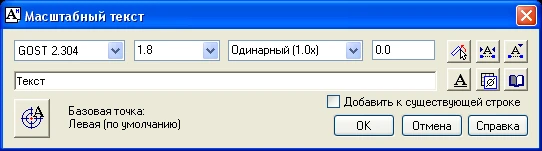

Модуль Project Studio Ядро 18.0

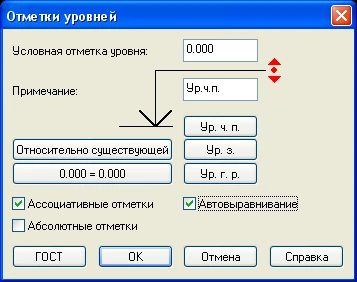

- При разбиении отметок уровня на фасадах и разрезах не применялся коэффициент сжатия. Исправлено;
- Устранена ошибка расположения узловой выноски при ее создании;
- При создании универсальной выноски в диалоге загружается текст, использовавшийся для предыдущей выноски.
Модуль Project Studio Конструкции 18.0
- Устранены следующие неточности:
- в свойствах схематичного стержня для варианта подсчета «Погонажная арматура» параметр Суммарная длина не учитывал количество стержней;
- в процессе редактирования линейного распределения неправильно изменялась позиция при переключении режима подсчета «Погонажная» — «Отдельные стержни»;
- в некоторых случаях появлялся курсивный текст в маркировке диаметра загиба;
- в спецификации конструкции раздел появлялся даже в том случае, если для всех элементов этого раздела было указано «Не включать в спецификацию»;
- марка конструкции при ее редактировании в Диспетчере марок через раздел свойств приобретала в конце индекс «0».
- Диалог создания новой конструкции теперь разрешает вводить только цифры в поле с номером марки.
Project Studio 2018, сборка 015
Модуль Project Studio Ядро 18.0
- Устранена ситуация, при которой выполнение команды Расчленить PS-объекты над условными изображениями элементов армирования, в состав которых входили объекты Project Studio CS, приводило к сохранению в чертеже всех этих PS-объектов.
Модуль Project Studio Конструкции 18.0
- При простановке ассоциативных гребенчатых и цепных выносок, если в нижней строке настроек был задан какой-либо текст, он не появлялся в выноске. Исправлено;
- Исправлена ошибка, вследствие которой цепная ассоциативная выноска для каркасов не проставлялась при включенной опции Перпендикулярно первому.
Project Studio CS 2018, сборка 017
Модуль Project Studio CS 2018 Ядро 18.0
- Исправлено поведение объекта «Отметки на плане»: исключен риск переворота текста при трансформациях;
- Устранены проблемы с добавлением префиксов марки в выносках с текстом, редактированным вручную.
Модуль Project Studio CS 2018 Конструкции 18.0
- Исправлена работа утилиты перенумерации железобетонных плит перекрытия и монолитных участков;
- Исправлена отрисовка засечек на залитых арматурных стержнях раздела «Детальное армирование» в AutoCAD 2007−2014.
