nanoCAD BIM ВК
от 41 100 ₽
Также получить консультацию по программному продукту можете через мессенджеры
Программа позволяет проектировать и моделировать внутренние системы горячего и холодного водоснабжения и канализации, а также водяного пожаротушения с использованием пожарных кранов. В nanoCAD BIM ВК объединены расчетная и графическая части раздела проектирования «Внутренний водопровод и канализация».
Все описаниеЗадачи
Автоматические проверки модели на корректность ее построения;
Автоматическое формирование отчетов и спецификаций;
Автоматические расчеты модели и оборудования;
Автоматическая и ручная расстановка оборудования.
О продукте
Программа nanoCAD BIM ВК предназначена для проектирования внутренних систем горячего и холодного водоснабжения и канализации, а также водяного пожаротушения с использованием пожарных кранов. В ней объединены расчетная и графическая части раздела проектирования «Внутренний водопровод и канализация».
Программный продукт nanoCAD BIM ВК включает в себя специализированные инструменты инженера-сантехника. Из созданной реальной 3D-модели систем водоснабжения и канализации пользователь получает практически всю необходимую документацию:
- поэтажные планы;
- трехмерную схему систем;
- аксонометрические схемы;

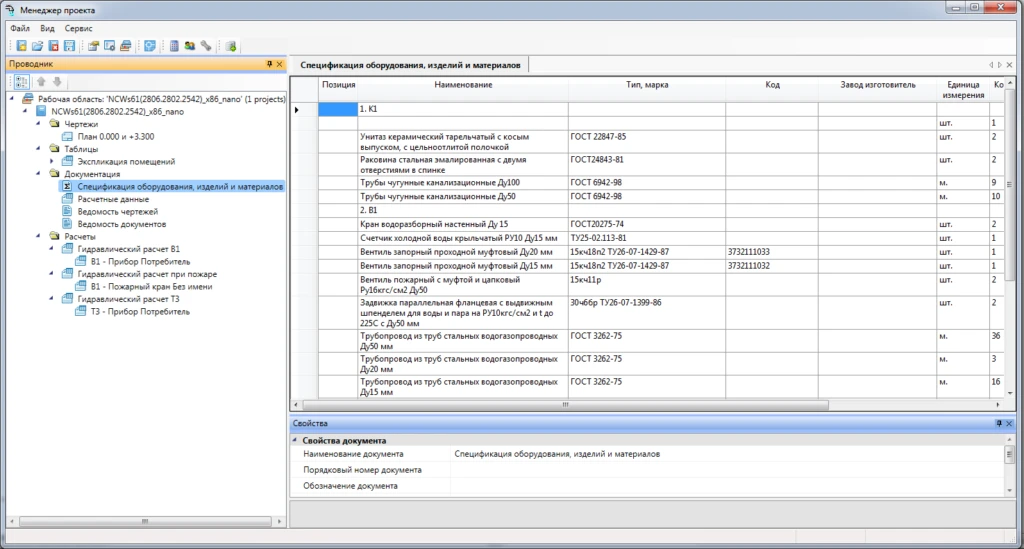

- спецификацию оборудования;
- спецификацию систем водоснабжения и канализации;
- экспликацию помещений;
- ведомость рабочих чертежей основного комплекта;
- ведомость ссылочных и прилагаемых документов;
- ведомость объемов строительных и монтажных работ.
Трехмерная модель систем, аксонометрические схемы, спецификация оборудования и спецификация систем водоснабжения и канализации генерируются автоматически. Помимо графической части, в nanoCAD BIM ВК включен расчетный модуль. В базу данных внесены нормативные гидравлические характеристики (по СНиП 2.04.01-85* и СП 30.13330.2012) санитарных приборов, пожарных кранов, потребителей воды. На основе модели систем производится расчет требуемого давления и расходов воды для каждой системы, подбираются диаметры трубопроводов, типоразмеры арматуры и счетчиков.
Задачи
Автоматические проверки модели на корректность ее построения.
Автоматическое формирование отчетов и спецификаций.
Автоматические расчеты модели и оборудования.
Автоматическая и ручная расстановка оборудования.
Проектирование автоматических систем пожаротушения.
Проектирование систем водоснабжения и канализации.
Возможности
Группа команд
Группа команд «Высоты»:
Изменить высоту – CW_CHANGE_HEIGHT. Позволяет для всех попавших в выбор объектов и трасс задать положительное или отрицательное смещение по высоте относительно текущих значений высот;
Изменить высоту трасс – CW_CHANGE_TRACES_HEIGHT. Позволяет для всех попавших в выбор трасс задать положительное или отрицательное смещение по высоте относительно текущих значений в…
Редактирование труб
Работа в 3D-режиме без перехода в 2D при прокладке труб, установке арматуры, соединительных элементов и редактировании соединений.
Фиксация параметров
Осуществима фиксация диаметра веток на распределительных трубопроводах: если в свойствах первого участка выбрать значение «Фиксировать диаметр веток», все последующие участки ветки сохранят заданный размер.
Окно «Мастер соединений»
В Мастере соединений предусмотрена возможность привязывать к базе данных термометры, счетчики и манометры.
Окно Мастер проверок
В окне Мастер проверок предусмотрен раздел Проверки элементов оформления:
- наличие шаблона для выноски;
- наличие связи выноски с объектом.
Вывод документов
Вывод документов напрямую в файлы DOCX и XLSX. Для генерации документов больше не требуется наличие установленных на ПК офисных приложений. При этом кратно возросла скорость вывода документов.

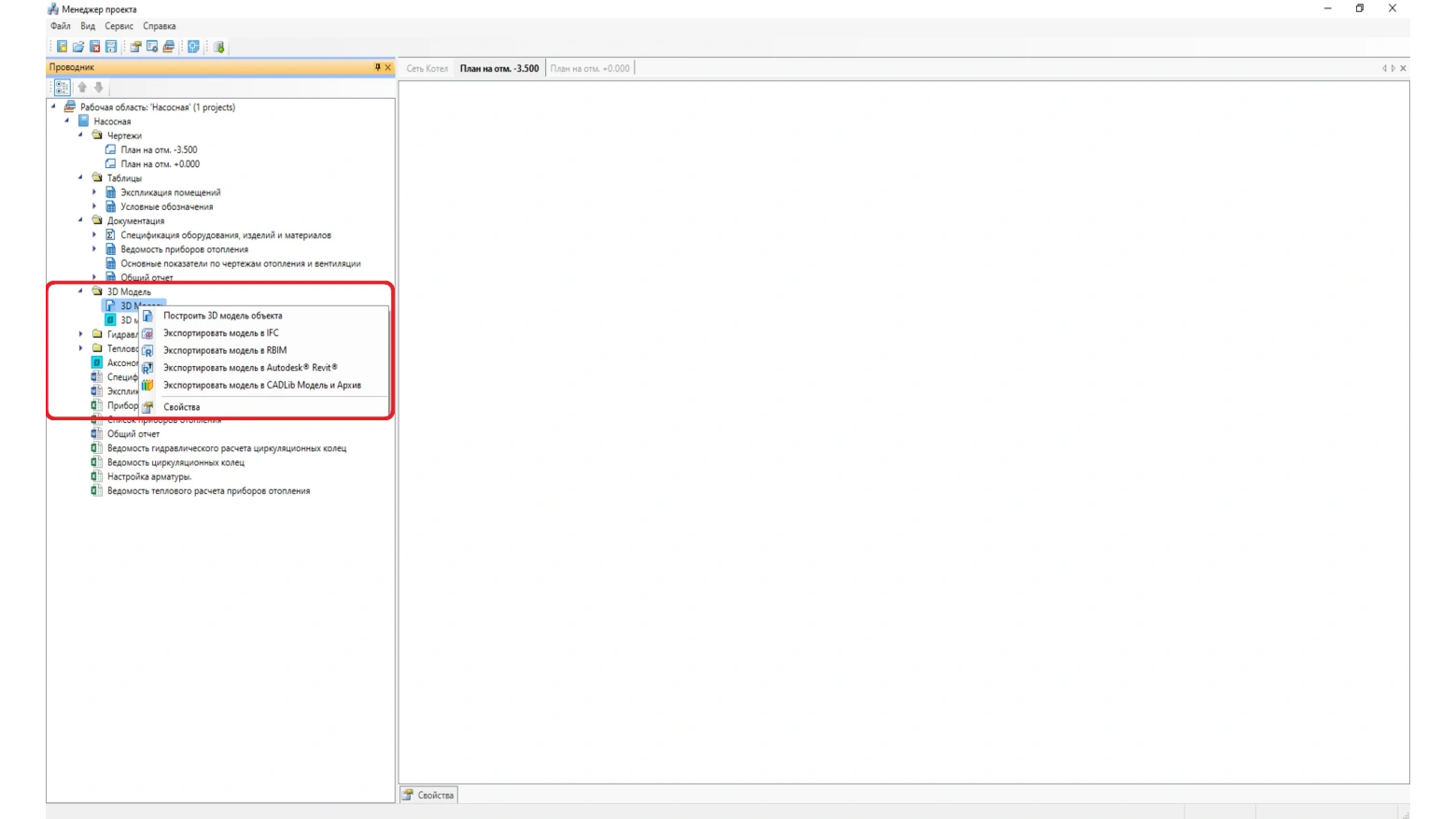

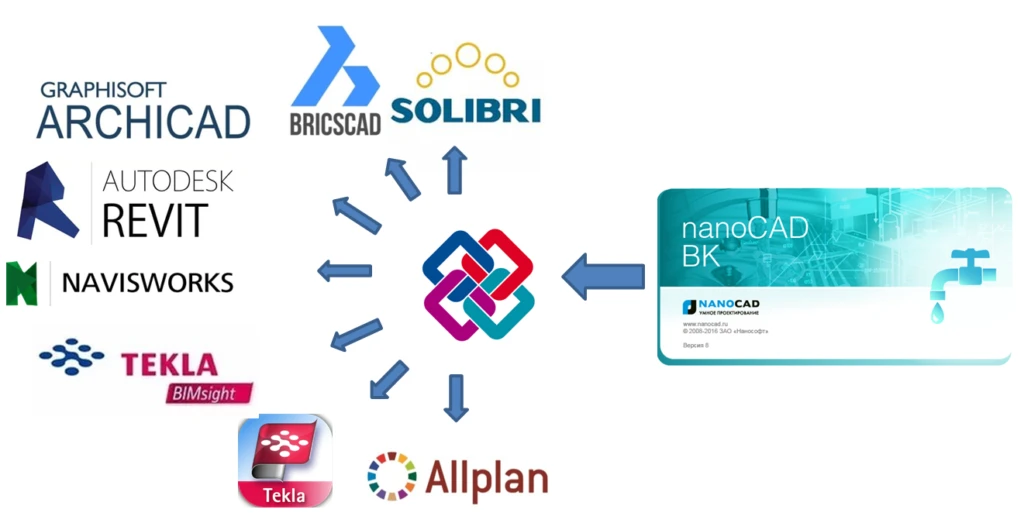

Передача данных через IFC
Благодаря реализации экспорта в обменные файлы стандарта IFC, информационные модели инженерных систем, выполненные в программе, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM платформе, будь то ArchiCAD, Revit, Allplan или ещё какая-либо.

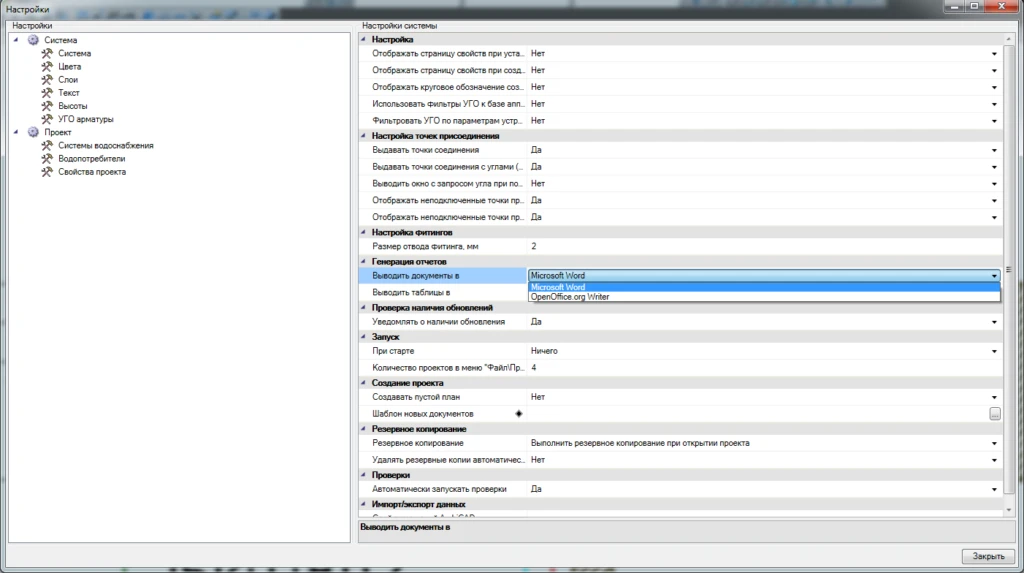

Интеграция nanoCAD BIM ВК с программами MS Office и OpenOffice.org
В программе nanoCAD BIM ВК реализована возможность экспортировать табличные данные (спецификацию оборудования, спецификацию систем водоснабжения и канализации, ведомость рабочих чертежей основного комплекта, ведомость ссылочных и прилагаемых документов) в форматы MS Office и OpenOffice.org. Это особенно важно, когда требуется передать таблицы (например, спецификации оборудования для составления см…

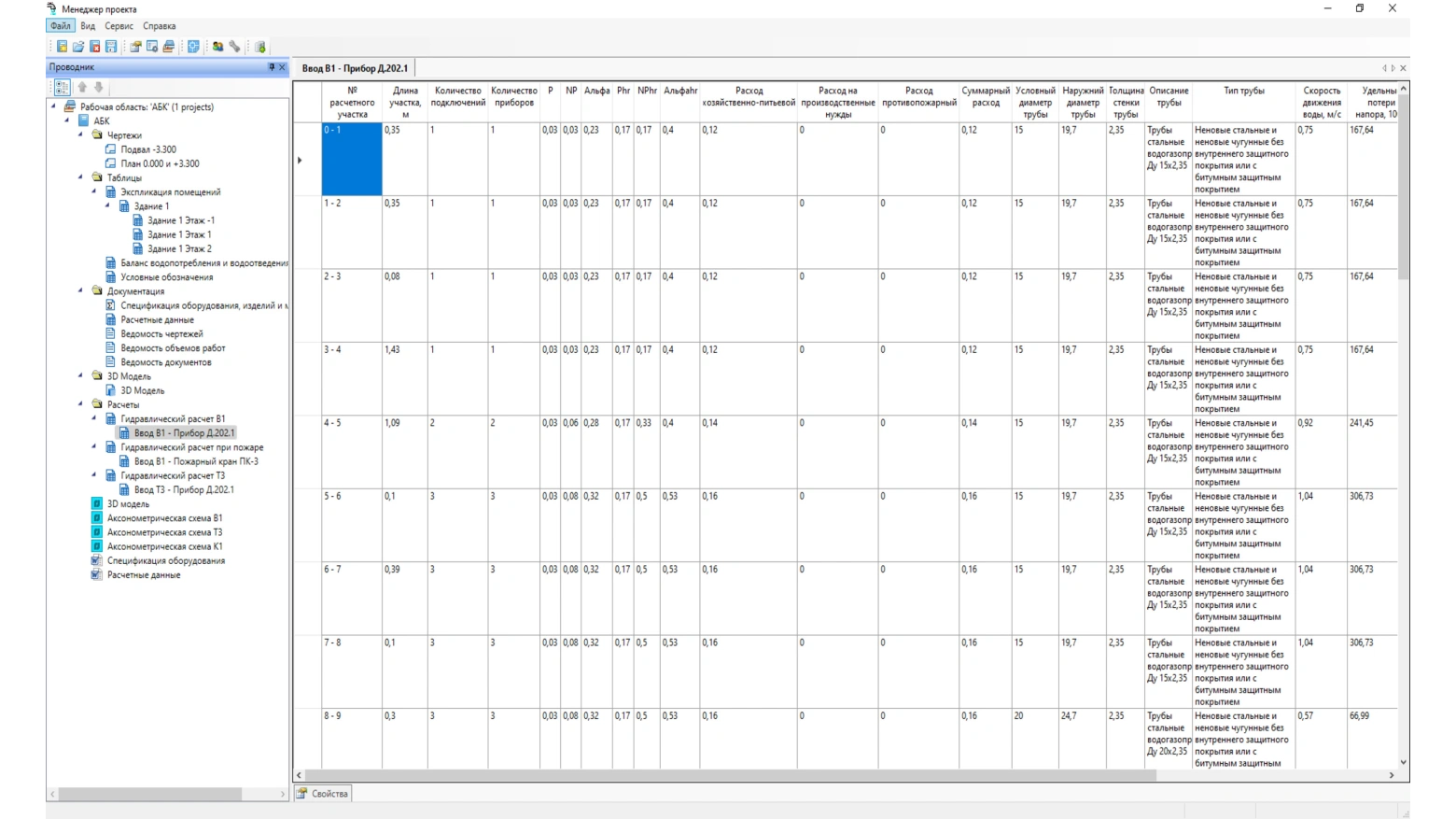

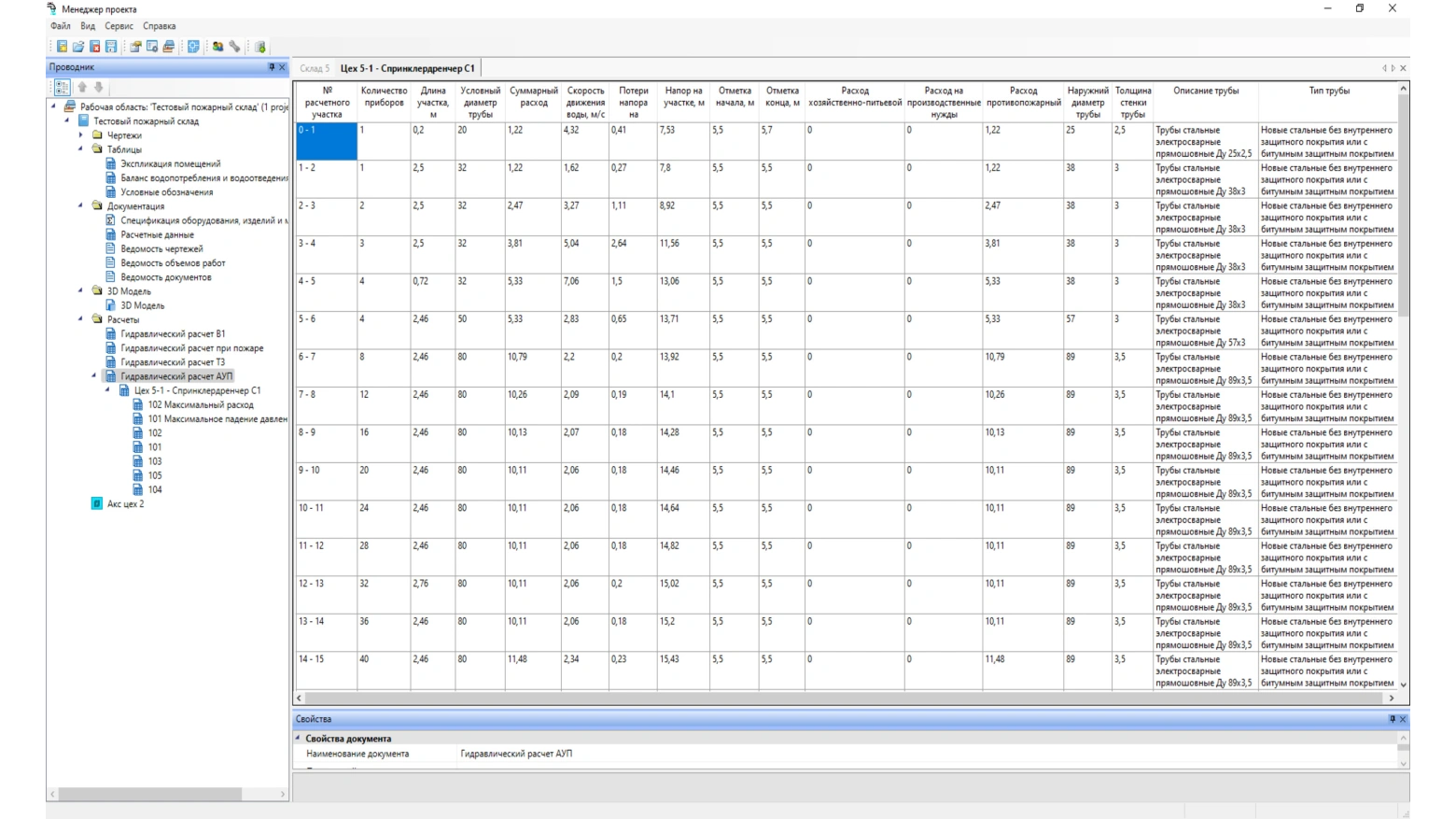

Гидравлический отчет
После проведения расчета программа автоматически создает отчеты по водопроводным системам. Эти отчеты можно выгрузить в Excel.

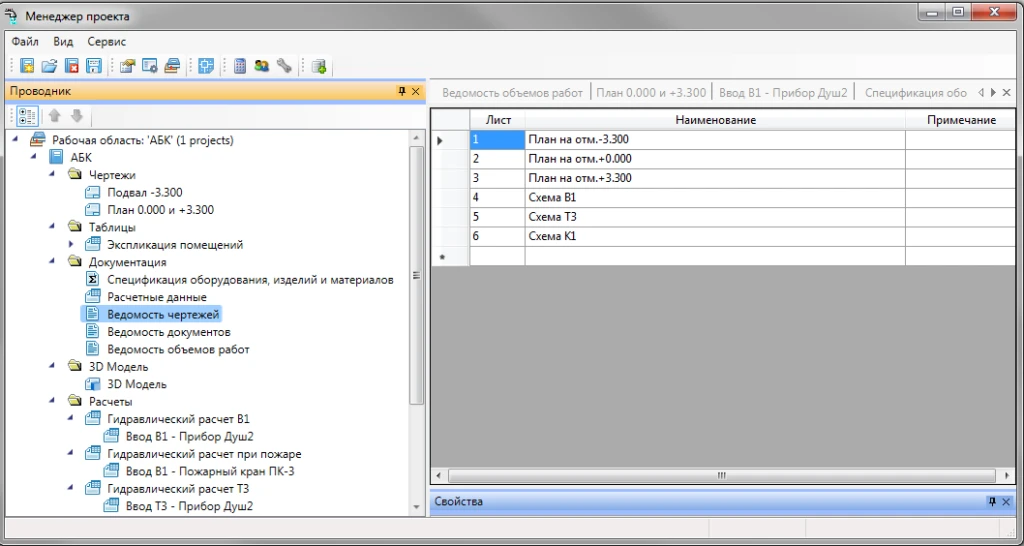

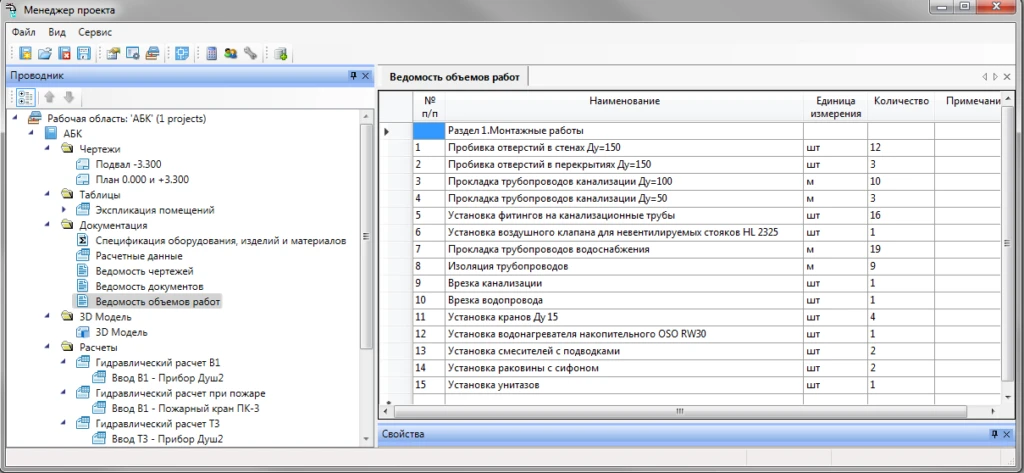

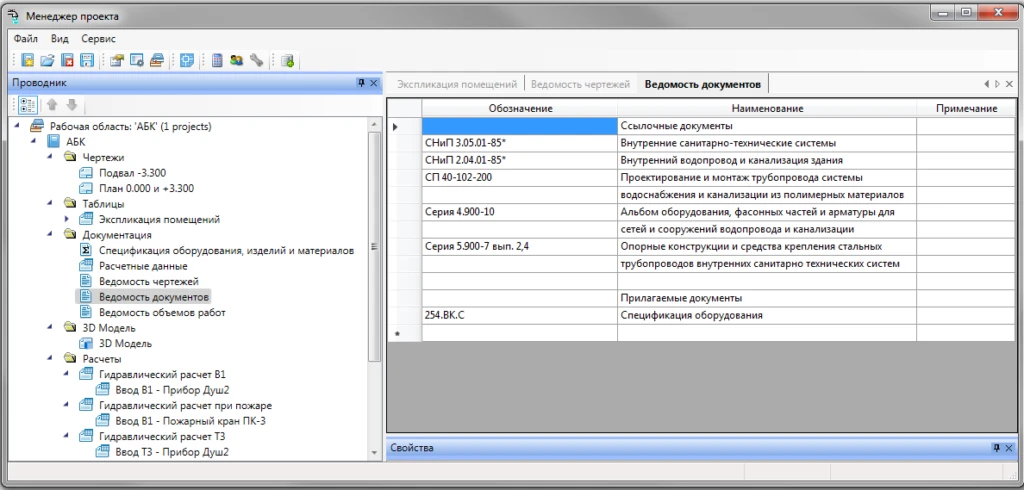

Ведомости чертежей, документов и объемов работ
Реализовано получение в полуавтоматическом режиме ведомости рабочих чертежей основного комплекта по ГОСТ 21.101-97; ведомости ссылочных и прилагаемых документов по ГОСТ 21.101-97 и ведомости объемов строительных и монтажных работ по ГОСТ 21.111-84. Эти ведомости можно вывести в Word, Excel или в CAD-систему.

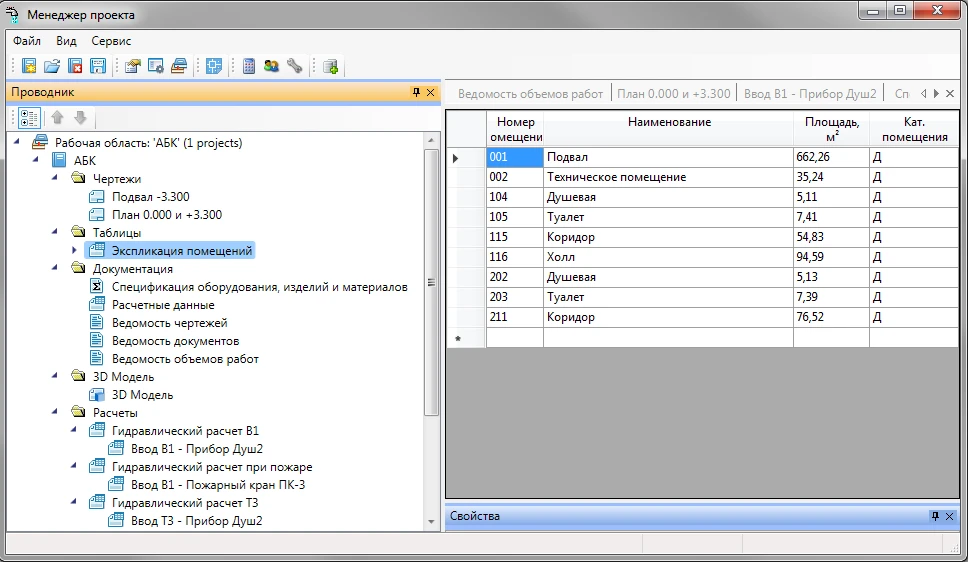

Экспликация помещений
Программа поддерживает возможность получения экспликации помещений и ее вывода в Word, Excel или в CAD-систему.
Согласованность данных
Для согласования данных в nanoCAD BIM ВК используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту nanoCAD BIM ВК. Это позволяет правильно рассчитывать расходы воды и стоков, получать точные спецификации. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем во…

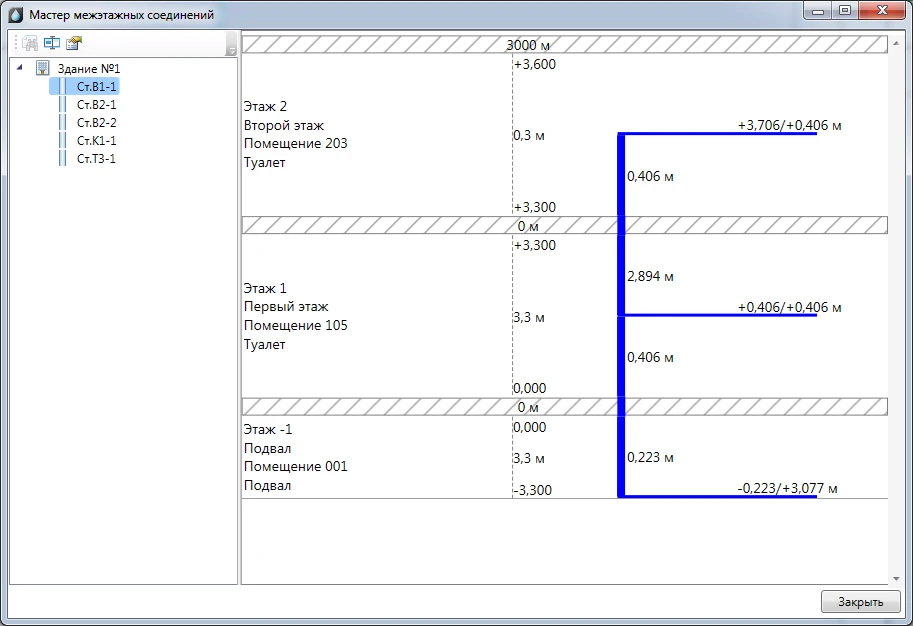

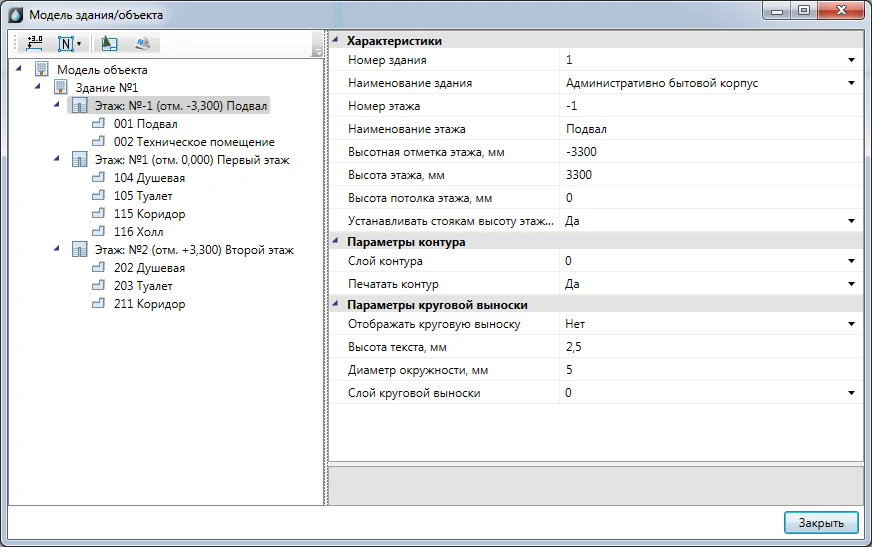

Работа с этажами, помещениями и стояками
Существует возможность загрузить помещения из ArchiCAD или nanoCAD СПДС. Также инженер может самостоятельно определить контуры помещения как в автоматическом, так и в ручном режиме. Можно автоматически пронумеровать помещения, если это не было сделано ранее. А все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне Модель здания/объекта. Здесь же возможно изме…

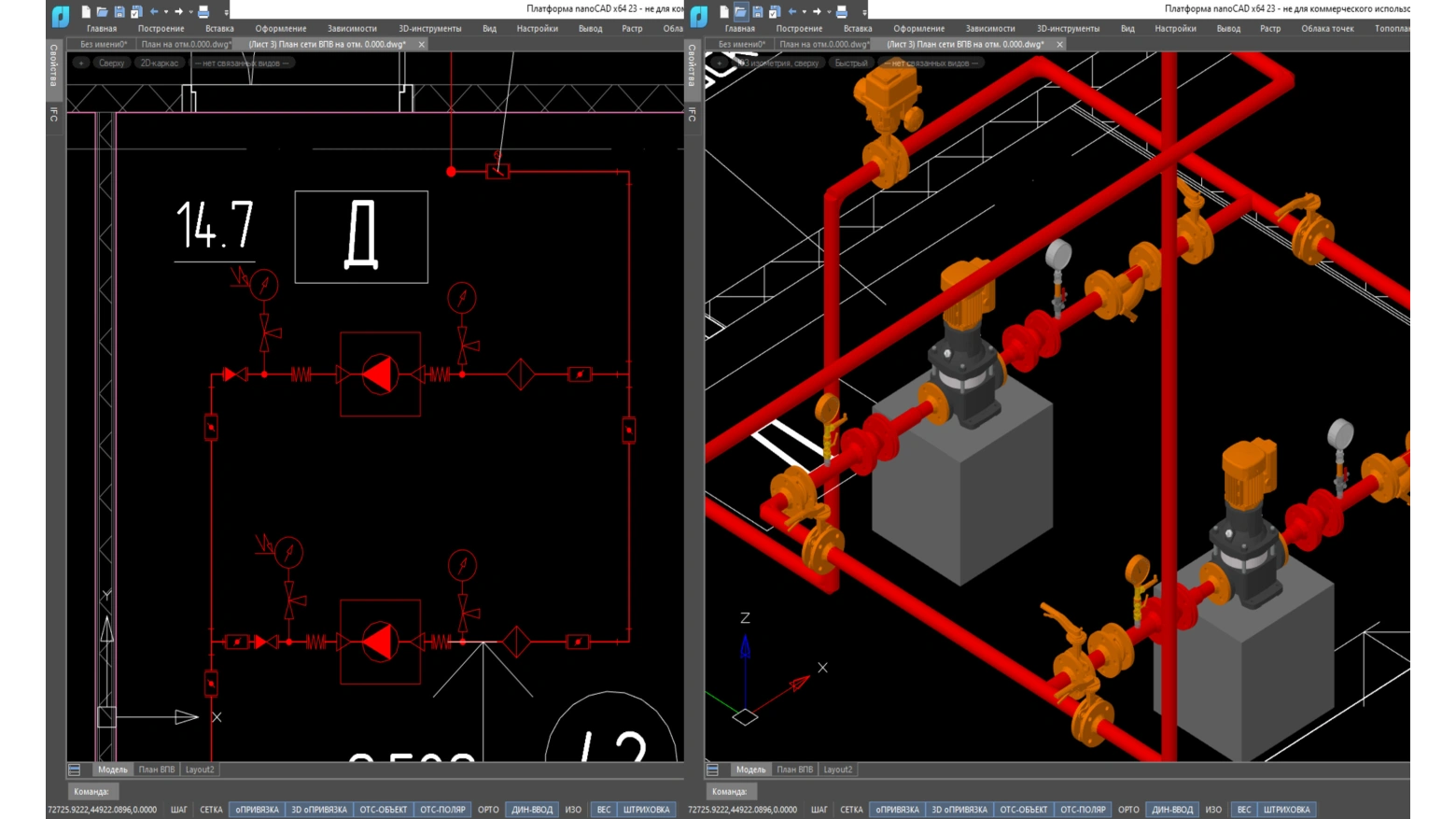

Корректное отображение 3D-модели на 2D-чертежах
Получение реальной модели системы за счет сдвига трубы от оси трассы на плане. Таким образом трасса трубопровода отображается на плане в месте, отличном от расположения трубы в реальном пространстве, что позволяет получить более точную трехмерную модель системы и делает более корректными результаты вычислений, спецификации оборудования и аксонометрическую схему.

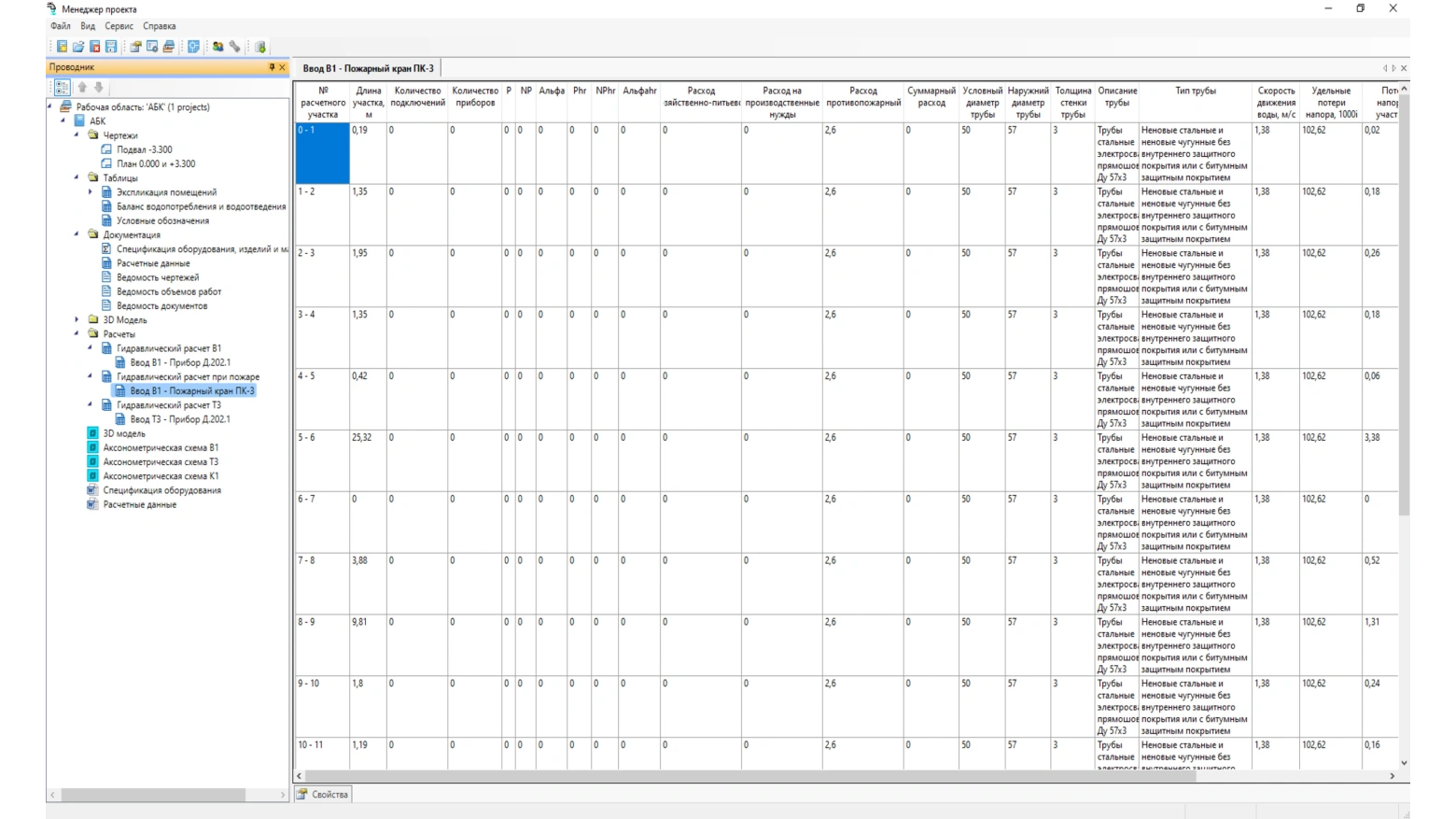

Расчет установки водяного спринклерного и дренчерного пожаротушения
Поддерживается выполнение расчета как по отдельности, так и совмещенного с системой внутреннего противопожарного водопровода согласно СП 485.1311500.2020. Существует возможность настраивать характеристики помещений, характеристики зон пожаротушения, выполнять расчеты тупиковых и кольцевых систем, выводить отчет по спринклерам для каждого помещения.
Расчет противопожарного водопровода
Соответствие требованиям СНиП 2.04.01-85*, СП 30.13330.2012, СП 30.13330.16 и СП 30.13330.2020 как противопожарного водопровода, так и хозяйственно-питьевого с подключенными ПК. Расход воды на пожарные краны определяется по таблице СП 10.13130.2020. Программа самостоятельно подбирает для противопожарного водопровода диаметр и арматуру. Формируется гидравлический отчет.

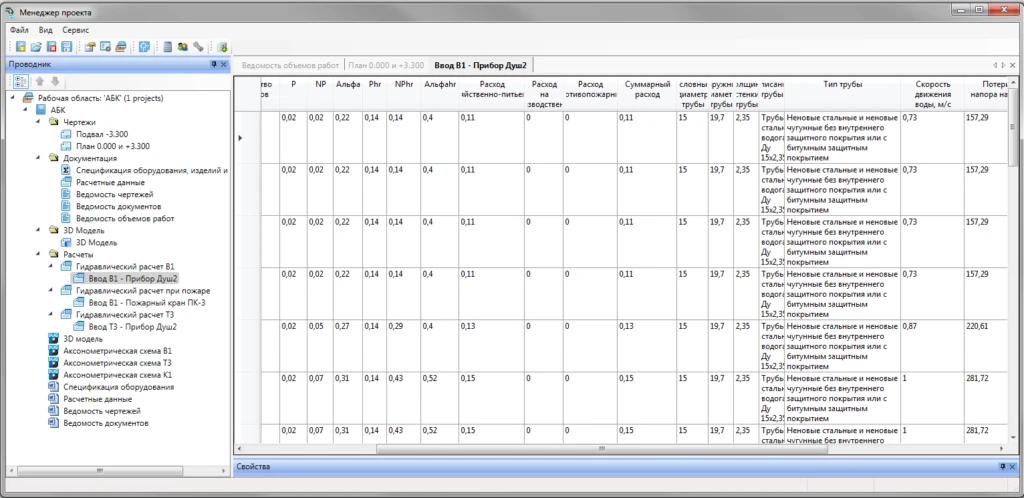

Гидравлический расчет водоснабжения и канализации
Строгое соответствие требованиям СНиП 2.04.01-85*, СП 30.13330.2012, СП 30.13330.16 и СП 30.13330.2020. При проведении расчета программа просчитывает трехмерную модель систем, вычисляет среднюю скорость воды и гидравлического уклона. На основе этих расчетов осуществляется подбор арматуры, приборов, диаметра труб и формируется отчет по каждой системе.

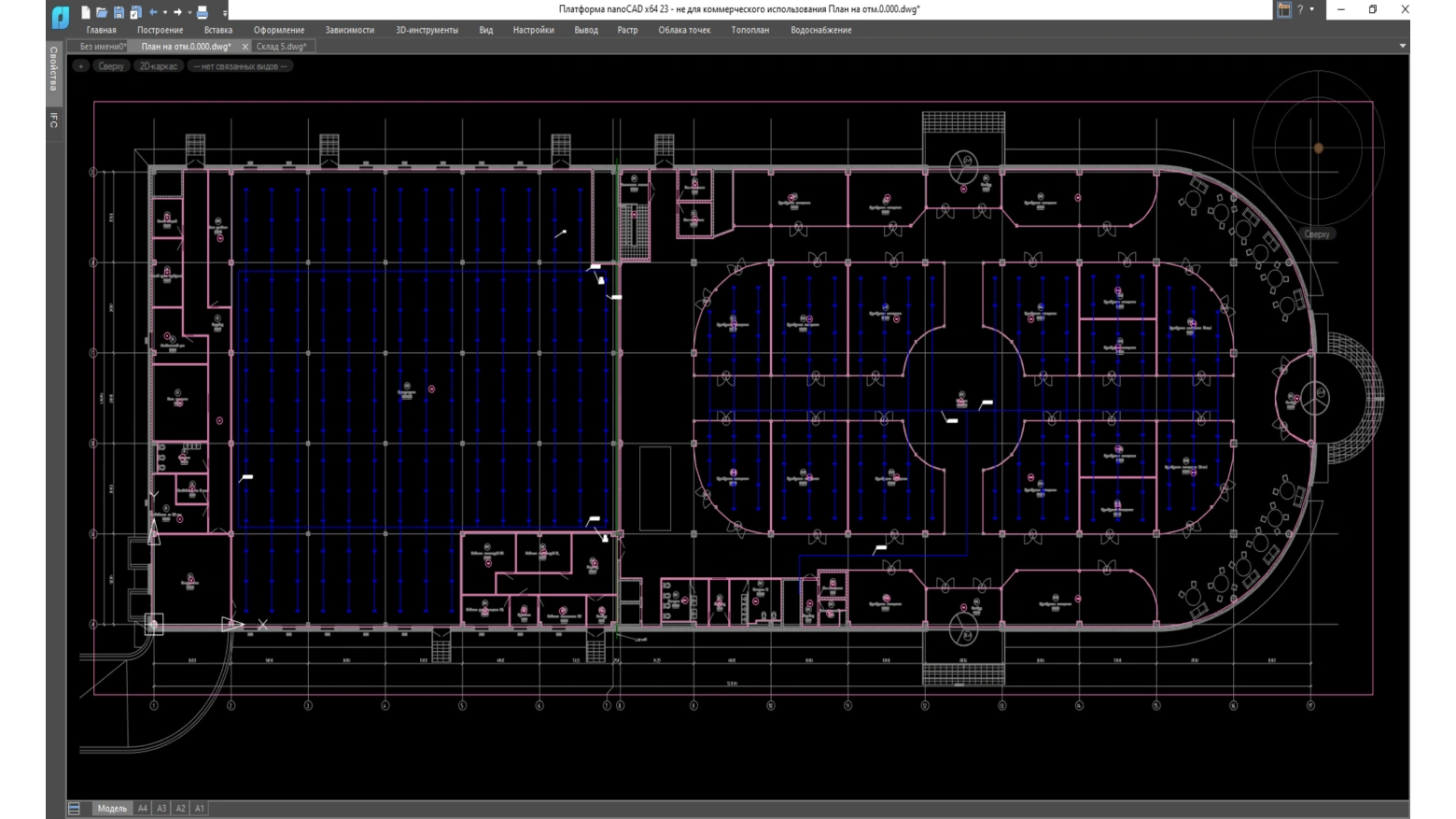

Автоматическая расстановка оросителей
Расстановка осуществляется вручную или автоматически. Программа анализирует характеристики помещения и определяет область покрытия каждого оросителя, после чего запускается алгоритм расстановки оросителей. Можно воспользоваться командой Отобразить зоны спринклеров/дренчеров и визуализировать покрытие помещения оросителями в соответствии с СП 485.1311500.2020.

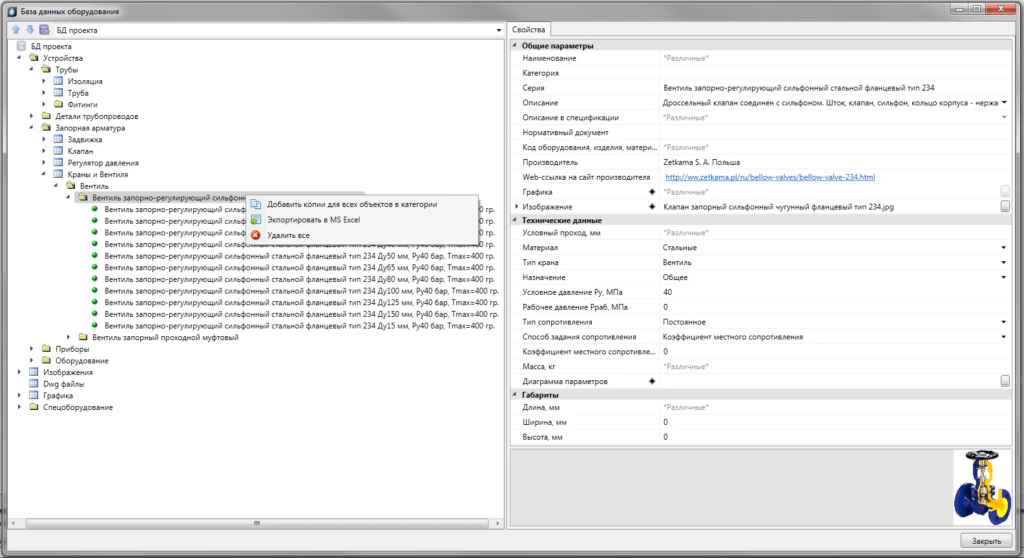

Открытые базы данных
Сегодня в системах водоснабжения и канализации используется весьма разнообразное оборудование, на рынке представлены изделия как отечественных, так и зарубежных производителей. Это делает принципиально важным наполнение баз данных. На сегодняшний день база данных элементов содержит более 5000 различных изделий популярных в России производителей: Zetkama, NANOPLAST, Rehau, Uponor, ООО «БРОЕН-АД…

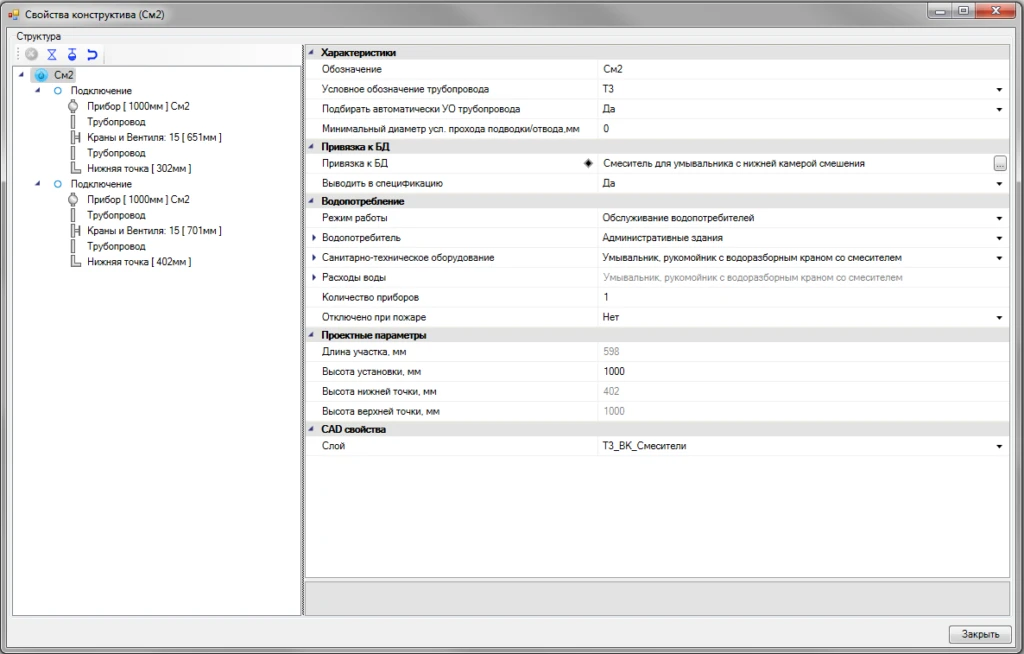

Интеллектуальные объекты nanoCAD BIM ВК
Все объекты nanoCAD BIM ВК (трубопроводы, санитарные приборы, трубопроводная арматура и т.д.) являются интеллектуальными. Каждый из этих объектов обладает характерными свойствами, которые можно редактировать в процессе проектирования, причем для каждой группы элементов данные свойства имеют определенные характеристики. Для трубопроводов и арматуры можно выбрать сортамент и типоразмер, для санитарн…
Интеграция со сторонними САПР/BIM-решениями
Поддержка экспорта/импорта в форматы *.dwg, *.ifc, *.RBIM, CADLib позволяет легко встраивать информационную модель систем электроснабжения, выполненную в nanoCAD BIM Электро, в сводную модель проектируемого объекта, реализованную на любой САПР/BIM-платформе.
Конфигурации
Преимущества
Корректная взаимосвязь 3D-моделей и 2D-чертежей
Функционал программы позволяет автоматически получить корректную 3D-модель по 2D-чертежам, не прибегая к дополнительной ручной доработке модели.
Автоматическое формирование отчетных документов
Формирование широкого перечня проектных документов (планы расположения оборудования и прокладки трубопроводов, аксонометрические схемы, гидравлические отчеты, спецификация и т.д.).
Работа с базами данных производителей оборудования
Базы моделей оборудования включают трубопроводы и фитинги к ним, запорную арматуру, сантехнические приборы, спецоборудование. Все базы открыты для редактирования и пополнения.
Расчет и оформление документации по российским стандартам
Оформление документации по требованиям российских нормативных документов. Строгое соответствие расчетов указаниям СП 30.13330.2020 и СП 485.1311500.2020, автоматический подбор арматуры, приборов, диаметра труб.
Автоматическое формирование отчетных документов
Охват ключевых потребностей по всей необходимой документации проекта, включая планы расположения оборудования, спецификации, структурную схему, отчеты по расчетам, кабельные журналы, табличные документы.
Новые возможности
Поддержка новейшей версии Платформы nanoCAD
nanoCAD BIM ВК 26 устанавливается на Платформу nanoCAD версии 26.
Взаимодействие с nanoCAD BIM Вентиляция
Реализован экспорт информационной модели внутренних сетей водоснабжения, канализации и пожаротушения из nanoCAD BIM ВК в Collaboration server – систему многопользовательской работы в nanoCAD BIM Вентиляция.
Поддержка норм Республики Казахстан
Добавлены расчеты по СП РК 4.01-101-2012 и СН РК 4.01-01-2011 для водопровода и канализации, в том числе новые таблицы расходов воды и стоков санитарными приборами и норм расхода воды потребителями.
Гибкая организация слоев выносок
Новая возможность задавать отдельные слои для разных типов выносок и элементов модели, включая настройку соответствия типов выносок и имен слоев в параметрах проекта. Автоматическое размещение новых выносок в назначенные слои и изменение слоя группы выносок по типу без редактирования каждого объекта.
Автоматическая маркировка проходок
Добавлена автоматическая генерация марок для трубопроводных проходок с учетом размеров и типа отверстия. Разделение проходок по габаритам отверстий с использованием настраиваемых правил позволяет формировать разные обозначения для групп проходок в зависимости от диапазона размеров.
Новый подход к выгрузке документов
Основным способом экспорта документов стала прямая генерация файлов DOCX и XLSX без использования офисных приложений. Необходимо пересохранить пользовательские шаблоны формата DOT в формат DOTX.
Системные требования
Графическая платформа
- Платформа nanoCAD
Процессор
- Минимальные требования: процессор с тактовой частотой 2 ГГц
- Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
- Минимальные требования: 4 Гб
- Рекомендуемые требования: 16 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Разрешение экрана
- Минимальные требования: 1280х1024 px
- Рекомендуемые требования: 1920х1080 px
Дополнительное оборудование
- USB-порт (при установке программы с соответствующего носителя)
- Мышь или другие устройства указания
Сеть
- На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP
Операционная система
- Microsoft® Windows® 11
- Microsoft® Windows® 10 (64-бит)
- Microsoft Windows 8 (64-бит)
Для инсталляции программы требуется статус Администратора
Дополнительное ПО
- Microsoft Office 2003, 2007, 2010, 2013, 2016
- OpenOffice.org 4.x
- LibreOffice
- Обозреватель Интернет
