nanoCAD Стройплощадка
от 55 900 ₽
Также получить консультацию по программному продукту можете через мессенджеры
Приложение к Платформе nanoCAD для подготовки графической и текстовой конструкторской документации в рамках разделов ПОС и ППР. Для работы приложения необходима Платформа nanoCAD с модулем «СПДС».
Все описаниеЗадачи
Планирование строительства;
Расчеты временных коммуникаций;
Подбор строительной техники;
Проектирование временных дорог.
О продукте
Программа nanoCAD Стройплощадка предназначена для автоматизации разработки чертежей по разделам «Проект организации строительства» (ПОС) и «Проект производства работ» (ППР). В программе реализовано решение графических и расчетных задач, представлена обширная база данных специализированных объектов. Графическим ядром является nanoCAD, а в качестве инструментов оформления используется весь встроенный функционал nanoCAD СПДС. Выходная документация сохраняется в формате *.dwg.
Основные особенности nanoCAD Стройплощадка:
- Автоматизация разработки чертежей ПОС и ППР
- Интуитивный интерфейс
- Менеджер проектов для организации работ
- Автоматические расчеты потребностей стройплощадки
- База данных строительной техники
- Инструменты оформления стройгенплана
- Автоматическая генерация отчетов и графиков
- Интеграция с 3D-моделями зданий
- Соответствие российским нормативам
Продукт значительно повышает эффективность работы специалистов, занимающихся проектированием железобетонных конструкций, обеспечивая высокое качество и скорость выполнения проектов.
Задачи
Планирование строительства.
Расчеты временных коммуникаций.
Подбор строительной техники.
Проектирование временных дорог.
Расчеты потребностей в кадрах и ресурсах.
Оформление стройгенплана.
Возможности
Блокировка изменения прибора
Предусмотрена возможность блокировки автоматического изменения прибора при расчете. Блокировка производится в свойствах прибора.

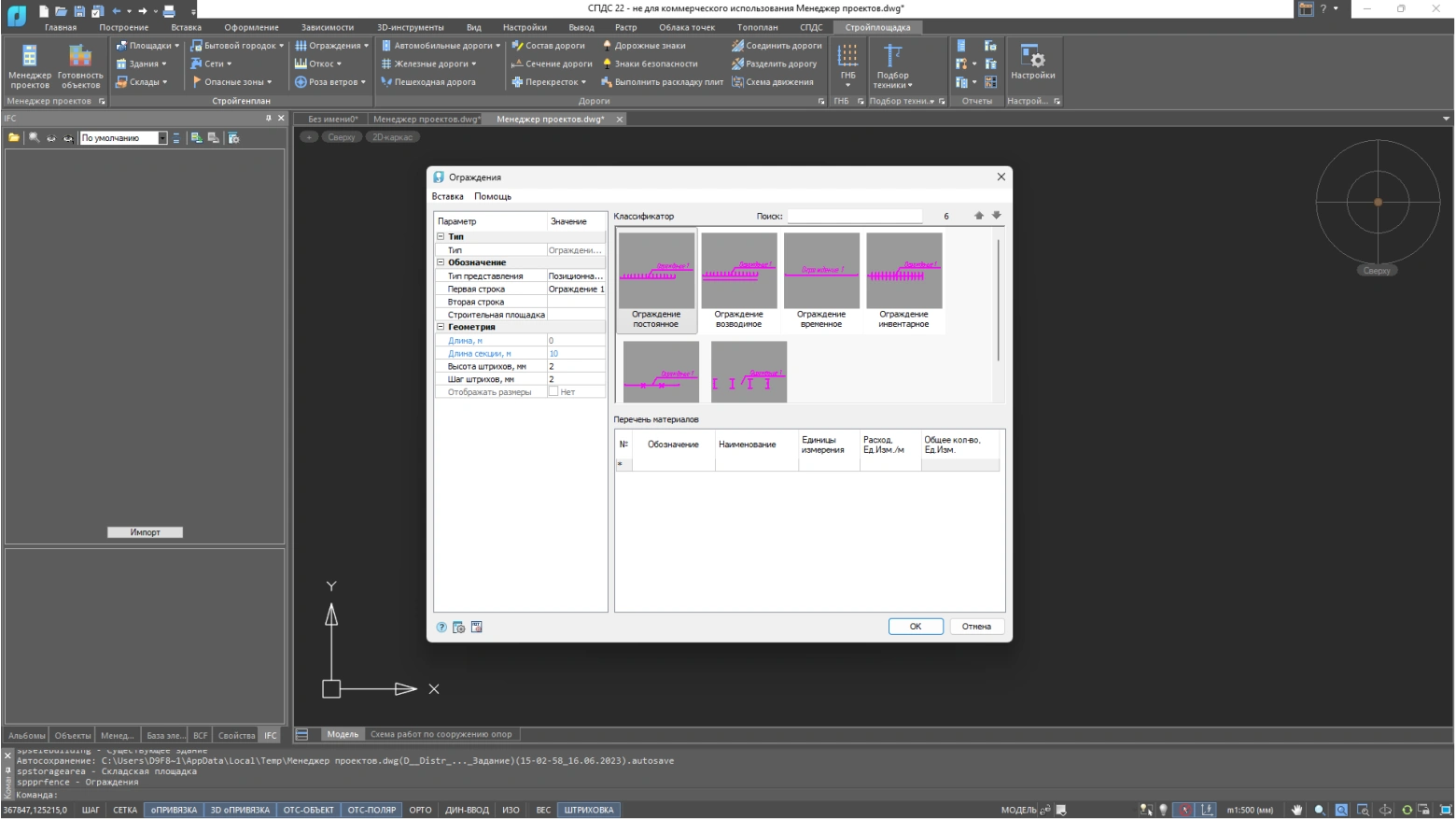

Схемы ограждений
- Вставка схемы для возводимых, временных, инвентарных, сигнальных и шпунтовых ограждений. Для этого необходимо выбрать команду «Вставить схему ограждения» диалога «Ограждения» в меню «Вставка» или контекстном меню;
- Для удобного выбора и вставки готовых блоков в чертеж предусмотрен выпадающий список в диалоговом окне «Схема ограждений».
Менеджер проектов
Расчет «Стоимость», позволяющий переводить инвестиционную стоимость строительства и стоимость СМР в цены прошлых лет, по которым производятся различные расчеты потребностей в ресурсах;
Нормы труда на строительные, ремонтно-строительные, пусконаладочные работы, а также на монтаж и капитальный ремонт оборудования, предназначенные для разработки сметных норм (протокол Минстроя России № 945-ПРМ-С…
Отчеты
- Оптимизированные по ширине графики движения рабочей силы и потребности в рабочих кадрах;
- Предусмотрены шаблоны пояснительной записки со встроенными новыми расчетами без оформления в MS Word.

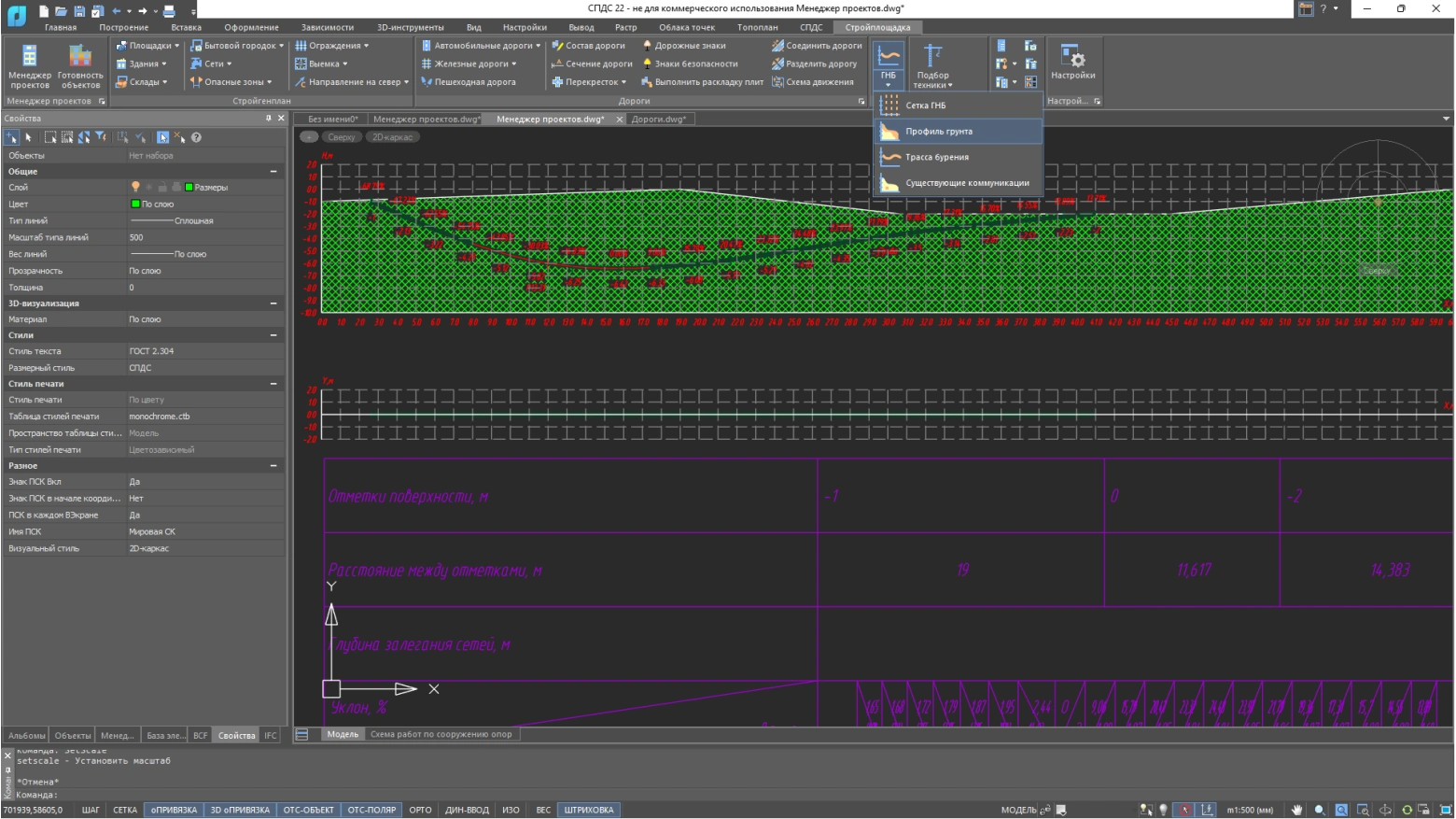

Горизонтально-направленное бурение
Инструменты для построения профиля горизонтально-направленного бурения. Интерактивный профиль позволяет подобрать необходимые параметры для прохождения трассы.

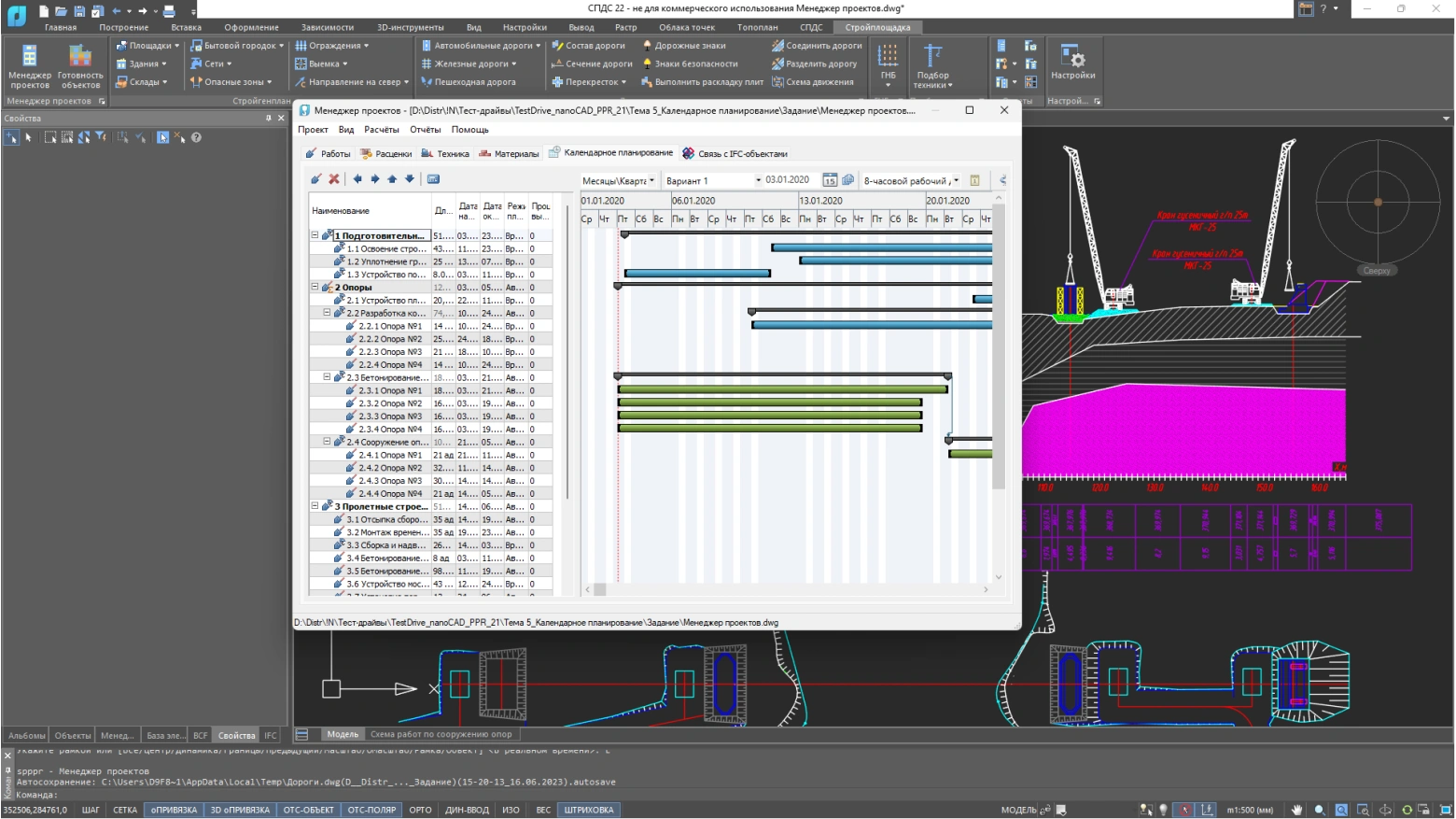

Календарный план
Позволяет создавать и управлять календарными планами для эффективного планирования и контроля над ходом строительства. Доступен экспорт календарного плана в другие форматы.

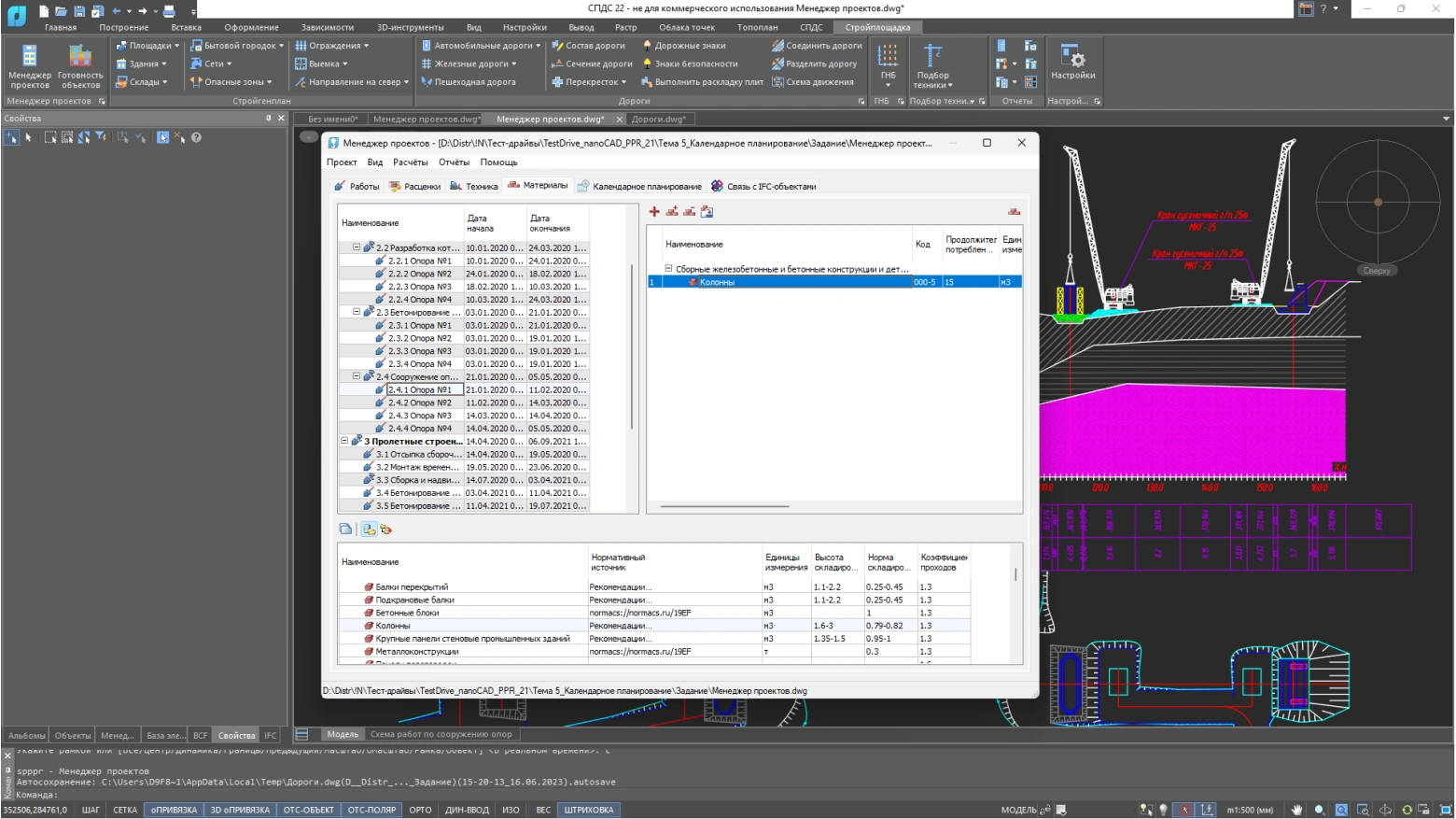

Материалы
Инструменты для управления всеми аспектами использования материалов на строительной площадке, включая планирование, отслеживание и контроль.

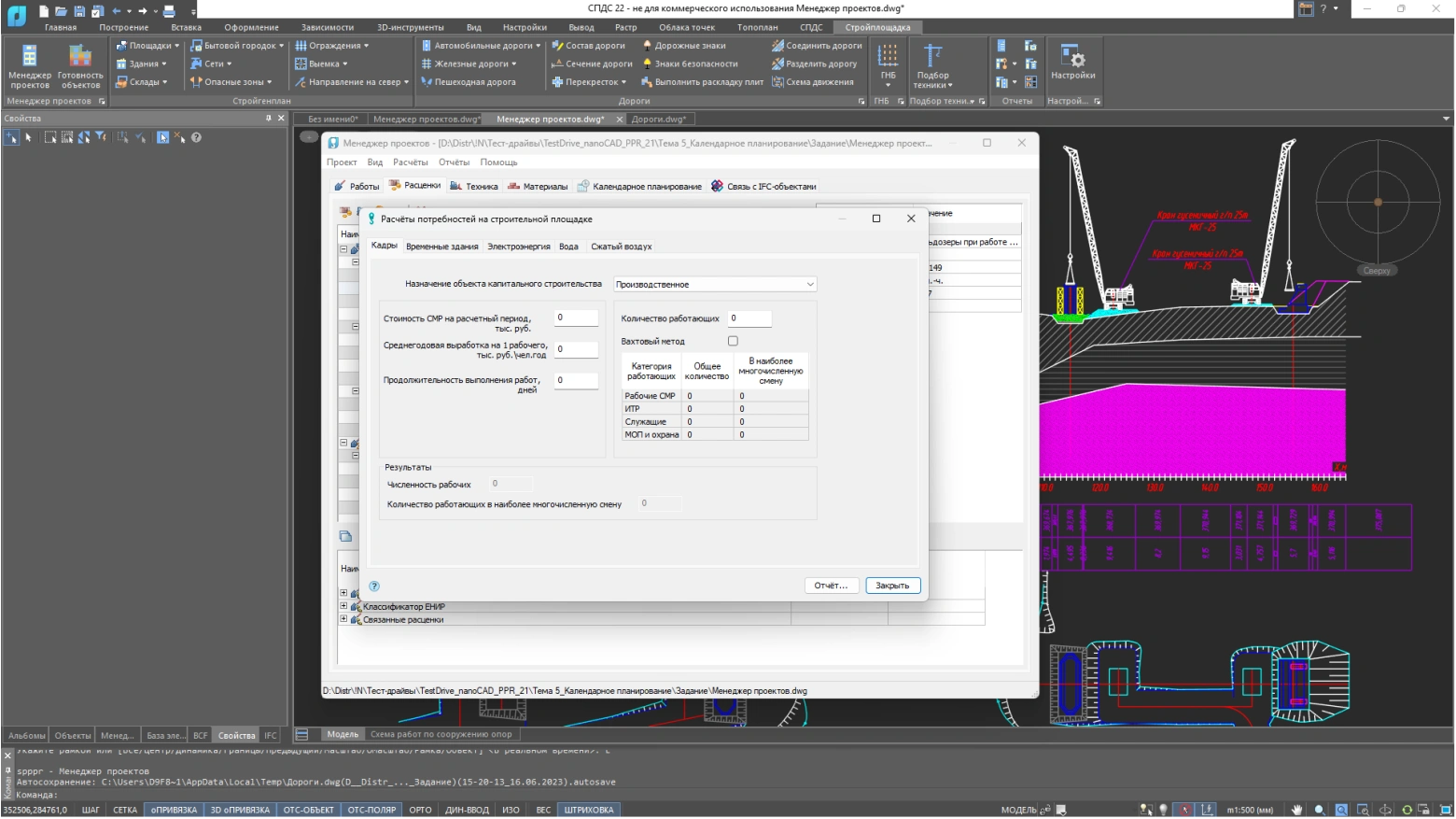

Расчеты
Инструменты для выполнения различных расчетов, связанных со строительством, включая расчет потребности в строительных кадрах, временных зданиях, электроснабжении и водоснабжении.

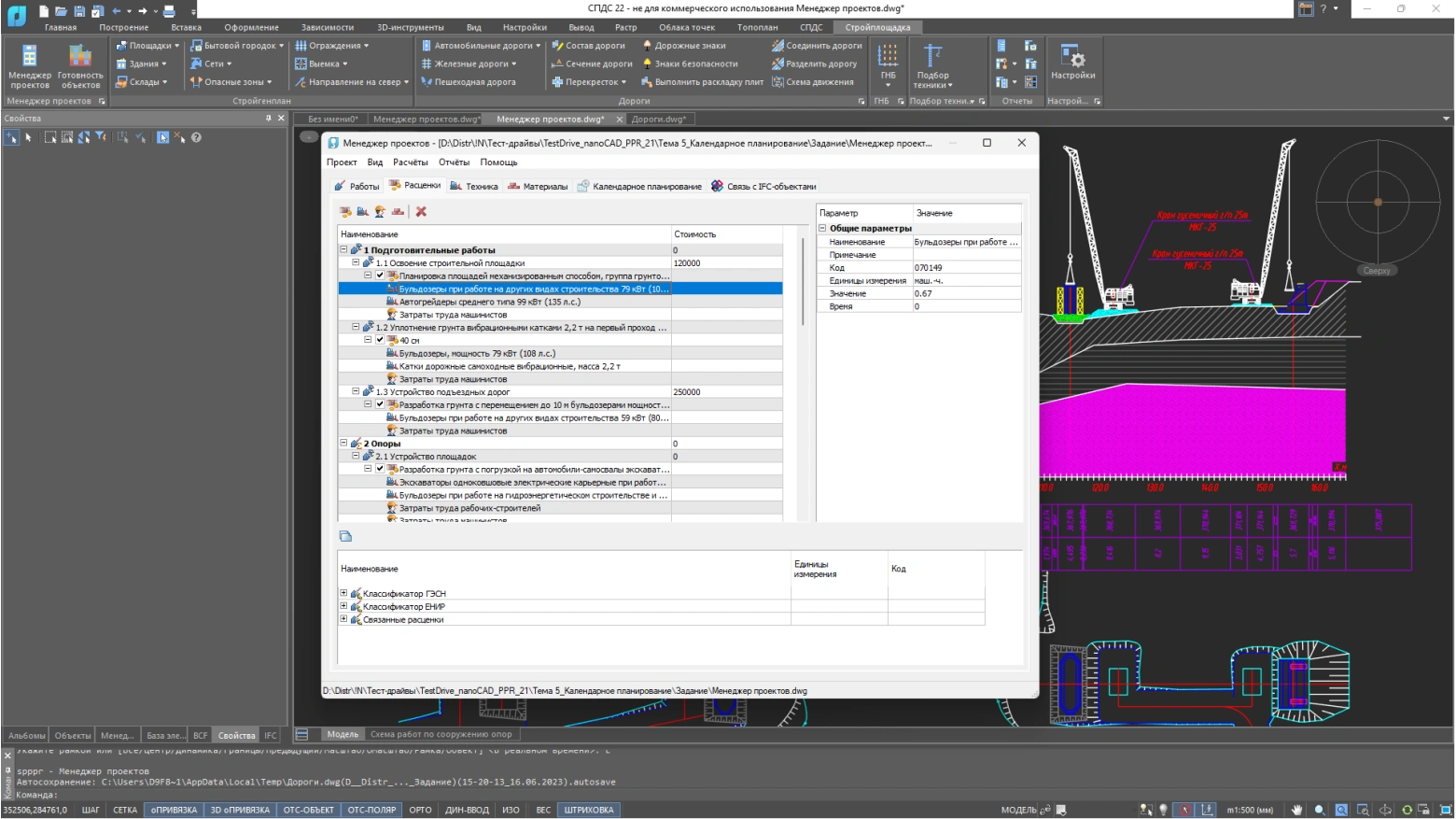

Расценки
Инструменты управления расценками на строительной площадке для проведения точного бюджетирования и контроля затрат.
Работы
Позволяет управлять всеми аспектами работ на строительной площадке, включая планирование, отслеживание и документирование.
Направление на север
Направление на север в чертежах и планах используется как ориентир и помогает определить географическое положение объектов на плане.

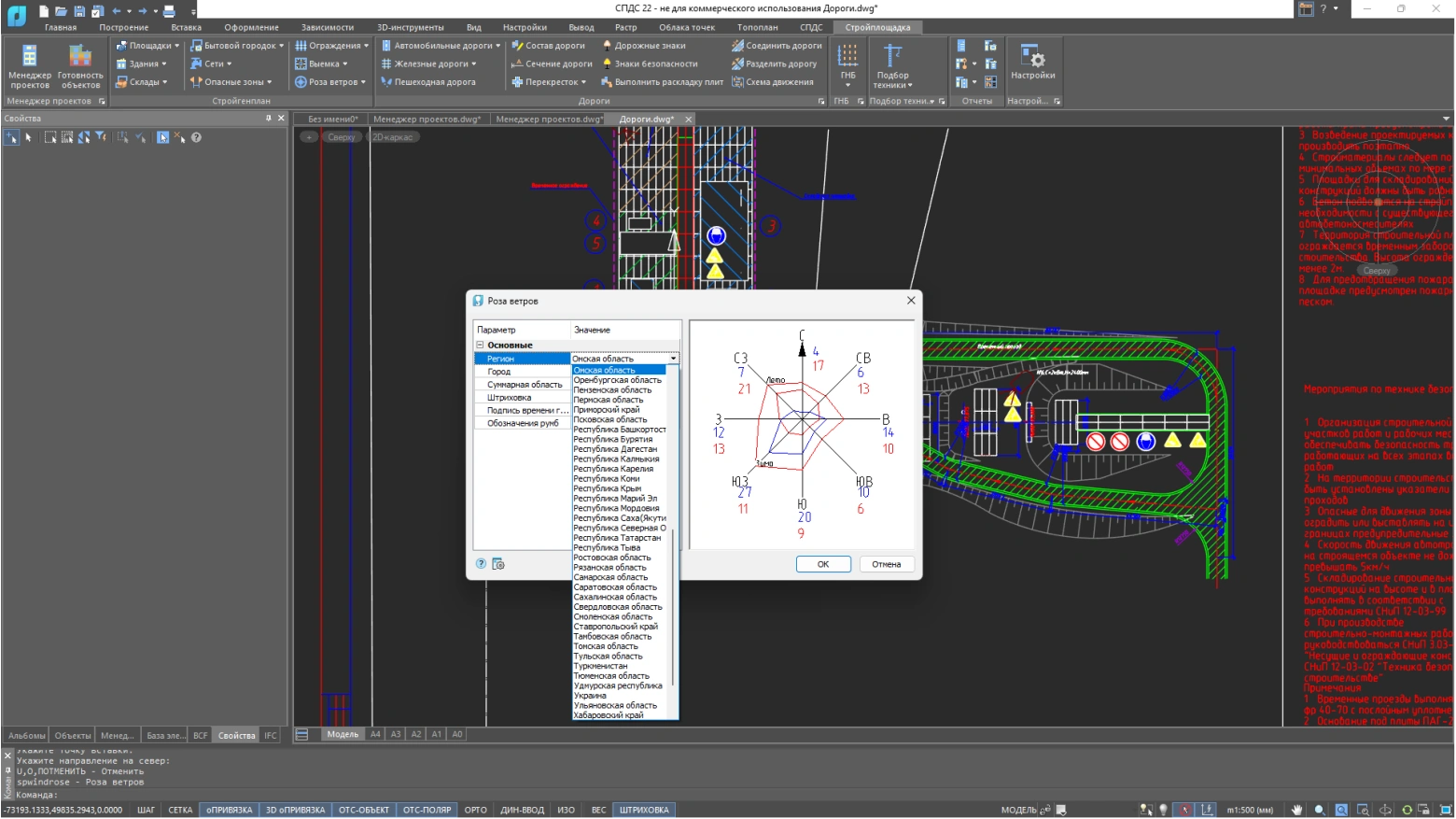

Роза ветров
Инструменты для визуализации и учета направления ветра. Результаты анализа этой информации могут иметь критически важное значение для некоторых аспектов строительства и безопасности.

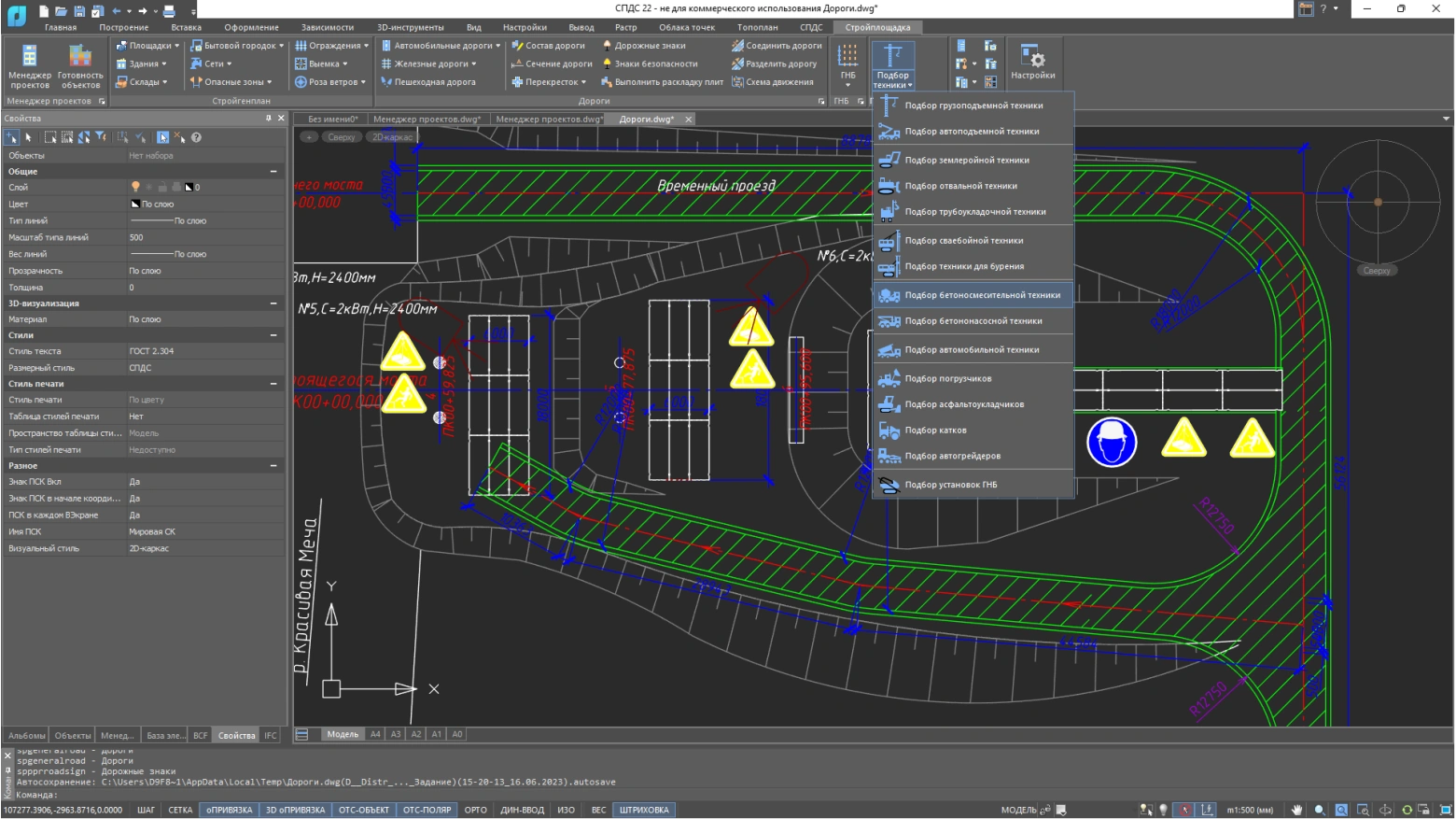

Техника
Позволяет использовать для оформления чертежей параметрическую базу данных строительной техники с подробными характеристиками.

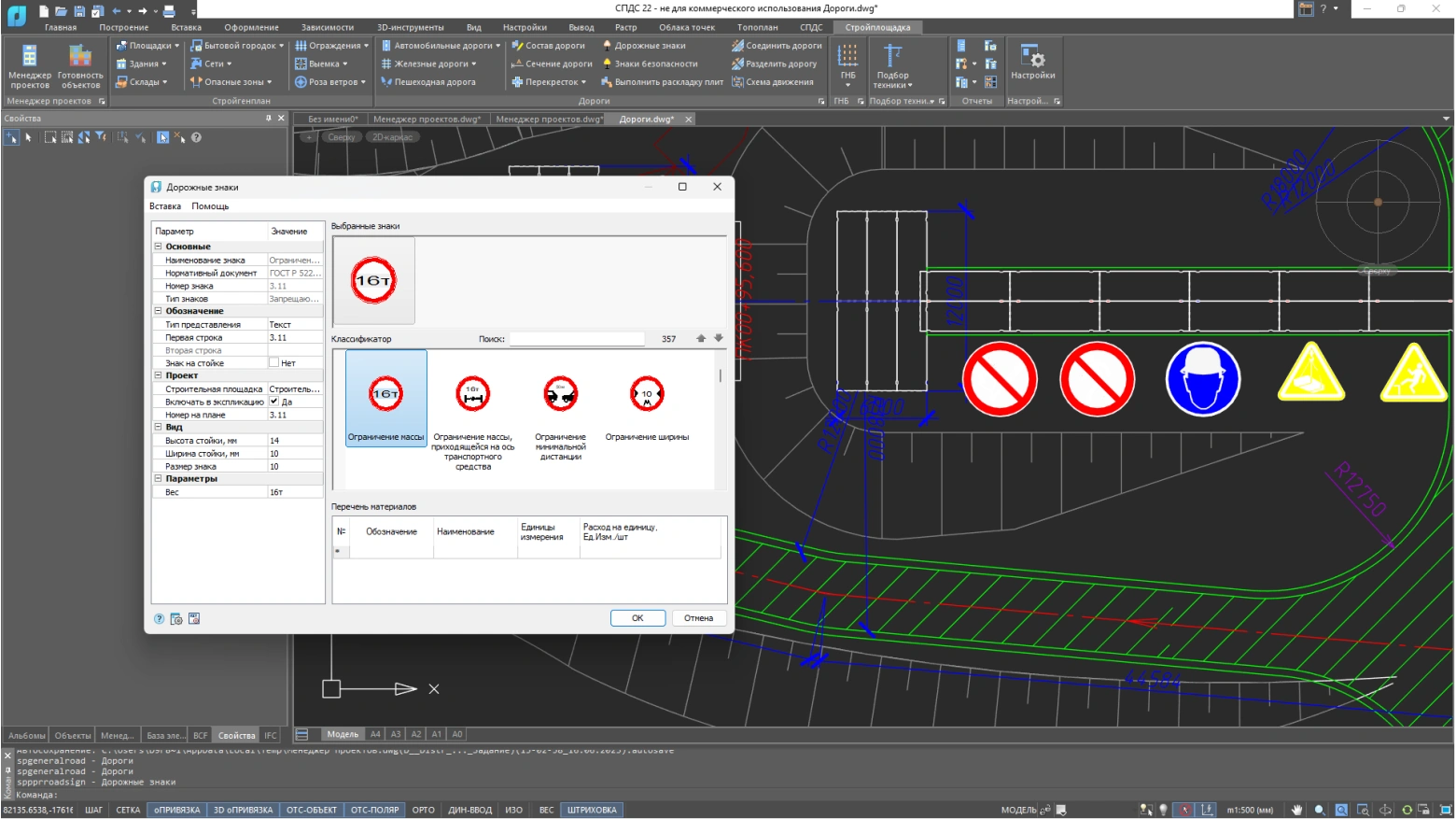

Знаки
Позволяет размещать и управлять знаками на строительной площадке для обеспечения безопасного и рационального движения транспорта.

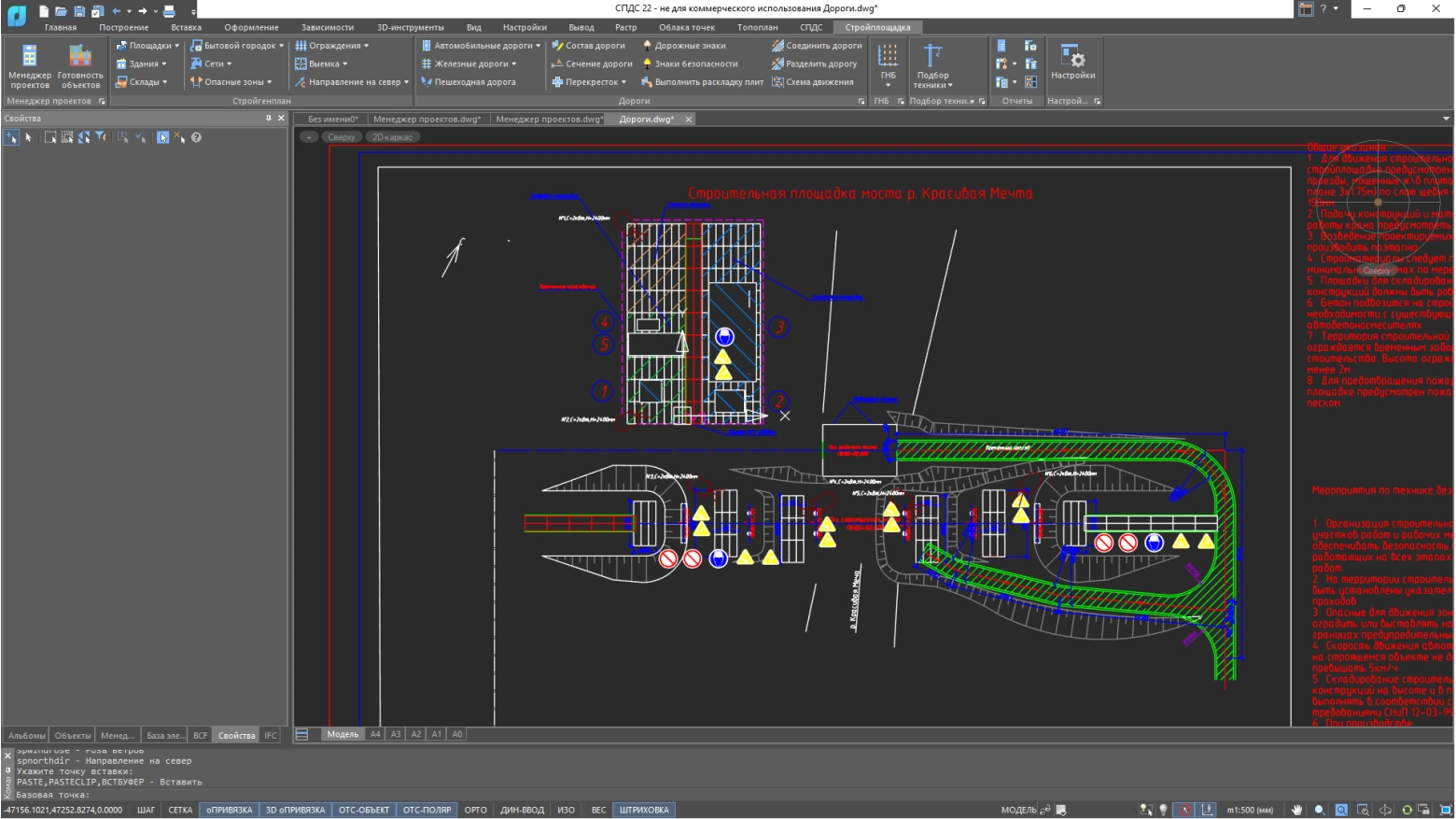

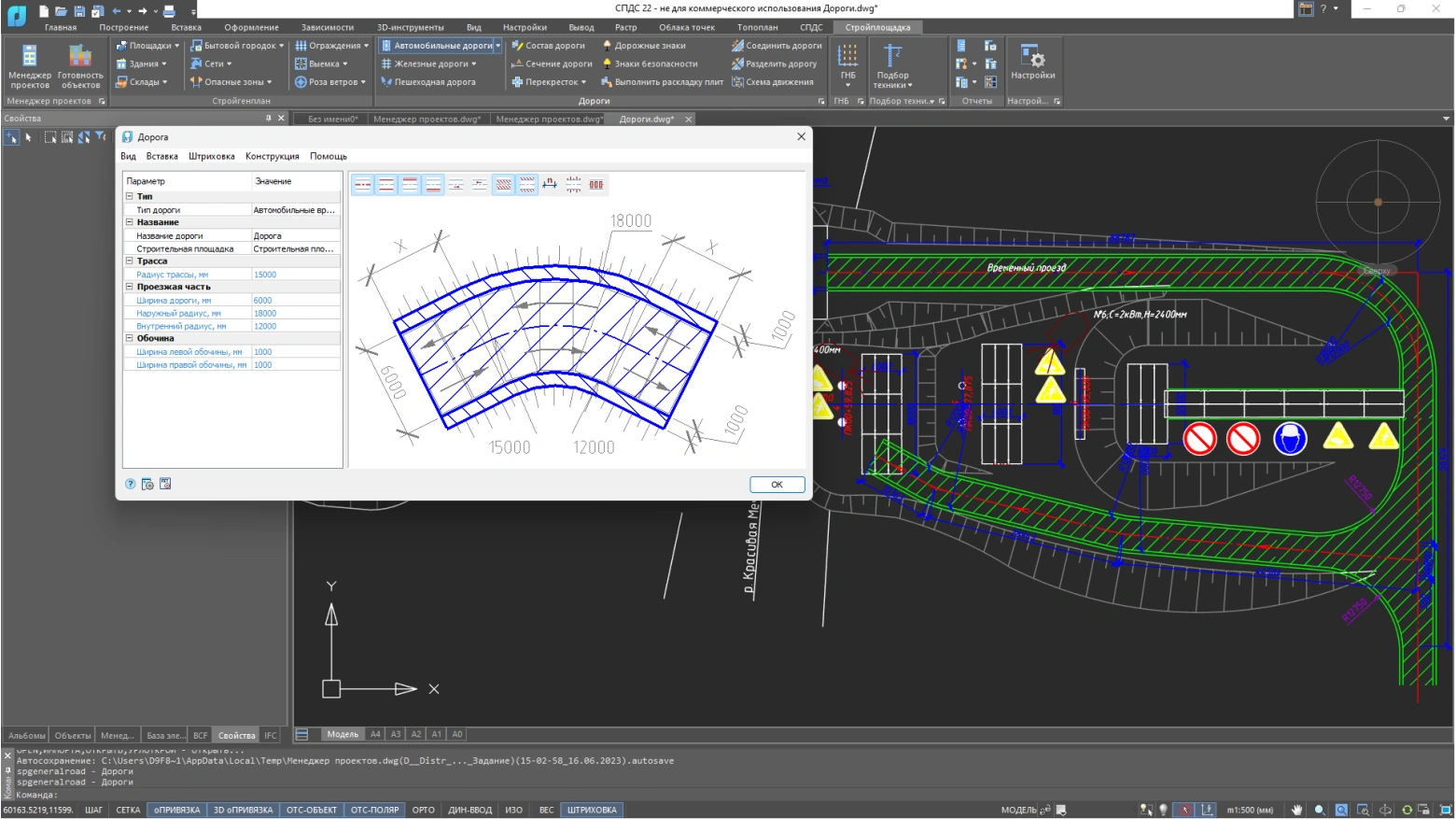

Дороги
Позволяет проектировать и планировать дороги на строительной площадке с учётом конструкции дорожной одежды, рассчитывать материалы.

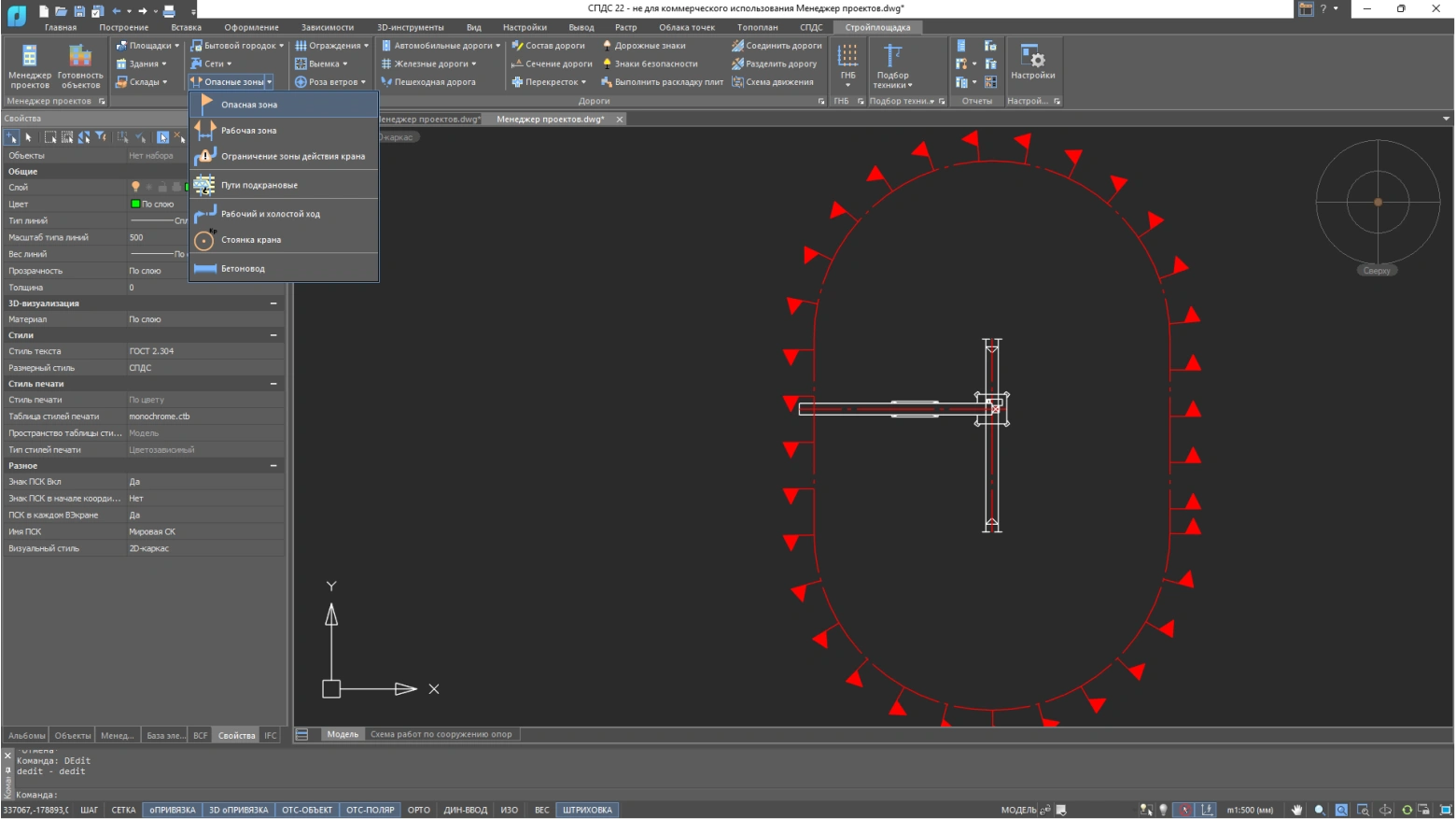

Опасные зоны
Позволяет идентифицировать и отмечать опасные зоны на строительной площадке для предотвращения несчастных случаев и обеспечения безопасности работы персонала.

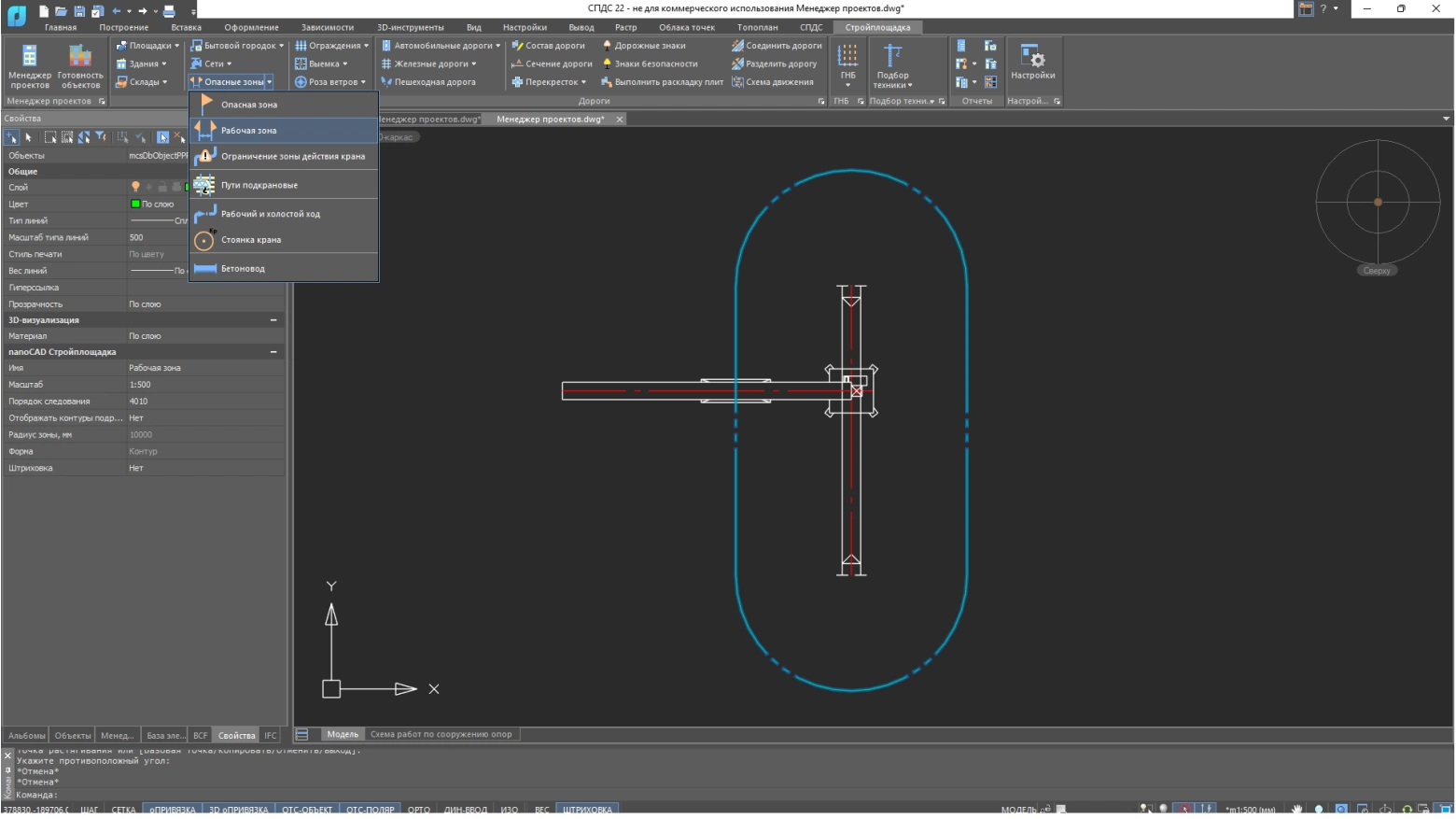

Рабочие зоны
Позволяет планировать и организовывать рабочие зоны для обеспечения эффективности и безопасности работы персонала.

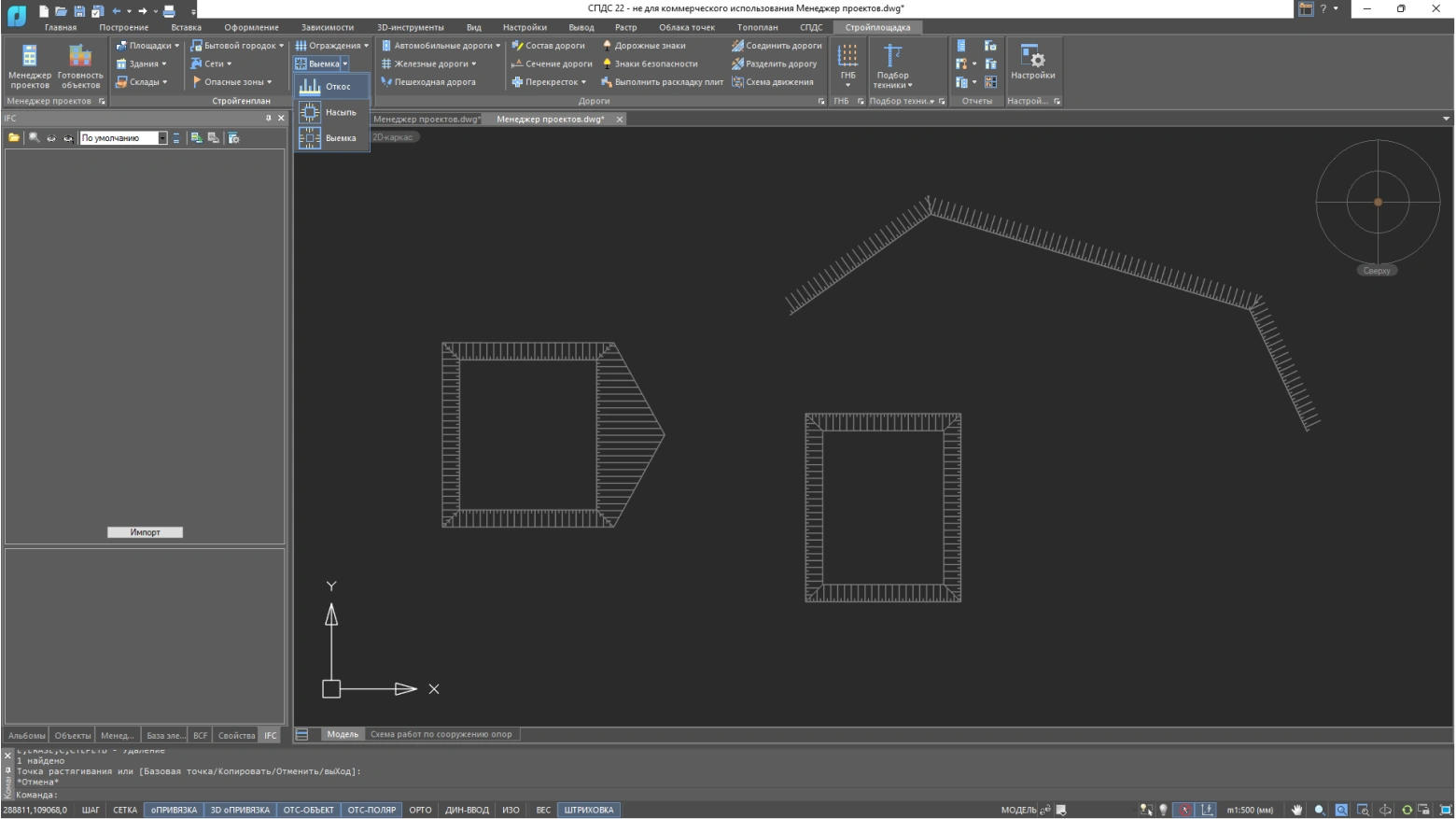

Откосы
Позволяет планировать и управлять откосами для обеспечения безопасности и стабильности строительной площадки.

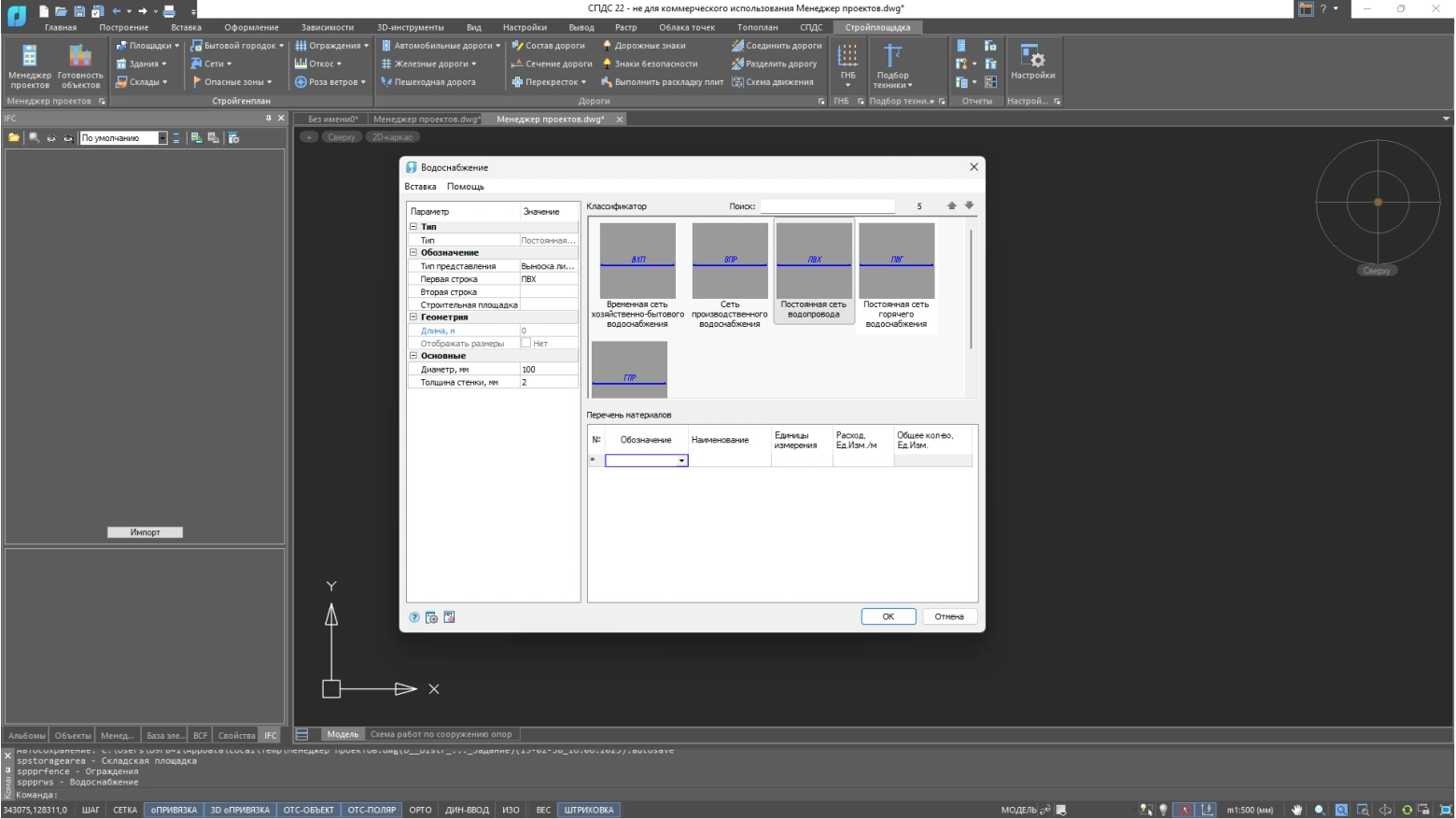

Сети
Позволяет проектировать внутренние сети на строительной площадке, включая противопожарные объекты, электроснабжение.
Ограждения
Позволяет легко планировать, визуализировать и рассчитывать ограждения на строительной площадке, что обеспечивает безопасность и контроль доступа.

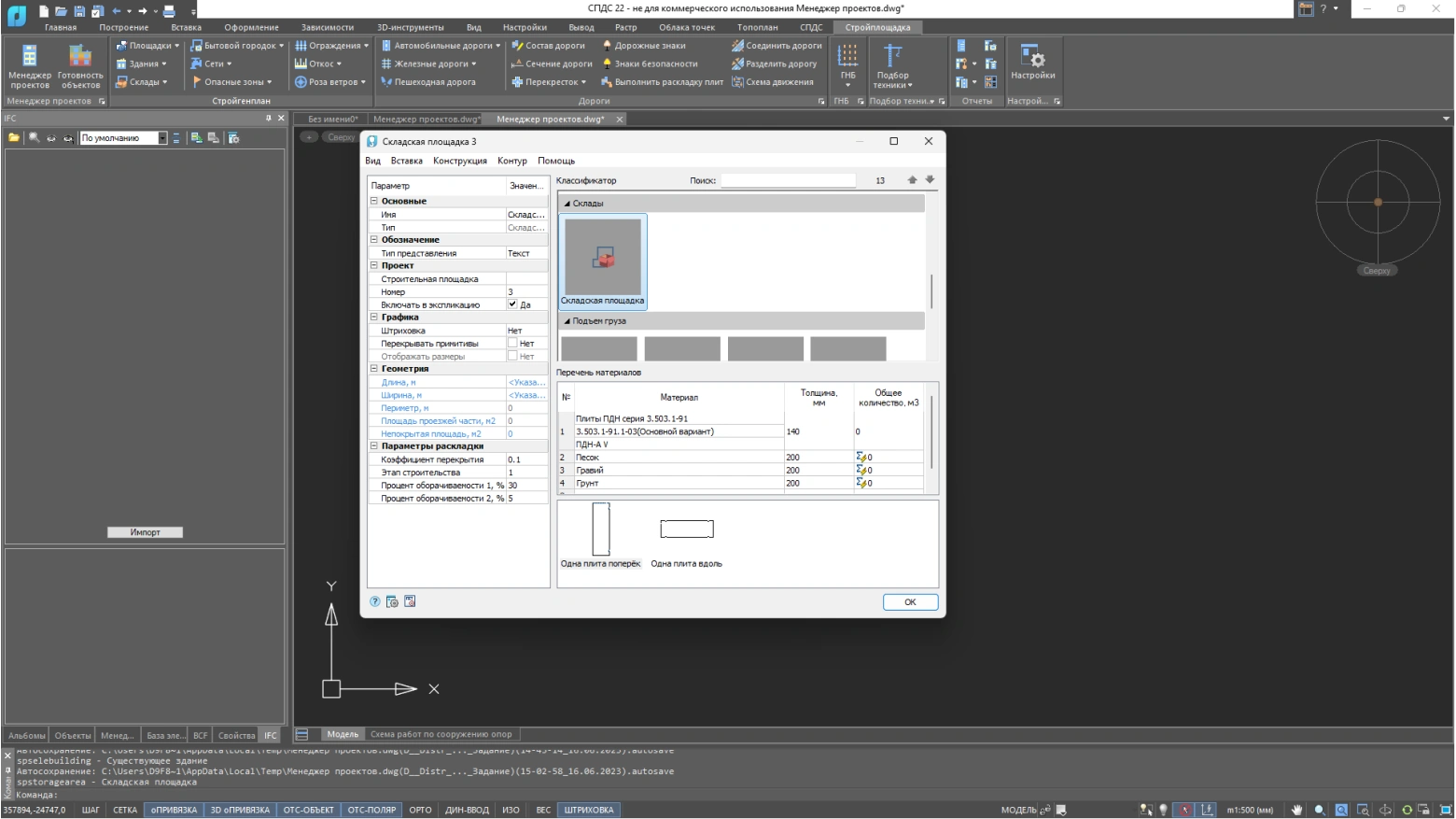

Склады
Предлагает инструменты для управления складскими зонами, объектами складирования и местами хранения грузозахватных приспособлений.

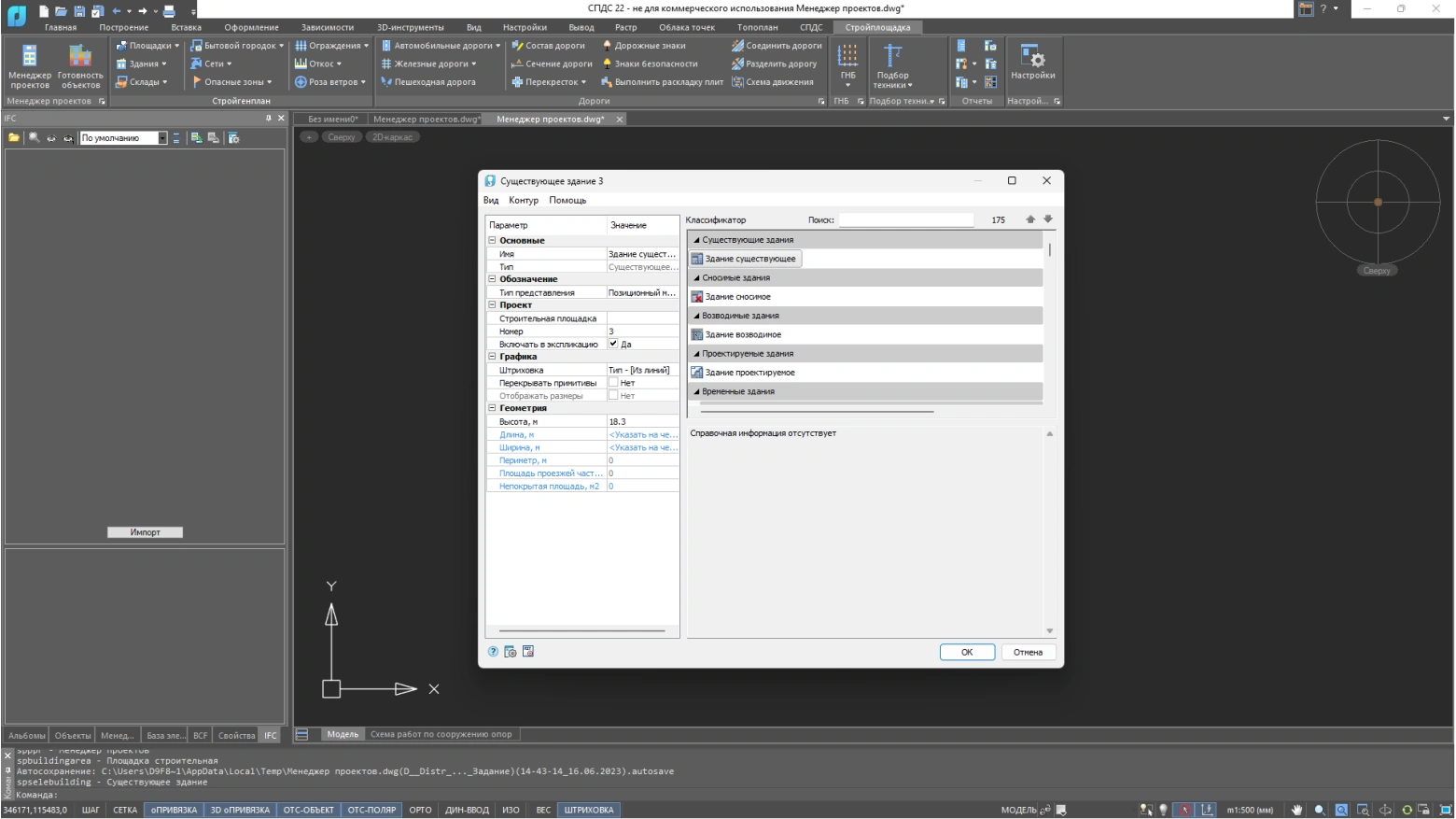

Здания
Позволяет управлять строительством зданий разных типов, включая временные, возводимые, существующие, сносимые и проектируемые здания.

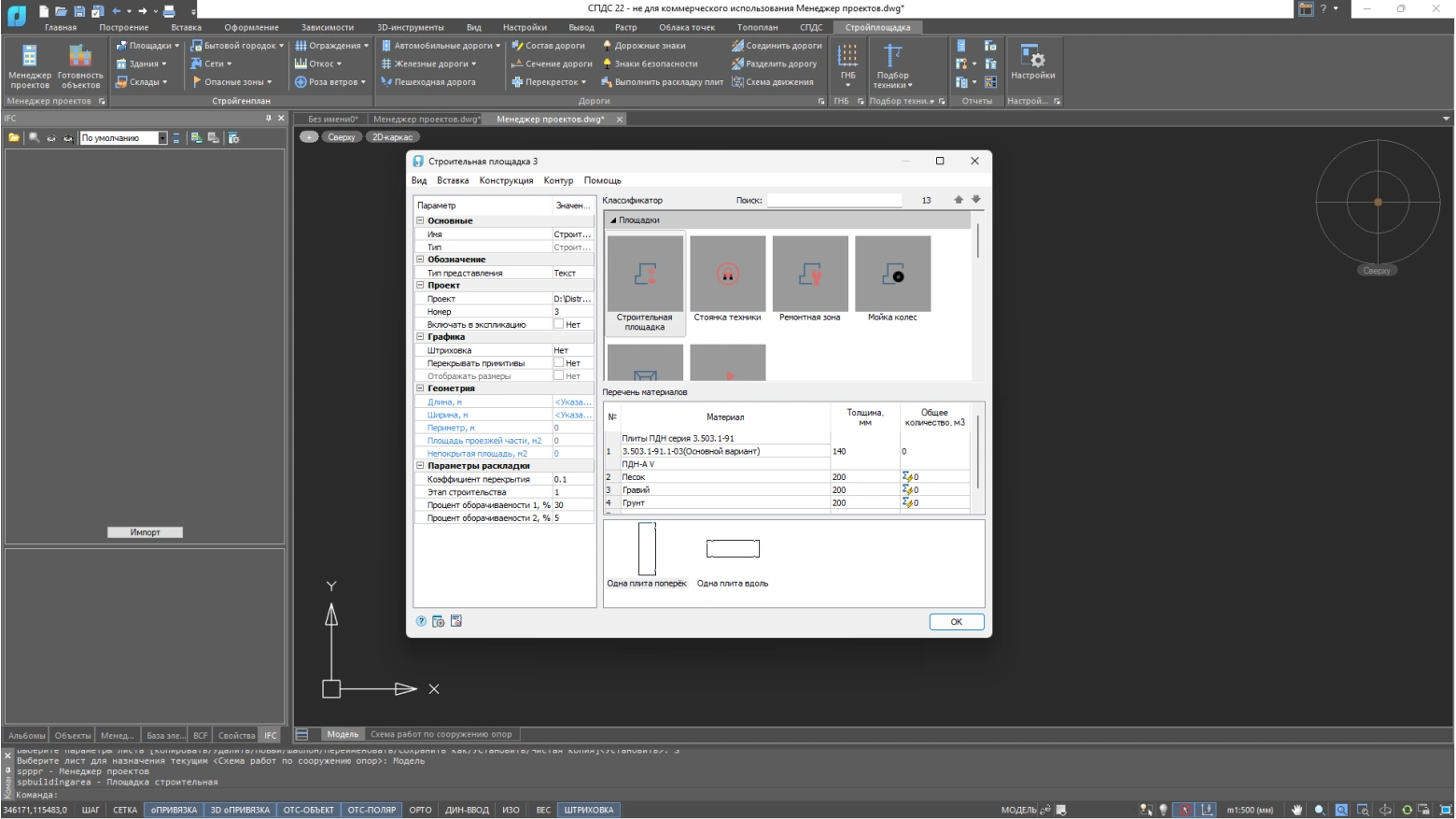

Площадки
Позволяет планировать и организовывать строительные площадки, ремонтные зоны, стоянки техники и другие объекты.
Конфигурации
Преимущества

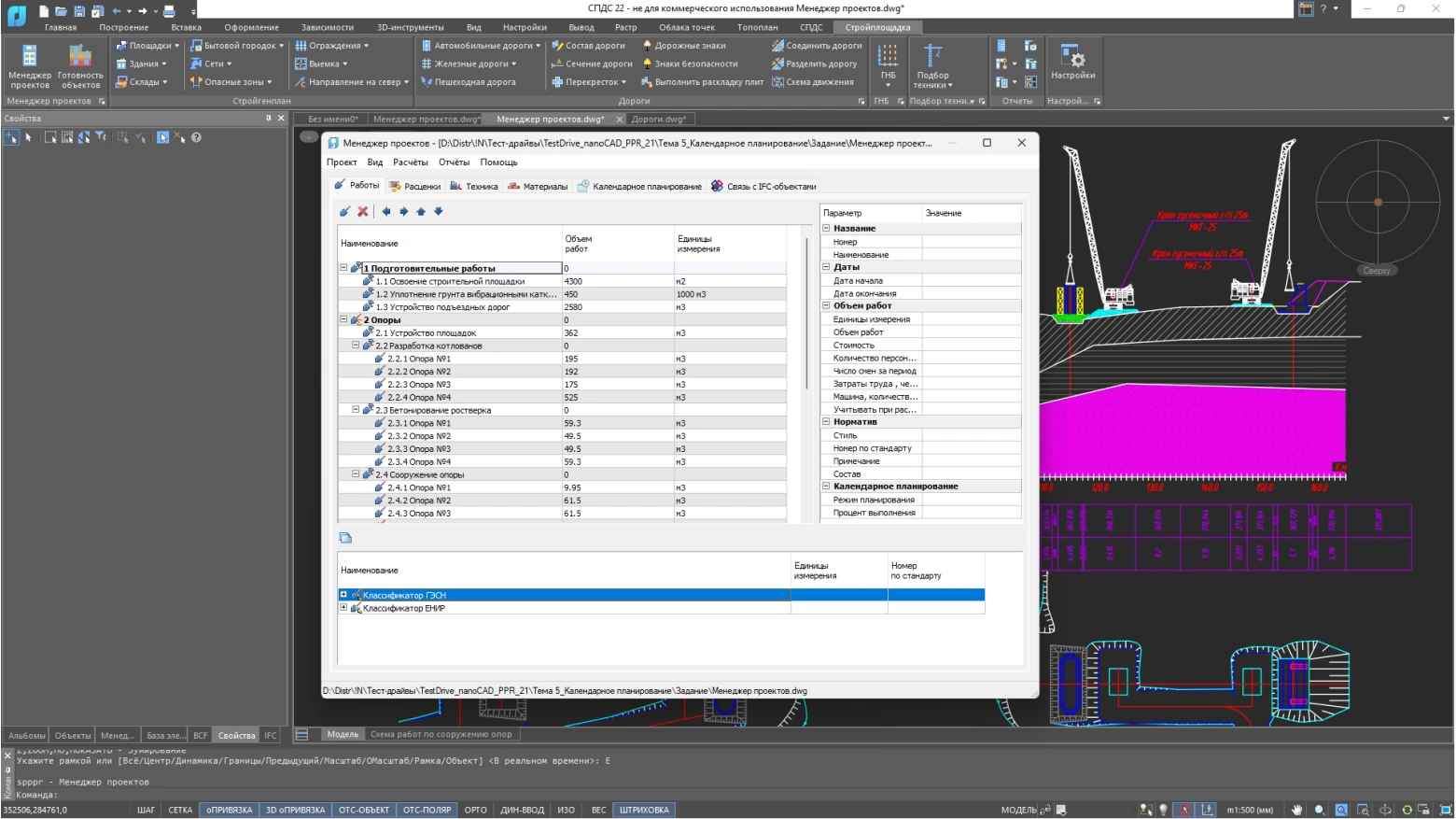

Менеджер проекта
Инструмент для организации работ, задания объемов, сроков, ресурсов, управления персоналом. Определяет технику и материалы, структурирует работы по ЕНиР или ГЭСН.
Готовая библиотека изделий
База данных с детальными характеристиками техники. В окне подбора техники настроены фильтры для выбора техники по различным параметрам.
Оформление по СПДС
В качестве элементов оформления и обозначения элементов используются элементы оформления модуля «СПДС».
Удобный интерфейс
Простой и интуитивно понятный интерфейс, который позволяет быстро освоить программу даже начинающим пользователям.
Новые возможности
Поддержка новейшей версии Платформы nanoCAD
nanoCAD Стройплощадка 26 устанавливается на Платформу nanoCAD версии 26.

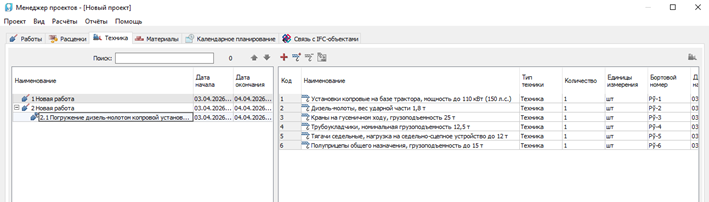

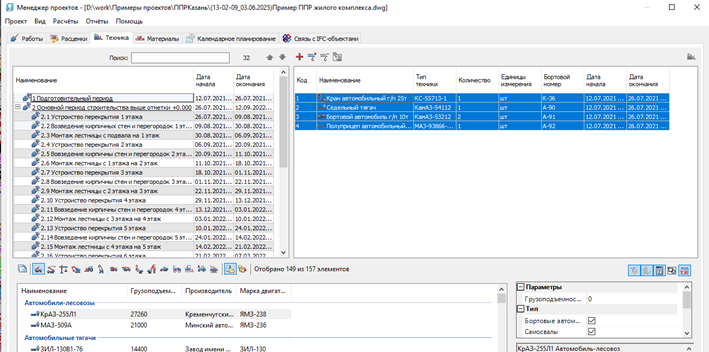

Гибкое управление техникой между работами
Реализован перенос одной или нескольких позиций техники с одной работы на другую – экономия времени при корректировке графиков.
Автоматическое добавление техники из расценок ГЭСН
При назначении на работу расценки из ГЭСН техника добавляется автоматически как пользовательская позиция с тем же наименованием, что и в расценке. Исключаются ручной ввод и связанные с ним ошибки.

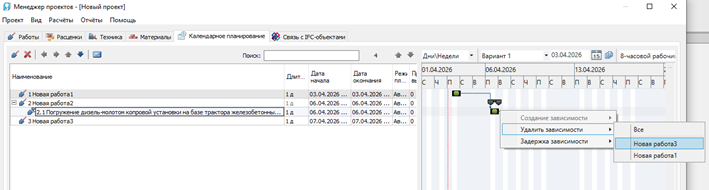

Возможность удаления зависимостей
На вкладке Календарное планирование добавлена возможность удаления зависимостей по одной, по аналогии с задержками.

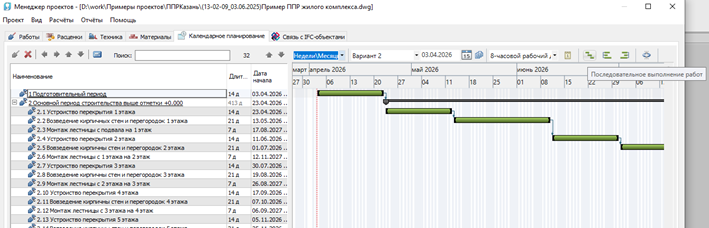

Автосвязывание работ
На вкладке Календарное планирование реализована функция автосвязывания работ в выбранной подгруппе. Можно выбрать родительскую работу или несколько работ в списке и автоматически наложить на них зависимости трех вариантов:
- последовательное выполнение работ: каждая следующая работа начинается после окончания предыдущей
- все работы начинаются в один день
- все работы заканчиваются в один день

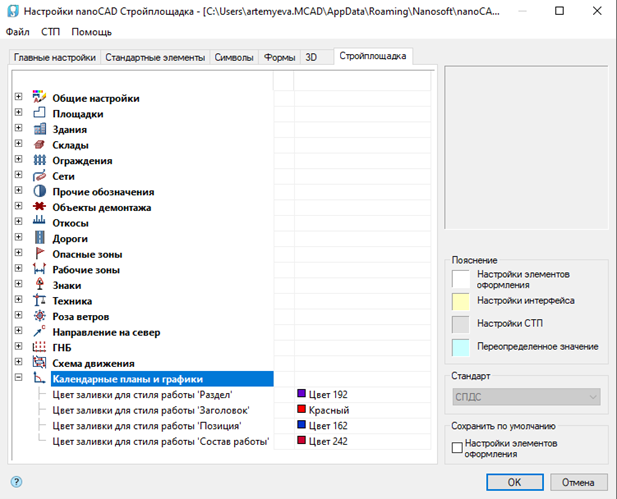

Цвет заливки для работ
В настройках реализована возможность выбора цвета заливки в календарных графиках для работ в зависимости от стиля.

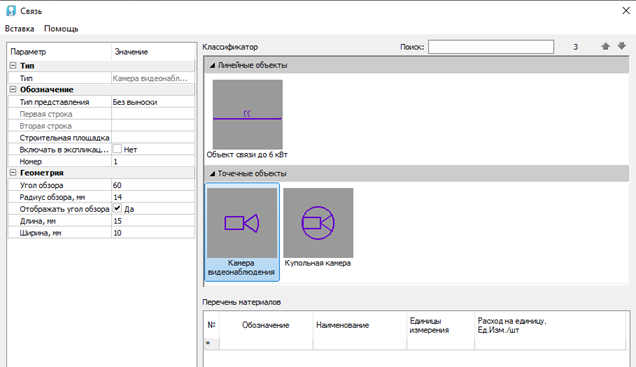

Связь
В категории Сети появилась Связь. Добавлены линейные и точечные объекты для систем видеонаблюдения на стройплощадке.

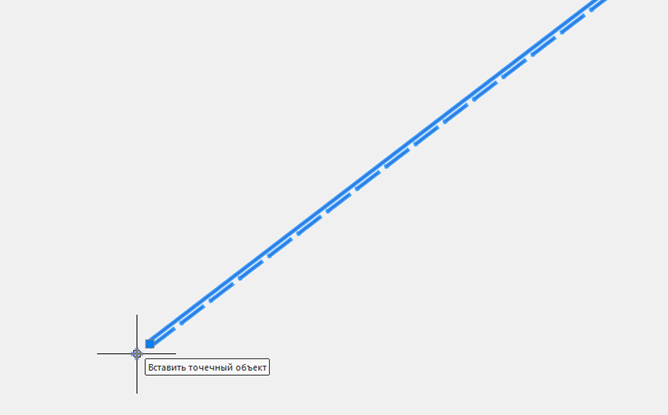

Вставка точечных объектов
Реализована вставка точечных объектов на линейный объект временные ЛЭП наземные, по аналогии с временными ЛЭП воздушные на высоких опорах.
Изменение высоты кранов
У башенных передвижных кранов Liebherr появилась ручка изменения высоты кранов.
Системные требования
Графическая платформа
- Платформа nanoCAD
Конфигурация Standart Build или Pro
Процессор
- Минимальные требования: процессор с тактовой частотой 2 ГГц
- Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
- Минимальные требования: 4 Гб
- Рекомендуемые требования: 16 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
- Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD
Разрешение экрана
- Стандартные мониторы: 1920 x 1080
- Мониторы с высоким разрешением: до 3840 x 2160 (поддерживается в ОС Windows 10,11)
Сеть
- На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP
Операционная система
- Microsoft Windows 8.1, 10, 11, архитектура х64
- Astra Linux Special Edition, архитектура x86–64, очередное обновление 1.7, 1.8, уровни защиты: Базовый (Орел), Усиленный (Воронеж). Режим Максимальный (Смоленск) поддерживается с ограничениями
- Альт рабочая станция 10, К 10, архитектура x86–64
- РЕД ОС 8, стандартная редакция, сертифицированная редакция, архитектура x86–64
Дополнительное ПО
- Microsoft Office 2003, 2007, 2010, 2013, 2016
- OpenOffice.org 4.x
- LibreOffice
- Обозреватель Интернет
