nanoCAD Металлоконструкции
от 55 900 ₽
Также получить консультацию по программному продукту можете через мессенджеры
Предназначена для автоматизации проектирования металлических и железобетонных конструкций и оформления проектно-конструкторской документации для таких разделов, как КМ, КМД, КЖ, АС.
Все описаниеЗадачи

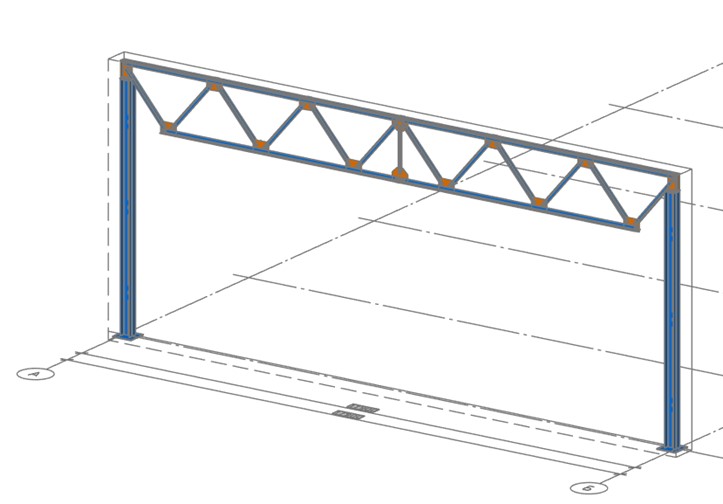

Возможность создания 2D/3D объектов металлических конструкций (колонн, балок, связей, листового проката, стропильных ферм, рамных каркасов и т.п.);
Армирование железобетонных конструкций (колонн, фундаментов, стен, плит покрытия, перекрытия и т.п.);

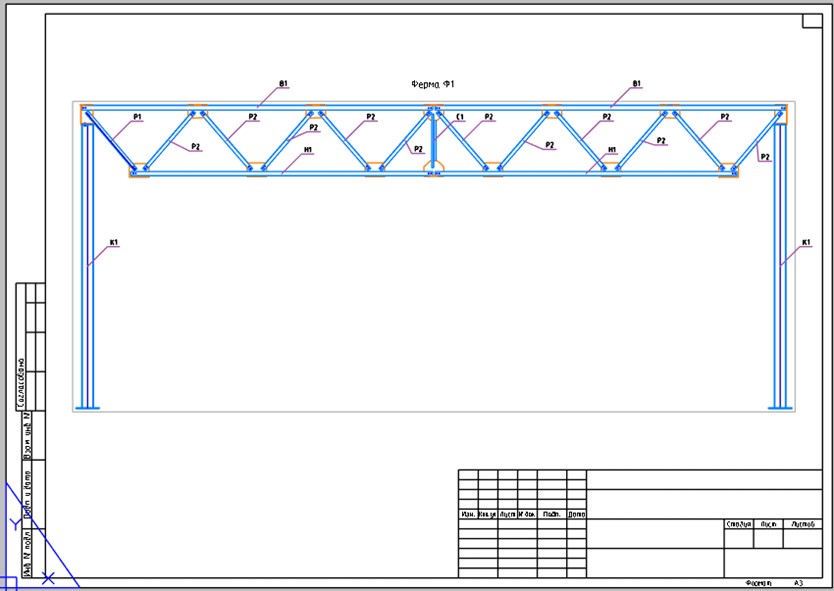

Создание планов, схем, разрезов, узлов металлических и железобетонных конструкций;
Автоматическое формирование спецификаций по составу проекта.
О продукте
nanoCAD Металлоконструкции – это специализированный продукт, который предназначен для автоматизации проектирования металлических и железобетонных конструкций и оформления проектно-конструкторской документации для таких разделов, как: КМ, КМД, КЖ, АС.
Графическим ядром программы является российская платформа nanoCAD, а в качестве инструментов оформления по ГОСТ используется весь встроенный функционал СПДС.
Основным новшеством этой версии является новые инструменты для 3D моделирования металлических конструкций по разделам проекта КМ, КМД.
Программа базируется на графическом ядре nanoCAD и содержит в себе 2D/3D инструменты для моделирования. Выходная документация сохраняется в формате dwg.
В программе используется весь функционал СПДС – это инструменты оформления: массивы осей, отметки уровня, выноски, сварные швы и многие другие инструменты. Так же имеется база стандартных элементов, которая содержит более 3000 параметрических строительных объектов: металлопрокат, крепеж и т.п. Все объекты доступны для редактирования встроенным механизмом.
Цель программы: Ускорить подготовку графической конструкторской документации в рамках раздела КМ, КМД, КЖ, АС.
Задачи
Возможность создания 2D/3D объектов металлических конструкций (колонн, балок, связей, листового проката, стропильных ферм, рамных каркасов и т.п.).
Армирование железобетонных конструкций (колонн, фундаментов, стен, плит покрытия, перекрытия и т.п.).
Создание планов, схем, разрезов, узлов металлических и железобетонных конструкций.
Автоматическое формирование спецификаций по составу проекта.
Оформление чертежей согласно ГОСТ 21.502-2016 «Правила выполнения рабочей документации металлических конструкций».
Оформление чертежей согласно ГОСТ 21.501-2018 Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации архитектурных и конструктивных решений.
Возможности

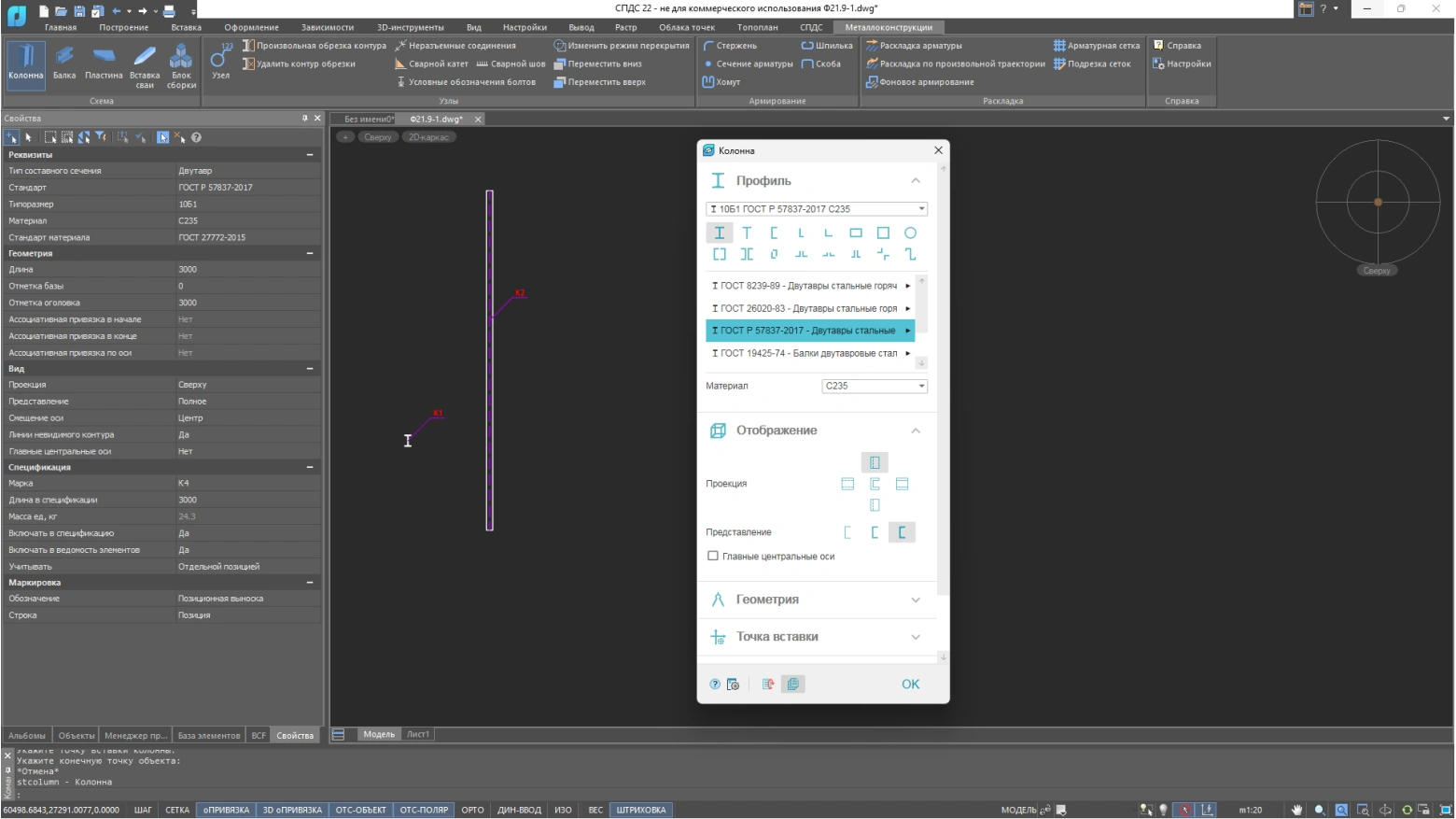

Колонны
Позволяет создавать колонны любой сложности с помощью интуитивного интерфейса. Настройте и подберите параметры колонн из сортамента, чтобы они идеально подходили вашему проекту.
Балки

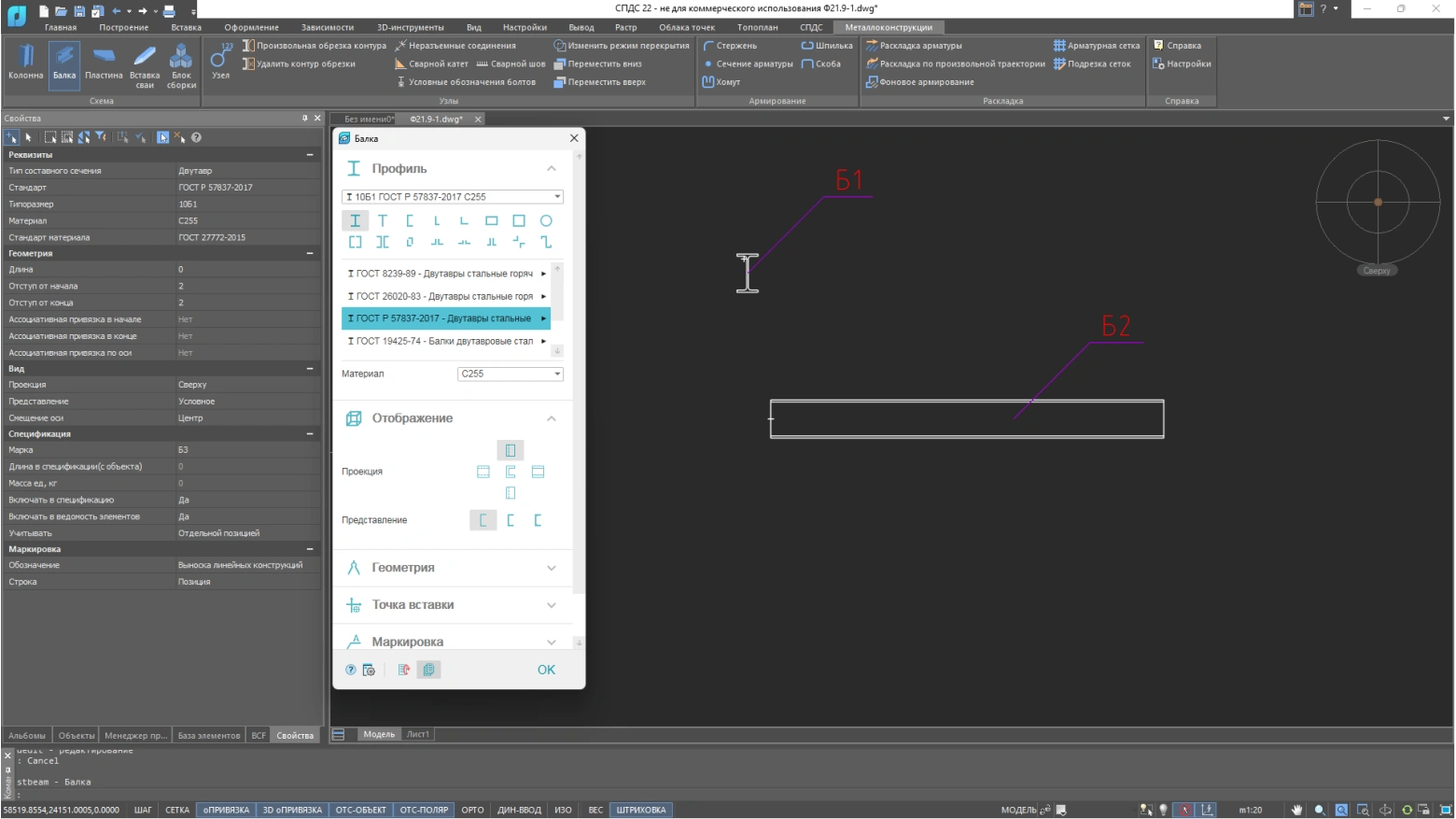

Позволяет с высокой точностью проектировать и редактировать балки. В диалоге создания балки возможно выбрать точку привязки, нужное сечение, типоразмер, а также настроить оформление выносных элементов конструкций.

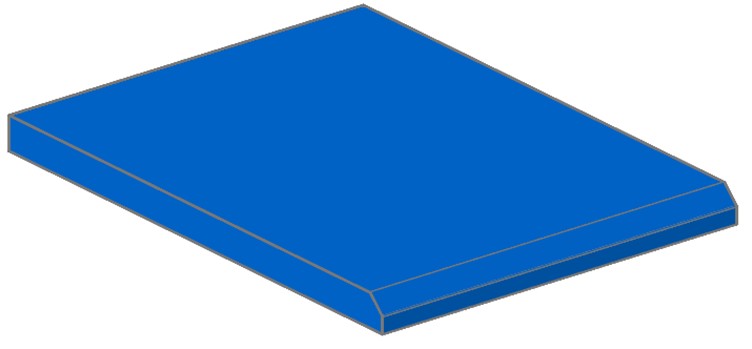

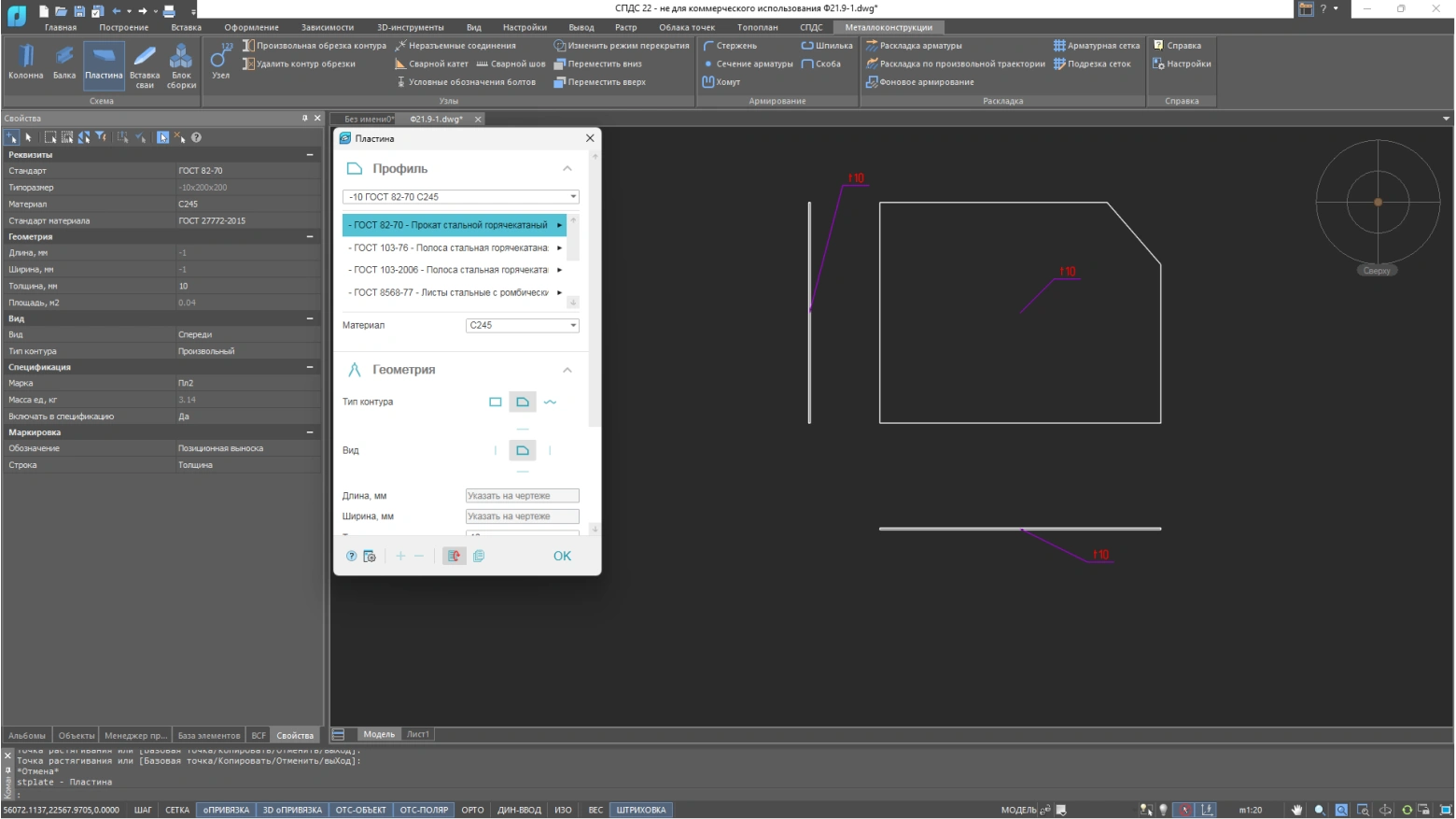

Пластины
Позволяет создавать и редактировать пластины. Настройте размеры и форму пластин с учетом геометрических особенностей проекта.

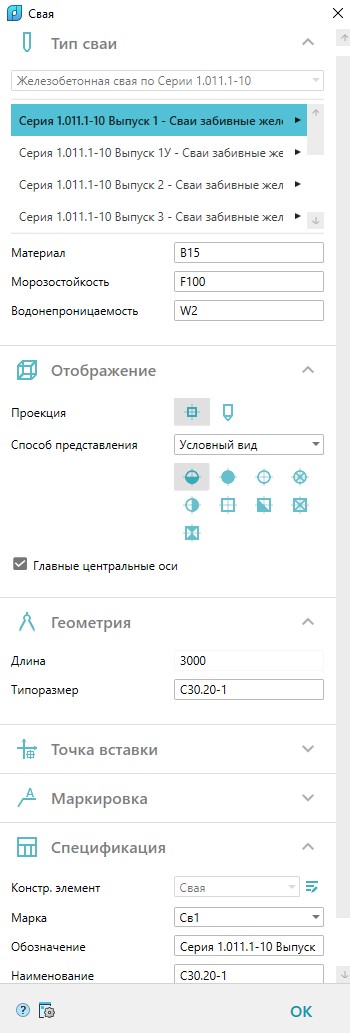

Сваи

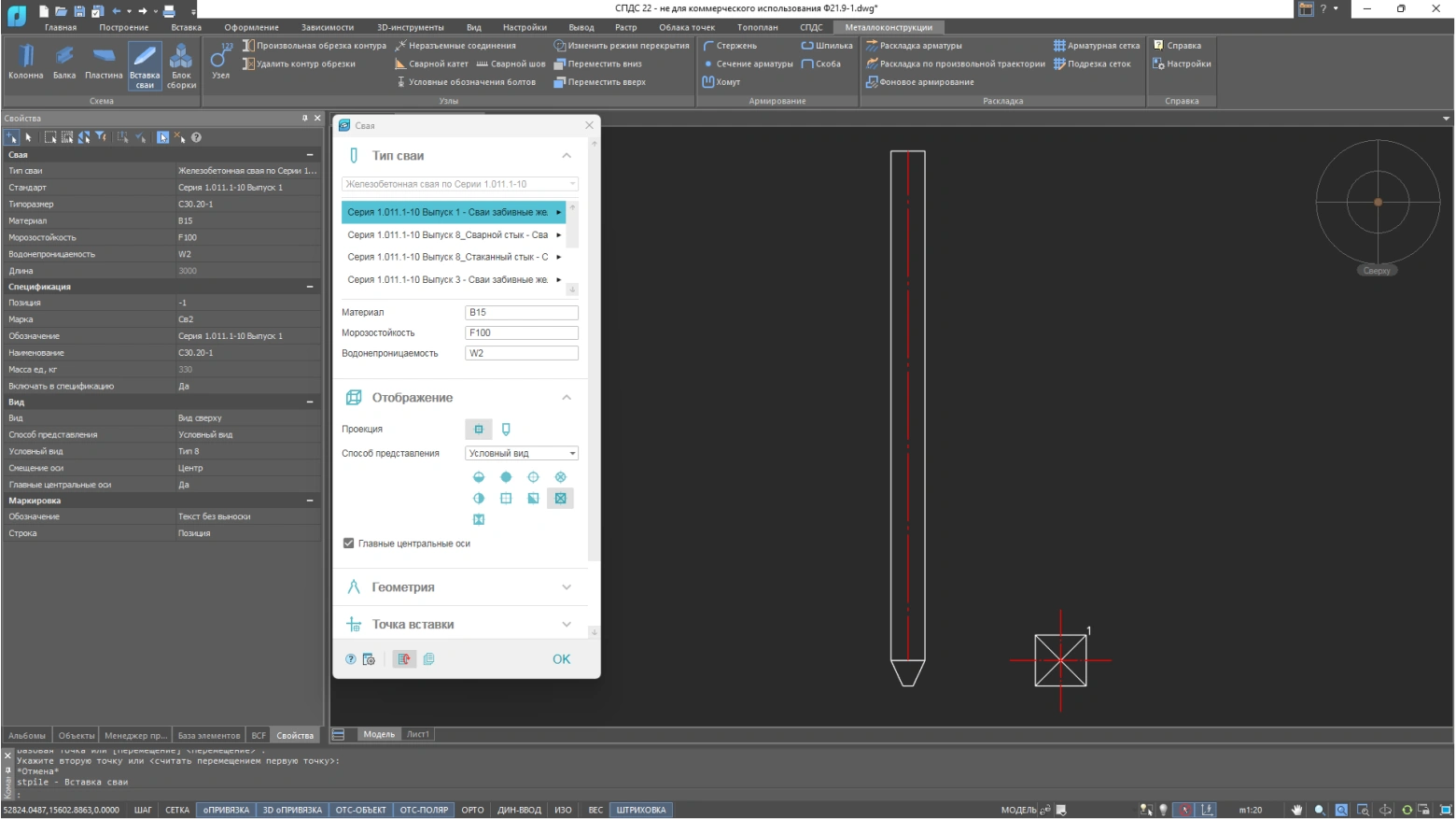

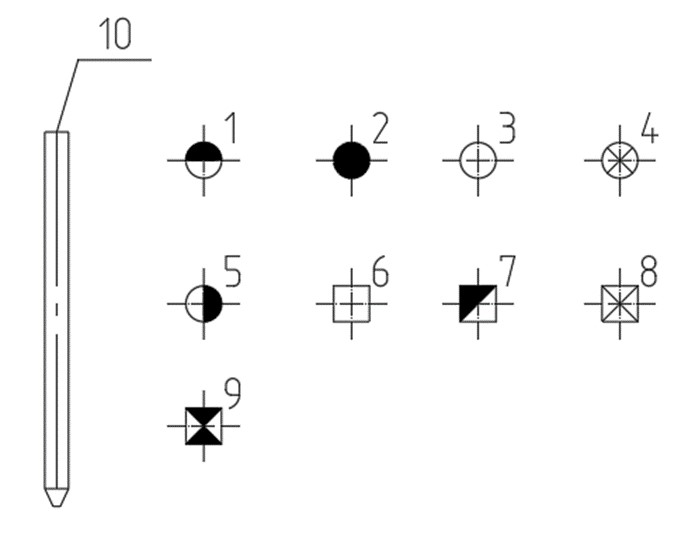

Сваи разработаны по Серии 1.011.1-10 (Сваи забивные железобетонные).
Выбор различных типоразмеров свай по Серии 1.011.1-10.
Задание и редактирование параметров сваи через окно диалога или инспектор свойств.
На сваях автоматически создается марка изделия с позиционными выносками.
Виды представления сваи: полное, условное.
Ассоциативная связь параметров между сваями одной марки.
Возмож…

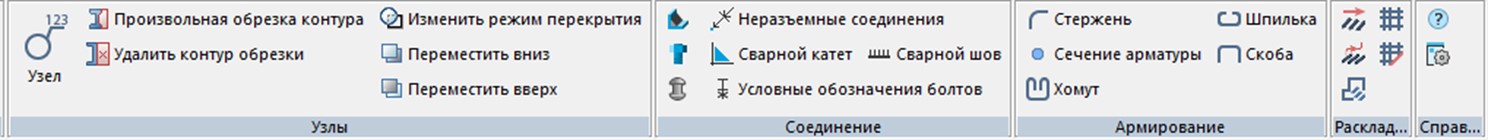

Узлы

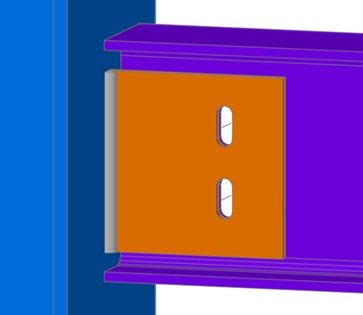

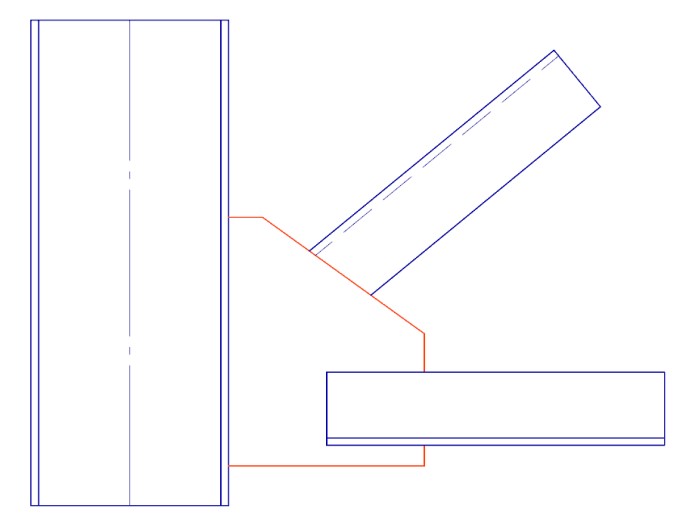

Позволяет создавать и редактировать узлы, обеспечивая точное соединение различных элементов конструкции.
Подрезка контура
Позволяет легко обрезать контуры проектируемых элементов, обеспечивая идеальное соответствие дизайну.

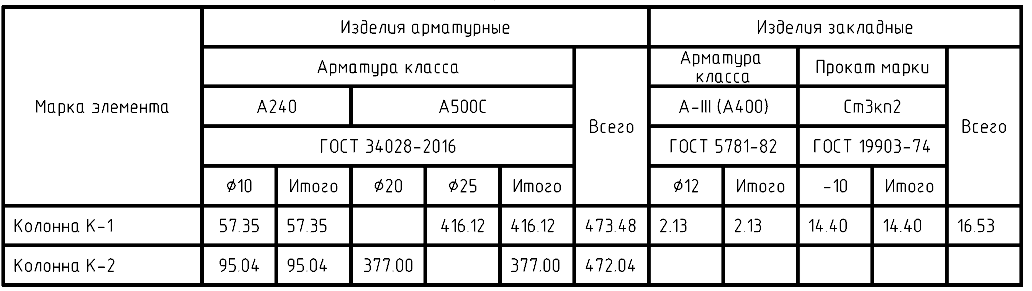

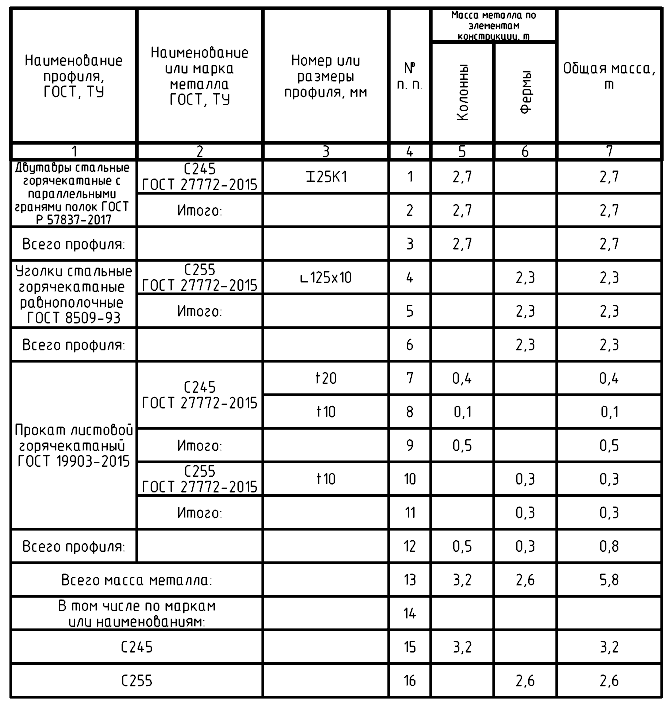

Спецификация металлопроката
Позволяет создавать детализированные спецификации, выводить данные в нужном формате.
Ведомость элементов металлопроката
Позволяет легко создавать ведомости, обеспечивая учет и контроль материалов.
Стержень

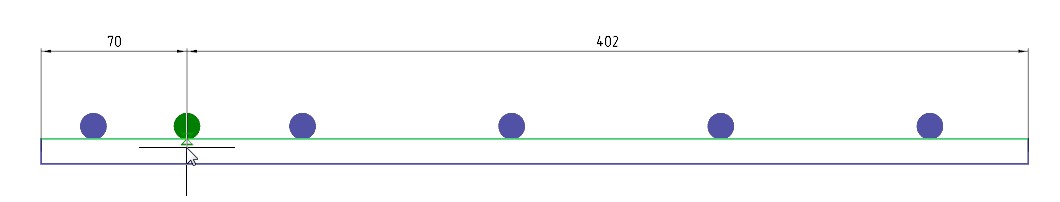

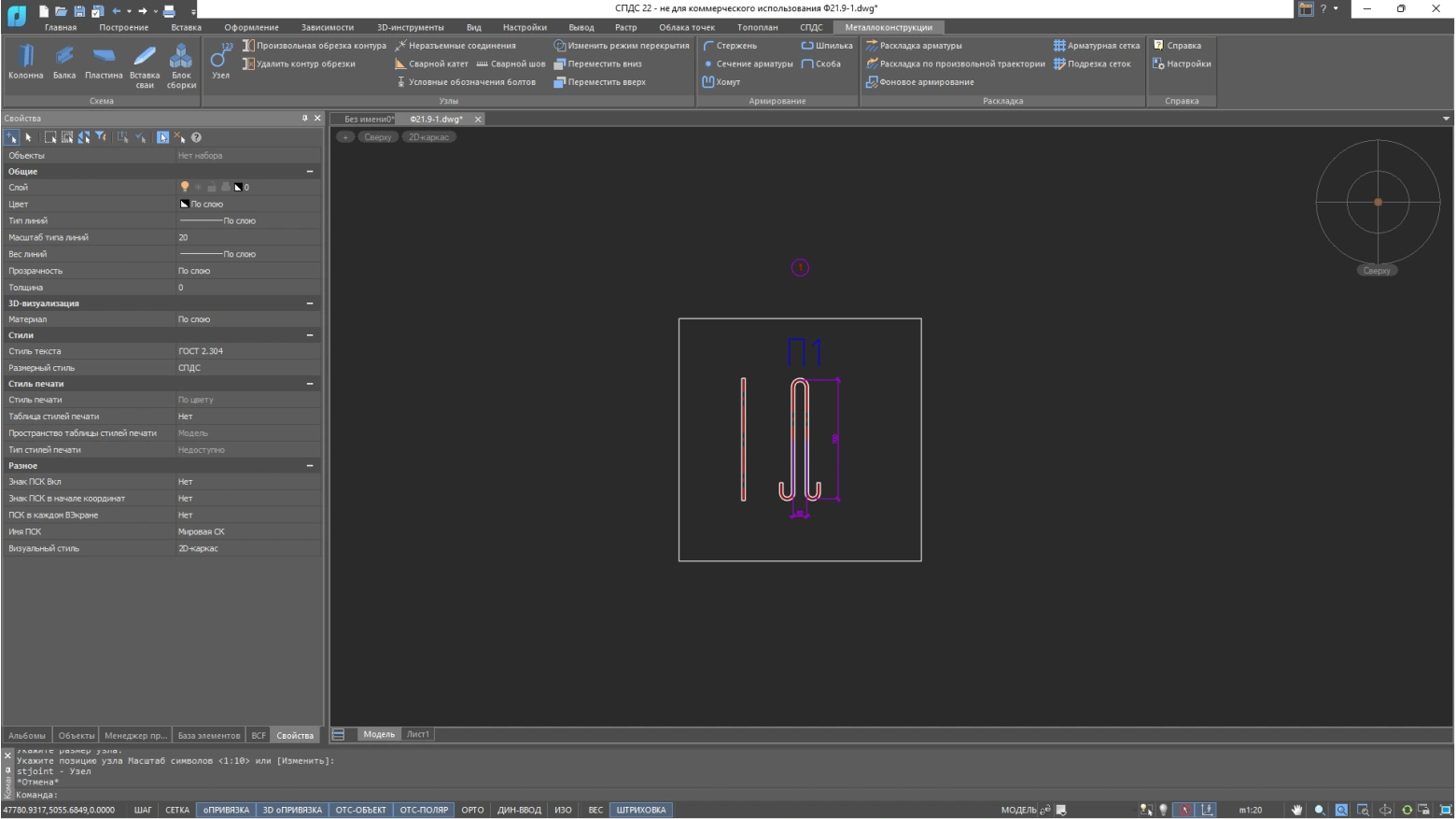

Позволяет точно и быстро создавать арматурные стержни с помощью интуитивно понятных ручек для манипулирования формой и размером стержней.

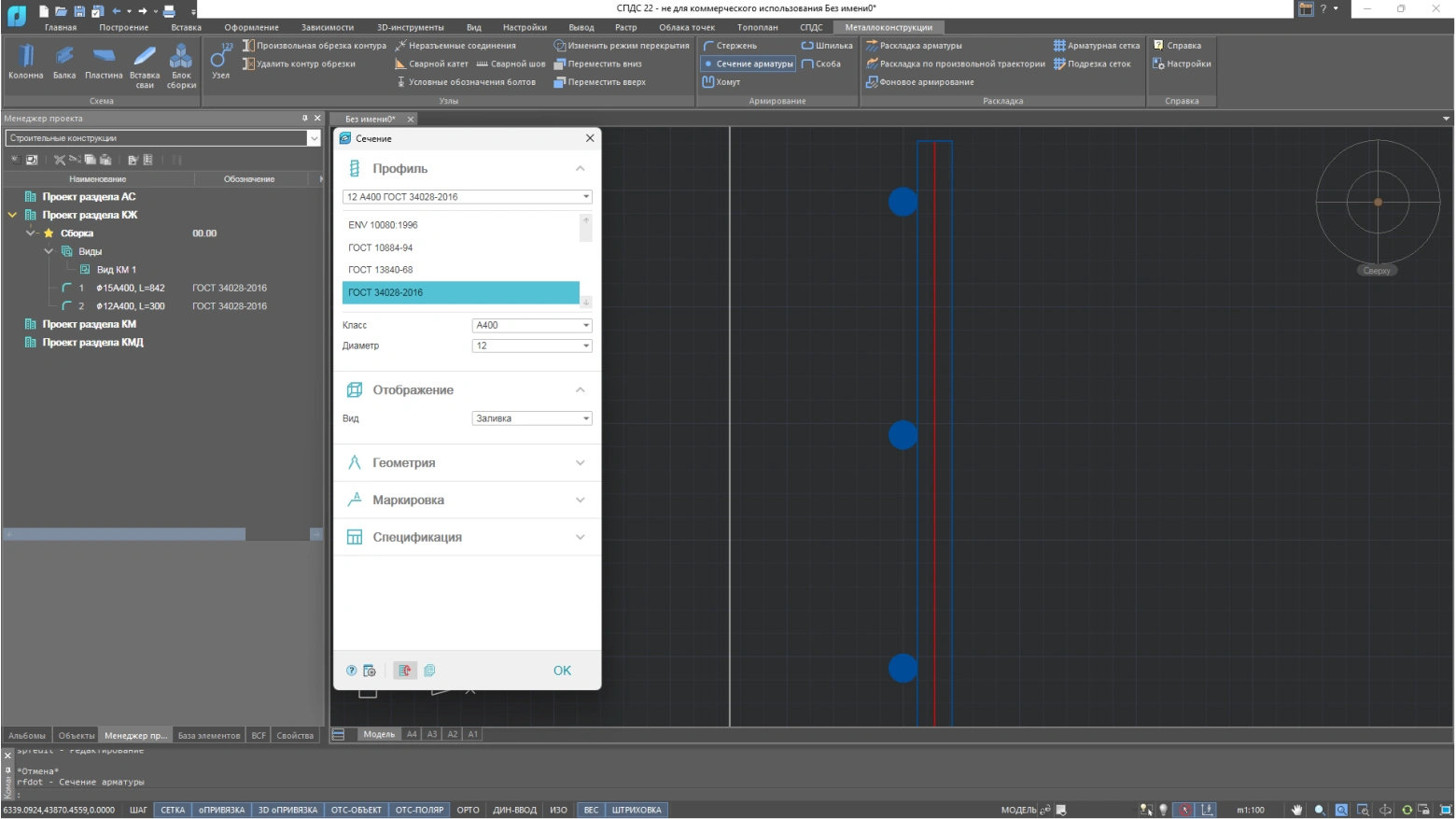

Сечение арматурного стержня
Для сечения арматурного стержня реализованы следующие инструменты построения, задания и редактирования атрибутивной информации:
- Ассоциативная геометрическая привязка к стержням, параметрическое задание положения с отступом.
- Автоматическое распределение сечений по линейному участку с заданным шагом.
Хомут
Позволяет легко создавать и редактировать хомуты, обеспечивая стабильность и прочность будущей конструкции.

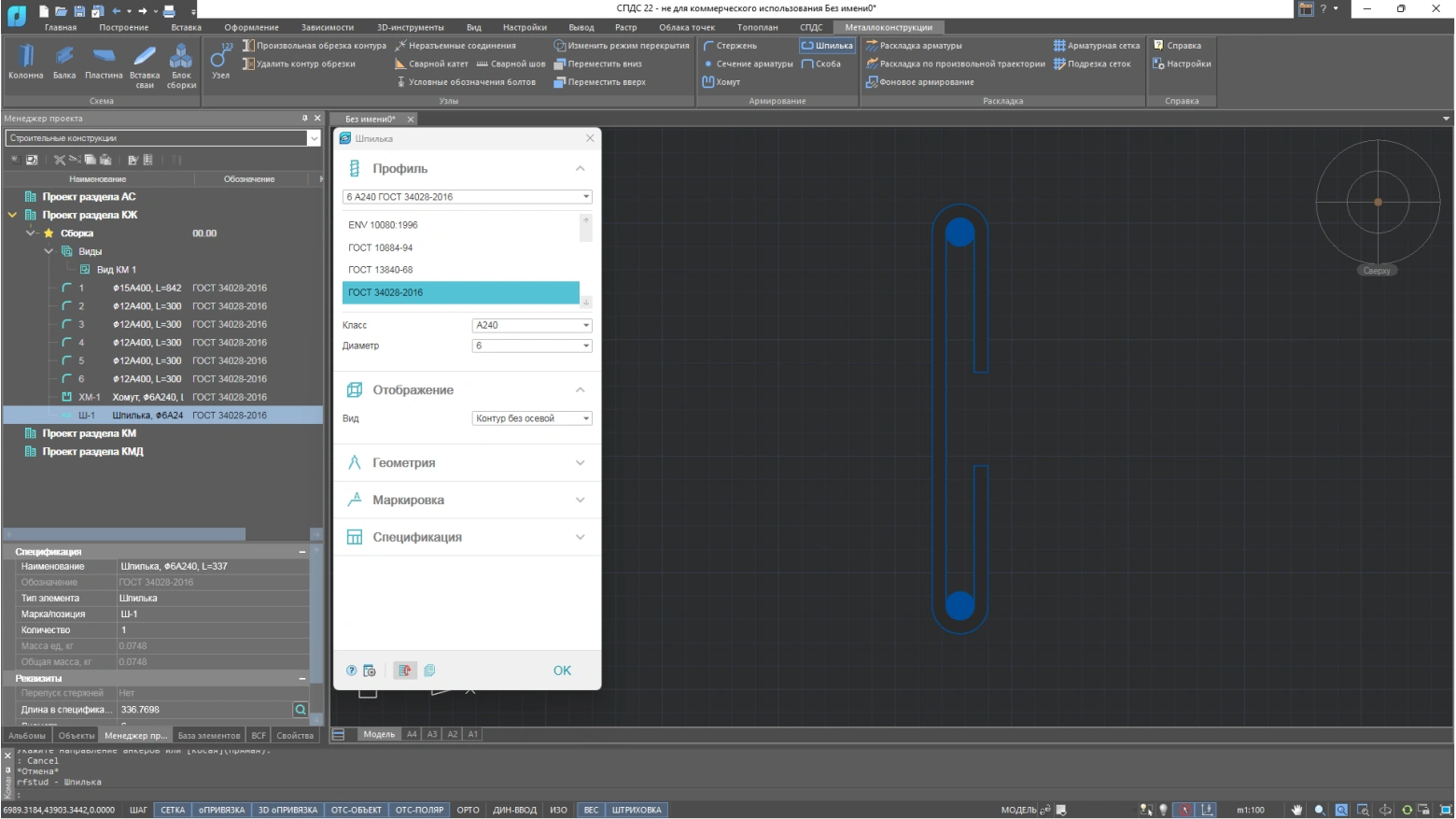

Шпилька
Соединяет рабочую арматуру и удерживает ее в рабочем положении в процессе армирования и бетонирования.

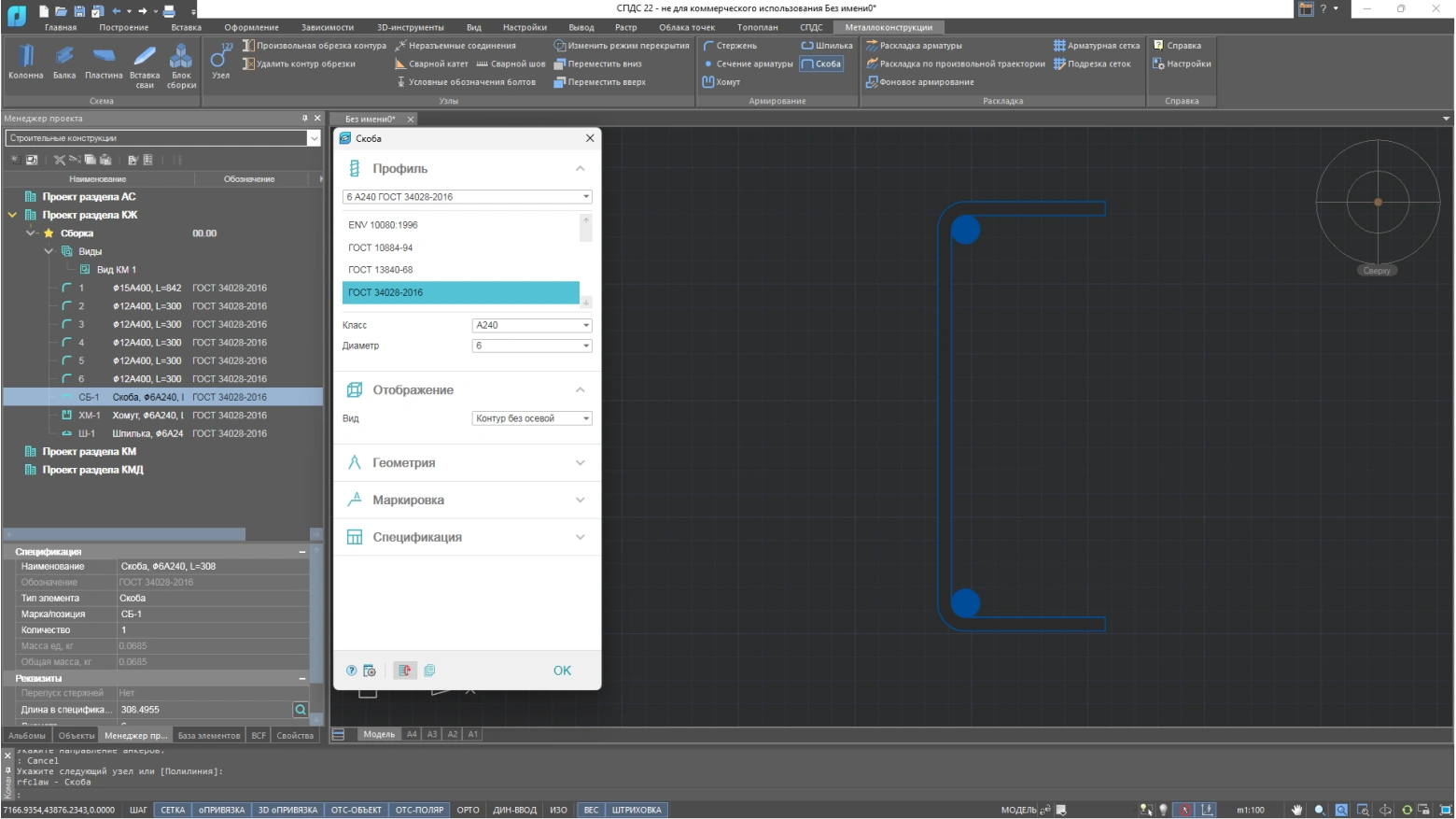

Скоба
Данные инструменты применяются при армировании фундаментов и объемных пространственных конструкций.

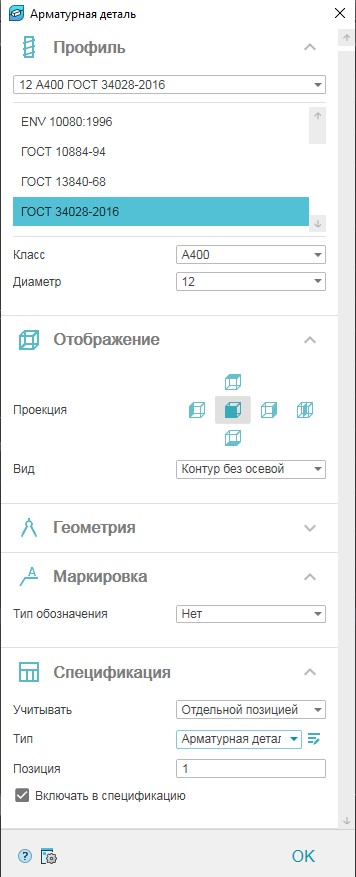

Диалог редактирования
Интуитивно понятный диалог редактирования предоставляет полный контроль над проектом, позволяя легко редактировать и изменять элементы будущей конструкции.

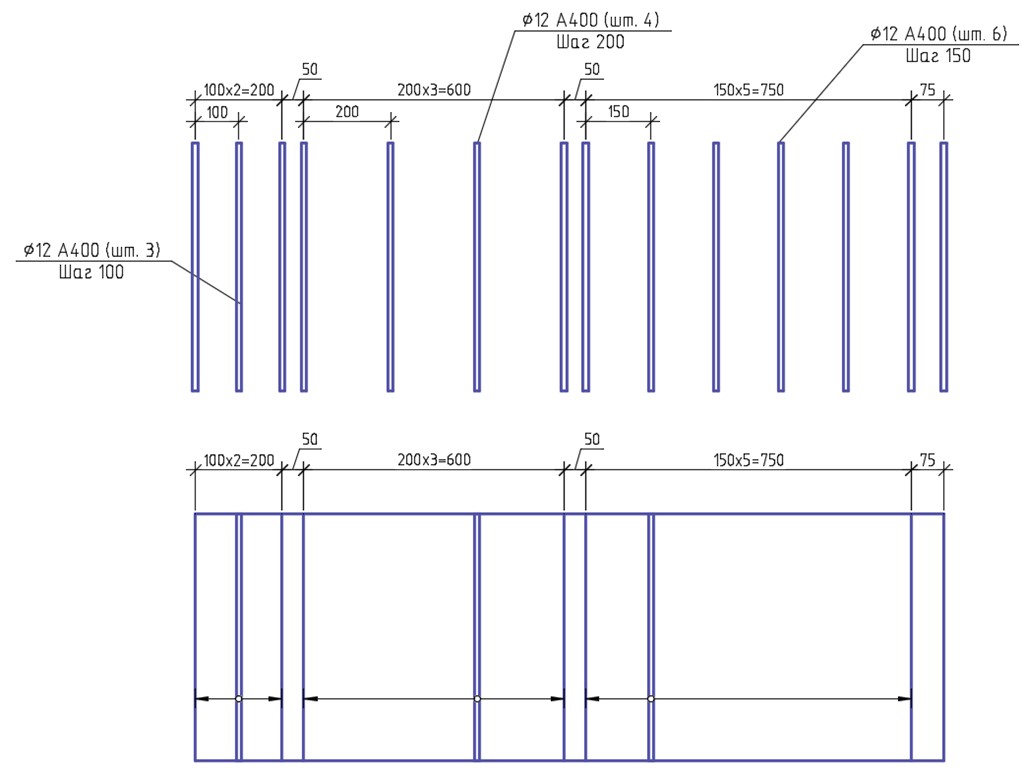

Раскладка арматуры

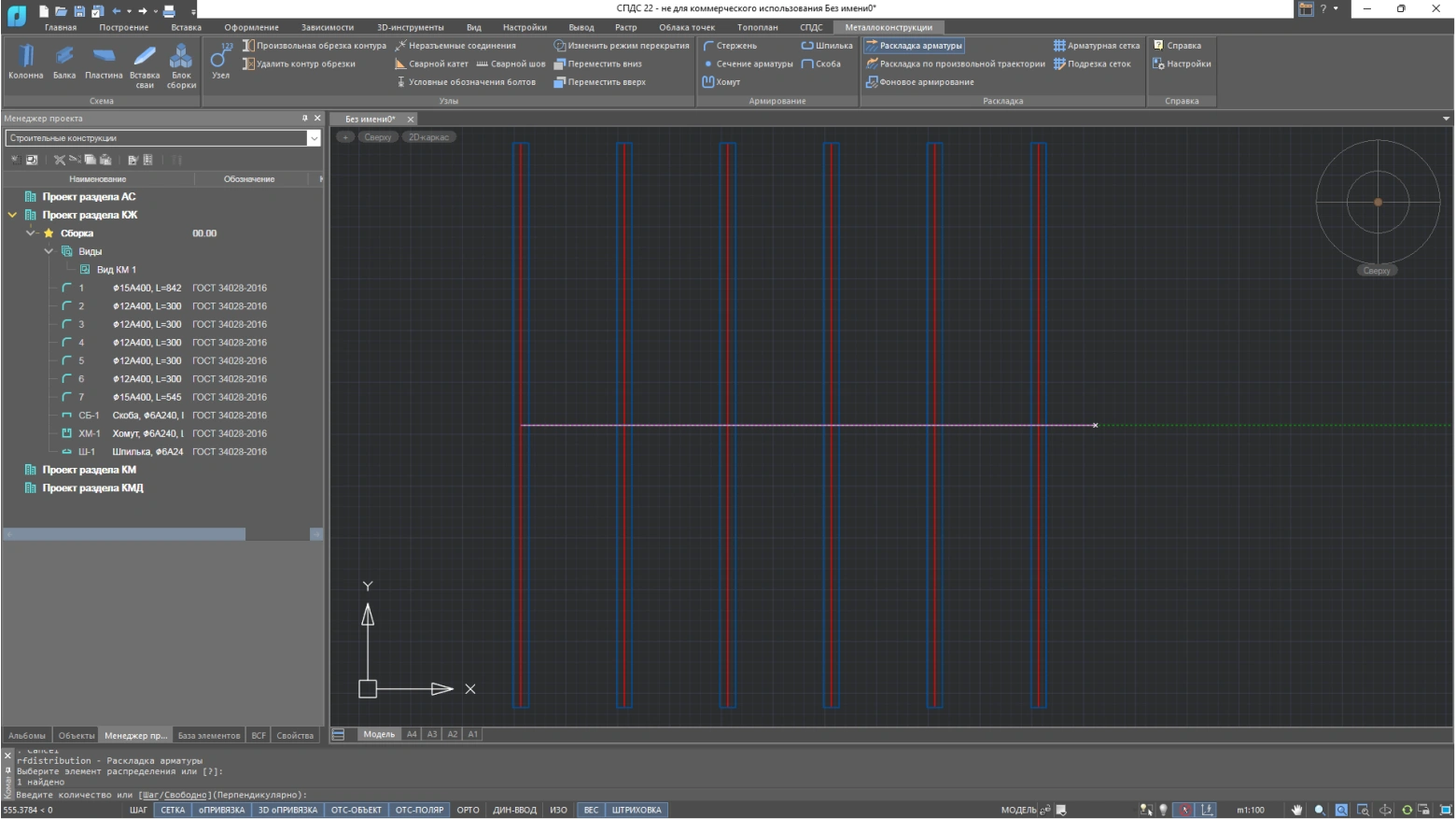

Инструменты раскладки арматуры позволяют выполнять следующие действия:
Задание шага, количество шагов и направления распределения;
Поддержка нескольких диапазонов распределения с разными параметрами раскладки в указанном направлении;
Задание отступа и доборного шага распределению;
Задание синхронизации шага раскладки арматурного проката;
Редактирование исходного объекта после соз…
Арматурная сетка
Позволяет легко создавать и раскладывать готовые арматурные сетки. Учитывает необходимый нахлёст при раскладке, что делает инструмент максимально быстрым и удобным.

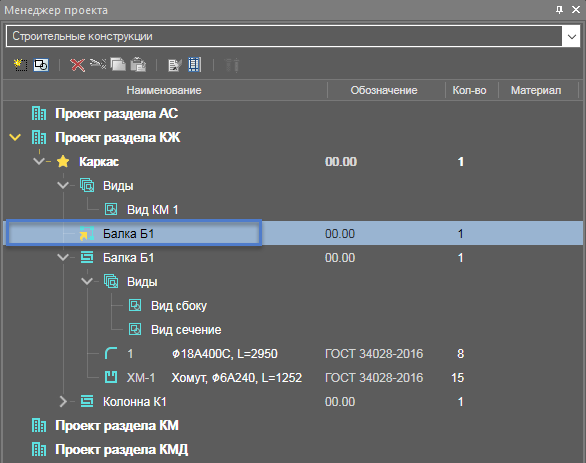

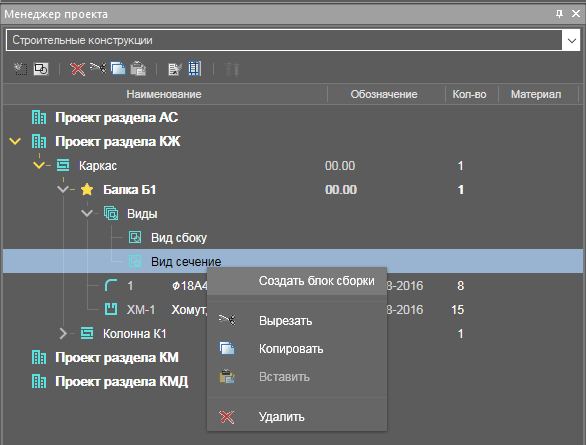

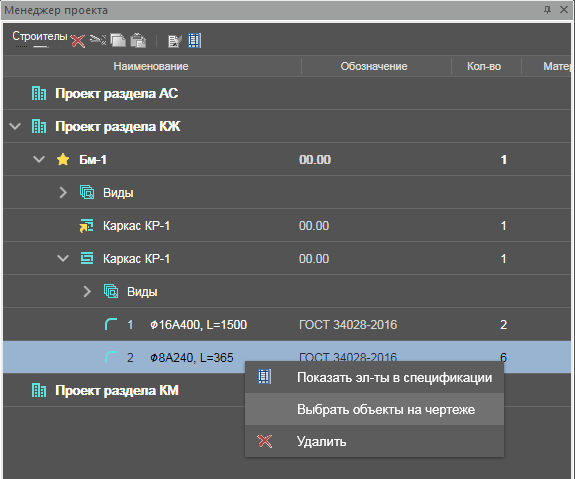

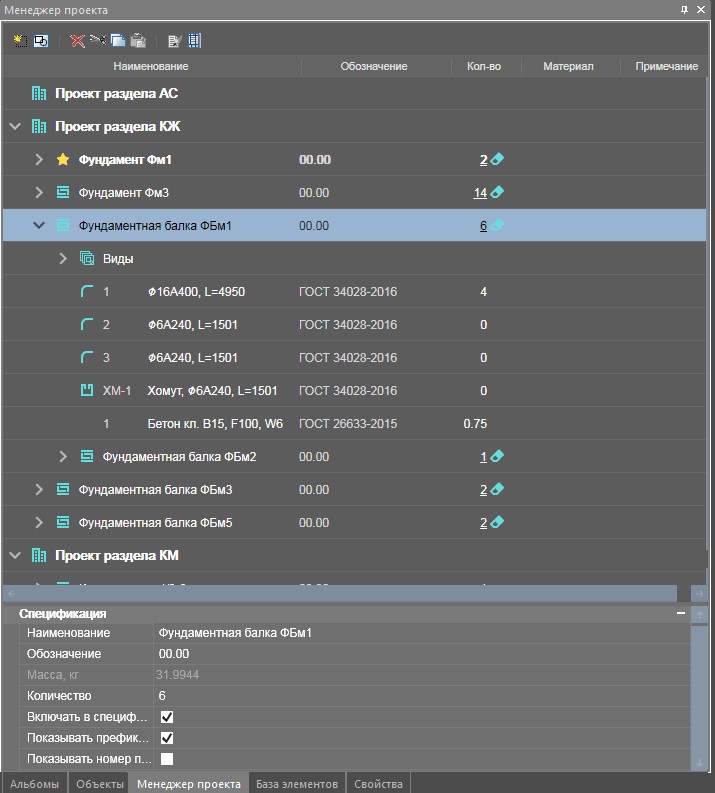

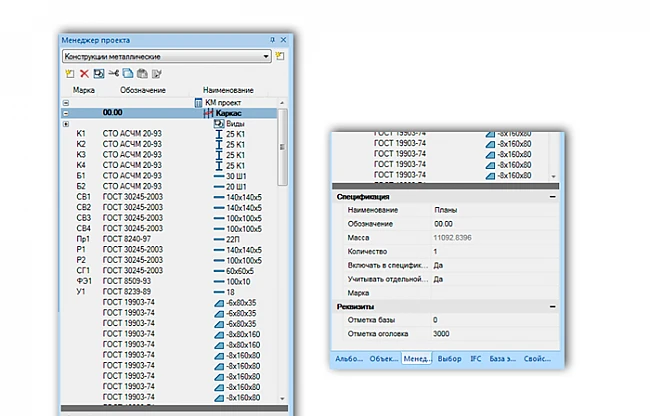

Менеджер проекта
Менеджер проекта – инструмент, позволяющий организовать структуру проекта по сборочным единицам и элементному составу.
В менеджере проекта отображается разделы проекта, сборки и состав элементов с заданными ранее параметрами: маркой, обозначением и наименованием. Менеджер проекта позволяет редактировать параметры элементам, подсвечивать выбранный элемент на чертеже, копировать, перемещать э…
Подрезка профилей

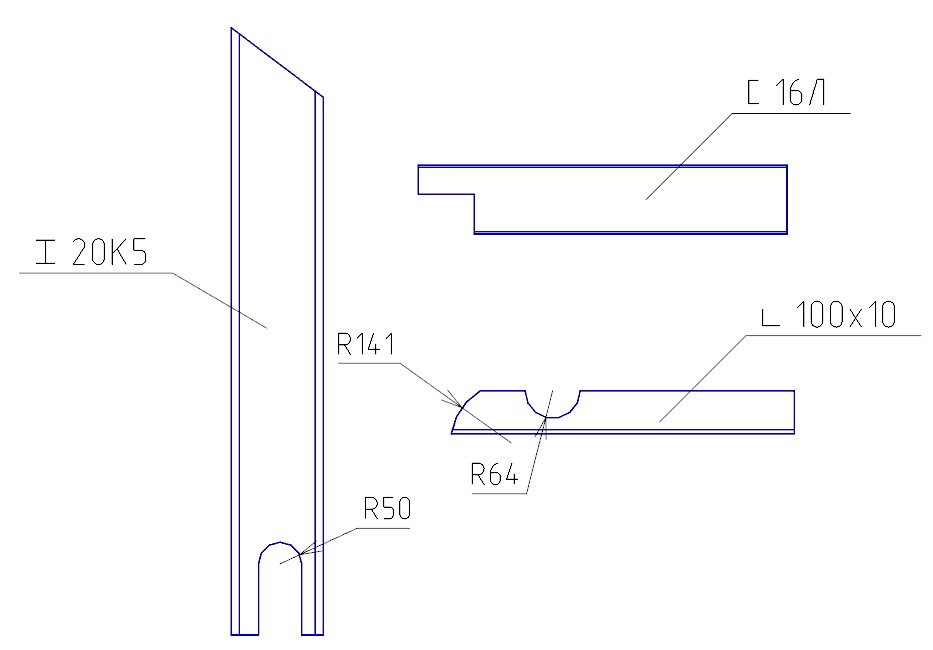

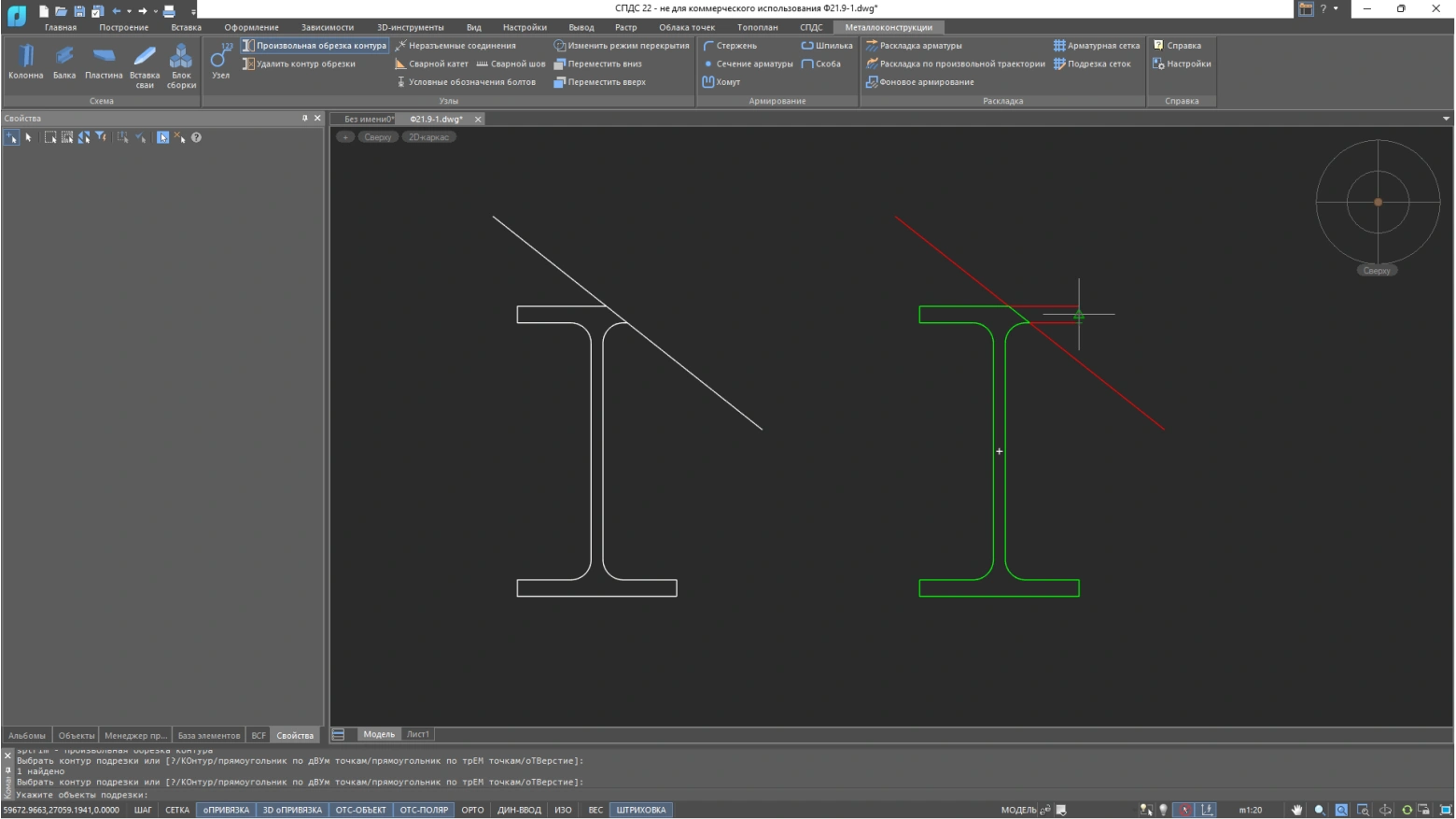

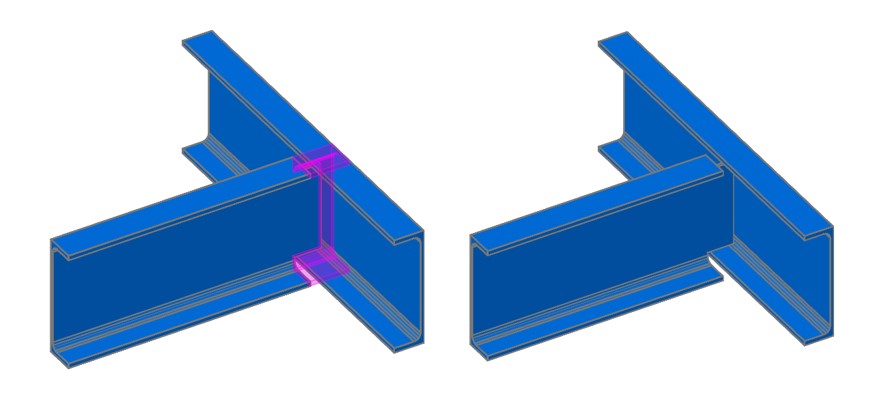

Команда Произвольная обрезка контура выполняет подрезку профиля до нужной длины и под необходимым углом. Ранее выполненные подрезки можно восстановить, используя команду Удалить контур обрезки.

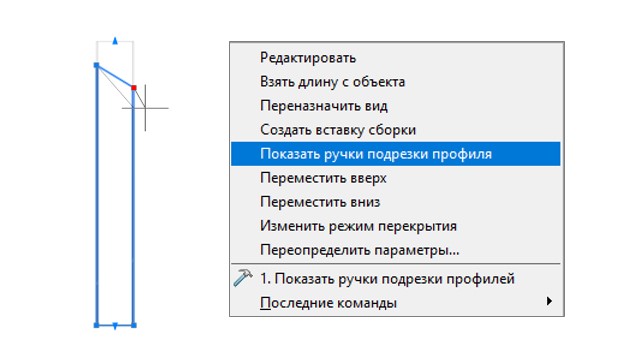

Подрезка профиля с помощью специальных ручек
Режим перекрытия элементов
Команда Режим перекрытия элементов позволяет пользователю по его усмотрению менять линии контура объекта в местах перекрытия на обычное или штриховое отображение.
При изменении положения конструктивных элементов на чертеже режим перекрытия автоматически меняется в соответствии с новым расположением элементов.
Режим перемещения элементов
Данная команда позволяет пользователю менять расположение элементов относительно друг друга.
При изменении положения конструктивных элементов на чертеже режим перемещения автоматически меняется в соответствии с новым расположением элементов.

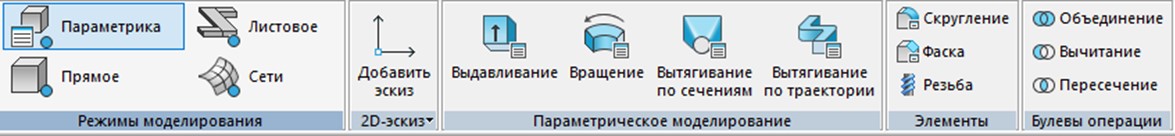

Режим «3D»
При включении режима «3D» инструменты создания и редактирования проекта из объектов металлоконструкций переходят в режим 3D-проектирования.
Создание трёхмерных объектов: Колоны, Балки, Пластины, Болтовые соединения, Сварные швы.

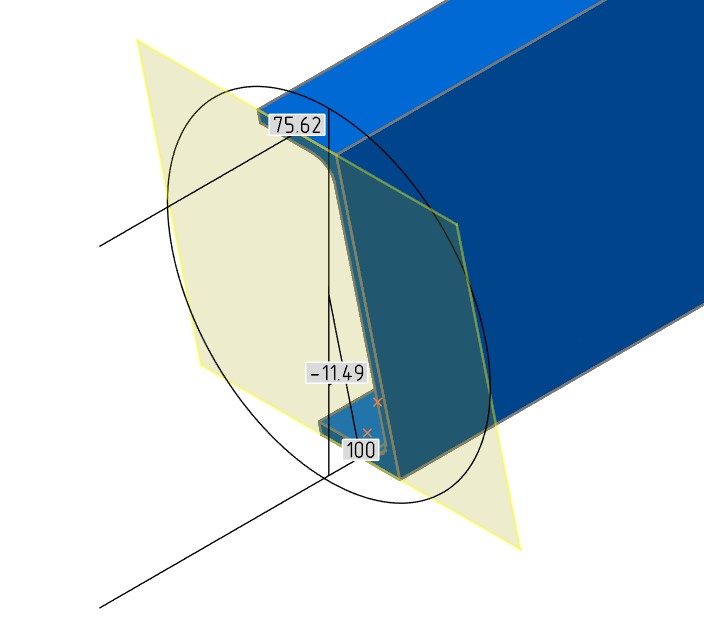

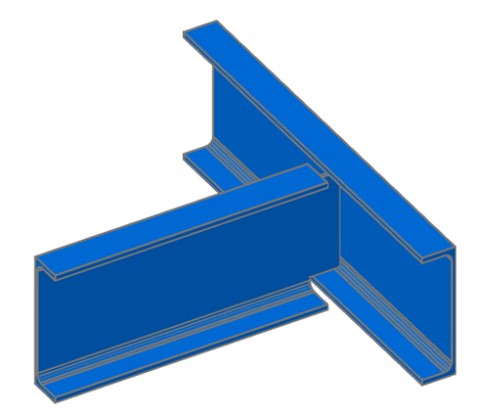

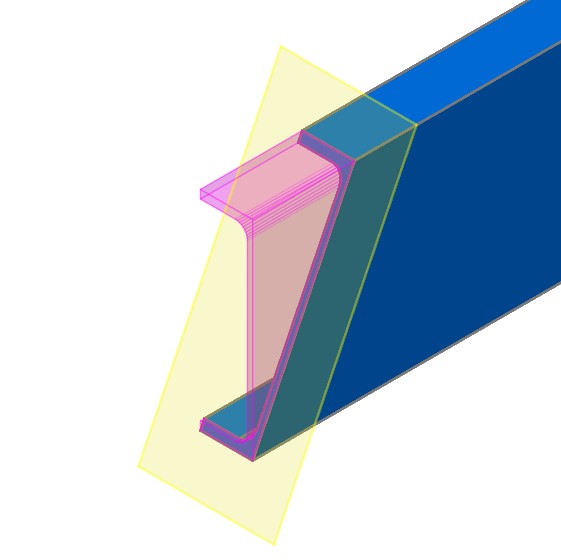

Подрезка профиля плоскостью
Команда позволяет подрезать профиль плоскостью.
- Несколько вариантов создания плоскости подрезки: [Одна точка/Две точки/Три точки/Плоская грань].
- Создание несколько подрезок на одном профиле.
Настраиваемая подрезка профиля плоскостью
Команда позволяет настроить положение плоскости подрезки профиля.
- Несколько вариантов создания плоскости подрезки: [Плоская грань/Три точки/Нормаль].
- Настройка положения плоскости: [первая глубина/вторая глубина/Угол/Вращение/Отступ].
- Создание несколько подрезок на одном профиле.

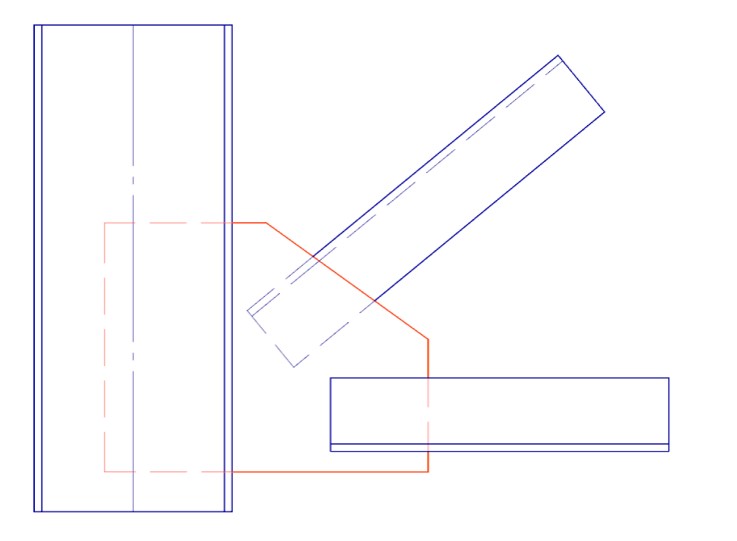

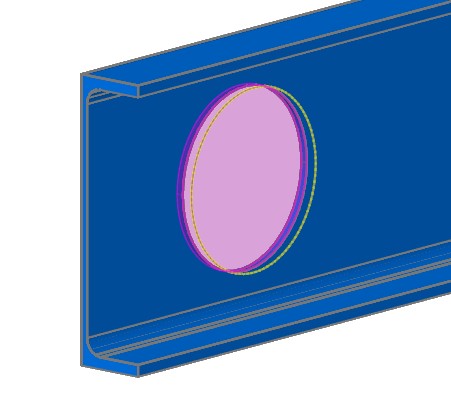

Подрезка контуром
Команда позволяет создать контур подрезки профиля.
Несколько вариантов создания контура подрезки: [Контур/ плоскость/Вид/прямоугольник по трем точкам/Полилиния/окружность от центра/окружность по двум точкам].
Задание глубины подрезки профиля.
Задание отступа от контура подрезки профиля.
Создание несколько подрезок на одном профиле.
…
Подрезка деталью
Команда позволяет подрезать профиль по контуру пересекающихся деталей.
- Задание отступа от контура подрезки профиля.
- Создание несколько подрезок на одном профиле.

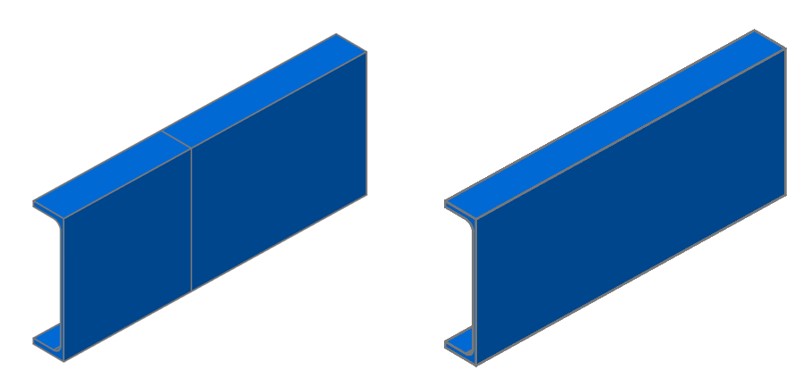

Разрезать профиль
Команда позволяет разрезать профиль в указанном месте.
- Несколько вариантов разрезки профиля: [Укажите место резки/Резать по центру/Указать длину].

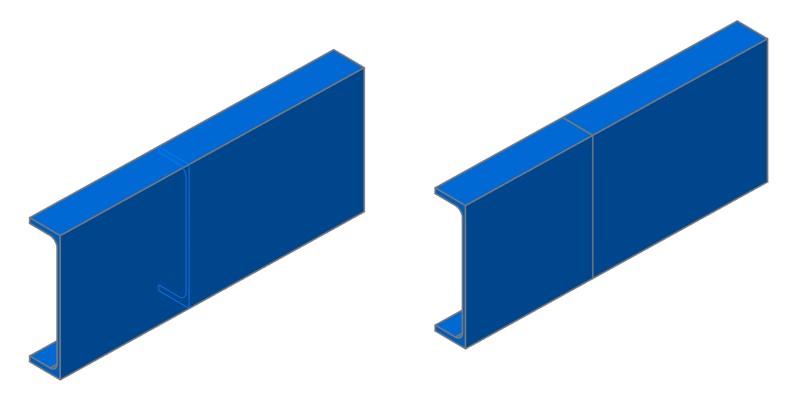

Объединить профили
Команда позволяет объединить ранее разрезанные профили.

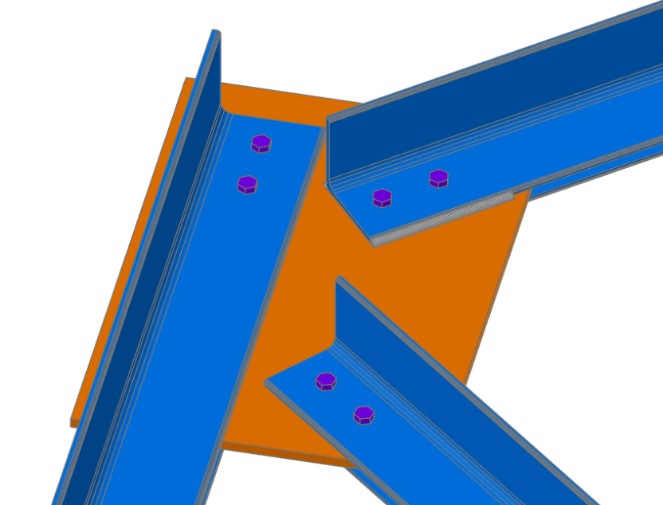

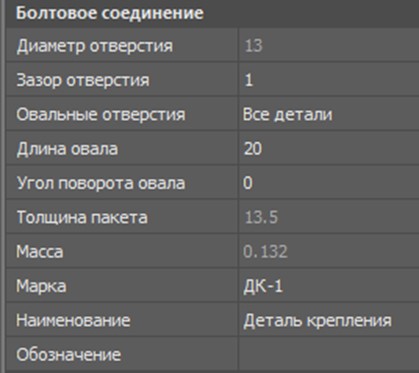

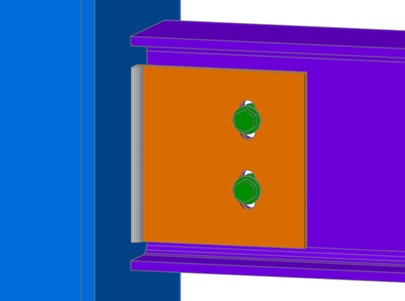

Болтовое соединение 3D
Команда позволяет создать трехмерное болтовое соединение на объектах в модели.

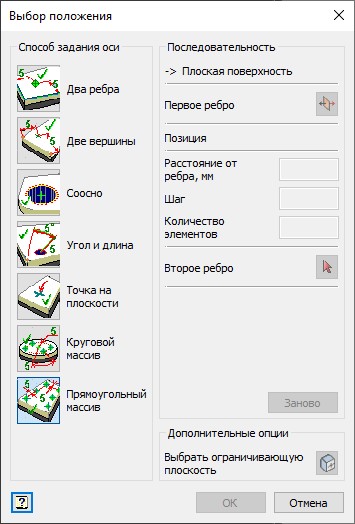

Несколько вариантов задания осей болтового соединения: [Прямоугольный массив/Круговой массив/Точка на плоскости/Угол и длина/Соосно/Две вершины/Два ребра].
Привязка болтового соединения к ребрам объекта.
Задание расстояния от ребер объекта до оси болтового соединения.
Задание ограничивающей плоскости для…

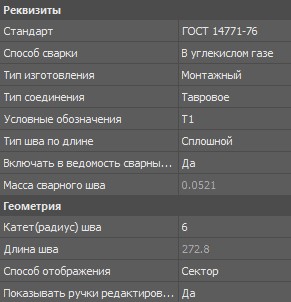

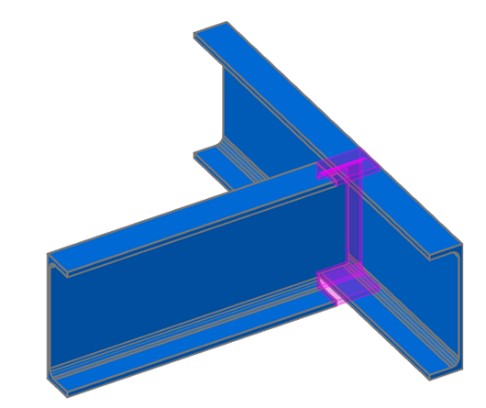

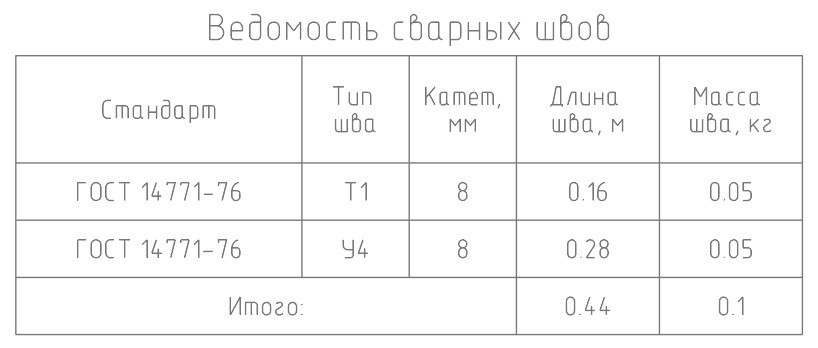

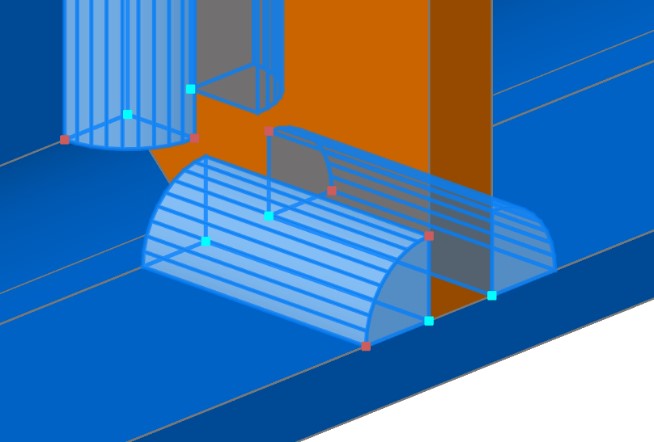

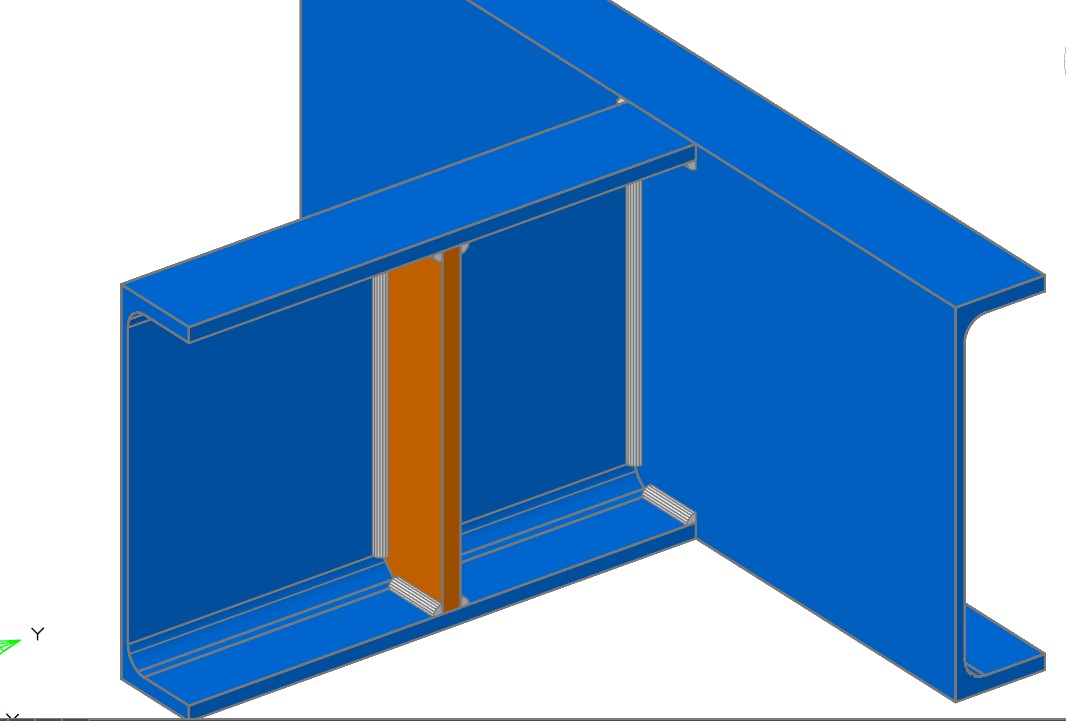

Сварной шов 3D
Команда позволяет создать трехмерное сварное соединение на объектах в модели.
Несколько вариантов создания сварного соединения: [Выберите шов/Построить по поверхности/Создать все швы].
Редактирование сегментов сварного шва (добавление или перемещение сегментов сварного шва в отдельный шов).
Автоматическое определение величины катета сварного шва в зависимости от толщины сваривае…

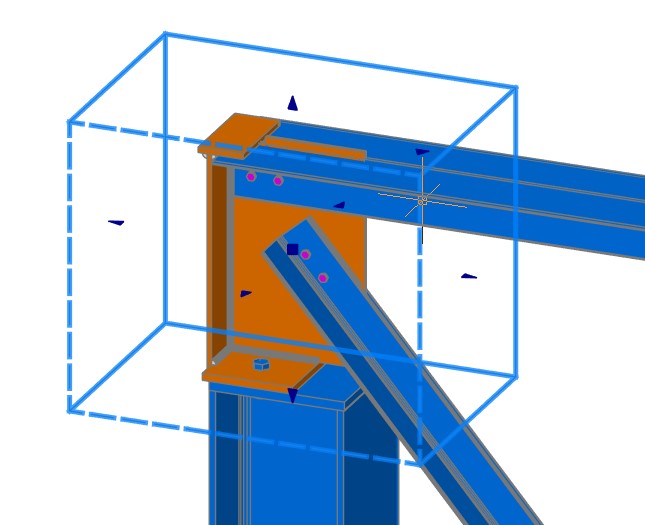

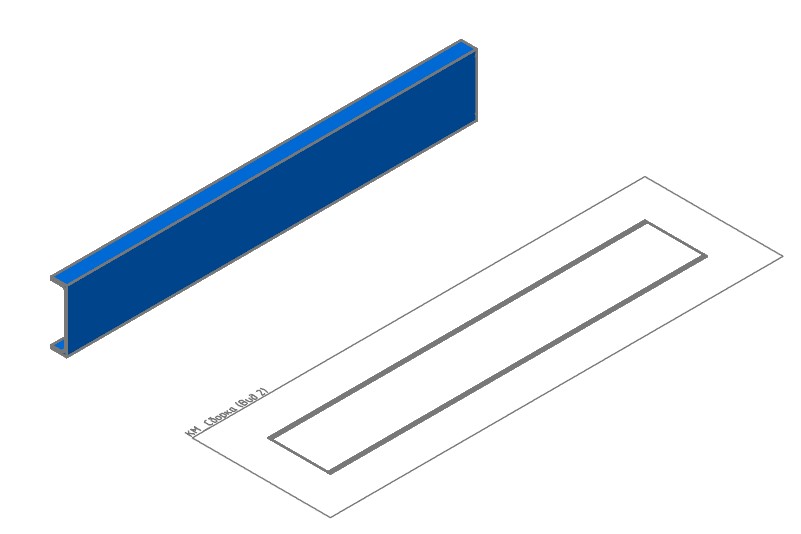

Видовой куб
Команда позволяет создать и задать границы видового куба на модели для последующей генерации проекций.
Создание видового куба по границам выбранных профилей.
Создание видового куба с указанием двух точек на плоскости.
Задание и смена фронтальной плоскости для видового куба.
Редактирования габаритов видового куба с помощью специальных ручек.
Создание проекции на прямую с видового …

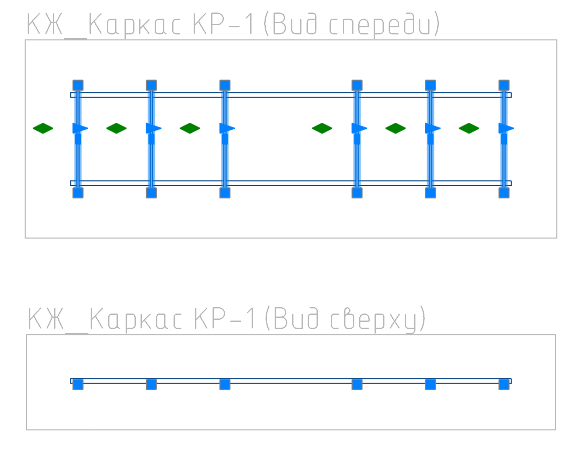

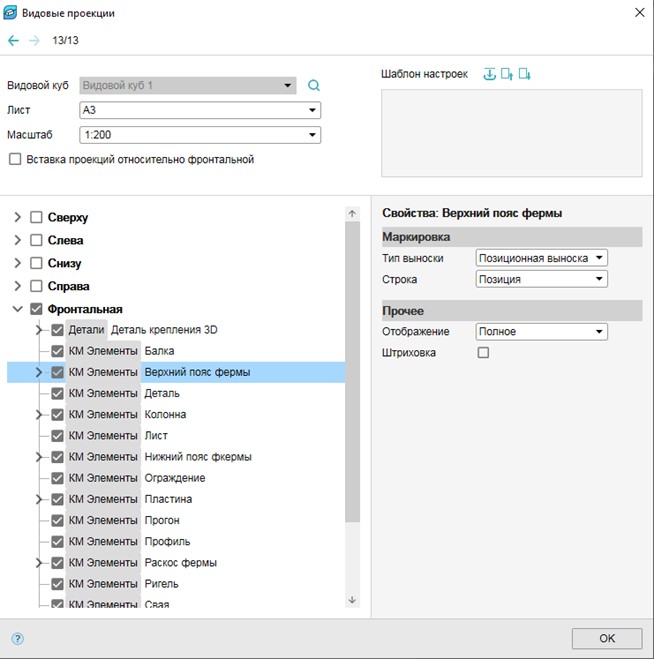

Проекционный 2D-вид
Команда позволяет создавать проекционные виды из видовых кубов.
Выбор необходимого видового куба для получения проекций.
Выбор формата листа для размещения проекции.
Задание масштаба для проекции.
Выбор вида проекции (фронтальная, сверху, слева, снизу, справа).
Выбор элементов, которые должны быть отображены на проекции.
Настройка отображения заголовка проекции.
Настройка ото…

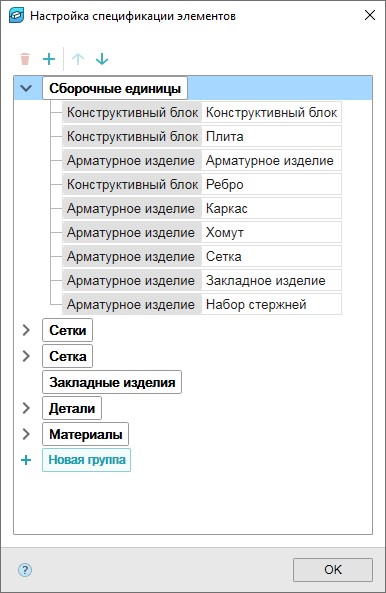

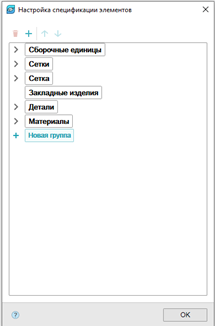

Настройка спецификации элементов
Данная команда позволяет формировать группы и определять состав входящих в них элементов для последующего формирования спецификаций.
- Создание и редактирование групп.
- Определение состава элементов в группе.
- Перемещение элементов между группами.

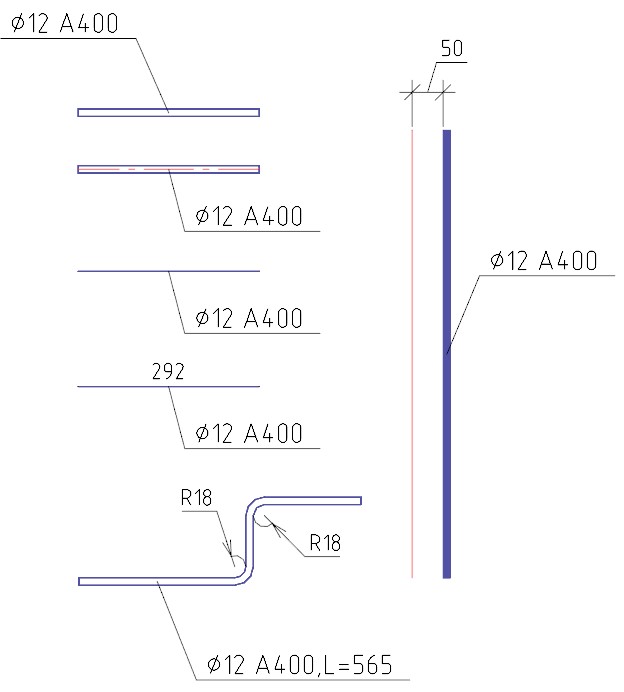

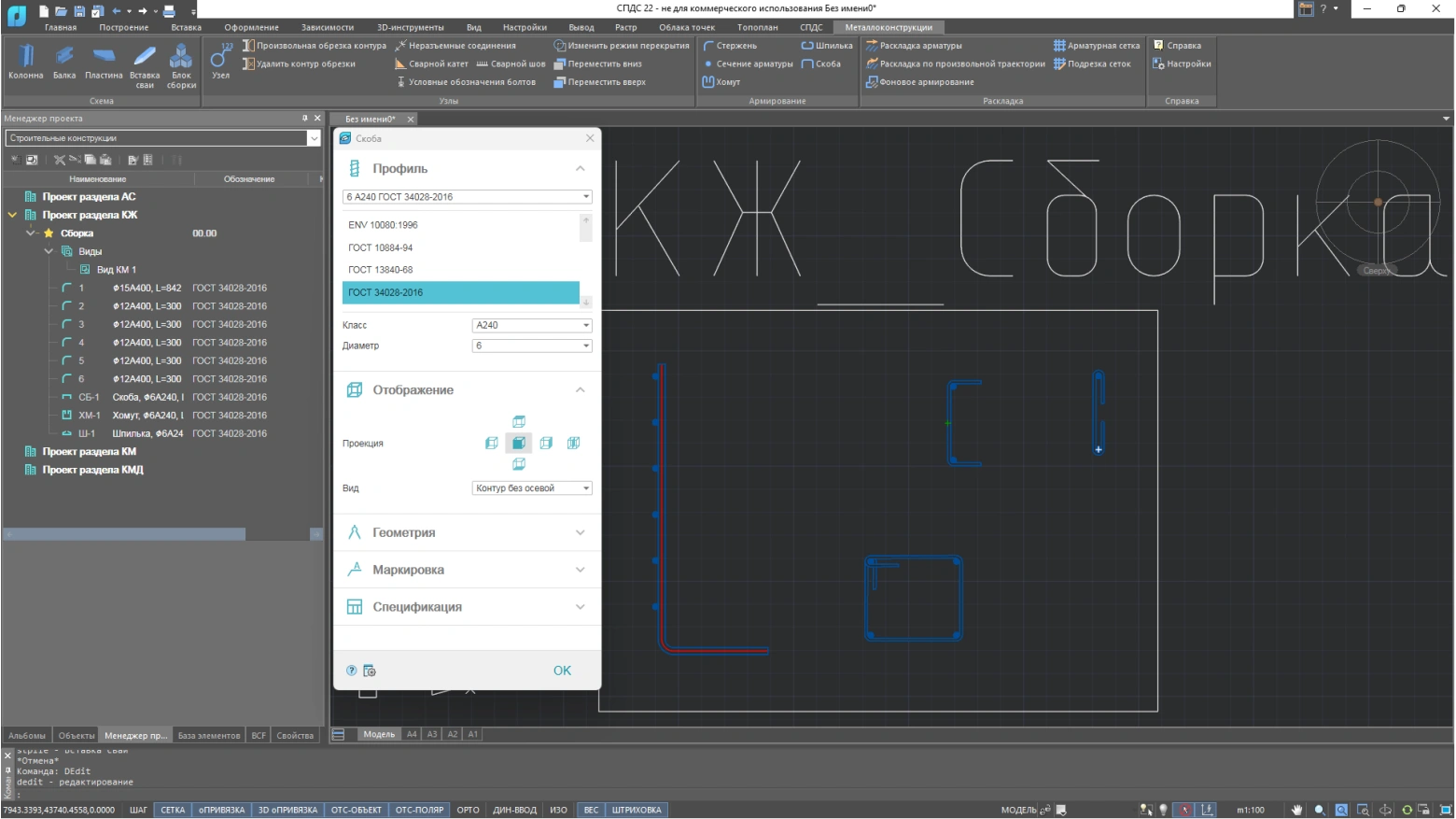

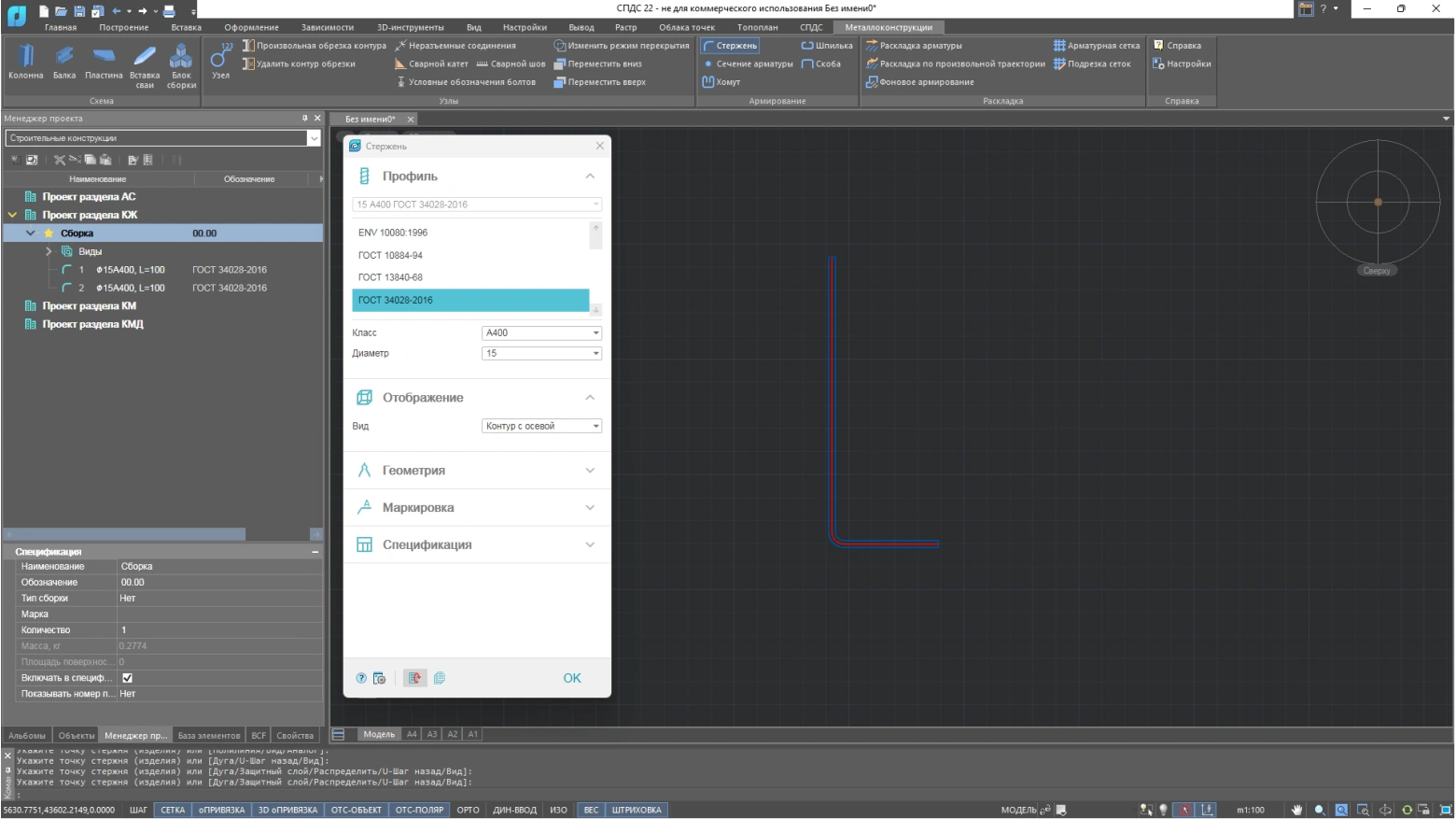

Арматурный стержень
Выбор профилей арматурного проката и материала стали по ГОСТ;
Различные варианты построения стержня (по точкам, по полилинии, по контуру);
Задание стержню выпусков и анкеровки;
Возможность выбора проекционного вида (сверху, снизу, спереди и т.д.);
Возможность выбора вида отображения (линия, заливка, эскиз, контур с осевой, контур без осевой, штриховка);
Задание синхронизации геометрии…

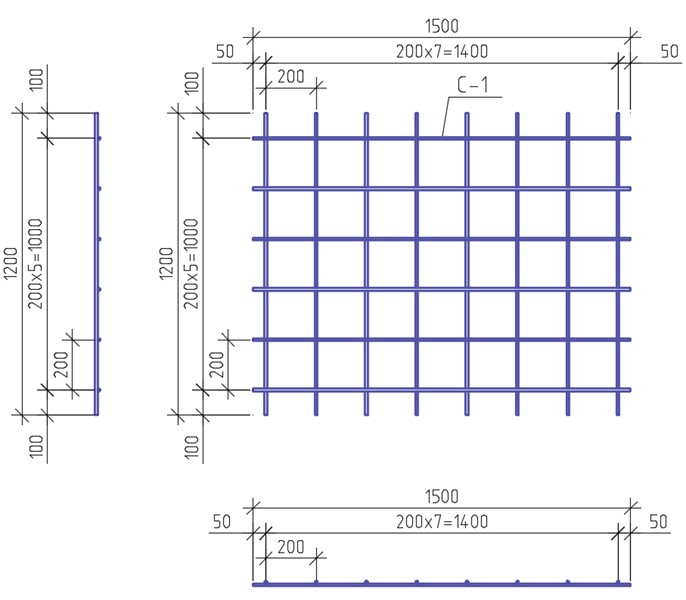

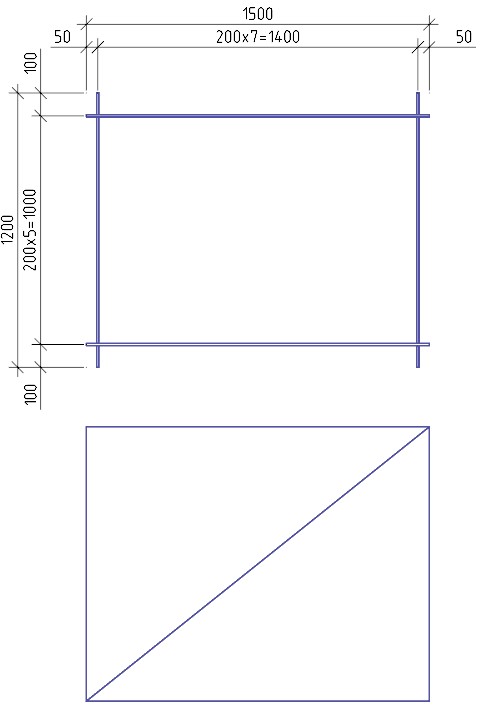

Сетка

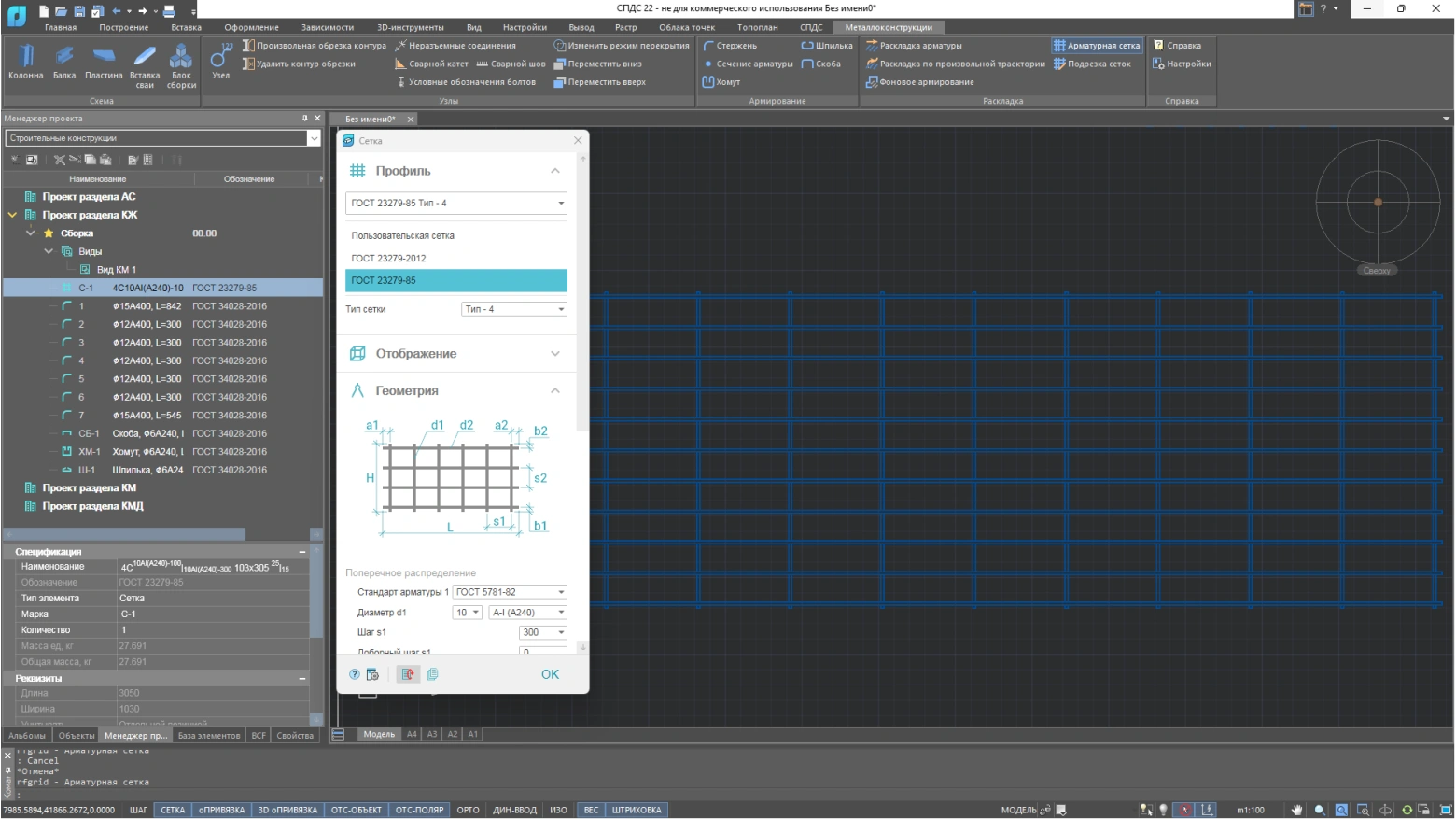

Для сварных сеток разработаны шаблоны по ГОСТ 23279–85, ГОСТ 23279–2012. Доступна возможность создать пользовательскую арматурную сетку.

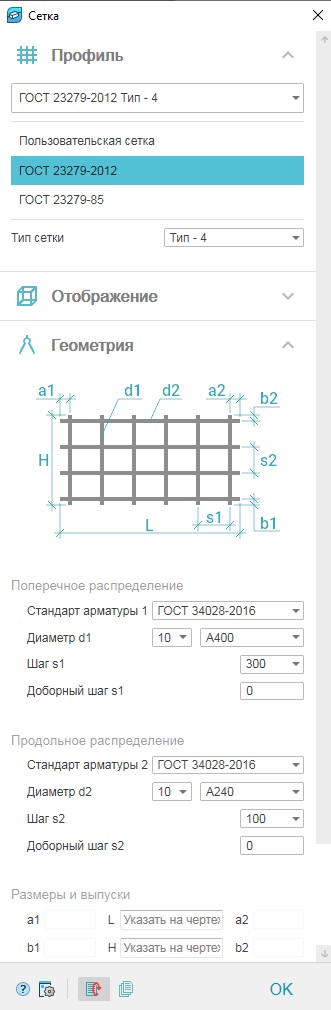

Задание и редактирование параметров сетки через окно диалога или инспектор свойств;
На сетках автоматически проставляются размеры, создается марка изделия с позиционными выносками, вычисляется общая масса сетки;
Подрезка сеток. Учет подрезки сетки в…

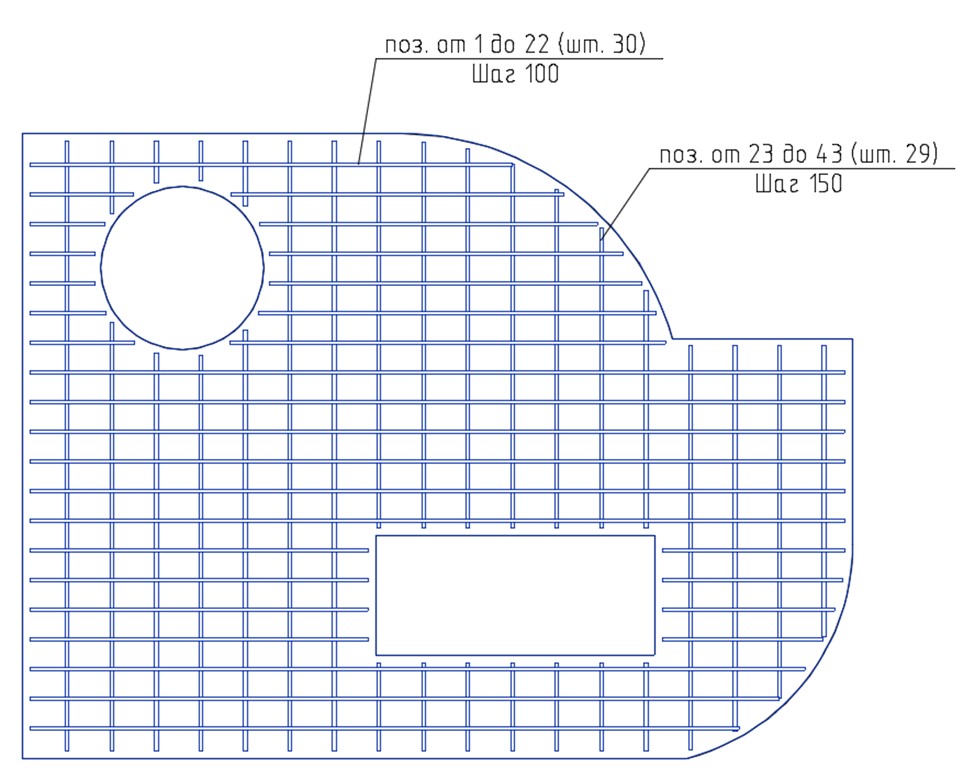

Фоновое армирование
Для замкнутой площади можно выполнить раскладку фоновой арматуры с учетом величины выпуска стержней.
Задание и редактирование параметров армирования через инспектор свойств;
Для фонового армирования создается марка изделия с позиционными выносками, вычисляется общая масса изделия;
Подрезка фоновой арматуры. Учет подрезки сетки в спецификациях;
Редактирование геометрии фонового арми…

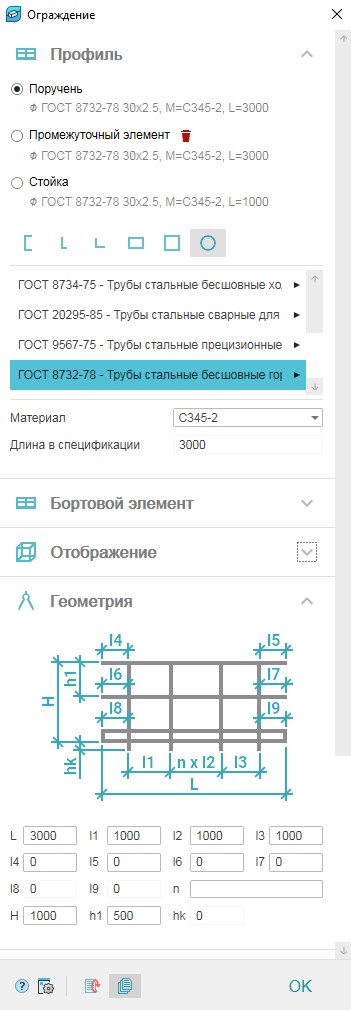

Ограждение
Создание металлических ограждений для площадок и лестничных маршей.
Выбор профилей металлопроката и материала стали по ГОСТ;
Возможность выбора проекционного вида (сверху, спереди, сбоку);
Возможность выбора представления профиля (условное, полное);
Возможность выбора типа стойки (перпендикулярная или вертикальная к углу наклона)
Возможность выбора варианта маркировки для каждого…

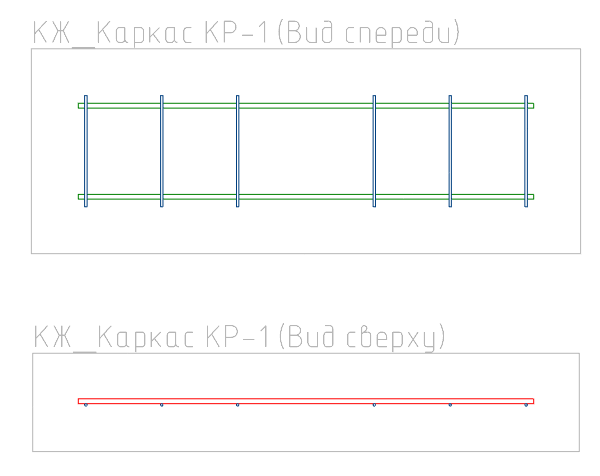

Блок сборки
«Блок сборки» это команда которая позволяет преобразовывать набор объектов в динамический блок. Этот блок имеет ассоциативную связь параметров с исходными объектами. При редактировании исходного объекта, меняются параметры и самого блока. Блок сборки создается из вида. Вид при вставке подсвечивается зеленой рамкой.
Примечание: Вид, в который можно вставить «Блок сборки» должен принадлежать друг…

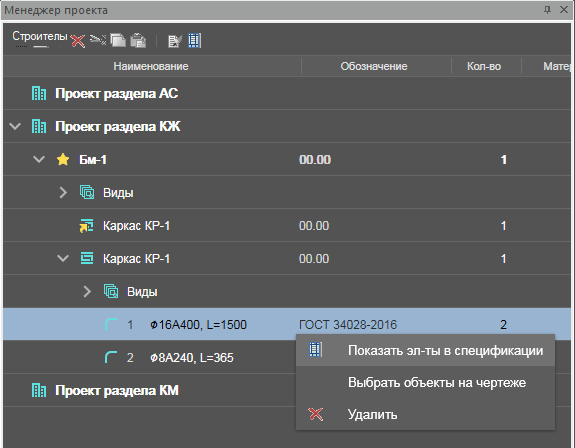

Показать элементы в спецификации
При запуске команды «Показать эл-ты в спецификации» подсвечиваются все вставки элемента на чертеже. Если вставка входит в спецификацию, то цвет подсветки - зеленый; не входит - красный. С помощью селекции можно поменять состояние свойства «Включать в спецификацию».
Выбрать объекты на чертеже
Команда позволяет выбрать все объекты определенной марки на чертеже.

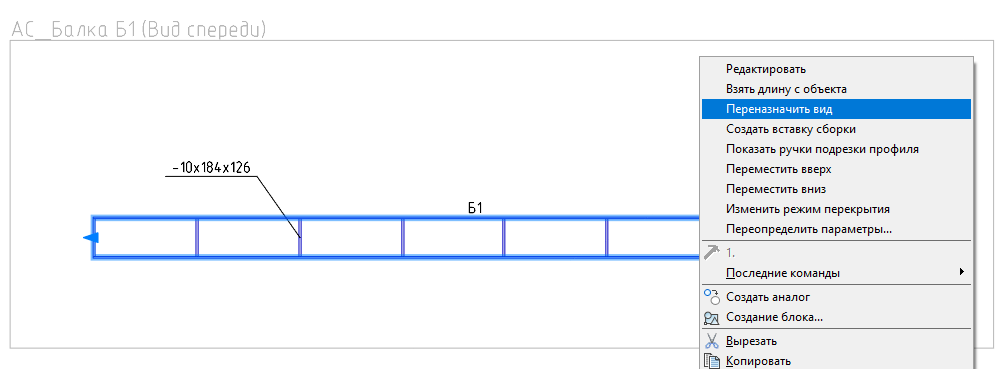

Переназначить вид
Команда позволяет переносить выбранный объект между видами.

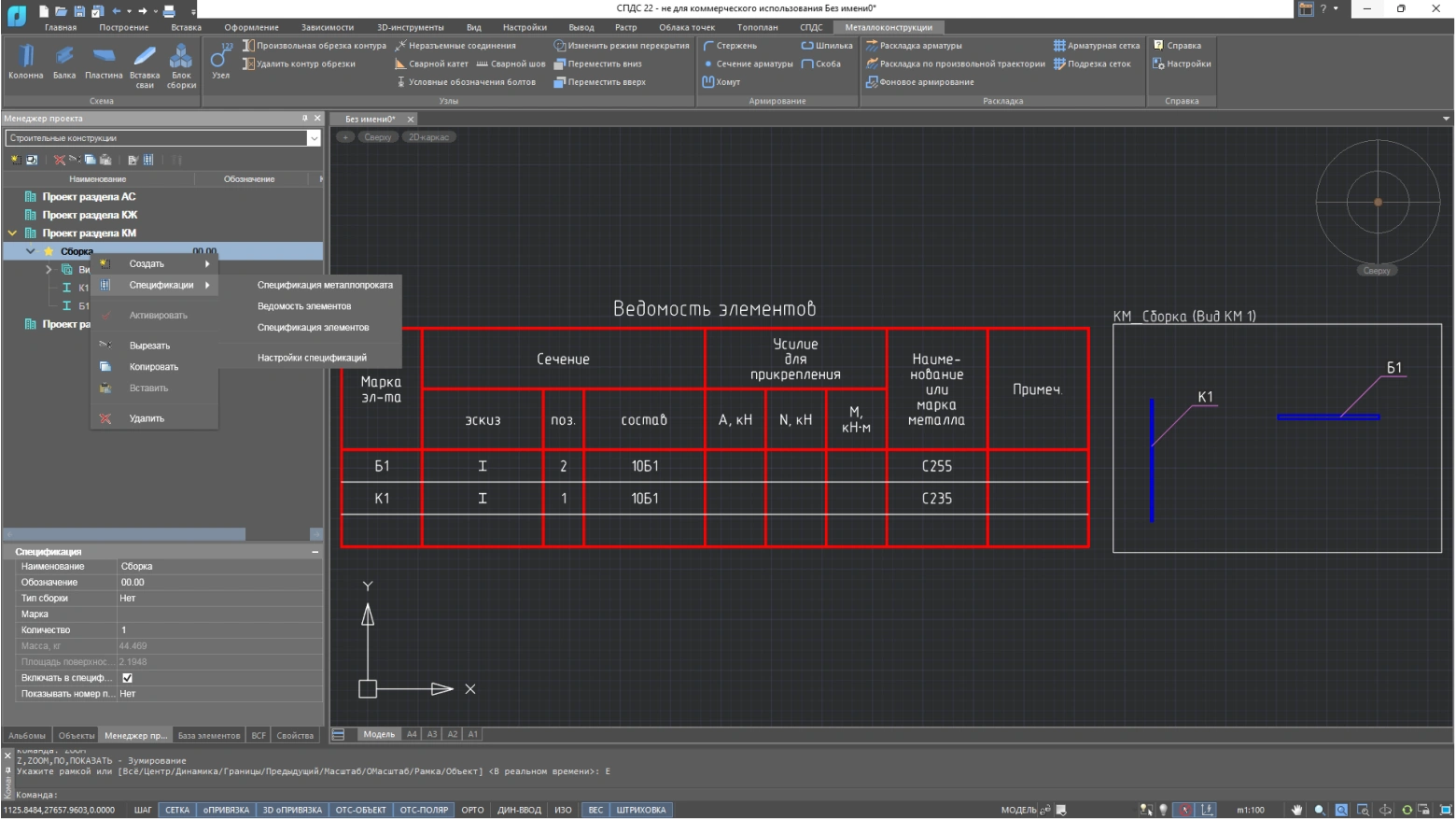

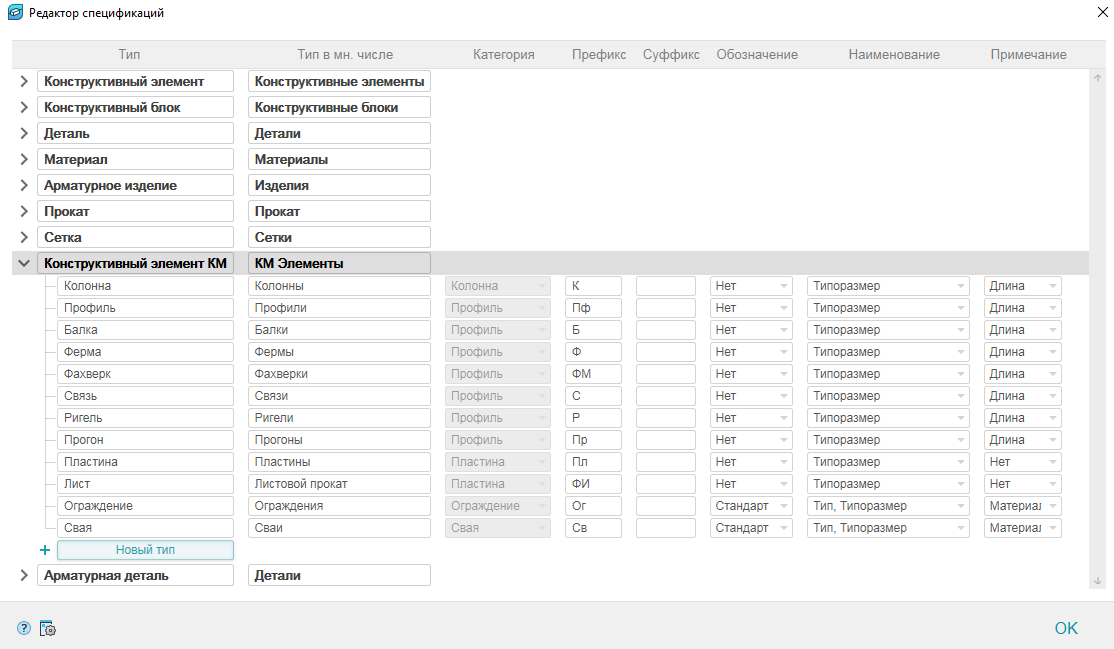

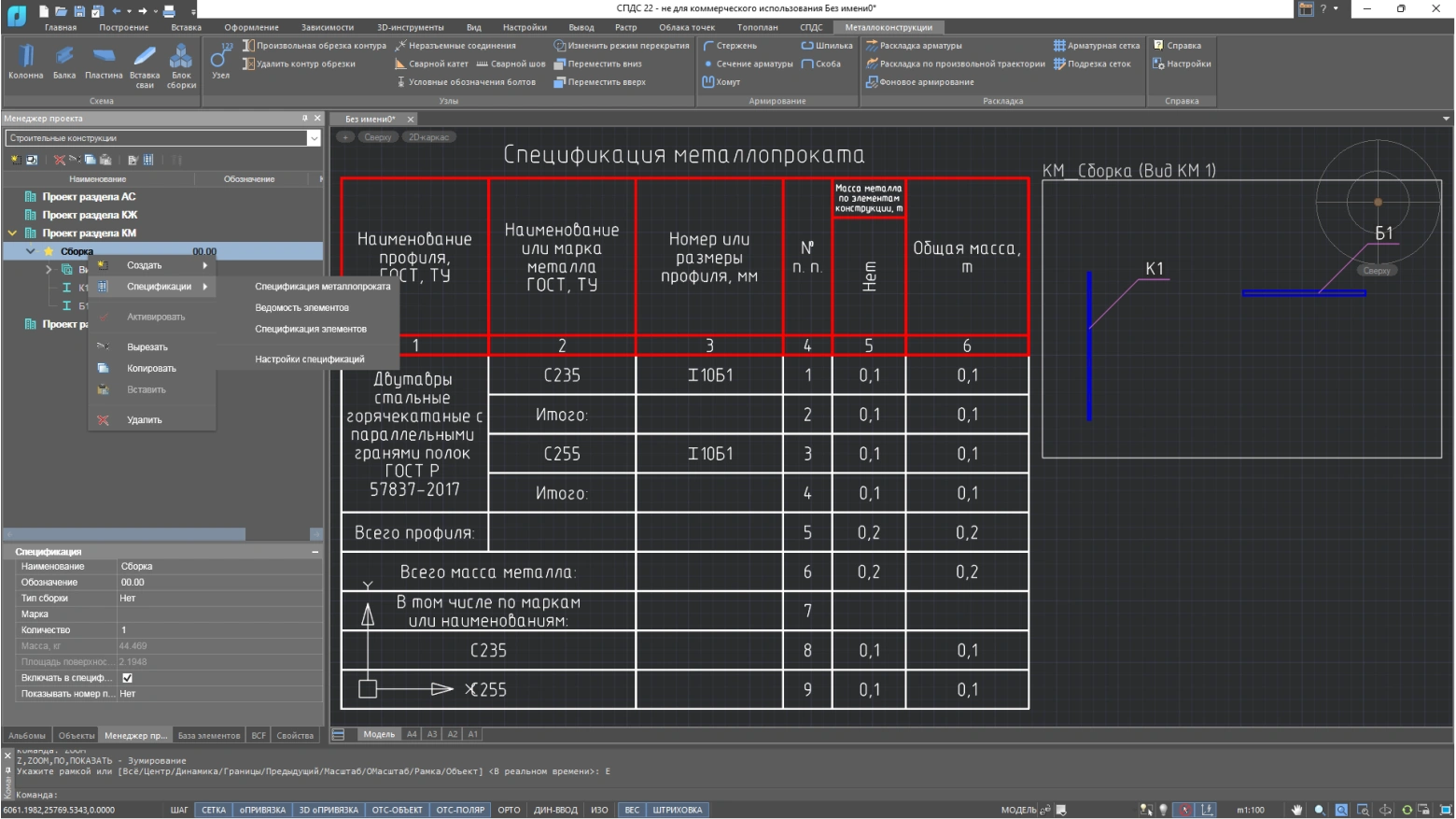

Редактор спецификаций
Вызывается из главного меню менеджера проектов. Предназначен для настройки спецификации элементов, редактирования и создания новых типов элементов.

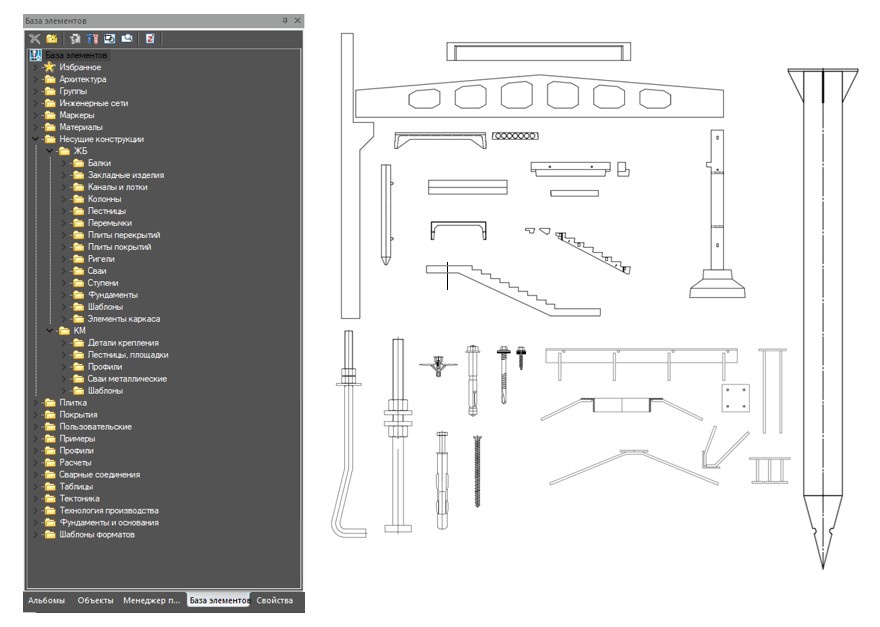

База элементов
В программе имеется обширная база металлических и железобетонных элементов, которые можно добавлять в чертеж, редактировать геометрию, изменять виды проекции, подрезать, использовать в спецификациях, отчетах и таблицах.
Спецификации

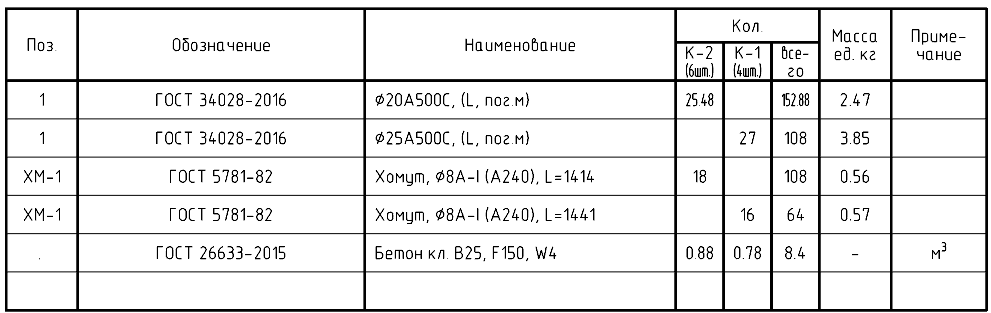

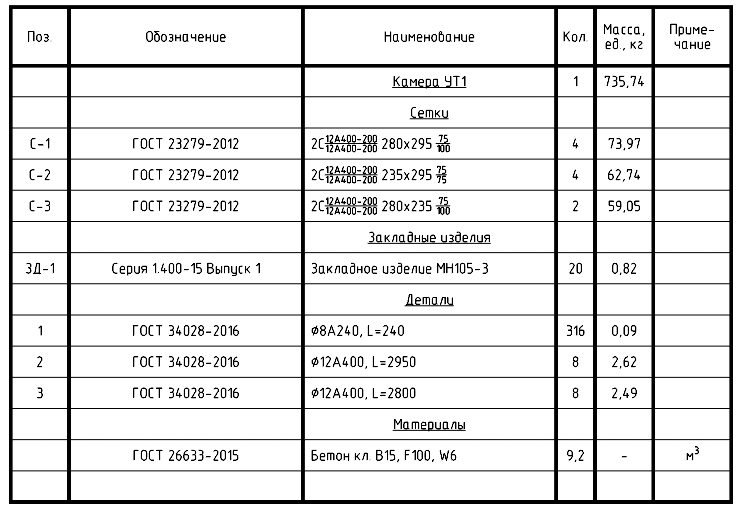

Для любой сборочной единицы могут быть автоматически сформированы:

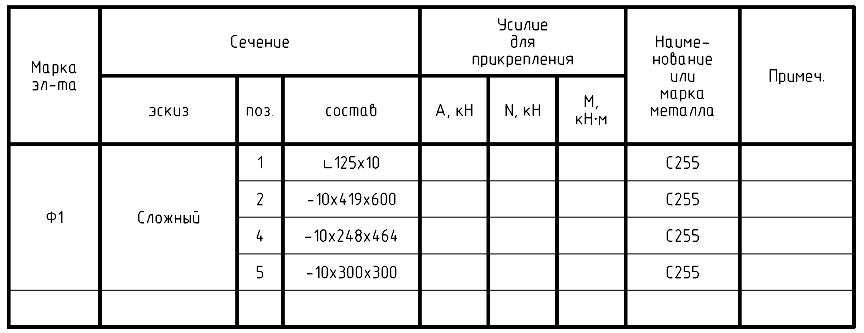

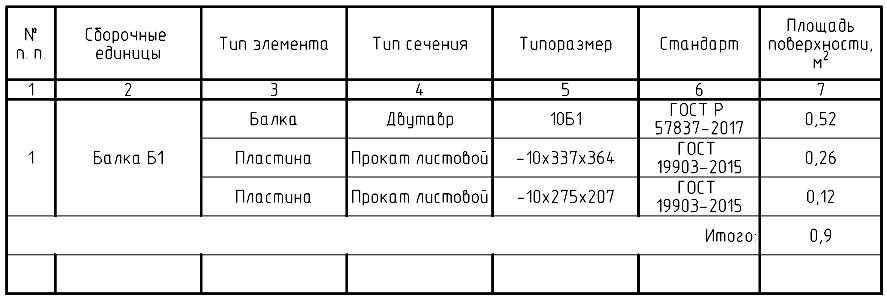

Ведомость элементов;
Спецификация металлопроката;
Спецификация элементов;
Групповая спецификация;
Групповая спецификация по форме 8;
Ведомость расхода стали;

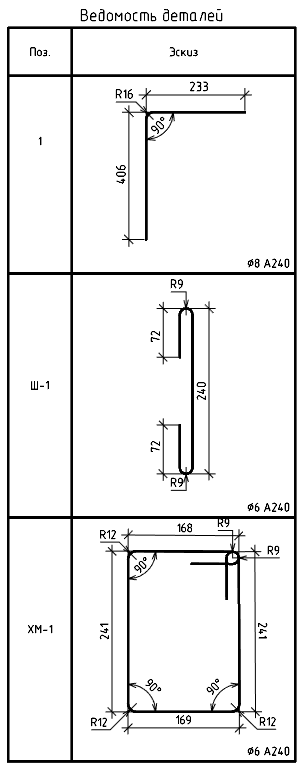

Ведомость деталей;

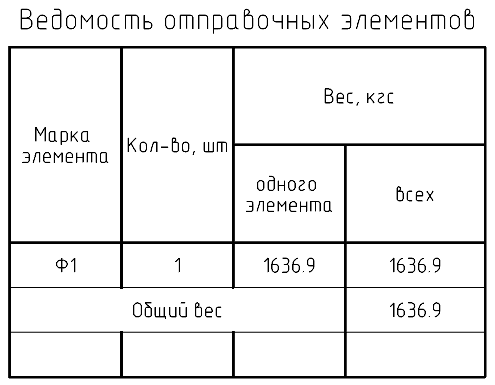

Ведомость отправочных элементов;

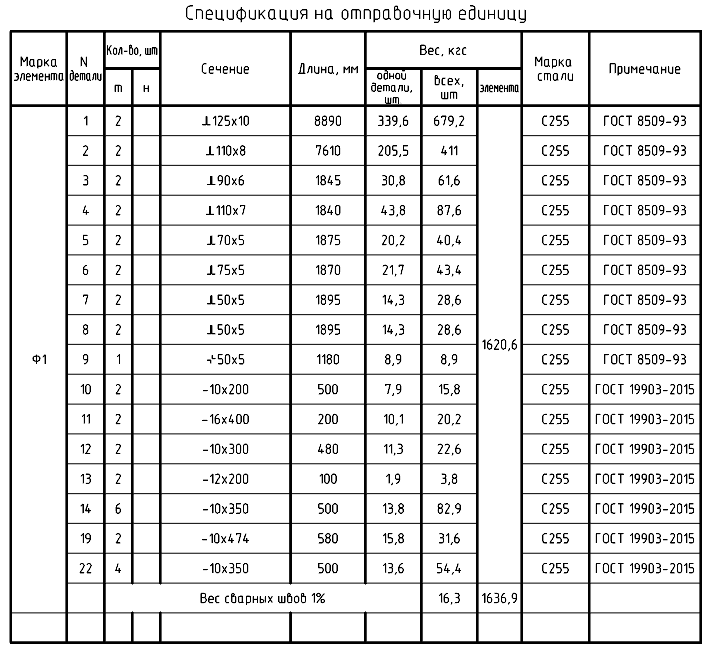

Спецификация на отправочную единицу;

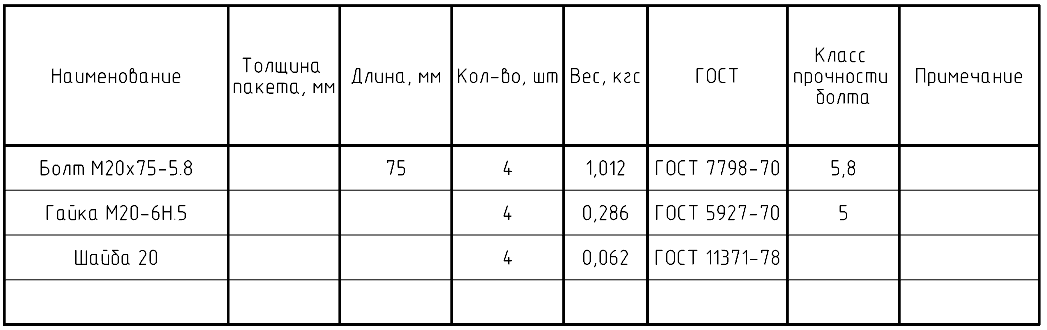

Ведомость монтажных метизов;
Ведомость окраски конструкц…
Конфигурации
Преимущества
Готовая библиотека изделий
База имеет состав из более 3000 параметрических объектов: серийные элементы конструкций, металлопрофили, детали крепления и т.д.
Менеджер проекта
Объединяет проектирование металлических и железобетонных конструкций, позволяет получить полную структуру вашего проекта.
Оформление по СПДС
В качестве элементов оформления и обозначения элементов используются элементы оформления модуля «СПДС».
Удобный интерфейс
Простой и интуитивно понятный интерфейс, который позволяет быстро освоить программу даже начинающим пользователям.
Инструменты для моделирования
2D/3D инструменты для моделирования металлических конструкций в одном решении
Объекты
Работа с параметрическими объектами программы
Назначение обозначений
Автоматическое назначение позиций, марок, выносок обозначения
Новые возможности
База элементов
Внедрены сварные двутавры переменного сечения.
Геометрия и свойства
- Добавлена возможность создавать штриховку и градиент на пластинах;
- Созданы условные виды профилей в сечении по реальной геометрии профиля.
Менеджер проектов и спецификации
- В редакторе спецификации для профилей проката внедрена опция «Типоразмер дробью, Длина»;
- Реализована ведомость окраски конструкций;
- Поддерживается возможность менять тип элемента с «Арматурное изделие» на «Набор стержней» – например, для Фонового армирования.
Команды
Добавлена новая команда «Ограждение», позволяющая вставить в чертеж ограждающую конструкцию.
Поддержка новейшей версии Платформы nanoCAD
nanoCAD Металлоконструкции 25 устанавливается на Платформу nanoCAD версии 25.

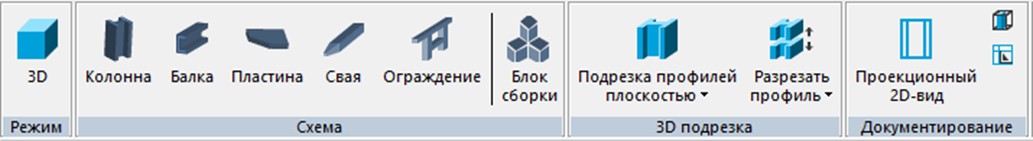

3D инструменты
Новые 3D инструменты для моделирования металлических конструкций
Режим 3D
При включении режима «3D» инструменты создания и редактирования проекта из объектов металлоконструкций переходят в режим 3D-проектирования. Создание трёхмерных объектов: Колоны, Балки, Пластины, Болтовые соединения, Сварные швы.
3D подрезка профилей
- Подрезка профилей плоскостью.
- Настраиваемая подрезка профиля плоскостью.
- Подрезка профилей контуром.
- Подрезка профиля деталью.

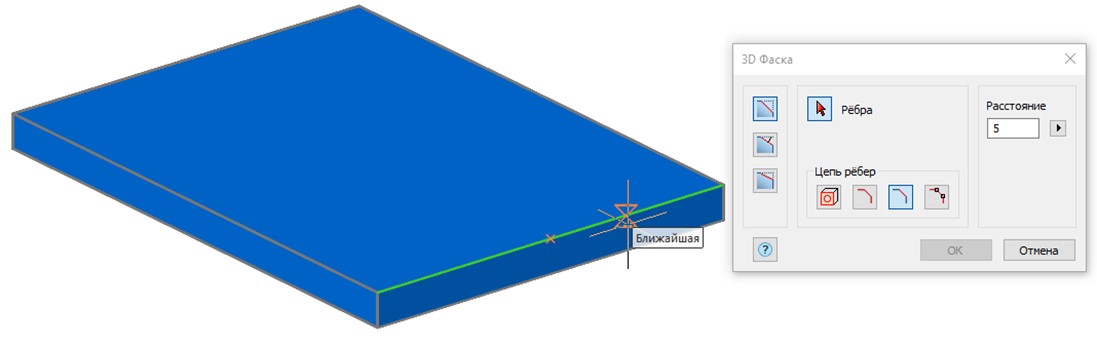

Модификация изделий инструментами платформы nanoCAD
Использование 3D инструментов платформы для редактирования геометрии объектов.
Создание графической документации с 3D модели
- Создание 2D проекционных видов с 3D модели.
- Настройка проекционных видов.
- Автообновление видовых проекций.
Добавлен диалог настройки групп в спецификации элементов
Реализован учет в ведомости окраски конструкций объекта «Ограждение»
Добавлены в настройки шаблоны спецификаций КМД
Добавлен в настройки шаблон «Ведомости окраски конструкций»
Добавлены в настройки автообновление спецификаций КМД
Добавлено в настройки автообновление «Ведомости окраски конструкций»
Добавлены в БД профили по ТУ 24.33.11-004-86770581-2019
Добавлены команды "Показать эл-ты в спецификации" и "Выбрать эл-ты на чертеже" для узла сборки
Добавлена в БД сетка по ГОСТ 5336-80
Добавлены в БД изделия для круглых колодцев по серии 3.900.1-14
Добавлены в БД анкер-шурупы HILTI типа HUS
Добавлена возможность добавлять прокат ГОСТ 2590-2006 в Менеджер проекта
В БД добавлен дополнительный вид профнастила с отображением граней
Системные требования
Графическая платформа
- Платформа nanoCAD
Конфигурация Standart Build или Pro
Процессор
- Минимальные требования: процессор с тактовой частотой 2 ГГц
- Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
- Минимальные требования: 4 Гб
- Рекомендуемые требования: 16 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
- Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD
Разрешение экрана
- Стандартные мониторы: 1920 x 1080
- Мониторы с высоким разрешением: до 3840 x 2160 (поддерживается в ОС Windows 10,11)
Сеть
- На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP
Операционная система
- Microsoft Windows 8.1, 10, 11, архитектура х64
- Astra Linux Special Edition, архитектура x86–64, очередное обновление 1.7, 1.8, уровни защиты: Базовый (Орел), Усиленный (Воронеж). Режим Максимальный (Смоленск) поддерживается с ограничениями
- Альт рабочая станция 10, К 10, архитектура x86–64
- РЕД ОС 7.3, 8, стандартная редакция, сертифицированная редакция, архитектура x86–64
- AlterOS 7.5, архитектура x86–64
- РОСА Хром 12
Дополнительное ПО
- Microsoft Office 2003, 2007, 2010, 2013, 2016
- OpenOffice.org 4.x
- LibreOffice
- Обозреватель Интернет
Файлы и документы
О разработчике
Российский разработчик инженерного программного обеспечения: технологий автоматизированного проектирования (САПР/CAD), информационного моделирования (ТИМ/BIM) и сопровождения объектов промышленного и гражданского строительства (ПГС) на всех этапах жизненного цикла, а также сквозной цифровизации всех процессов в производстве. Основанная в 1989 году, компания занимается разработкой и внедрением программного обеспечения, включая такие инструменты, как nanoCAD, иные инструменты САПР и инновационные решения для проектирования, редактирования и моделирования. nanoCAD – это мощная платформа, обладающая обширными функциональными возможностями, предназначенная для создания чертежей, 2D и 3D моделирования. Приложение пользуется большой популярностью среди инженеров, архитекторов и проектировщиков. Компания постоянно развивается, стремясь предложить инновационные решения и инструменты, которые удовлетворяют потребности специалистов в области инженерии и дизайна. Нанософт активно работает над созданием новых технологий, чтобы обеспечить эффективные инструменты для профессионалов, работающих в разнообразных сферах проектирования и моделирования. Мероприятия
Сертификаты и свидетельства
Документы, подтверждающие право на реализацию программного обеспечения, а также на проведение обучающих программ по представленному ПО.
Смотреть сертификатыПодпишитесь на рассылку и получайте первым информацию о предстоящих мероприятиях
Оставить заявку
Наш менеджер свяжется с вами для обсуждения запроса.
