Модуль nanoCAD «СПДС»
По запросу
Также получить консультацию по программному продукту можете через мессенджеры
Инструмент предназначен для интеллектуального оформления и редактирования чертежей согласно российским стандартам. Учтено более 20 норм оформления документации.
Все описаниеЗадачи
Создание архитектурно-строительных чертежей зданий и сооружений;
Оформление строительных чертежей;
Разработка детализированных планов этажей, сечений, фасадов и других конструктивных решений;
Создание и редактирование блоков архитектурных элементов и деталей.
О продукте
Модуль Платформы nanoCAD для оформления документации в строительной отрасли. Подходит как для классического 2D-проектирования, так и в качестве дополнения к BIМ/ТИМ
Модуль nanoCAD «СПДС» поставляется исключительно в комплектации Платформа nanoCAD в конфигурациях nanoCAD Standart Build и nanoCAD Pro.
Основные возможности модуля:
- Автоматизированное оформление чертежей согласно российским стандартам СПДС
- Обширная база параметрических объектов (металлические профили, ЖБИ, детали креплений)
- Инструменты для создания архитектурных поэтажных планов
- Автоматическое формирование спецификаций и ведомостей
- Интеграция с BIM-технологиями, включая поддержку формата IFC
- Возможность настройки под стандарты конкретного предприятия
- Инструменты интеллектуального редактирования объектов
Модуль значительно ускоряет процесс разработки проектной и рабочей документации, обеспечивая высокое качество оформления и соответствие нормативным требованиям. Он может использоваться как самостоятельно для 2D-проектирования, так и в связке с BIM-решениями для оформления документации, полученной из информационных моделей
Задачи
Создание архитектурно-строительных чертежей зданий и сооружений.
Оформление строительных чертежей.
Разработка детализированных планов этажей, сечений, фасадов и других конструктивных решений.
Создание и редактирование блоков архитектурных элементов и деталей.
Возможности

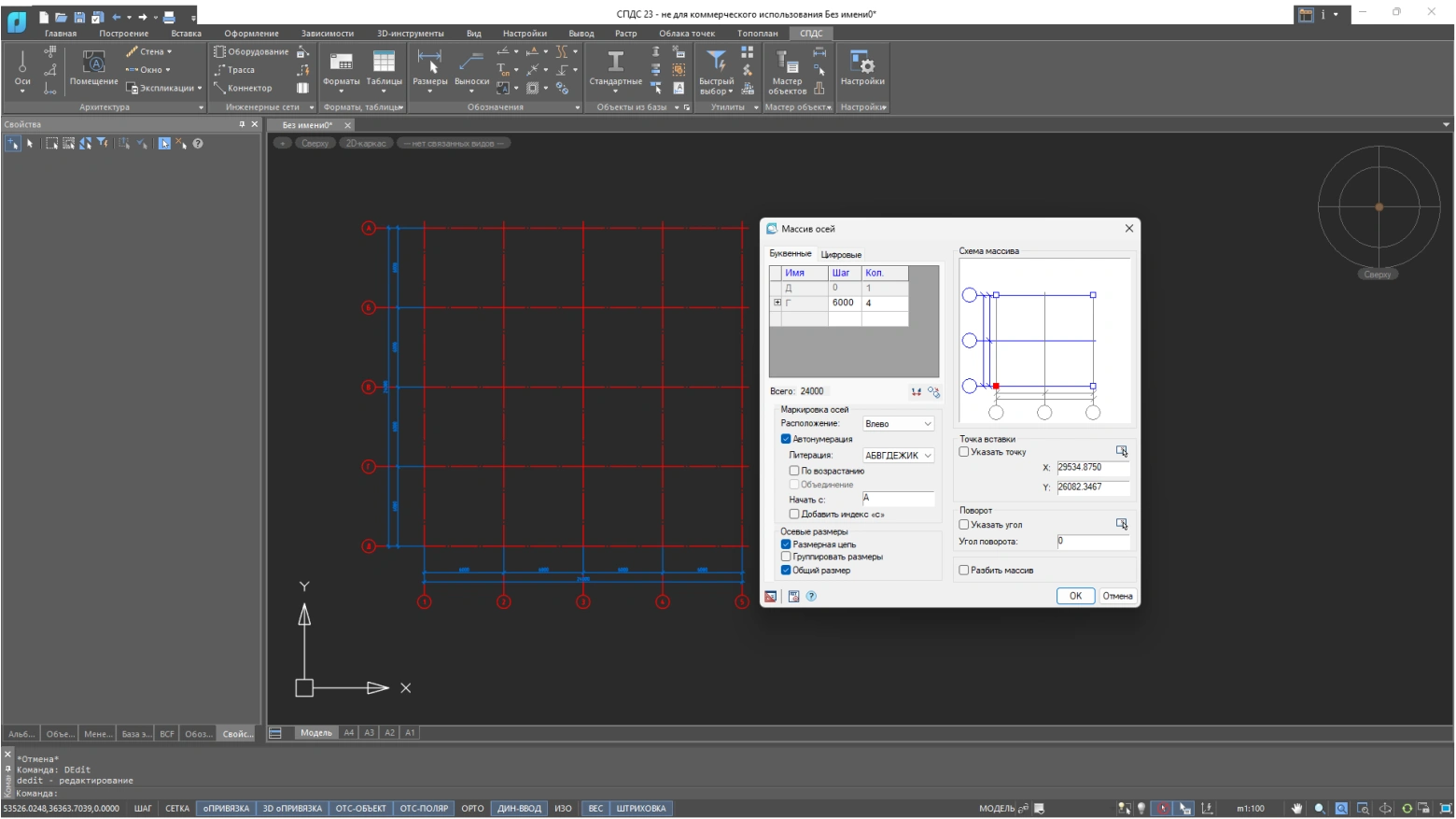

Координационные оси
Наборы специальных инструментов для автоматической отрисовки координационных осей. В объектах поддерживается автоматическая нумерация согласно ГОСТ, автоматически устанавливаются ассоциативные размеры.

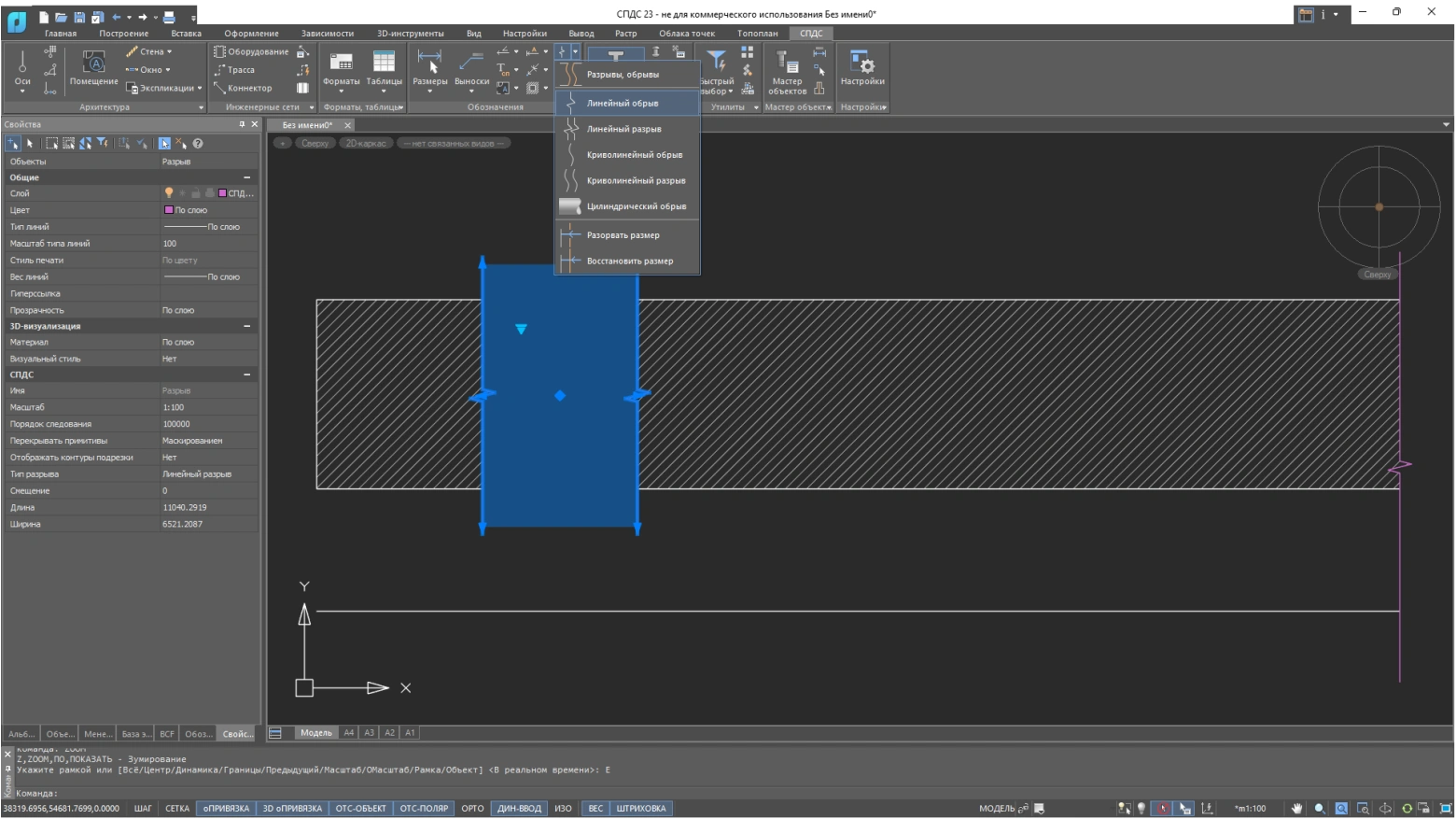

Разрывы, обрывы
Инструменты группы «Разрывы и обрывы» автоматически скрывают часть геометрии на чертеже.

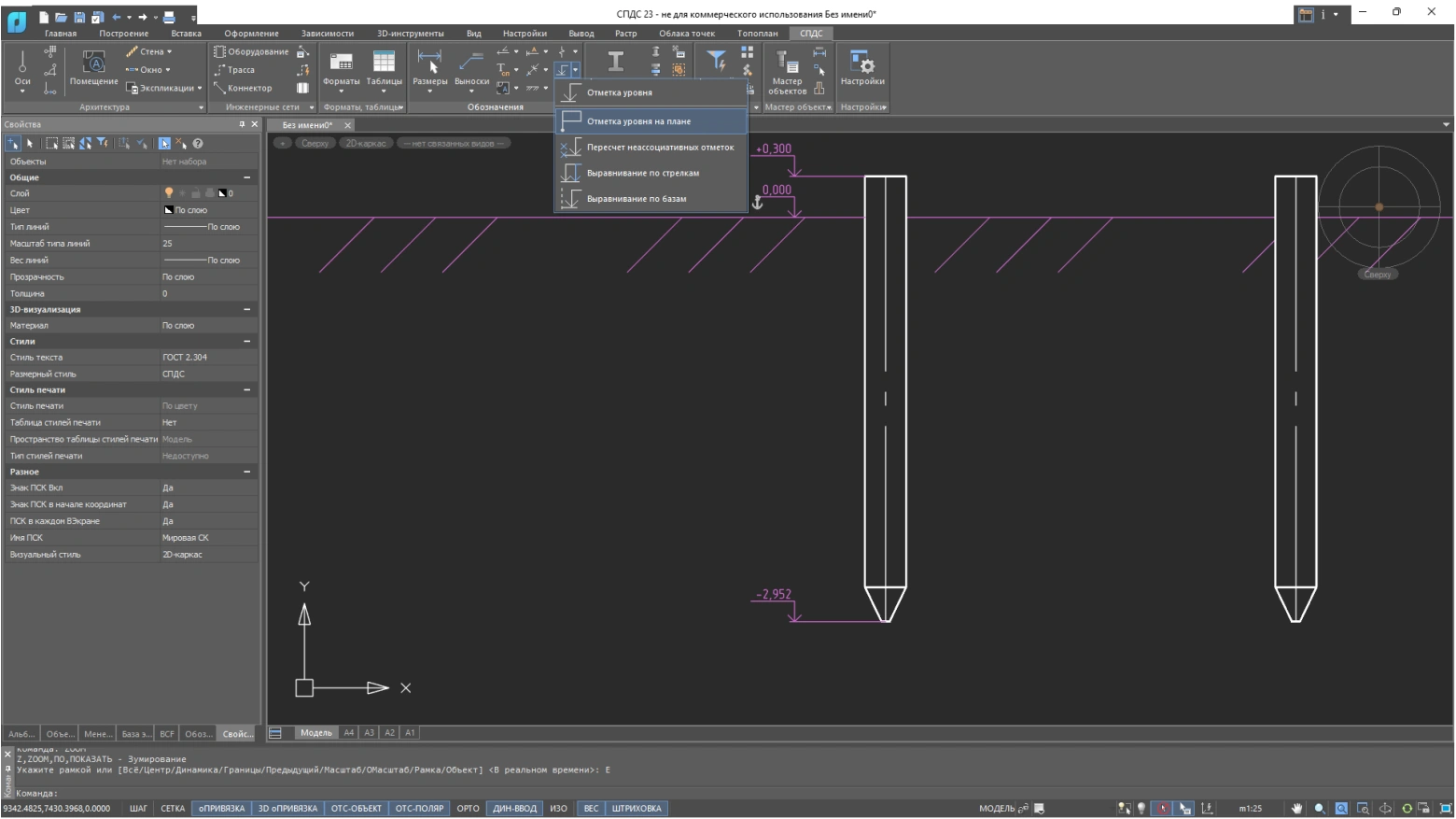

Отметки уровня
Значение отметки вычисляется автоматически и составляет расстояние по оси Y от точки вставки базовой отметки уровня до указанной точки отметки уровня (для базовой отметки значение по умолчанию равно 0).

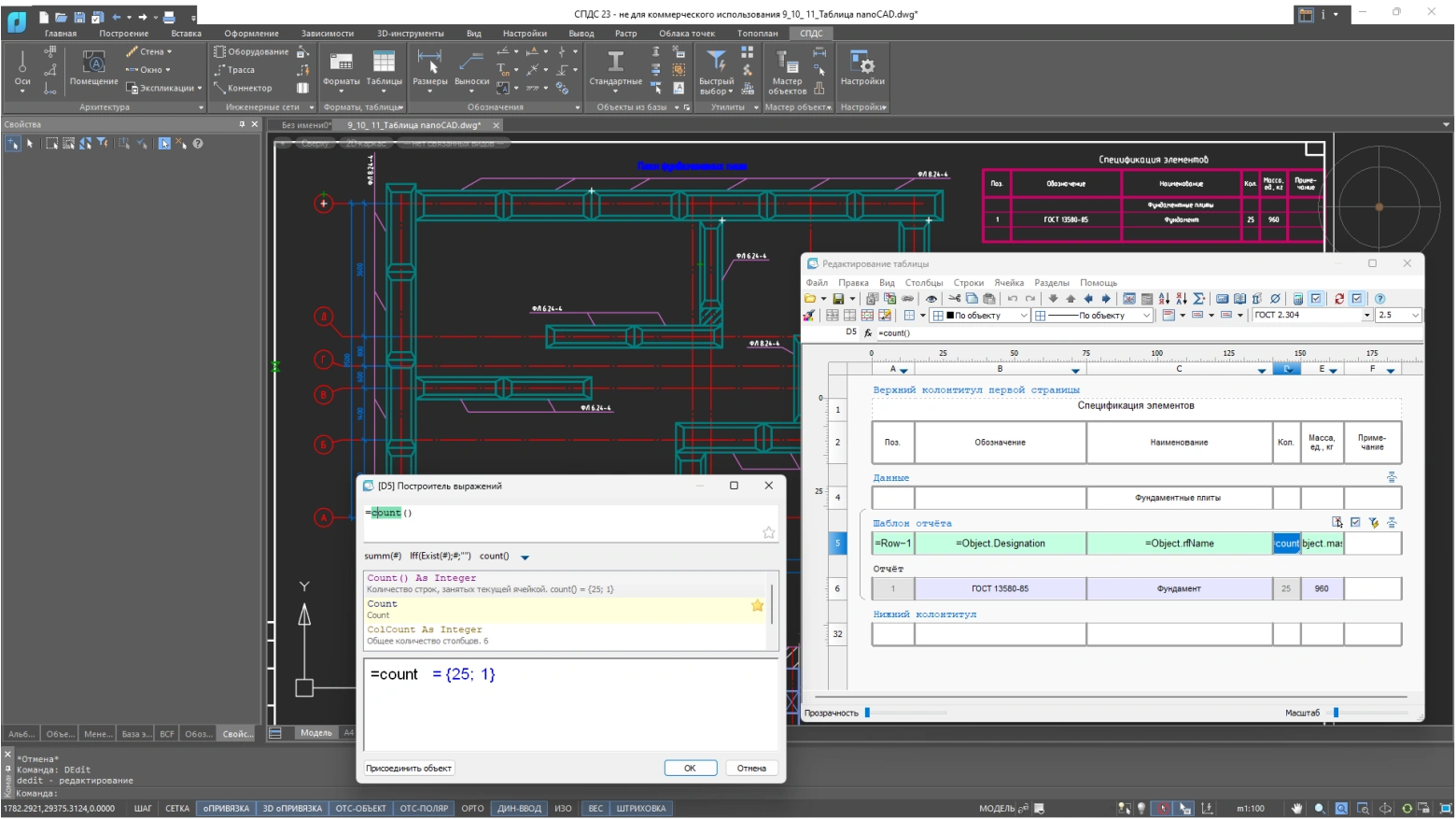

Автоматические отчеты
С помощью инструмента Автоматические отчеты можно получить информацию в табличной форме из различных объектов чертежа, включая линии, полилинии, блоки, объекты оформления СПДС, а также универсальные маркеры и параметрические объекты. При этом между объектами и отчетом выстраивается двусторонняя связь, которая позволяет вносить в объекты изменения через таблицу.

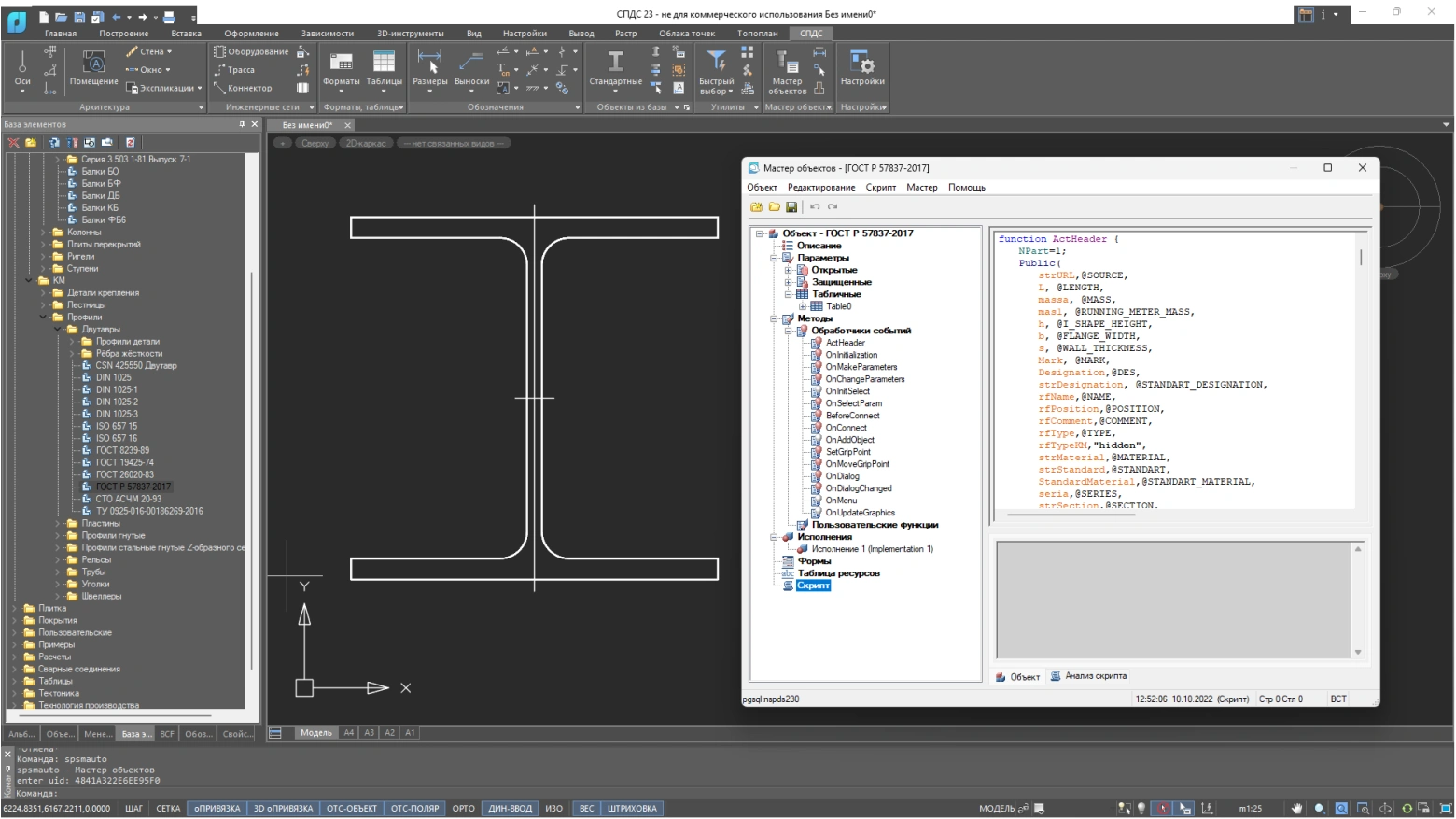

Мастер объектов и параметрические объекты
Параметрический инструмент для создания типовых деталей. Распознаёт пользовательскую графику и позволяет указывать табличные параметры. Поддерживает создание нескольких видов и исполнений, пользовательских диалогов для стандартных деталей, а также контуров подавления для перекрытия примитивов.

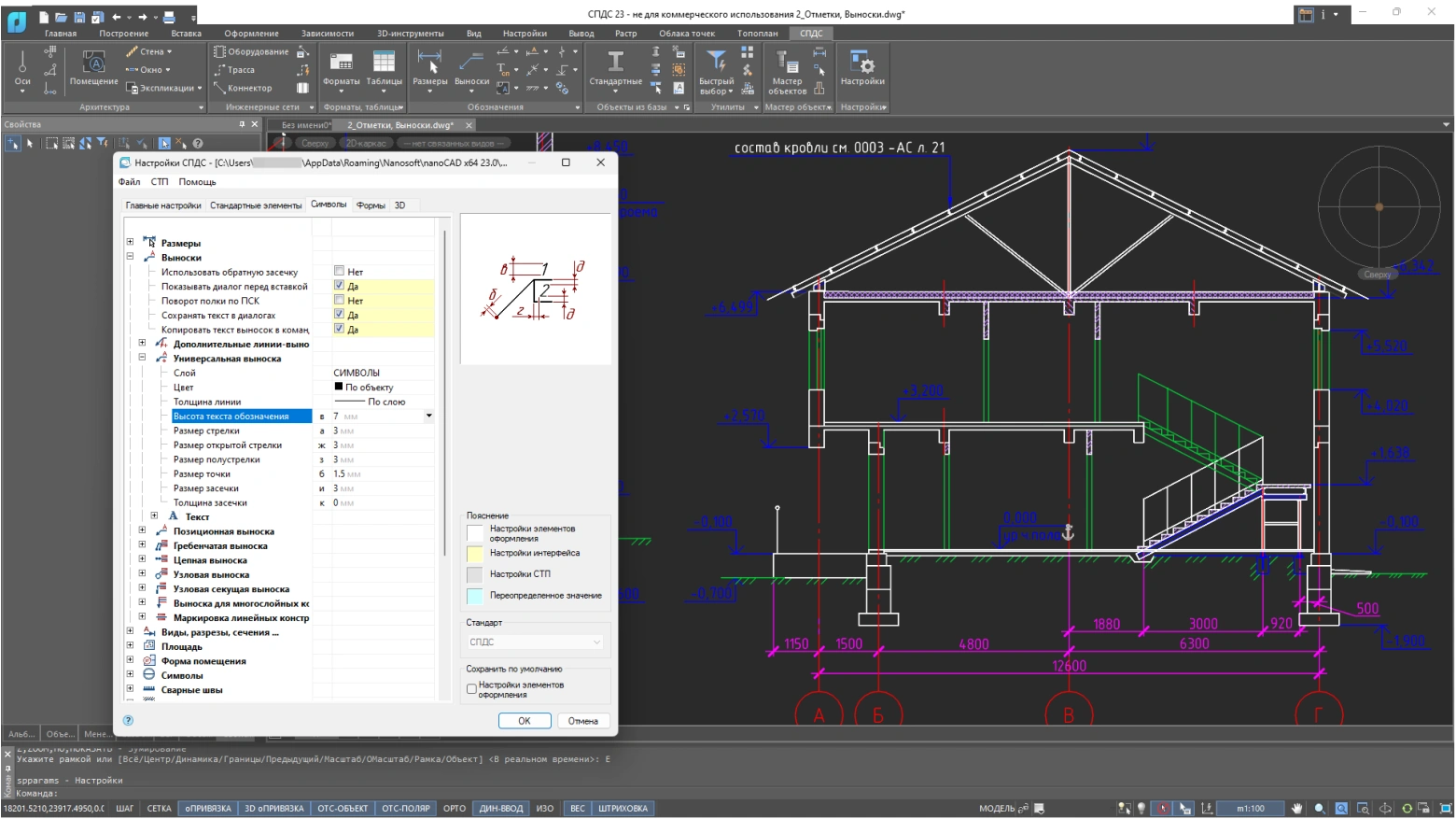

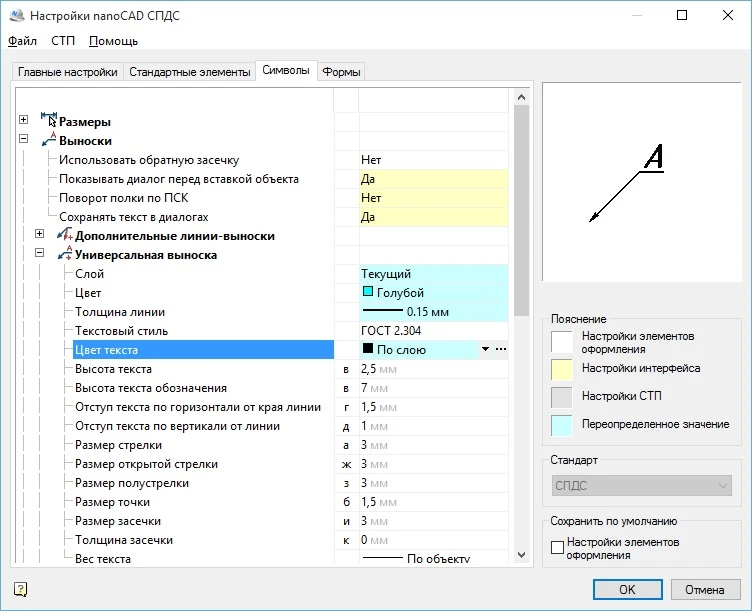

Настройка оформления

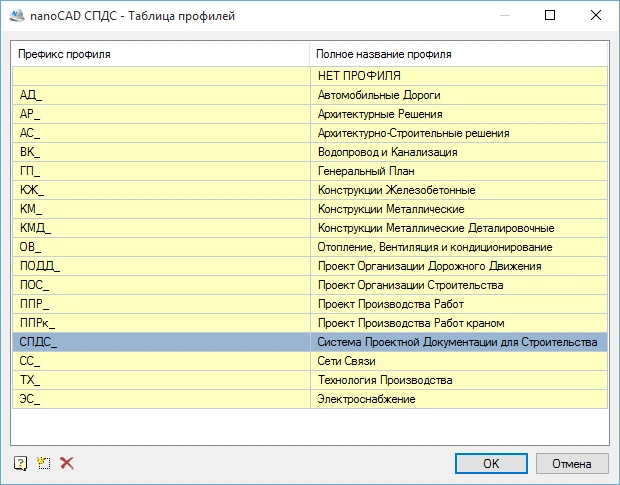

Все элементы оформления имеют гибкие настройки: можно изменить шрифты, типы линий, толщину элементов и даже слои, на которые будут автоматически добавляться объекты. Это удобно при использовании общего стандарта предприятия.

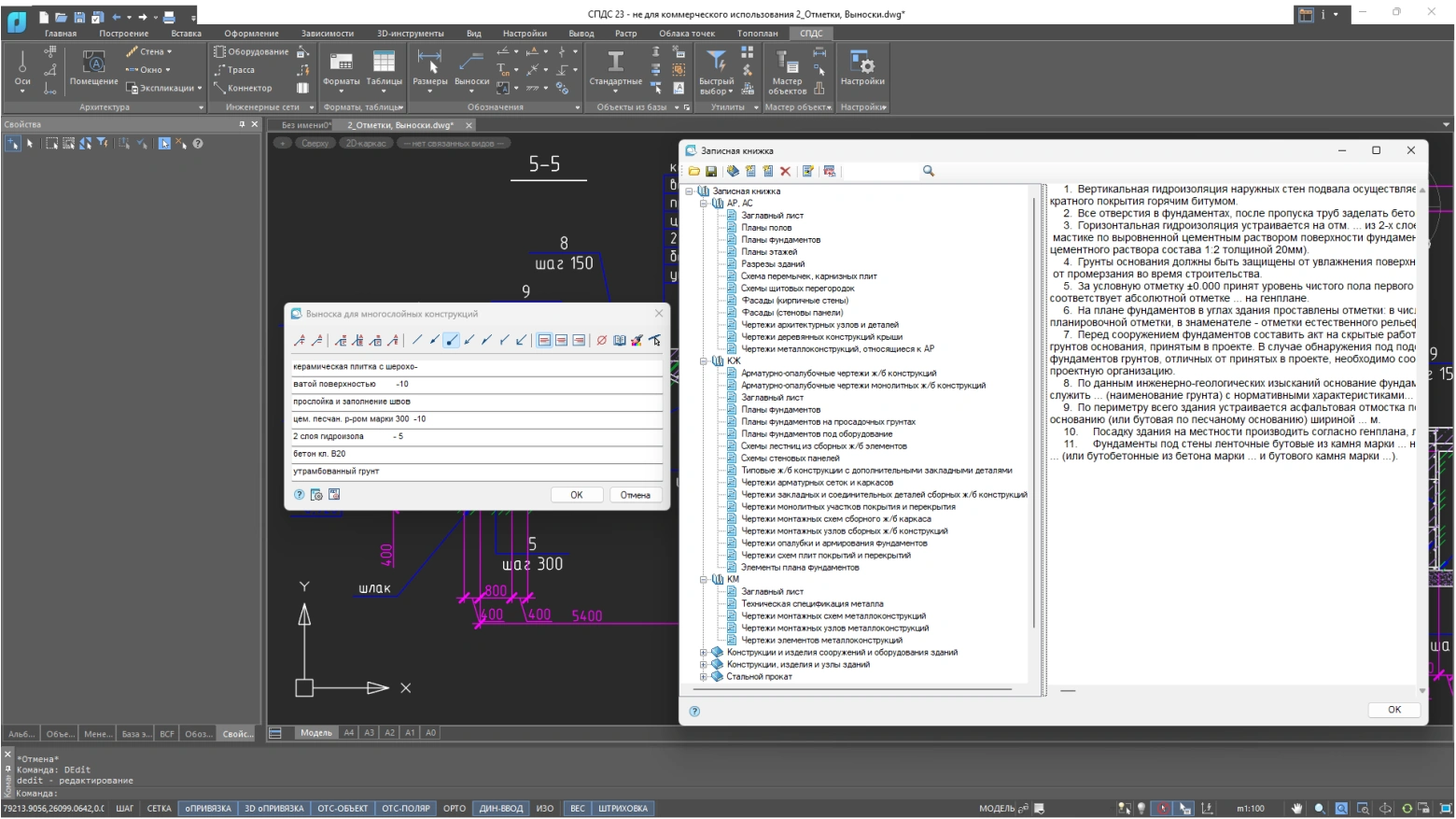

Записная книжка
Для ввода постоянно повторяющихся типовых текстовых выражений (аббревиатур, символов и т.д.) применяется инструмент «Записная книжка». Инструмент интегрирован в диалоговые окна элементов оформления СПДС.

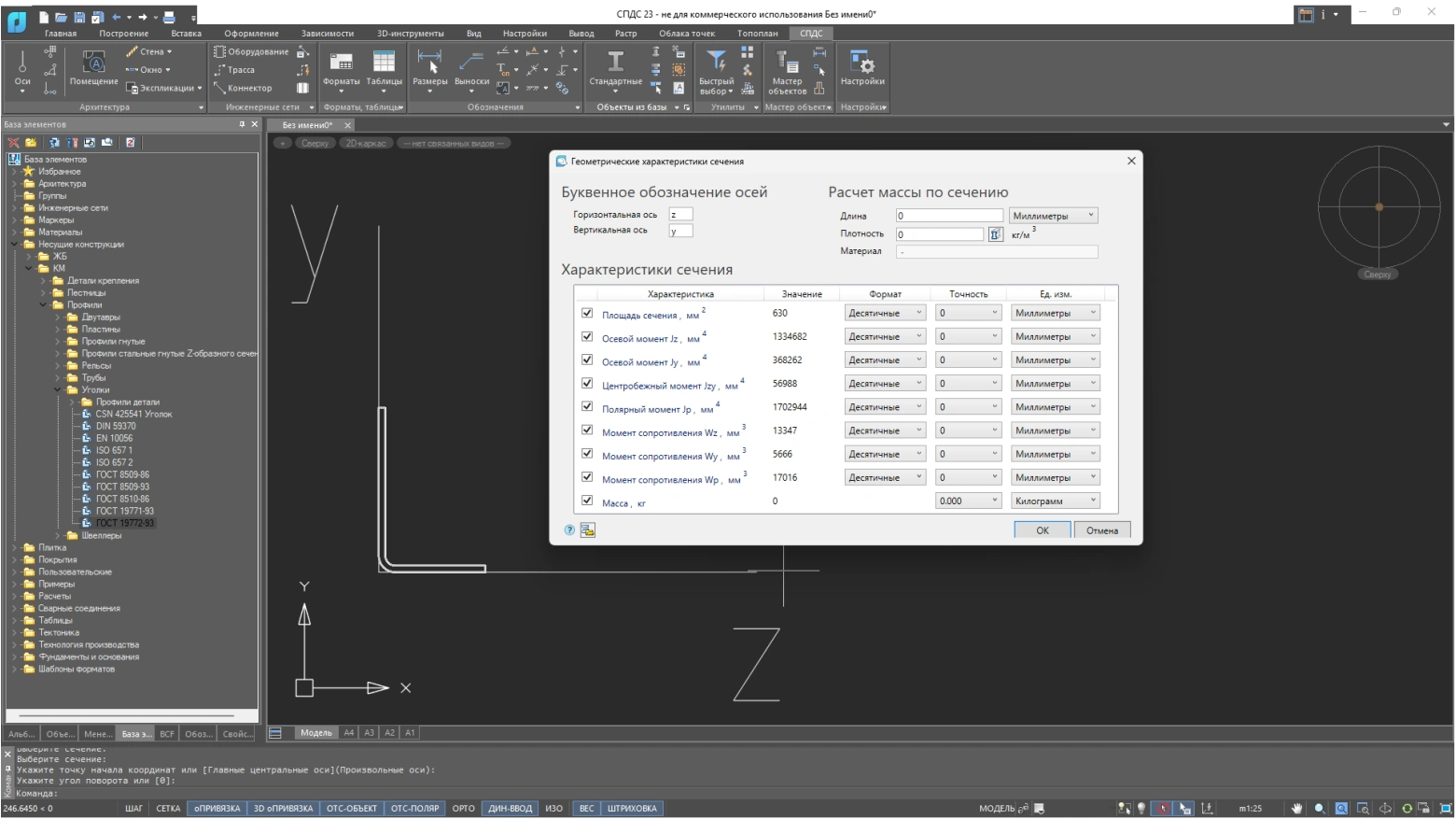

Геометрические характеристики сечения
Функция позволяет получить масс-инерционные характеристики любого замкнутого контура. Для каждой характеристики можно настраивать точность и единицы измерения, а расчет характеристик выполнять относительно любых осей.

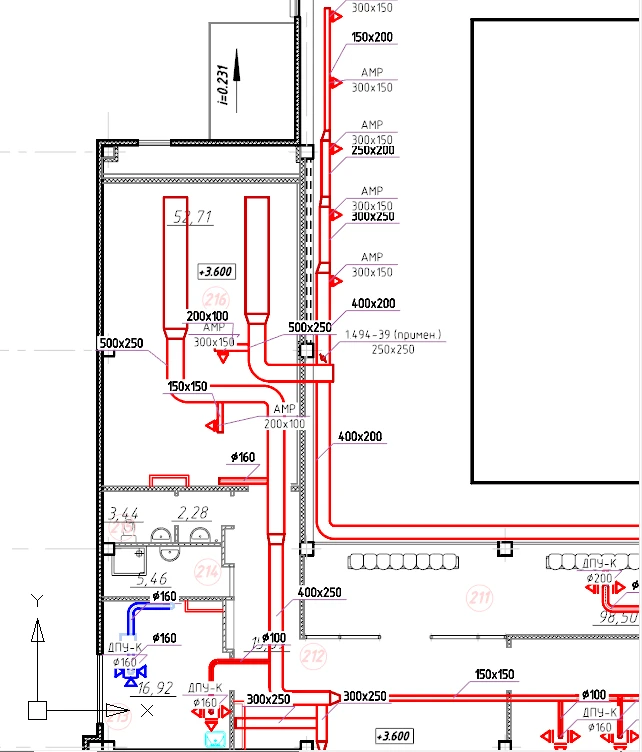

Все необходимое для оформления чертежей по стандартам СПДС
Основной функцией nanoCAD СПДС является оформление проектно-конструкторской документации в соответствии со стандартами СПДС. Программа содержит богатый инструментарий на основе технологии интеллектуального чертежа для автоматизации рутинных операций по оформлению готовых чертежей: планов, фасадов, разрезов, сечений, видов, узлов и т.д. Средствами nanoCAD СПДС наносятся все необходимые элементы офо…
Полная поддержка формата *.dwg
nanoCAD СПДС обеспечивает поддержку всех актуальных версий формата *.dwg (от DWG R11 до DWG2017). Абсолютная совместимость по формату файла позволяет поддерживать объемное отображение 3D-объектов, созданных в сторонних приложениях. Формат *.dwg является собственным форматом программы, все файлы сохраняются именно в нем. Графическое ядро представляет собой основу технологии интеллектуального чертеж…
Полноценная работа по созданию двумерных чертежей
В состав функций платформы nanoCAD включено все необходимое при формировании двумерных чертежей. Программа предназначена для оформления готового чертежа, но пользователи могут создать чертеж и с чистого листа. Привычные инструменты помогут разработать чертеж любой сложности, отредактировать его, нанести размеры, поработать с многострочным или однострочным текстом, растром, внешними ссылками, блока…

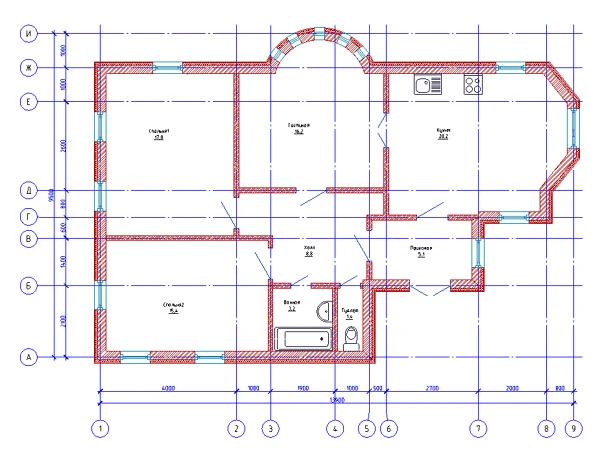

Поэтажные планы
Модуль «Архитектура» предоставляет возможность вычерчивать поэтажные планы с применением специальных инструментов и объектов. Основные инструменты и возможности модуля:
линейные и дуговые сегменты при построении стен;
настройка шаблонов стен – геометрии построения, толщины и состава материалов, штриховки, порядка построения и приоритета слоев и т.д.;
инструменты редактирования сте…

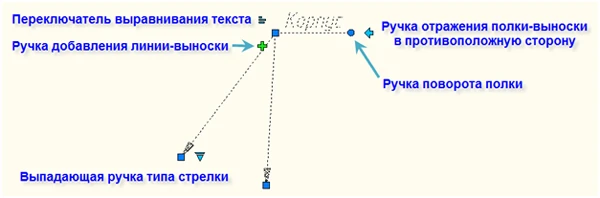

Полная параметризация и высокий интеллект элементов оформления
Объекты nanoCAD СПДС обладают интеллектуальными свойствами, которые проявляются при взаимодействии объектов друг с другом и при редактировании. Объекты представляются единым набором примитивов, которые их составляют, и работают как единое целое. Специальные «ручки» позволяют растягивать, перемещать, поворачивать объект или изменять его геометрию путем других манипуляций, но при этом объект …

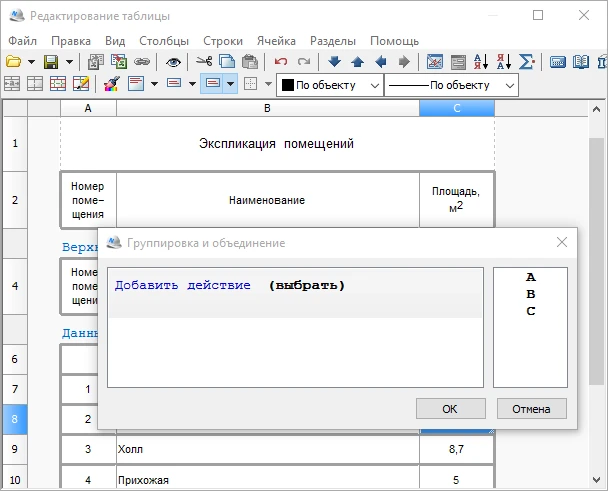

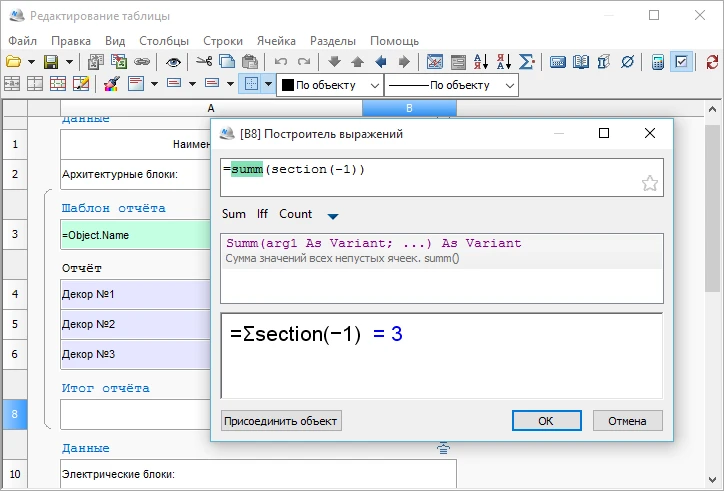

Автоматизация работы с табличными формами и связь с ними данных чертежа

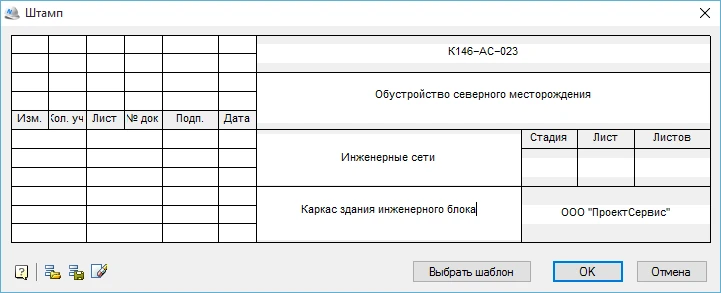

nanoCAD СПДС предлагает мощные средства создания и редактирования таблиц и текста. В программе содержатся готовые шаблоны наиболее распространенных табличных форм и стандартных форматок чертежей. Все форматки полностью стандартизованы. Кроме того, всегда есть возможность создать собственную форматку и штамп – например, с заполненными сведениями о компании.
В базе данных прог…

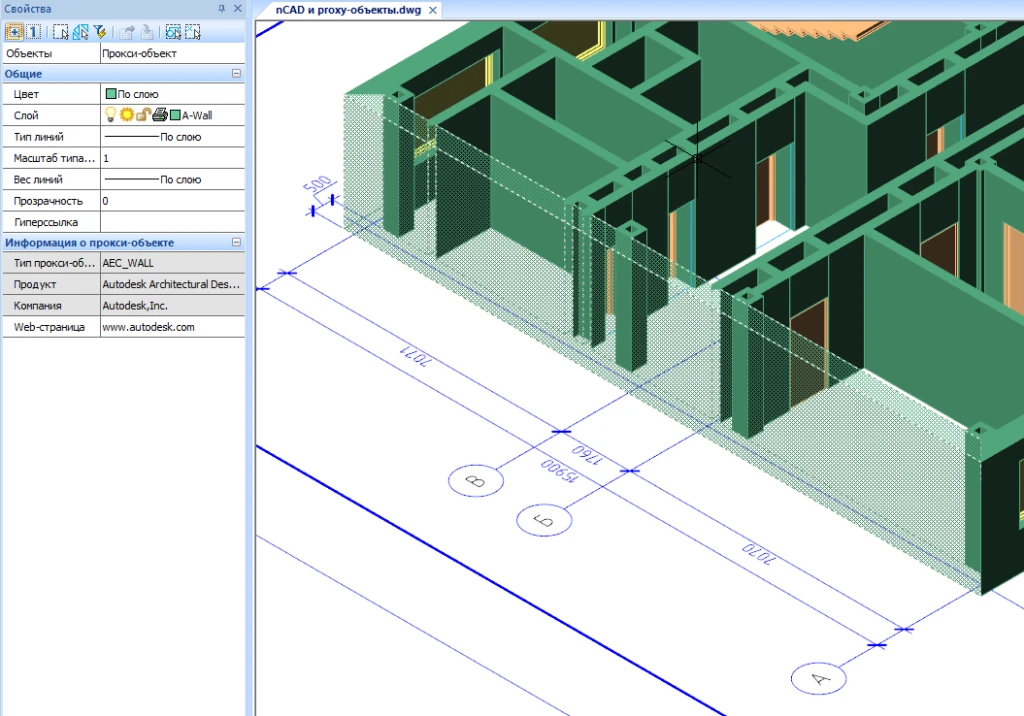

Использование программы в составе средств комплексной автоматизации
Новая методика работы с *.dwg-форматом обеспечила возможность реализации технологии транзитного хранения данных, которая позволяет защитить целостность описания параметрических интеллектуальных объектов, созданных в других приложениях, внутри формата *.dwg (так называемые метаданные). После редактирования в nanoCAD СПДС файл может быть возвращен в эти приложения без потери описания созданных там о…
Конфигурации
Преимущества
Библиотеки параметрических объектов
Большой выбор параметрических стандартных элементов (ГОСТ, ОСТ, DIN и ISO). В сочетании с возможностью создания пользовательских типовых элементов это позволяет значительно сократить сроки разработки проекта, максимально уменьшить объем рутинной работы и полностью сконцентрироваться на инженерном творчестве.
Поддержка BCF
Формат BCF (BIM Collaboration Format) используется в области строительства и архитектуры для обмена информацией и совместной работы над проектами в формате BIM. BCF позволяет различным участникам проекта добавлять комментарии, замечания и отметки на трехмерную модель проекта. Фиксируйте изменения в проекте и отслеживайте их историю.
Утилиты оформления
Мы собрали самые полезные инструменты для автоматизации рутинных операций. Вы сможете объединить отдельные отрезки и тексты в таблицу nanoCAD, автоматически пронумеровать любой объект чертежа, увеличить/уменьшить выделенную графику с помощью команды Копировать фрагмент или создать собственный объект с вычисляемыми свойствами.
