nanoCAD BIM СКС
от 62 900 ₽
Также получить консультацию по программному продукту можете через мессенджеры
nanoCAD BIM СКС предназначен для автоматизированного проектирования структурированных кабельных систем промышленных и гражданских объектов.
Все описаниеЗадачи
Проектирование структурированных кабельных систем различной сложности;
Автоматическая маркировка оборудования, формирование выносок и сечений;
Автоматическая трассировка кабелей по кабельным трассам;
Автоматические проверки модели на корректность ее построения.
О продукте

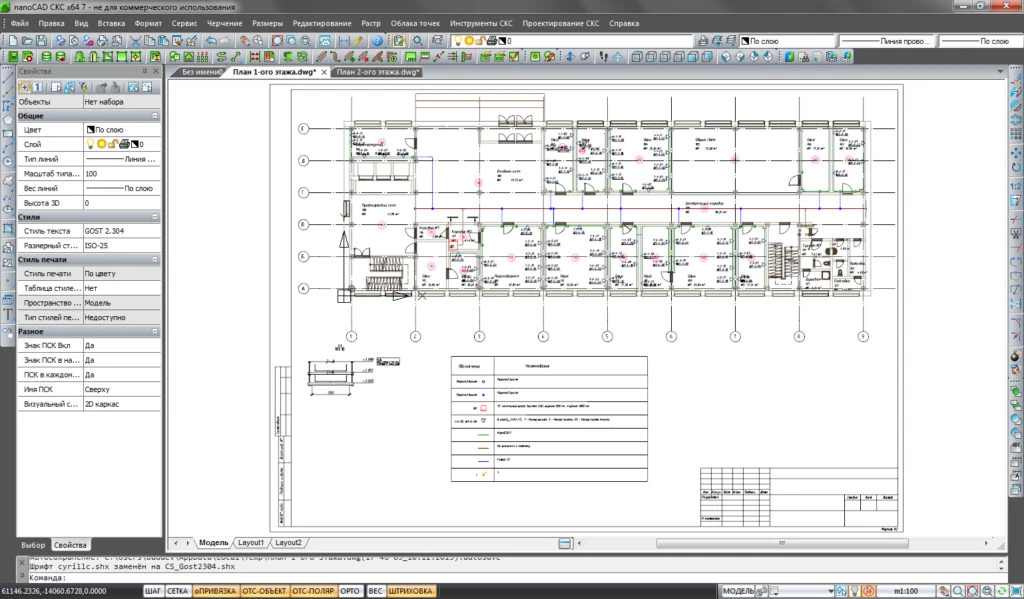

Специализированное программное обеспечение nanoCAD BIM СКС – инструмент, позволяющий повысить эффективность труда при проектировании структурированных кабельных систем, на сленге проектировщиков – «слаботочки». Наличие собственного графического ядра делает nanoCAD BIM СКС независимым от других графических систем, поддержка формата *.dwg способствует обмену информации со смежниками и заказчиками.
В nanoCAD BIM СКС сочетаются удобный, специально сконструированный интерфейс, точно подобранные и настроенные инструменты графического отображения, а также средства для выполнения необходимых расчетов при подборе оборудования.
Задачи
Проектирование структурированных кабельных систем различной сложности.
Автоматическая маркировка оборудования, формирование выносок и сечений.
Автоматическая трассировка кабелей по кабельным трассам.
Автоматические проверки модели на корректность ее построения.
Автоматические расчеты модели и оборудования.
Автоматическая и ручная расстановка оборудования.
Возможности
Инструменты для работы с трассами
Команды «Проложить трассу с каналом», «Проложить от…» и «Соединить объекты» объединены в одну группу команд «Проложить»;

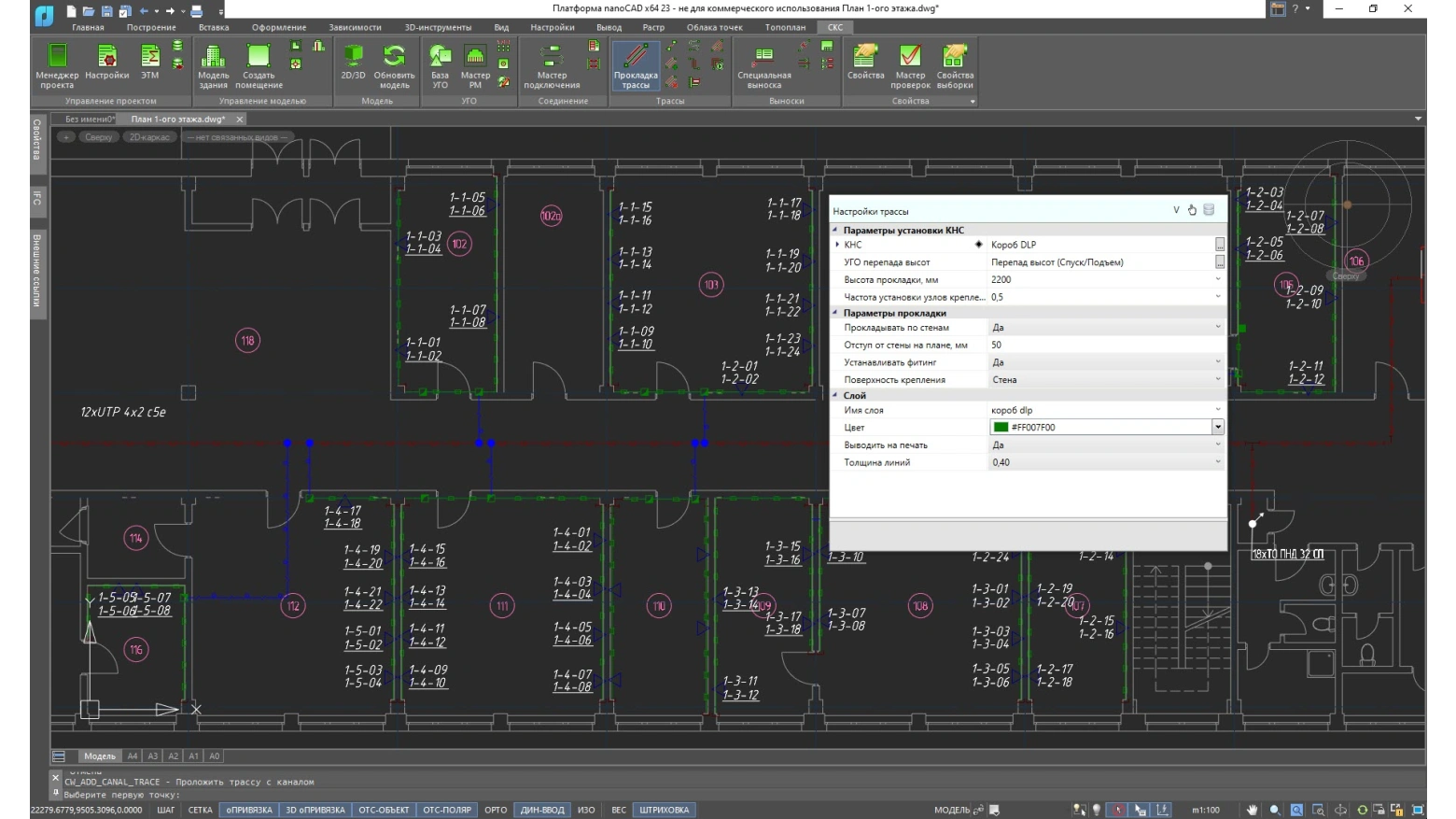

Свойство «Забирать высоту объекта/трассы» в диалоге «Настройка трассы». Если свойство установлено в значение «Да», то при прокладке трассы будет задана высота объекта, от которого она ведется;
Свойство «Прокладывать в опусках» диалоге «Настройка трассы». Если свойство уст…
Группа команд «Изменить высоту»
Группа команд «Изменить высоту», состоящая из:
команды «Изменить высоту», изменяющей высоту установки/прокладки выбранных объектов/трасс, имеющих в свойствах высоту установки или высоту прокладки;
команды «Изменить высоту трасс», изменяющей высоту прокладки только выбранных трасс, даже если в выборе есть объекты, имеющие в свойствах высоту установки;
команды «Изменить высоту объектов», изменя…
Редактирования выносок
Команда редактирования выносок (CW_NOTE_CONFIG).
Модернизация маркеров
Выгрузка оборудования по маркерам во вложенных объектах, таких как шлейфы и узлы крепления лотков.
Вывод документов
Вывод документов напрямую в файлы DOCX и XLSX. Для генерации документов больше не требуется наличие установленных на ПК офисных приложений. При этом кратно возросла скорость вывода документов.

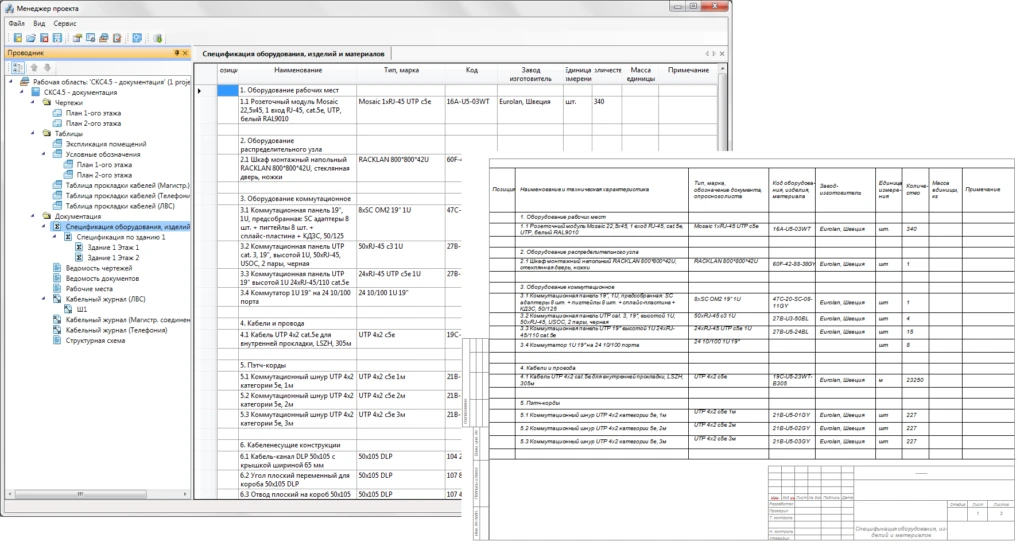

Документирование проекта
nanoCAD BIM СКС позволяет не только минимизировать ошибки при проектировании, но и получить в автоматизированном режиме сформированные отчетные документы в соответствии с отечественными стандартами и выгрузить их либо на поле чертежа, либо во внешние системы Microsoft Office, OpenOffice.org. В частности, пользователь в любой момент может получить следующие согласованные документы:
…
Организация работы

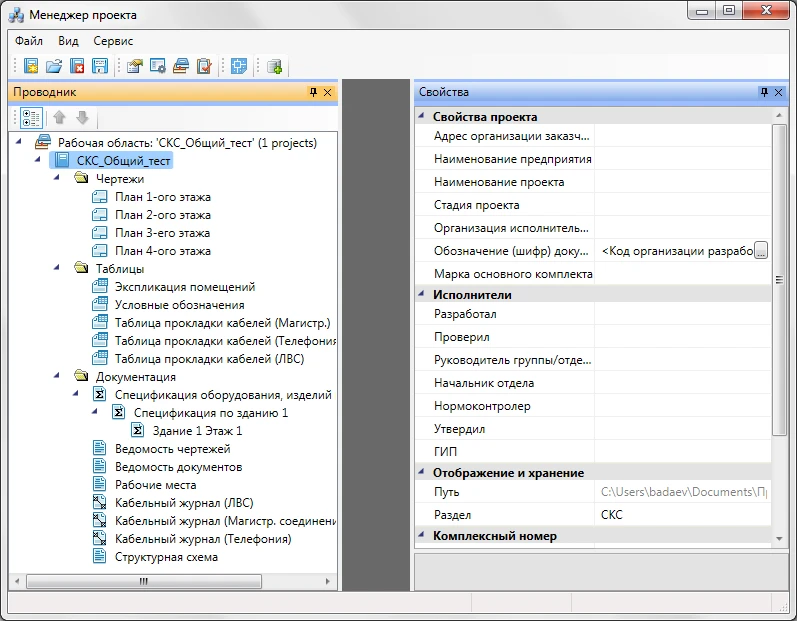

Одним из факторов успешного выполнения проекта является доступ к информации по проекту. Работа в nanoCAD BIM СКС построена вокруг инструмента Менеджер проекта – фактически центральной базы данных проекта, которая содержит чертежи, автоматически формируемые отчеты и результаты расчетов, а также позволяет собрать все необходимые документы для выполнения проекта (техническое задание, пояснитель…
Ядро системы
nanoCAD – российская универсальная САПР-платформа, содержащая все необходимые инструменты базового проектирования и выпуска чертежей.
Удобство и «дружественность» nanoCAD обеспечиваются принятыми традиционными методами работы и знакомым интерфейсом. Освоить платформу nanoCAD сможет практически любой проектировщик, имеющий опыт работы в популярных САПР: меню, иконки кнопок, панели и командная стро…
Выгрузка модели в IFC
Реализация основного принципа OpenBIM-проектирования: создание единой информационной модели проектируемой системы с помощью наиболее подходящих и проверенных временем инструментов. Благодаря поддержке экспорта в обменные файлы стандарта IFC информационные модели структурированных кабельных систем, выполненные в nanoCAD BIM СКС, легко встраиваются в общую модель проектируемого объекта, реализованну…

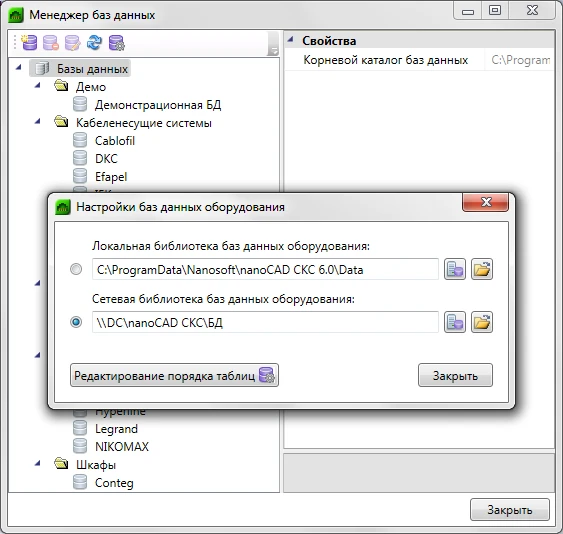

Работа с базами данных производителей оборудования

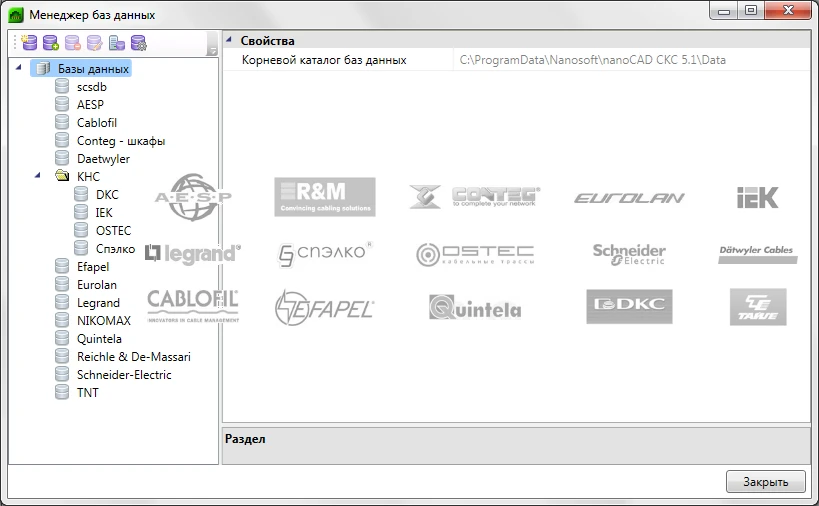

К nanoCAD BIM СКС прилагаются базы данных производителей структурированных кабельных систем, шкафов и кабеленесущих систем. Все базы легко редактируются и пополняются. Кроме того, для группы пользователей можно организовать на сервере общую сетевую библиотеку баз данных оборудования. При запуске программы локальные базы синхронизируются с сетевой, что позволяет работать даже без сетевого подключен…
Работа с электротехнической моделью
В проекте все соединения включаются в единую электротехническую модель (ЭТМ), которая позволяет быстро и безошибочно создать соединения как горизонтальной, так и магистральной подсистемы здания.
Создание системы кабельных каналов
Используются три основных типа кабельных каналов: лотки, трубы и короба. Проводится автоматический подбор соединительных элементов: тройников, поворотов, отводов, заглушек. При работе с лотками подбираются и установочные элементы для их крепления.
Автоматическая расстановка рабочих мест

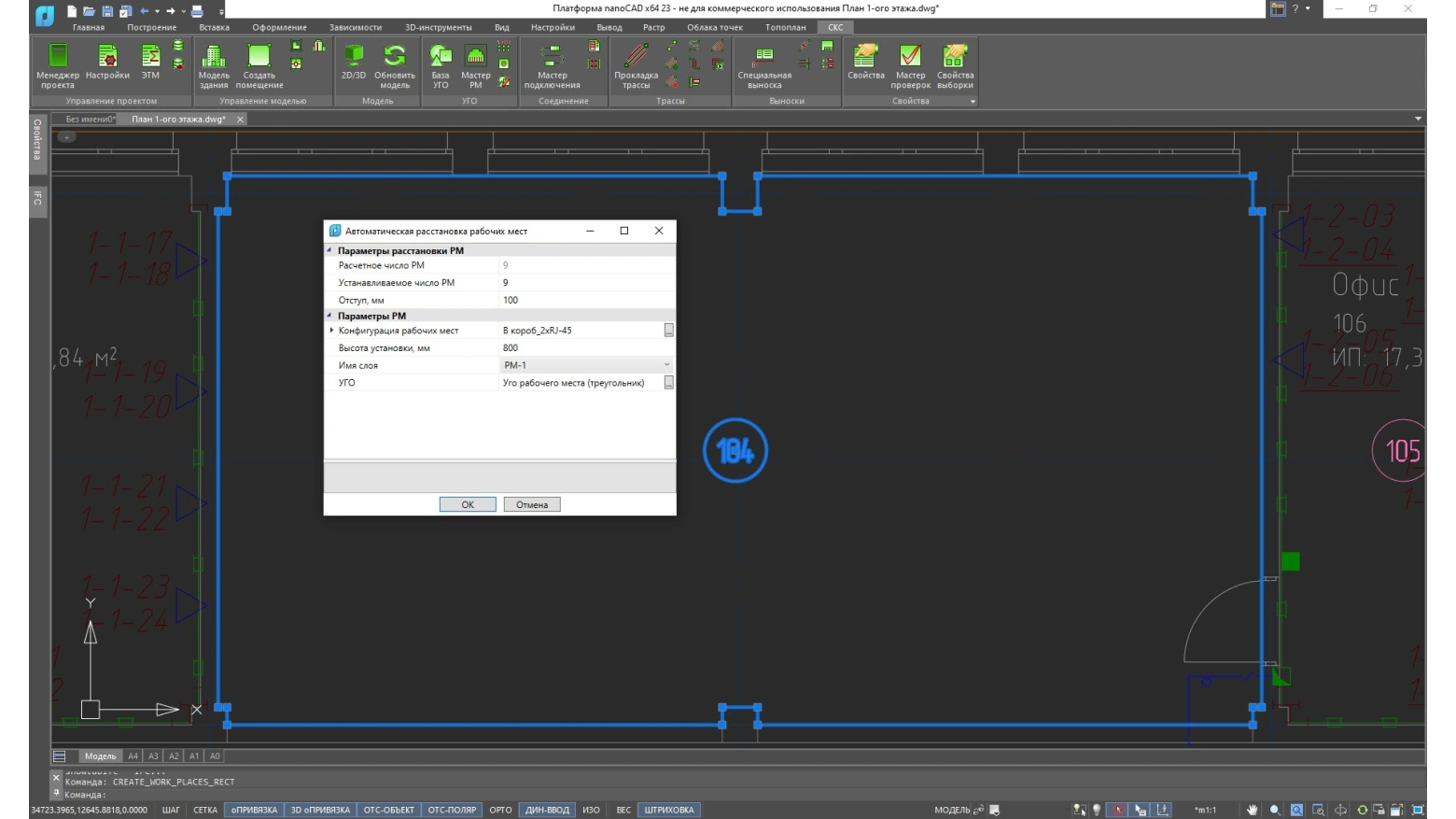

Рабочие места могут устанавливаться вручную или в автоматическом режиме. Автоматическая установка возможна как для одного помещения – с точной настройкой количества рабочих мест, так и для нескольких выбранных помещений – с учетом их площади, а также площади на одно рабочее место, заданной для этих помещений.
Подсистемы СКС
Согласно ГОСТ Р 53246-2008 в nanoCAD BIM СКС представлены следующие подсистемы СКС:
- горизонтальная подсистема;
- магистральная подсистема;
- подсистема рабочего места;
- подсистема;
- телекоммуникационной;
- администрирование.

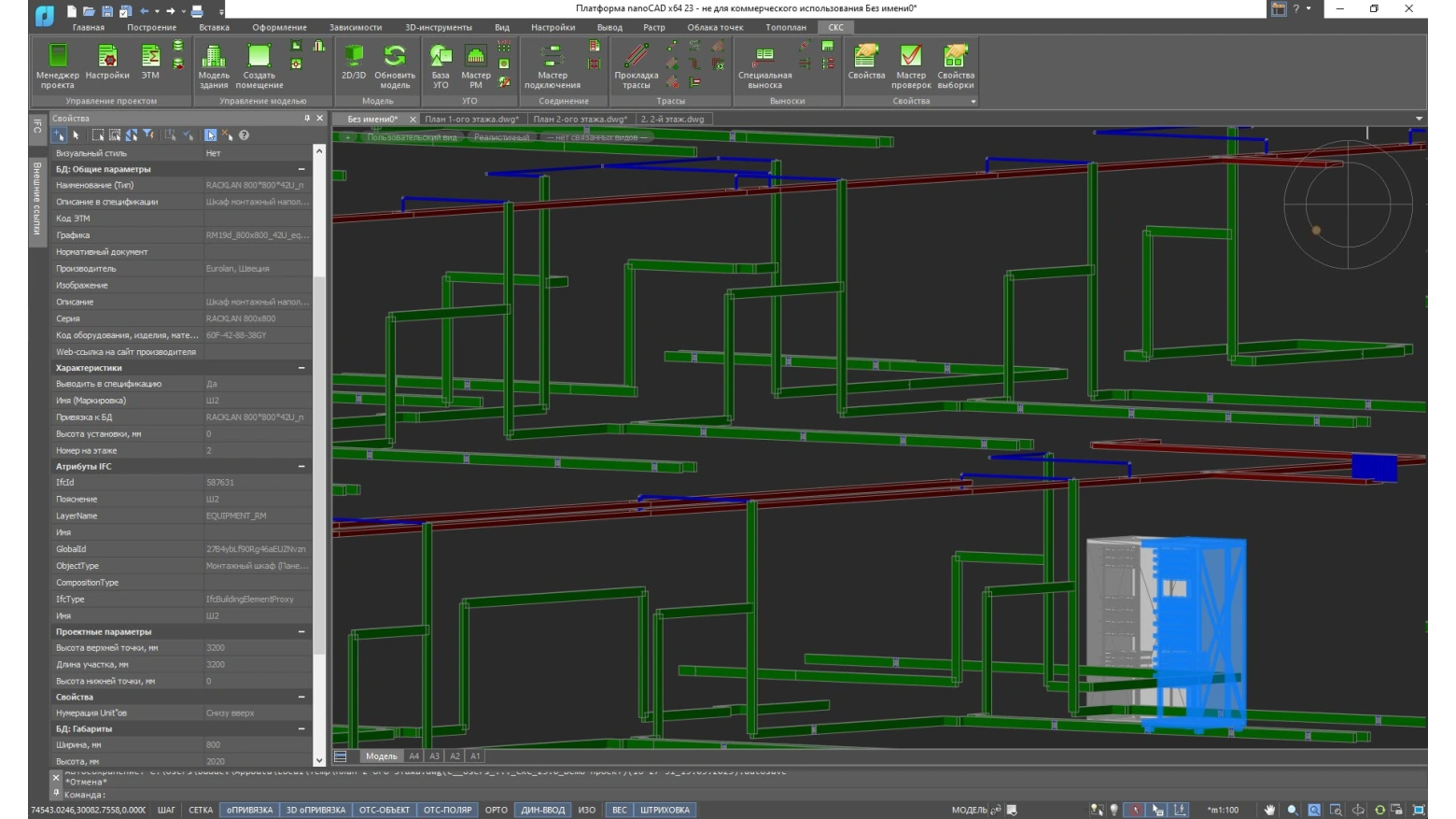

3D-модель проектируемой системы
3D-модель создается на основе расставленного оборудования и проложенных кабельных каналов, а также параметра высоты, установленного в каждом объекте на плане этажа.
Формирование 3D-модели происходит непосредственно на чертеже плана этажа, что обеспечивает доступ к объектам, позволяя изменять их характеристики.
При создании 3D-модели каждый элемент размещается в собственный слой, …
Конфигурации
Преимущества
Построение модели как при обычном, так и при BIM-проектировании
Вне зависимости от инженерной задачи – создать чертежи и документацию по проекту или встроить проект в BIM-технологию – nanoCAD BIM СКС всегда создает модель структурированной кабельной системы. Модель обеспечивает взаимодействие оборудования между собой, считывая связанную информацию и оперируя актуальными данными.
Работа с базами данных производителей оборудования
Базы моделей оборудования более чем 20 производителей структурированных кабельных систем, шкафов и кабеленесущих систем. Все базы открыты для редактирования и пополнения.
Автоматическое формирование отчетных документов
Формирование широкого перечня проектных документов (планы расположения оборудования и прокладки трубопроводов, аксонометрические схемы, гидравлические отчеты, спецификация и т.д.).
Автоматическое формирование отчетных документов

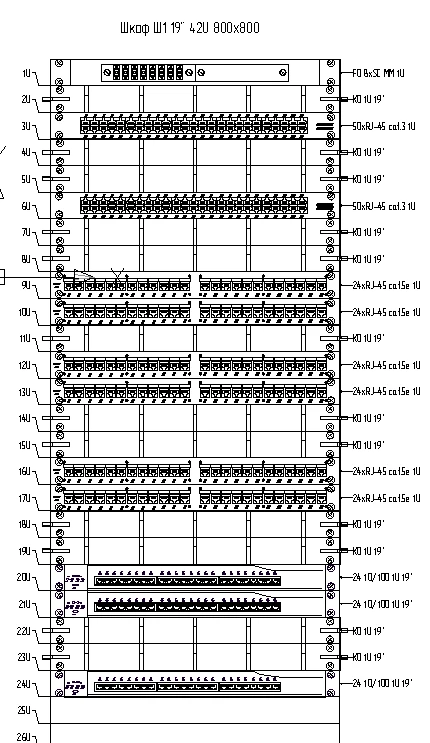

Охват ключевых потребностей по всей необходимой документации проекта, включая планы расположения оборудования, спецификации, структурную схему, отчеты по расчетам, кабельные журналы, табличные документы.
Избавление от рутинных операций, минимизация ошибок
При построении модели производятся инженерные расчеты по российским нормам, а также внутренний анализ и проверка проекта благодаря встроенным алгоритмам контроля.
Построение модели как при обычном, так и при BIM-проектировании
Вне зависимости от инженерной задачи – создать чертежи и документацию по проекту или встроить проект в BIM-технологию, – nanoCAD BIM ОПС всегда создает модель систем безопасности. Модель обеспечивает взаимодействие оборудования между собой, считывая связанную информацию и оперируя актуальными данными.
Новые возможности
Поддержка новейшей версии Платформы nanoCAD
nanoCAD BIM СКС 26 устанавливается на Платформу nanoCAD версии 26.
Работа с конфигурациями рабочих мест
Таблица «Розетки телекоммуникационные» перемещена из раздела «Приборы» в раздел «Рабочие места». Для всех ее элементов добавлена возможность задавать 3D-вид оборудования. Введен новый тип элемента «Предсобранное рабочее место» – для элементов, не требующих конфигурирования состава с добавлением адаптеров, суппортов и рамок. Для элементов типа «Модуль» свойство «Кол-во портов/роз. частей» фиксируется в значении «1».
Новые виды патч-панелей
Для патч-панелей добавлено свойство «Вид панели» с двумя значениями: «Предсобранная» и «Наборная». Предсобранные панели включают свойства «Количество портов», «Типы портов» и «Кабельная система». Наборные панели предназначены для создания сборок коммутационных панелей и содержат только свойство «Количество портов». Все панели из предыдущих версий отображаются как предсобранные.
Слоты для модулей патч-панелей
Для предсобранных и наборных патч-панелей добавлена возможность установки слота для модулей. Количество слотов фиксируется по количеству портов в БД. Программа автоматически распределяет слоты относительно габаритов панели в зависимости от числа портов и свойства «Высота (Units)». Редактирование расположения слотов выполняется в БД оборудования по команде контекстного меню «Редактировать на плане».
Сборки коммутационных панелей
В разделе БД «Монтажные шкафы и панели» добавлена новая таблица «Сборки коммутационных панелей». При создании сборки задаются наименование, тип наборной патч-панели, каталог расположения и виды для схемы компоновки шкафа. Модули для комплектации панелей выбираются из таблицы «Розетки телекоммуникационные» с указанием слота установки. Готовая сборка доступна для установки в шкаф и подключения портов рабочих мест.
Объекты и инструменты для работы с территориями
Новые команды «Создать территорию», «Создать зону» и «Создать здание» для формирования контуров территории, зон и зданий на чертеже. Контурам автоматически назначаются настраиваемые слои. Свойства контуров здания дополнительно включают геометрические параметры. Для специфицирования оборудования на территории добавлен новый документ «Спецификация оборудования, изделий и материалов (по территориям)».
Спецификации для телекоммуникационных модулей
Установка модулей из таблицы «Розетки телекоммуникационные» доступна как для рабочих мест, так и для сборок патч-панелей; модули выносятся в спецификацию в отдельный раздел «Модули телекоммуникационные».
Проверка заполнения шкафа
Новая проверка в Мастере проверок на заполнение шкафа: если количество занятых юнитов превышает допустимое значение, программа выводит ошибку. Это позволяет исключить ошибки комплектации на этапе проектирования.
Управление слоями выносок
Новая возможность задавать в настройках правило назначения слоя специальной выноски при ее установке на плане.
Поддерживаются четыре режима:
- Не менять
- Слой из настроек
- Слой из объекта
- Слой из объекта + _Выноски
Изменить правило назначения слоя можно из свойств объекта «Выноска» – изменения применяются после выполнения команды «Обновить модель».
Автоматизация маркировки кабельных проходок
Автоматическая генерация марок для кабельных проходок с учетом размеров и типа отверстия («отверстие закладное» / «отверстие по месту»). Разделение выполняется через настраиваемый параметр «Предельный размер отверстия для выполнения по месту, мм» (по умолчанию – 50 мм). В «Спецификацию отверстий» добавлены новые параметры для шаблонов формирования полей.
Выгрузка модели СКС в формат IFC
Модуль из таблицы «Розетки телекоммуникационные» выгружается как IfcDistributionPort с предустановленным значением CABLE. В IFC-файл выгружаются модули как сборок наборных, так и предсобранных патч-панелей. В структуре IFC-файла модуль отображается как связанный с патч-панелью объект, содержащий все свойства подключения.
Новый подход к выгрузке документов
Основным способом выгрузки стала прямая генерация файлов DOCX и XLSX без использования офисных приложений. Пользовательские шаблоны формата DOT необходимо пересохранить в формат DOTX.
Горячие клавиши (Beta)
В nanoCAD BIM СКС 26 появилась система горячих клавиш для команд программы.
Интеграция с Collaboration server
Реализован экспорт информационной модели из nanoCAD BIM СКС в Collaboration server – систему многопользовательской работы в nanoCAD BIM Вентиляция.
Системные требования
Графическая платформа
- Платформа nanoCAD
Процессор
- Минимальные требования: процессор с тактовой частотой 2 ГГц
- Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
- Минимальные требования: 4 Гб
- Рекомендуемые требования: 16 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
- Минимальные требования: 10 Гб
- Рекомендуемые требования: 150 Гб и более
Разрешение экрана
- Стандартные мониторы: 1920 x 1080
- Мониторы с высоким разрешением: до 3840 x 2160 (поддерживается в ОС Windows 10,11)
Сеть
- На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP
Операционная система
- Microsoft® Windows® 11
- Microsoft® Windows® 10 (64-бит)
- Microsoft Windows 8 (64-бит)
Для инсталляции программы требуется статус Администратора
Дополнительное ПО
- Обозреватель Интернет
Файлы и документы
О разработчике
Российский разработчик инженерного программного обеспечения: технологий автоматизированного проектирования (САПР/CAD), информационного моделирования (ТИМ/BIM) и сопровождения объектов промышленного и гражданского строительства (ПГС) на всех этапах жизненного цикла, а также сквозной цифровизации всех процессов в производстве. Основанная в 1989 году, компания занимается разработкой и внедрением программного обеспечения, включая такие инструменты, как nanoCAD, иные инструменты САПР и инновационные решения для проектирования, редактирования и моделирования. nanoCAD – это мощная платформа, обладающая обширными функциональными возможностями, предназначенная для создания чертежей, 2D и 3D моделирования. Приложение пользуется большой популярностью среди инженеров, архитекторов и проектировщиков. Компания постоянно развивается, стремясь предложить инновационные решения и инструменты, которые удовлетворяют потребности специалистов в области инженерии и дизайна. Нанософт активно работает над созданием новых технологий, чтобы обеспечить эффективные инструменты для профессионалов, работающих в разнообразных сферах проектирования и моделирования. Мероприятия
Сертификаты и свидетельства

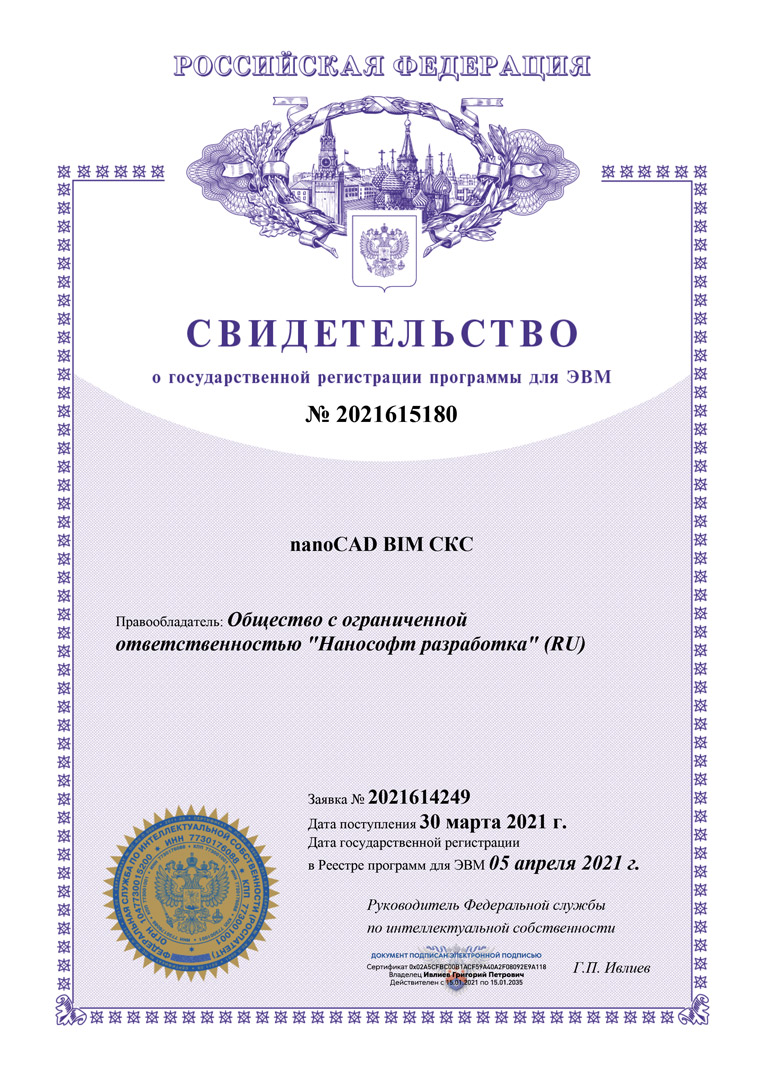

Документы, подтверждающие право на реализацию программного обеспечения, а также на проведение обучающих программ по представленному ПО.
