Комплексная система Model Studio CS
Обеспечит автоматизацию проектной деятельности при оптимальной совокупной стоимости решения.
Трехмерное и информационное проектирование является наиболее эффективным направлением автоматизации проектных работ. Программных средств, позволяющих автоматизировать рабочее место проектировщика, много, но большинство из них способно решить лишь частные задачи инженера, никак не помогая ни в организации процессов коллективной работы и комплексного проектирования, ни в управлении ими.
Подробнее о продукте
Конфигурация nanoCAD BIM Конструкции
от 58 200 ₽
Также получить консультацию по программному продукту можете через мессенджеры
BIM-конструкции сооружений в среде *.dwg. Проектирование металлических и железобетонных конструкций зданий/сооружений в *.dwg-среде Платформы nanoCAD.
Все описаниеЗадачи
Автоматизированное проектирование железобетонных, металлических и деревянных конструкций с насыщением информационными параметрами;
Генерация обновляемой 2D-документации из информационной 3D- модели по предустановленным правилам с возможностью гибкой настройки;
Специфицирование цифровой информационной 3D- модели, формирование таблиц по предустановленным правилам с возможностью настройки силами пользователей.
О продукте
nanoCAD BIM Конструкции предназначен для проектирования металлических и бетонных конструкций зданий/сооружений на принципах информационного моделирования (Building Information Modeling).
Концепция продукта проста: конструктор создает трехмерную информационную модель с помощью интеллектуальных инструментов, задающих типовые конструкции здания, и готовых параметризованных объектов из базы данных. Все элементы модели обладают поведением и логикой взаимодействия друг с другом, которая определяется их классом, значениями параметров и даже расчетами формул. При этом вся документация (чертежи, спецификации, отчеты) автоматизировано формируется из модели, базируется на формате *.dwg и заточена под оформление по отечественным стандартам проектирования. Такой подход позволяет повысить качество проекта, а также автоматизировать процесс согласования с заказчиками и смежными специалистами благодаря более наглядному представлению и более глубокой проработке проектных решений по сравнению с классическими методами проектирования. Кроме того, принципы информационного моделирования открывают перспективы тесного сотрудничества проектных и строительных организаций, ускоряя взаимодействие, согласование изменений и повышая качество создаваемых объектов.
Задачи
Автоматизированное проектирование железобетонных, металлических и деревянных конструкций с насыщением информационными параметрами.
Генерация обновляемой 2D-документации из информационной 3D- модели по предустановленным правилам с возможностью гибкой настройки.
Специфицирование цифровой информационной 3D- модели, формирование таблиц по предустановленным правилам с возможностью настройки силами пользователей.
Возможности
Поддержка *.dwg-формата
nanoCAD BIM Конструкции – приложение на Платформе nanoCAD, что позволяет использовать все возможности Платформы для ускорения проектирования, импорта/экспорта данных.
Инструменты моделирования железобетонных конструкций

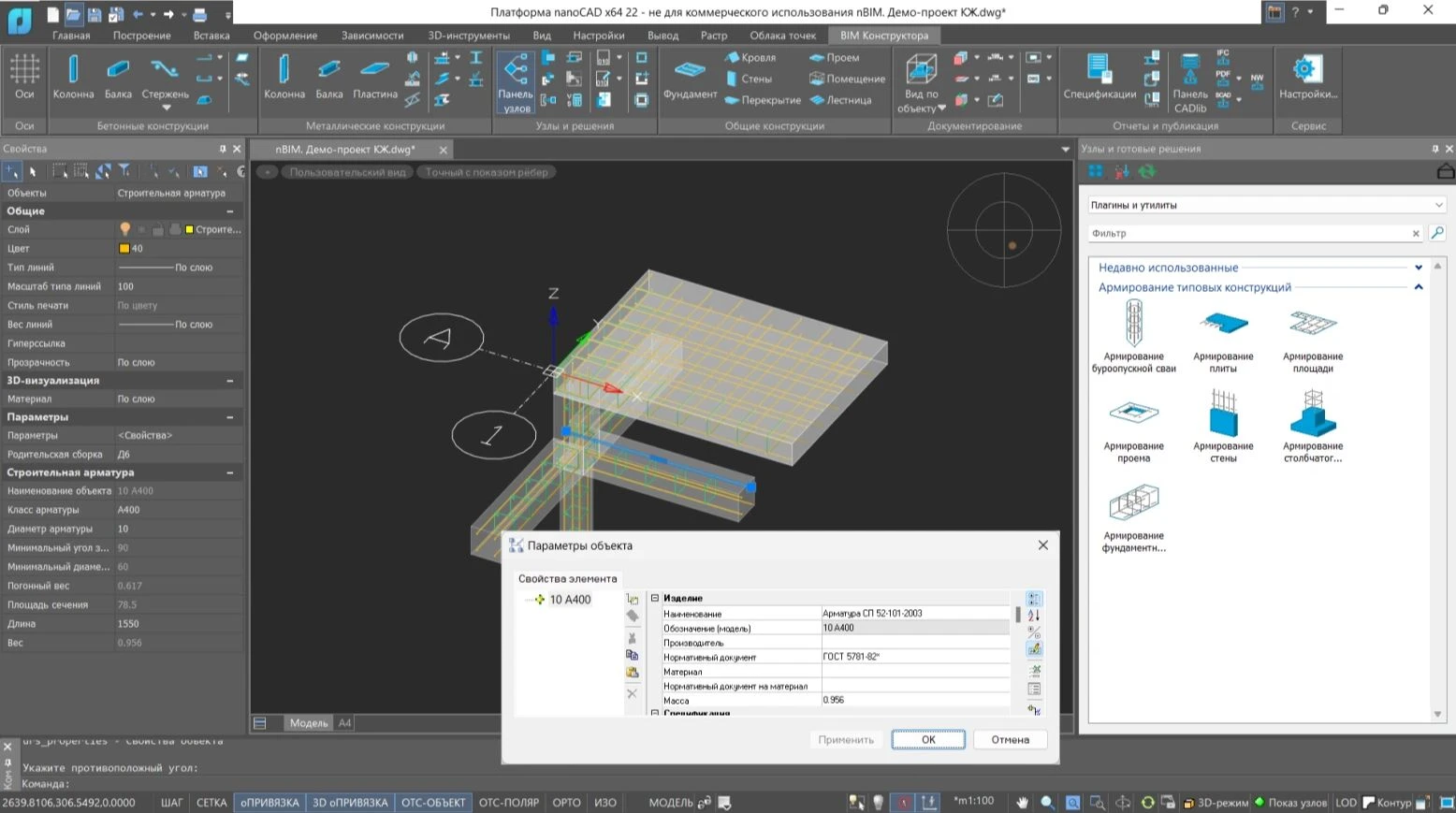

Создание железобетонных колонн, балок, выполнение армирования конструкций как в ручном, так и в автоматизированном режиме.
Инструменты моделирования металлических конструкций
Создание металлических колонн, балок, пластин, болтовых и сварных соединений, а также параметрических узлов металлоконструкций.
Инструменты моделирования деревянных конструкций
Создание деревянных колонн и балок (брус, брусок, доска, бревно), сечений, болтовых соединений, пользовательских параметрических узлов.
Инструменты моделирования общих конструкций

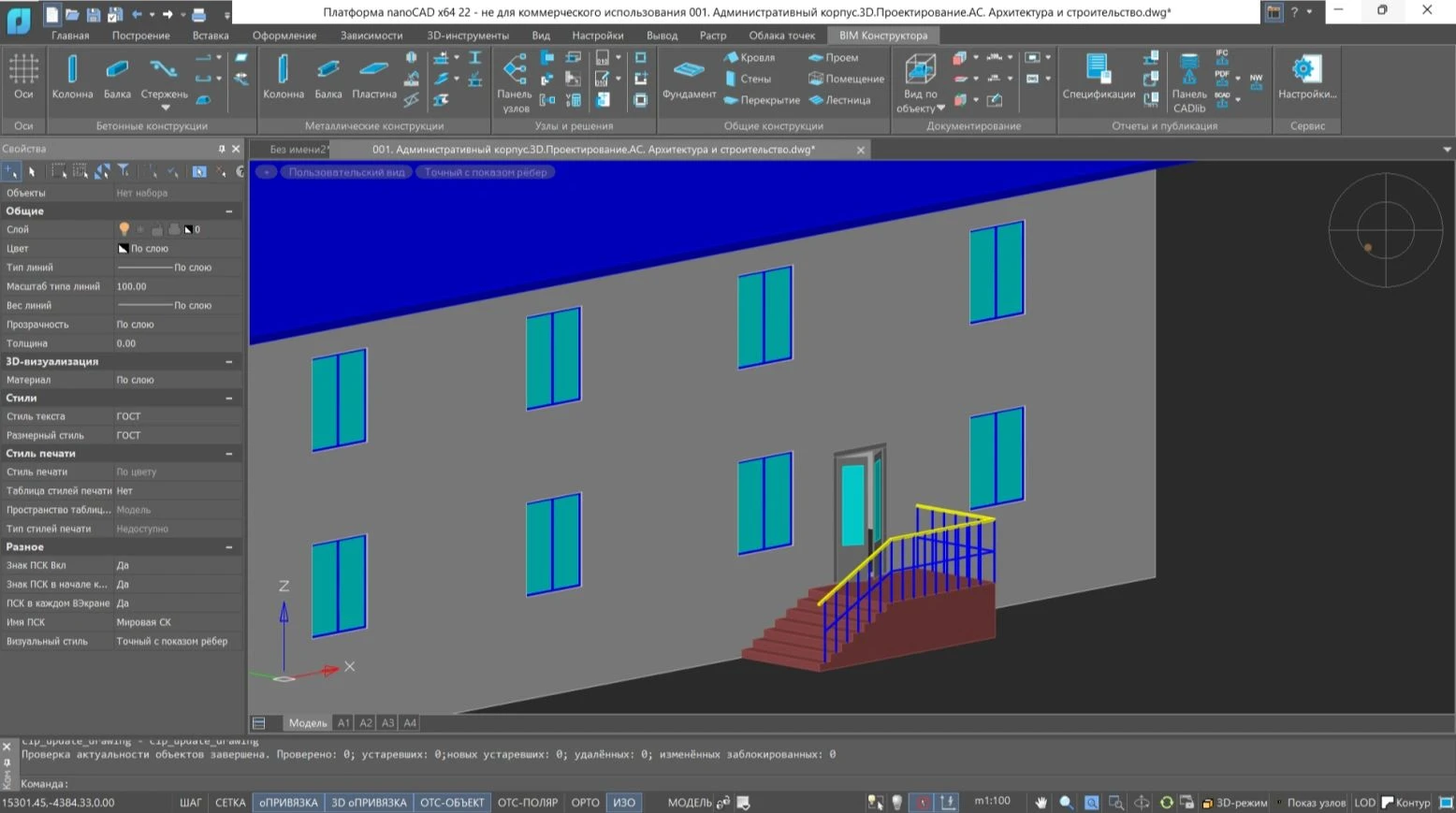

Создание конструкций общего назначения типа стена, перекрытие, кровля, проемы, помещения с учетом информационного наполнения.
Оборудование и библиотека типовых решений

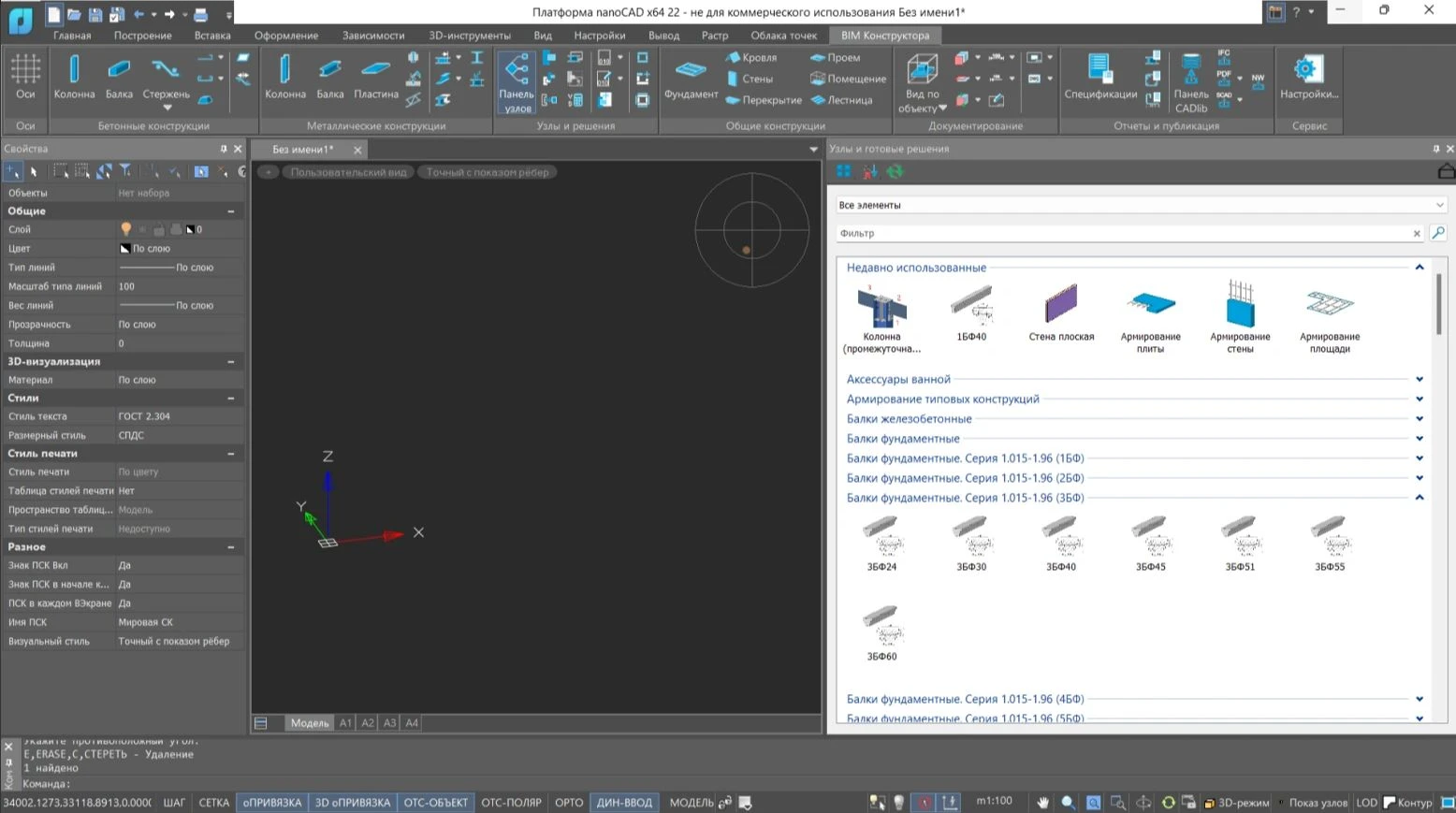

Встроенная библиотека типовых решений, а также инструменты для развития библиотеки и ее наполнения объектами с гибкой системой задания атрибутивной информации.
Документирование

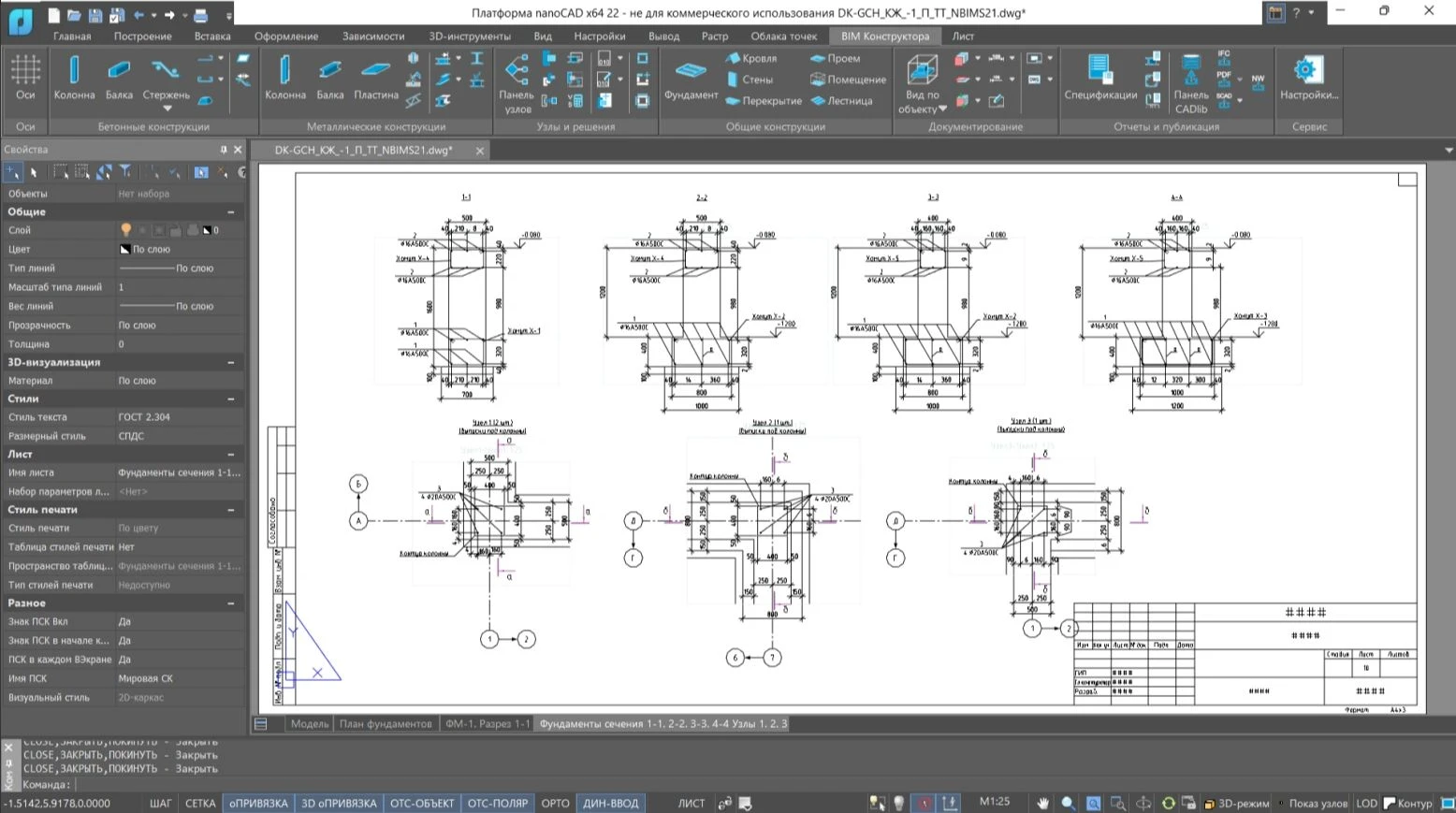

Создание 2D-проекций из информационной 3D-модели – с учетом российских требований к оформлению и возможностью обновления графики.
Специфицирование

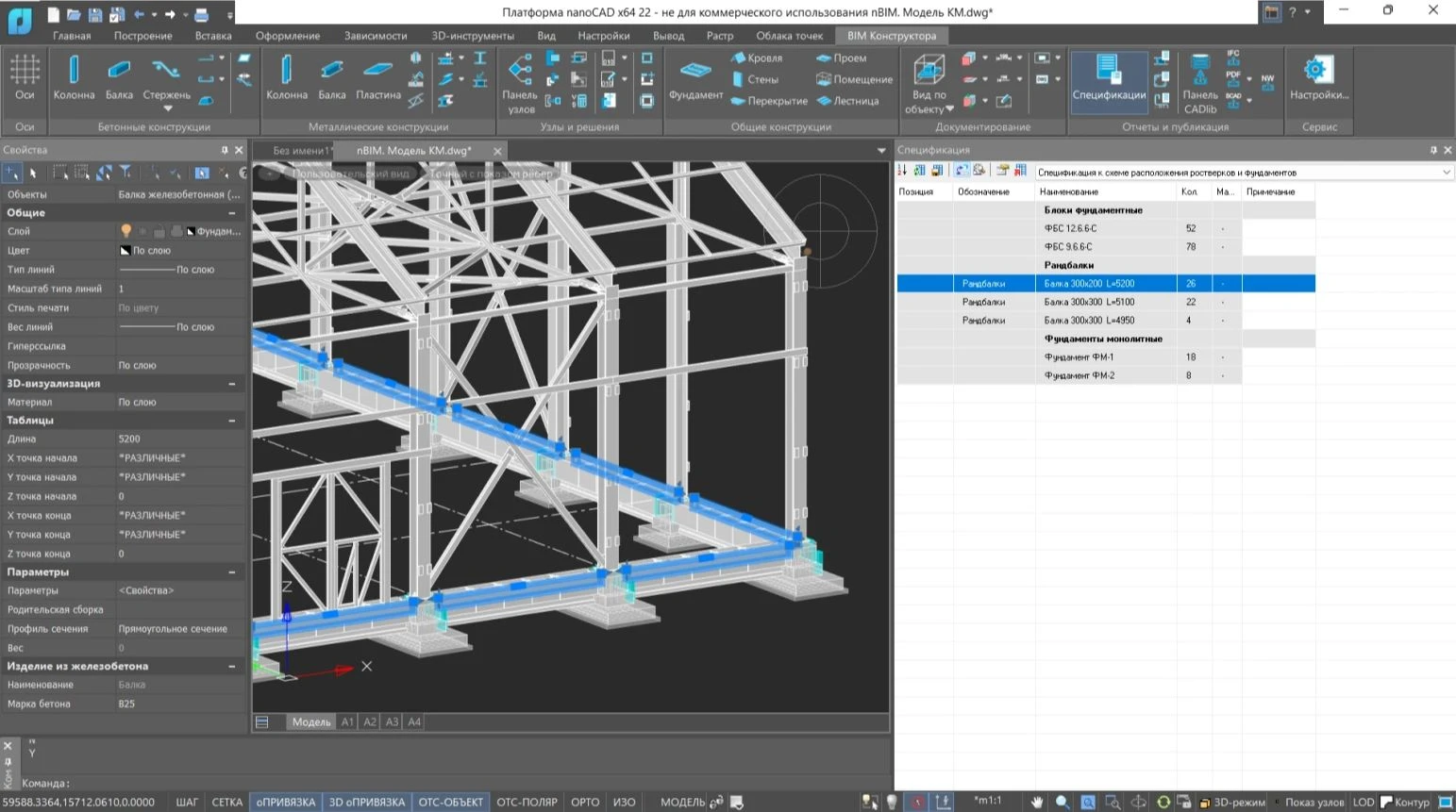

Создание таблиц из информационной 3D-модели с учетом российских требований, в том числе таблиц со сложным форматированием.
Экспорт данных

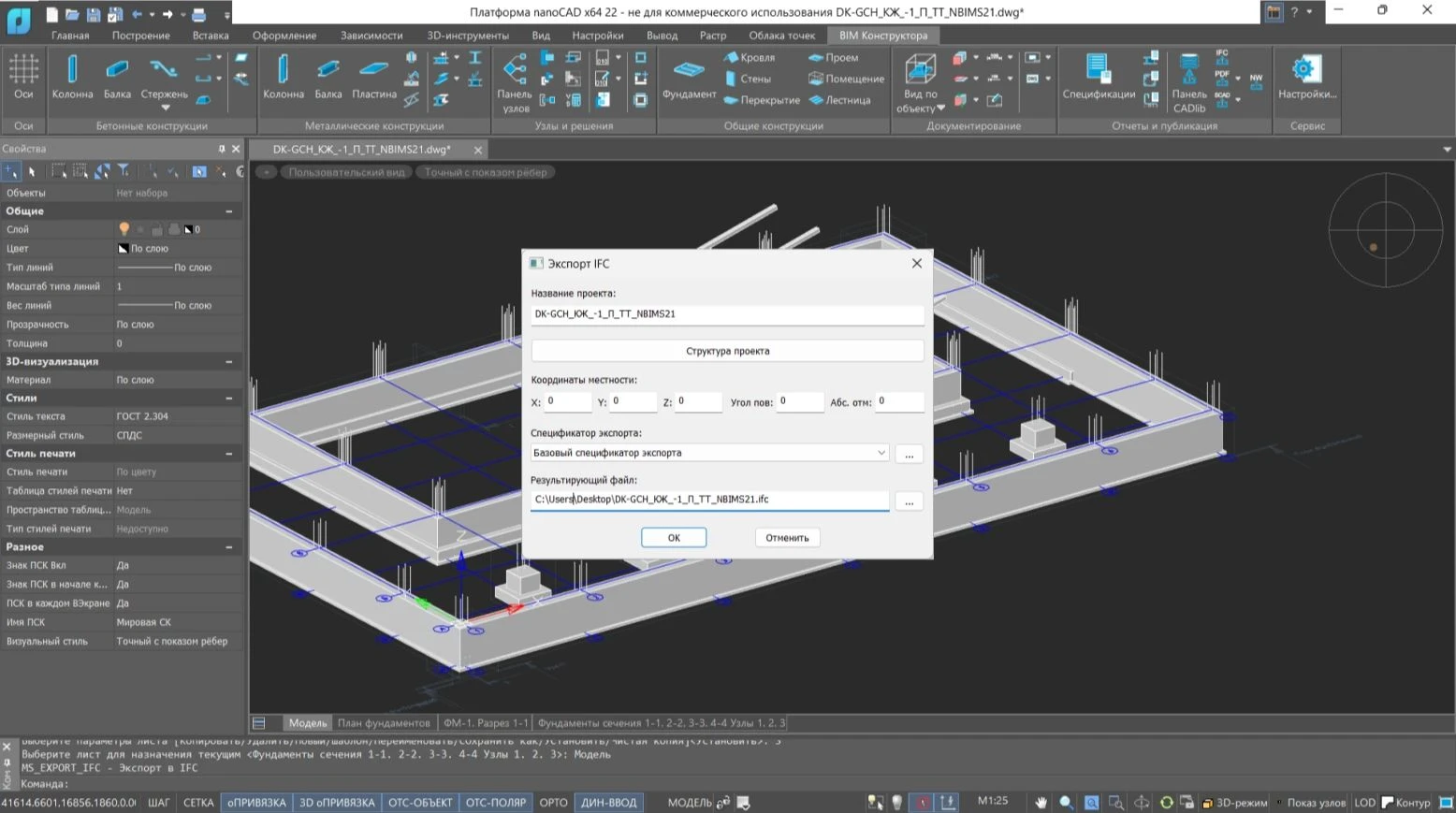

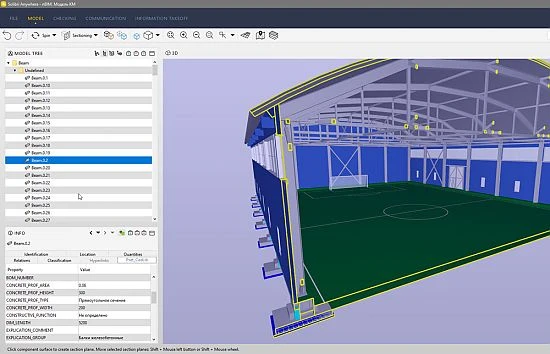

Экспорт данных в сторонние программные комплексы (SCAD/ЛИРА/ЛИРА САПР и т.д.) и внешние форматы (IFC, 3D PDF и др.).
Модель, созданная в nanoCAD Конструкторский BIM, может быть выгружена в различные форматы для обмена данными с другими средами. В частности:
формат IFC для организации взаимодействия по технологии OpenBIM со всеми решениями, поддерживающими BIM на открытых принципах (ARCHICA…
Конструкции железобетонные

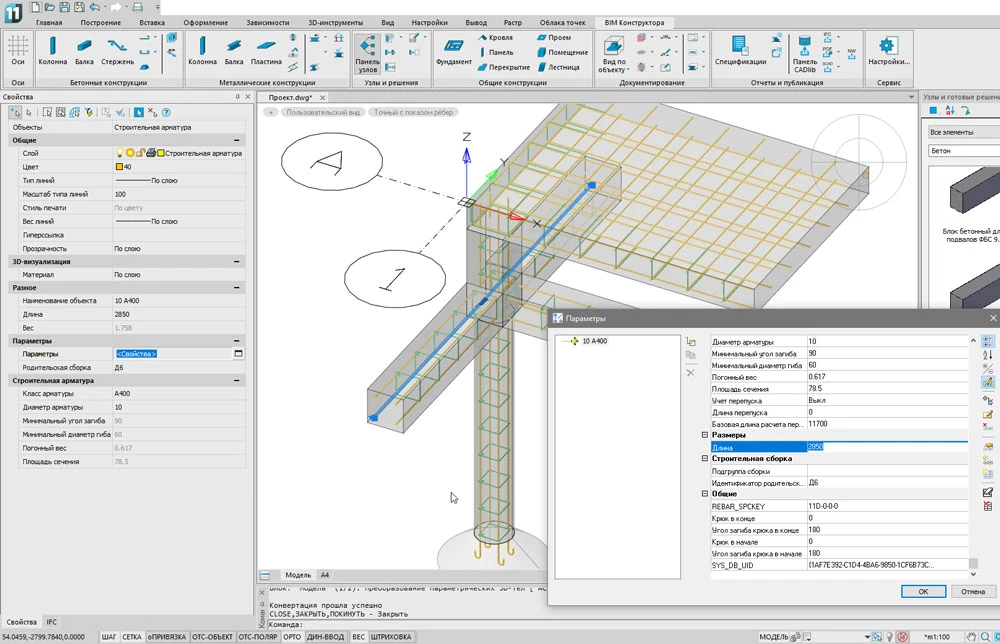

В nanoCAD Конструкторский BIM вы сможете создать железобетонные колонны и балки, наполнить их армирующими стержнями, учитывая защитный слой бетона, и обвязать прямоугольными или кольцевыми хомутами, а также шпильками и скобами. Прочее оборудование для проектирования железобетона можно найти в библиотеке типовых конструкций либо сформировать с помощью инструментов трехмерного моделирования.
Конструкции металлические

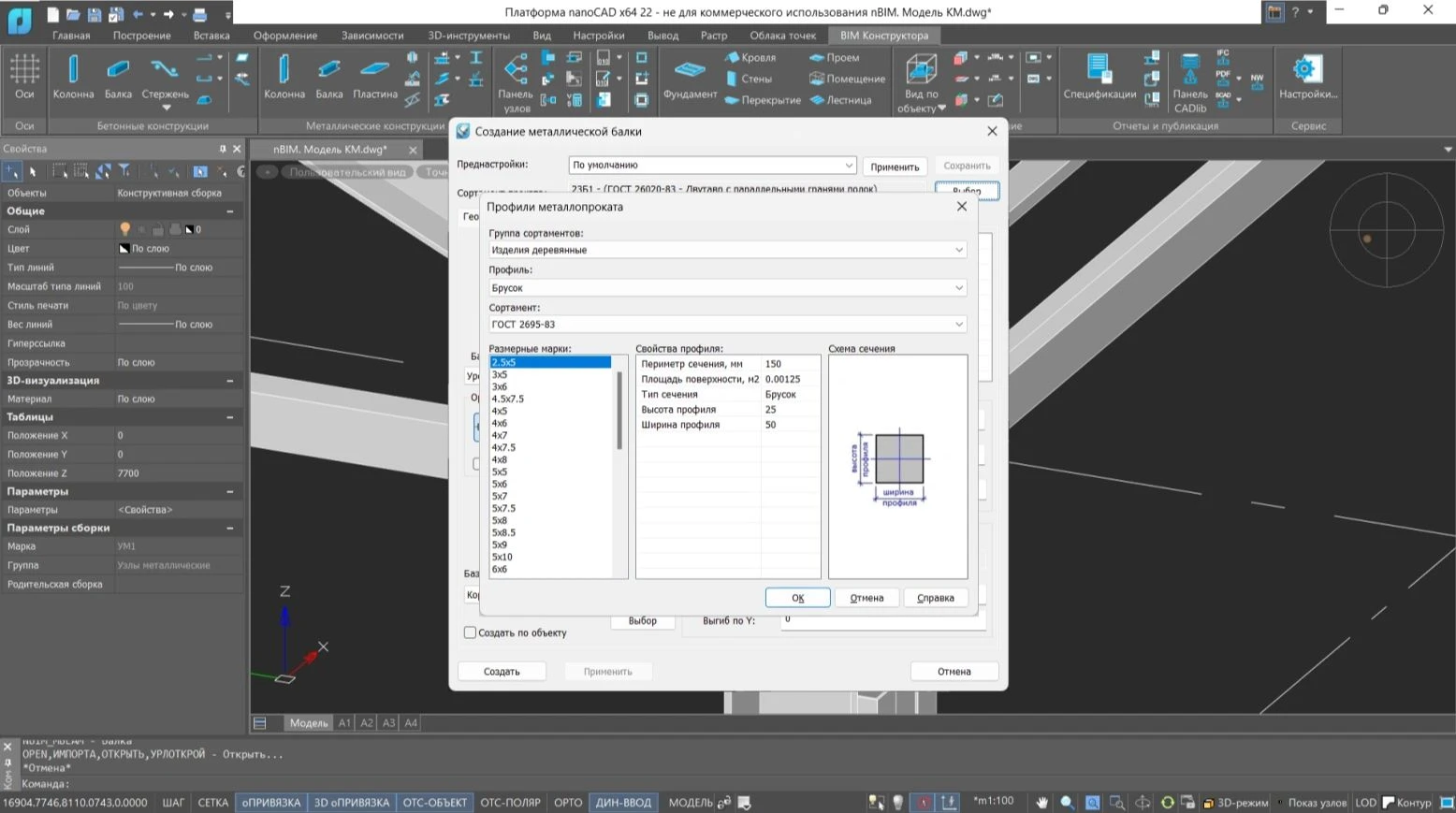

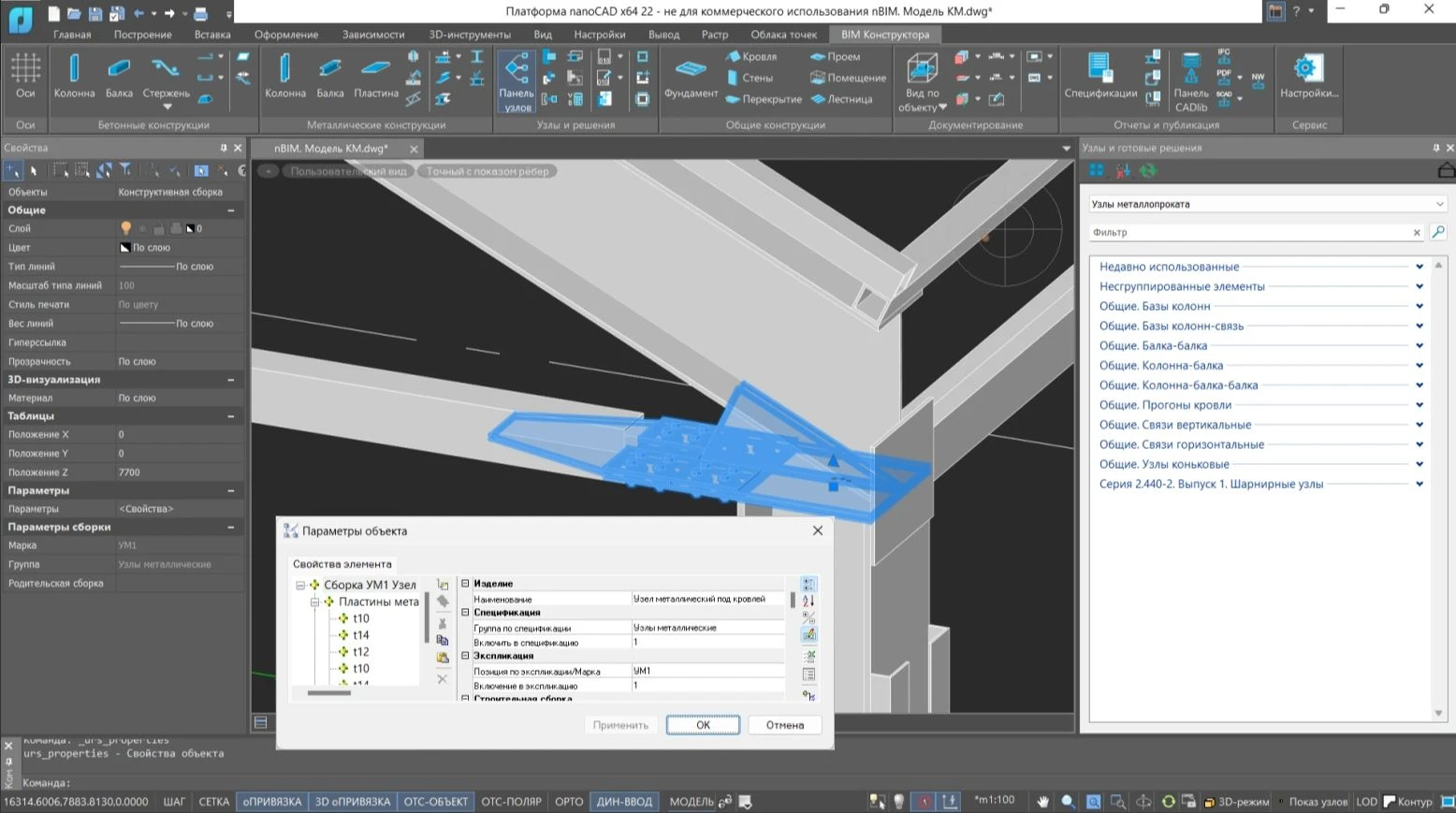

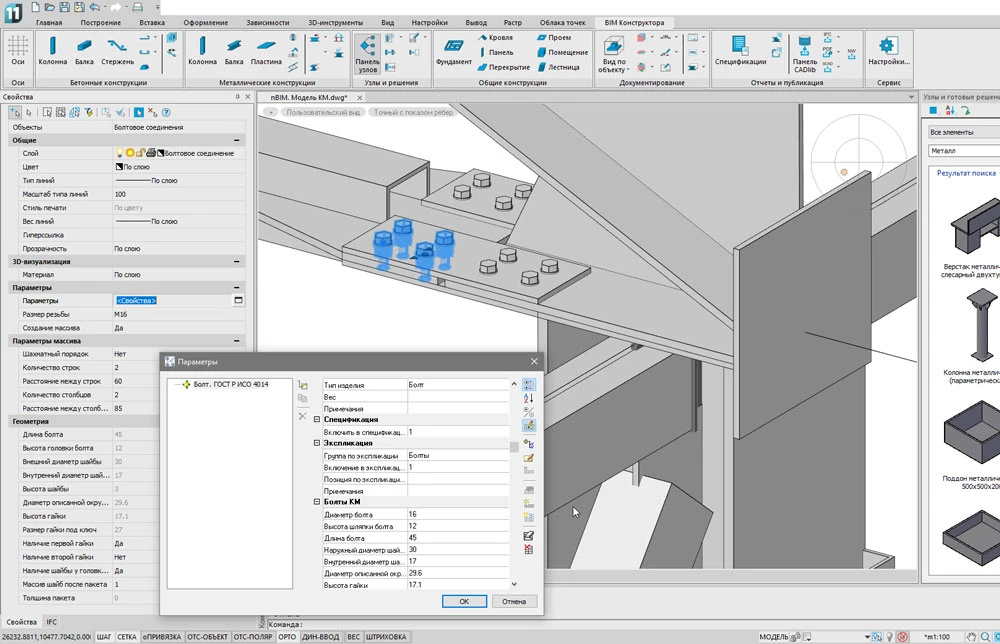

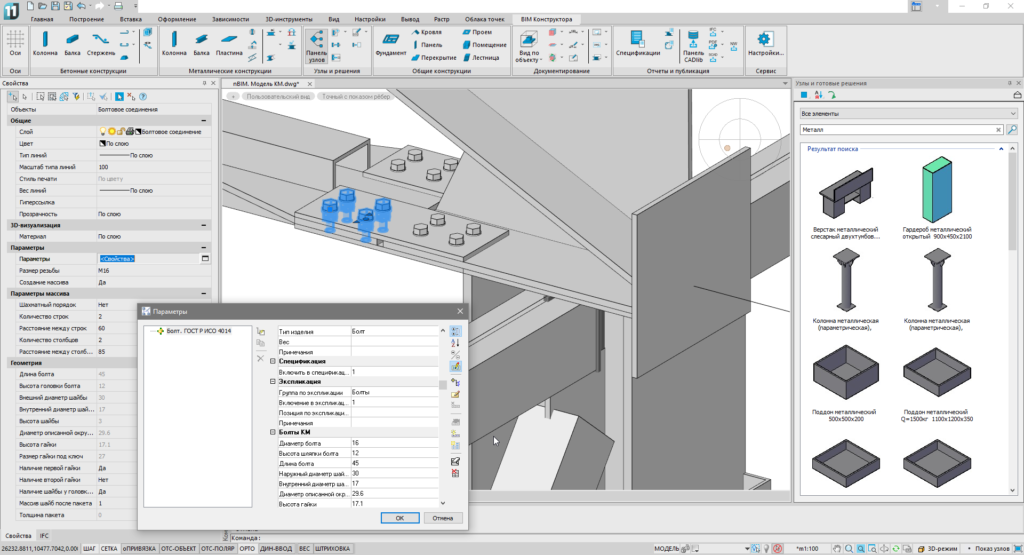

Металл в программе nanoCAD Конструкторский BIM представлен инструментами для создания металлических колонн и балок, пластинами и болтовыми/сварными соединениями, с помощью которых можно создавать в трехмерном пространстве объемы произвольной насыщенности. Типовые металлические конструкции вы сможете найти в библиотеке объектов и тут же использовать их в своей модели.
Общие конструкции

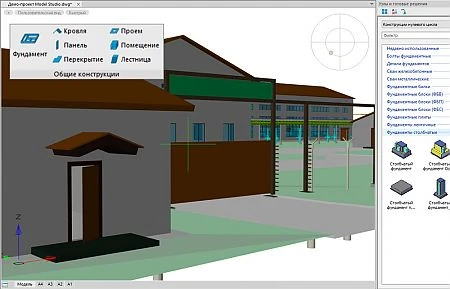

Конструкции общего назначения можно проработать с помощью инструментов Панель, Перекрытие, Кровля, Проем и Помещение. Инструменты Лестница и Фундамент позволяют вызывать библиотеку типовых решений.
Кроме того, платформа nanoCAD Plus предоставляет широкий спектр средств наполнения модели:
инструменты трехмерного твердотельного моделирования для построения произвольных, сложных по геометрии окружа…
Интеграция со средой CADLib

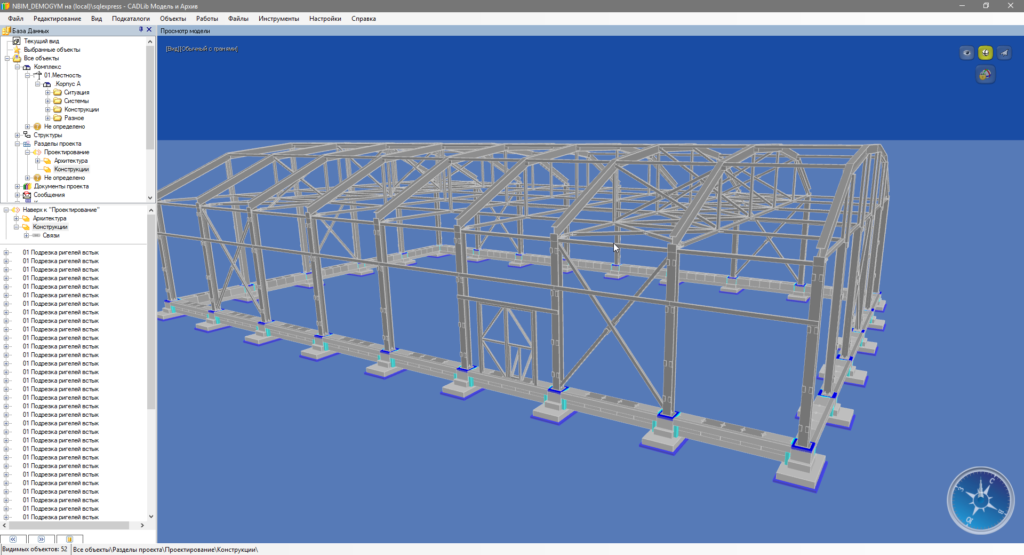

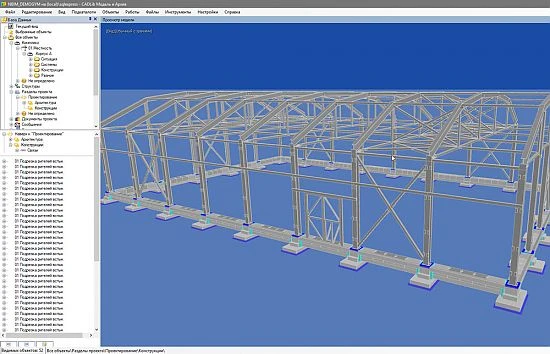

Активное развитие среды CADLib, в которой осуществляется объединение информационных моделей, созданных на рабочих местах проектировщиков различных специальностей, превращает ее в одно из самых перспективных российских решений для получения и развития единых моделей, а также для управления ими. С помощью CADLib вы сможете автоматизированно скоординировать в единой среде самую разнородную информ…
Конфигурации
Новые возможности
Временные размеры между объектами
Возможность оперативно и точно позиционировать объекты в пространстве модели относительно друг друга.
Динамические булевы операции
Инструмент позволяет проводить булевы операции (подрезку, пересечение, объединение) между выделенными объектами с сохранением взаимосвязей при дальнейших модификациях геометрии модели.
Визуальные стили/мультивью
Возможны несколько вариантов отображения объектов модели, что позволяет упростить работу проектировщика и, при необходимости, снизить требования к производительности компьютера.
Диспетчер проекта
Позволяет осуществлять навигацию по модели и информационному проекту. Связывает модель, информацию и документацию в единое целое внутри одного проекта.
Системные требования
Графическая платформа
- Платформа nanoCAD
Процессор
- Минимальные требования: процессор с тактовой частотой 2 ГГц
- Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
- Минимальные требования: 4 Гб
- Рекомендуемые требования: 16 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Разрешение экрана
- Минимальные требования: 1280х1024 px
- Рекомендуемые требования: 1920х1080 px
Сеть
- На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP
Операционная система
- Microsoft® Windows® 11
- Microsoft® Windows® 10 (64-бит)
- Microsoft Windows 8 (64-бит)
Для инсталляции программы требуется статус Администратора
Дополнительное ПО
- Microsoft Office 2003, 2007, 2010, 2013, 2016
- OpenOffice.org 4.x
- LibreOffice
- Обозреватель Интернет
О разработчике
Российский разработчик инженерного программного обеспечения: технологий автоматизированного проектирования (САПР/CAD), информационного моделирования (ТИМ/BIM) и сопровождения объектов промышленного и гражданского строительства (ПГС) на всех этапах жизненного цикла, а также сквозной цифровизации всех процессов в производстве. Основанная в 1989 году, компания занимается разработкой и внедрением программного обеспечения, включая такие инструменты, как nanoCAD, иные инструменты САПР и инновационные решения для проектирования, редактирования и моделирования. nanoCAD – это мощная платформа, обладающая обширными функциональными возможностями, предназначенная для создания чертежей, 2D и 3D моделирования. Приложение пользуется большой популярностью среди инженеров, архитекторов и проектировщиков. Компания постоянно развивается, стремясь предложить инновационные решения и инструменты, которые удовлетворяют потребности специалистов в области инженерии и дизайна. Нанософт активно работает над созданием новых технологий, чтобы обеспечить эффективные инструменты для профессионалов, работающих в разнообразных сферах проектирования и моделирования. Сертификаты и свидетельства
Документы, подтверждающие право на реализацию программного обеспечения, а также на проведение обучающих программ по представленному ПО.
