nanoCAD GeoniCS
от 32 700 ₽
Также получить консультацию по программному продукту можете через мессенджеры
Профессиональный инструмент для автоматизации проектно-изыскательских работ в области землеустройства, изысканий и генплана, проектирования и моделирования инженерных коммуникаций и линейно-протяженных объектов.
Все описаниеЗадачи
Создание, редактирование и анализ цифровых моделей рельефа;
Создание топографических планов;
Подготовка и создание генпланов объектов промышленно-гражданского строительства;
Выполнение расчетов, связанных с объемами земляных масс.
О продукте
Профессиональный инструмент для автоматизации проектно-изыскательских работ в области землеустройства, изысканий и генплана, проектирования и моделирования инженерных коммуникаций и линейно-протяженных объектов.
Функциональные модули nanoCAD GeonicCS могут быть установлены только при наличии основного модуля «Топоплан»
На основе модели объекта nanoCAD GeoniCS автоматизирует выпуск чертежей в строгом соответствии с действующими российскими нормативами оформления документов. Заполняются все требуемые штампы и экспликации, а при необходимости производится автоматическая разбивка на листы заданного формата.
Программа полностью совместима с ПК GeoniCS ТОПОПЛАН-ГЕНПЛАН-СЕТИ-ТРАССЫ-СЕЧЕНИЯ-ГЕОМОДЕЛЬ, поддерживается прямое чтение проектов, выполненных в ПК GeoniCS.
Совместное использование ПК nanoCAD GeoniCS и программных средств CSoft Development (GeoniCS Изыскания, RasterDesk, Spotlight и др.) обеспечивает комплексность при реализации «сквозных» технологий проектирования.
Задачи
Создание, редактирование и анализ цифровых моделей рельефа.
Создание топографических планов.
Подготовка и создание генпланов объектов промышленно-гражданского строительства.
Выполнение расчетов, связанных с объемами земляных масс.
Проектирование внешних внутриплощадочных инженерных коммуникаций подземного и наземного типа.
Проектирование линейно-протяженных объектов с подготовкой плана, профиля и поперечных сечений.
Оформление инженерно-геологических разрезов и колонок.
Формирование выходных данных информационной модели поверхности и инженерных коммуникаций (BIM).
Формирование проектной документации.
Возможности
Использование сторонних материалов
Преобразование архивных картматериалов с твердых носителей, а также взаимодействие с внешними расчетными программами посредством импорта данных из текстовых форматов. Корректировка и создание ситуации в режиме «сколки», «накладки» или «замены».

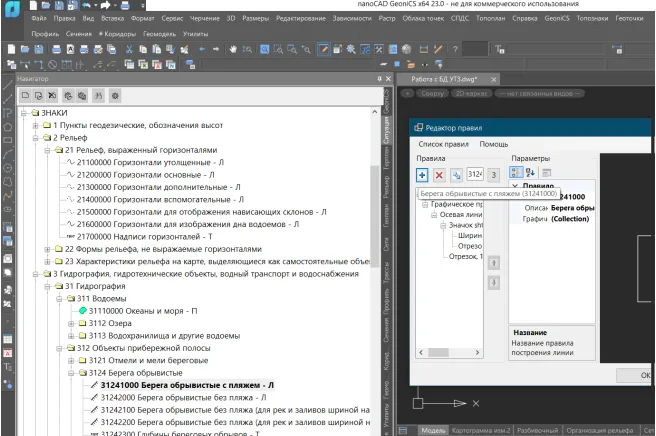

Работа с БД условных топографических знаков
Встроенная справочно-нормативная библиотека открытого типа, где собрана информация по правилам отрисовки топографических знаков. Возможность создания собственных знаков.

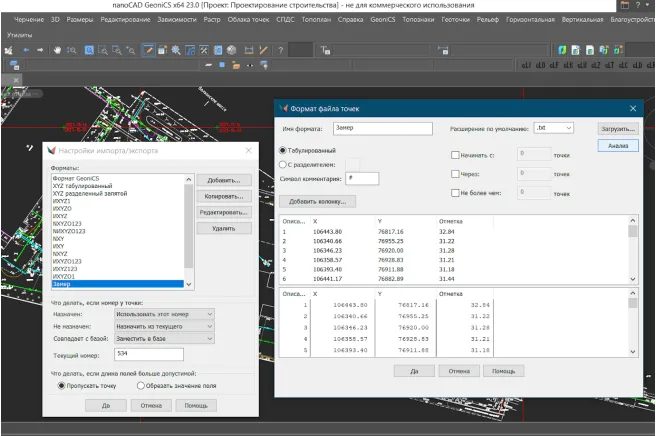

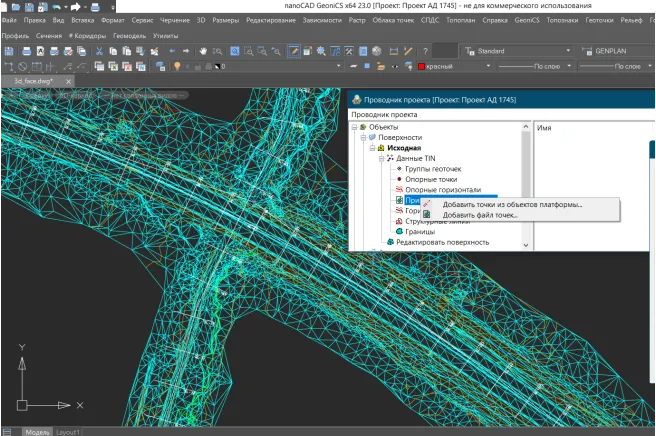

Использование данных для создания ЦММ
Ведение базы точек съемки проекта, создания, редактирования, отображения и анализа 3D-моделей поверхностей. Вариантность создания 3D-модели рельефа: текстовые файлы, ранее созданные чертежи *.dwg, 3D-полилинии и 3D-грани, точки с отметкой Z, блоки с атрибутами и многое другое.

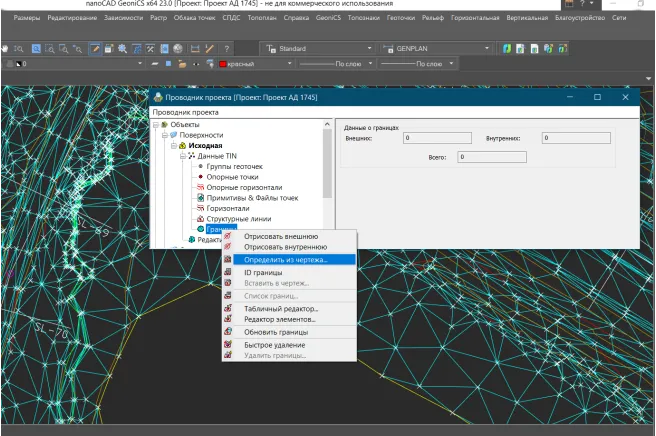

Использование дополнительных данных для ЦММ
Структурные линии различных типов и границы обеспечивают корректность формируемой модели.

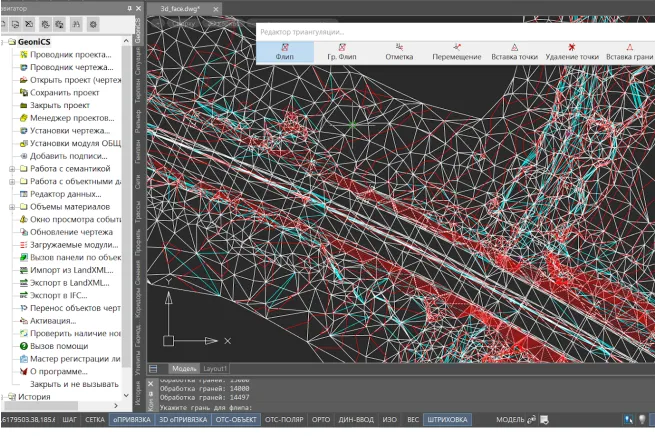

Редактирование и анализ ЦММ
Средства редактирования, отображения и анализа модели рельефа обладают рядом уникальных возможностей (редактор поверхности, объединение поверхностей, получение поверхности сравнения и градиентная заливка, средства оформления к печати).
Раздел «Горизонтальная планировка»

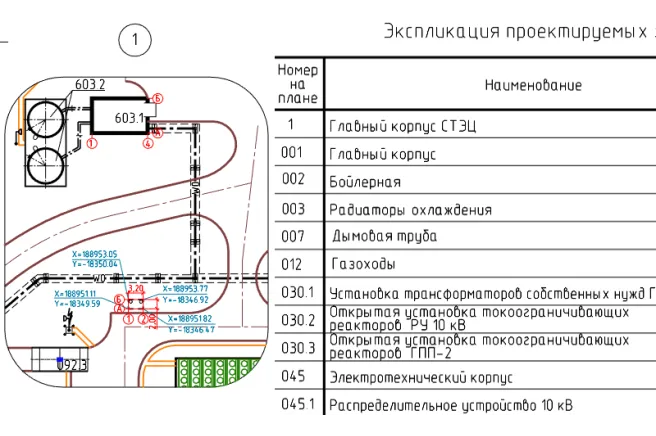

Отрисовка строительной сетки, проектных контуров зданий и сооружений, дорожек и площадок, улиц и проездов, лестниц и ограждений, образмеривание и координирование объектов. Автоматическое формирование ведомостей и оформление разбивочного чертежа.
Раздел «Вертикальная планировка»

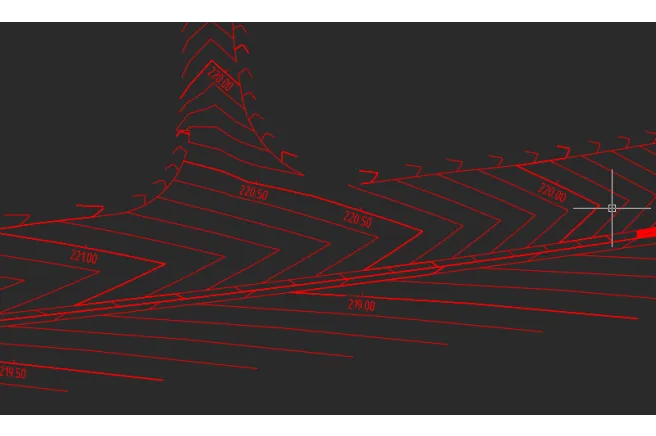

Моделирование будущего «красного» (проектного) рельефа, расчет картограммы земляных масс и оформление чертежа по российским стандартам. Создание конструкции 3D-откосов.
Раздел «Благоустройство и озеленение»

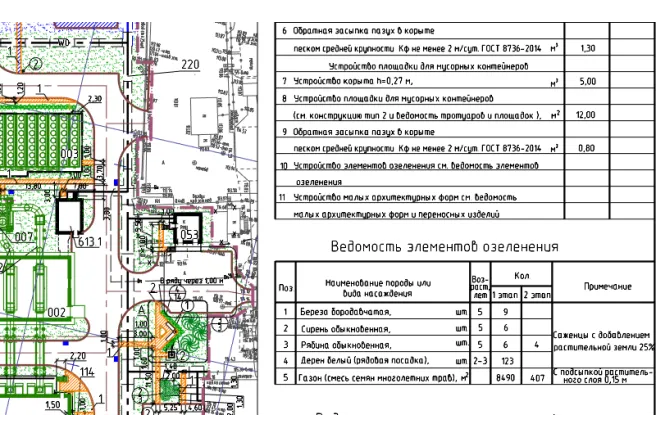

Расстановка зеленых насаждений, размещение малых архитектурных форм. Автоматическое формирование ведомостей и оформление чертежей к печати. Функции моделирования роста деревьев и кустарников, возможность «поднятия» на рельеф объектов благоустройства.

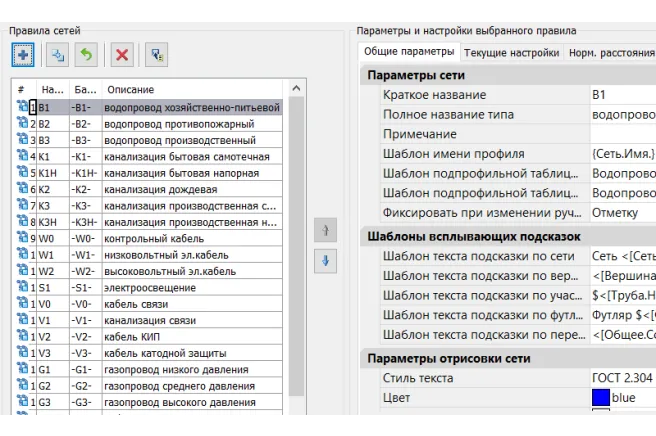

Работа с БД и правилами отрисовки инженерных коммуникаций
Инженерные коммуникации представлены в виде специального 3D-объекта «Сеть». Действуют встроенные правила отрисовки сетей с гибкой настройкой параметров и открытыми БД нормативно-справочной информации по сетям и элементам сети.

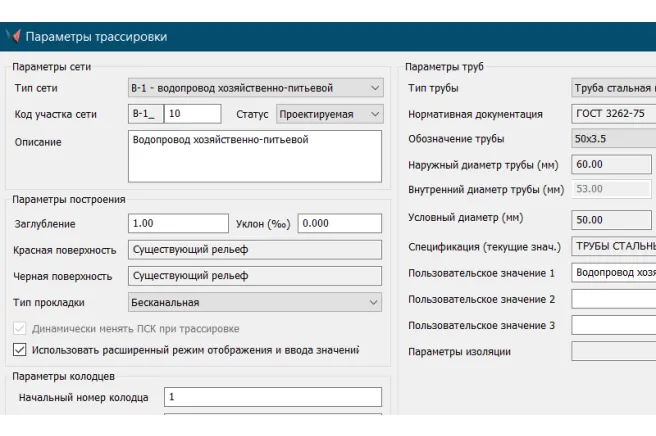

Создание и редактирование инженерных коммуникаций
Вариантность режимов трассировки сети. Широкие возможности редактирования параметров сети в плане и в профиле.

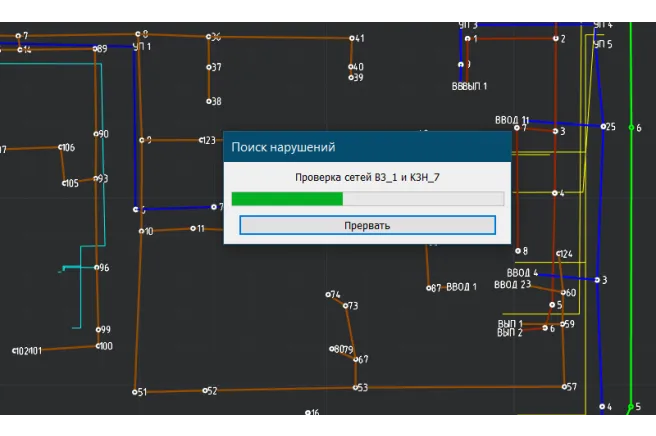

Поиск коллизий
Справочная система по нормативным расстояниям в плане между различными инженерными сетями обеспечивает «бесшовный» обмен чертежами между смежниками.

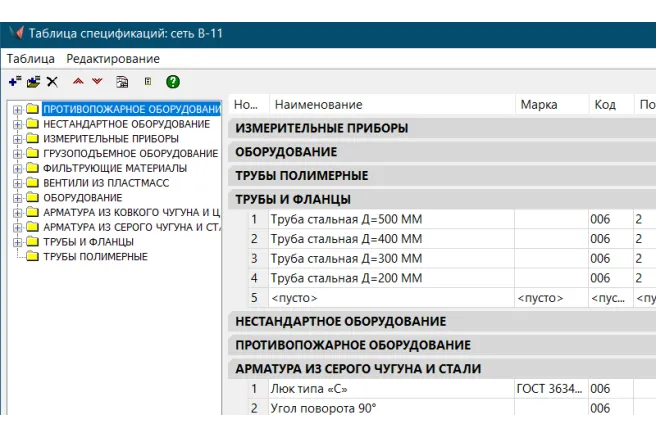

Подготовка отчетной документации
Формирование выходных ведомостей и подготовка сводного плана инженерных сетей.

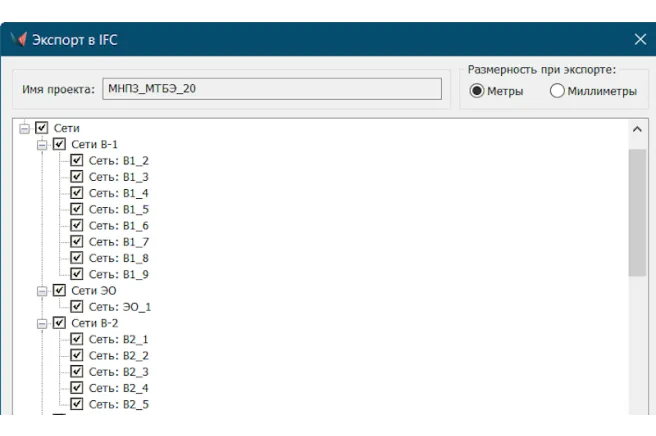

Вывод данных по сетям в сторонние решения
Экспорт свойств сети в MS Excel, экспорт инженерных коммуникаций в формат IFC.

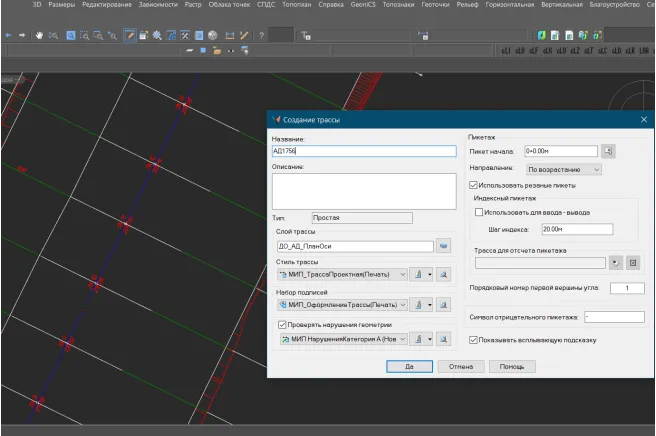

Создание плана трассы
«Трасса» – специализированный трехмерный объект, хранящийся в проекте. Создание линейно-протяженных объектов в плане производится различными методами: геометрическими элементами, по 3D-полилинии, по объектам.

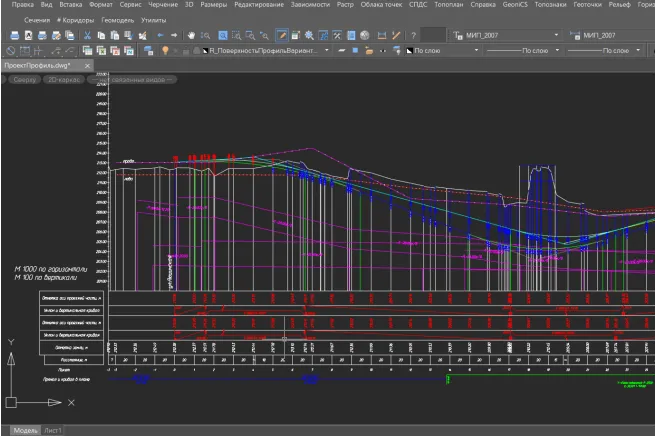

Подготовка и редактирование продольного профиля
Операции проектирования и редактирования профиля с учетом ввода и мониторинга ограничений. Поддерживаются различные режимы создания профиля: отрисовка вручную, ввод из текстового файла, создание по 3D-полилинии, из отрисованных полилиний, по поверхности, трассе и т.д.

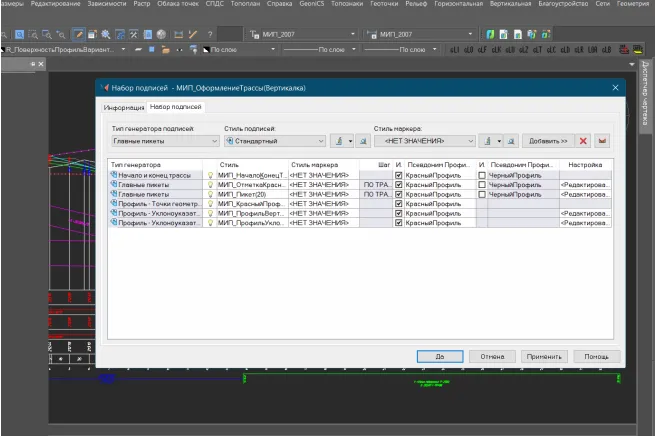

Стили трассы и ее элементов
Поддержка свойств и стилей профиля, свойства и стили окна профиля, стили подписей профиля и окна профиля. Система стилей используется для управления отображением и смысловым наполнением объектов плана и профиля.
Взаимодействие с другими приложениями

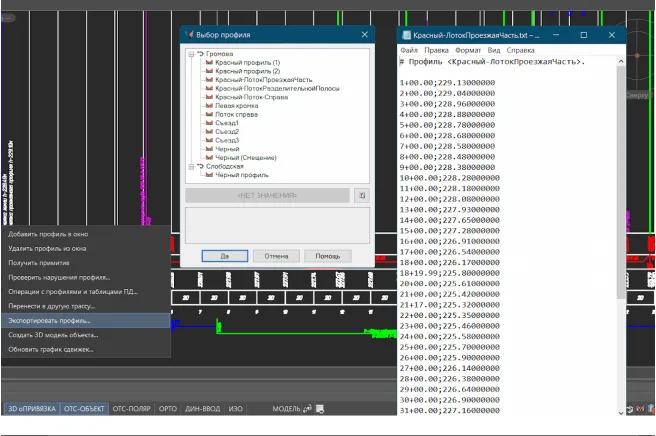

Экспорт данных профиля, создание 3D-моделей трасс, рисование по профилю с помощью прозрачных команд и оформление профилей (с помощью сбросов).

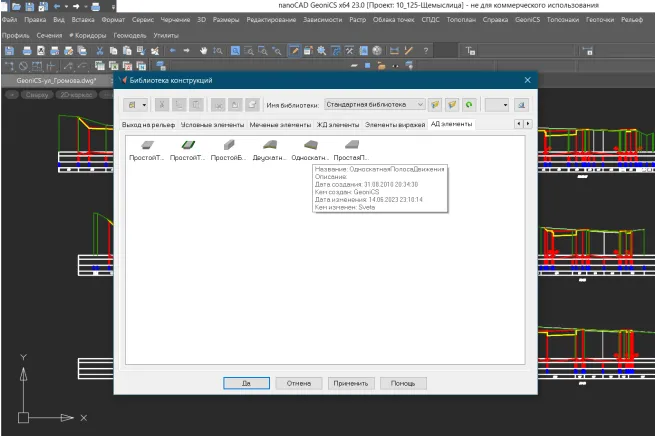

Работа с библиотекой типовых конструкций
Создание различных шаблонов с постоянными и переменными параметрами. Сложные и часто используемые конструкции пользователь может сохранять в библиотеке для применения в будущих проектах.

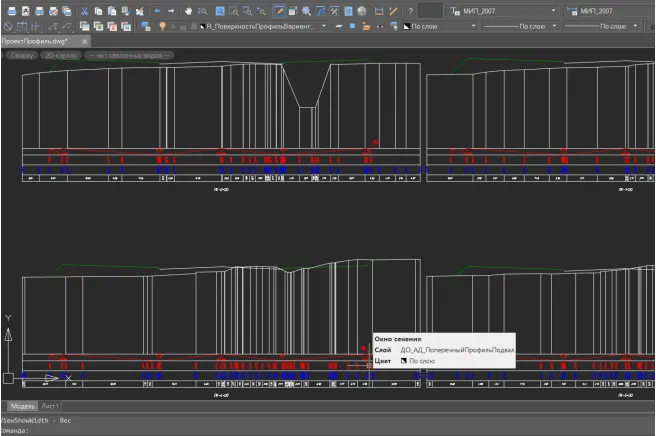

Подготовка поперечных профилей
Специальный шаблон «Конструкции» позволяет проектировать очертания линейного объекта (например, дороги) по существующим поперечным профилям.

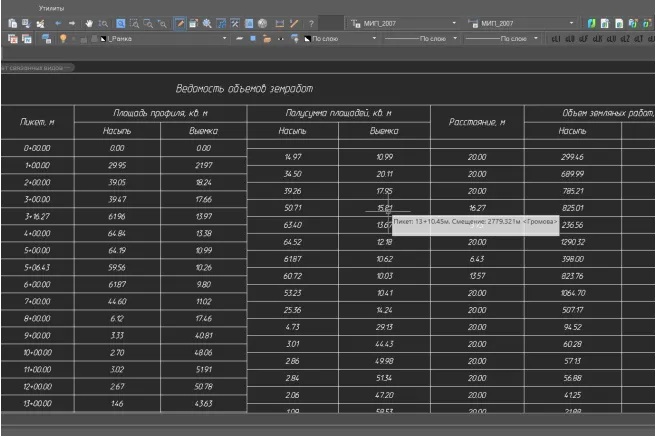

Расчеты материалов по поперечному сечению
Определение объемов земляных работ и материалов по проектному очертанию. Источник: поверхности и специальные фигуры, заданные в элементах конструкций.

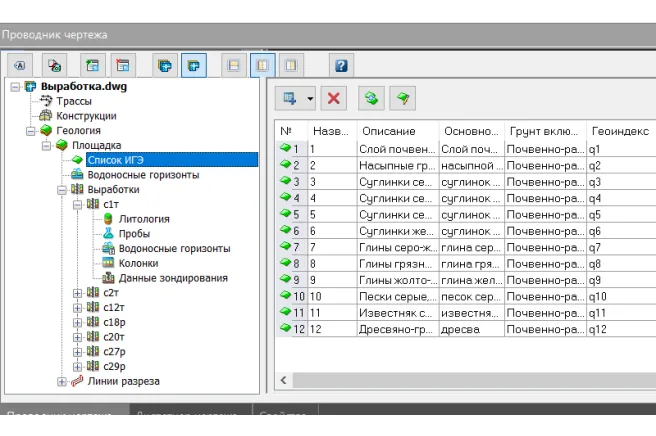

Хранение данных по объекту «Площадка»
Хранение данных по выработке, ИГЭ, линии разрезов, данных о водоносных горизонтах, а также общих сведений.
Использование исходных данных для создания разрезов

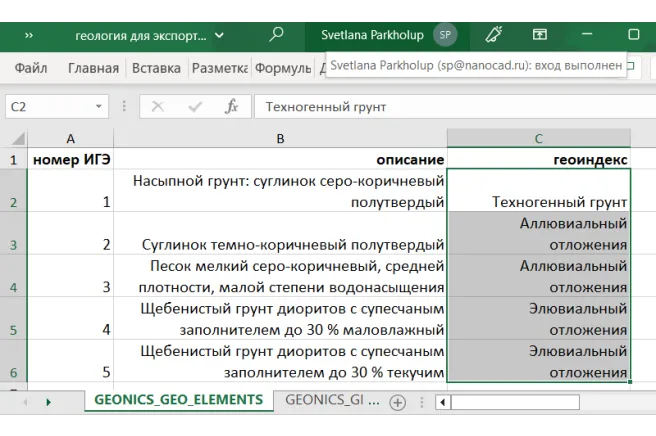

Исходные данные составляет информация из сторонних источников. Интеграция с MS Excel обеспечивает возможность быстро и удобно загрузить исходную информацию.

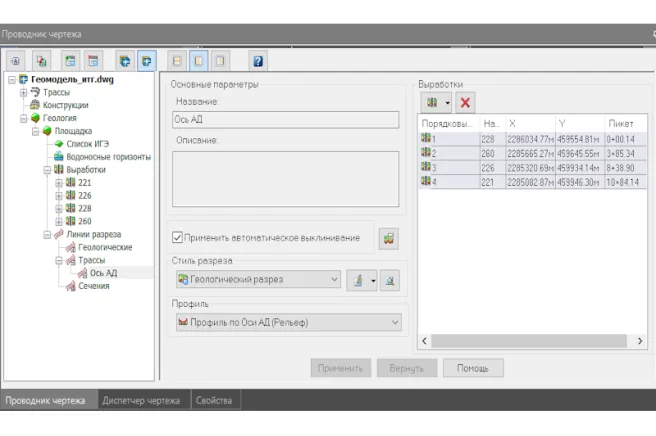

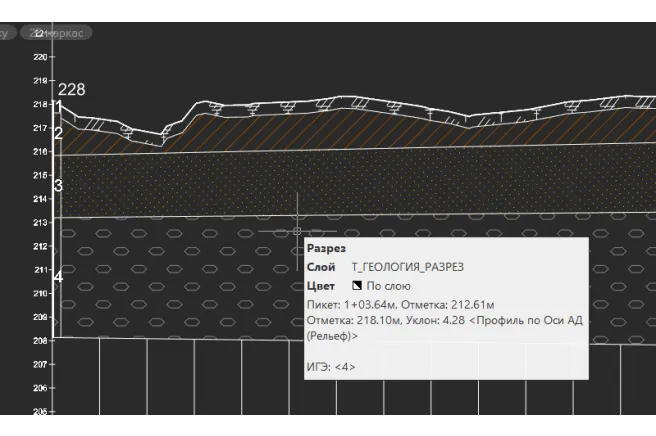

Создание и редактирование инженерно-геологических разрезов
Автоматическое построение разрезов и колонок. Редактирование осуществляется с помощью Редактора разреза.
Создание классификаторов грунтов и геоиндексов
Функционал модуля позволяет задавать любое количество разновидностей классификаторов грунтов и геоиндексов.
Оформление выходной документации
Подготовка инженерно-геологического разреза осуществляется на основе стилей.
Конфигурации
Продукт включает
Модуль nanoCAD «Сети»Компонент nanoCAD GeoniCS для автоматизации трассировки инженерных коммуникаций в плане и получения продольного профиля по сети
Модуль nanoCAD «Трассы»Компонент nanoCAD GeoniCS для проектирования линейно-протяженных объектов
Модуль nanoCAD «Сечения»Компонент nanoCAD GeoniCS, дополняющий модуль «Трассы» для создания существующих поперечных профилей на основе типовых конструкций
Модуль nanoCAD «Геомодель»Компонент nanoCAD GeoniCS для автоматизации отрисовки инженерно-геологических разрезов и колонок
Модуль nanoCAD «Генплан»Компонент nanoCAD GeoniCS для проектирования генеральных планов и вертикальной планировки объектов промышленного назначения, городской застройки и специальных объектов
Модуль nanoCAD GeoniCS «Топоплан»Компонент nanoCAD GeoniCS для подготовки топографических карт и моделей рельефа.
Преимущества
Открытые базы данных
Встроенные библиотеки условных топографических знаков, зеленых насаждений и малых архитектурных форм, инженерных коммуникаций и правил трассировки предоставляют гибкие инструменты выполнения проектных работ. Все библиотеки открыты, пользователь может пополнять их собственными наработками.
Оформление по российским стандартам
Программный комплекс nanoCAD GeoniCS изначально настроен под требования к оформлению, зафиксированные в российских нормативных документах, и располагает инструментами автоматического формирования выходной проектной документации.
Передача данных через IFC
Поддержка экспорта в обменные файлы формата IFC позволяет встроить информационные модели поверхности и инженерных коммуникаций, сформированные средствами nanoCAD GeoniCS, в комплексную информационную модель проектируемого объекта.
Согласованность данных
Специализированный Менеджер проектов позволяет аккумулировать в одной точке чертежи, объекты, расчеты и данные по проекту. Все чертежи, спецификации и другие документы проекта гарантированно относятся именно к текущему проекту nanoCAD GeoniCS.
Системные требования
Графическая платформа
- Платформа nanoCAD
Процессор
- Минимальные требования: процессор с тактовой частотой 2 ГГц
- Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
- Минимальные требования: 4 Гб
- Рекомендуемые требования: 16 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
- Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD
Разрешение экрана
- Стандартные мониторы: 1920 x 1080
- Мониторы с высоким разрешением: до 3840 x 2160 (поддерживается в ОС Windows 10,11)
Сеть
- На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP
Операционная система
- Microsoft® Windows® 11
- Microsoft® Windows® 10 (64-бит), в том числе Home, Pro и Enterprise
- Microsoft® Windows® 8.1 (64-бит)
- Astra Linux 1.7, архитектура x86–64
- Astra Linux 1.8, архитектура x86–64
- Alter OS 2025, архитектура x86–64
- Alt Linux 10.4, архитектура x86–64
- RED OS 7.3, архитектура x86–64
- RED OS 8, архитектура x86–64
- РОСА Хром 12, архитектура x86–64
