nanoCAD BIM Электро
от 71 500 ₽
Также получить консультацию по программному продукту можете через мессенджеры
Программа позволяет проектировать и моделировать системы силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.
Все описаниеЗадачи
Автоматическая расстановка разветвительных коробок;
Автоматическая маркировка оборудования, формирование выносок и сечений;
Автоматизированная раскладка кабелей по объемам внутри конструкций;
Автоматическая трассировка кабелей по кабельным трассам.
О продукте
Функционал программы позволяет инженеру-проектировщику сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом nanoCAD BIM Электро позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.
Наличие собственного графического ядра делает nanoCAD BIM Электро независимым от других графических систем, а поддержка форматов DWG и IFC гарантирует беспрепятственный обмен информацией со смежниками и заказчиками.
Задачи
Автоматическая расстановка разветвительных коробок.
Автоматическая маркировка оборудования, формирование выносок и сечений.
Автоматизированная раскладка кабелей по объемам внутри конструкций.
Автоматическая трассировка кабелей по кабельным трассам.
Автоматическое проведение электро- и светотехнических расчетов.
Автоматическая и ручная расстановка светильников.
Проектирование систем силового электрооборудования, внутреннего и наружного электроосвещения.
Автоматические проверки модели на корректность ее построения.
Автоматическое формирование отчетов и спецификаций.
Возможности

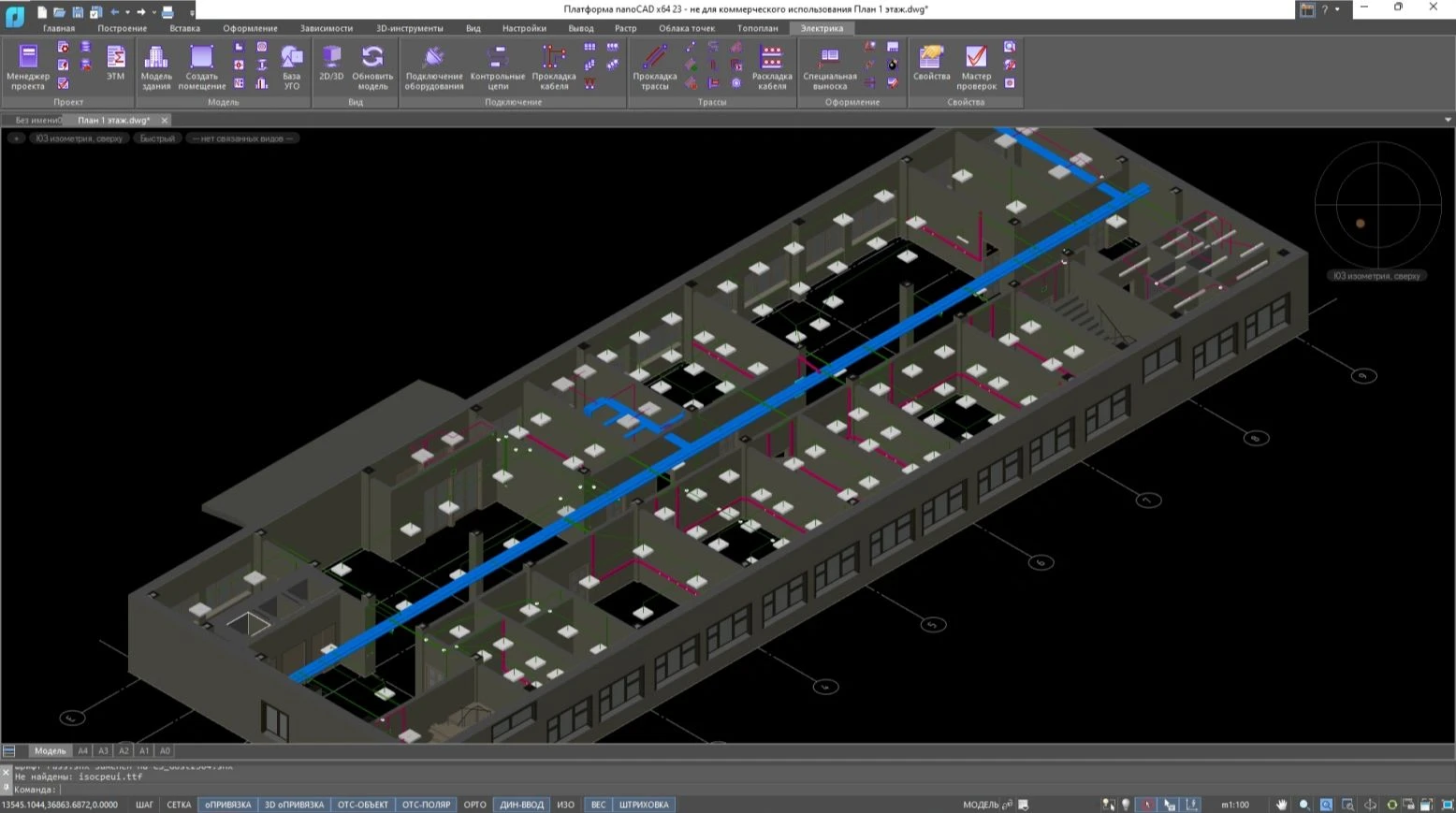

Элемент Трассы
- Создание наклонных трасс под произвольным углом;
- В режиме 3D-вида точки подключения и вершины трасс отображаются на действительной высоте;
- Построение трасс, установка оборудования и соединительных элементов, а также редактирование соединений без переключения на 2D-вид.
Окно Настройки трассы
В окне «Настройки трассы» доступны следующие возможности:
Режим задания уклона — выбор способа задания уклона кабельной трассы;
Забирать высоту объекта/трассы — продолжение построения трассы от высоты выбранной точки подключения объекта или существующей трассы;
Прокладывать в опусках — автоматическая организация опусков к объектам в той же КНС, где проложены горизонтальные трассы.
…
Группа команд Высоты
Группа команд Высоты, доступная на ленте Электрика:
Изменить высоту – CW_CHANGE_HEIGHT. Позволяет для всех попавших в выбор объектов и трасс задать положительное или отрицательное смещение по высоте относительно текущих значений высот;
Изменить высоту трасс – CW_CHANGE_TRACES_HEIGHT. Позволяет для всех попавших в выбор трасс задать положительное или отрицательное смещение по высоте относит…
Редактирование объектов и трасс
- Выноски для трасс с обозначением уклона;
- Возможность группового выбора объектов и трасс в командах Проложить канал в существующих трассах и Удалить канал из трасс.
Модуль «Схемы»
В модуль формирования однолинейной схемы щита внедрены новые параметры ЭП и ОПН.
Вывод документов
Вывод документов напрямую в файлы DOCX и XLSX. Для генерации документов больше не требуется наличие установленных на ПК офисных приложений. При этом кратно возросла скорость вывода документов.
Шаблон экспликации
В шаблоне экспликации имеется параметр Категория и группа взрывоопасной смеси, решающий ситуацию, при которой для невзрывоопасного помещения выводились категория и группа взрывоопасной смеси.

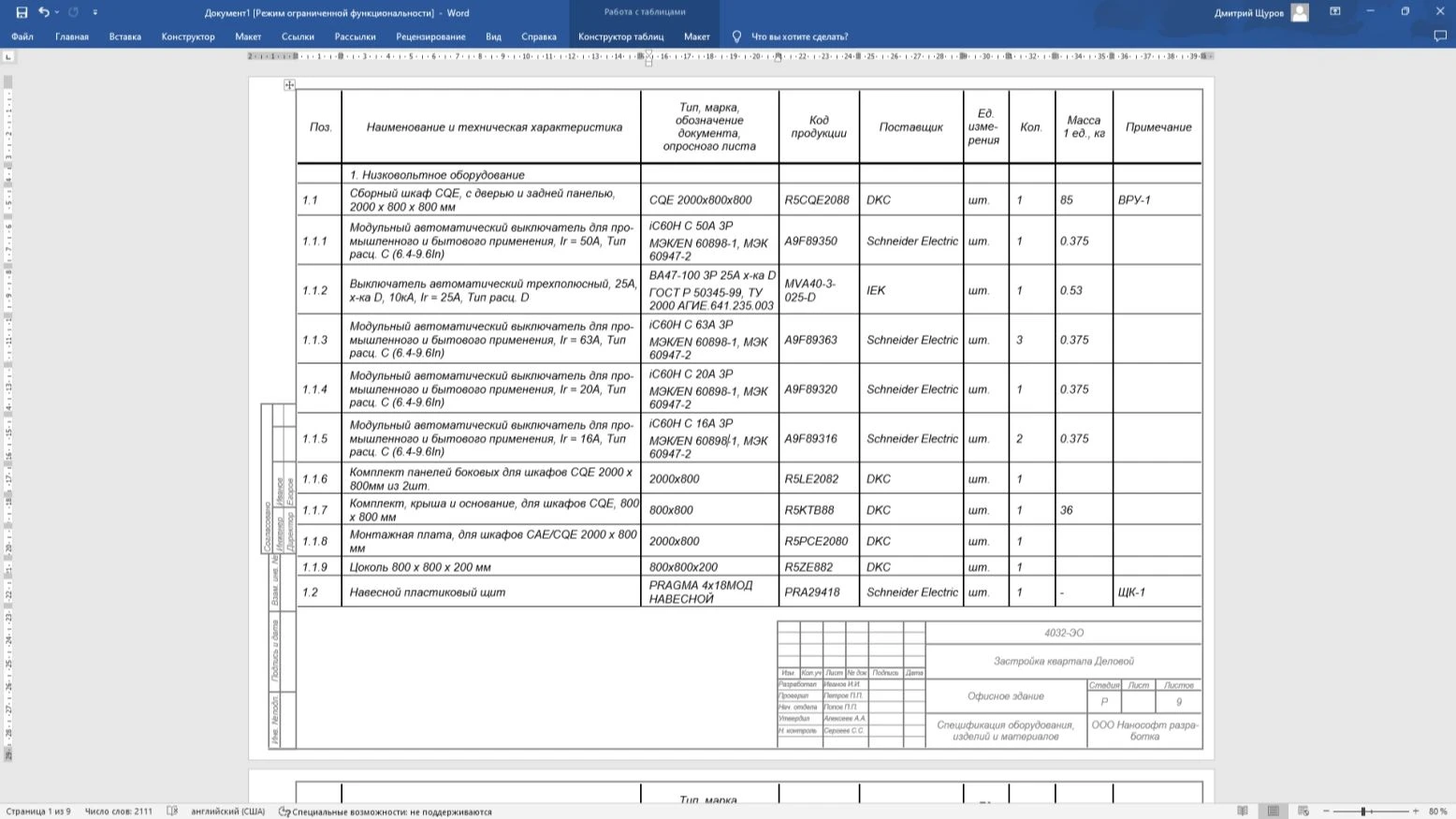

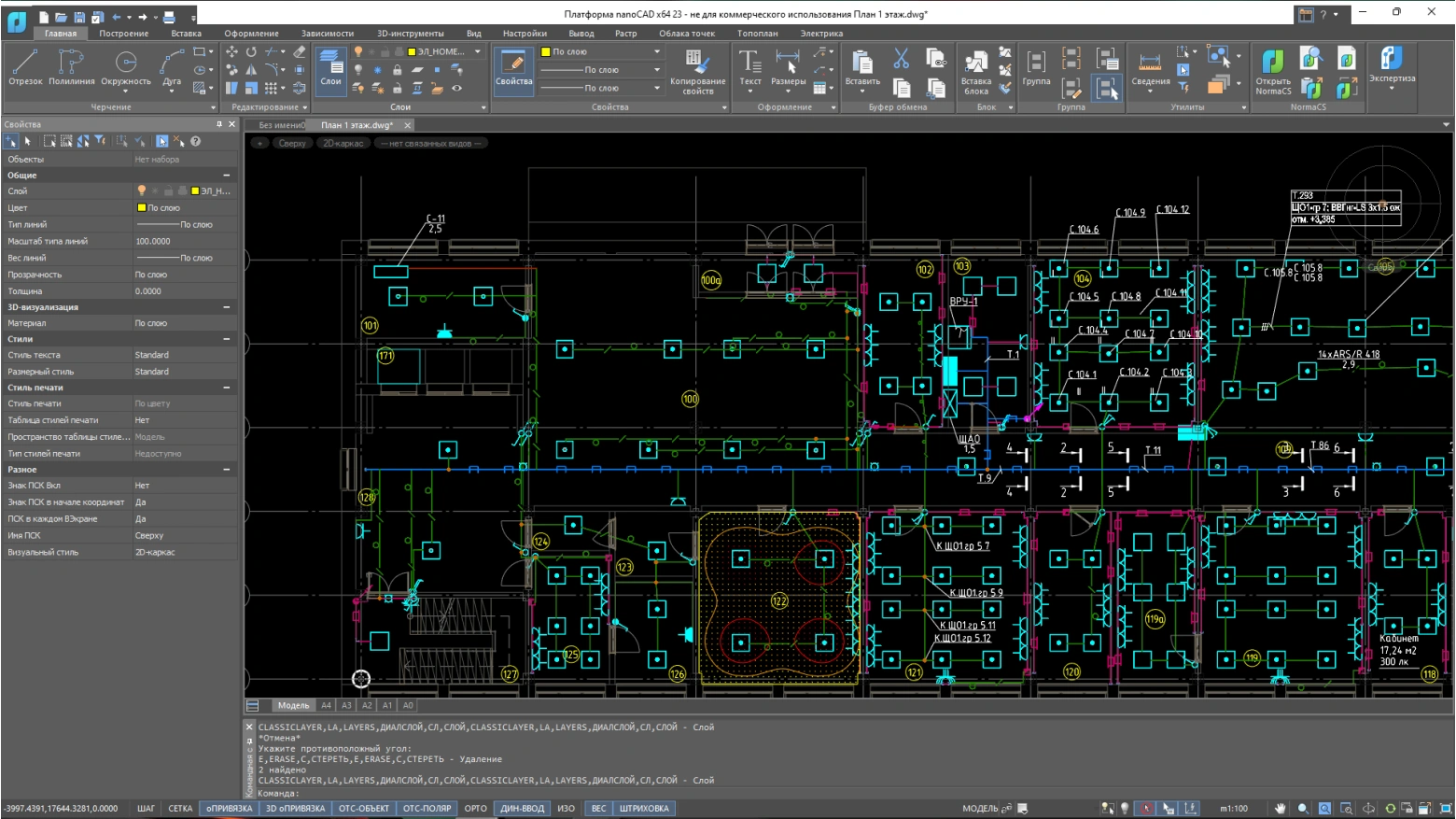

Документирование
Формирование широкого спектра проектных документов (планы расположения оборудования и прокладки кабельных трасс; однолинейные схемы щитов; кабельный журнал; спецификация оборудования, изделий и материалов; различные расчетные ведомости).
Интеграция со сторонними САПР/BIM-решениями
Поддержка экспорта/импорта в форматы *.dwg, *.ifc, *.RBIM, CADLib позволяет легко встраивать информационную модель систем электроснабжения, выполненную в nanoCAD BIM Электро, в сводную модель проектируемого объекта, реализованную на любой САПР/BIM-платформе.

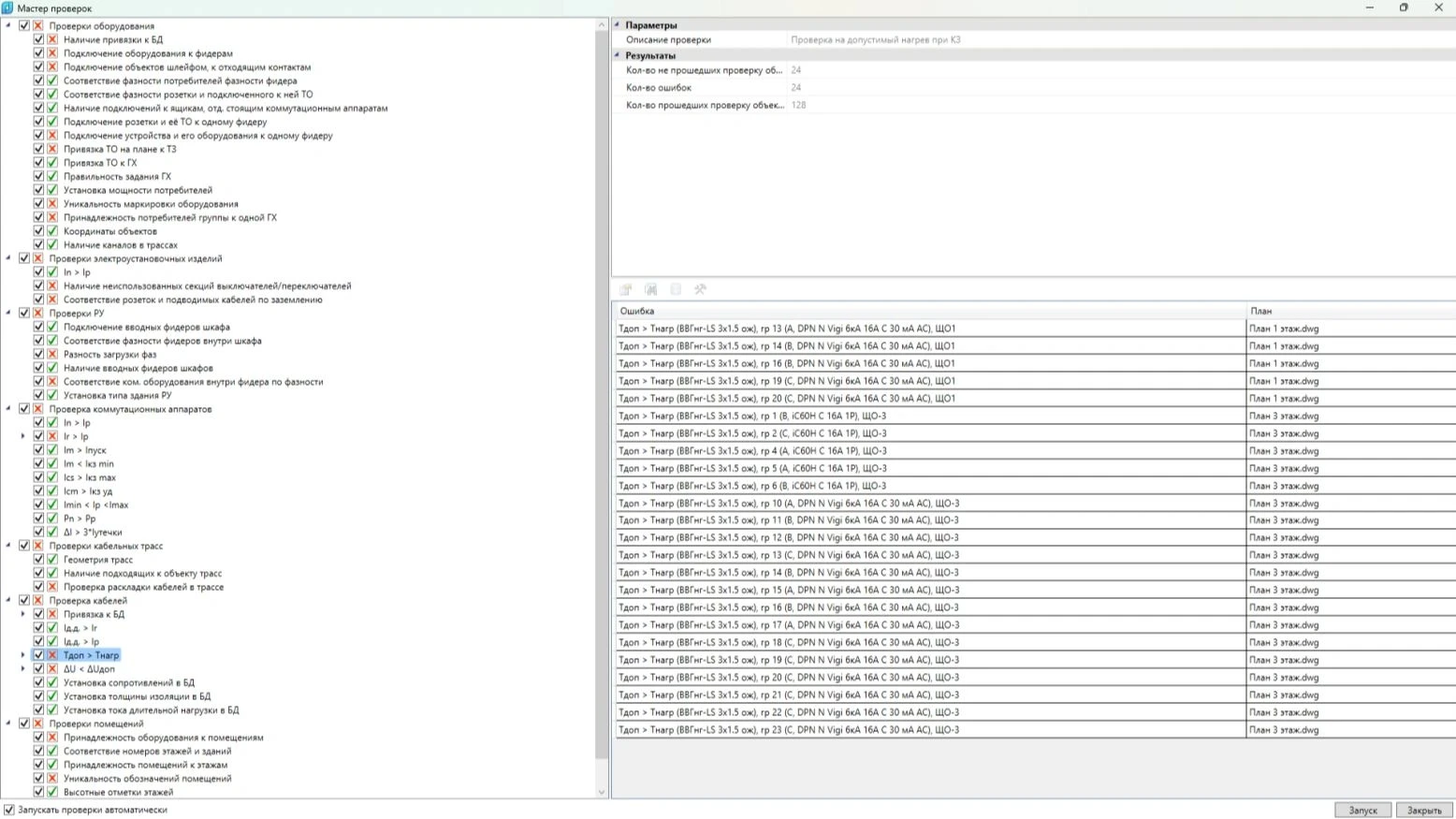

Проверка модели
Широкий перечень проверок, на соответствие условиям которых контролируется каждый элемент модели. Обнаруженные ошибки подсвечиваются красным цветом. Надежные инструменты контроля позволяют не просто сформировать информационную модель электрической системы, а сделать это качественно.

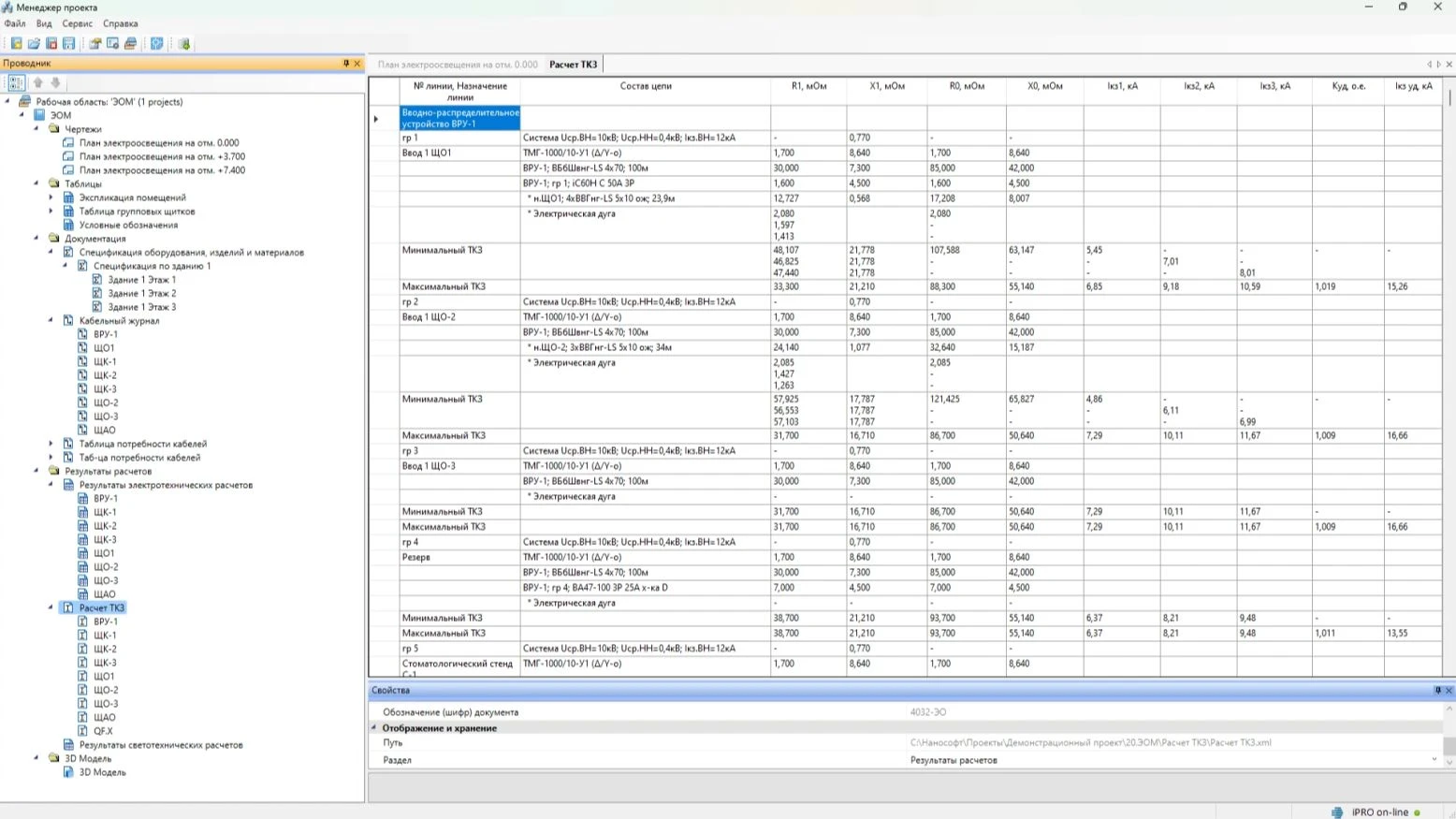

Электротехнические расчеты
Расчет электрических нагрузок по методикам РТМ 36.18.32.4-92, СП 256.1325800.2016, ТЭП;
Расчет токов одно-, двух- и трехфазного короткого замыкания по методикам ГОСТ 28249- 93, «Петля фаза-ноль»;
Расчет кабеля на невозгорание согласно Циркуляру № Ц-02-98 (Э);
Расчет токов утечки через изоляцию согласно ПУЭ-7, п. 7.1.83;
Расчет падения напряжения.
…

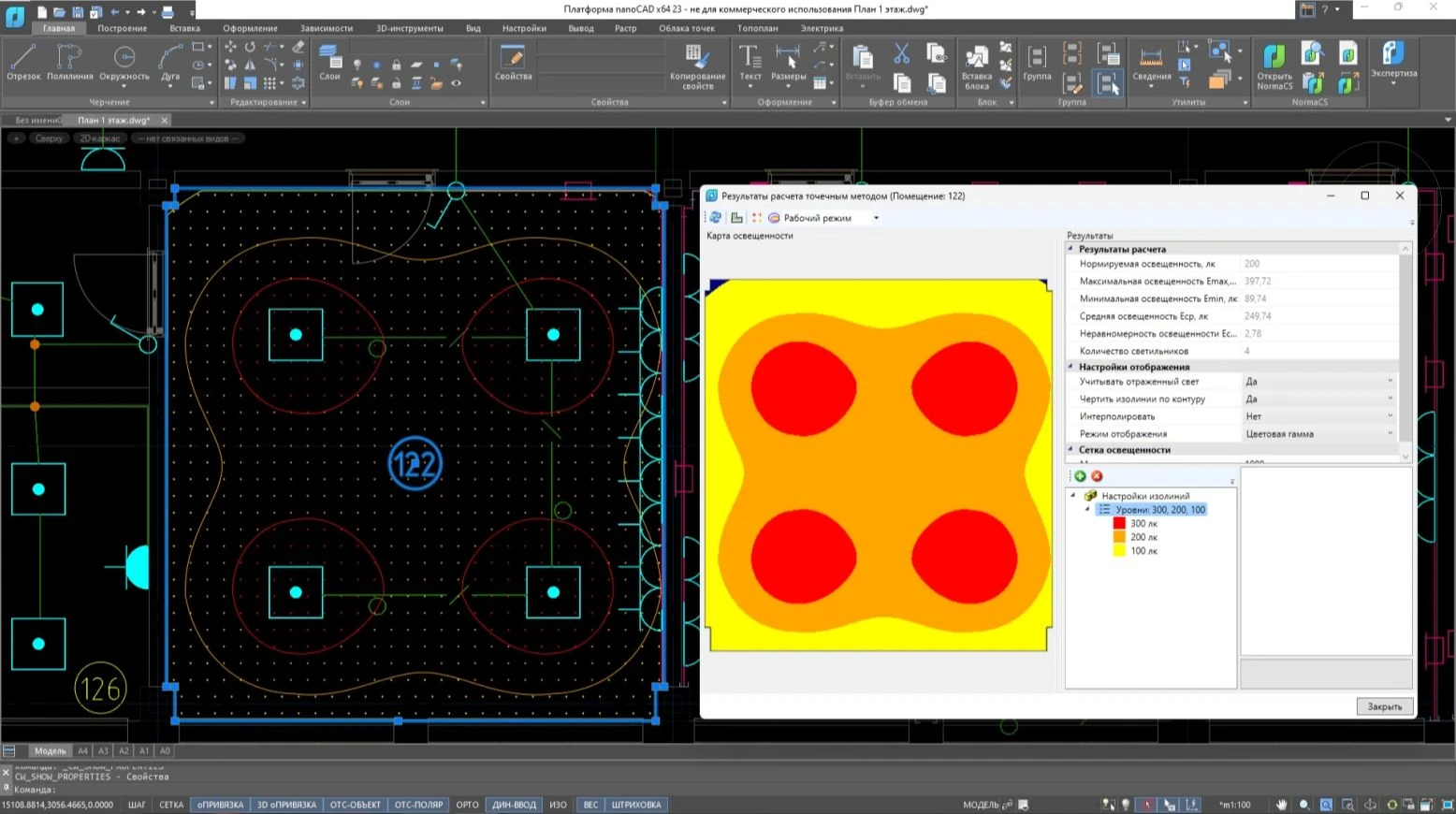

Светотехнические расчеты
Поддерживаются два известных метода расчета освещенности: точечный метод и метод коэффициента использования.
Готовые базы оборудования
Все лидеры свето- и электротехнического рынка уже создали базы своего оборудования в формате nanoCAD BIM Электро. Базы открыты для редактирования и пополнения, а их количество постоянно увеличивается.
Информационное моделирование
Информационная модель проектируемой электрической системы обеспечивает взаимодействие оборудования, считывая связанную информацию и оперируя актуальными данными. При этом пользователь остается в привычной САПР-среде.
Автоматизация рутинных процессов
Функционал программы предоставляет возможность сосредоточиться на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы. nanoCAD BIM Электро позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.
Поддержка формата *.dwg
nanoCAD BIM Электро – приложение на Платформе nanoCAD, что позволяет использовать все возможности платформы для ускорения проектирования, а также для импорта/экспорта данных.
Конфигурации
Преимущества
Инженерные расчеты по российским стандартам
Расчеты электрических нагрузок (по методам СП 256.1325800.2016, ТЭП, РТМ 36.18.32.4-92), потерь напряжения, токов утечки, токов короткого замыкания (по методам ГОСТ 28249-93 и «Петля фаза-ноль»). Автоматическая проверка на соответствие расчетным режимам.
Выгрузка модели в IFC
Поддержка экспорта в обменные файлы стандарта IFC позволяет легко встраивать информационную модель систем электроснабжения, выполненную в nanoCAD BIM Электро, в сводную модель проектируемого объекта, реализованную на любой BIM-платформе.
Информационное моделирование вместо черчения
Информационная модель проектируемой электрической системы обеспечивает взаимодействие оборудования, считывая связанную информацию и оперируя актуальными данными. При этом пользователь остается в привычной САПР-среде.
Автоматическое формирование отчетных документов
Формирование широкого перечня проектных документов (планы расположения оборудования и прокладки трубопроводов, аксонометрические схемы, гидравлические отчеты, спецификация и т.д.).
Автоматическое формирование отчетных документов
Охват ключевых потребностей по всей необходимой документации проекта, включая планы расположения оборудования, спецификации, структурную схему, отчеты по расчетам, кабельные журналы, табличные документы.
Новые возможности
Поддержка новейшей версии Платформы nanoCAD
nanoCAD BIM Электро 26 устанавливается на Платформу nanoCAD версии 26.
Расширенный набор параметров и шаблонов выносок
Добавлены новые параметры для шаблонов специальных выносок: углы α, β, γ для светильников; высотные отметки (относительно здания) для проходок. Добавлены новые шаблоны выносок (потребитель – группа щита/высота установки, светильники в помещении по ГОСТ 21.608-2021, угол наклона светильника) и обновлены существующие выноски кабельных проходок.
Новые параметры документов
Добавлены новые параметры: категория помещений по СП 12.13130.2009 и пожароопасной зоны по ПУЭ 7 (экспликация помещений); высотные отметки и отметки низа/центра относительно этажа и здания (спецификация отверстий); номер здания, номер этажа, габариты (ШхВхГ).
Вывод сетки освещения в *.dwg
Объект «Сетка освещения» теперь выводится в *.dwg-файл, создаваемый после применения команды «Взорвать план».
Горячие клавиши (Beta)
В nanoCAD BIM Электро 26 появилась система горячих клавиш для команд программы. Подключить и протестировать функцию, а также повлиять на развитие продукта можно на официальном форуме компании «Нанософт».
Перейти
Обновление шаблонов документов
Добавлены или переработаны шаблоны экспликации помещений, ведомости отверстий, кабельного журнала и светотехнических расчетов. Для всех документов обновлены штампы, рамки, шапки таблиц в шаблонах вывода документов в *.dwg и DOTX. Вы тратите меньше времени на адаптацию, можете работать сразу, «из коробки».
Размещение электроприемников на плане
Наряду с автоматической расстановкой стала доступна ручная расстановка электроприемников на плане, которая позволяет быстрее и удобнее пройти по списку технологического оборудования и проконтролировать, что всё оборудование было размещено.
Прямой экспорт документов без офисных приложений
Основным способом выгрузки стала прямая генерация файлов DOCX и XLSX – без запуска офисных приложений. Если вы использовали пользовательские шаблоны формата DOT, их необходимо пересохранить в формат DOTX.
Автоматическая генерация марок для кабельных проходок
Программа сама формирует обозначения проходок с учетом размеров и типа отверстия. Настраиваемые правила разделения по габаритам позволяют автоматически присваивать разные марки группам проходок в зависимости от диапазона размеров – чертеж остается читаемым без ручной разметки.

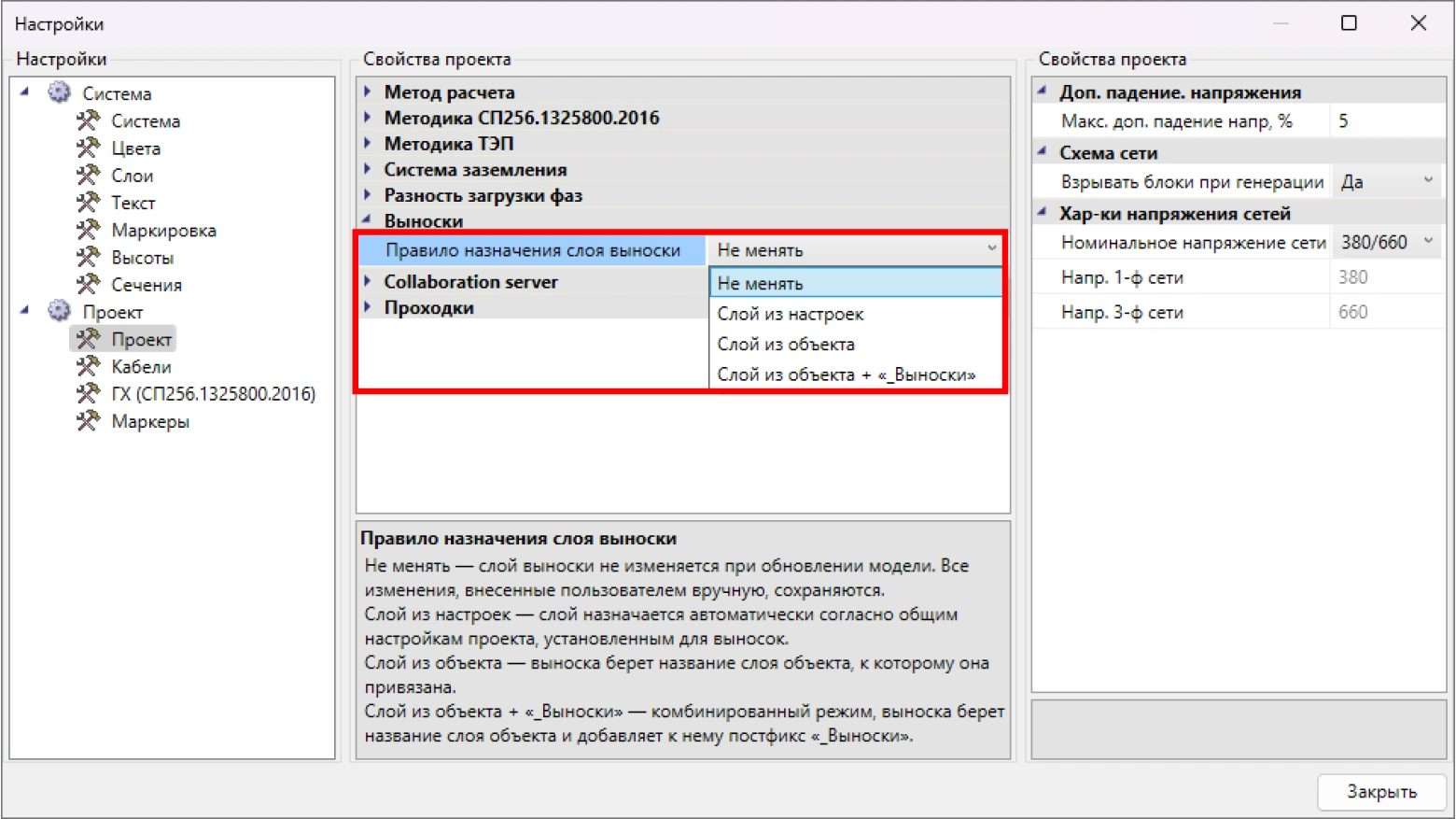

Гибкое управление слоями выносок
Каждому типу выносок и элементов модели назначается отдельный слой прямо в параметрах проекта. Новые выноски автоматически попадают в нужный слой, а изменить слой целой группы по типу можно в один шаг – без редактирования каждого объекта вручную.

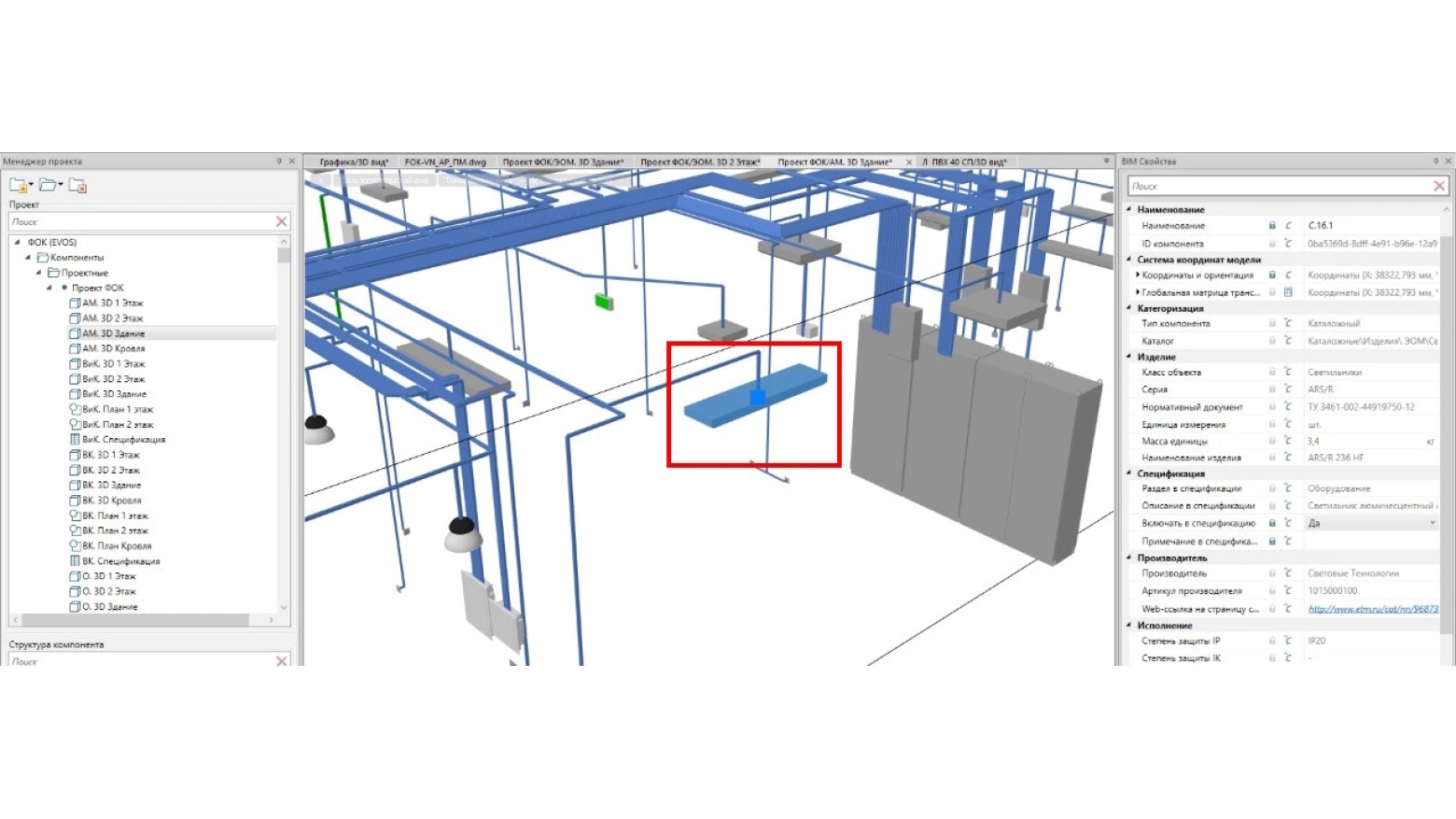

Интеграция с Collaboration server
Теперь информационная модель сети электроснабжения и электроосвещения экспортируется напрямую в Collaboration server – систему многопользовательской работы в nanoCAD BIM Вентиляция. Проектировщики смежных разделов работают с актуальными данными без необходимости ручного обмена файлами.
Системные требования
Графическая платформа
- Платформа nanoCAD
Процессор
- Минимальные требования: процессор с тактовой частотой 2 ГГц
- Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
- Минимальные требования: 4 Гб
- Рекомендуемые требования: 16 Гб и выше
Видеоадаптер
- Минимальные требования: Видеоадаптер с объемом видеопамяти 1 Гб и с OpenGL/DirectX-совместимой аппаратной 3D-акселерацией
- Рекомендуемые требования: Дискретная видеокарта с объемом видеопамяти 2 Гб и с OpenGL/DirectX-совместимой аппаратной 3D-акселерацией
Место на диске
- Минимальные требования: 10 Гб
- Рекомендуемые требования: 150 Гб и более
Разрешение экрана
- Минимальные требования: 1280х1024 px
- Рекомендуемые требования: 1920х1080 px
Дополнительное оборудование
- USB-порт (при установке программы с соответствующего носителя)
- Мышь или другие устройства указания
Сеть
- На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP
Операционная система
- Microsoft® Windows® 11
- Microsoft® Windows® 10 (64-бит)
- Microsoft Windows 8 (64-бит)
Для инсталляции программы требуется статус Администратора
Дополнительное ПО
- Microsoft Office, либо OpenOffice.org, либо LibreOffice 24.8
- Обозреватель Интернет
