nanoCAD Конструкции PS
от 41 200 ₽
Также получить консультацию по программному продукту можете через мессенджеры
nanoCAD Конструкции PS - приложение к Платформе nanoCAD, автоматизирующее разработку документации разделов КЖ и КЖИ при проектировании зданий
Все описаниеЗадачи
Автоматизация разработки документации конструктивных решений зданий и сооружений по разделам КЖ и КЖИ;
Ускорение процесса проектирования благодаря использованию информационно-параметрических 2D-элементов;
Быстрое получение необходимых спецификаций по предустановленным правилам с возможностью настройки силами пользователей.
О продукте
nanoCAD Конструкции PS - приложение к Платформе nanoCAD, автоматизирующее разработку документации разделов КЖ и КЖИ при проектировании зданий и сооружений.
Продукт устанавливается на Платформу nanoCAD как специализированное решение. Это дает возможность использовать инструменты Платформы и функционал любого ее модуля: «СПДС», «3D», «Топоплан» и др.
nanoCAD Конструкции PS предназначен для:
- Проектных организаций
- Конструкторских бюро
- Строительных компаний
- Индивидуальных проектировщиков и конструкторов
Продукт значительно повышает эффективность работы специалистов, занимающихся проектированием железобетонных конструкций, обеспечивая высокое качество и скорость выполнения проектов.
Задачи
Автоматизация разработки документации конструктивных решений зданий и сооружений по разделам КЖ и КЖИ.
Ускорение процесса проектирования благодаря использованию информационно-параметрических 2D-элементов.
Быстрое получение необходимых спецификаций по предустановленным правилам с возможностью настройки силами пользователей.
Возможности

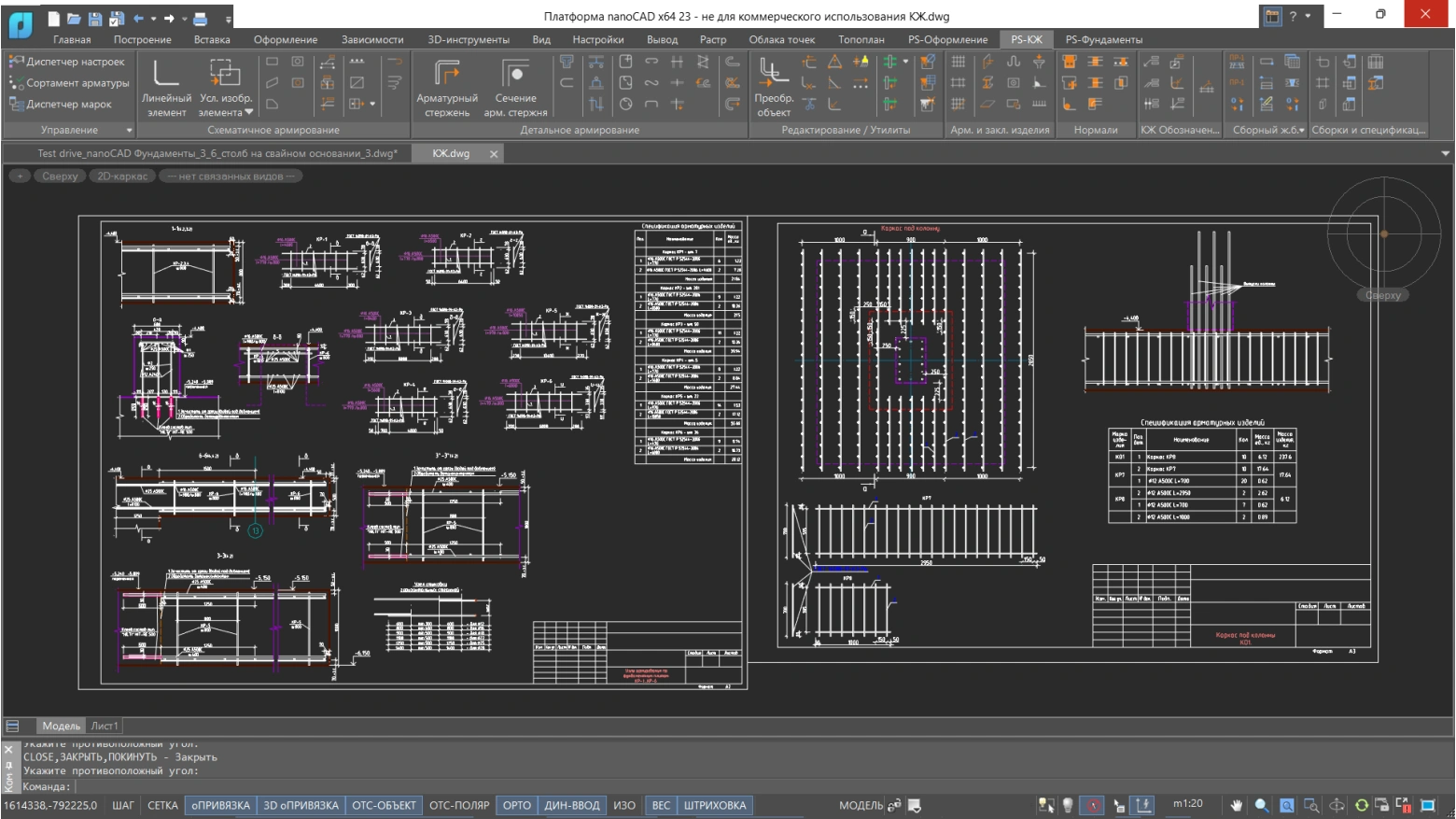

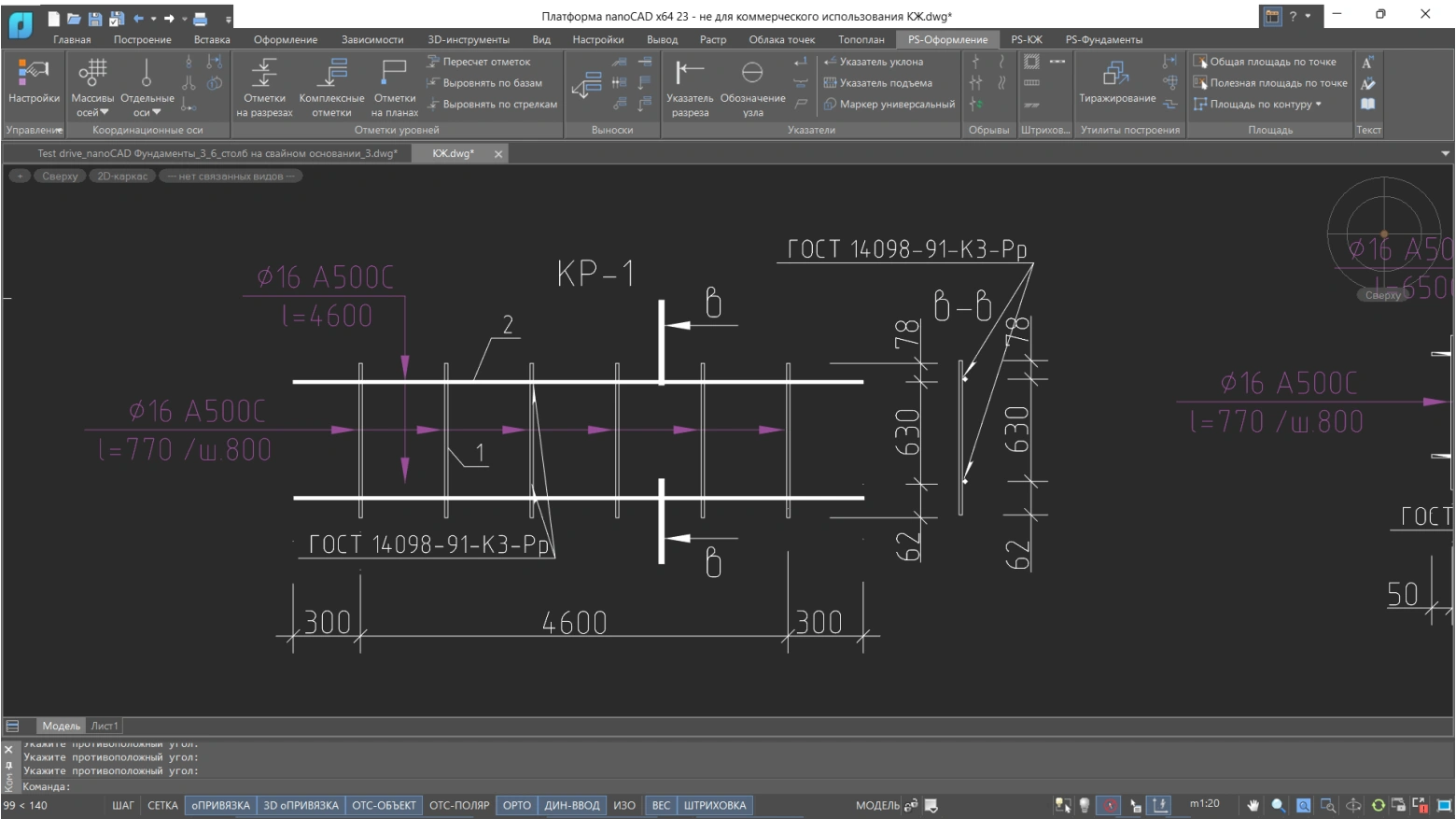

Модуль «КЖ»
Подготовка рабочих чертежей марок КЖ и КЖИ в полном соответствии с российскими стандартами.

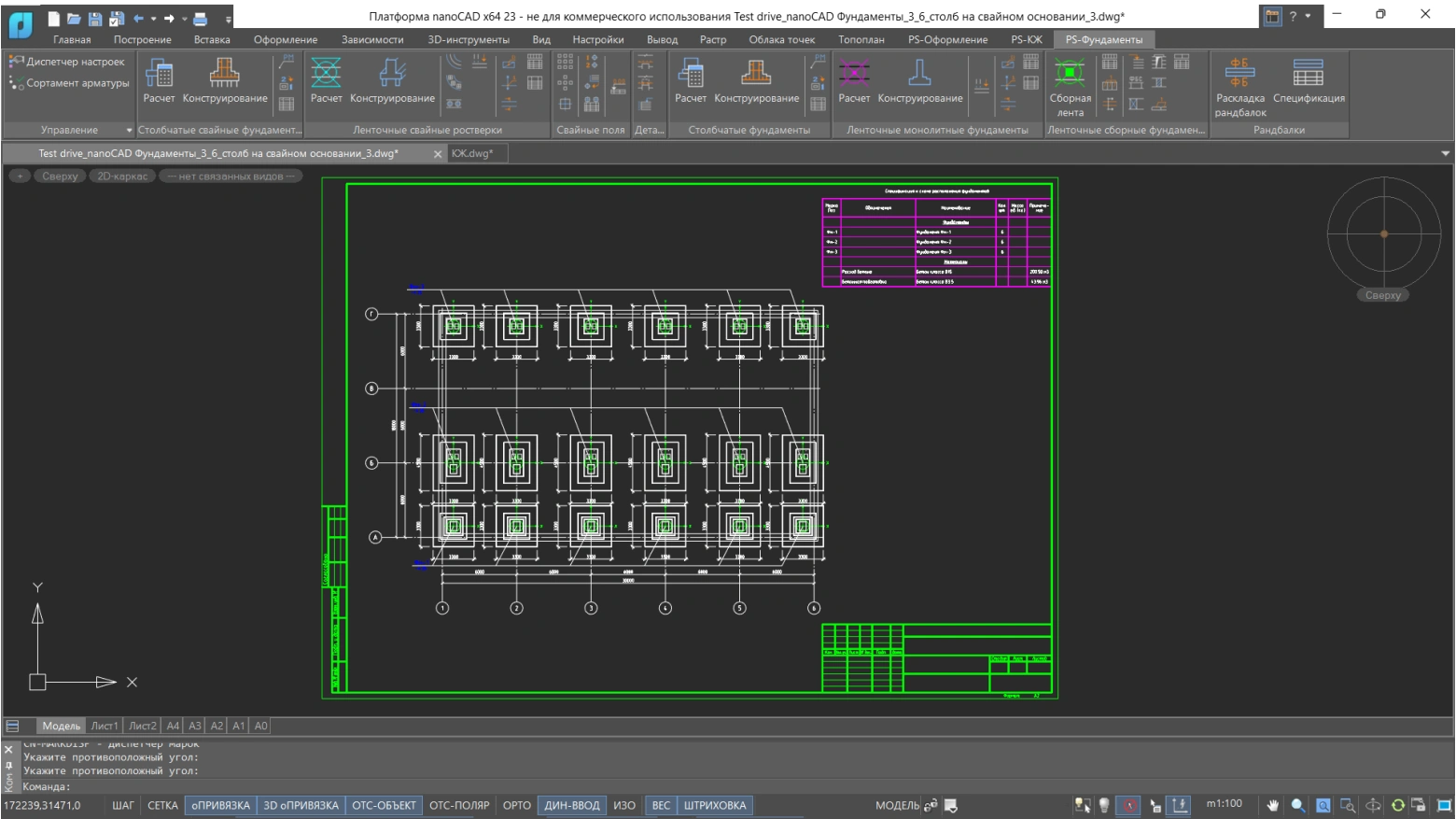

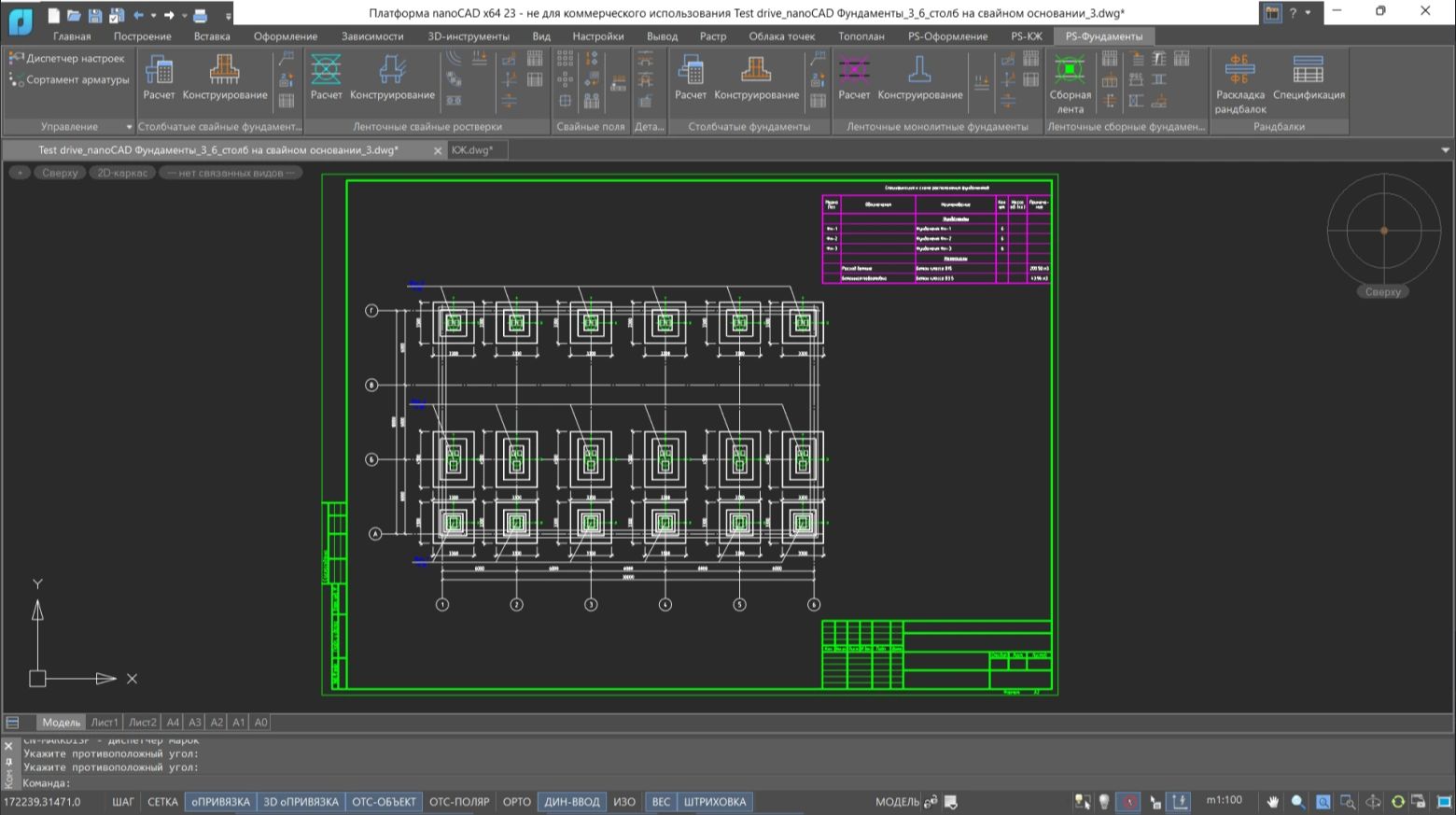

Модуль «Фундаменты»
Подготовка схем расположения и чертежей столбчатых фундаментов на свайном и естественном основании.

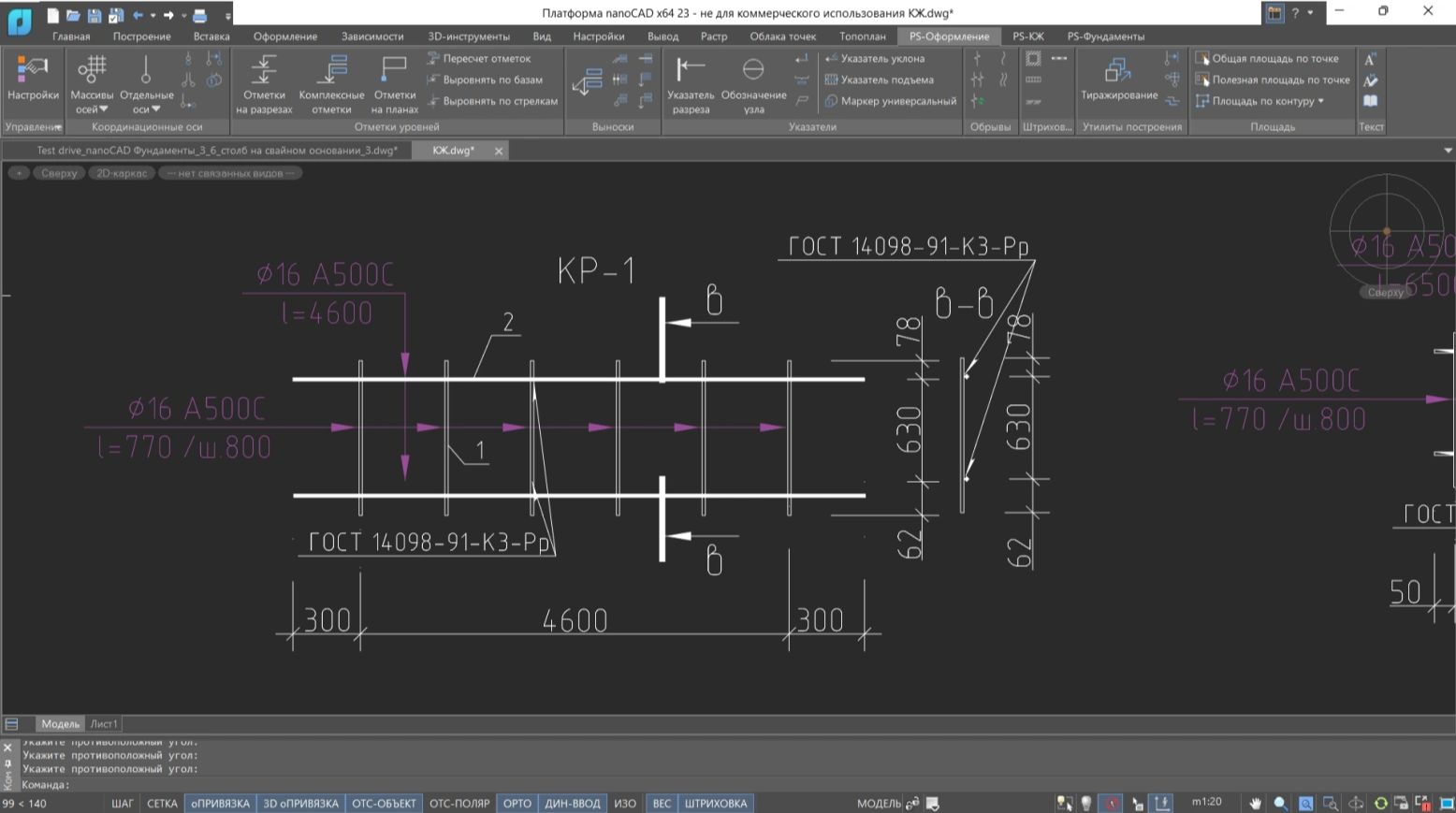

Модуль «Оформление»
Расширенный набор инструментов оформления документации с учетом всех требований ГОСТ.

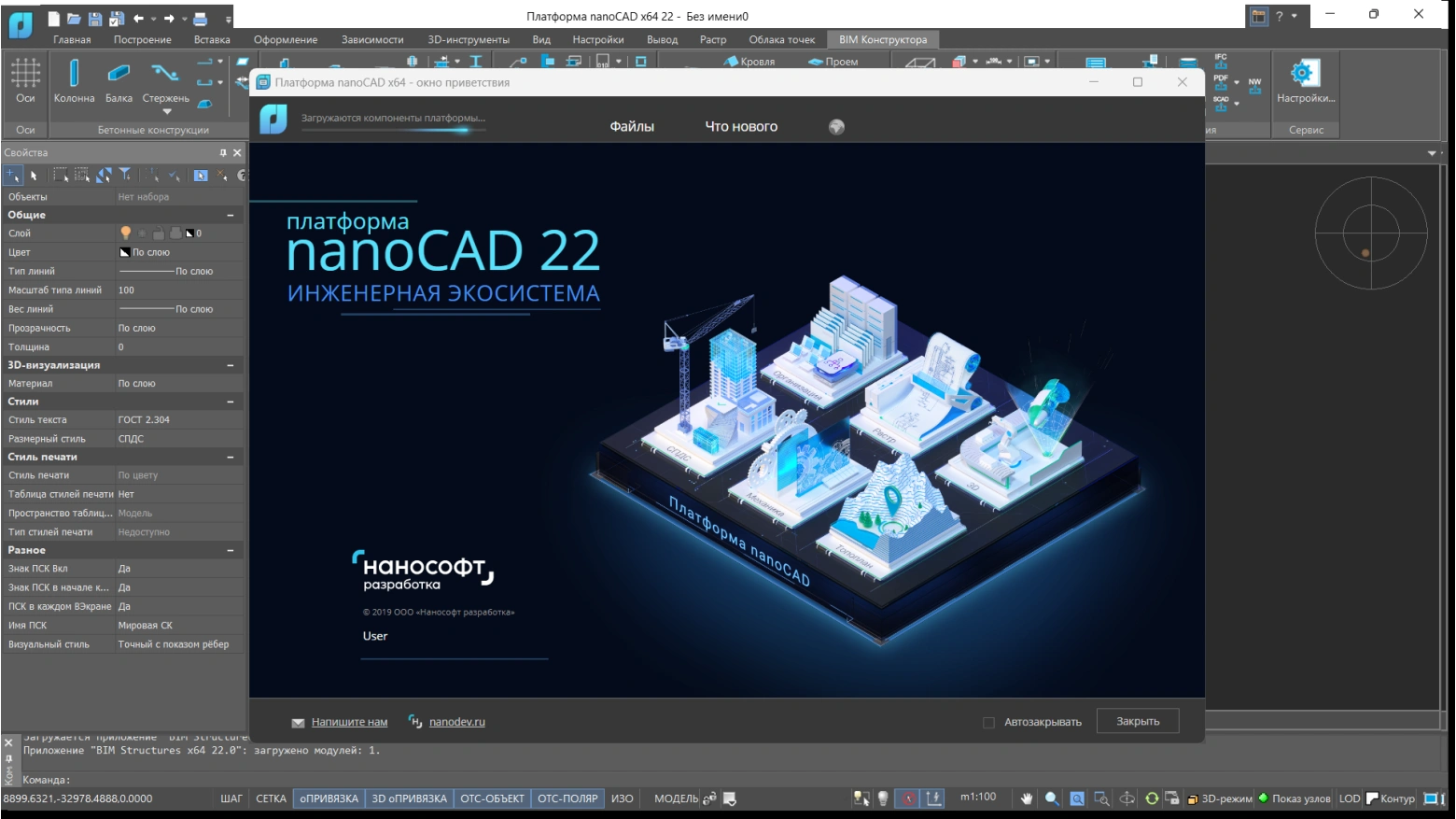

Поддержка *.dwg-формата
nanoCAD Конструкции PS – приложение на Платформе nanoCAD, что позволяет использовать все возможности Платформы для ускорения проектирования, импорта/экспорта данных.

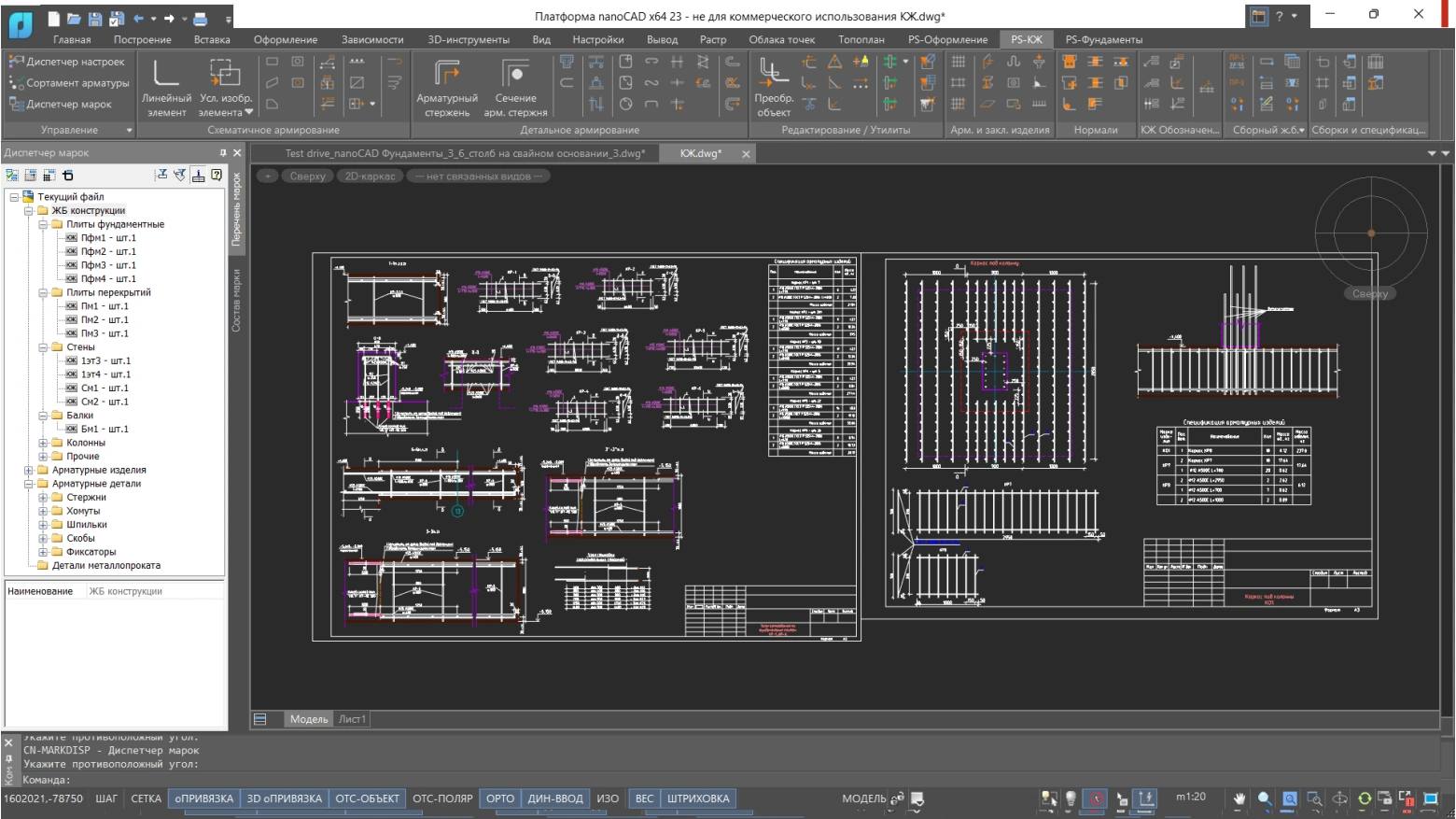

Использование Диспетчера марок
Позволяет контролировать элементы, входящие в конструкцию, предоставляет возможность быстро получить необходимые спецификации в соответствии с заданными настройками.

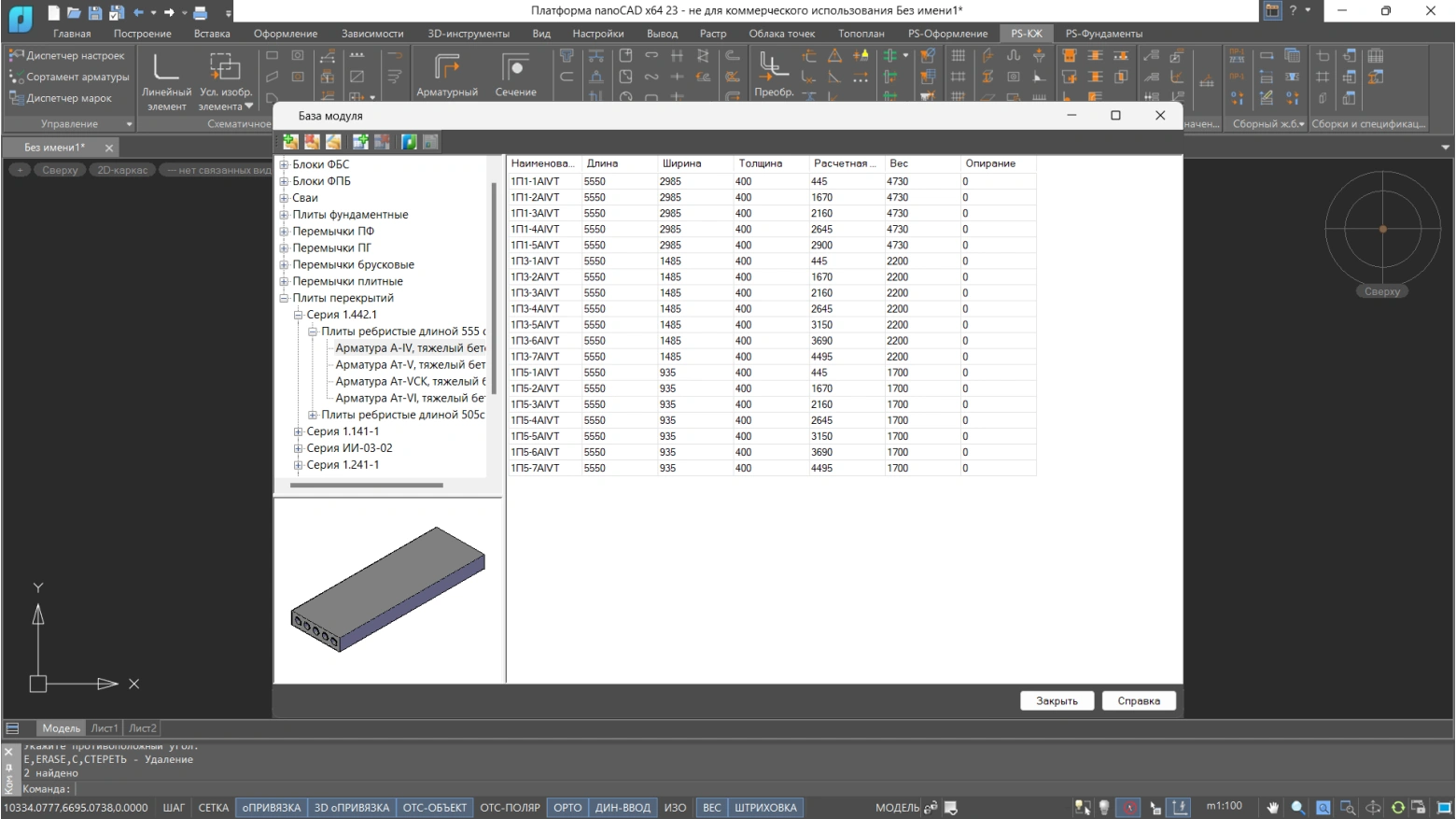

Библиотека типовых решений
Встроенная база сборно-железобетонных и арматурных элементов, открытая для редактирования и пополнения.
Ускорение разработки документации за счет автоматизации
В основу приложения положена концепция использования информационно-параметрических 2D-элементов. Такие элементы содержат всю необходимую информацию как для формирования спецификаций, так и для графического представления на чертеже. Параметризация объектов позволяет формировать требуемое графическое представление только за счет изменения их свойств. Это обеспечивает значительное (до 30%) ускорение …
Конфигурации
Преимущества
Библиотека типовых решений
Встроенная база сборно-железобетонных и арматурных элементов, открытая для редактирования и пополнения.
Возможность гибкой настройки вывода данных
Настройка создания документации по стандартам любого предприятия.
Снижение вероятности ошибок
Оперативный контроль качества проекта и сокращение времени разработки до 30 % за счет применения информационно- параметрических 2D-элементов.
Ускорение разработки проектных документов благодаря автоматизации
Быстрое создание спецификаций по данным, заложенным в объектах чертежа. Меньший объем трудозатрат на выполнение рутинных операций при создании графической составляющей проекта.
Новые возможности
Оптимизация инструментов и прочие исправления

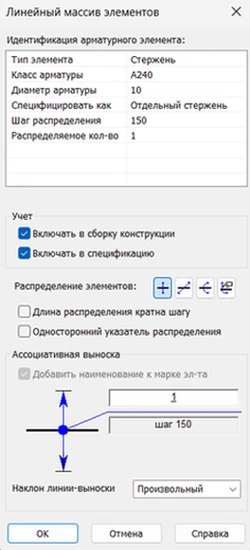

- Расширена функциональность команд копирования и создания условных обозначений окончаний для работы с линейными массивами и массивами на участке;
- Упрощена работа с участками армирования через создание всех участков как произвольной формы;
- Оптимизировано сохранение информации о взаимном перекрытии детальных стержней при создании условных изображений;
- Добавлена возможность выноса обозначения зоны распределения за границы участка для массивов фонового армирования;
- Исправлено некорректное сопоставление диаметров устаревших классов арматуры при конвертации в класс А500С по ГОСТ 34028-2016;
- Устранена ошибка создания стержней с диаметром гибочной оправки меньше допустимого при повторных операциях;
- Исключены аварийные завершения программы после последовательных операций изменения количества конструкций.

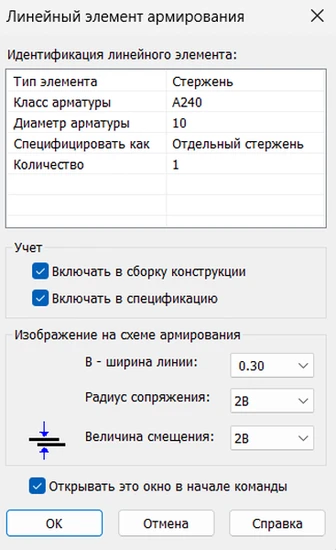

Панель «Свойства»
- Выведены параметры «Тип хомута» и «Замкнутый» для хомутов;
- Введено разделение длины детальных стержней на специфицируемую и фактическую.
Пользовательский интерфейс
- Упрощен процесс формирования ведомости деталей благодаря внедрению функций группового выбора и выделения всех элементов;
- Добавлена функция указания количества фиксаторов в окне их создания.
Шаблоны эскизов для особых типов деталей
Внедрены шаблоны эскизов для генерации ведомости деталей, обеспечивающие корректное отображение особых типов (фиксаторы-лягушки, спирали, строповочные петли) и доступные для редактирования пользователем.
Инструмент «Хомут»
- Добавлена возможность управлять длиной и углами загиба крюков для объектов типа «Хомут» с учетом включения, отключения и изменения длины перепусков;
- Реализован режим автоматической установки углов загиба крюков «Параллельно по биссектрисе», обеспечивающий их ориентацию внутрь сечения конструктивного элемента в соответствии с требованиями проектирования для сейсмических районов.
Системные требования
Графическая платформа
- Платформа nanoCAD
Процессор
- Минимальные требования: процессор с тактовой частотой 2 ГГц
- Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
- Минимальные требования: 4 Гб
- Рекомендуемые требования: 16 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
- Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD
Разрешение экрана
- Стандартные мониторы: 1920 x 1080
- Мониторы с высоким разрешением: до 3840 x 2160 (поддерживается в ОС Windows 10,11)
Сеть
- На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP
Операционная система
- Microsoft® Windows® 11
- Microsoft® Windows® 10 (64-бит)
- Microsoft Windows 8 (64-бит)
Для инсталляции программы требуется статус Администратора
Примечание
- При работе с большими наборами данных, облаками точек и при 3D-моделировании рекомендуется использовать 64-разрядные операционные системы
Файлы и документы
Модули
Модуль «КЖ»
Подготовка рабочих чертежей марок КЖ и КЖИ в полном соответствии с российскими стандартами.
Модуль «Фундаменты»
Подготовка схем расположения и чертежей столбчатых фундаментов на свайном и естественном основании.
Модуль «Оформление»
Расширенный набор инструментов оформления документации с учетом всех требований ГОСТ.
