Программное обеспечение для инженерных изысканий и проектирования трубопроводов
Все описаниеЗадачи
Построение продольных профилей трасс в заданных масштабах с настраиваемыми подпрофильными таблицами;
Формирование базы геологических скважин по объектам изысканий в многопользовательском режиме;
Построение геологических разрезов на профилях по данным геологических скважин;
Определение русловых деформаций в зоне подводных переходов трубопроводов.
О продукте
Продукт обеспечивает высокую точность расчетов, интеграцию и визуализацию данных на всех стадиях проекта, что способствует выявлению недостатков на ранних этапах и делает проектирование более устойчивым к изменениям.
Совместная работа специалистов в единой среде снижает необходимость использования разрозненных программ, повышает качество данных и общую эффективность.
Соответствие нормативным документам РФ гарантирует юридическую безопасность, высокое качество и надежность проектирования, а также облегчает адаптацию к изменениям в законодательстве и снижает затраты на доработки.
Задачи
Построение продольных профилей трасс в заданных масштабах с настраиваемыми подпрофильными таблицами.
Формирование базы геологических скважин по объектам изысканий в многопользовательском режиме.
Построение геологических разрезов на профилях по данным геологических скважин.
Определение русловых деформаций в зоне подводных переходов трубопроводов.
Установление гидравлическим методом горизонтов высоких вод различной обеспеченности.
Проектирование нефтегазопроводов согласно требованиям нормативных документов Российской Федерации.
Выполнение расчетов, связанных с линейной частью нефтегазопроводов.
Создание прототипов проектирования нефтегазопроводов по заданным параметрам.
Построение продольных профилей трасс, профилей переходов через препятствия в заданных масштабах с настраиваемыми подпрофильными таблицами.
Создание динамических моделей трасс линейных сооружений.
Возможности
Проектирование на профиле

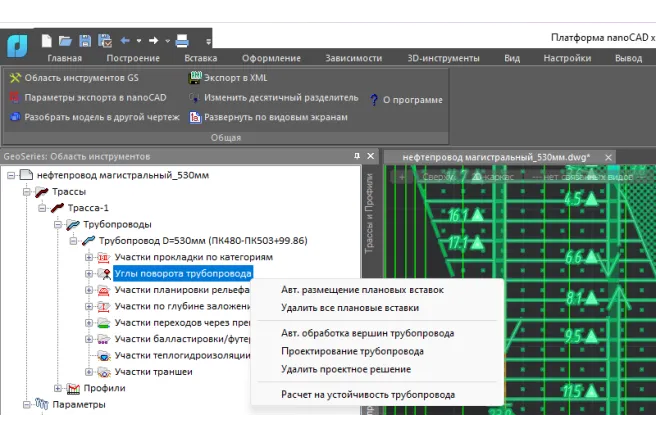

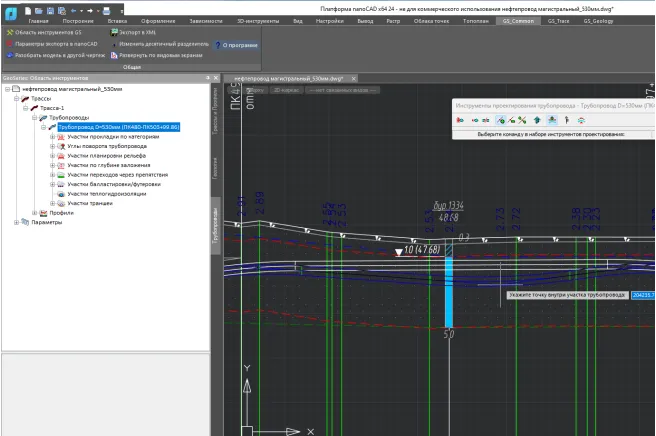

Создание проектных решений на профиле: размещение отводов/кривых, назначение футляров, размещение балластных грузов, определение толщины сплошного обетонирования и толщины тепловой изоляции трубопровода.
Расчет конструктивных параметров трубопровода
Создание проектных решений на профиле: размещение отводов/кривых, назначение футляров, размещение балластных грузов, определение толщины сплошного обетонирования и толщины тепловой изоляции трубопровода.

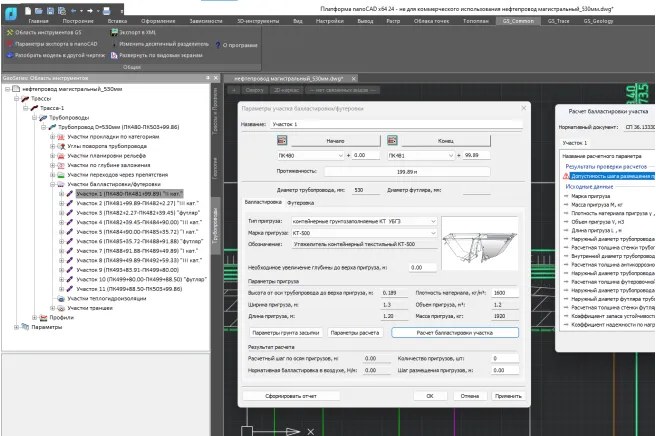

Расчет балластировки трубопровода
Выполнение расчетов, необходимых для балластировки трубопровода с учетом типа утяжелителей и интенсивности нагрузки.

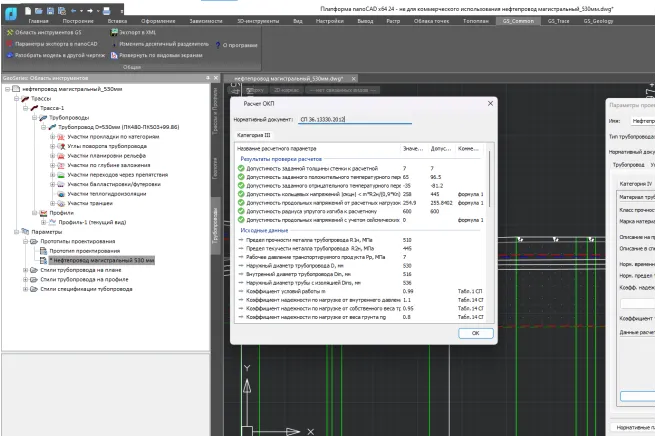

Расчет трубопровода на прочность и устойчивость
Выполнение расчетов на допустимые кольцевые и продольные напряжения от растягивающих и сжимающих нагрузок с определением толщины стенки трубы, предельно допустимых температурных перепадов и радиуса упругого изгиба оси трубопровода.
Расчет объема срезки/засыпки грунта

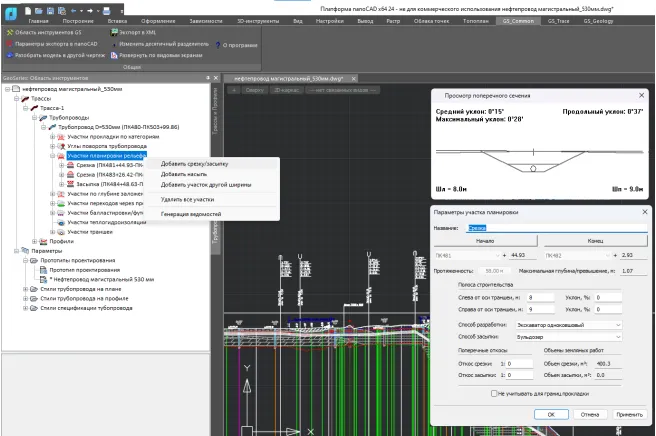

Выполнение расчета объемов земляных работ, связанных с планировкой рельефа.

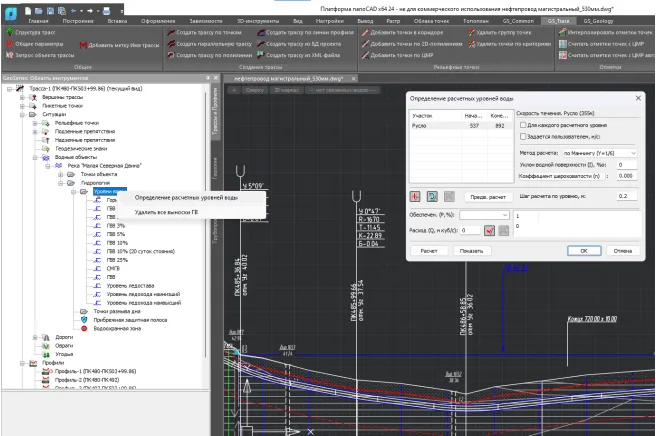

Определение расчетных уровней воды
Расчет уровней воды по расходам заданной вероятности превышения.

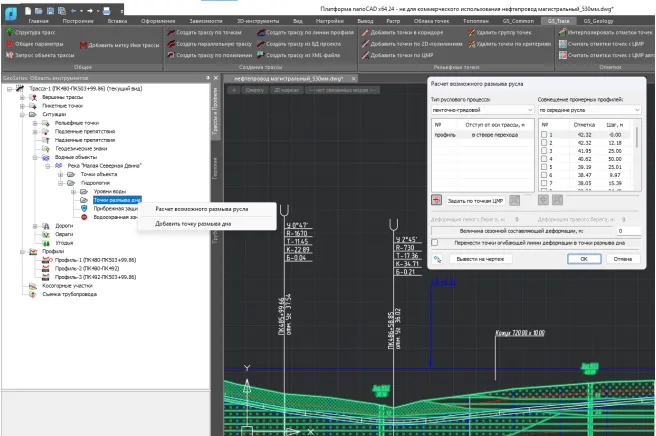

Расчет возможного размыва русла
Расчет русловых деформаций в зоне подводных переходов трубопроводов.
Размещение скважин на планах и профилях
Автоматическое размещение скважин на плане и профиле с последующим созданием проекций скважин из заданного коридора на трассу.

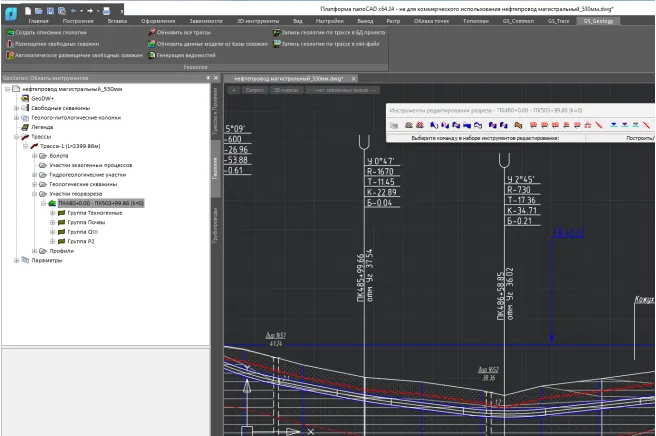

Построение инженерно-геологических разрезов на продольных профилях

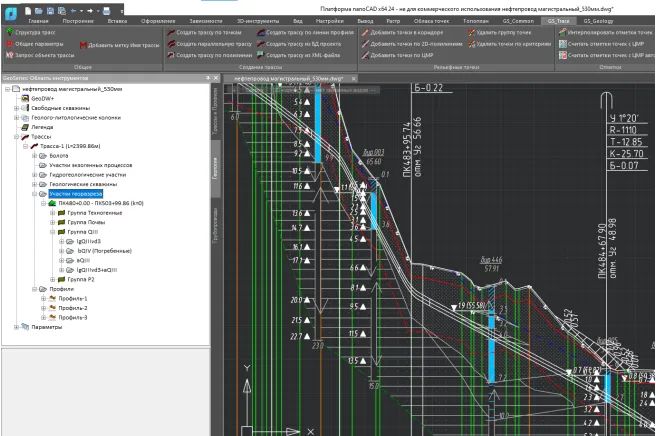

Автоматическое формирование инженерно-геологических разрезов на продольных профилях по данным геологических скважин.

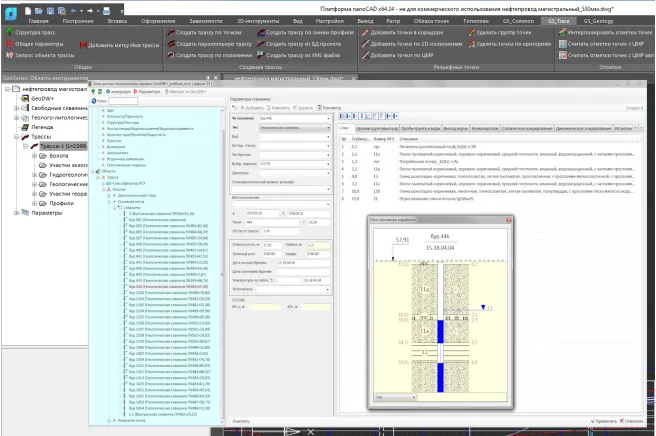

Настраиваемые геолого-литологические колонки скважин

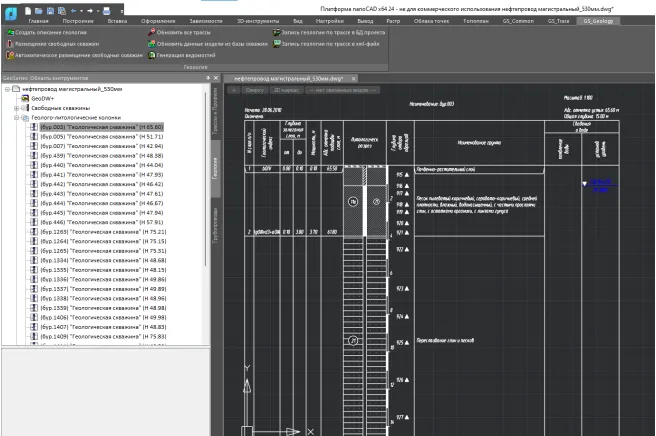

Создание настраиваемых геолого-литологических колонок скважин, которые могут быть совмещены с графиками статического зондирования.
Мерзлые грунты
Автоматическое построение и корректировка линий нормативных глубин сезонного оттаивания и промерзания грунтов по данным из базы скважин.
Настройка изображения элементов с помощью стилей

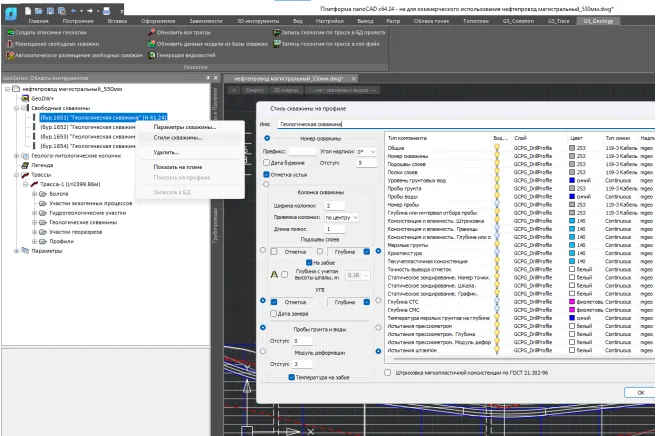

Создание и изменение пользовательских стилей изображений скважин различных типов на плане и профиле, геологических разрезов для разных типов трасс, геолого-литологических колонок.
Создание объектов инженерно-геологических изысканий

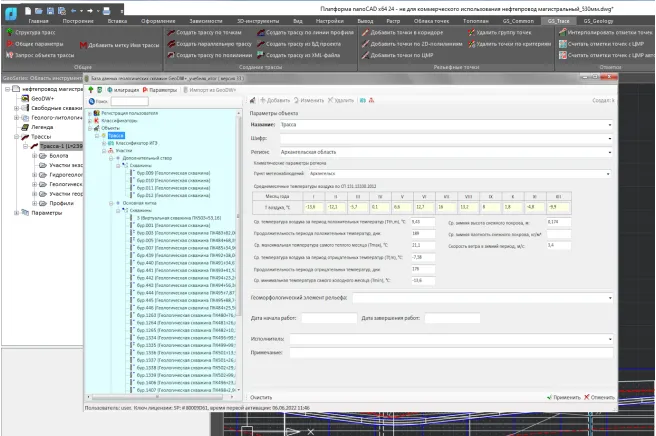

Создание и редактирование объектов инженерно-геологических изысканий, а также присвоение объекту климатических параметров, необходимых для расчетов теплофизических показателей грунтов.

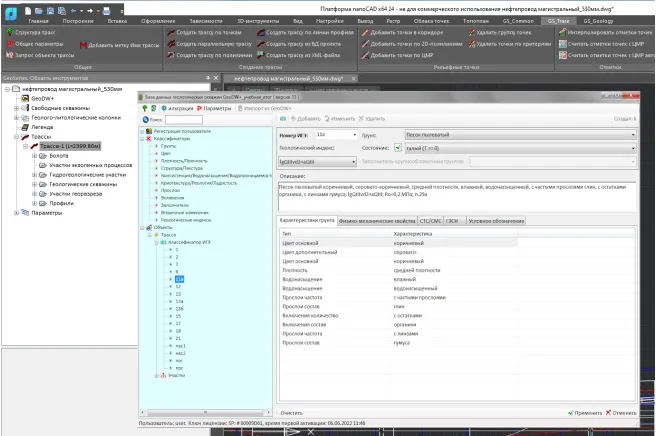

Создание классификатора ИГЭ
Создание и работа с инженерно-геологическими элементами, а также формирование их описаний с данными о грунте, расчет теплофизических характеристик мерзлых грунтов и статистическая обработка результатов лабораторных испытаний.

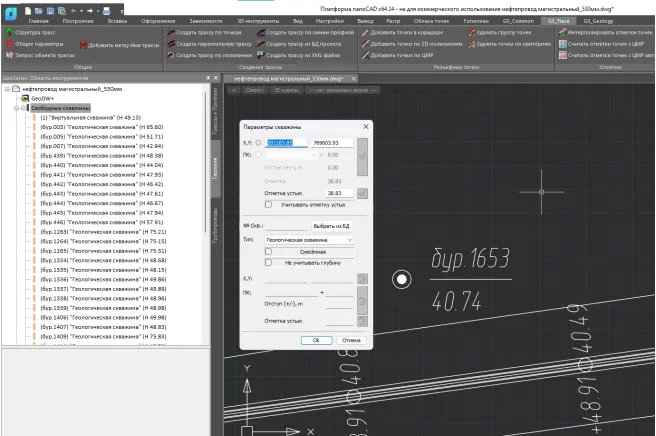

Создание геологических скважин
Формирование и изменение геологических скважин с определенным набором параметров.
Построение проектируемых трасс и их перетрассировка

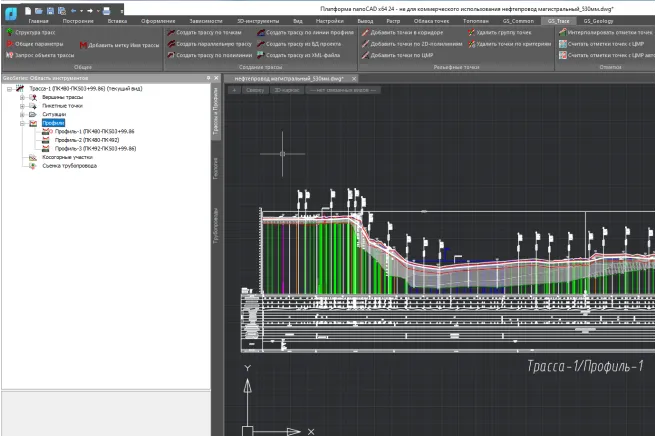

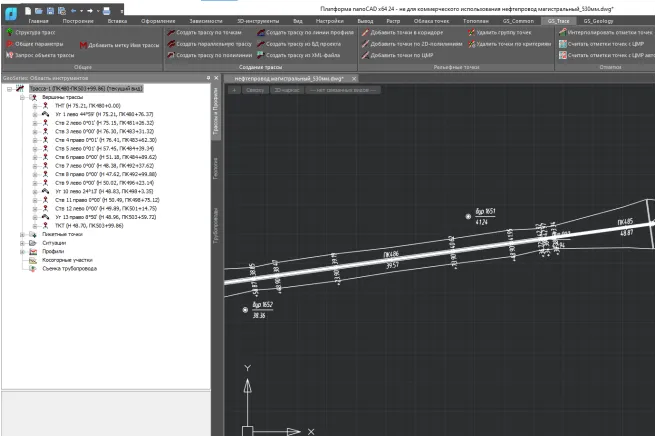

Автоматическое создание трассы проектируемого линейного сооружения по 2D/3D-полилиниям, другим линейным элементам чертежа: автоматическая разбивка пикетажа с заданным шагом, создание на трассе участков с различным пикетажем, ввод рубленых пикетов.

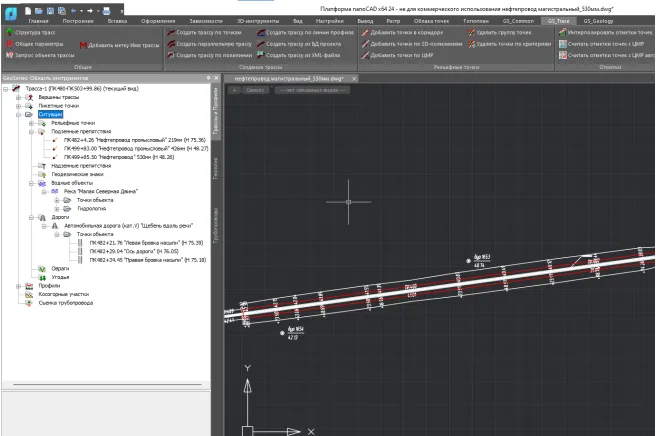

Создание объектов ситуации, пересекаемых трассой
Создание и визуализация пересечений трассы с препятствиями различного характера.
Построение продольных профилей трассы
Формирование динамических продольных профилей и профилей переходов через препятствия.

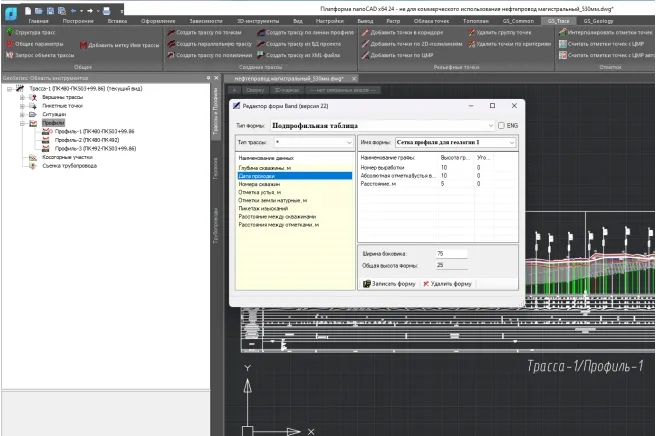

Редактирование подпрофильных таблиц
Функционал, позволяющий вносить корректировки в подвалы продольных профилей.
Настройка изображений элементов
Пользовательская настройка параметров изображения элементов трасс и продольных профилей с сохранением прототипа чертежа.
Конфигурации
Продукт включает

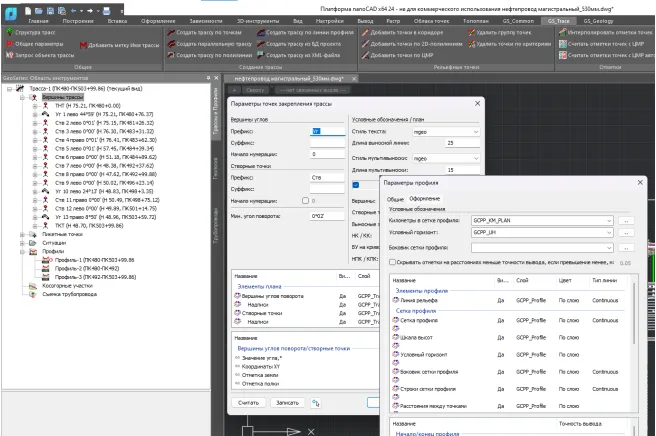

Конфигурация «Трассы и профили»Компонент nanoCAD GeoSeries для выполнения комплекса работ по созданию трасс трубопроводов и других линейных сооружений и построения продольных профилей.
Конфигурация «База геологических скважин»Компонент nanoCAD GeoSeries для создания, хранения и обработки геологических данных по линейным и площадным объектам изысканий.
Конфигурация «Геология»Компонент nanoCAD GeoSeries для построения геологических разрезов на профилях по данным геологических скважин в базе данных таких скважин.
Конфигурация «Гидрология»Компонент nanoCAD GeoSeries для установления гидравлическим методом горизонтов высоких вод (ГВВ) различной обеспеченности по расходам воды заданной вероятности превышения и для выполнения расчета русловых деформаций равнинных и горно-предгорных рек в зоне подводных переходов трубопроводов.
Конфигурация «Трубопроводы»Компонент nanoCAD GeoSeries для проектирования магистральных и промысловых газопроводов, нефтепроводов, нефтепродуктопроводов и газопроводов систем газоснабжения согласно требованиям нормативных документов Российской Федерации.
Преимущества
Визуализация проекта на любой стадии
Возможность визуализации проекта на любой стадии в nanoCAD GeoSeries способствует лучшему пониманию данных, выявлению проблем, более эффективной коммуникации между специалистами и оптимизации процессов, что улучшает анализ и взаимодействие с информацией.
Динамическое проектирование
nanoCAD GeoSeries позволяет адаптировать проектные решения в реальном времени, оптимизировать использование ресурсов, ускорить процесс разработки и повысить точность расчетов, а также улучшает интеграцию данных и позволяет моделировать различные сценарии, что способствует выявлению недостатков на ранних этапах и делает проектирование более устойчивым к изменениям.
Совместная работа специалистов
Совместная работа изыскателей и проектировщиков в nanoCAD GeoSeries позволяет использовать меньше разрозненных программ, оптимизировать процессы подготовки изысканий и проектирования, ускоряет процессы, улучшает качество данных и повышает общую эффективность работы.
Соответствие нормативным документам Российской Федерации
Соответствие нормативным документам Российской Федерации в nanoCAD GeoSeries обеспечивает юридическую безопасность, повышает доверие клиентов, гарантирует высокое качество и безопасность проектирования, упрощает процессы, позволяет адаптироваться к изменениям в законодательстве и снижает затраты на доработки проектов.
Системные требования
Графическая платформа
- Платформа nanoCAD
Процессор
- Минимальные требования: процессор с тактовой частотой 2 ГГц
- Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
- Минимальные требования: 4 Гб
- Рекомендуемые требования: 16 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
- Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD
Разрешение экрана
- Стандартные мониторы: 1920 x 1080
- Мониторы с высоким разрешением: до 3840 x 2160 (поддерживается в ОС Windows 10,11)
Сеть
- На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP
Операционная система
- Microsoft® Windows® 11
- Microsoft® Windows® 10 (64-бит)
- Microsoft Windows 8 (64-бит)
Для инсталляции программы требуется статус Администратора
СУБД
- PostgreSQL 14, 15 или 16
Дополнительное ПО
- Microsoft MS Excel 2010, 2013, 2016 или 2019
