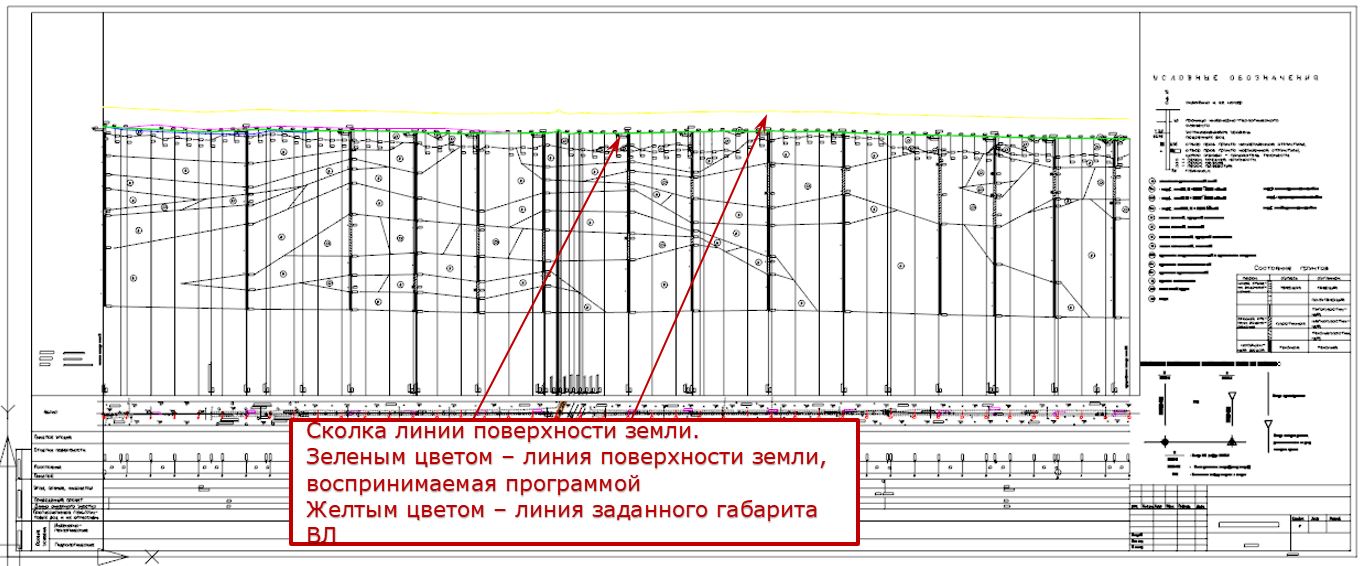

Большинство проектировщиков отдела изысканий и генплана работают в программных продуктах, построенных на платформе nanoCAD, AutoCAD или поддерживающих возможность экспорта данных в формат DXF. Информация, которую этот отдел выдает для проектировщиков ЛЭП, приходит в формате *.dwg. Поэтому проектировщик, рабочее место которого оборудовано Model Studio CS ЛЭП, может спокойно приступать к работе как с планом, так и с профилем, где уже есть вся информация, необходимая для проектирования. В этом случае не нужны никакие дополнительные действия, не требуется импорт или экспорт данных от изыскателей в отдельную специализированную программу для проектирования ЛЭП. Вся работа осуществляется в единой модели проекта, которая объединяет информацию, поступающую от отдела изысканий и ЛЭП.

Но план или профиль в формате *.dwg есть не всегда, бывает недостаточно исходных данных, а приступать к работе уже необходимо. Программный комплекс Model Studio CS ЛЭП позволяет работать и с данными, полученными с цифровой модели местности. Оснащенный специально разработанным импортером, Model Studio CS ЛЭП легко отрисует линию поверхности земли в nanoCAD или AutoCAD по данным ЦММ. Это позволит выполнить предварительную расстановку опор, расчет монтажных стрел провеса провода и троса.

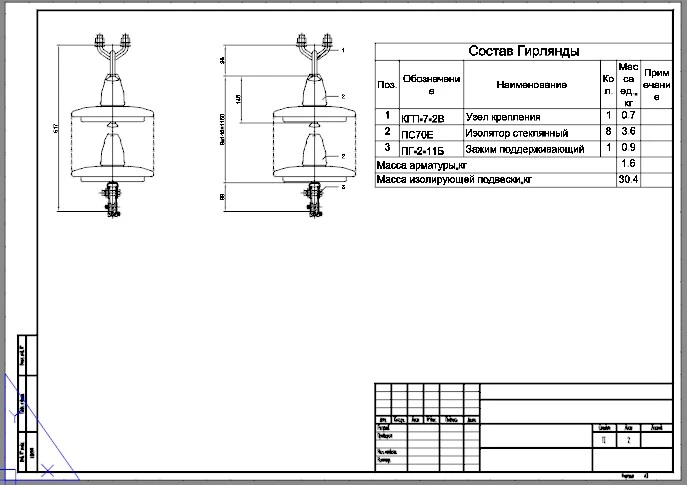

В процессе расстановки опор выполняется механический расчет проводов и тросов в соответствии с ПУЭ-7. При этом учитываются не только свойства провода и климатические нагрузки, но и нагрузки от арматуры крепления, гирлянд и прочего оборудования. Кривая моделируется уравнением цепной линии, что позволяет повысить точность результатов расчета — например, расчета больших переходов. Подсистема расчета работает в режиме реального времени, то есть при отрисовке провода расчет выполняется автоматически и обновляется каждый раз, когда изменяются условия: например, при перемещении или изменении типа и марки опор происходят мгновенный перерасчет и перестроение кривых провисания. Важным при работе с Model Studio CS ЛЭП является и то, что подсистема расчета позволяет при желании просматривать все расчетные режимы. Предусмотрена возможность добавления дополнительных расчетных режимов или корректировки существующих.

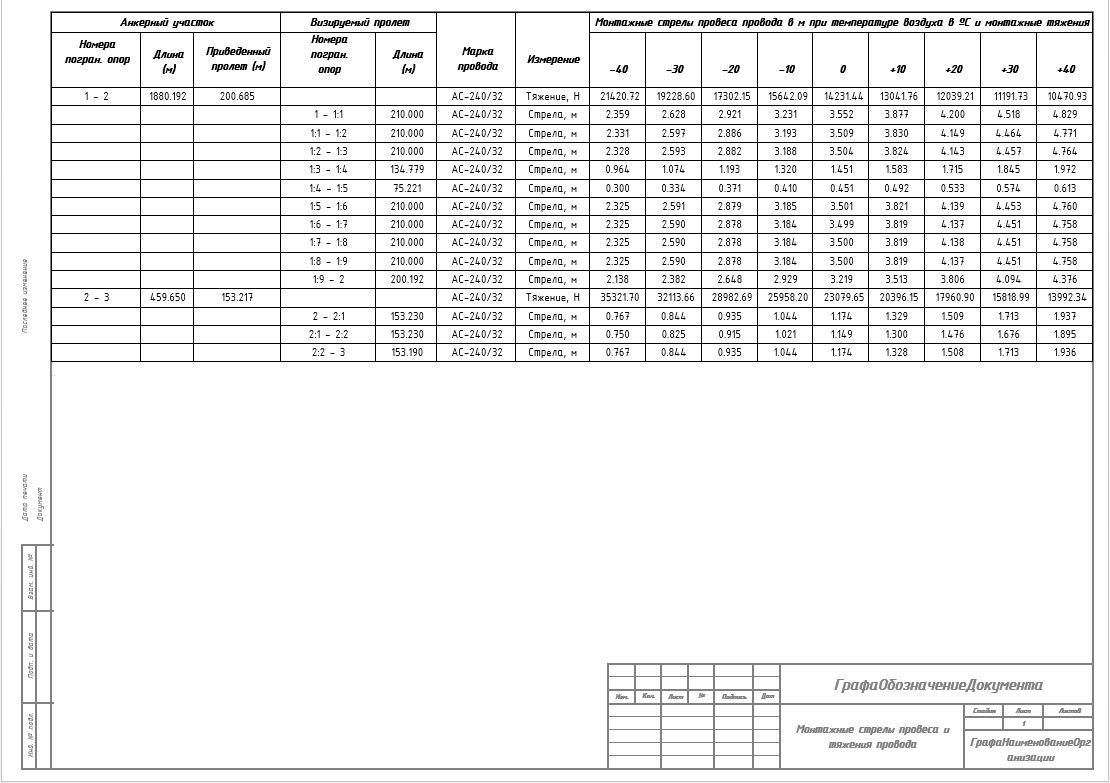

По результатам механического расчета определяются монтажные стрелы и тяжения проводов, тросов, ВОК. Документатор программы позволяет формировать отчет по монтажным стрелам и тяжениям с любой градацией по температуре, а также отдельные и совместные отчеты для проводов, тросов, ВОК.

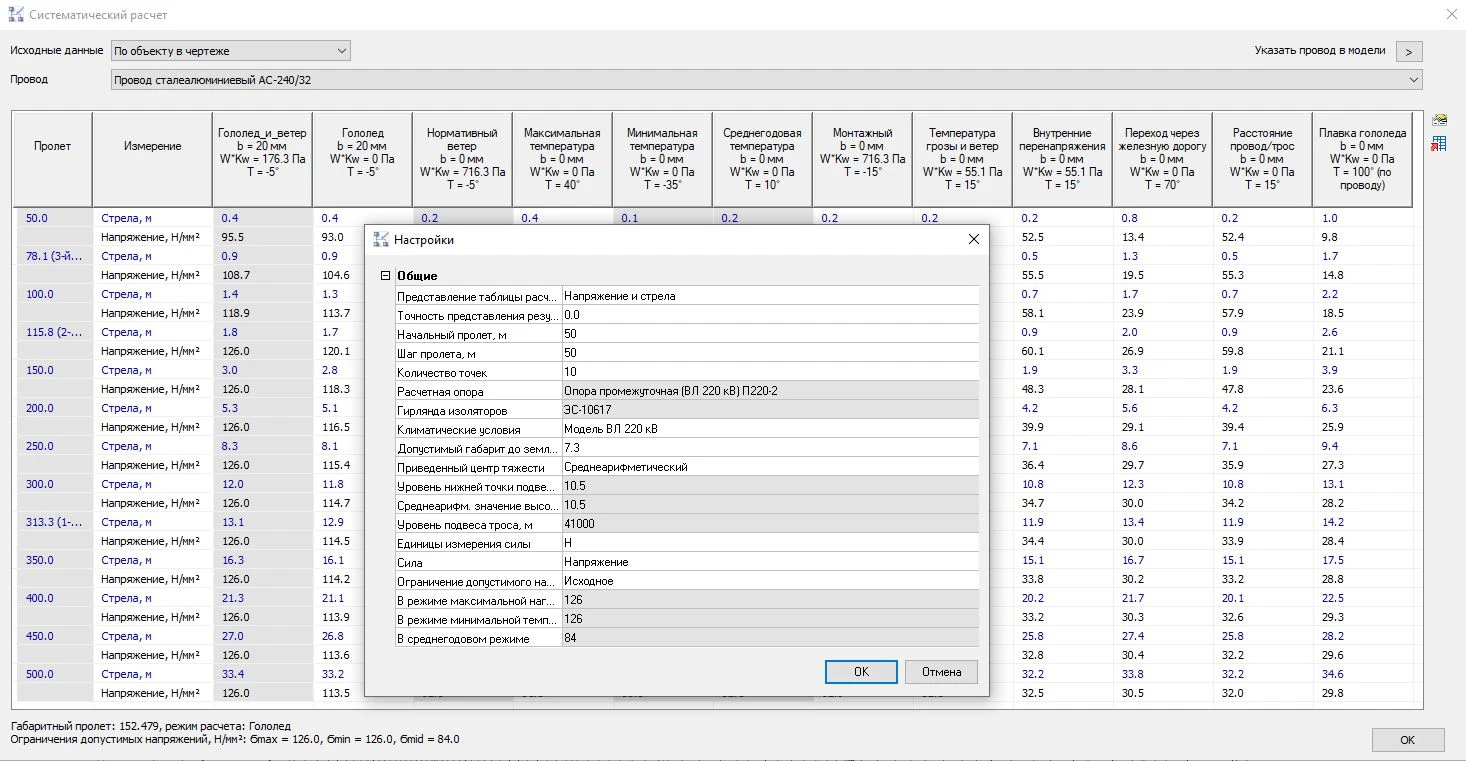

В программном комплексе Model Studio CS ЛЭП реализована возможность систематического расчета провода. Функционал для систематического расчета выполнен просто и удобно, позволяя мгновенно просчитывать любой выбранный провод с любым шагом пролета при любых климатических сочетаниях. Рассчитать можно провод/трос/ВОК из базы данных или указать провод в модели ВЛ.

В программном комплексе Model Studio CS ЛЭП реализована возможность расчета стрел по пролетам. Функционал выполнен просто и удобно, позволяя мгновенно рассчитать любой выбранный в модели ВЛ провод/трос/ВОК.

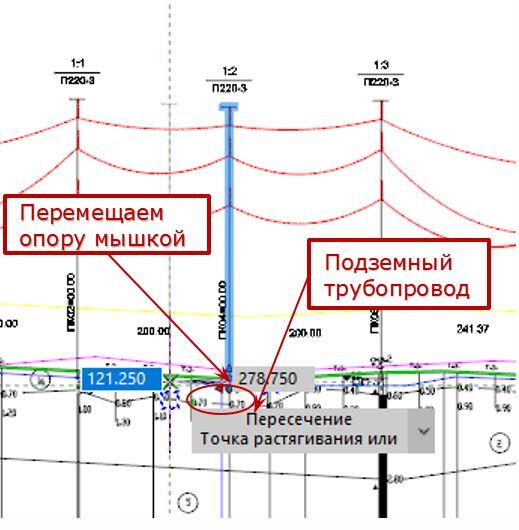

Model Studio CS ЛЭП позволяет производить любые операции с опорами: передвигать их, удалять, добавлять новые, изменять тип и марку и т.д. Все необходимое оформление осуществляет специализированная интеллектуальная система.

Исследования в области эргономики и интерактивных технологий позволили максимально сократить сроки освоения программы: приступить к работе проектировщик сможет сразу же после краткого знакомства с интерфейсом.

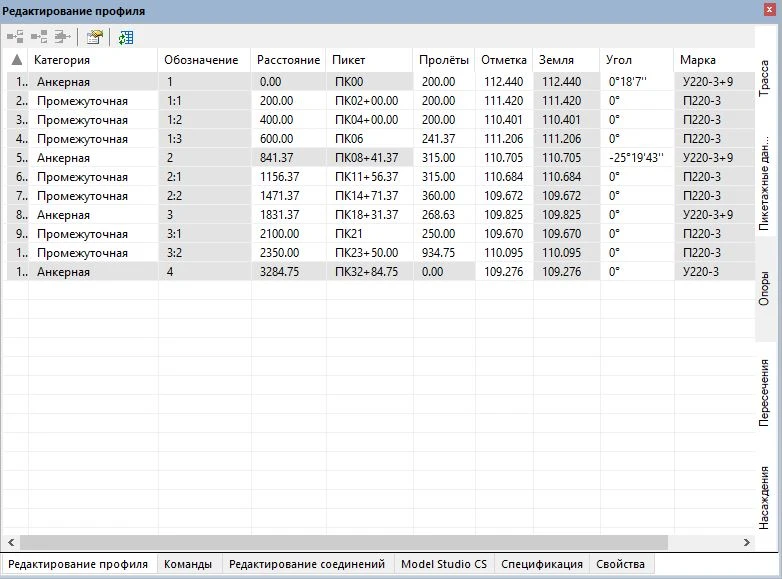

Для упрощения работы и контроля данных в программном комплексе Model Studio CS ЛЭП предусмотрен удобный инструмент — Табличный редактор профиля, который представляет собой набор из пяти таблиц. Информация может поступать в таблицы автоматически при работе с моделью проекта или передаваться из внешних форматов. Табличный редактор не только позволяет отслеживать изменение существующих и появление новых данных модели проекта, но и предоставляет возможность редактировать модель непосредственно через таблицы.

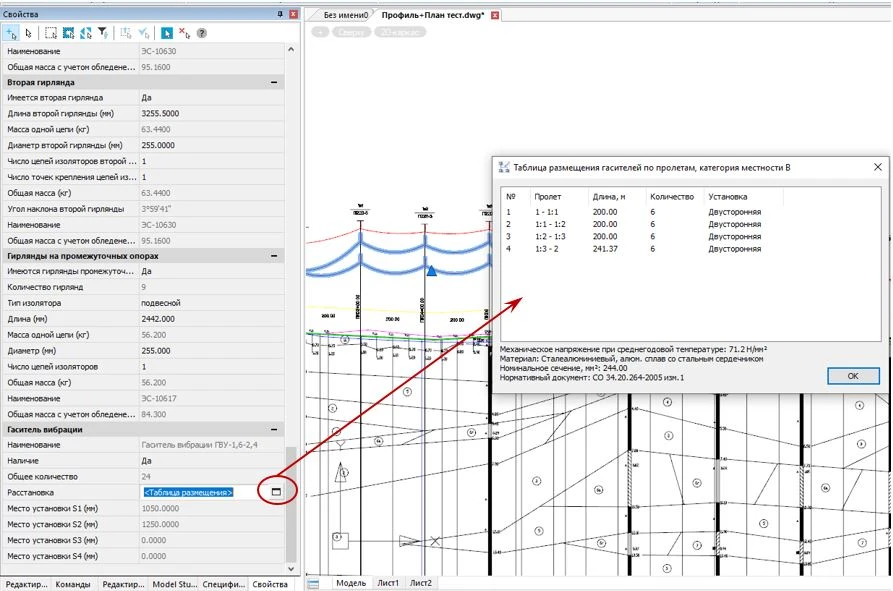

Программный комплекс Model Studio CS ЛЭП позволяет оценить необходимость установки гасителей вибрации, определить точки их крепления на проводе и грозозащитном тросе.

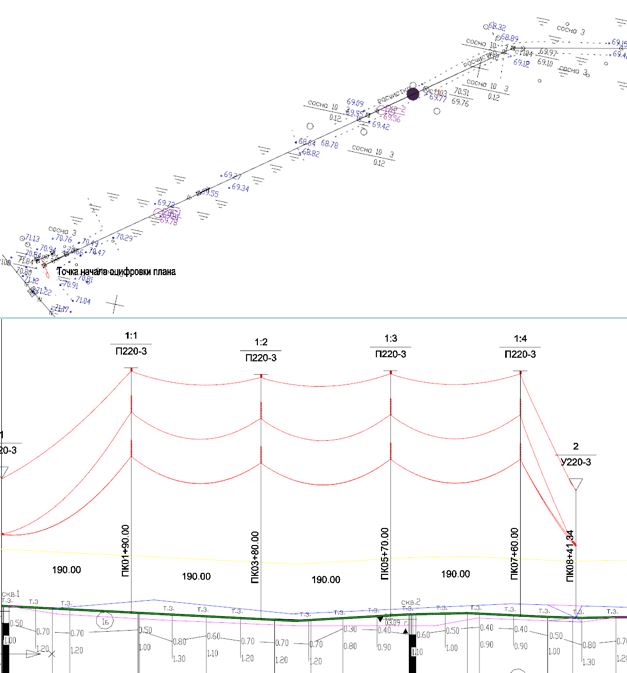

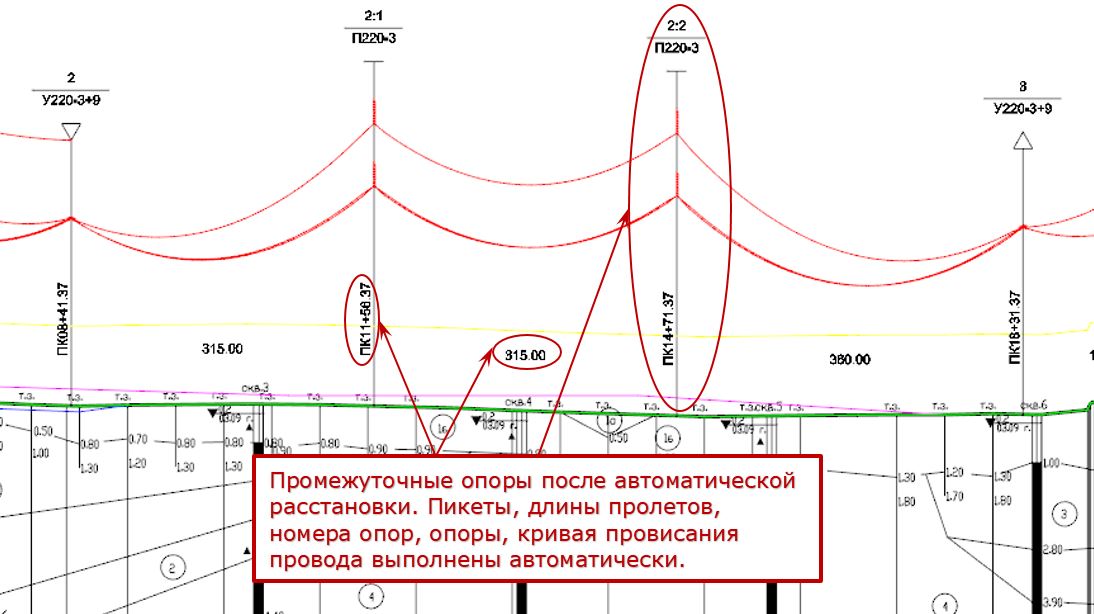

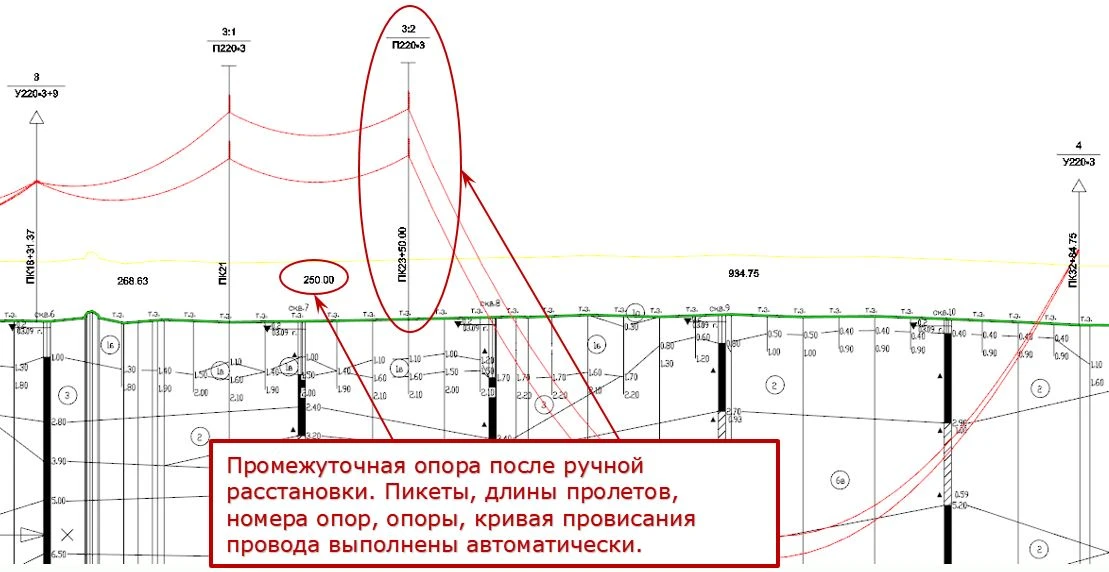

Программный комплекс Model Studio CS ЛЭП обеспечивает несколько различных возможностей начала проектирования ЛЭП. Можно начинать работу с плана трассы ВЛ, указав на нем места установки анкерных опор. После этого сразу установить анкерные опоры на план, в активное окно вида (область, содержащую чертеж продольного разреза профиля), а затем произвести расстановку промежуточных опор с учетом габарита ВЛ до земли и объектов, пересекающих трассу ЛЭП, и тут же выгрузить всю расстановку обратно на план. При этом все оформление, необходимые надписи и подписи будут выполнены автоматически.

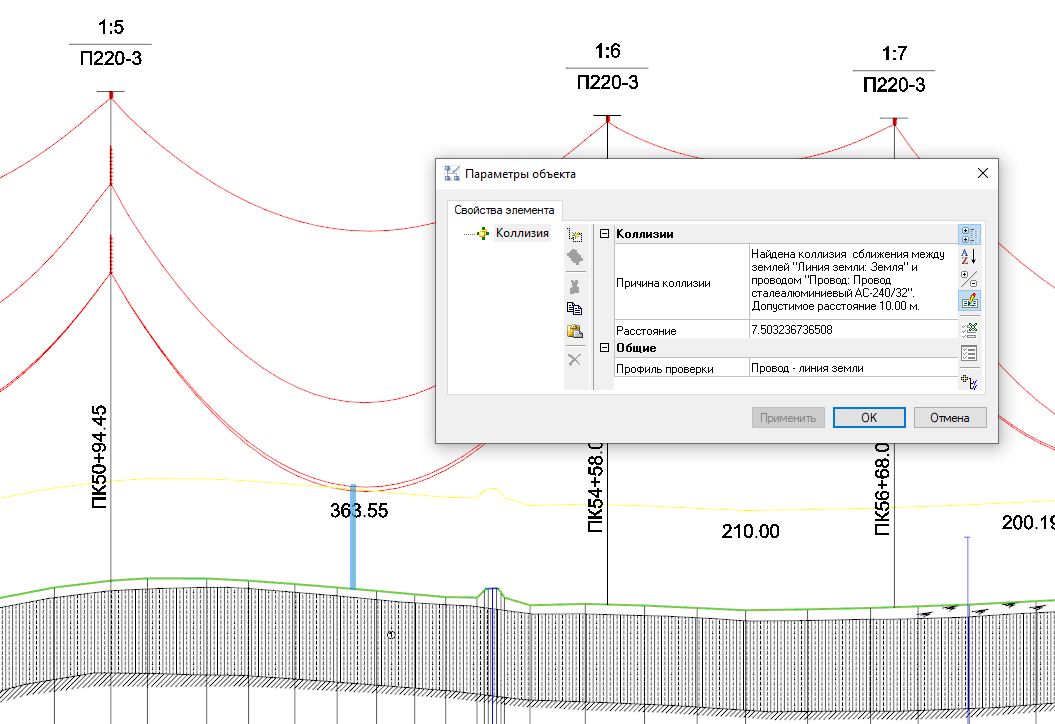

Программный комплекс Model Studio CS ЛЭП оснащен мощным инструментом проверки допустимых расстояний между объектами: опорами и пересечениями, проводами и пересечениями, проводами и грозотросом. При проверке модели на основе настроек, регламентирующих расстояния, осуществляется анализ коллизий между объектами и диагностируется факт нарушения допустимого расстояния.

Информация о всех найденных коллизиях выводится графически и в табличном виде. После анализа обнаруженных коллизий пользователь устраняет их — при подходе, грамотном с точки зрения проектирования, это не займет много времени. Проверка на предмет коллизий возможна в любой момент, как только проектировщик сочтет ее необходимой.

По результатам работы проектировщика в программе Model Studio CS ЛЭП автоматически формируется выходной документ — ведомость переходов.

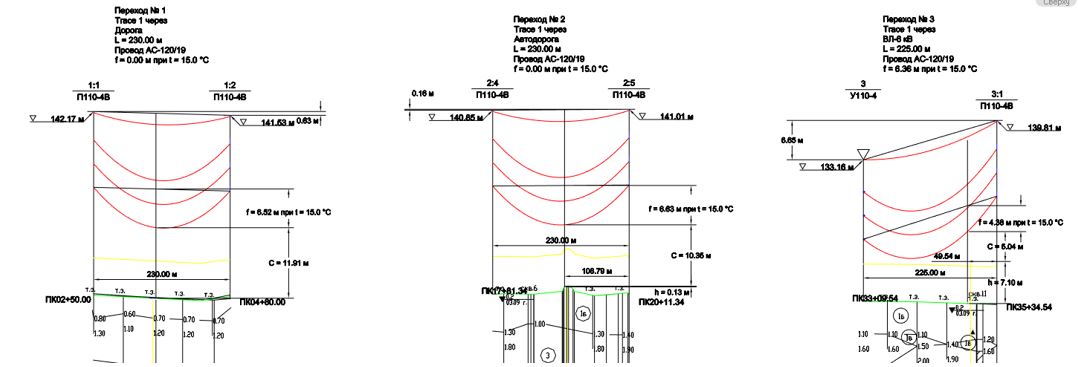

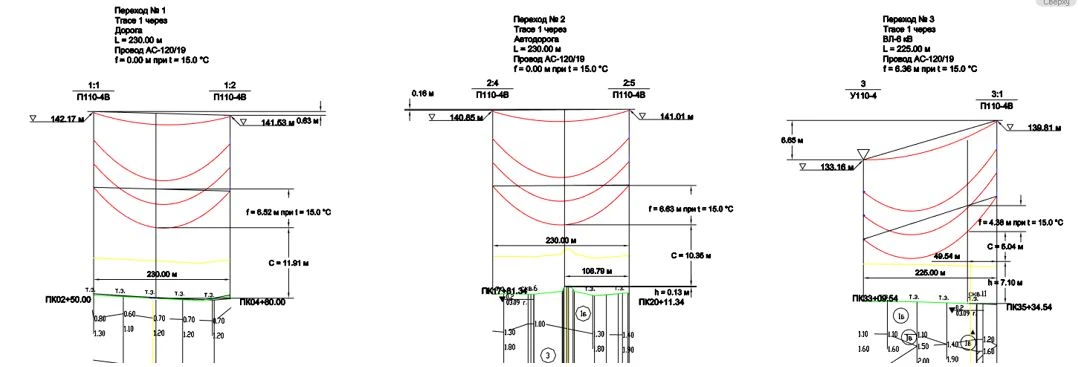

Очень важной задачей при выпуске проектной документации по ЛЭП является оформление перехода линии электропередач через объекты различного назначения. Функции, которые используются в программном комплексе Model Studio CS ЛЭП, позволяют не только получать конечный документ, но и пользоваться функциями оформления перехода как проверочными в процессе работы. Переход ЛЭП через пересекаемые объекты может быть получен на любом этапе проектирования.

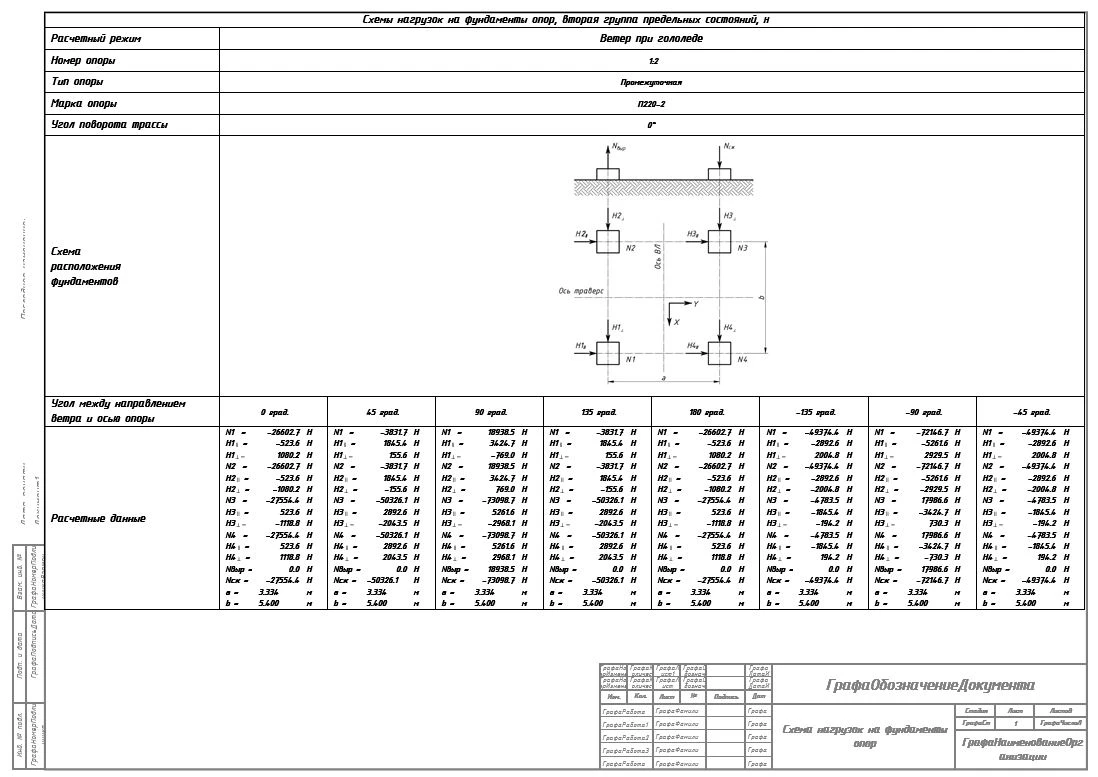

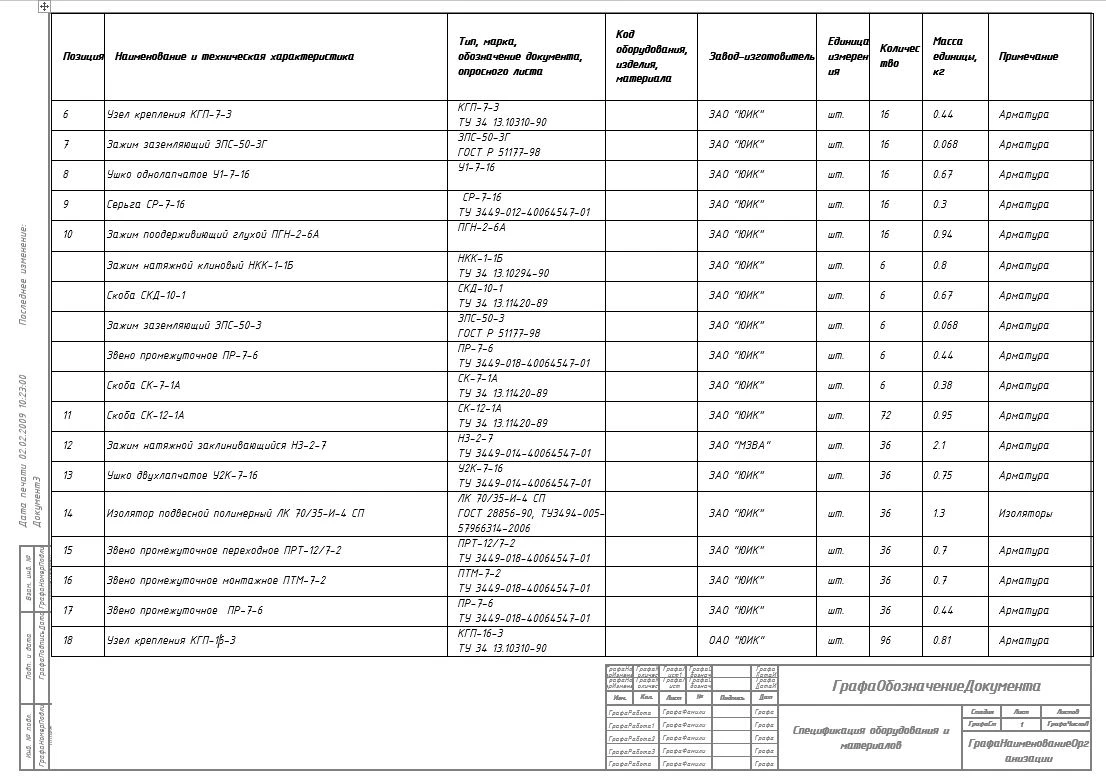

Процесс формирования выходной документации — самый быстрый и простой для пользователя: специальные функции обеспечивают вывод отдельных документов, а также автоматический выпуск целого пакета. Требуется нажать одну-единственную кнопку.

Очень важным является и то, что вывод документов возможен на любом этапе проектирования, что позволяет пользоваться промежуточными результатами для принятия проектных решений.

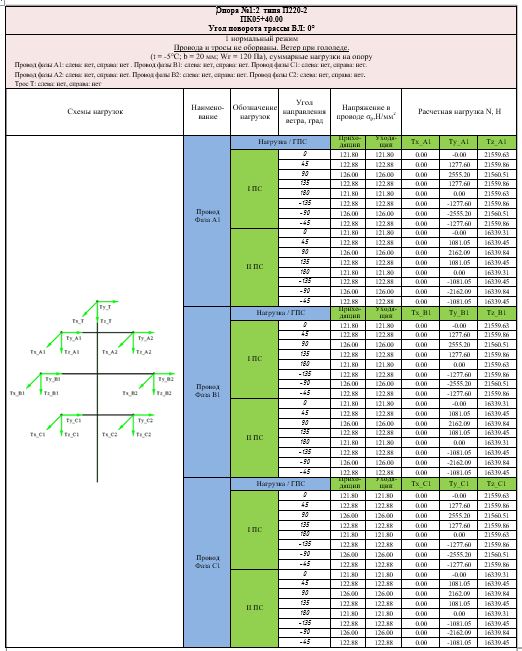

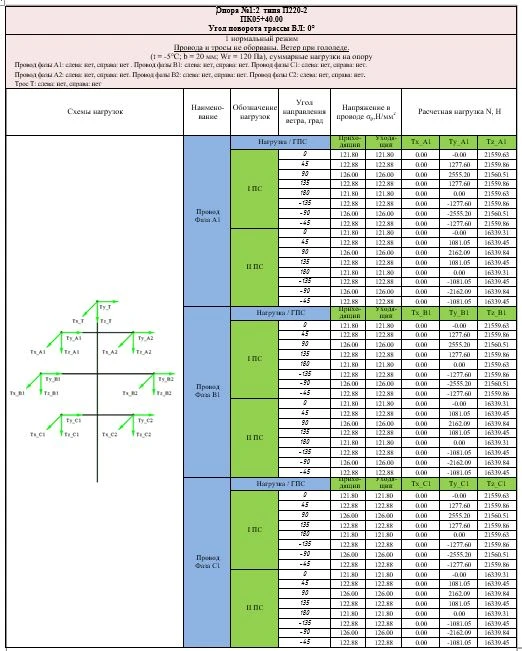

Наряду с «бумажными» документами, выпускаемыми Model Studio CS, для большинства таблиц предусмотрена возможность просмотра и в онлайн-режиме — без генерации документа. Такой режим дает возможность одновременно редактировать и документ, и модель. Например, менять марки, типы опор и смотреть, как меняются нагрузки на них, выбрать оптимальные марку опоры, пролет, комплект арматуры.

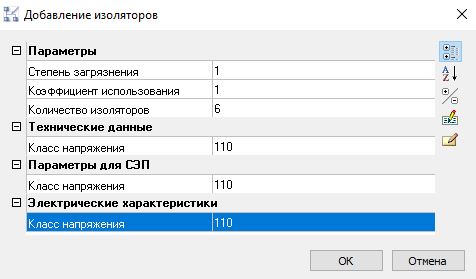

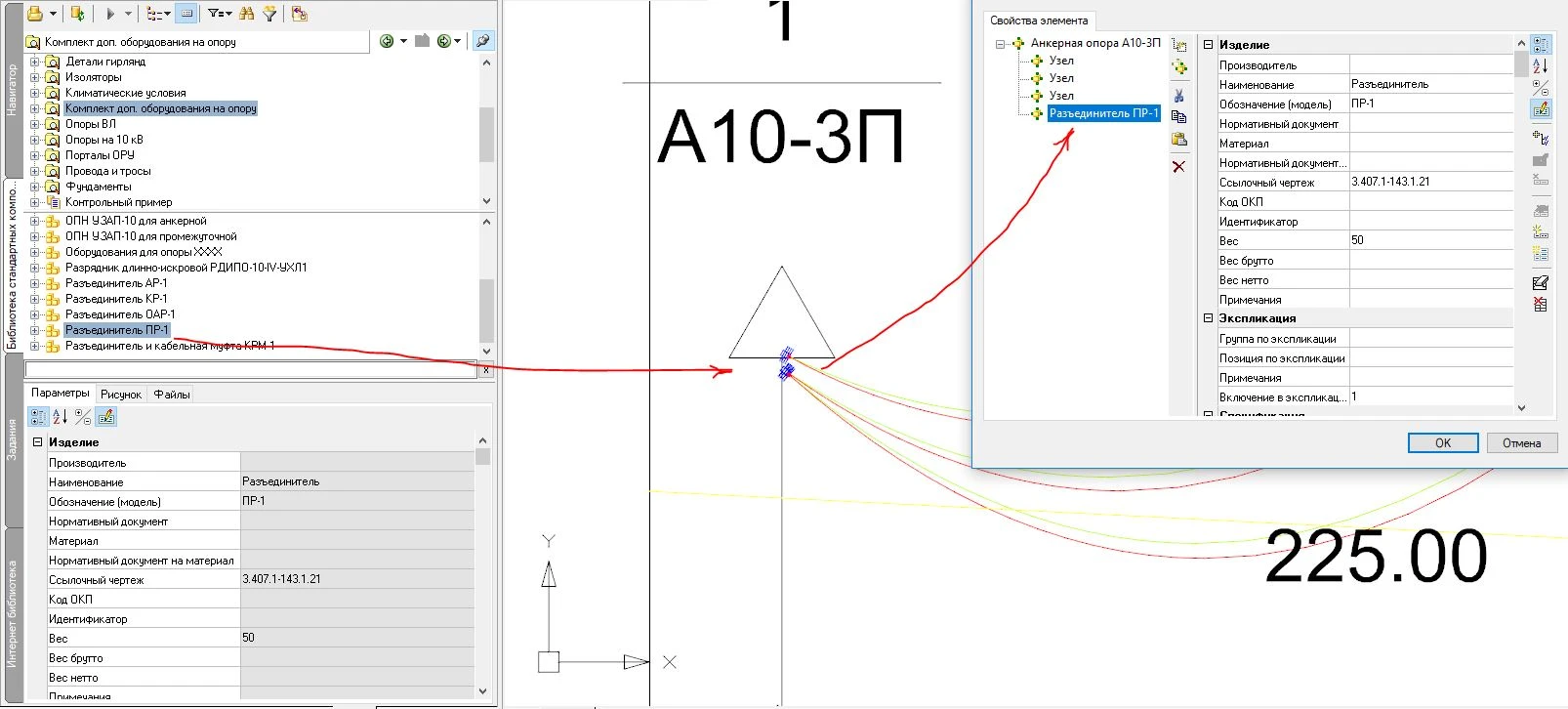

Еще один важный момент, который реализован в Model Studio CS, — это установка различного дополнительного оборудования на опоры и провода. Предположим, например, что для ВЛ, рассчитанной на 0,4 кВ, требуется учесть в спецификации разъединитель, установленный на опоре. Берем этот разъединитель из базы данных и устанавливаем на нужную опору или сразу на несколько опор. Два щелчка мыши — и всё на своих местах.

Таким же образом можно устанавливать ОПН, муфты, другое оборудование. Сразу после установки дополнительного оборудования все расчеты будут мгновенно обновлены, а вес дополнительного оборудования учтен в расчете нагрузок на опору.

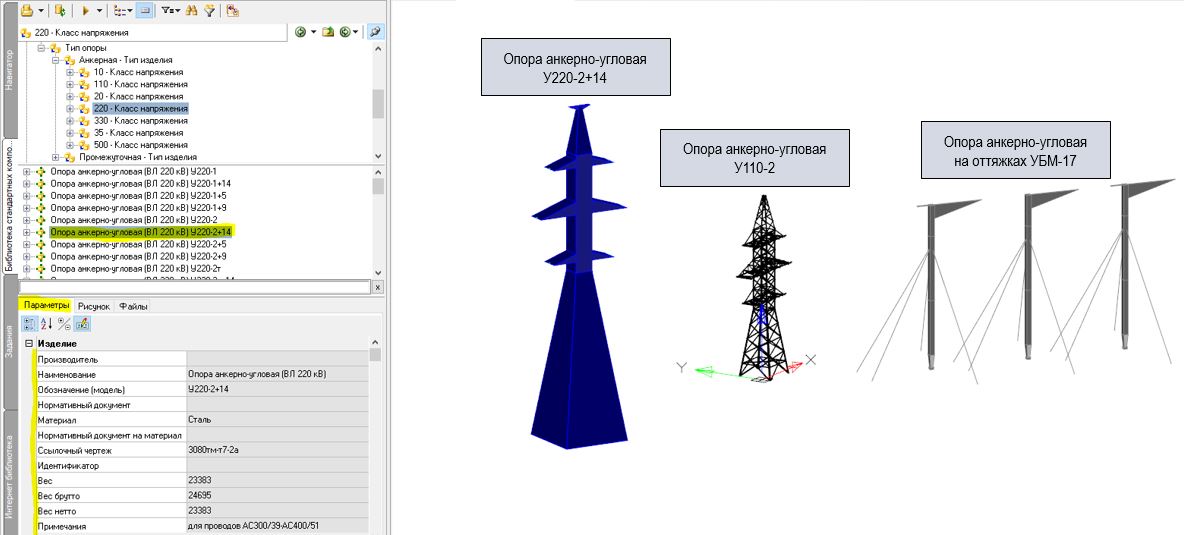

Уникальная база данных оборудования, изделий и материалов обеспечивает совместную работу всех пользователей.

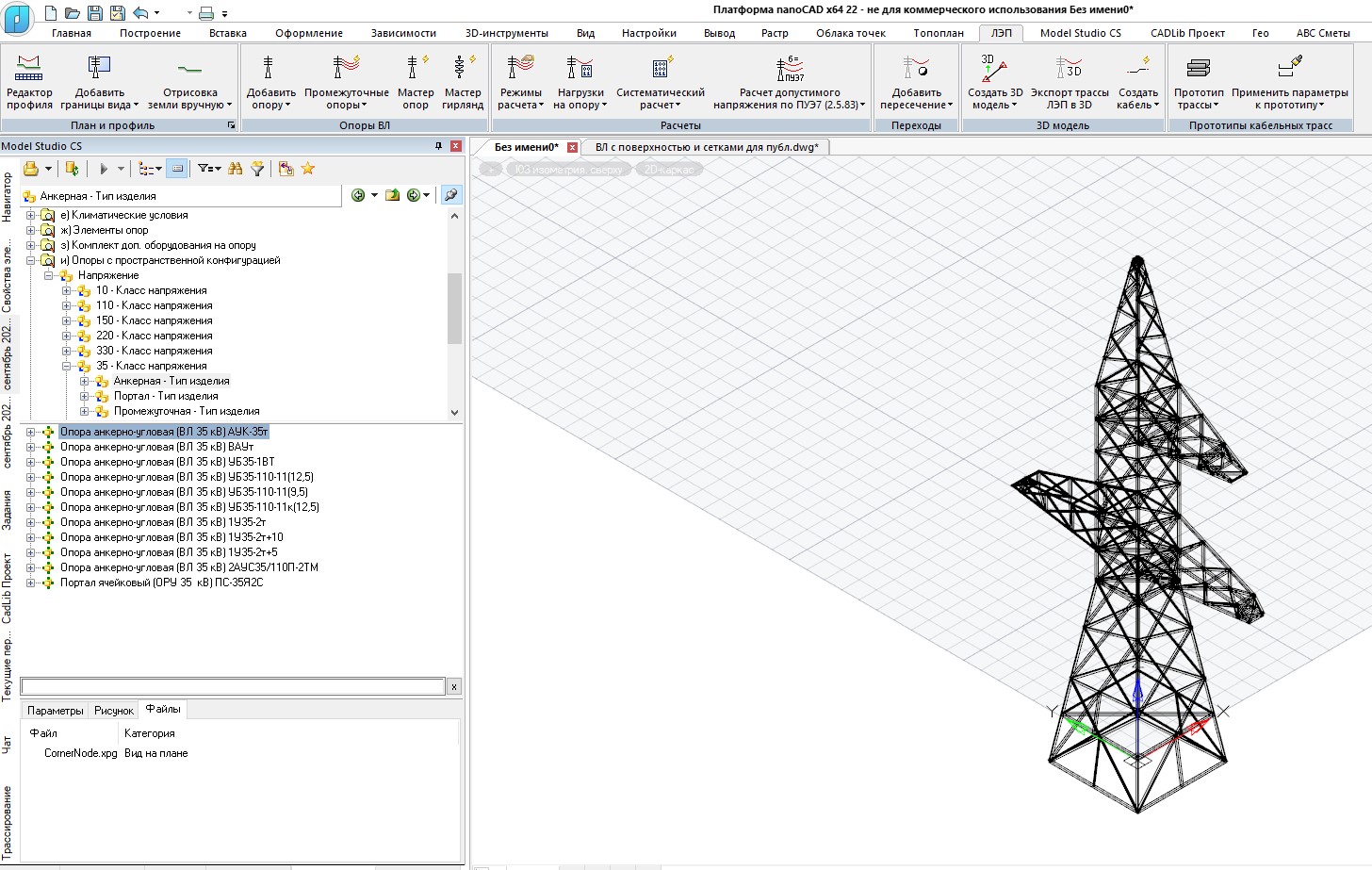

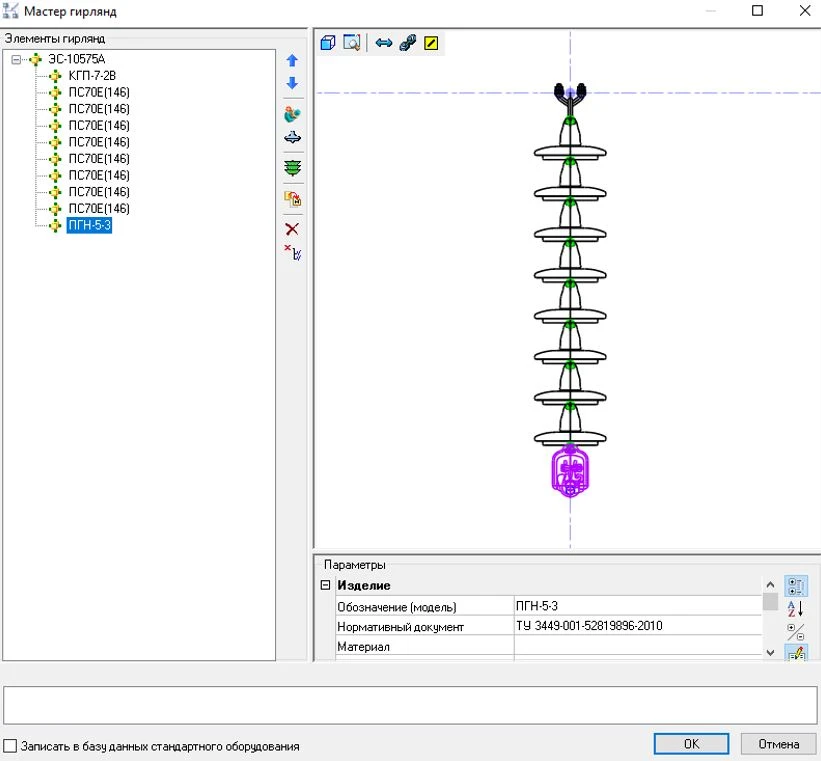

База данных имеет встроенную систему классификаторов и выборок, которые помогают быстро найти оборудование, изделия и материалы, ознакомиться с их характеристиками и разместить на модели.

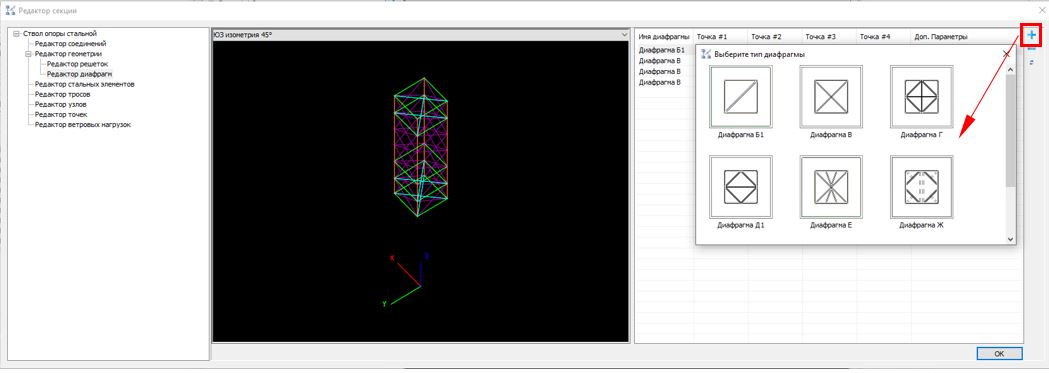

Гибкая, с продуманной эргономикой система разработки и пополнения базы данных интеллектуальных объектов позволяет легко создавать новые компоненты (оборудование, изделия и материалы) и сохранять их в единой базе данных.

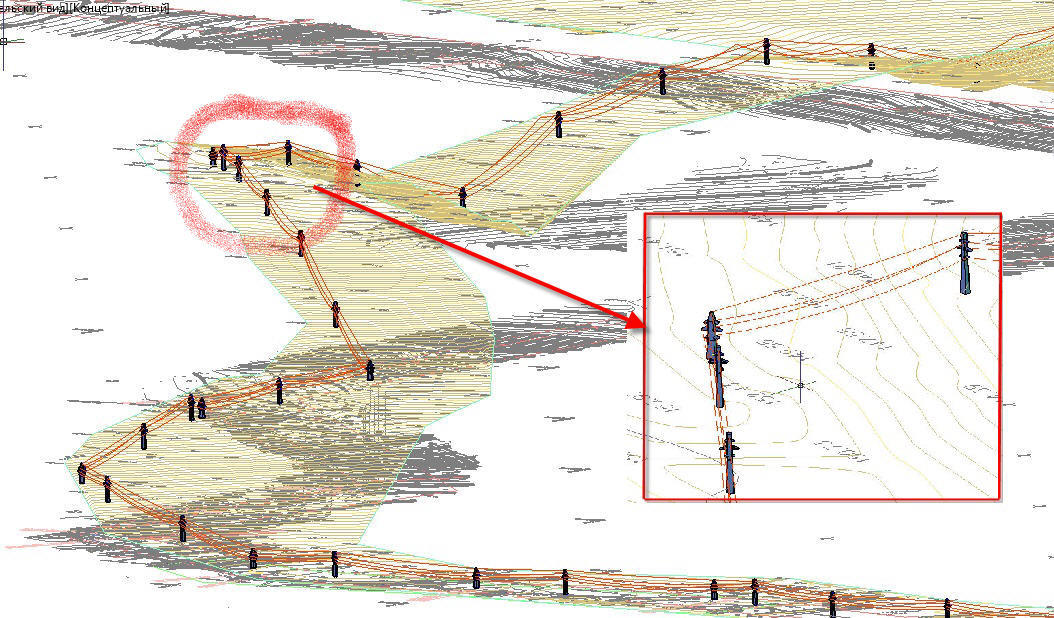

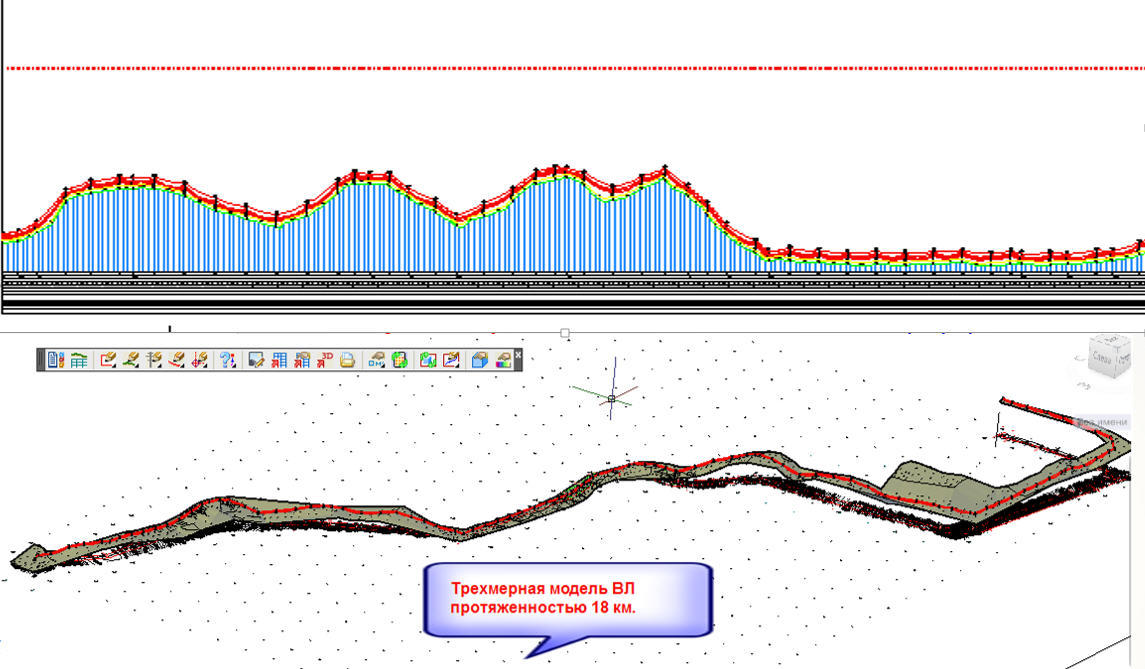

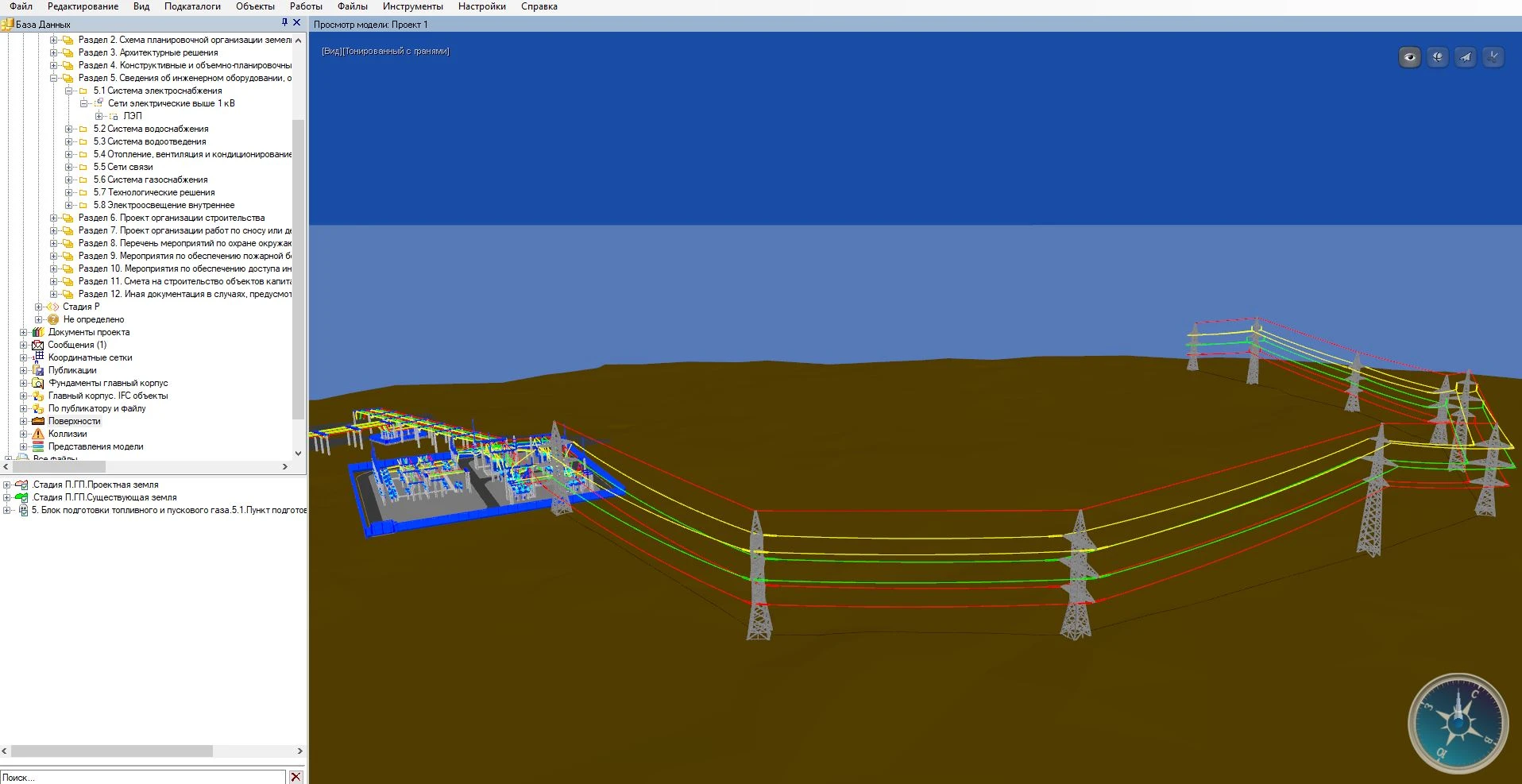

Трехмерные модели, чертежи и спецификации, создаваемые в Model Studio CS ЛЭП полностью интегрированы в единую среду комплексного проектирования на основе технологии CADLib Проект. Совместная работа в единой базе данных проект позволяет свести к минимуму ошибки проектирования и повысить качество разрабатываемых моделей.

В любой момент разработки трехмерной модели пользователь имеет возможность подгружать в чертеж из базы данных проекта объекты смежников и принимать компоновочные решения, имея полную информацию по объекту проектирования. В случае обновления объектов смежных специальностей программа подскажет о наличии устаревших объектов и предложит их актуализировать.

В самом начале создания модели в Model Studio CS ЛЭП, пользователь привязывает чертеж к проекту с помощью функционала CADLib Проект. В дальнейшем рабочий чертеж хранится в единой базе данных проекта и по мере необходимости забирается на редактирование.
