Model Studio CS Технологические схемы значительно упрощает выпуск готового документа благодаря встроенным инструментам, обеспечивающим интеллектуальное поведение объектов и автоматизирующим оформление.

В состав программы включены мощные средства интеллектуального отслеживания ввода данных, которые помогают инженеру в работе и обеспечивают высокое качество проекта:

• автоматическая обработка пересечений технологических линий в местах, где отсутствуют соединения (формирование разрывов);
• автоматический разрыв линии при вставке арматуры и других «линейных» элементов схемы без нарушения целостности информации. При удалении таких элементов схемы линия автоматически сшивается;

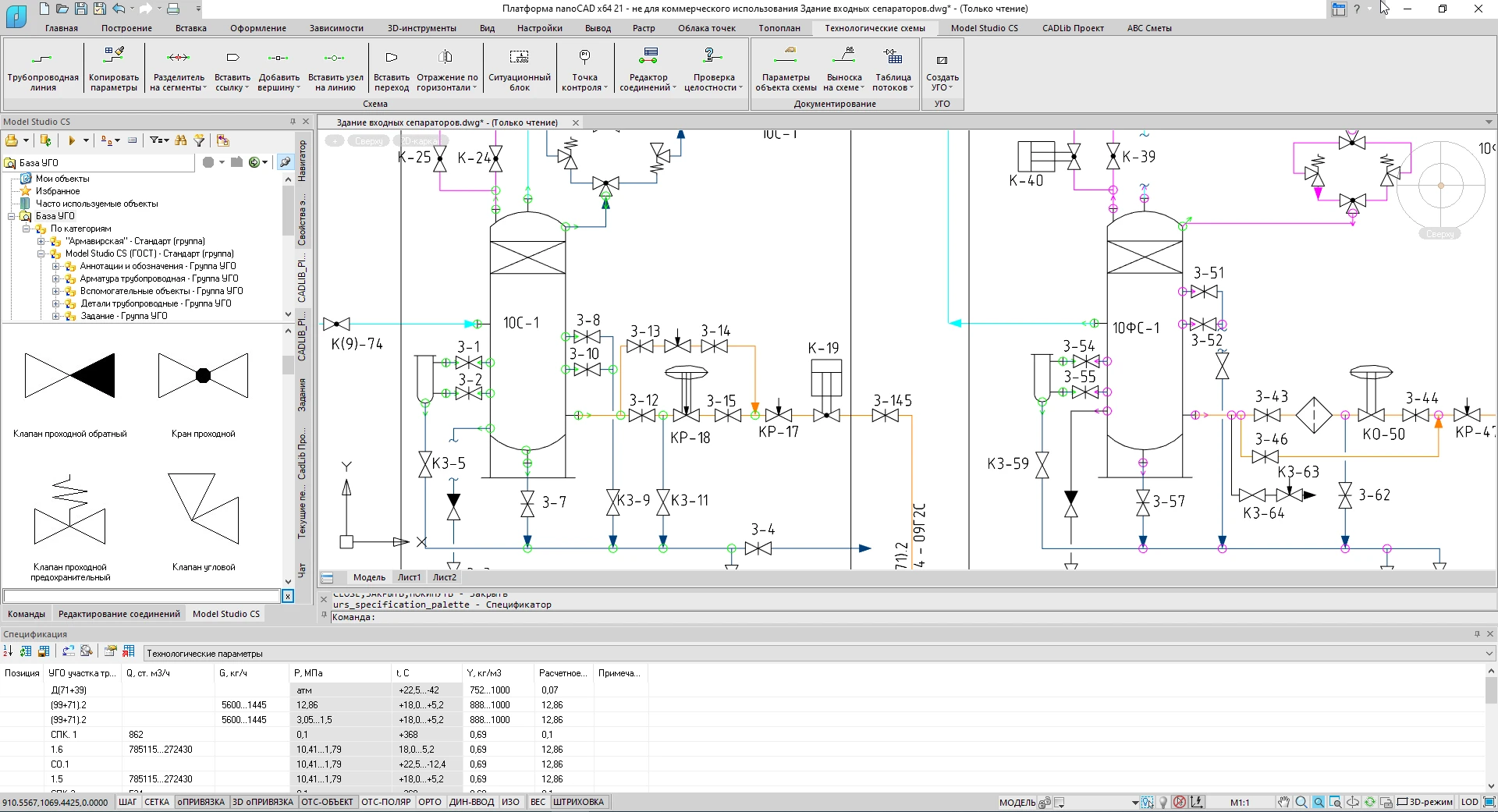

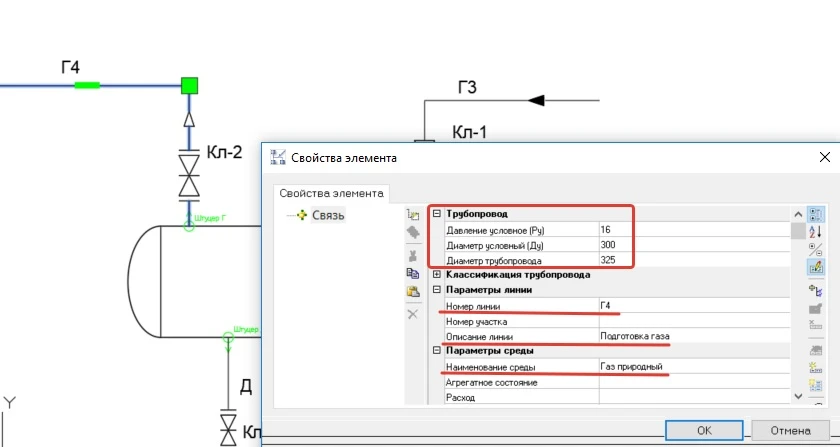

• проверка диаметров при подключении линии к штуцеру оборудования. В случае несовпадения диаметров линии и штуцера система предлагает варианты решения: правка параметров или вставка соответствующих переходов;
• проверка параметров при врезке или соединении линий. В случае необходимости предлагается вставка переходов или правка параметров;
• при выборе двух точек на схеме система анализирует чертеж и предлагает автоматически отрисовать всю линию с интеллектуальным обходом уже существующих элементов схемы;
• автоматическое отслеживание направления потока линии при размещении обратных клапанов и элементов, зависящих от направления потока. Система автоматически отслеживает правильное направление и соответствующим образом размещает элемент на схеме;
• при необходимости обозначить визуальный разрыв линии (чтобы не загромождать чертеж) специальный инструмент сохраняет целостность «разорванной» линии.

Интеллектуальные объекты и инструменты Model Studio CS Технологические схемы обеспечивают пользователю возможность создавать схему и вносить изменения с минимальными затратами времени и максимальной эффективностью, при этом сохраняются вся топология, оформление и т.п.

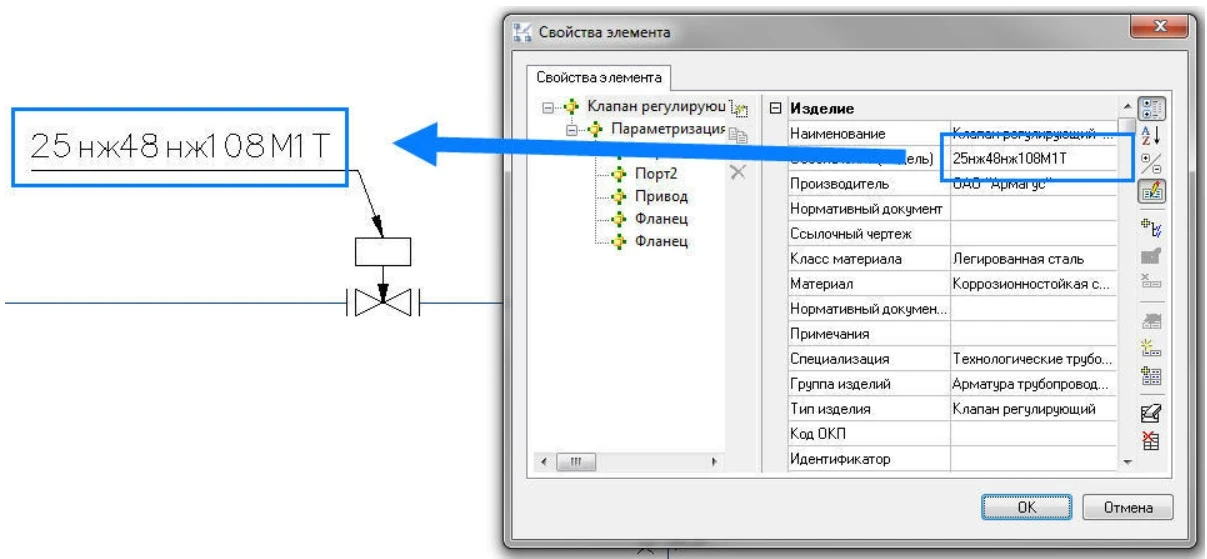

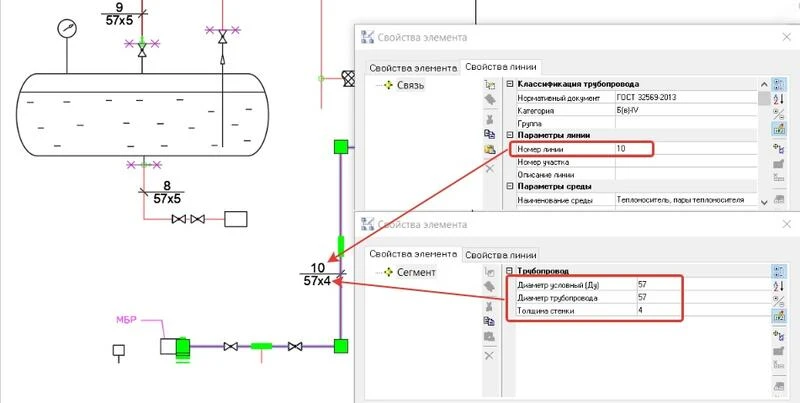

При отрисовке и редактировании в дополнение к интеллектуальному поведению объектов существует возможность в автоматическом режиме проставлять надписи на схеме. Текст надписи формируется автоматически и полностью соответствует надписываемому объекту схемы. Функции интеллектуального поведения обеспечивают отслеживание изменений в схемах и автоматически обновляют соответствующие надписи.

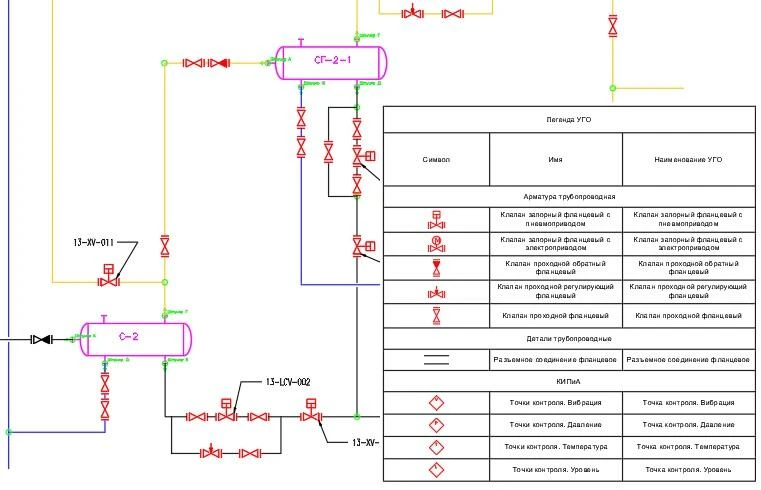

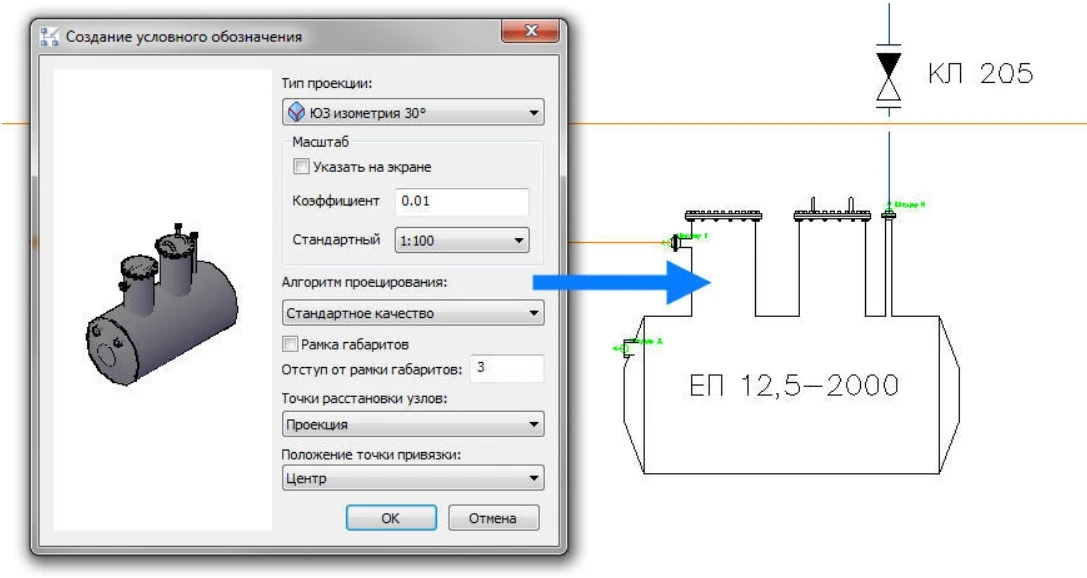

Специальные возможности Model Studio CS Технологические схемы позволяют сохранить типовое оформление в базе данных УГО, после чего оно может автоматически применяться при вставке УГО в схему.

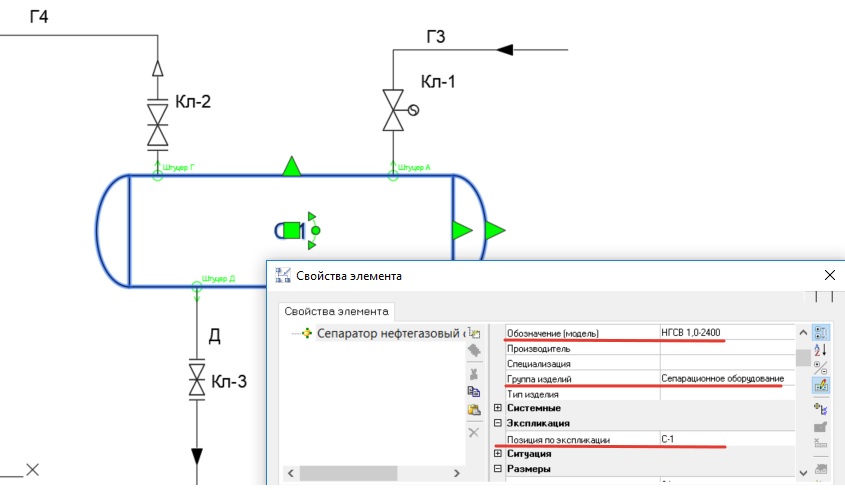

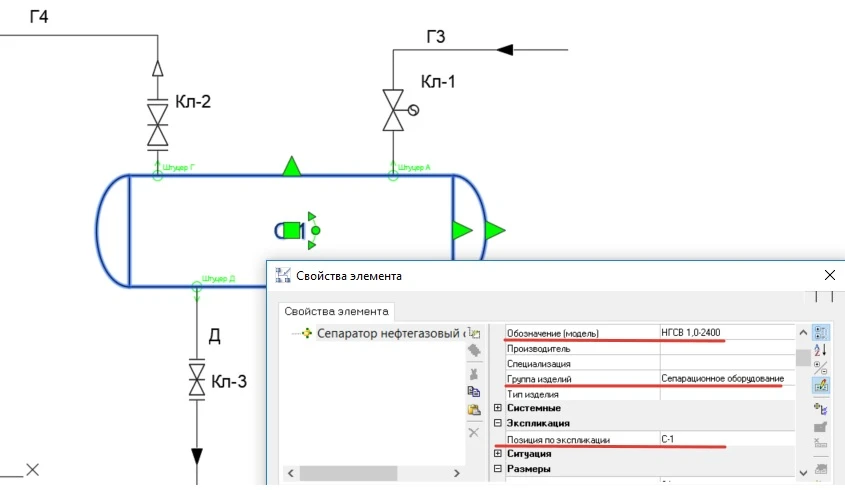

Функционал Model Studio CS Технологические схемы позволяет организовать подбор реальных типоразмеров из базы данных для УГО схемы с использованием стандартных технологических параметров элемента. Таким образом, пользователь может присвоить элементу схемы атрибутивную информацию реально существующего изделия из базы данных. Выборка из БД производится по основным технологическим параметрам: например, по определенному диаметру трубопровода и давлению можно подобрать всю подходящую арматуру для УГО запорного клапана.

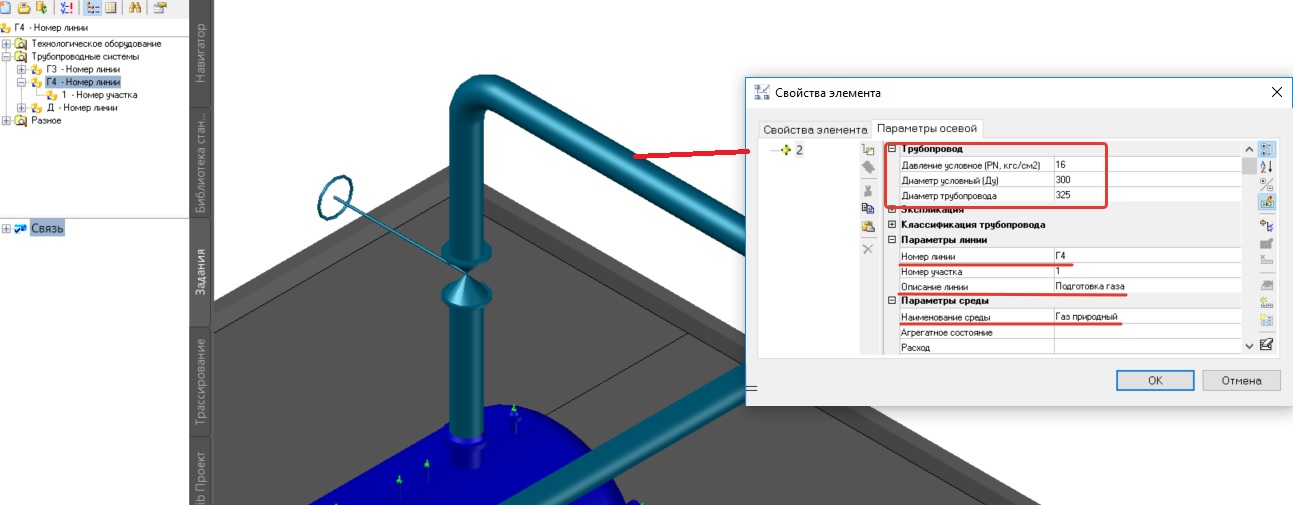

Model Studio CS Технологические схемы позволяет формировать задания для передачи данных по объектам схемы в Model Studio CS Трубопроводы. Данные с технологической схемы можно использовать в 3D-модели при компоновке оборудования, трассировке трубопроводов, размещении арматуры.

Задание представляет собой файл открытого формата, в котором сохраняется информация об объектах схемы. Файл может быть сохранен в CADLib Модель и Архив или на внешнем диске.

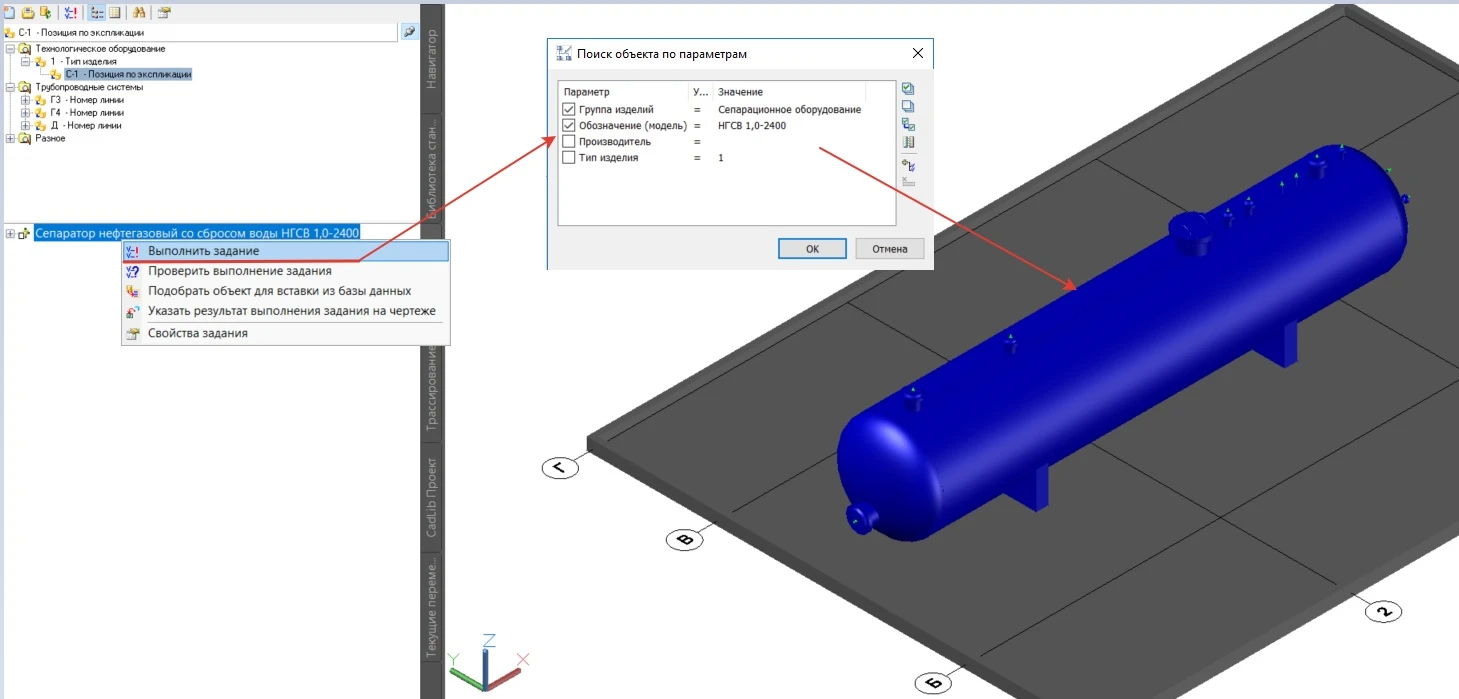

При обработке заданий в Model Studio CS Трубопроводы отслеживается привязка линий к штуцерам (узлам) оборудования (начало и конец линии), а также привязка арматуры к соответствующим технологическим линиям.

Model Studio CS Технологические схемы автоматически формирует высококачественные табличные документы на основе созданных схем.

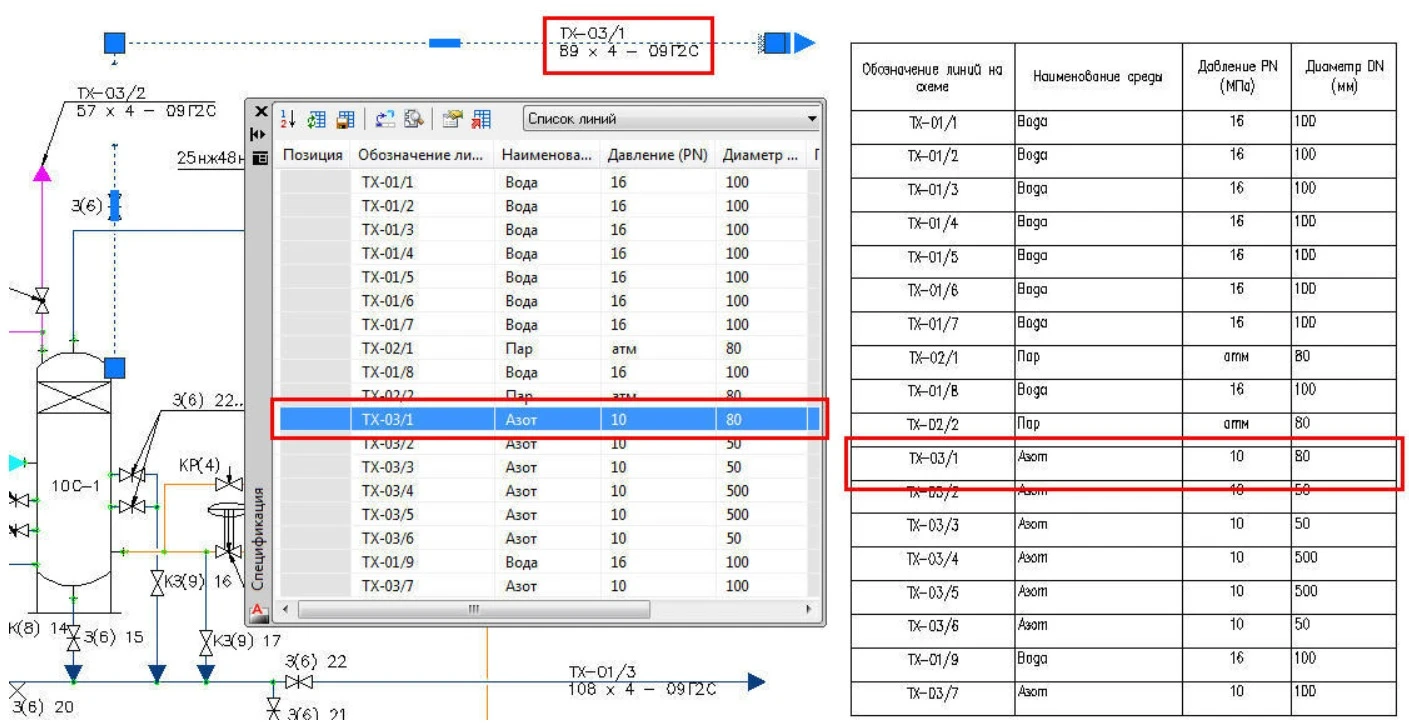

Удобство работы с табличными документами в интерактивном режиме обеспечивает спецификатор — всегда доступное для просмотра специальное диалоговое окно, где состав модели отображается в виде таблицы заданной формы. Конченый документ автоматически генерируется в форматах Microsoft Office и непосредственно на чертеже AutoCAD/nanoCAD.

Model Studio CS Технологические схемы располагает встроенными инструментами, позволяющими создавать собственные формы табличных документов, которые будут автоматически заполняться программой.

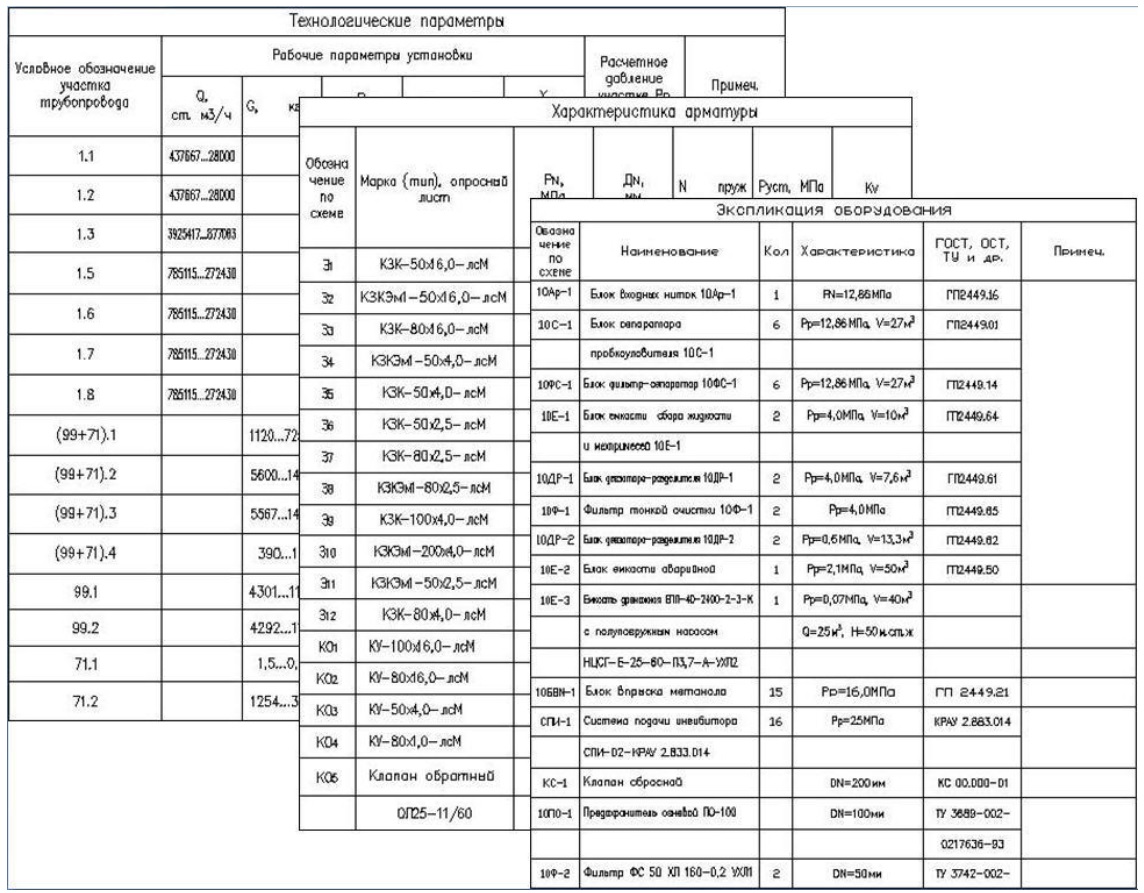

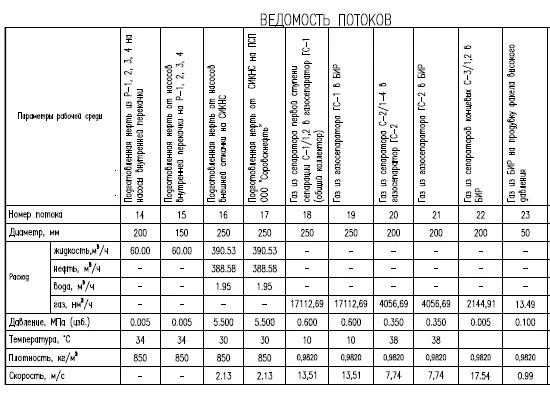

Разработчики настроили и включили в стандартную поставку наиболее востребованные типы документов, такие как экспликация (перечень оборудования), спецификация оборудования, изделий и материалов, легенда УГО, таблица потоков и другие.
