Model Studio CS Навигатор
от 34 000 ₽
Также получить консультацию по программному продукту можете через мессенджеры
Программа позволяет получить фотореалистичное изображение проекта на основе загруженной 3D-модели, а также произвести ее визуальную проверку на эргономичность и несоответствия.
Все описаниеЗадачи
Получение фотореалистичное изображение проекта на основе загруженной 3D-модели;
Визуальная проверка 3D-модели на эргономичность и несоответствия;
Осмотр от третьего лица: выявление коллизий;
Добавление аннотаций: использование их другими участниками для работы над проектом на разных этапах жизненного цикла.
О продукте
Технология проектирования промышленных объектов, общественных и гражданских зданий на базе программного комплекса MS включает в себя использование специализированных продуктов MS для разработки 3D-моделей и 2D-документации, программного обеспечения MS Модель и архив с целью объединения всей информации в общую 3D-модель, плагинов для получения моделей из ПО других производителей, а также для применения инструментов для просмотра, анализа модели заказчиком. К таким инструментам относится MS Навигатор. Приложение обеспечивает выполнение проверки и анализа проекта, позволяя открывать файл информационной модели для просмотра либо подключаться к базе данных проектной организации для доступа к актуальной информации.

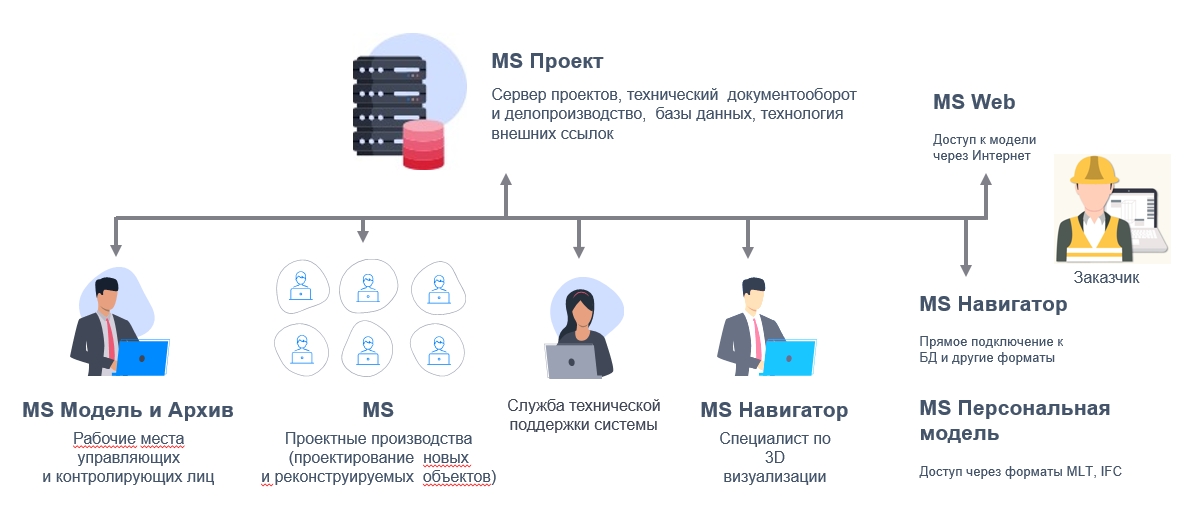

Архитектура комплексного решения организована следующим образом: 3D-проект разрабатывается с применением программного комплекса MS по технологии MS Проект. Совмещенная модель всего проекта собирается для проверки и анализа в MS Модель и архив — эта программа напрямую работает с базой данных проекта, в ней поддерживается доступ к любой информации по проекту.
Для передачи модели на проверку заказчику могут применяться несколько сценариев. В случае использования технологии MS Проект можно напрямую подключаться к базе данных либо выгрузить файл в формате MLT из MS Модель и архив, который полностью или частично содержит 3D-модель и ее структуру. Заказчик с помощью MS Навигатор просматривает предоставленную 3D-модель, выполняет измерения и вносит замечания. Затем эти замечания выгружаются в файл XML и передаются в проектную организацию, чтобы загрузить их в среде MS Модель и архив или MS Навигатор.
В случае использования сторонних приложений MS Навигатор предоставляет возможность открывать «родные» или нейтральные форматы напрямую, просматривать их, вносить аннотации, а затем обмениваться ими, также используя среду MS Навигатор.
MS Навигатор также позволяет получать презентационные материалы в виде реалистичных изображений и видеороликов, а также сохранять сценарии облета модели.
Задачи
Получение фотореалистичное изображение проекта на основе загруженной 3D-модели.
Визуальная проверка 3D-модели на эргономичность и несоответствия.
Осмотр от третьего лица: выявление коллизий.
Добавление аннотаций: использование их другими участниками для работы над проектом на разных этапах жизненного цикла.
Создание сценариев для анимации камеры, объектов и персонажей.
Использование электронной цифровой подписи.
Поддержка широкого спектра форматов файлов.
Возможности

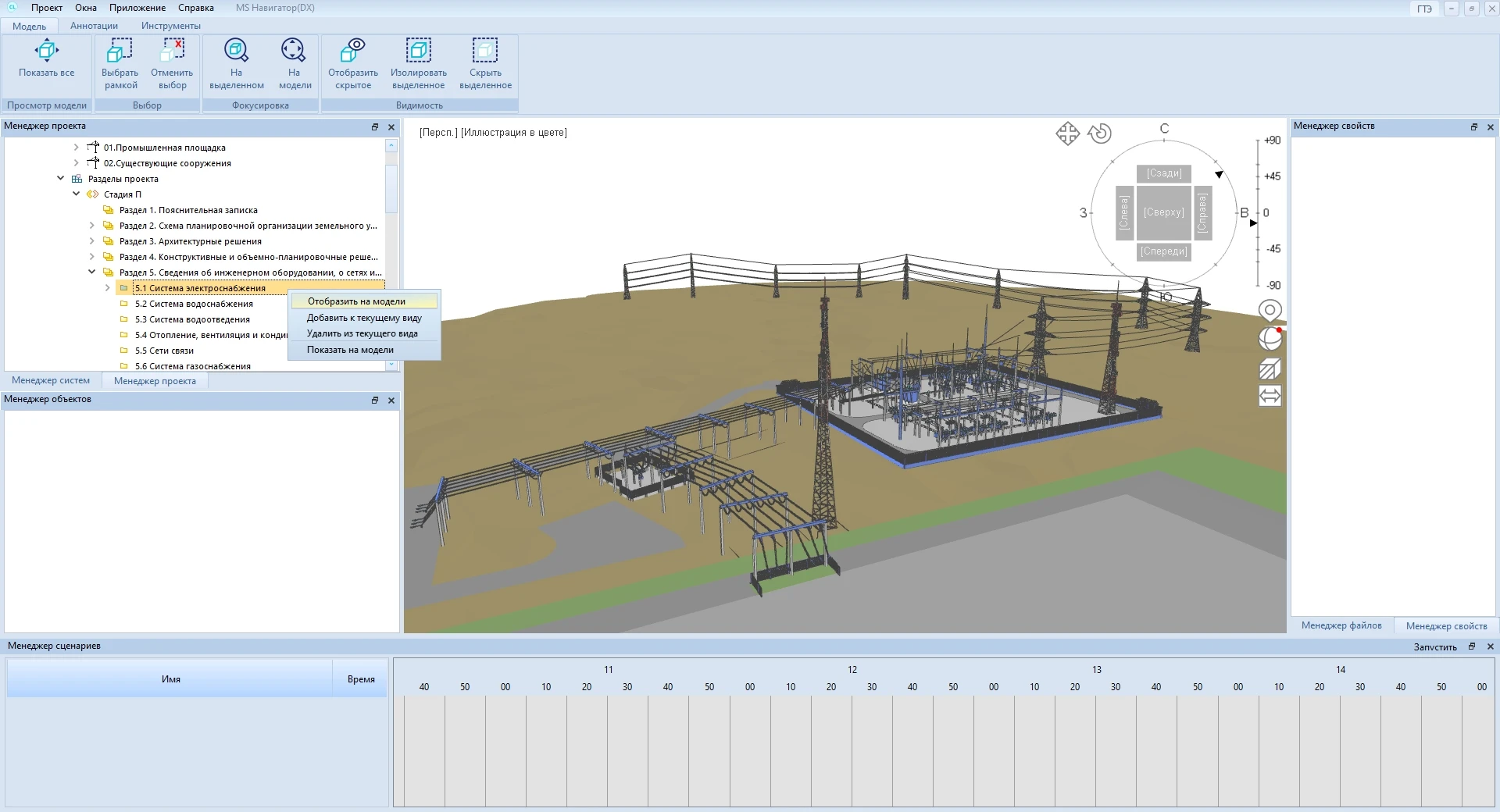

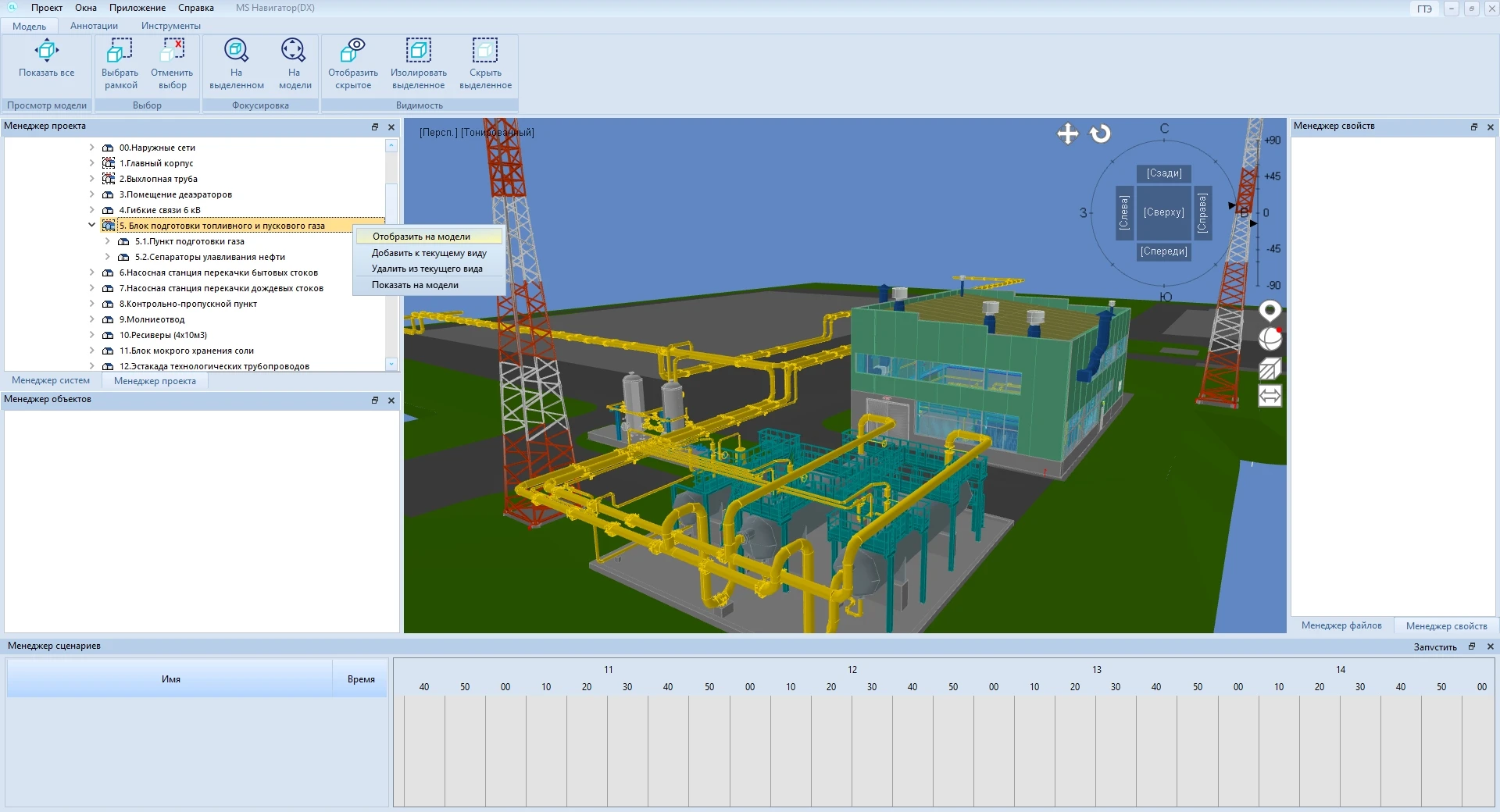

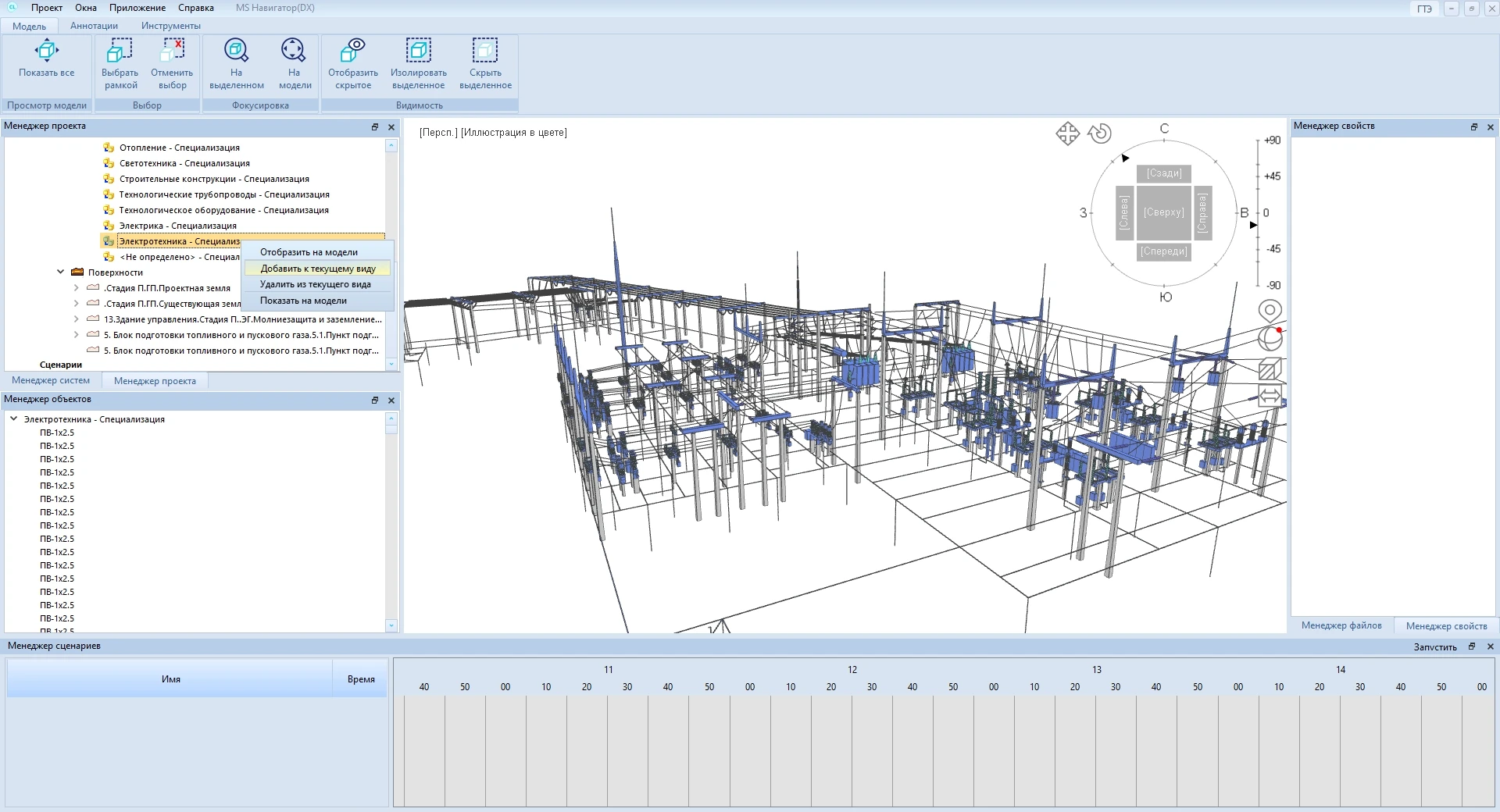

Просмотр 3D-модели по структурам
В файл MLT сохраняется информация о 3D-объектах и их атрибутах, данные об иерархиях Комплекс и Разделы проекта, пользовательские выборки и классификаторы, а также файлы, связанные с 3D-объектами. Просмотр 3D-объектов происходит таким же образом, как в MS Модель и архив: в программе можно показывать и скрывать объекты, связанные с определенными уровнями структуры.
Наряду со стандартными структурам…
Визуальная проверка проекта

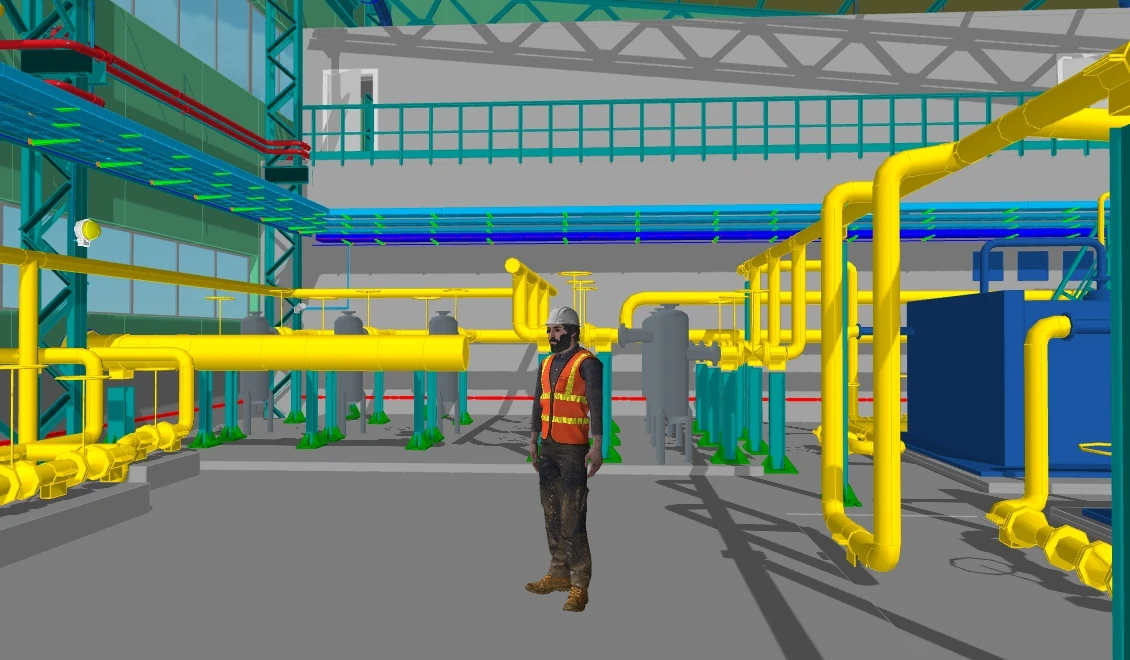

Стандартные инструменты навигации MS Навигатор дополнены возможностью осмотра от третьего лица. Данный функционал позволяет осуществлять визуальную проверку модели с помощью реалистичного аватара, который может производить облет и обход модели с учетом препятствий.

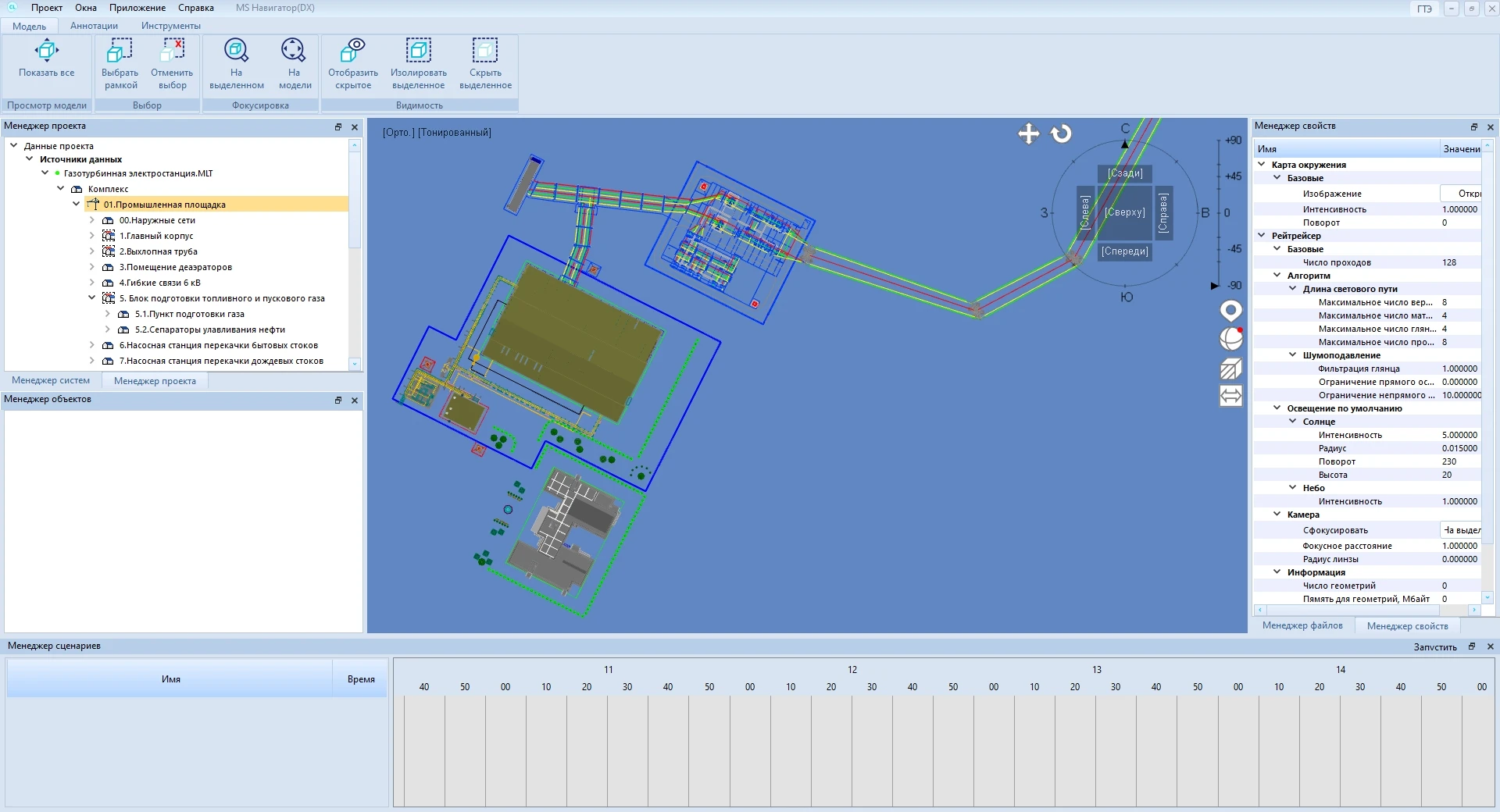

Инструменты отображения 3D-модели

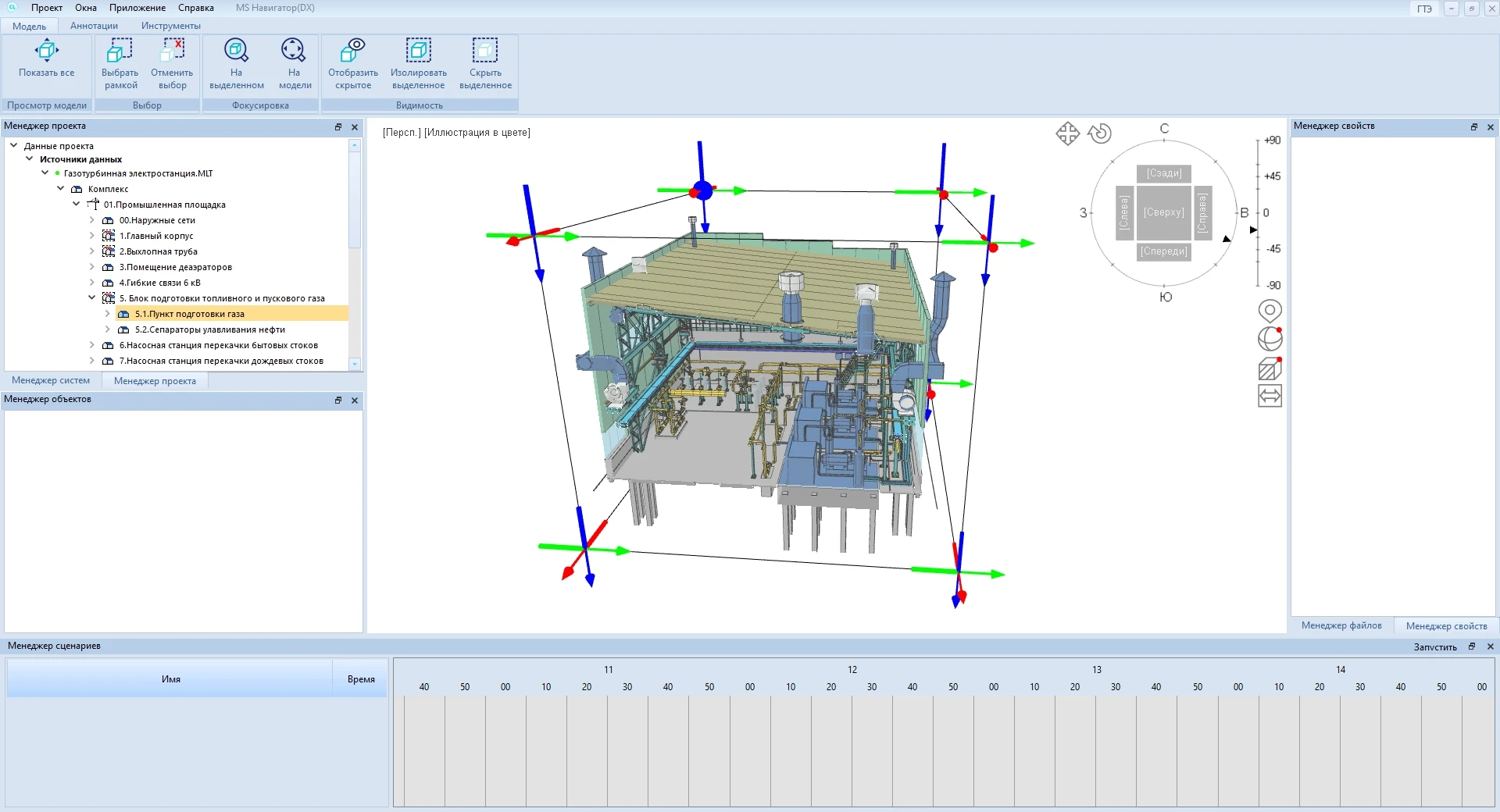

Кроме команд для просмотра модели по частям, в MS Навигатор доступен режим обрезки для создания динамических секущих плоскостей по осям X, Y и Z.

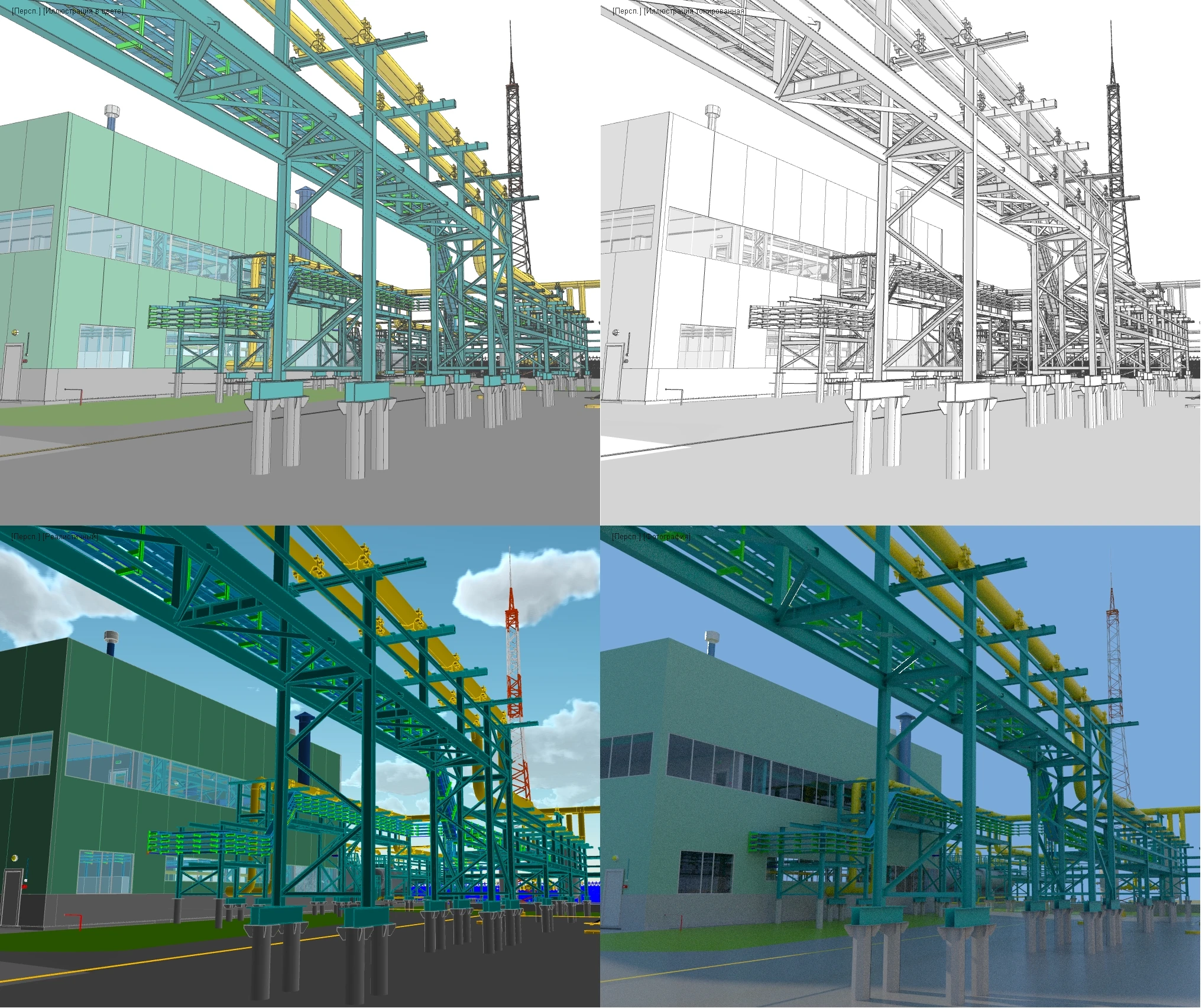

Различные визуальные стили, а также наличие ортогональной и перспективной проекций отображения 3D-модели позволяют выбрать наиболее удобный способ просмотра объектов.
Для удобства пользователя доступна быстрая (по двойному клику мыши) фокусировка н…

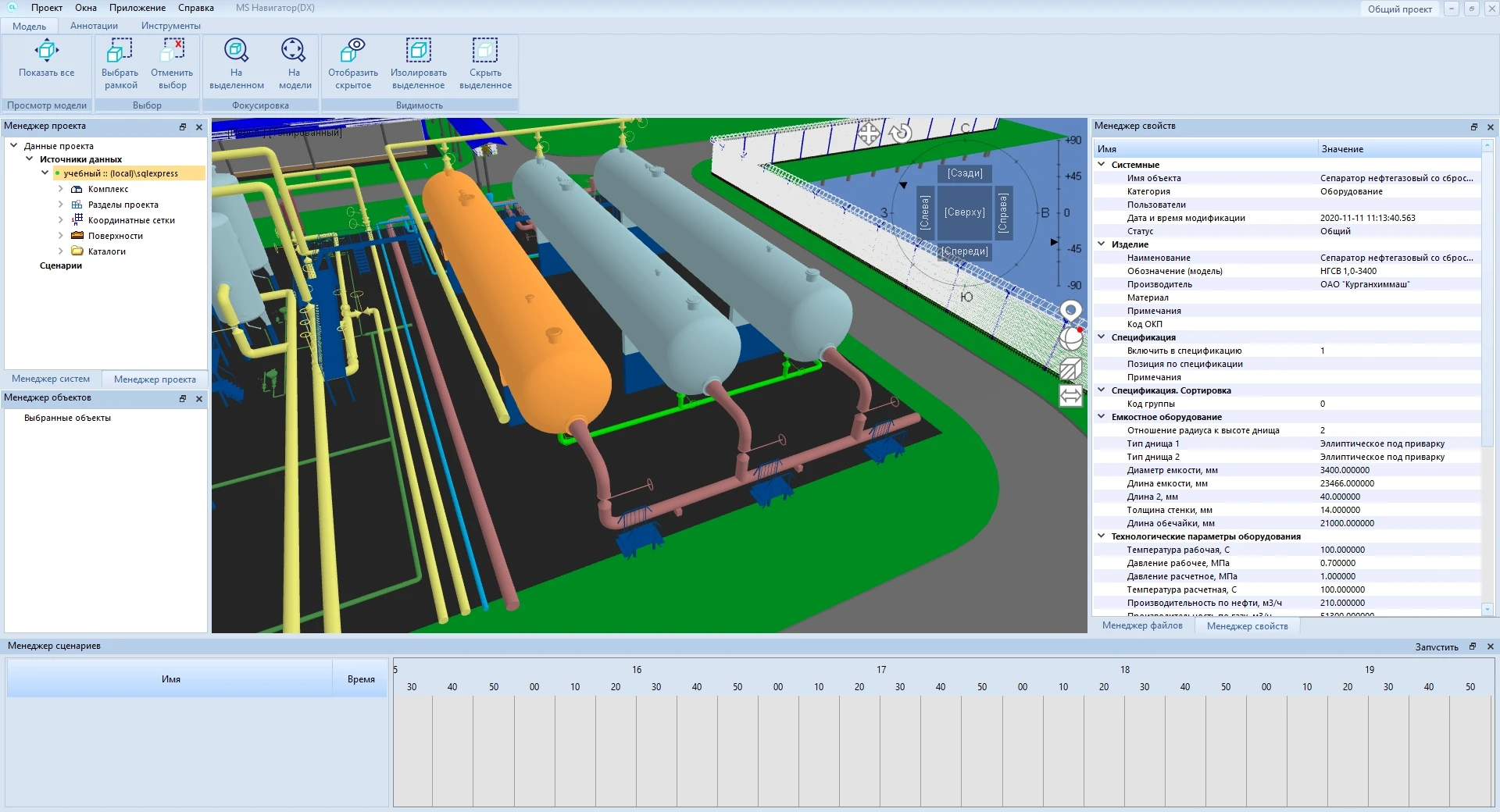

Атрибутивные данные 3D-объектов
При сохранении данных из базы проекта в файл MLT либо при подключении к базе каждый 3D-объект имеет ту же атрибутивную информацию, что и в исходной базе. Атрибуты также передаются из других форматов, например из IFC.

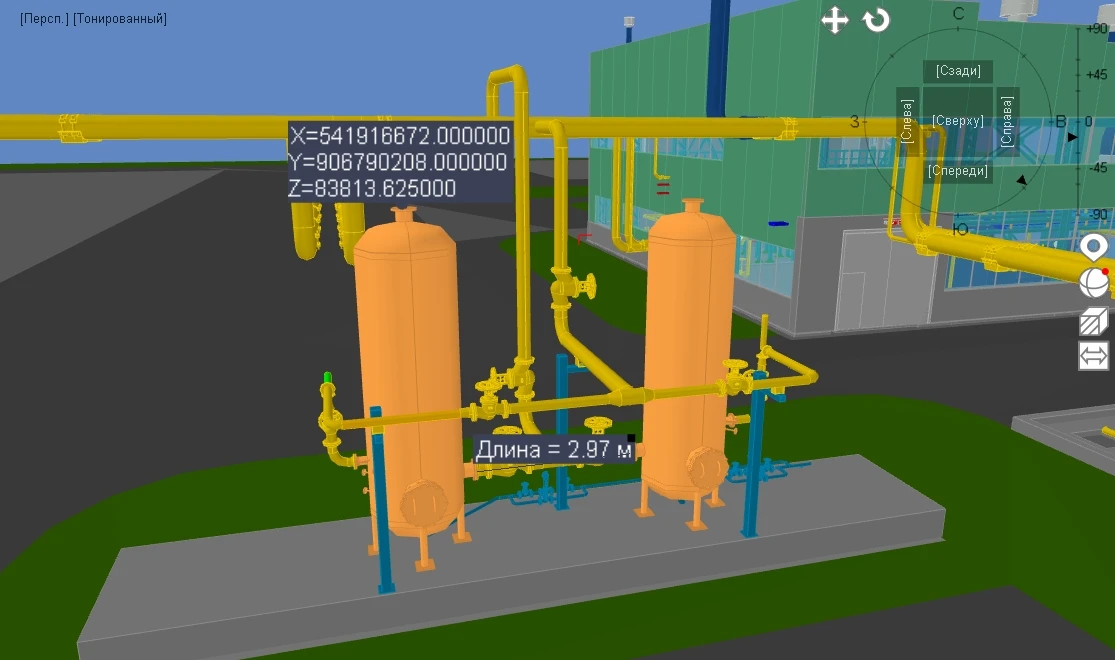

Создание заметок

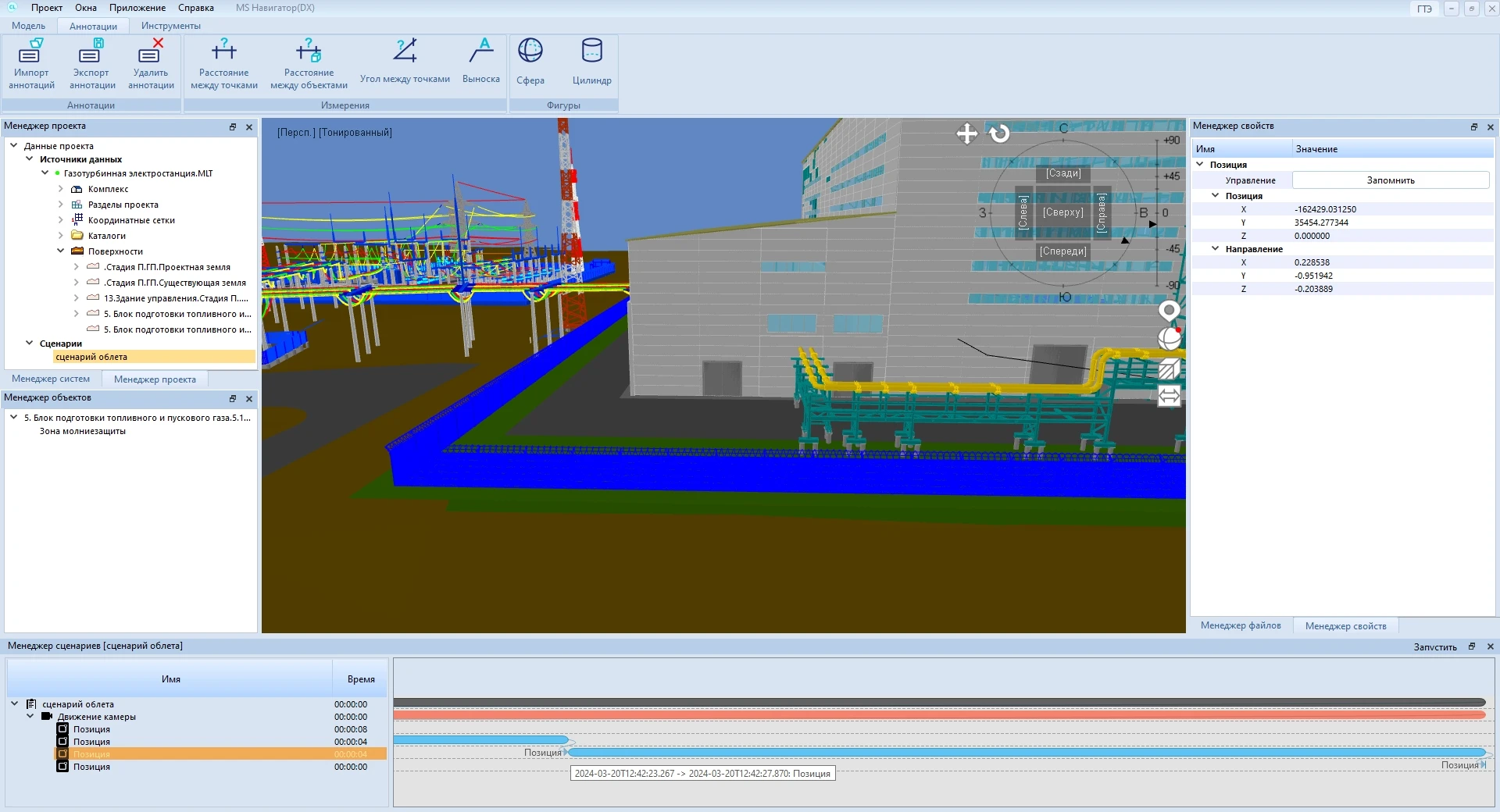

Для создания замечаний заказчика, касающихся 3D-модели, используются заметки. MS Навигатор предоставляет инструменты создания выносок, средства измерения расстояний между заданными точками или между 3D-объектами, а также измерительные фигуры. Заметки можно выгрузить в файл XML для передачи исполнителю и дальнейшего импорта в MS Модель и архив или в MS Навигатор.

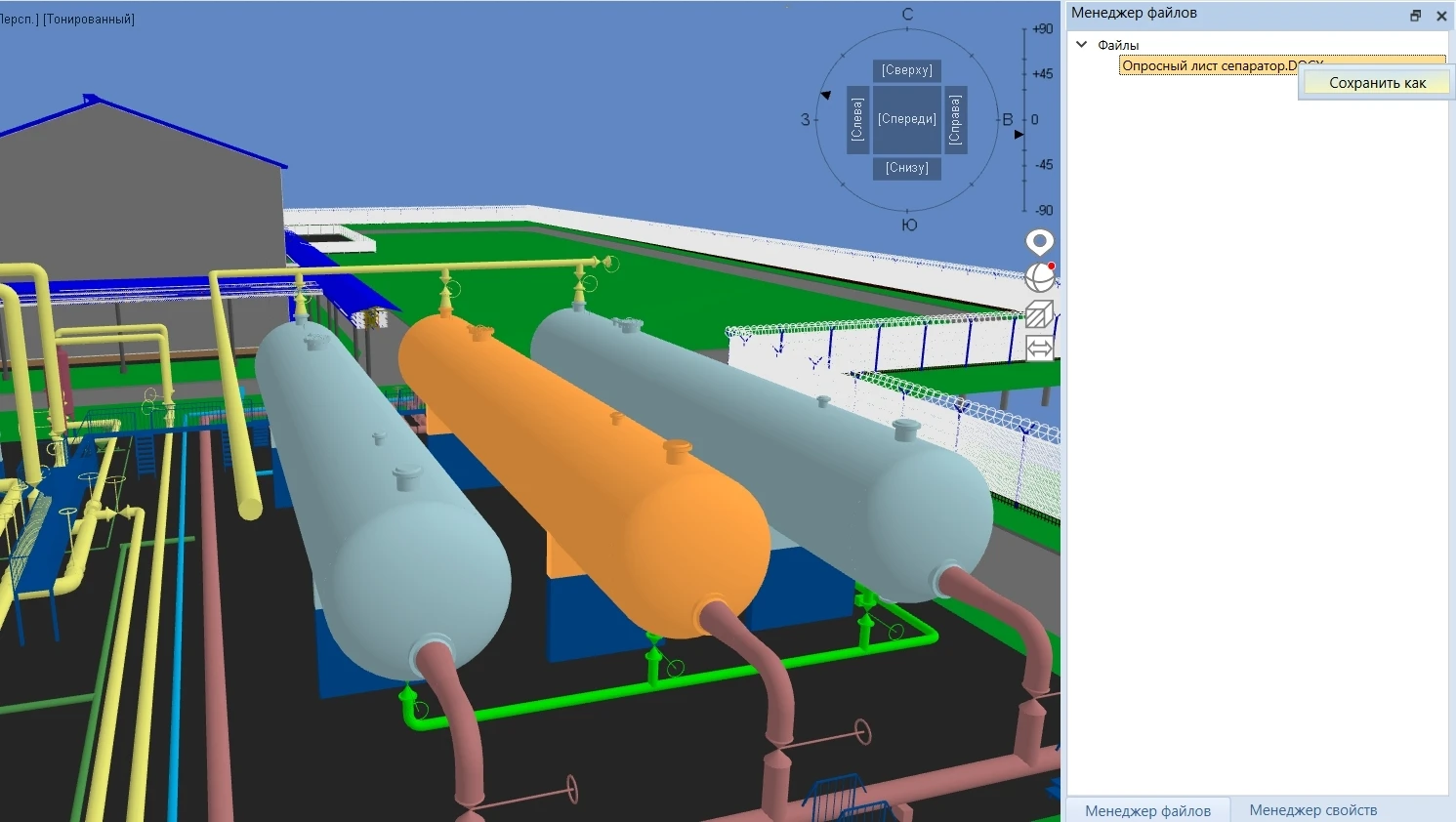

Доступ к файлам, связанным с 3D-объектами
Если в базе данных MS к 3D-объектам привязаны файлы, MS Навигатор позволяет их отобразить при подключении напрямую к базе или при использовании MLT-формата. Также их можно будет скачать на компьютер пользователя.

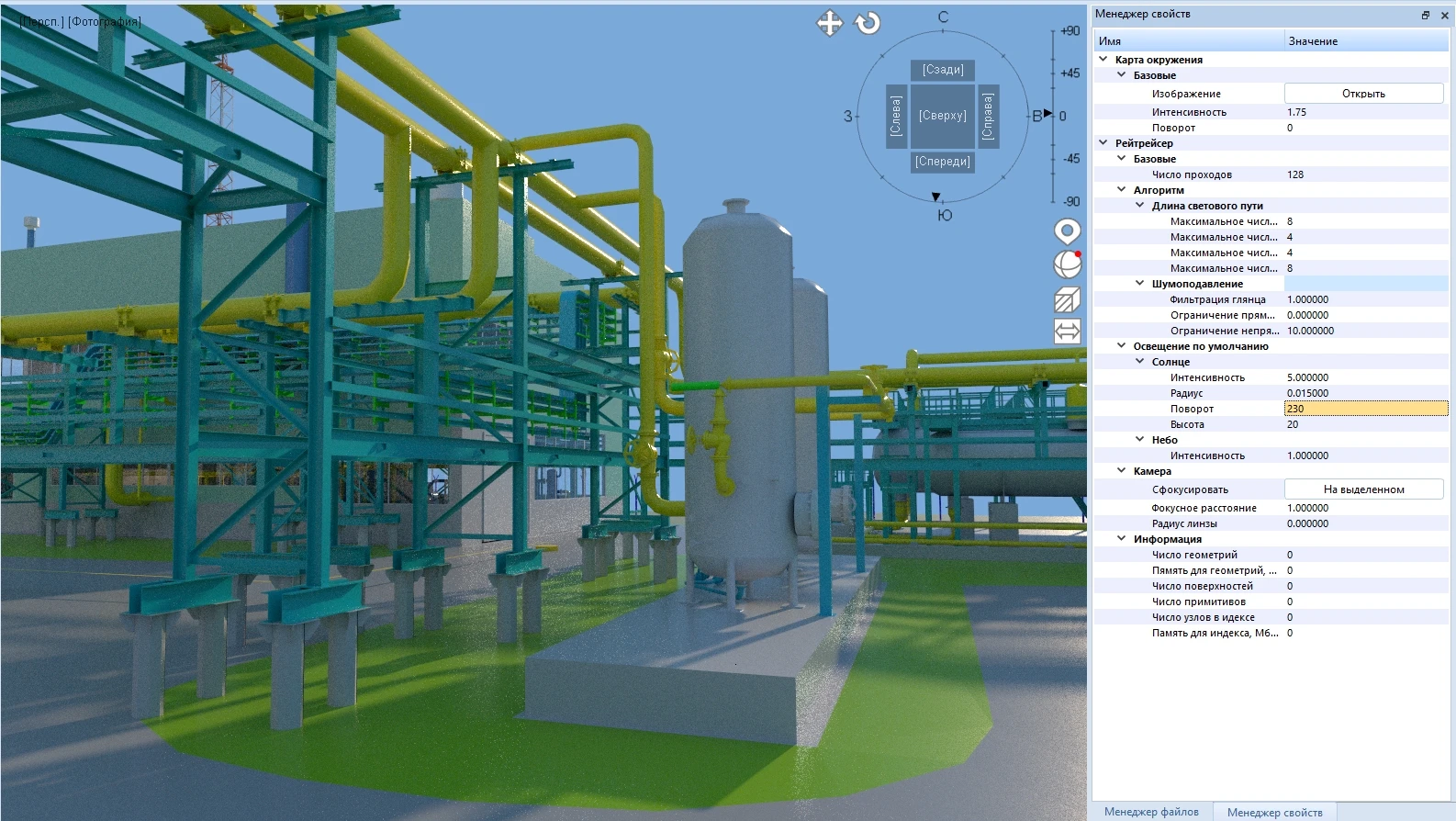

Средства визуализации
MS Навигатор включает расширенный список визуальных стилей для разного отображения модели. Визуальный стиль Фотография позволяет получить реалистичную визуализацию проекта.
При выборе визуального стиля Фотография можно настроить параметры окружения, трассировку лучей для обеспечения реалистичного освещения, в том числе параметры, отвечающие за качество изображения, алгоритм расчета, параметры осв…

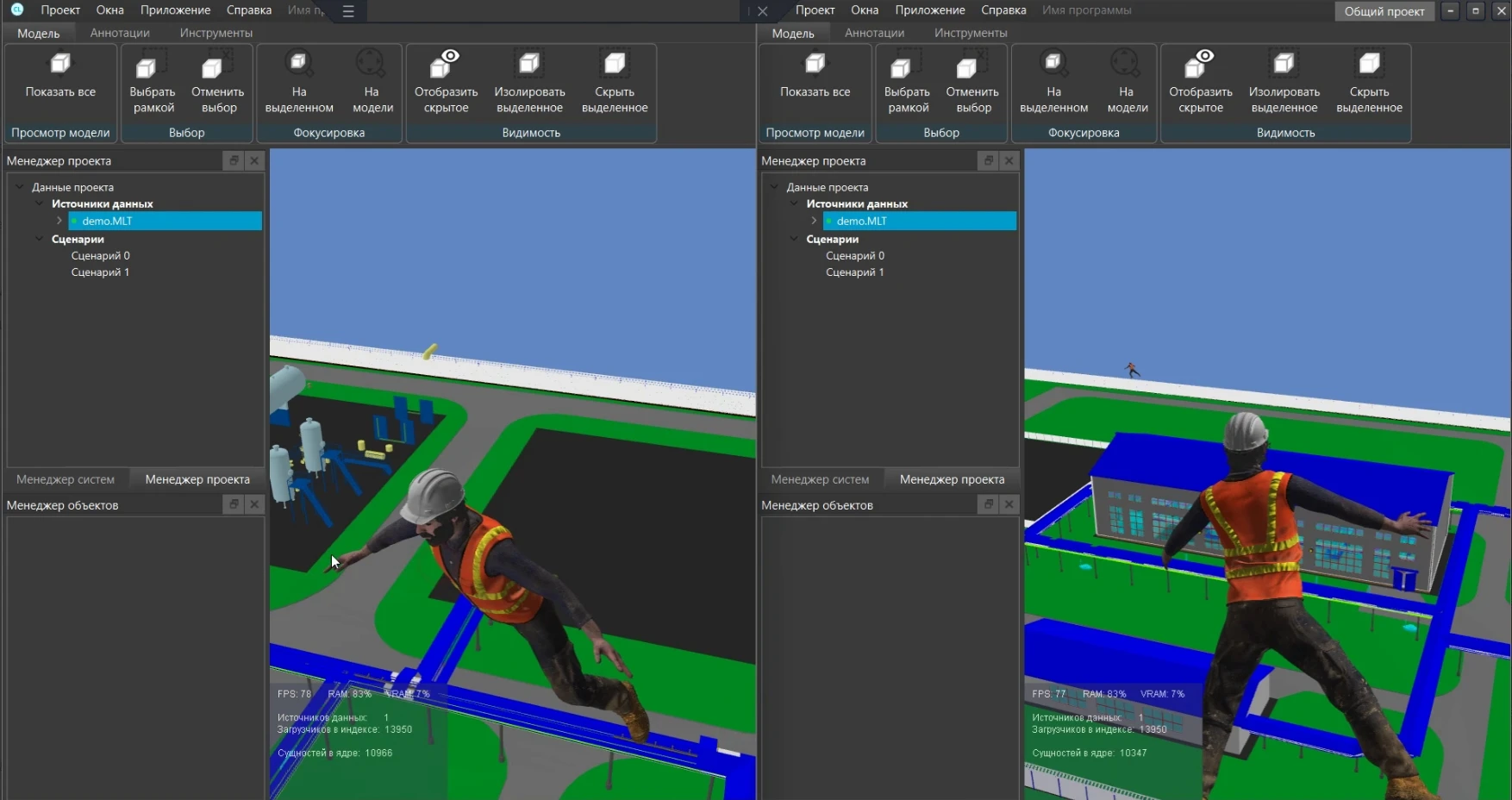

Сетевой режим
MS Навигатор позволяет исследовать проект одновременно нескольким пользователям в режиме просмотра от третьего лица.
Конфигурации
Новые возможности
Сохранение проекта в виде одного архива
Добавлена возможность сохранения проекта со всеми связанными файлами в виде одного архива, для дальнейшего хранения проекта или его переноса на другое рабочее место в исходном виде
Сохранение аннотаций в проекте
Добавлена возможность создавать 2D Наброски
Возможно сформировать плоское изображение средствами ряда примитивов (прямоугольник, стрелки, текст и прочие)
Добавлено окно «Менеджер аннотаций»
В окне отображаются все созданные объекты-аннотации, окно позволяет перейти к любому объекту аннотации, просмотреть 2д Наброски и выполнить их структурирование.
Добавлена возможность редактирования объектов-аннотаций в окне Менеджера аннотаций
-
Для заметок расстояние можно изменять единицы измерения и количество знаков после запятой
-
Для выноски доступны настройки видимости и вложения
-
Размеры измерительных фигур можно редактировать
Увеличена скорость рендера изображения в визуальном стиле «Фотография»

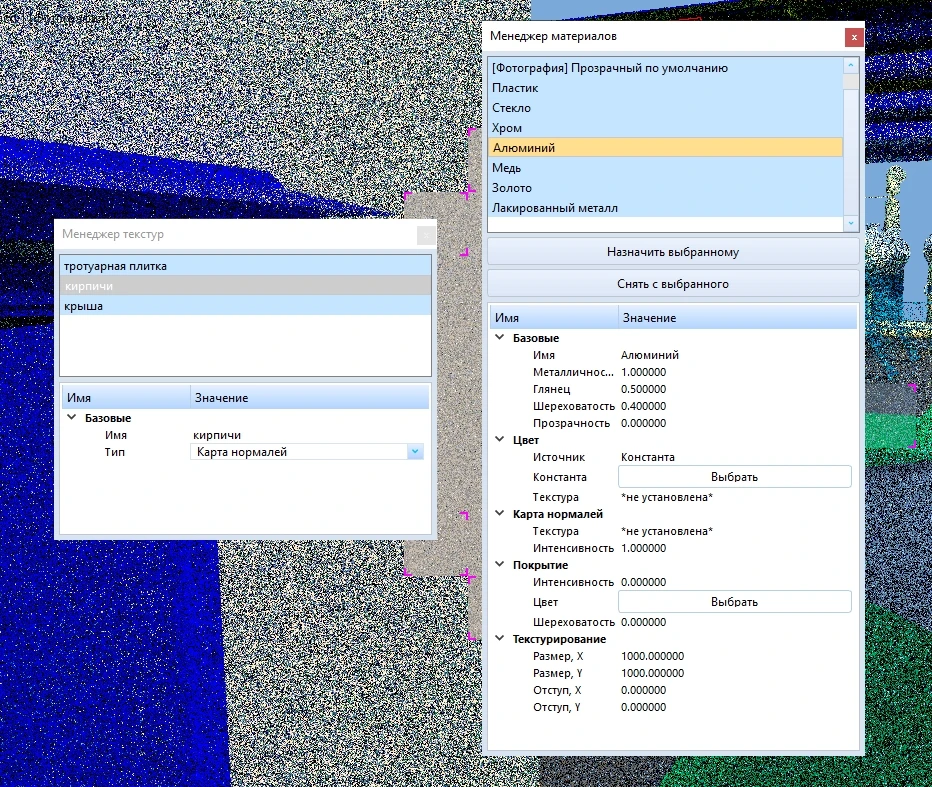

Добавлена поддержка PBR-текстур: Металличность, Глянец/ Шероховатость.
В менеджере сценариев добавлена возможность интерактивного просмотра сценария
Воспроизведение сценария путем перемещения ползунка мышью по временной шкале
Добавлено новое событие – перемещение объекта
Добавлена проверка на пересечения при выполнении сценария
Программа фиксирует пересечения, которые происходят между элементами модели при выполнении сценария
Добавлен инструмент поиск коллизий по правилам «Пересечение» и «Минимальное расстояние»
Добавлена возможность построения сечений модели по заданным плоскостям
Построение маршрута движения персонажа
Добавлена возможность построения маршрута движения персонажа между указанными пользователем точками и его перемещение по найденному маршруту
Системные требования
Процессор
- Минимальные требования: процессор с тактовой частотой 2 ГГц
- Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
- Минимальные требования: 24 Гб
- Рекомендуемые требования: 64 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 2 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 8 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
- Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD
Разрешение экрана
- Минимальные требования: 1024х768 px
- Рекомендуемые требования: 1280х1024 px
Дополнительное оборудование
- Мышь или другие устройства указания
Операционная система
- Microsoft® Windows® 11
- Microsoft® Windows® 10 (64-бит)
- Microsoft Windows 8 (64-бит)
- Отечественные операционные системы на базе ядра Linux
Операционная система
- Windows 7 (32-bit, 64-bit);
- Windows 8 (32-bit, 64-bit);
- Windows 10 (32-bit, 64-bit).
