Комплексная система Model Studio CS
Обеспечит автоматизацию проектной деятельности при оптимальной совокупной стоимости решения.
Трехмерное и информационное проектирование является наиболее эффективным направлением автоматизации проектных работ. Программных средств, позволяющих автоматизировать рабочее место проектировщика, много, но большинство из них способно решить лишь частные задачи инженера, никак не помогая ни в организации процессов коллективной работы и комплексного проектирования, ни в управлении ими.
Подробнее о продукте
Model Studio CS Корпоративная лицензия
от 78 800 ₽
Также получить консультацию по программному продукту можете через мессенджеры
Корпоративная лицензия нового типа предоставляет уникальную возможность использовать все программы линейки Model Studio CS без ограничений.
Все описаниеЗадачи
Инженер, использующий Model Studio CS Электротехнические схемы, имеет все инструменты, необходимые для работы с базой данных: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами;

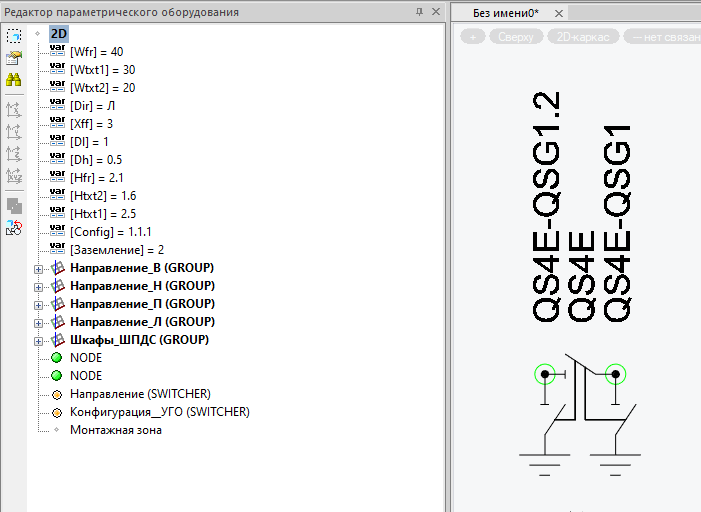

Реализованный функционал позволяет не только использовать уже существующие УГО, но и самостоятельно создавать собственные;
Добавленные УГО могут беспрепятственно применяться в других узлах проекта, а также во всех последующих проектах;
База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере.
О продукте
Корпоративная лицензия нового типа предоставляет уникальную возможность использовать все программы линейки Model Studio CS без ограничений. Владея одной такой лицензией, вы получаете доступ ко всем существующим продуктам: Model Studio CS ЛЭП, Model Studio CS ОРУ, Model Studio CS Молниезащита и Model Studio CS Трубопроводы. Более того, при выходе новых решений серии, обладателю корпоративной лицензии не потребуется дополнительных приобретений — все будущие продукты Model Studio CS автоматически становятся доступными для работы.
Задачи
Инженер, использующий Model Studio CS Электротехнические схемы, имеет все инструменты, необходимые для работы с базой данных: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами.
Реализованный функционал позволяет не только использовать уже существующие УГО, но и самостоятельно создавать собственные.
Добавленные УГО могут беспрепятственно применяться в других узлах проекта, а также во всех последующих проектах.
База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере.
Возможности

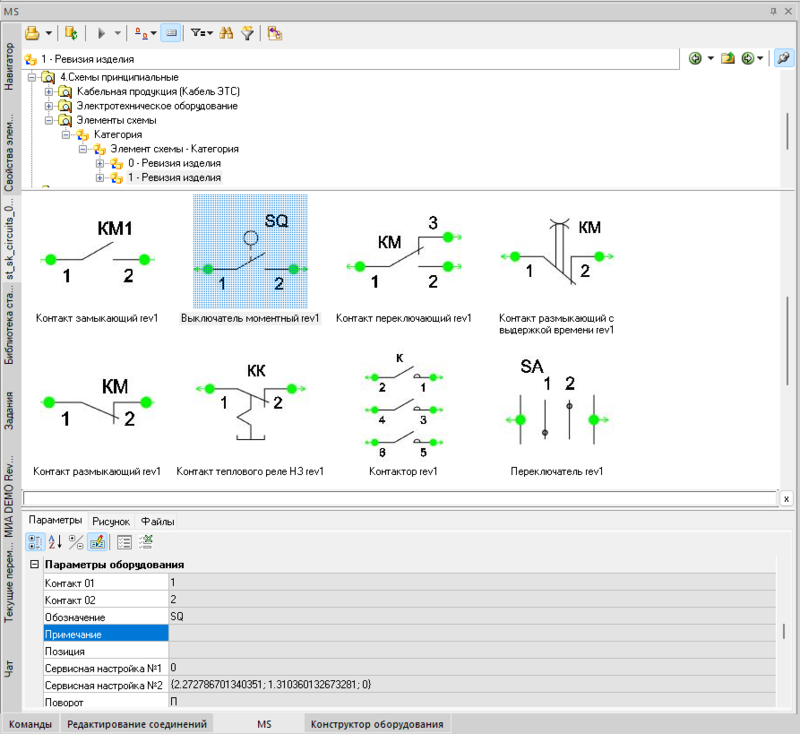

База данных условно-графических обозначений
База данных Model Studio CS Электротехнические схемы встроена в среду проектирования и не требует вызова дополнительных программ. Доступ к базе для пользователя реализован через диалоговое окно с интуитивно понятным интерфейсом. База данных стандартных компонентов обладает достаточно полным набором условно графических обозначений (УГО) соответствующих актуальным ГОСТ для начала работы «с нуля».
И…
Создание
Основой для создания схем в MS Электротехнические схемы является база данных элементов УГО. В стандартную поставку программного комплекса уже включены наборы типовых УГО электрических элементов — с перечнем необходимых параметров, доступных для заполнения после размещения на чертеже.
Размещенное на схеме оборудование просто и удобно соединяется электрическими связями (линиями). Программный компле…
Формирование схем подключения кабелей и схем кабельных связей
MS Электротехнические схемы обладает функционалом для формирования таблиц клеммных зажимов и отрисовки схем подключения кабелей.
Схемы электрические принципиальные и схемы размещения ИТС

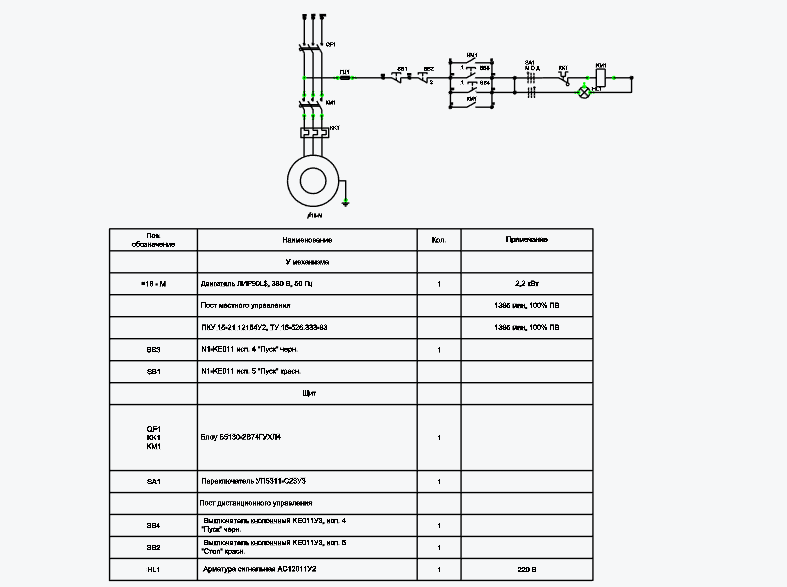

MS Электротехнические схемы обладает базой УГО, достаточной для прорисовки схем электрических принципиальных в соответствии с ГОСТ.

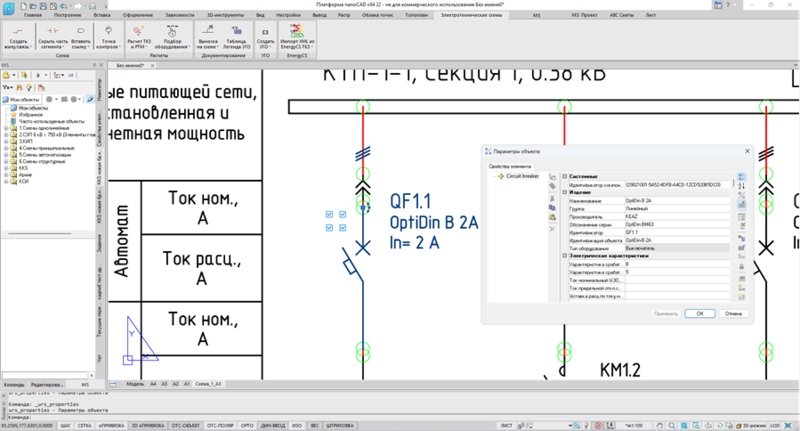

Посредством MS Электротехнические схемы возможна отрисовка схемы размещения ИТС. При работе с УГО заполненная информация, к примеру, класс точности трансформаторов, будет указываться на чертеже в специальном поле.
Схемы электрические принципиальные и схемы размещения ИТС
Разработка схемы осуществляется в MS на базе САПР-платформы, при публикации в БД записываются только спроектированные объекты, без файла DWG. Для редактирования ранее опубликованных объектов проектировщик в MS берет лист схемы на показ. Затем блокируется нужный объект через контекстное меню, и вместе с ним автоматически блокируются связанные объекты. После этого проектировщик вносит изменения в мо…
Работа встроенного Спецификатора
MS Электротехнические схемы значительно упрощает выпуск готового документа благодаря встроенным инструментам, обеспечивающим автоматическую выгрузку и автоматизирующим оформление необходимой информации в занесенной схеме. Встроенный Спецификатор позволяет осуществить компоновку по заданной табличной форме любой информации по разрабатываемому проекту.
Пользователю предоставляется возможность как и…
Конфигурации
Новые возможности
Добавлен функционал Мастер подключений
Реализован функционал связи элементов через узлы на одних координатах
Обновлены объекты для разработки схем принципиальных, объекты для разработки СЭП подстанций
Разработаны/обновлены объекты базы данных стандартных компонентов. В частности, в нее добавлены объекты для проведения расчетов и генерации схемы однолинейной, датчики и арматура КИП, объекты точек контроля и технических средств автоматизации
Обновлены команды на ленте Электротехнические схемы
Разработан функционал генератора схем однолинейных на основании системы электроснабжения, смоделированной в рамках Калькулятора нагрузок
Разработан Калькулятор нагрузок, позволяющий моделировать и рассчитывать систему электроснабжения 0.4 кВ
Системные требования
Графическая платформа
- Платформа nanoCAD + Модуль 3D
Процессор
- Минимальные требования: процессор с тактовой частотой 2 ГГц
- Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
- Минимальные требования: 24 Гб
- Рекомендуемые требования: 64 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 2 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 8 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
- Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD
Разрешение экрана
- Минимальные требования: 1024х768 px
- Рекомендуемые требования: 1280х1024 px
Дополнительное оборудование
- USB-порт (при установке программы с соответствующего носителя)
- Мышь или другие устройства указания
Операционная система
- Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit
- Windows 8.1, 10, 11 64-bit
СУБД (опционально)
- PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows
- SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии
Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования)
