Комплексная система Model Studio CS
Обеспечит автоматизацию проектной деятельности при оптимальной совокупной стоимости решения.
Трехмерное и информационное проектирование является наиболее эффективным направлением автоматизации проектных работ. Программных средств, позволяющих автоматизировать рабочее место проектировщика, много, но большинство из них способно решить лишь частные задачи инженера, никак не помогая ни в организации процессов коллективной работы и комплексного проектирования, ни в управлении ими.
Подробнее о продукте
Конфигурация «Метрология»
-40
%
2026-06-30
2026-06-30
600 000₽
1 000 000₽
Также получить консультацию по программному продукту можете через мессенджеры
Компонент nanoCAD Облака точек для автоматизации метрологического контроля в авиастроении, судостроении, автомобилестроении, сборке космических аппаратов, промышленном строительстве, металлургии.
Все описаниеЗадачи
Визуализация измеренных данных и рассчитанных отклонений;
Контроль целостности формы и расположения детали после ее монтажа;
Проведение разметки для установки элементов конструкции в процессе сборочно-монтажных работ;
Испытание изделий при критических изменениях условий эксплуатации.
О продукте
Конфигурация «Метрология» - Компонент nanoCAD Облака точек для автоматизации метрологического контроля в авиастроении, судостроении, автомобилестроении, сборке космических аппаратов, промышленном строительстве, металлургии.
Задачи
Визуализация измеренных данных и рассчитанных отклонений.
Контроль целостности формы и расположения детали после ее монтажа.
Проведение разметки для установки элементов конструкции в процессе сборочно-монтажных работ.
Испытание изделий при критических изменениях условий эксплуатации.
Оценка вероятности аварийных ситуаций.
Наблюдение за динамикой состояния объекта.
Выявление отклонений от идеальной модели или нормативных параметров.
Комплексная обработка измерений, полученных с разных типов сенсоров.
Контроль качества сборки агрегатов и изделий.
Возможности
Формирование отчета
Отображение результатов выполнения работы команд и инструментов конфигурации «Метрология» в виде отчета.
Отображение отклонений

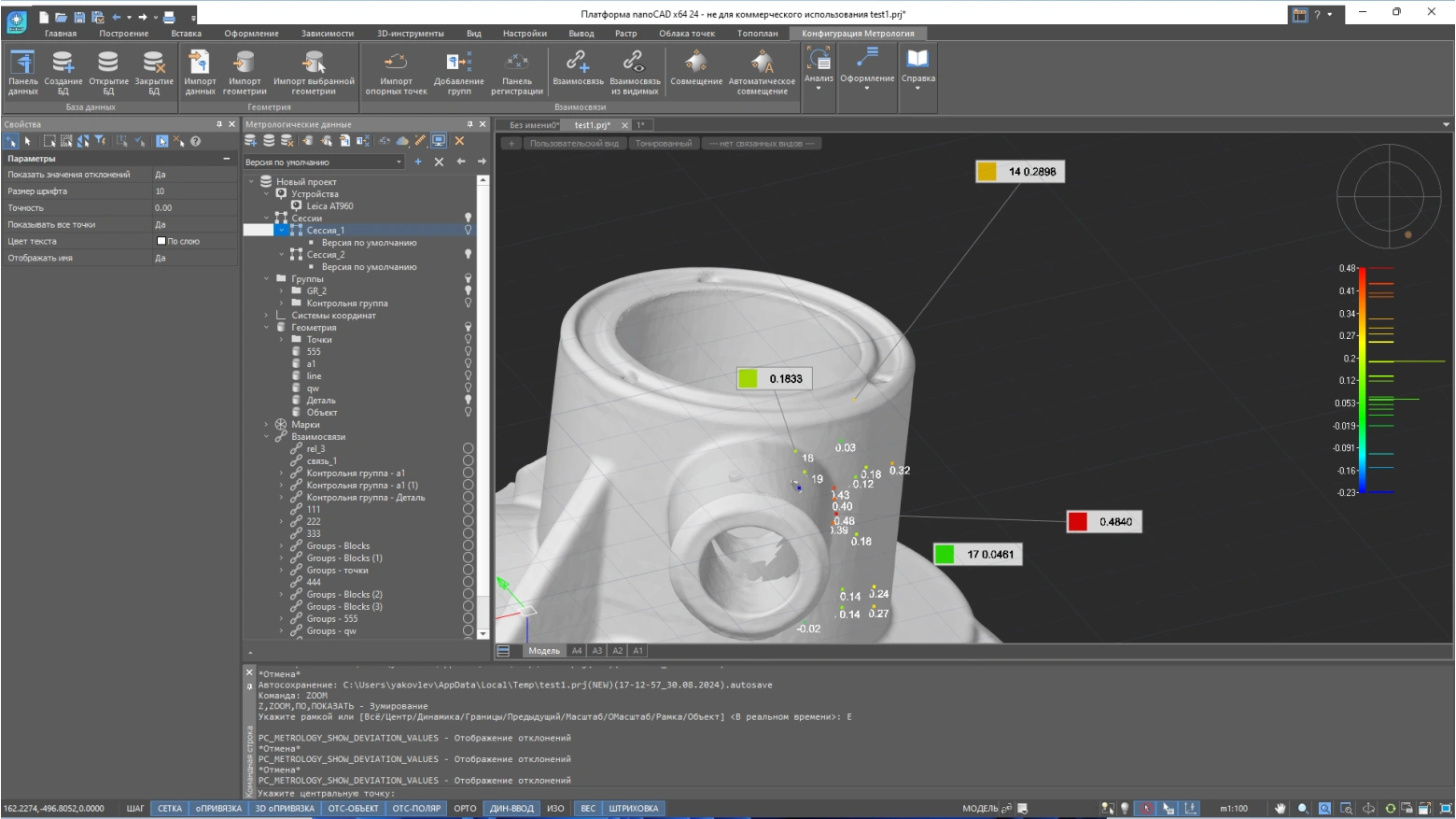

Возможность отображения рассчитанного отклонения каждого измерения от эталонной модели и визуализация полученных данных с помощью создания выносок.
Определение взаимосвязей
Расчет взаимосвязей между объектами для обеспечения высокой точности и согласованности измерений.
Автосравнение
Автоматический перерасчет результатов сравнения в случае изменения параметров модели или набора измерений.
Сравнение

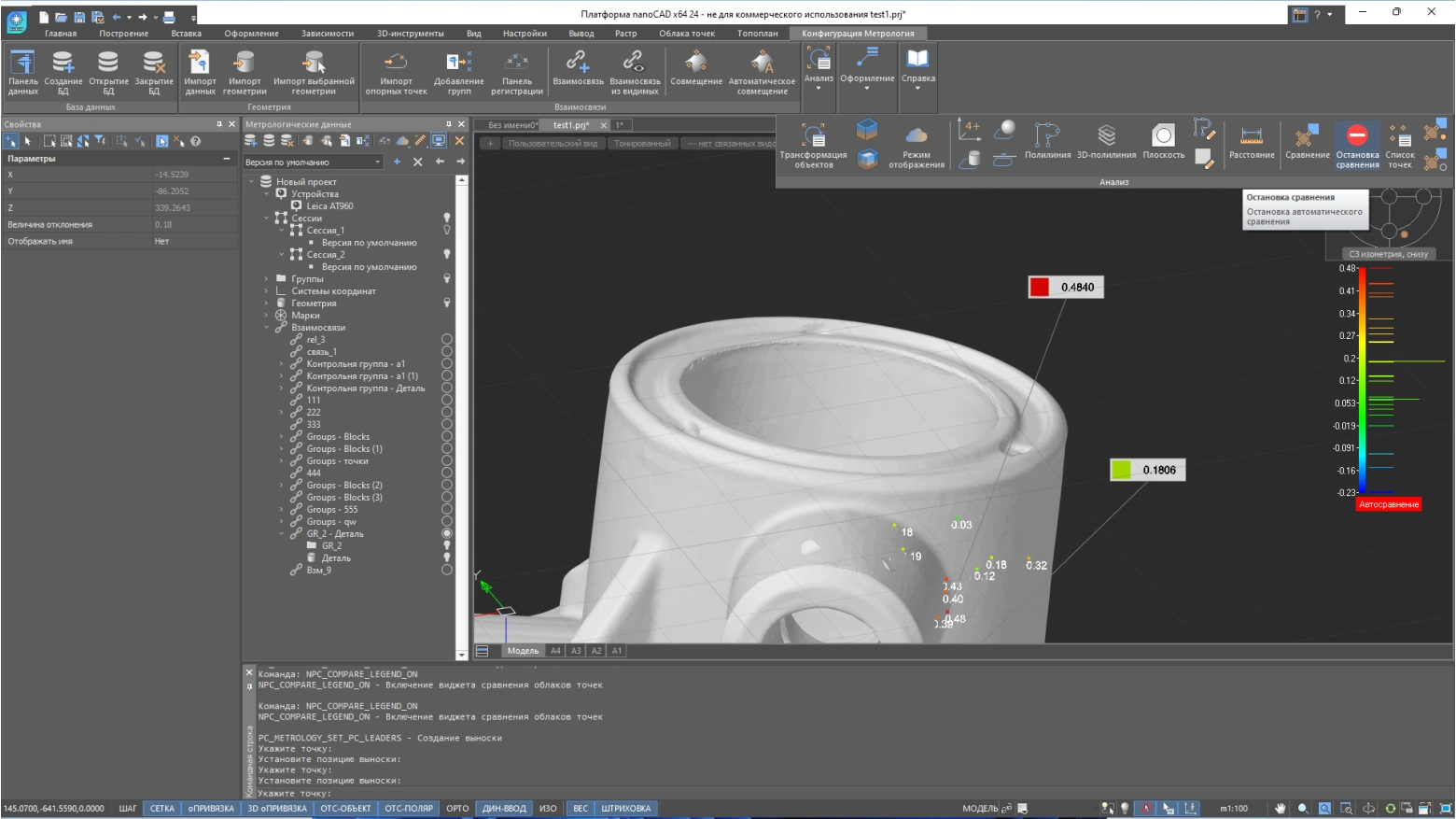

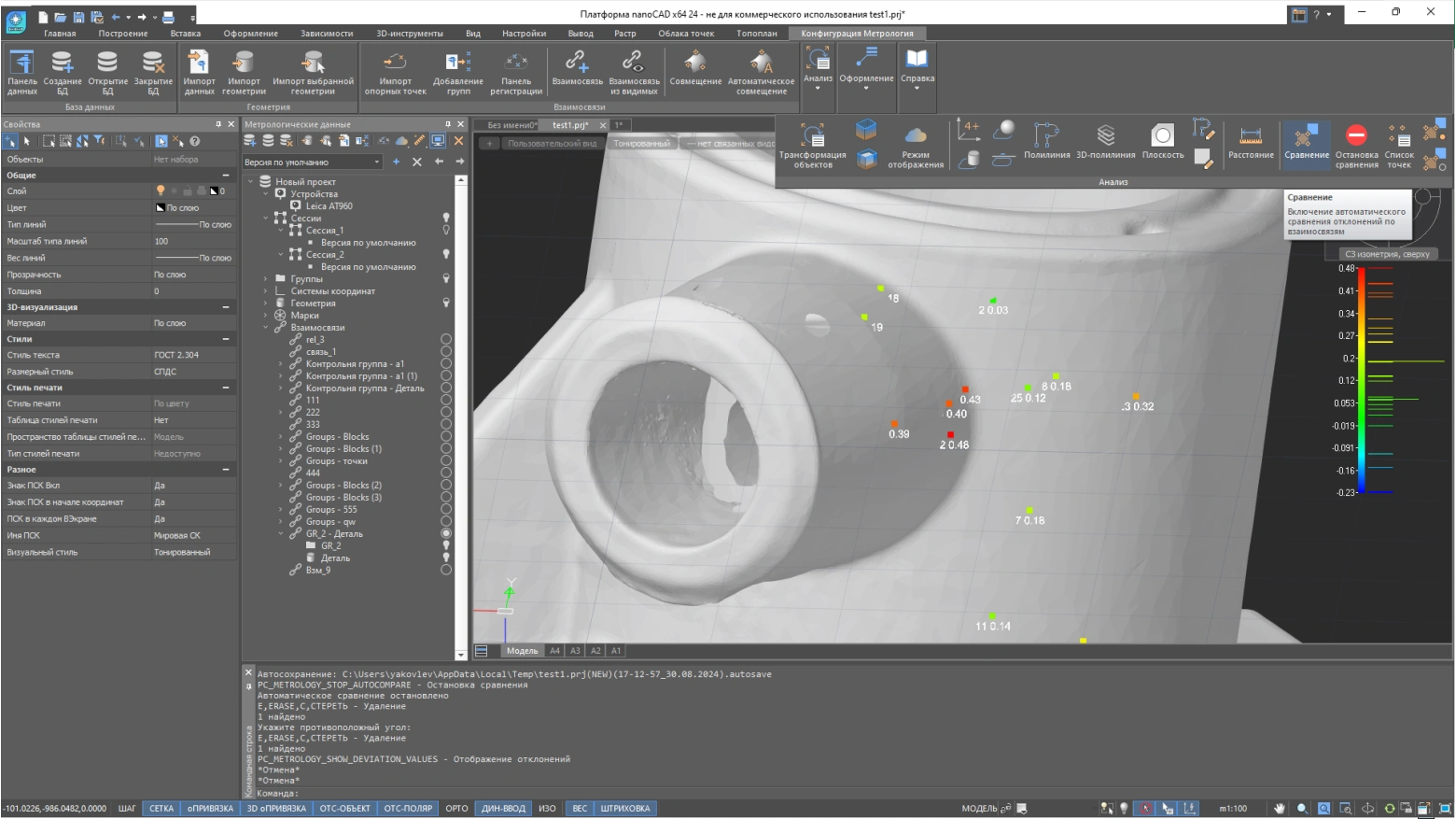

Инструмент расчета отклонений между моделью и набором измерений, позволяющий визуализировать полученную информацию с помощью виджета отклонений.
Трансформация

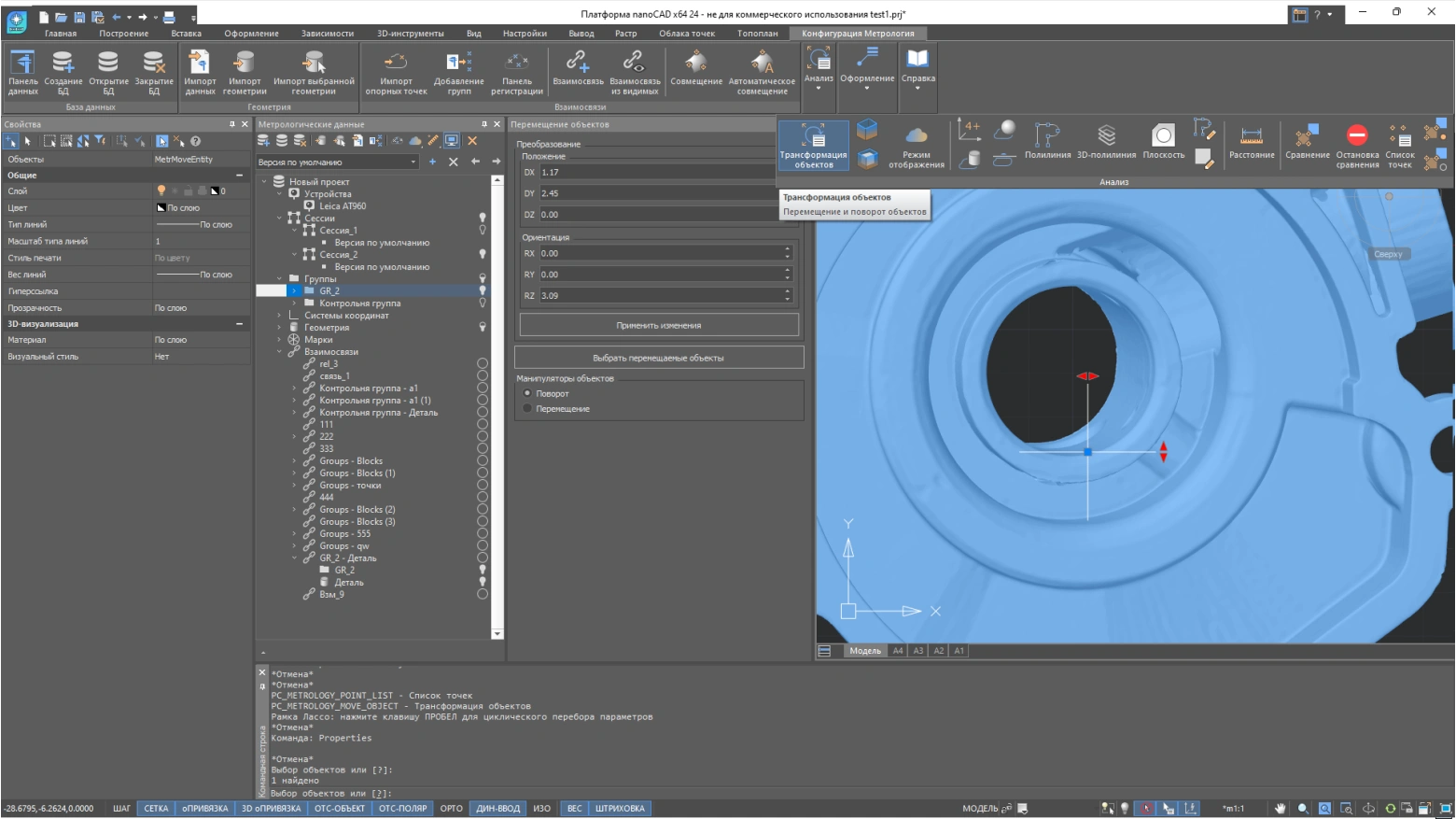

Трансформация и преобразование моделей и объектов в проекте.
Управление видимостью объектов
Специализированный раздел метрологической панели позволяет настраивать режим отображения и разделять данные по категориям, типам и другим критериям с помощью формирования групп.
Широкий спектр форматов CAD-данных

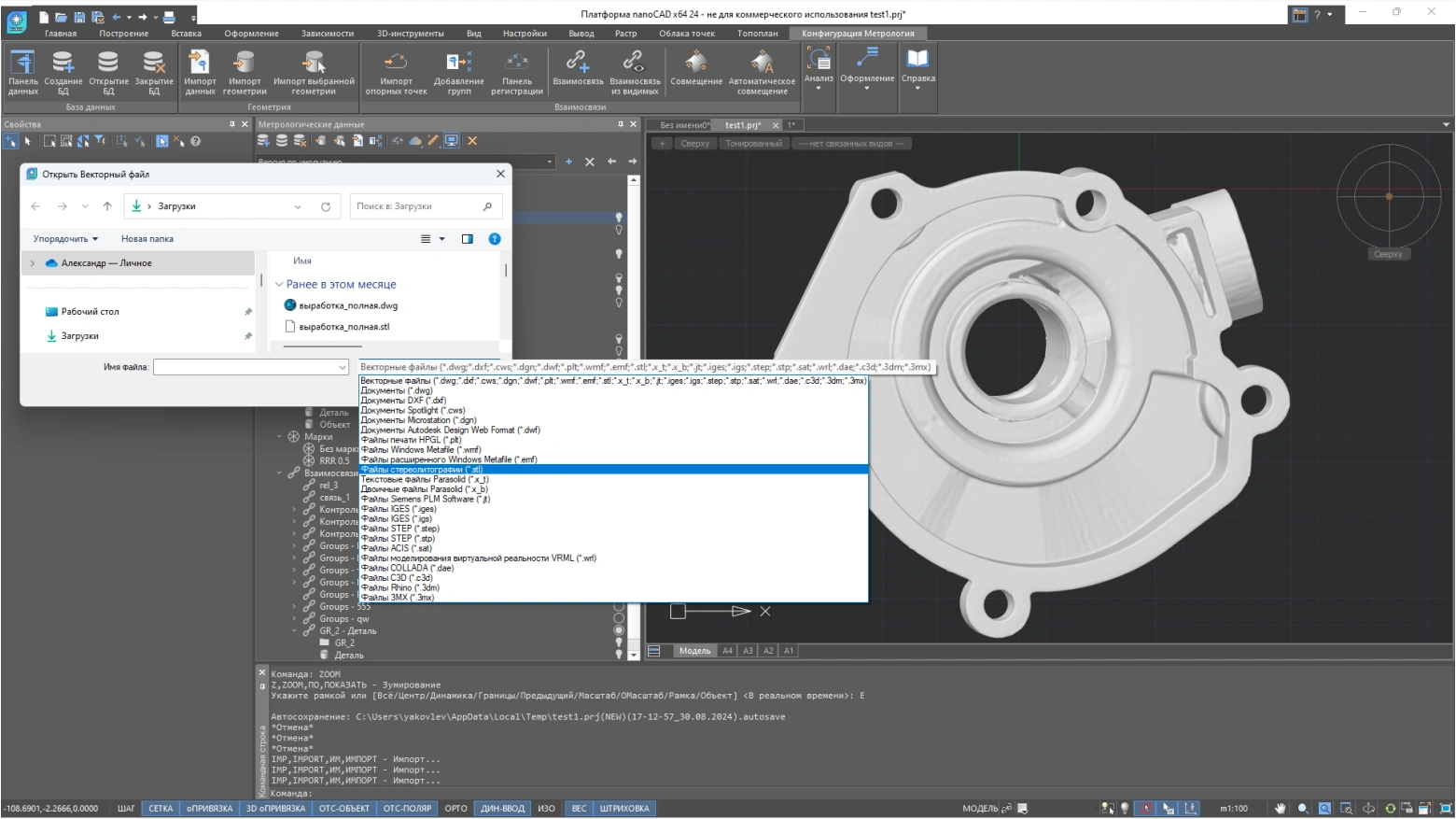

Модели для оценки и сравнения могут быть загружены из обширного перечня форматов представления CAD-данных. Наряду с базовым для Платформы nanoCAD форматом *.dwg этот набор включает в себя множество поддерживаемых Платформой векторных форматов представления пространственных данных.
Регистрация всей поступающей информации

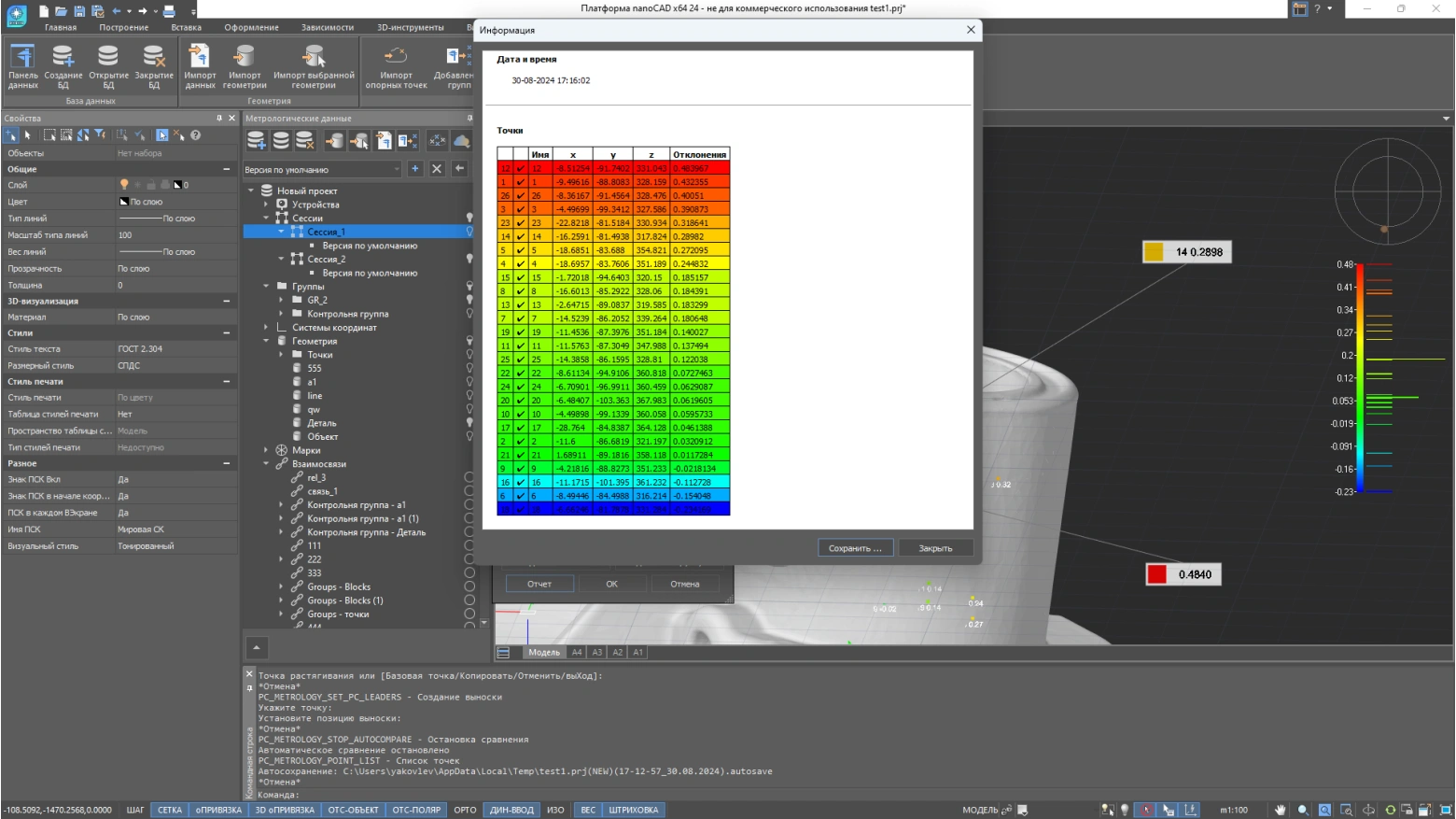

В базе измерений фиксируется вся информация, поступающая из подключенных приборов. Помимо пространственных координат, регистрируются время и параметры окружающей среды: температура, влажность, давление, а при необходимости и такие показатели, как вибрация, уровень радиации, гравитации и пр.
Сбор метрологических данных
Измерения могут быть выполнены различными типами приборов (электронные тахеометры и теодолиты, лазерные и фотограмметрические сканеры, а также специализированное измерительное оборудование: лазерные радары, высокоточные трекеры, измерительные руки, КИМ и другие).
Конфигурации
Новые возможности
Импорт измерений

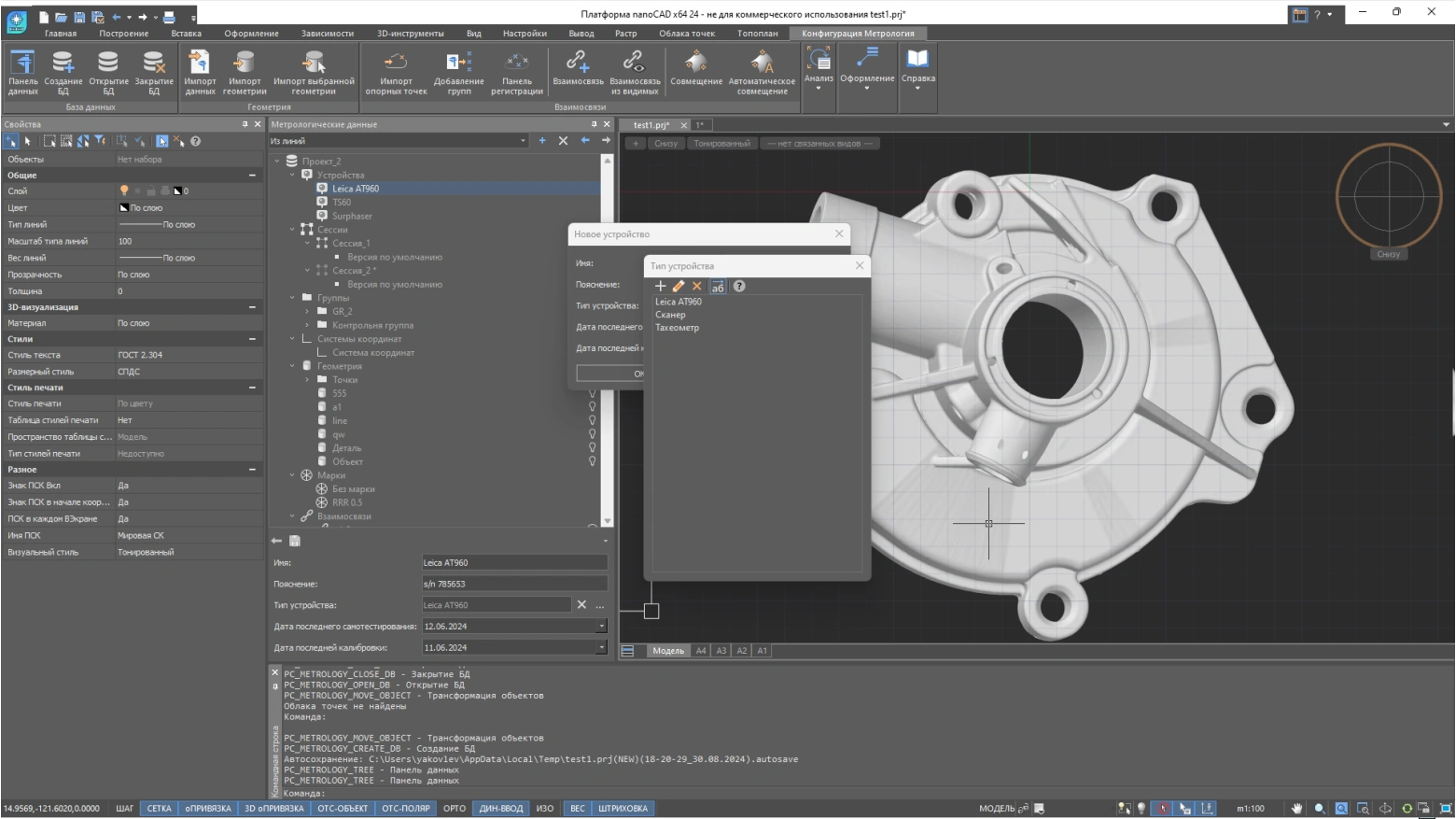

Добавлена установка прибора и типа прибора по умолчанию при импорте измерений.

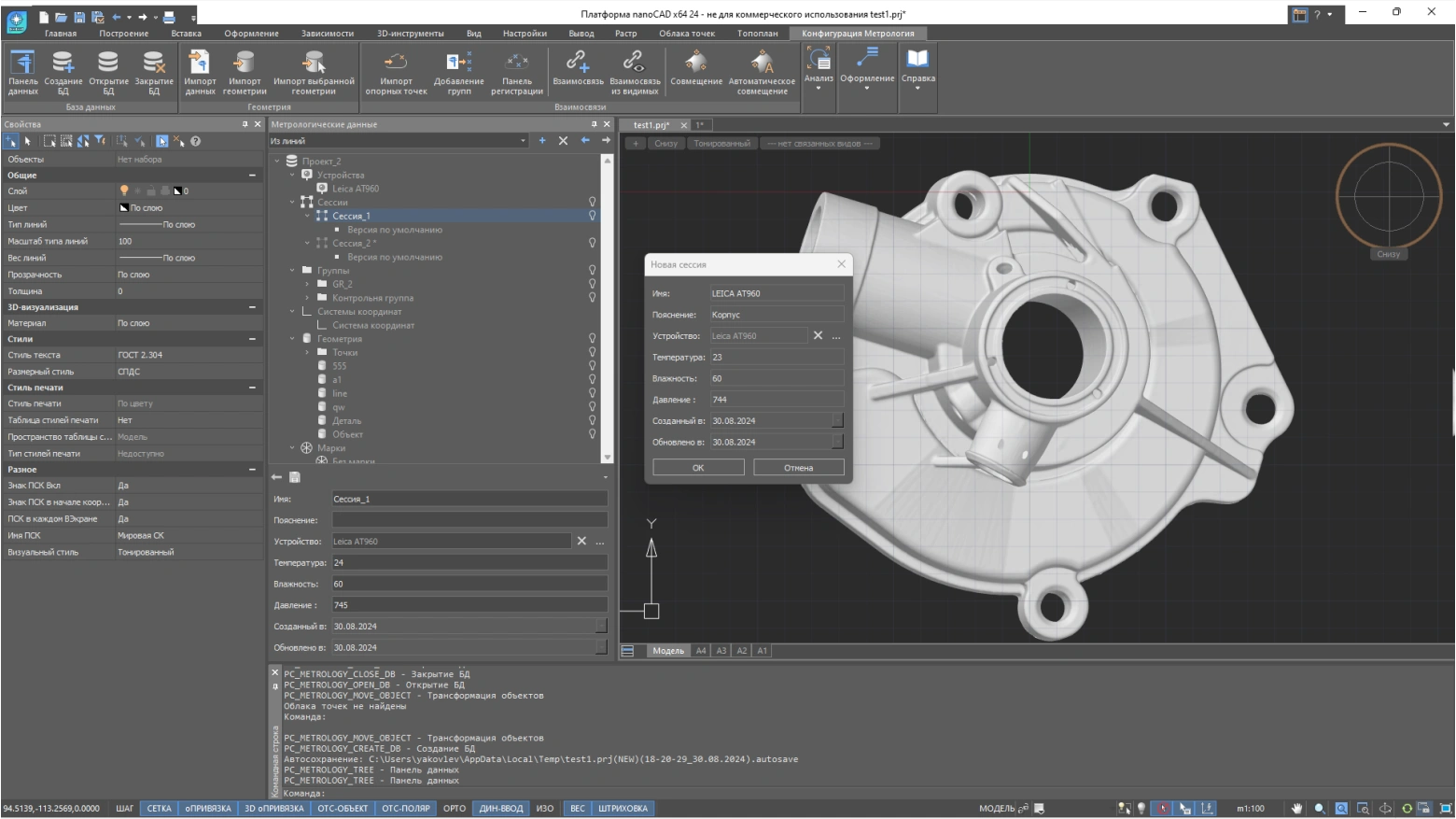

Панель «Метрологические данные»
- Исправлено отображение имени и группы точек в панели, если выключено отображение всех точек;
- Устранен дефект в отображении панели при включении режима «По центру»;
- Исключена неустранимая ошибка после закрытия базы данных.
Трансформация объектов
- Добавлена установка трансформаций относительно ПСК;
- Реализован выбор по умолчанию для объектов трансформаций.
Совмещение измерений с моделью
Исправлена ошибка совмещения при выборе нескольких объектов модели в режиме начального приближения «Вручную».
Автоматическое совмещение измерений с моделью
Добавлена возможность совмещения, когда точки одной группы входят в две разные взаимосвязи.
Сравнение измерений с моделью
- Устранена потеря стрелок отклонений при автоматическом пересчете сравнения;
- Оптимизирован вывод гистограммы в виджете сравнения.
Работа с измерительными приборами
- Реализована возможность связи измерительных приборов с модулем «Метрология». На сегодня поддерживаются только приборы Leica, имеющие интерфейс GeoCOM;
- Добавлены предустановленные типы и устройства, основанные на имеющихся драйверах. Устройства создаются с уже известным типом и драйвером, и запуск драйвера осуществляется по клику на устройстве в дереве проекта;
- Запущено автоматическое подключение сервера при подключении любого девайса из дерева;
- Реализовано автоматическое добавление измеренных точек в указанную сессию, им присваивается преднастроенная группа;
- Настроены отдельные драйверы для связи с приборами;
- Добавлен сервер для связи с приборами.
Генерация отчетов
- Реализована система, построенная на заранее разрабатываемых шаблонах страниц с возможностью внедрять нужные данные из проекта «Метрологии»:
-
- отчеты по сшивке, уравниванию, сопряжению измерений с моделью или ручному трансформированию;
- данные по контролю отклонений во взаимосвязях;
- произвольные комментарии, фото и другие сторонние данные.
- Настроена привязка отчетов к данным проекта с автоматической пометкой изменений.
Окно и диалоги программы
Исправлена ошибка работы диалогов программы в двухмониторной конфигурации.
Импорт геометрии
Устранена ошибка, возникавшая после импорта геометрии.
