"Изоляция" - НТП Трубопровод
от 220 000 ₽
Также получить консультацию по программному продукту можете через мессенджеры
Программа имеет собственную базу данных изоляционных материалов. Эта база данных открытая и гибкая по своей структуре – она позволяет просматривать данные по материалам и редактировать их с помощью удобного редактора базы данных
Все описаниеЗадачи
Оптимальный выбор теплоизоляционных конструкций и материалов;
Расчет минимально необходимой толщины теплоизоляционного слоя (для случая одного или двух материалов в теплоизоляционном слое);
Подбор типоразмеров изделий;
Расчет объемов работ и общего количества материалов.
О продукте
Расчет тепловой изоляции является одной из самых трудоёмких проектных задач. Современные требования по срокам и выполнению проекта делают расчет изоляции вручную для больших проектов практически невозможным. Даже использование альбомов типовых конструкций не позволяет в полной мере обеспечить требуемую эффективность работы.
Программа «Изоляция» позволяет рассчитать и выбрать тепловую изоляцию, сэкономив до 90% времени, которое обычно тратится на эту задачу. Программа в автоматическом режиме полностью формирует теплоизоляционную конструкцию, рассчитывает и генерирует лист общих данных (ведомость ссылочных и прилагаемых документов), техномонтажную ведомость, ведомость объемов работ (для сметного отдела) и спецификацию по ГОСТ 21.405-93, ГОСТ 21.110-95 и ГОСТ 21.101-97.
Программа рекомендуется для использования в проектно-конструкторских бюро и отделах при проектировании и реконструкции магистральных и технологических трубопроводов и теплосетей, оборудования в нефтеперерабатывающей, химической, нефтехимической, газовой, нефтяной, теплоэнергетической и других отраслях промышленности, производящих расчет и выбор тепловой изоляции трубопроводов и оборудования.
В программе предусмотрена возможность импорта данных из проектов программы Гидросистема из системы СУБД-проект, а также из файлов открытого формата.
Благодаря продуманной организации интерфейса пользователя и встроенной документации с методическим описанием освоение программы не требует специального обучения и не занимает много времени. Программа работает в среде Windows XP/Vista/7.
Задачи
Оптимальный выбор теплоизоляционных конструкций и материалов.
Расчет минимально необходимой толщины теплоизоляционного слоя (для случая одного или двух материалов в теплоизоляционном слое).
Подбор типоразмеров изделий.
Расчет объемов работ и общего количества материалов.
Выпуск проектной документации.
Возможности

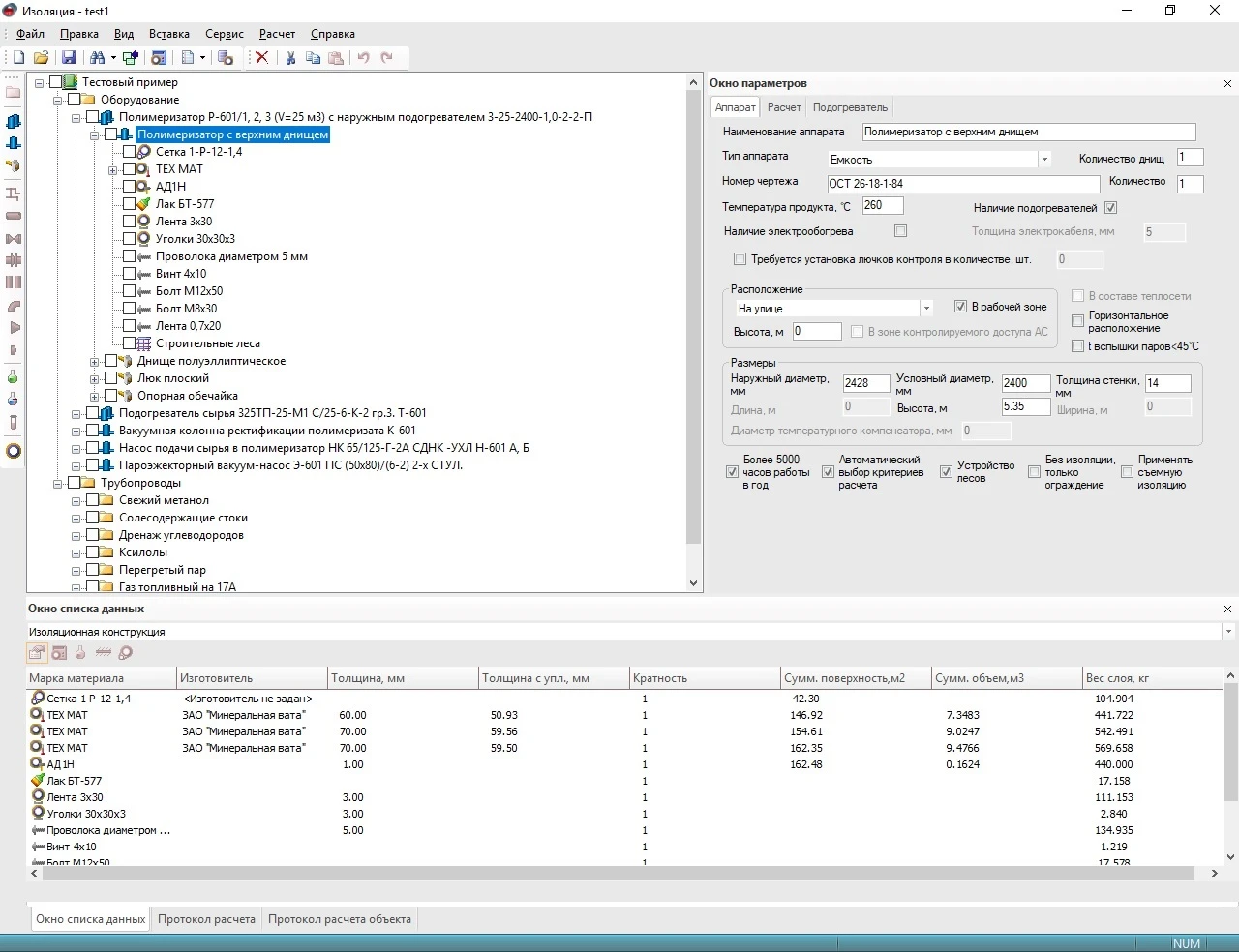

Наглядный и интуитивно понятный пользовательский интерфейс
Благодаря продуманной организации интерфейса пользователя и встроенной документации с методическим описанием освоение программы не требует специального обучения и не занимает много времени.
Расчет изоляции для различных типов объектов
Трубопроводов наземной прокладки и проложенных в грунте (канально и бесканально), включая прямые участки, отводы, переходы, арматуру и фланцевые соединения;
Трубопроводов двухтрубной прокладки (канальной и бесканальной), в том числе теплосетей;
Различных видов оборудования – как стандартных (насосов, емкостей, теплообменников и др.), так и сложных составных аппаратов, включающих различного вид…
Нормы
Программа выполняет расчеты в соответствии со следующими нормативными документами:
СНиП 41-03-2003;
СП 61.13330.2012 (актуализированная редакция СНиП 41-03-2003);
СНиП 2.04.14-88;
НР 34-70-118-87 (Для атомных и тепловых станций);
РД ЭО 0586-2004 (Для атомных станций);
ТКП 45-4.02-323-2018 (нормы республики Беларусь);
ШНК 2.04.14-22 (нормы Узбекистана);
МСН 4.02-03-2004 (нормы Каз…

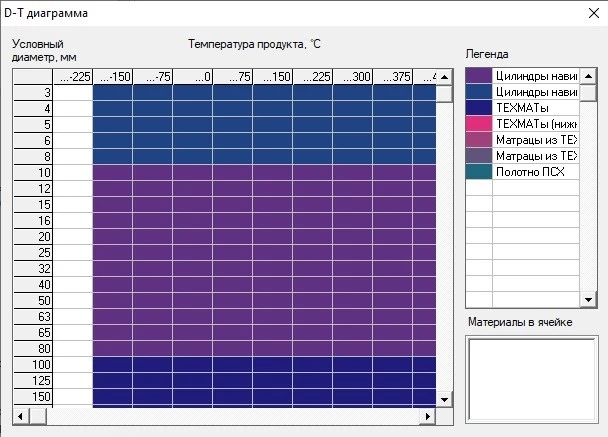

Базы данных

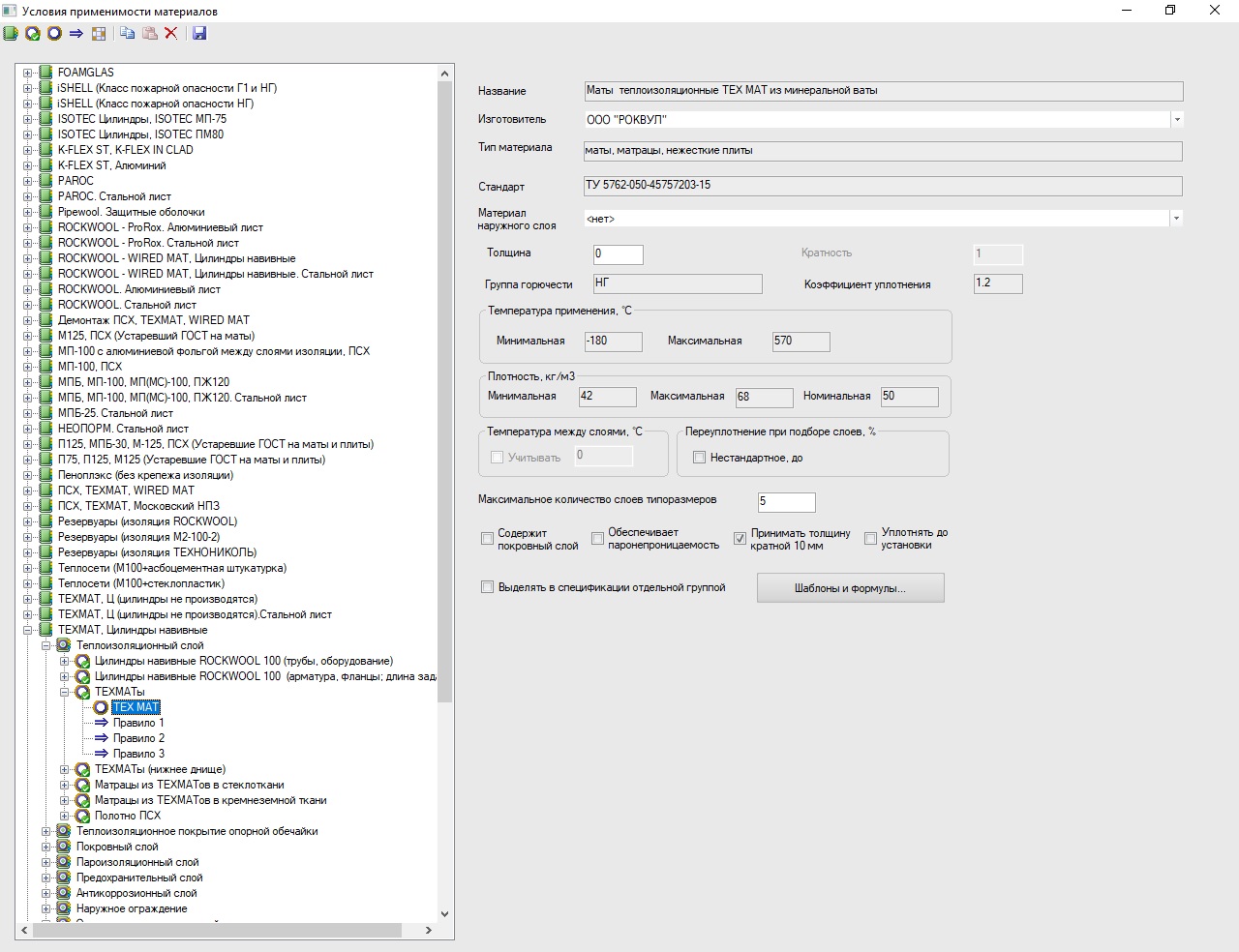

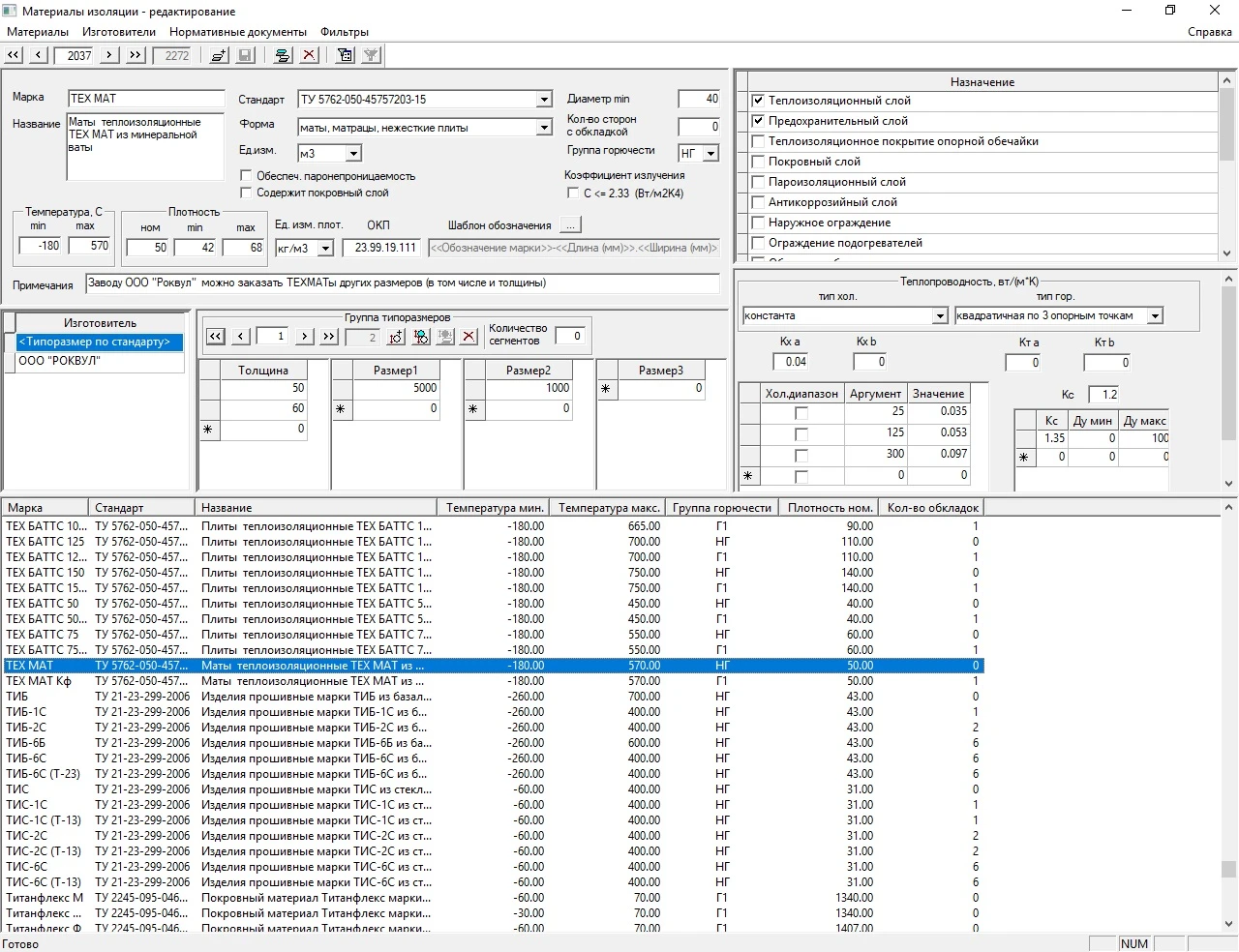

Программа имеет собственную базу данных изоляционных материалов. Эта база данных открытая и гибкая по своей структуре – она позволяет просматривать данные по материалам и редактировать их с помощью удобного редактора базы данных. В базу данных включены как основные, так и вспомогательные материалы, а также их свойства, основные производители и производимые ими типоразмеры. Мы открыты к сотрудничес…
Различные виды выходных документов
лист общих данных;
техномонтажная ведомость для строительного подразделения;
ведомость объемов работ для сметного отдела;
спецификация в отдел материального обеспечения по ГОСТ 21.405-93, ГОСТ 21.110-95 и ГОСТ 21.101-97.
Структура выходной информации имеет открытый формат, и возможно подключения её к имеющейся на предприятии системе документооборота. Оформление документации соответству…
Конфигурации
Преимущества
Сокращение времени выполнения проекта
Повышение точности выбора изоляции, что позволяет экономить материал
Возможность проведения нескольких вариантов расчета для выбора наиболее эффективного, поскольку время тратится только на ввод исходных данных
Новые возможности
Добавлены альбом типовых чертежей и СТО на проектирование изоляции с применением материалов «ROLS Isomarket»
Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов
- В базу данных добавлены изделия PIR CRIO (сегменты, полуцилиндры, колена) по СТО 72746455–3.8.5–2020 производителя ООО «Технониколь-Строительные Системы», а также скорректированы параметры существующих изделий PIR CRIO;
- В базу данных добавлены вспомогательные материалов для изоляции PIR CRIO (герметик, лента и т. д.);
- В соответствии с новым ГОСТ 21880–2022 в базе данных:
- Скорректированы параметры матов прошивных WATTAT производства "СМП-Механика";
- Скорректированы параметры матов ISOTEC;
- Введены новые марки матов МП-100 и МП-125;
- Правила выбора «ISOTEC Цилиндры, ISOTEC МП-75» заменены на «ISOTEC Цилиндры, ISOTEC МП-80» с заменой матов МП-75 на МП-80.
- В базу данных добавлены цилиндры, полуцилиндры и сегменты различных марок по ГОСТ 23208–2022;
- В связи со сменой наименования юр. лица (вместо «ООО Парок» теперь ЮМАТЕКС Термо):
- В базе данных скорректированы наименования и характеристики изоляции PAROC;
- Добавлены новые материалы ЮМАТЕКС Термо маты Pro Wired Mat 550 и плиты Fire Slab различных марок;
- На основе правил выбора «PAROC» и «PAROC, Стальной лист» составлены правила выбора "ЮМАТЕКС Термо. Алюминиевый лист (Трубы, оборудование. D>=76 мм)" и "PAROC. Стальной лист" на "ЮМАТЕКС Термо. Стальной лист. (Трубы, оборудование. D>=76 мм)" с обновленным сортаментом изоляции ЮМАТЕКС.
- В базу данных добавлены цилиндры и отводы EXPERT ISOL различных марок производителя ООО "ОБМ";
- В базу данных добавлены материалы производителя ООО "ВЗТМ" – маты ОБМ и МПБ различных марок, шнуры ШБТ, Expert SSC и Expert BBC;
- В базу данных добавлены некоторые недостающие марки крепежных деталей:
- болты и винты М10х30, М10х45, М10х60, М10х100 по ГОСТ ИСО 4017–13;
- гайки нормальные М10-8 по ГОСТ ISO 4032–2014;
- шайбы А 10 по ГОСТ 11371–78.
- В правилах выбора "Резервуары (изоляция ROCKWOOL)", "Резервуары (изоляция МП(МС-2)-100)", "Резервуары (изоляция ТЕХНОНИКОЛЬ)", "ROCKWOOL - ProRox. Алюминиевый лист" и "ROCKWOOL - ProRox. Стальной лист" элементы крепежа (болты, винты, гайки, шайбы) заменены на соответствующие материалы по новым ГОСТам.
Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов
- В базе данных материалов актуализированы коэффициенты теплопроводности матов ООО «Батиз» марок "БАТИЗ ЭНЕРГО+1000", "БАТИЗ ТЕРМО+400", "БАТИЗ НОРМА";
- В правилах выбора «Теплосети (М100+асбоцементная штукатурка)» и «Теплосети (М100+стеклопластик)» маты М1-100 (ГОСТ 21880-94) заменены на МП-100 (ГОСТ 21880-2022);
- В правилах выбора «ТЕХМАТ, Цилиндры навивные, Термочехлы МТБ-43» скорректирована область применения термочехлов – теперь арматура диаметром 15 мм изолируется матрацами, остальная термочехлами;
- В базе данных материалов скорректированы наименования лент по ГОСТ 6009-74 различных марок;
- В базе данных материалов скорректировано наименование сольвента по ГОСТ 1928-2019.
Исправлена ошибка в базе данных материалов, из-за которой в некоторых случаях происходили зависания программы при работе с правилами выбора материалов изоляции
Версия 2.53 R3 программы Изоляция
- Исправлена ошибка в базе данных материалов, из-за которой в некоторых случаях происходили зависания программы при работе с правилами выбора материалов изоляции;
- Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
- В базе данных материалов актуализированы коэффициенты теплопроводности матов ООО «Батиз» марок "БАТИЗ ЭНЕРГО+1000", "БАТИЗ ТЕРМО+400", "БАТИЗ НОРМА";
- В правилах выбора «Теплосети (М100+асбоцементная штукатурка)» и «Теплосети (М100+стеклопластик)» маты М1-100 (ГОСТ 21880-94) заменены на МП-100 (ГОСТ 21880-2022);
- В правилах выбора «ТЕХМАТ, Цилиндры навивные, Термочехлы МТБ-43» скорректирована область применения термочехлов – теперь арматура диаметром 15 мм изолируется матрацами, остальная термочехлами;
- В базе данных материалов скорректированы наименования лент по ГОСТ 6009-74 различных марок;
- В базе данных материалов скорректировано наименование сольвента по ГОСТ 1928-2019.
Версия 2.53 R2 программы Изоляция
- Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
- В базу данных добавлены изделия PIR CRIO (сегменты, полуцилиндры, колена) по СТО 72746455–3.8.5–2020 производителя ООО «Технониколь-Строительные Системы», а также скорректированы параметры существующих изделий PIR CRIO;
- В базу данных добавлены вспомогательные материалов для изоляции PIR CRIO (герметик, лента и т. д.);
- В соответствии с новым ГОСТ 21880–2022 в базе данных:
- Скорректированы параметры матов прошивных WATTAT производства "СМП-Механика";
- Скорректированы параметры матов ISOTEC;
- Введены новые марки матов МП-100 и МП-125;
- Правила выбора «ISOTEC Цилиндры, ISOTEC МП-75» заменены на «ISOTEC Цилиндры, ISOTEC МП-80» с заменой матов МП-75 на МП-80.
- В базу данных добавлены цилиндры, полуцилиндры и сегменты различных марок по ГОСТ 23208–2022;
- В связи со сменой наименования юр. лица (вместо «ООО Парок» теперь ЮМАТЕКС Термо):
- В базе данных скорректированы наименования и характеристики изоляции PAROC;
- Добавлены новые материалы ЮМАТЕКС Термо маты Pro Wired Mat 550 и плиты Fire Slab различных марок;
- На основе правил выбора «PAROC» и «PAROC, Стальной лист» составлены правила выбора "ЮМАТЕКС Термо. Алюминиевый лист (Трубы, оборудование. D>=76 мм)" и "PAROC. Стальной лист" на "ЮМАТЕКС Термо. Стальной лист. (Трубы, оборудование. D>=76 мм)" с обновленным сортаментом изоляции ЮМАТЕКС.
- В базу данных добавлены цилиндры и отводы EXPERT ISOL различных марок производителя ООО "ОБМ";
- В базу данных добавлены материалы производителя ООО "ВЗТМ" – маты ОБМ и МПБ различных марок, шнуры ШБТ, Expert SSC и Expert BBC;
- В базу данных добавлены некоторые недостающие марки крепежных деталей:
- болты и винты М10х30, М10х45, М10х60, М10х100 по ГОСТ ИСО 4017–13;
- гайки нормальные М10-8 по ГОСТ ISO 4032–2014;
- шайбы А 10 по ГОСТ 11371–78.
- В правилах выбора "Резервуары (изоляция ROCKWOOL)", "Резервуары (изоляция МП(МС-2)-100)", "Резервуары (изоляция ТЕХНОНИКОЛЬ)", "ROCKWOOL - ProRox. Алюминиевый лист" и "ROCKWOOL - ProRox. Стальной лист" элементы крепежа (болты, винты, гайки, шайбы) заменены на соответствующие материалы по новым ГОСТам.
- Добавлены альбом типовых чертежей и СТО на проектирование изоляции с применением материалов «ROLS Isomarket».
Системные требования
Оперативная память
- Минимальные требования: 4 Гб
- Рекомендуемые требования: 16 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Разрешение экрана
- Минимальные требования: 1024х768 px
- Рекомендуемые требования: 1280х1024 px
Операционная система
- Windows 7 (32-bit, 64-bit);
- Windows 8 (32-bit, 64-bit);
- Windows 10 (32-bit, 64-bit).
Интеграция
В программе предусмотрена возможность импорта данных из проектов программы Гидросистема, из системы СУБД-проект, из файлов открытого формата, а также из программ AVEVA (PDMS/E3D) (через файлы открытого формата).
После расчета программа позволяет распечатать различные виды выходных документов:
- Лист общих данных;
- Техномонтажная ведомость для строительного подразделения;
- Ведомость объемов работ для сметного отдела;
- Спецификация в отдел материального обеспечения по ГОСТ 21.405-93, ГОСТ 21.110-2013 и ГОСТ Р 21.1101-2013;
- Задание на расчет систем электрообогрева.
Структура выходной информации программы имеет открытый формат, и возможно подключение её к имеющейся на предприятии системе документооборота. Оформление документации соответствует СПДС. Вид выходящих документов может быть настроен по вкусу.
Модули
Библиотека СТАРС
Предназначенная для расчета теплофизических свойств транспортируемых продуктов для тех критериев расчета, при которых они необходимы

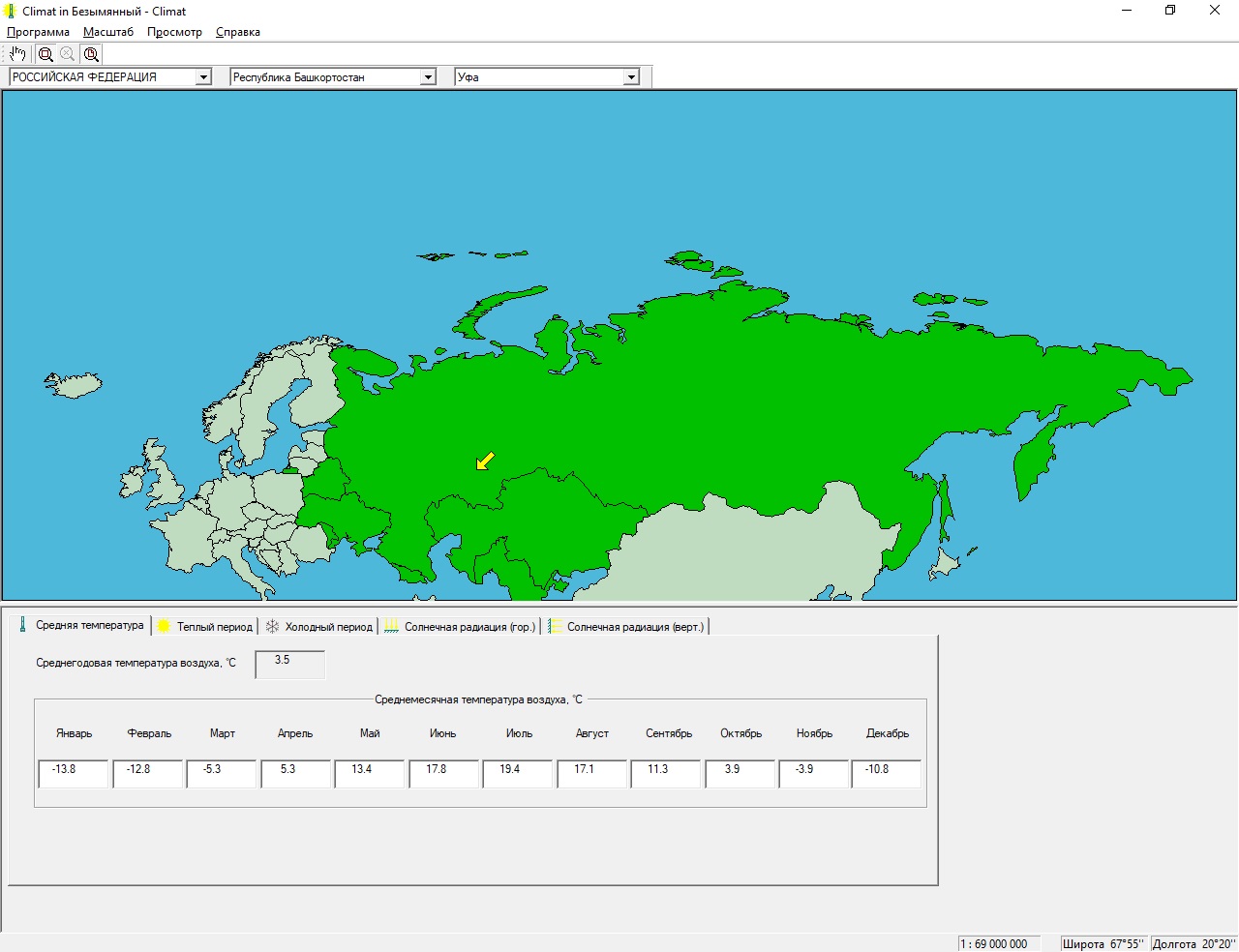

Модуль "Строительная климатология"
Основанная на данных СП 131.13330.2020 «СНиП 23-01-99* Строительная климатология» позволяет определить климатические параметры населенного пункта, где находится объект
Модуль "Склонятель"
Модуль склоняет тексты названий материалов и изолируемых объектов для выходных документов
О разработчике
Компания ООО «НТП Трубопровод» была учреждена в марте 1992 г. на базе организованной в 1972 г. лаборатории трубопроводныхсистем института «ВНИПИнефть». В 70–80-х годах прошлого века лаборатория стала одним из ведущих в СССР коллективов-экспертов в области расчета, автоматизации проектирования и оптимизации технологических трубопроводов, центром взаимодействия и обмена опытом ведущих специалистов страны. На сегодняшний день НТП Трубопровод является одним из ведущих разработчиков и поставщиков, специализирующихся в области информационных технологий для проектирования исследований в нефтеперерабатывающей, нефтехимической и химической промышленности и представляет следующие решения: “Гидросистема” – НТП Трубопровод, “Изоляция” – НТП Трубопровод, “Пассат” – НТП Трубопровод и др. Среди пользователей программ — крупнейшие и авторитетные проектные, научно-исследовательские и экспертные организации. Мероприятия
