EnergyCS ТКЗ
от 107 400 ₽
Также получить консультацию по программному продукту можете через мессенджеры
EnergyCS ТКЗ выполняет расчеты токов короткого замыкания (КЗ) для проверки оборудования по термическому и электродинамическому действию токов короткого замыкания, расчеты токов КЗ для определения уставок релейной защиты и автоматики
Все описаниеЗадачи
Создание компьютерной (цифровой) модели электрической сети, подготовленной в виде схемы электрической однолинейной, пригодной для расчетов не только токов коротких замыканий, но и установившихся режимов и др.;
Расчет на единой модели токов трехфазных, однофазных, двухфазных и двухфазных на землю, расчет установившихся значений токов однофазного замыкания на землю в сетях с изолированной нейтралью или в сетях с заземлением нейтрали через устройства компенсации;
Расчет начальных значений пусковых токов асинхронных двигателей и др..
О продукте
Программный комплекс EnergyCS ТКЗ сочетает в себе удобный пользовательский интерфейс и мощные математические методы расчета режимов как разомкнутых распределительных, так и сложнозамкнутых системообразующих сетей. Программный комплекс полностью совместим по модели с программными комплексами EnergyCS Режим и EnergyCS Потери.
EnergyCS ТКЗ выполняет расчеты токов короткого замыкания (КЗ) для проверки оборудования по термическому и электродинамическому действию токов короткого замыкания, расчеты токов КЗ для определения уставок релейной защиты и автоматики.
Область применения
Программа EnergyCS ТКЗ 2021 версии 21.0.0.999 обеспечивает:
- создание компьютерной (цифровой) модели электрической сети, подготовленной в виде схемы электрической однолинейной, пригодной для расчетов не только токов коротких замыканий, но и установившихся режимов и др., а также для использования в качестве цифровой оперативной схемы;
- расчет токов коротких замыканий на единой модели (трехфазных, однофазных, двухфазных и двухфазных на землю);
- расчет установившихся значений токов однофазного замыкания на землю в сетях с изолированной нейтралью или в сетях с заземлением нейтрали через устройства компенсации;
- расчет начальных значений пусковых токов асинхронных двигателей;
- расчет ударных токов, термически эквивалентых токов;
- расчет постоянных времени затухания апериодической составляющей тока КЗ.
Чтение файлов в формате
- Обеспечена возможность импорта табличных данных, согласованных по семантике, в форматах *.txt, *.csv, *.xml. *.cdu.
- Свои модели программа сохраняет и открывает в файлах с расширением *.enr, а также использует файлы с базами данных справочной информации с расширением *.spr.
Запись файлов в формате
- Обеспечена возможность экспорта табличных данных в форматах *.txt, *.csv, *.xml *.cdu.
- Свои модели программа сохраняет и открывает в файлах с расширением *.enr, а также использует файлы с базами данных справочной информации с расширением *.spr. При этом могут создаваться резервные копии моделей и справочников с расширениями *.~enr и *.~spr. При работе программа создает временные файлы с расширениями *.!enr и *.!spr, которые могут остаться на диске при аварийном завершении программы.
Задачи
Создание компьютерной (цифровой) модели электрической сети, подготовленной в виде схемы электрической однолинейной, пригодной для расчетов не только токов коротких замыканий, но и установившихся режимов и др..
Расчет на единой модели токов трехфазных, однофазных, двухфазных и двухфазных на землю, расчет установившихся значений токов однофазного замыкания на землю в сетях с изолированной нейтралью или в сетях с заземлением нейтрали через устройства компенсации.
Расчет начальных значений пусковых токов асинхронных двигателей и др..
Возможности
Основные возможности
Ввод исходной модели осуществляется путем рисования схемы сети с использованием встроенного редактора расчетных схем и визуально соответствует электрической однолинейной схеме;
В процессе рисования модели проверяются связность сети и классы напряжения узлов. Модель сети состоит из объектов, соответствующих элементам сети: линий, трансформаторов, реакторов и т.п. Типы и марки элементов выбираютс…
Виды расчетов, предусмотренные в программе

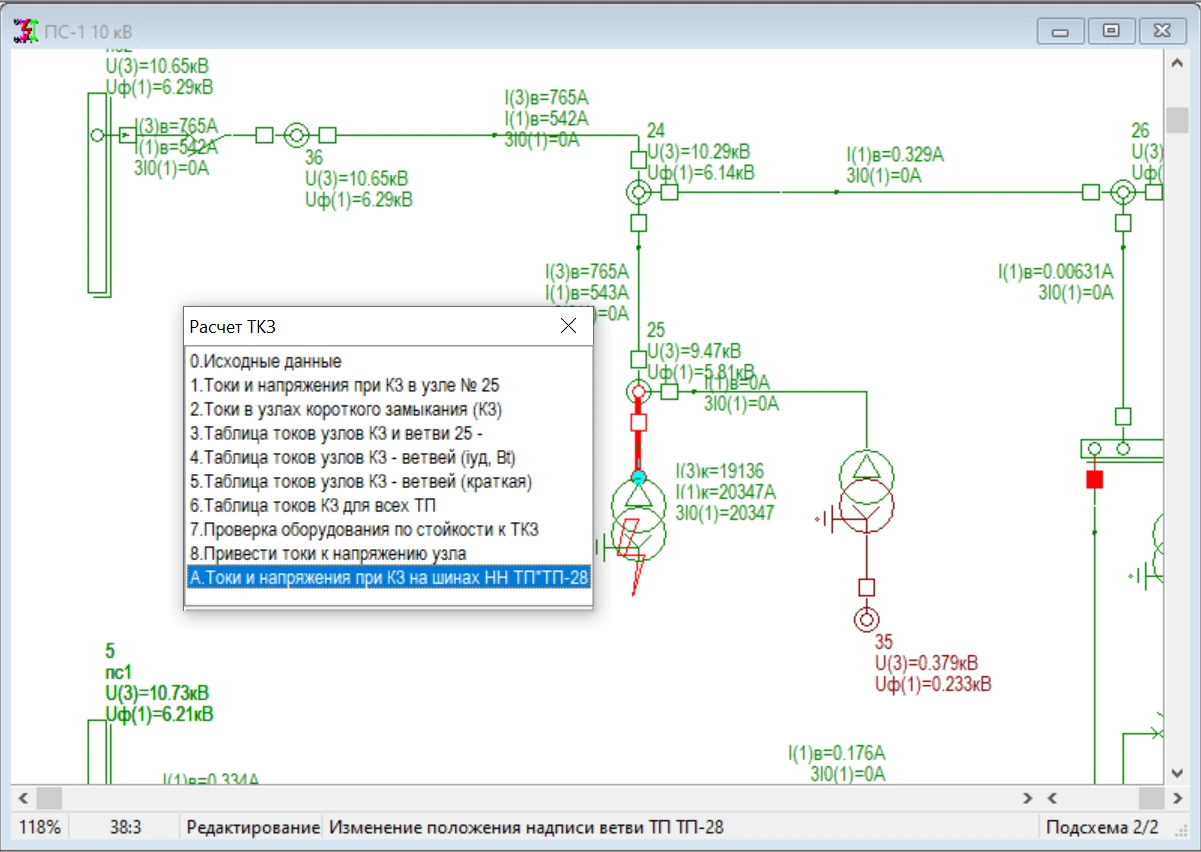

Расчет токов во всех элементах сети и остаточных напряжений во всех узлах сети при КЗ в заданной точке. Результаты отображаются на схеме и в таблицах узлов и ветвей;
Расчет токов КЗ последовательно для заданных точек КЗ с отображением токов в ветвях первого пояса от точки КЗ. Результаты по всем КЗ отображаются на схеме и в специальной таблице;
Расчет ударных токов, периодической и апериодическ…
Конфигурации
Новые возможности
Добавлен расчет токов замыкания на землю по алгоритму расчета однофазного КЗ
Добавлен расчет токов замыкания на землю по алгоритму расчета однофазного КЗ с формированием контуров нулевой последовательности и использованием поперечных проводимостей нулевой последовательности кабельных и воздушных линий, а также сопротивлений двигателей и генераторов.
Изменено моделирование кабельных линий с точки зрения токов ОЗЗ: теперь вводятся и хранятся не погонные токи ОЗЗ, а погонные емкости фазы на землю
Добавлены расчеты пусковых токов асинхронных двигателей, расчеты токов несинхронного включения, расчеты токов на стороне НН ТП или КТП 6−10.0.4 кВ, в том числе с учетом дуги

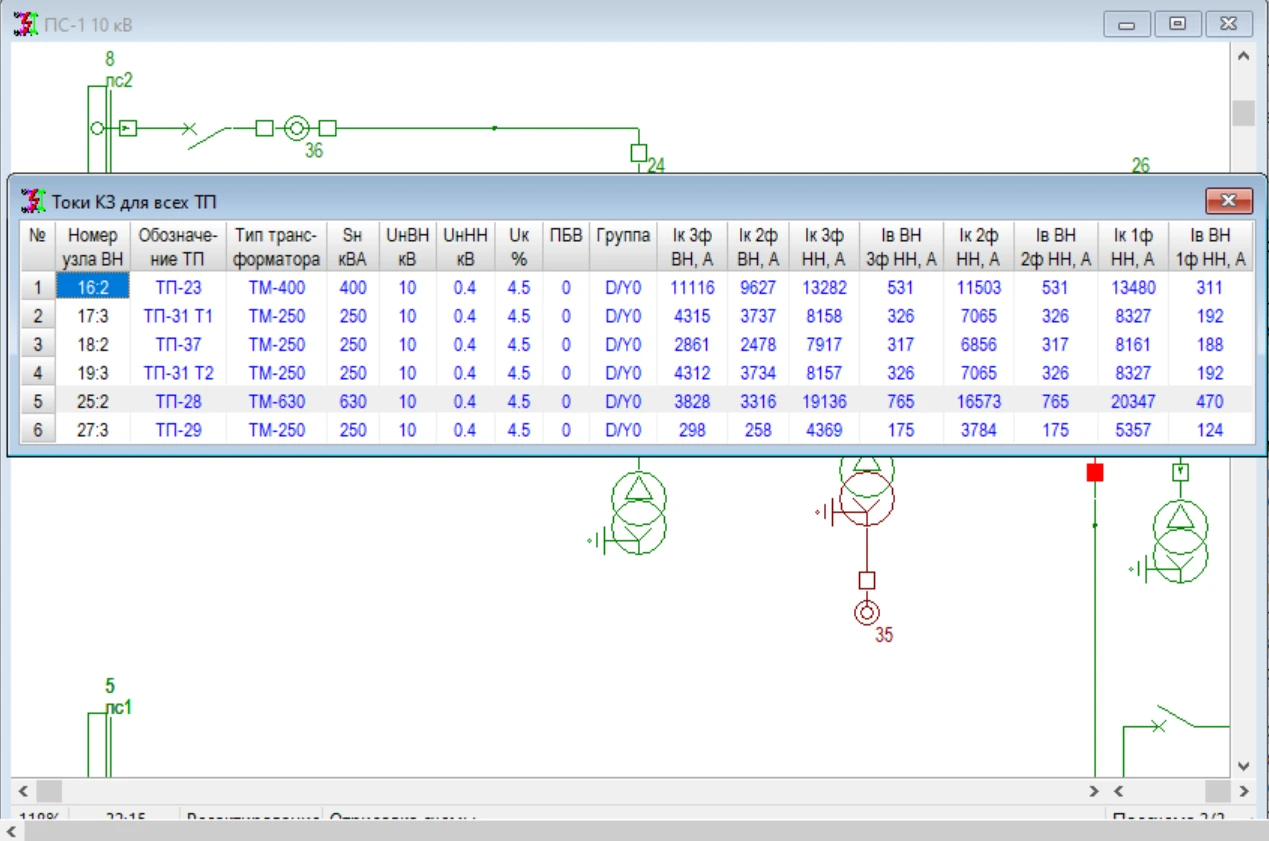

Реализована сводная таблица расчетов ТКЗ на всех ТП и КТП с токами на стороне НН и на стороне ВН
При моделировании трансформаторов стали допустимы несимметричные диапазоны регулирования
На схеме программа графически показывает наличие РПН. Вместо выключателей теперь используется понятие «аппарат». В качестве аппарата можно рассматривать выключатель, выключатель нагрузки, разъединитель, отделитель, предохранитель плавкий, предохранитель-разъединитель, а также трансформаторы тока на одной, двух или трех фазах — все с соответствующим графическим отображением.
Системные требования
Оперативная память
- Минимальные требования (Клиентская часть): 4 Гб
- Рекомендуемые требования (Клиентская часть): 8 Гб и выше
- Минимальные требования (Серверная часть): 4 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
- 500 Мб и более на системном диске
Разрешение экрана
- Минимальные требования: 1024х768 px
- Рекомендуемые требования: 1280х1024 px
Дополнительное оборудование
- Мышь или другие устройства указания
Операционная система
- Windows 7 (32-bit, 64-bit);
- Windows 8 (32-bit, 64-bit);
- Windows 10 (32-bit, 64-bit).
Дополнительное ПО
- MS Word, MS Excel 2000−2021, AutoCAD 2002−2021 или nanoCAD 11−20.
