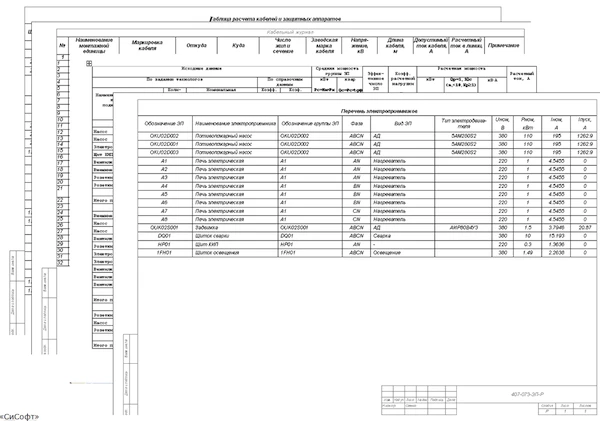

Обновлены шаблоны, тестовые примеры, руководство пользователя

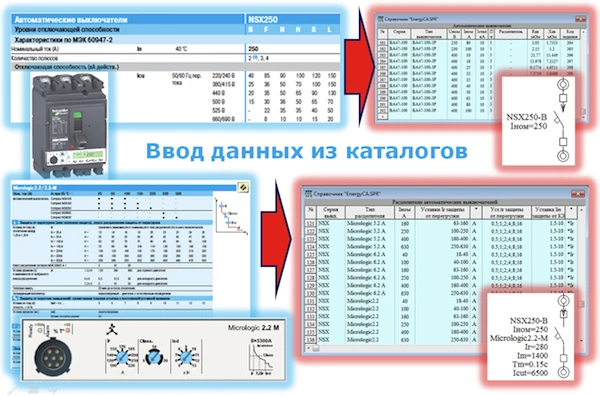

В стандартный справочник оборудования добавлены новые типы автоматических выключателей, расцепители с ВТХ, типы кабелей, аккумуляторные батареи (с их разрядными и температурными характеристиками), синхронные и асинхронные двигатели и др.

Для получения итоговых документов теперь можно использовать не только MS Word, но и OpenOffice

Команда Слияние справочников позволяет выполнить объединение двух внешних справочников или внешнего и внутреннего справочников, при этом одинаковые записи скопированы не будут

Команда Открыть позволяет выбрать любой справочник в любой директории и использовать его в проекте. Появилась возможность собирать часть модели с использованием одного внешнего справочника, а часть — с использованием другого

Внешний справочник можно разместить в общей папке, в том числе и на сетевом диске. Теперь программа допускает совместный доступ нескольких пользователей к одному справочнику

Экспорт/импорт справочника предназначен для ввода/вывода данных справочника в форматах *.csv, *.xml, *.txt. Можно экспортировать или импортировать не только текущую таблицу справочника, но и весь справочник в целом (из модели или внешний)

Функция Очистить справочник модели позволяет удалить из справочника типы оборудования, которые попали туда в процессе работы, но не используются в окончательном варианте проекта

В программе появился «Внутренний справочник модели». Теперь нет необходимости прикладывать к файлу модели используемый справочник — все оборудование, которое было использовано в проекте, хранится во внутреннем справочнике файла модели

Добавлены метод расчета сопротивления дуги с использованием полинома согласно ГОСТ и метод с учетом полинома согласно РД

Реализована функция Журнал событий

В журнал записываются действия, производимые программным комплексом, протокол расчета, предупреждения, информация о модели, а также информация, запрошенная пользователем (например перечень всех нарушенных условий по всем элементам схемы).

Добавлена команда Автоматическое обозначение, позволяющая автоматизировать обозначения объектов схемы по разным правилам

Внедрена функция Отмена/Повтор (Undo/Redo), позволяющая отменять/повторять (отменять отмену) действия пользователя на неограниченное количество шагов

Внедрена функция агрегатного ввода, с помощью которой появляется возможность сохранять в виде агрегата как всю схему, так и ее часть, а затем использовать их для более быстрого формирования распределительной сети

Можно воспользоваться заранее заготовленной типовой схемой, в которой отражена вся конфигурация сети, но электроприемники — только абстрактные (не определенные), предварительно определены автоматические выключатели, но не определены уставки, не определены типы кабелей и их длины. В качестве агрегата можно рассматривать комплектные распределительные пункты, распределительные шкафы и распределительные щиты. Введен справочник агрегатов.

Расчет сетей постоянного тока, питаемых от аккумуляторной батареи (АБ)

Добавлен справочник аккумуляторных батарей, справочник разрядных характеристик. Внедрен инструмент автоматизированного выбора аккумуляторных батарей по заданным условиям. Параметры автоматизированного выбора АБ следующие: время автономной работы АБ, метод определения количества последовательных элементов по Umin или Umax, допустимое максимальное/минимальное напряжение на шинах АБ, максимальное напряжение на элементе АБ (в режиме заряда), учет толчковой нагрузки в конце аварийного режима, учет стабилизаторов и их параметров. Внедрен режим калькулятора для проверки ранее выбранной аккумуляторной батареи, а также для оценки возможности установки аккумуляторных батарей различного типа.
