ElectriCS Storm
от 142 500 ₽
Также получить консультацию по программному продукту можете через мессенджеры
Система предназначена для автоматизированного проектирования молниезащиты, заземления и электромагнитной совместимости промышленных и энергетических объектов.
Все описаниеЗадачи
Повышение качества проекта за счет возможности многовариантного проектирования;
Повышение производительности труда проектировщиков в части расчета молниезащиты, заземления и электромагнитной обстановки.
О продукте
Система ElectriCS Storm предназначена для автоматизированного проектирования молниезащиты, заземления и электромагнитной совместимости промышленных и энергетических объектов.
ElectriCS Storm имеет статус сертифицированного программного обеспечения, что подтверждается сертификатом соответствия № РОСС RU. СП15.Н00354.
Применение системы позволяет:
- значительно повысить производительность труда проектировщиков в части расчета молниезащиты, заземления и электромагнитной обстановки;
- повысить качество проекта за счет возможности многовариантного проектирования.
Система ElectriCS Storm версии 2023 состоит из четырех подсистем: расчета молниезащиты (РМЗ), классического расчета заземляющих устройств (РЗУ), специализированного расчета заземления подстанций (РЗП) и расчета электромагнитной обстановки (ЭМО).

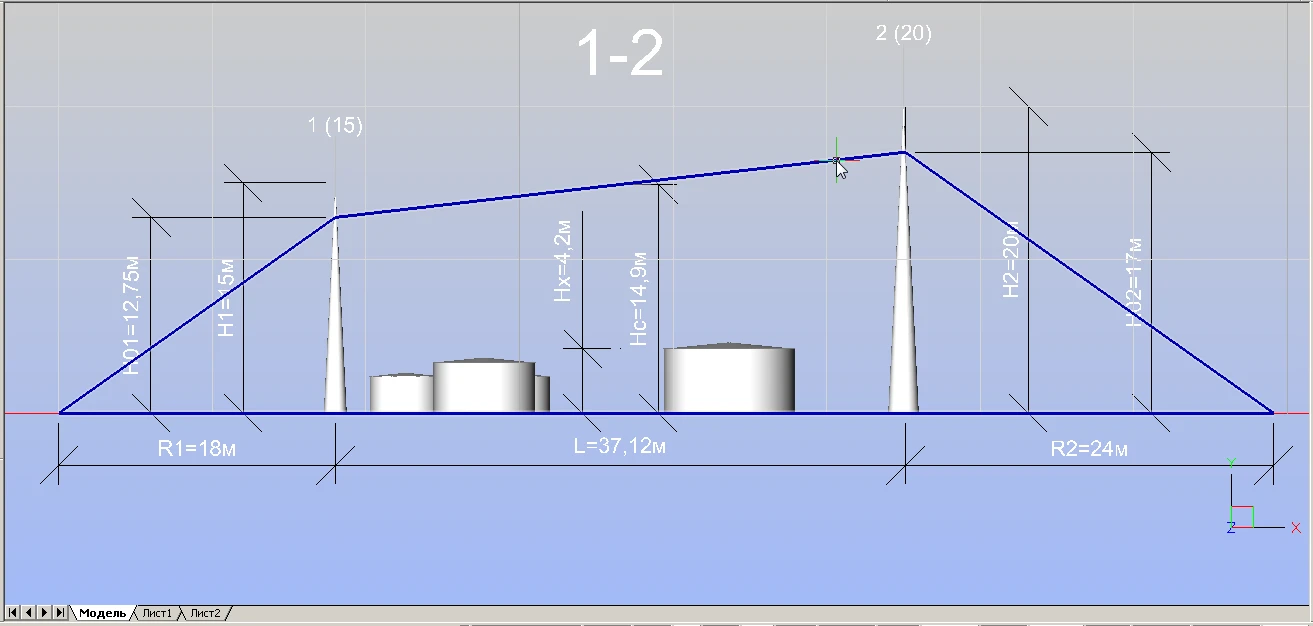

Подсистема РМЗ предназначена для автоматизированного расчета и построения зон защит молниеотводов, а также горизонтальных и вертикальных сечений этих зон. Расчет и построение зон защит могут выполняться в соответствии с различными руководящими документами:
- СО 153−34.21.122−2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных предприятий»;
- РД 34.21.122−87 «Инструкция по устройству молниезащиты зданий и сооружений»;
- СТО Газпром 2−1.11−170−2007 «Инструкция по устройству молниезащиты зданий, сооружений и коммуникаций ОАО „Газпром“»;
- МЭК 62305−3 «Защита от атмосферного электричества», расчет методом защитного угла.

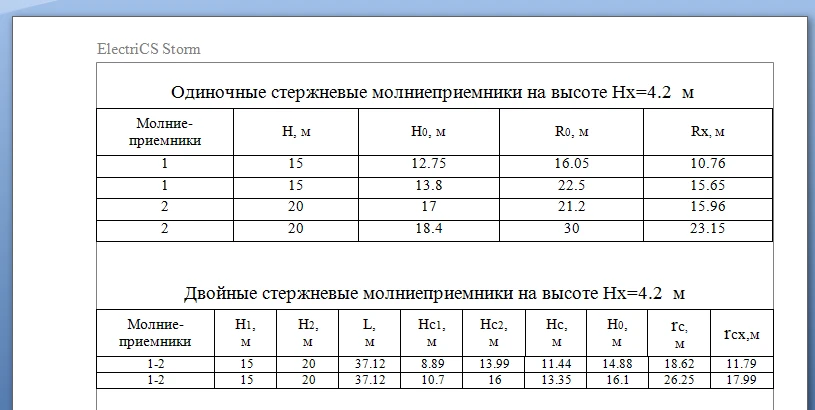

Подсистема РМЗ обеспечивает расчет многократных стержневых и/или тросовых молниеотводов. Результаты расчетов выводятся в виде табличных документов MS Word.
Задачи
Повышение качества проекта за счет возможности многовариантного проектирования.
Повышение производительности труда проектировщиков в части расчета молниезащиты, заземления и электромагнитной обстановки.
Возможности
Подсистема ЭМО

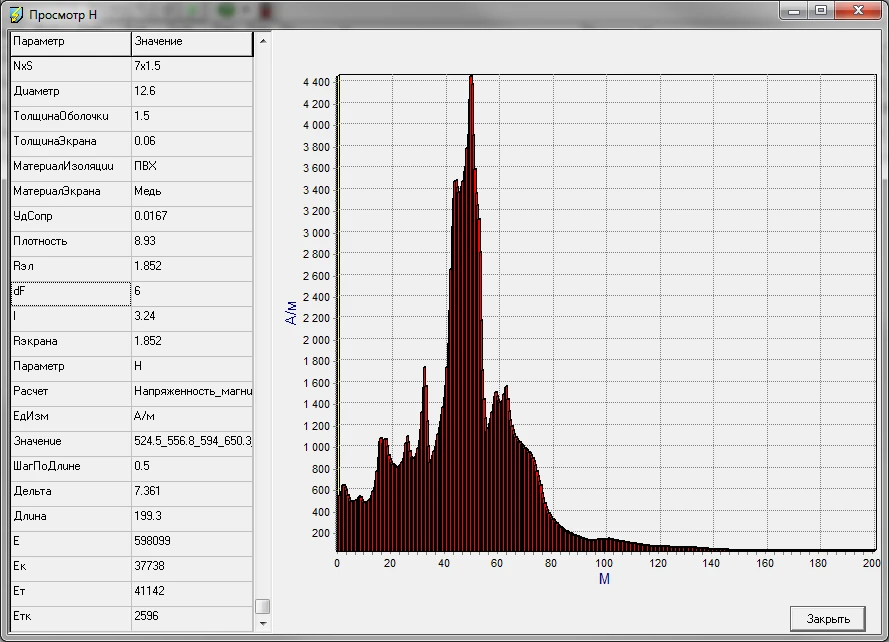

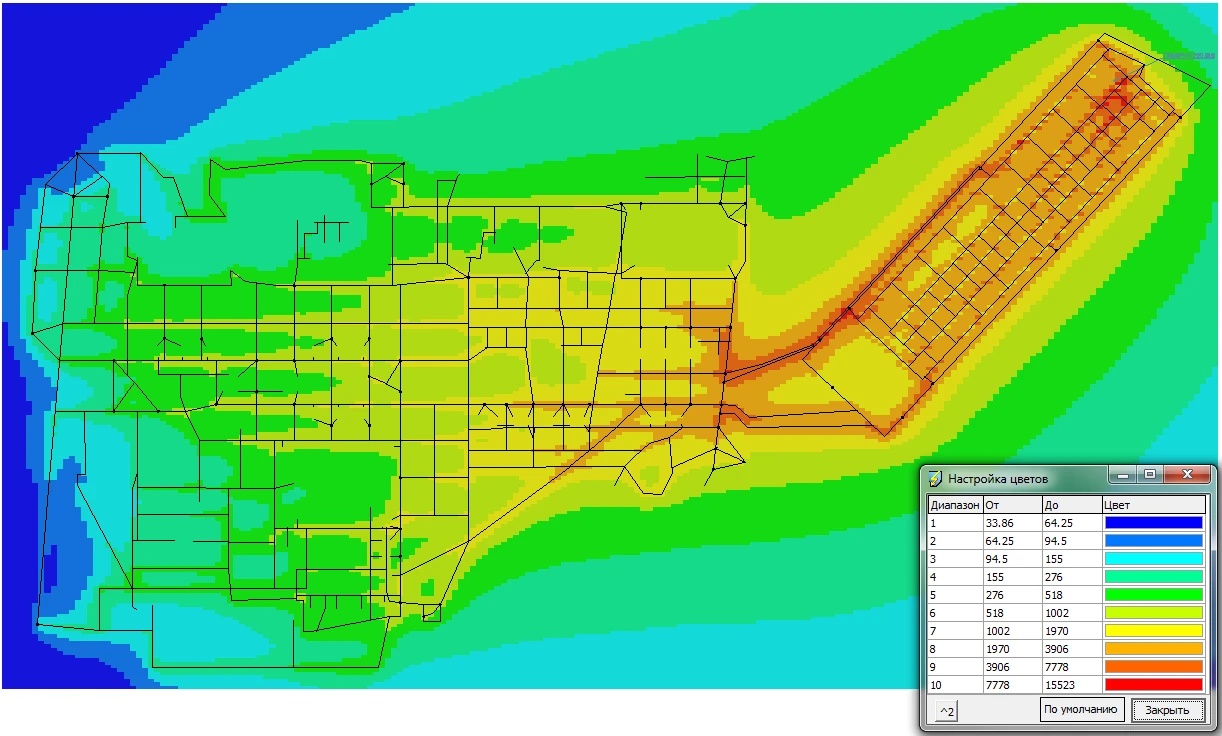

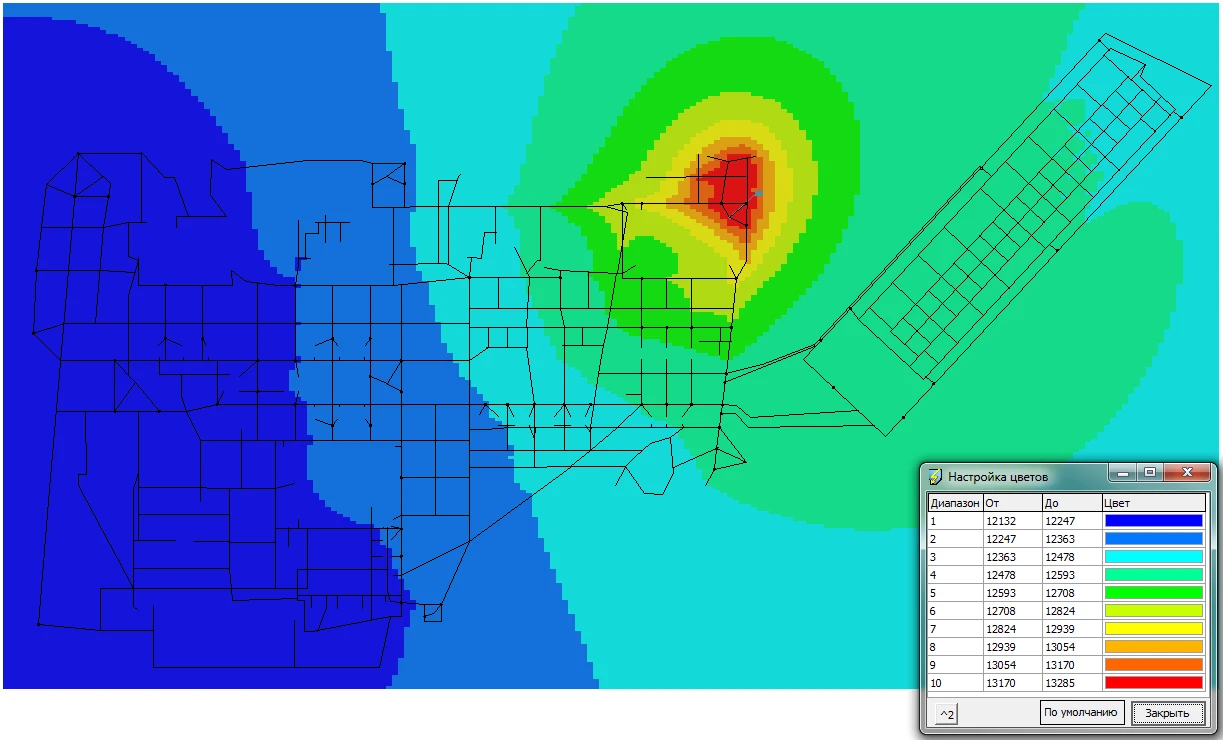

Подсистема ЭМО предназначена для автоматизированного расчета электромагнитной обстановки и решения задач электромагнитной совместимости.
Расчеты производятся на основе следующих материалов:
СО 34.35.311−2004 «Методические указания по определению электромагнитной обстановки и совместимости на электрических станциях и подстанциях»;
СТО 56947007−29.240.044−2010 «Методические указания по обеспече…
Расчет заземления подстанций

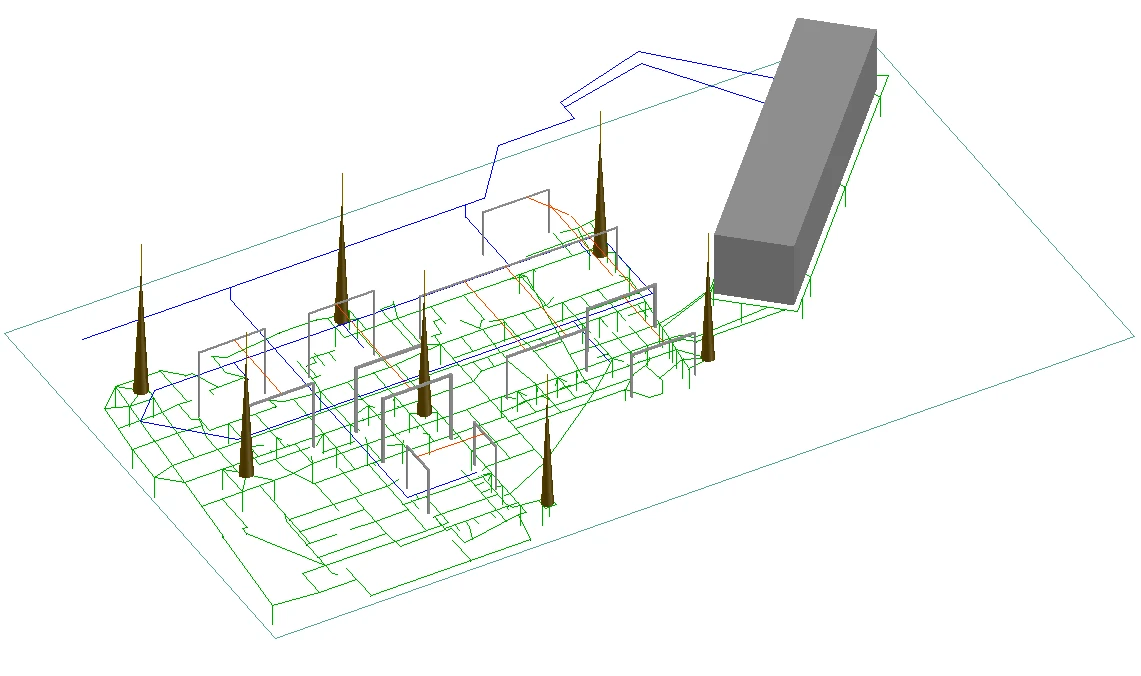

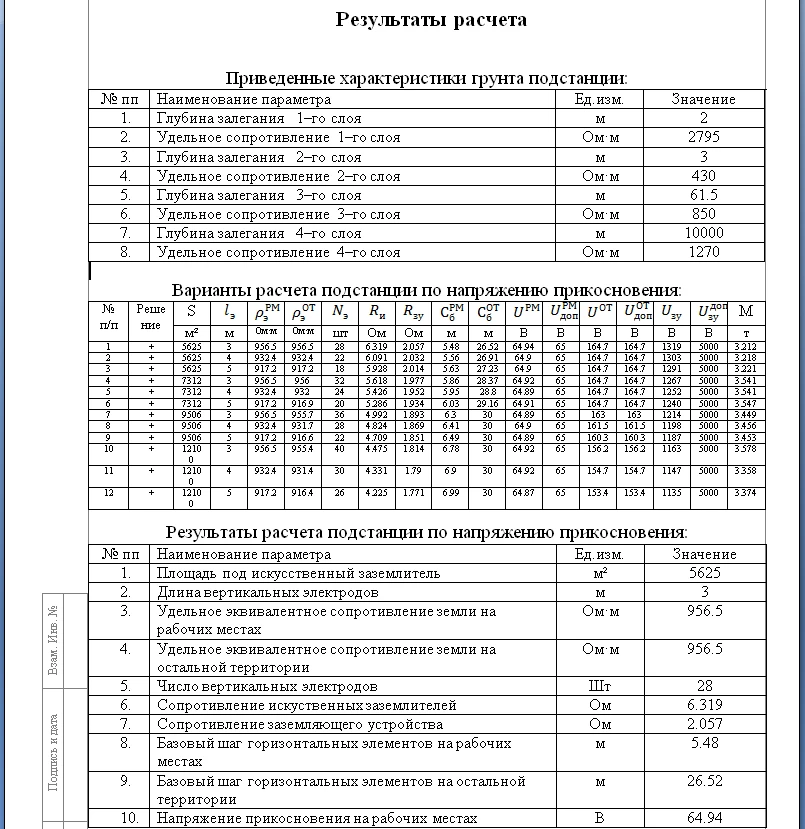

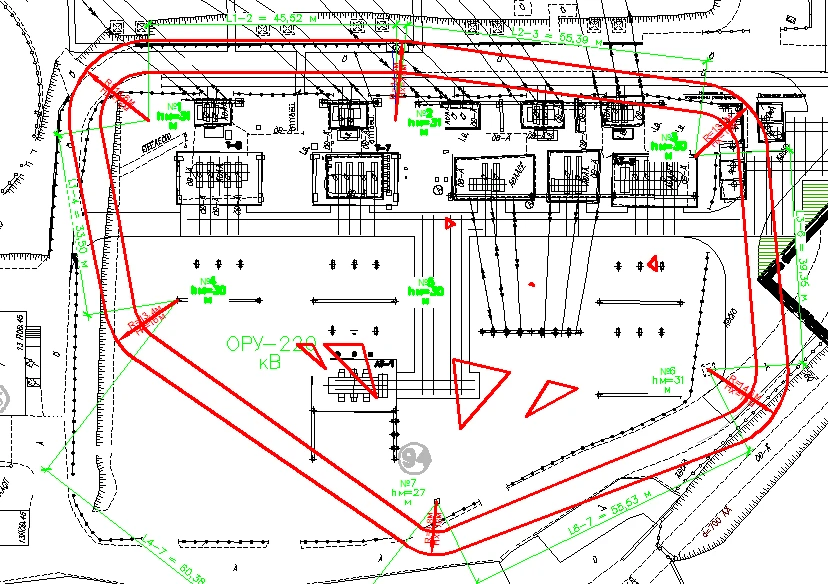

Расчет заземления подстанций (подсистема РЗП) осуществляется для подстанций напряжением 3 кВ и выше с одновременной оптимизацией параметров заземляющего устройства по критерию минимума расхода металла. Оптимизация может производиться:
по условию допустимого сопротивления растеканию;
по условию допустимого напряжения прикосновения (только для подстанций напряжением 110 кВ и выше);
по условию д…
Подсистема РЗУ

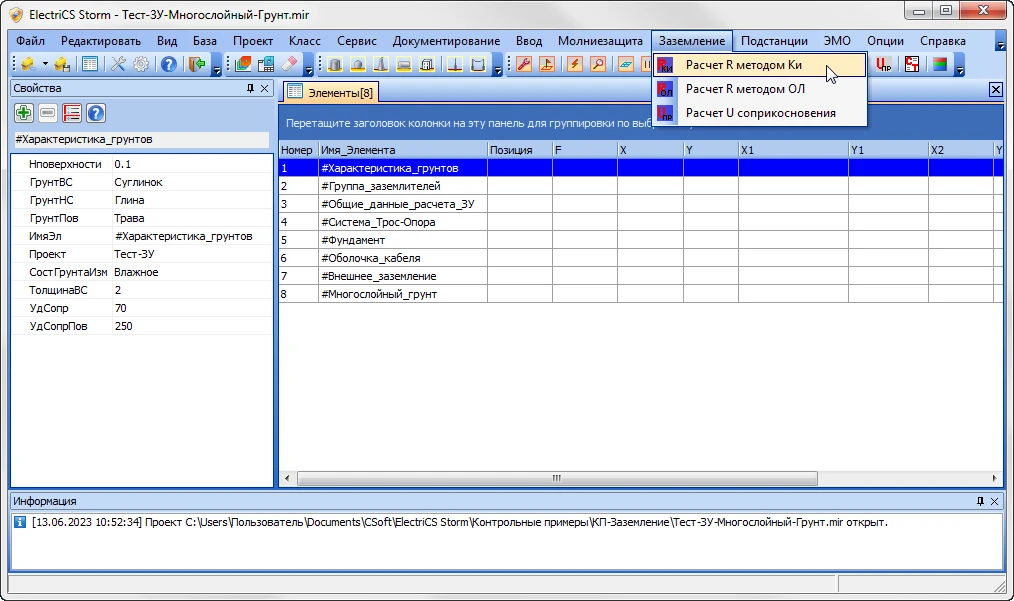

Подсистема РЗУ предназначена для автоматизированного расчета искусственных и естественных заземлителей.
Расчет производится на основе следующих материалов:
Найфельд М.Р. Заземление, защитные меры электробезопасности. — 1971;
Руководящие материалы по проектированию заземляющих устройств электрических станций и подстанций 3−750 кВ переменного тока / Энергосетьпроект. — М., 1987 (№ 12740ТМ-Т…
Система расчета молниезащиты
По сравнению с другими системами расчета молниезащиты, подсистема РМЗ имеет следующие преимущества:

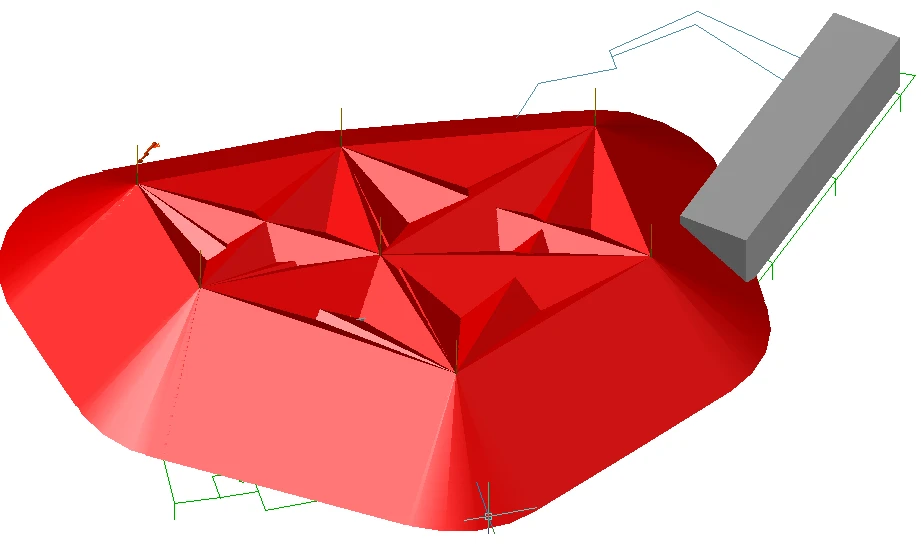

просмотр в 3D-виде (аксонометрии) зданий и сооружений, требующих молниезащиты, зон защиты, полученных в результате расчета, а также их соотношения;
возможность производить горизонтальные сечения зон на любой высоте (по умолчанию — на высоте сооружения с максимальной высотой);
автоматическое пос…
Конфигурации
Новые возможности
Добавлена возможность работы с графическими редакторами AutoCAD 2022/2023, BricsCAD V22, nanoCAD v22/v23
Оптимизирован расчет эквивалентного удельного сопротивления многослойного грунта
Выполнена доработка пользовательского интерфейса
Системные требования
Процессор
- Минимальные требования: Intel Pentium IV и выше
Оперативная память
- Минимальные требования: 1 Гб
- Рекомендуемые требования: 4 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
- 500 Мб и более на системном диске
Разрешение экрана
- Минимальные требования: 1024х768 px
- Рекомендуемые требования: 1280х1024 px
Дополнительное оборудование
- Мышь или другие устройства указания
Операционная система
- Windows 7 (32-bit, 64-bit);
- Windows 8 (32-bit, 64-bit);
- Windows 10 (32-bit, 64-bit).
Дополнительное ПО
- MS Office Word 2007/2010
- Autodesk AutoCAD 2010/2011/2012/2013/2014/2015/2016/2017/2018/2019/2020/2021/2022
- BricsCAD V14/V15/V16/V17/V18/V19/V20/V21/V22
- Платформа nanoCAD 20/21/22
