О продукте

ElectriCS 3D — современная и мощная система автоматизированного проектирования кабельного хозяйства объектов:

• топливно-энергетического комплекса;
• нефтегазовой промышленности;
• органического синтеза;
• химической, пищевой и фармацевтической промышленности;
• целлюлозно-бумажной промышленности;
• металлургической промышленности;
• горноперерабатывающей промышленности;
• водоподготовки и водоочистки и других.

ElectriCS 3D 2022 — это современная система автоматизированного проектирования кабельной раскладки, которая предоставляет проектировщику следующие возможности:

• высокая скорость кабельной раскладки (примерно 1000 кабелей в минуту);
• возможность раскладки кабелей при неполном формировании кабельных конструкций;
• возможность трассировки кабелей как группами, так и поштучно, что позволяет при необходимости докладывать кабели на общие трассы;
• просмотр в 3D-виде (аксонометрии) кабелей, трасс, потребителей, помещений;

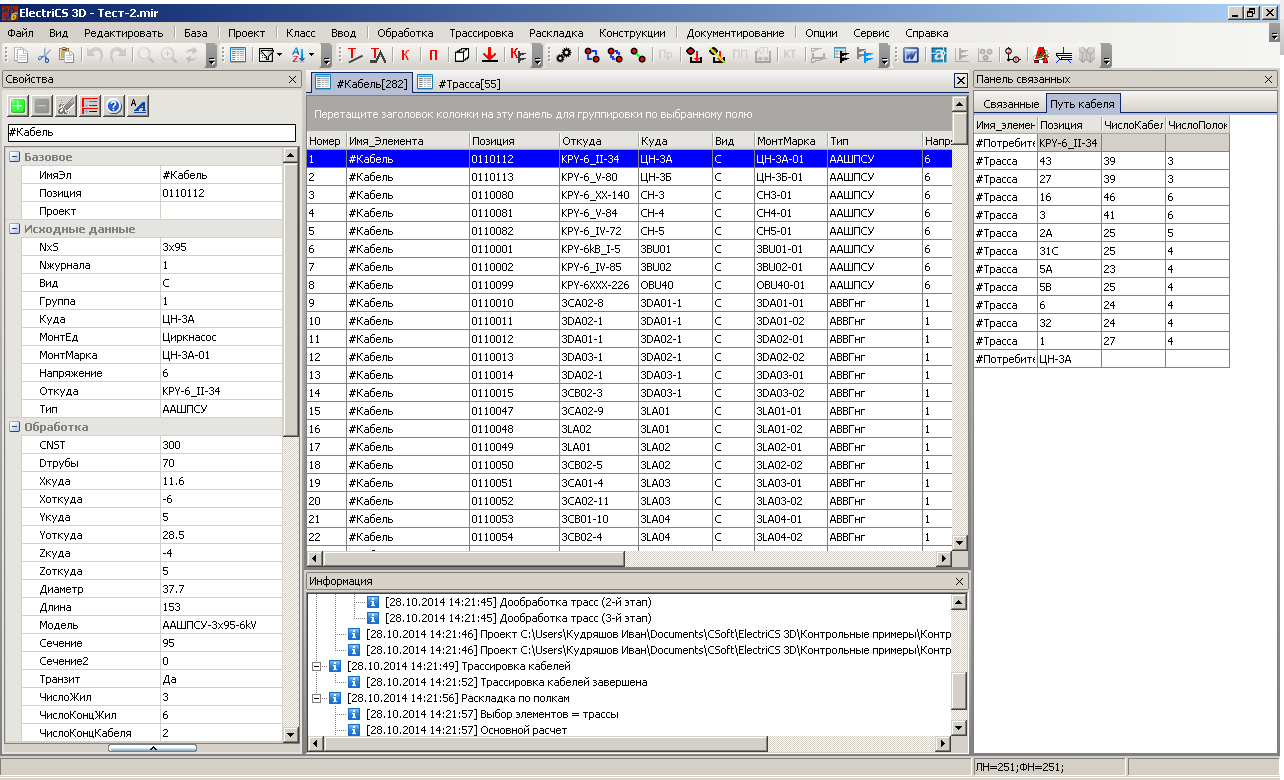

• визуальный (графический) контроль исходных данных при ручном вводе исходной информации;
• ввод исходных данных как вручную, так и автоматически путем импорта информации из MS Excel;

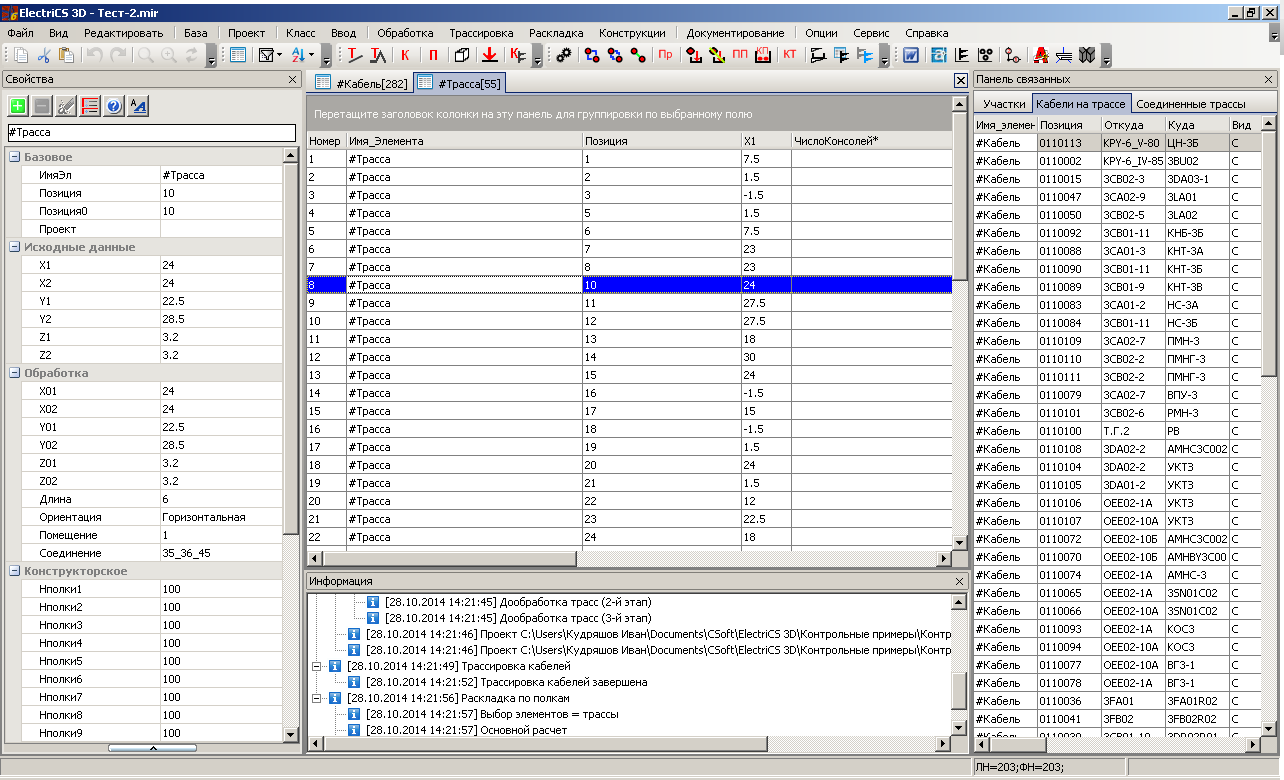

• графический ввод координат объектов (трасс, потребителей, помещений) с одновременной выдачей информации на планы;
• автоматическое определение принадлежности потребителей и трасс помещениям;
• импорт исходных данных из сторонних САПР;
• классификация групп кабелей, трасс, потребителей по координатам, отметкам помещений и прочим параметрам;
• автоматическая трассировка кабелей с учетом взаиморезервирования групп кабелей и минимизацией общих участков трасс;
• автоматическая раскладка кабелей по полкам с учетом взаиморезервирования;
• расчет и просмотр весовой нагрузки вдоль трассы;
• автоматический подсчет суммарных длин кабелей по типам трасс (общая длина кабелей, размещенных в трубах, в коробах и т.д.);
• автоматическое формирование информации для составления смет;

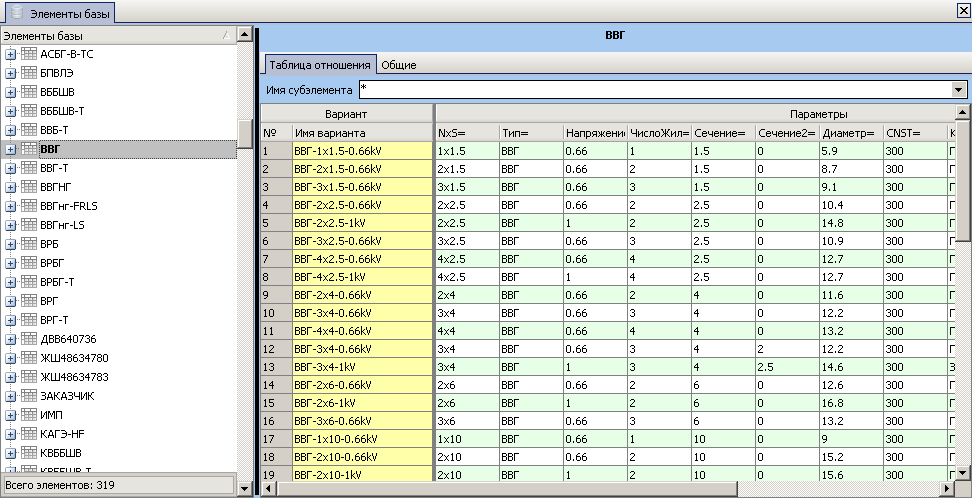

• подсчет и выбор из базы кабельных конструкций: линейных (стойки, консоли, короба и т.д.), поворотных (лотки угловые, крестовые и т.д.).

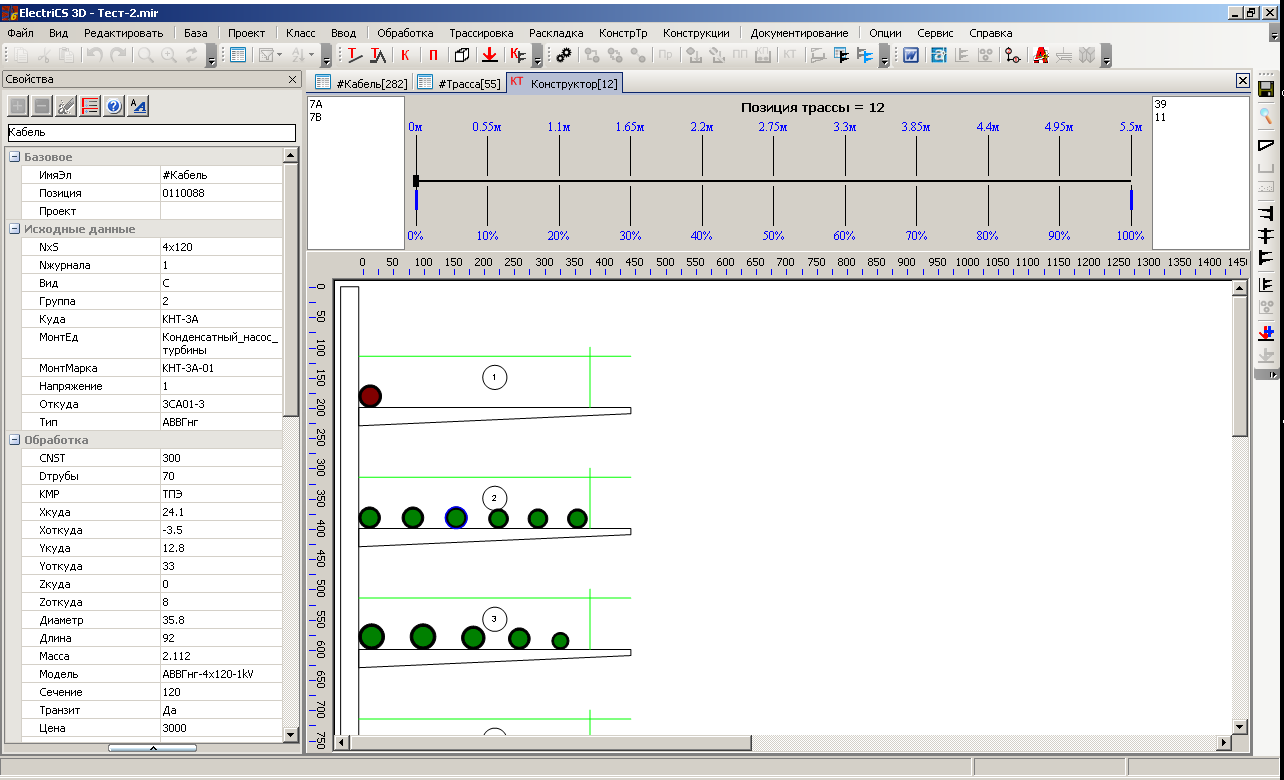

Наличие встроенного конструктора кабельных трасс предоставляет возможность просмотра и корректировки в наглядном виде сечений трасс (в любом месте трассы).

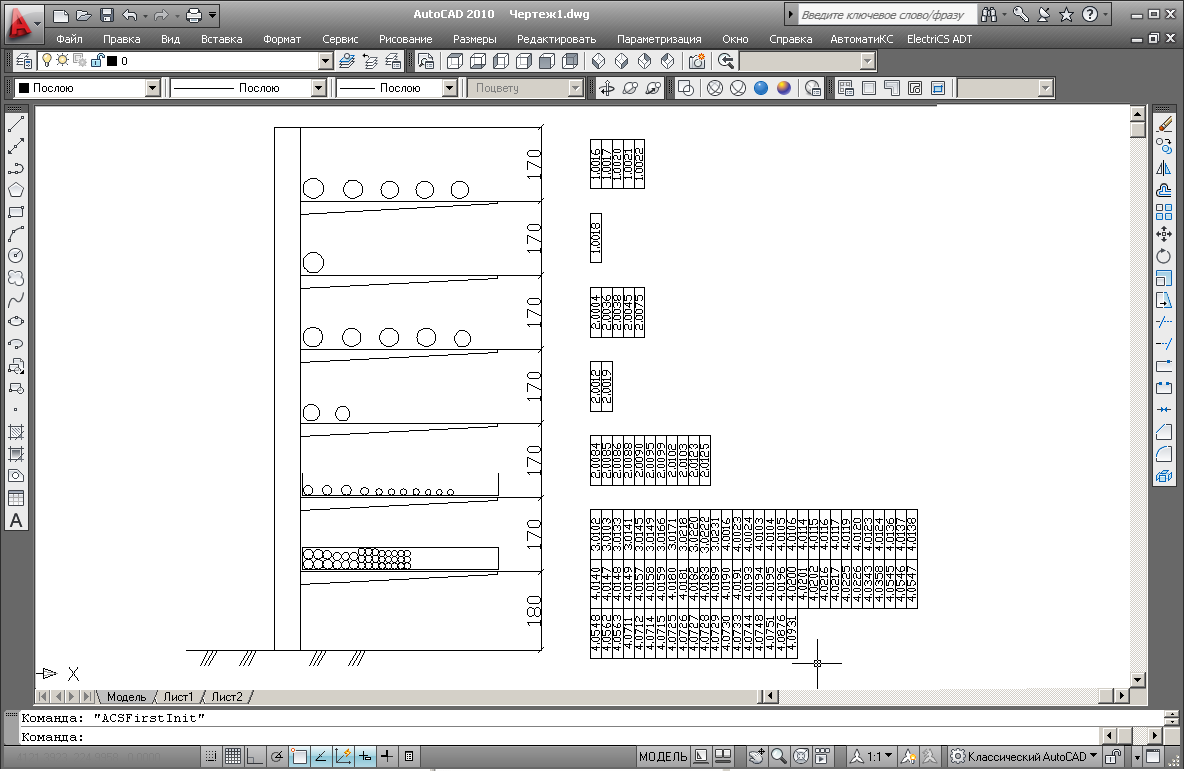

ElectriCS 3D 2022 позволяет выводить в графический редактор (AutoCAD, BricsCAD, Платформа nanoCAD):

• кабельные конструкции и кабели в 3D-виде;
• плоские сечения трасс с одновременным отображением позиций кабелей.

Система ElectriCS 3D 2022 позволяет выпускать следующие виды проектных документов:

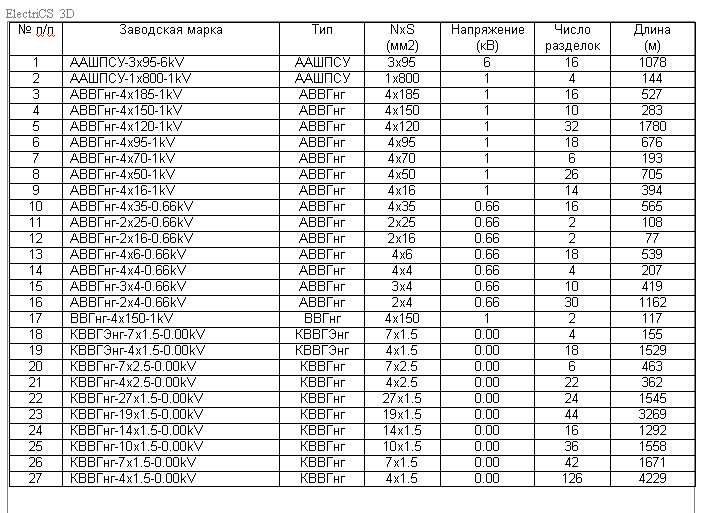

• сводные и заказные спецификации на кабельную продукцию;
• заказные спецификации на кабельные конструкции;
• сечения кабельных трасс;

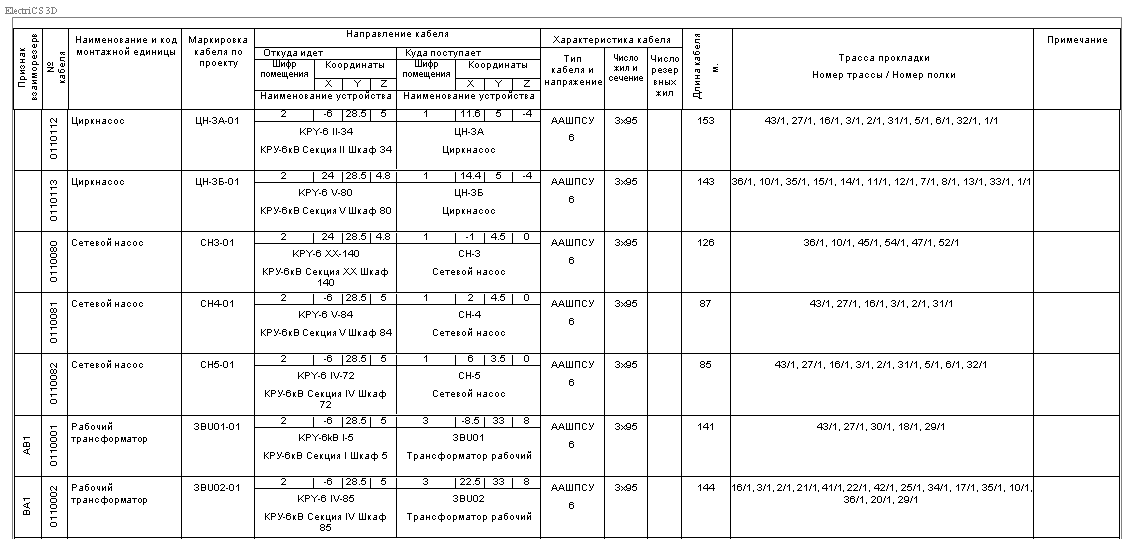

• кабельные журналы;
• заказные спецификации на трубы и металлорукав;
• экспликации электрооборудования;
• планы расположения электрооборудования;
• планы расположения трасс;
• журналы координатных точек;
• журналы кабельных потоков.

Наличие в ElectriCS 3D 2022 инструментов для создания и редактирования шаблонов документов позволяет пользователю настраивать любые формы проектных документов.

Применение ElectriCS 3D 2022 обеспечивает:

• высокое качество проектной документации благодаря снижению числа ошибок, как случайных, так и систематических, которые неизбежны при неавтоматизированном проектировании;
• повышение производительности труда проектировщика;
• сокращение сроков проектирования объектов кабельного хозяйства.
