О продукте

Портальное решение CADLib Веб-сервер предназначено для удаленного доступа к BIM-моделям с целью получения и проверки информации из базы данных проекта, анализа инженерных данных и проведения экспертизы. CADLib Веб-сервер не требует установки или лицензии и работает через веб-браузеры на любых устройствах. Для подключения к базе данных проекта необходимы логин и пароль.

CADLib Веб-сервер предоставляет каждому пользователю следующие возможности:

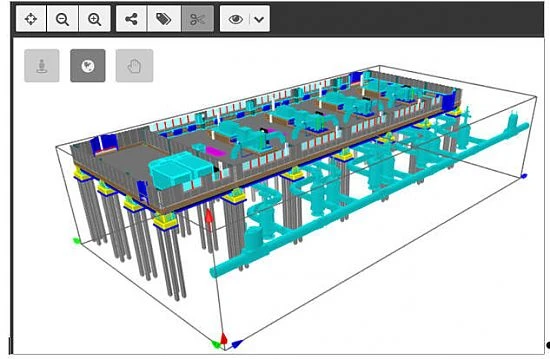

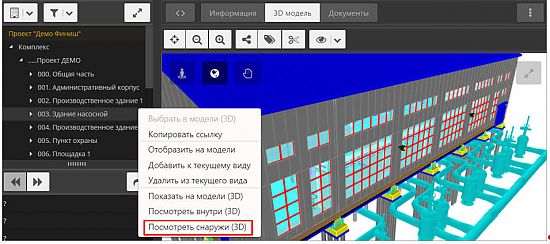

• просмотр 3D-объектов проекта с использованием иерархии зданий, разделов;
• просмотр атрибутивной информации объектов базы данных;
• просмотр 2D-документации, привязанной к объектам базы данных;
• анализ обнаруженных коллизий;

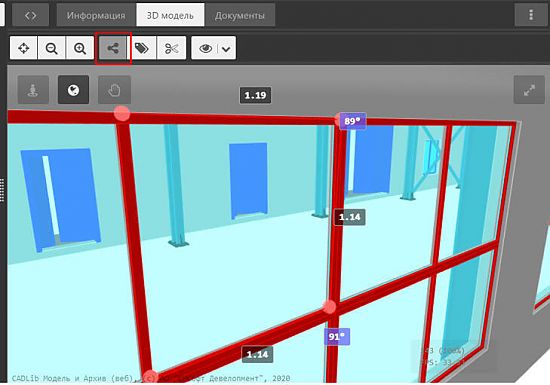

• выполнение измерений;
• выполнение сечений 3D-модели по осям X, Y, Z;
• добавление замечаний и информации от проверяющего.

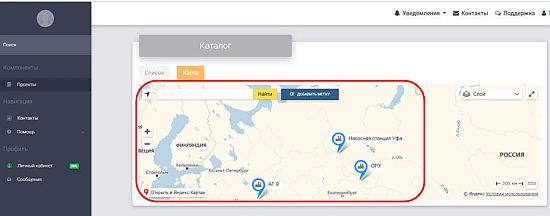

Единое хранилище и универсальный доступ

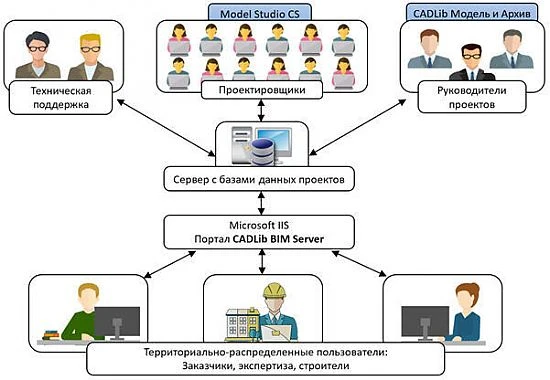

При использовании решения CADLib Веб-сервер на сервере организации создается база данных проекта. Для работы с BIM-моделью пользователи (администраторы базы данных, проектировщики, руководители) подключаются к этой базе со своих рабочих мест с помощью Model Studio CS или CADLib Модель и Архив.

Технология Model Studio CS объединяет данные различных инженерных специальностей в общую информационную модель объекта строительства или промышленного предприятия.

Визуализация модели и структуры проекта

CADLib Веб-сервер включает все необходимое для удобной навигации по модели: реализованы режимы обзора окружающего виртуального мира, полета в виртуальном пространстве, осмотра выбранного объекта, а также удобные функции ограничения просматриваемых частей модели.

Работа с любыми инженерными данными

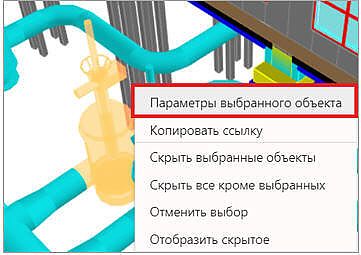

Хранение модели в базе данных осуществляется пообъектно. Пообъектный доступ к информации позволяет путем простого выбора получить все сведения об объекте (наименование, марка, производитель, материал, вес и т.д.). Для получения информации достаточно щелкнуть на объекте модели и просмотреть свойства.

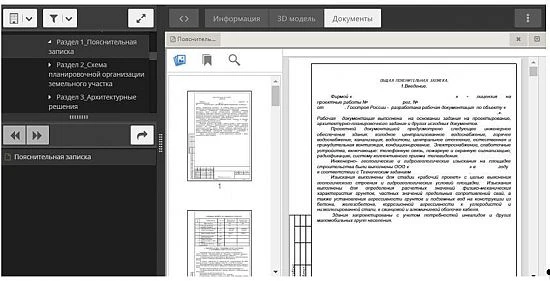

Для просмотра файлов поддерживаемых браузером форматов (например, PDF) щелкните по имени файла. После этого активируется раздел Документы, и в нем откроется выбранный файл.

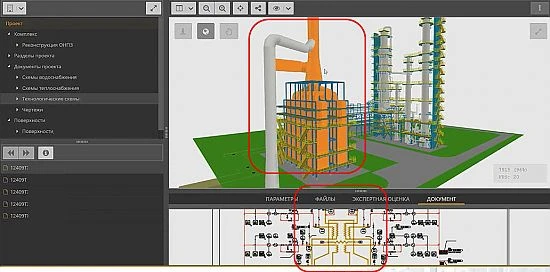

Пользователю, работающему с виртуальной моделью CADLib Модель и Архив, доступны не только данные о модели, но и связанные документы. Чтобы получить информацию обо всех документах, связанных с объектом, требуется лишь выбрать объект модели и просмотреть его свойства. Таким образом, по документу можно найти связанную модель, а по модели — связанные документы.

Экспертиза, авторский и технический надзор

CADLib Веб-сервер располагает инструментами, фиксирующими замечания и ответ на модели и в документах, предназначенных для проведения экспертизы, авторского и технического надзора.

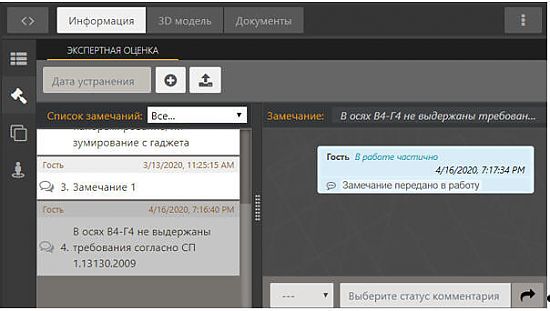

Раздел «Экспертная оценка» включает в себя предназначенные для эксперта или заказчика функции написания замечаний, а также инструменты исполнителя, позволяющие вносить комментарии к замечаниям. К инструментам экспертной оценки относятся:

• замечания от проверяющего;
• комментарии (обсуждение замечаний);
• загрузка файлов, изображений и ссылок к замечаниям;
• статус исполнения замечания;
• срок исполнения замечания.
