Описание технологии

Технология проектирования промышленных объектов, общественных и гражданских зданий на базе программного комплекса Model Studio CS включает в себя использование специализированных продуктов Model Studio CS для разработки 3D-моделей и 2D-документации, программного обеспечения CADLib Модель и Архив для объединения всей информации в общую 3D-модель, плагинов для получения моделей из ПО других производителей, а также применение инструментов для просмотра и анализа модели заказчиком. К таким инструментам относится CADLib Персональная модель. Приложение позволяет без доступа к базе данных проекта и без покупки специализированного ПО открывать файл информационной модели, полученный от проектной организации, выполнять проверку и анализ проекта.

Архитектура комплексного решения организована следующим образом: 3D-проект разрабатывается с применением программного комплекса Model Studio CS по технологии CADLib Проект. Совмещенная модель всего проекта собирается для проверки и анализа в CADLib Модель и Архив — эта программа напрямую работает с базой данных проекта, в ней поддерживается доступ к любой информации по проекту.

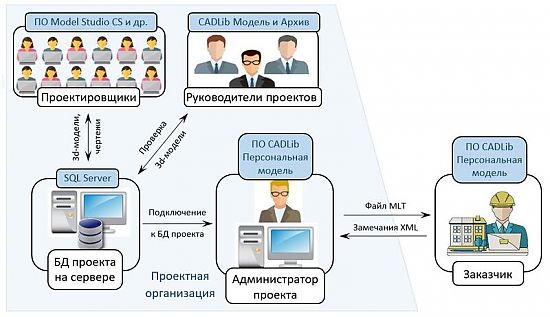

Общая схема работы представлена на иллюстрации.

Для передачи модели на проверку заказчику используется программа CADLib Персональная модель. В проектной организации с помощью этой программы выполняется подключение к базе данных проекта и формируется файл в формате MLT, который может полностью или частично содержать 3D-модель и ее структуру. Заказчик с помощью CADLib Персональная модель просматривает предоставленную 3D-модель, выполняет измерения и вносит замечания. Затем эти замечания выгружаются в файл XML и передаются в проектную организацию (также может быть передан MLT-файл с сохраненными замечаниями).

Возможности CADLib Персональная модель

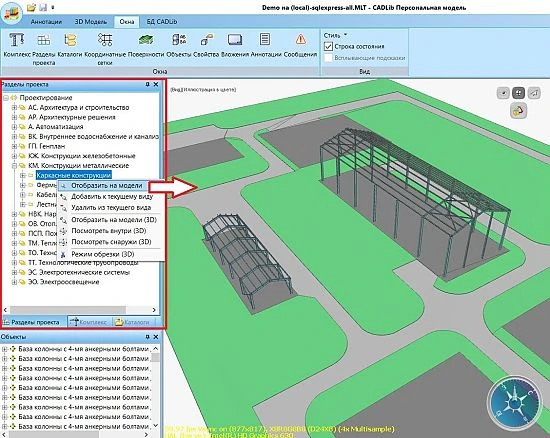

Просмотр 3D-модели по структурам

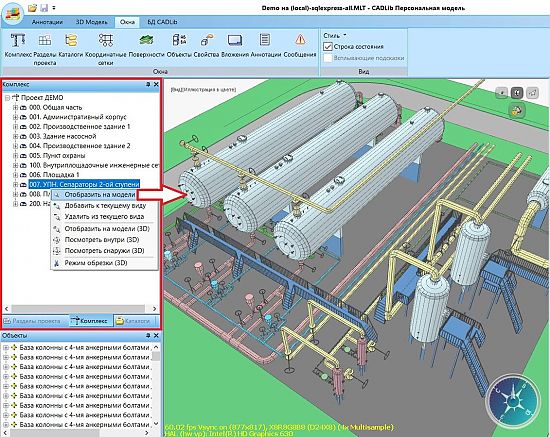

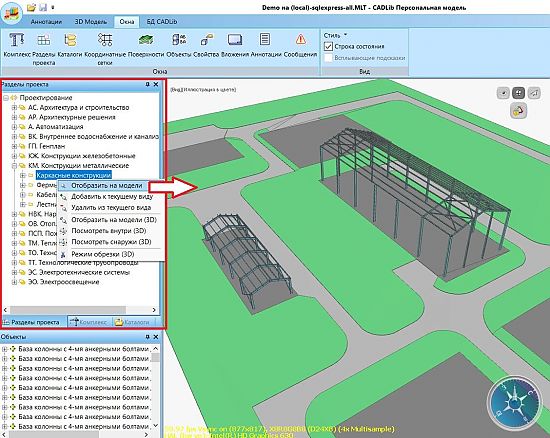

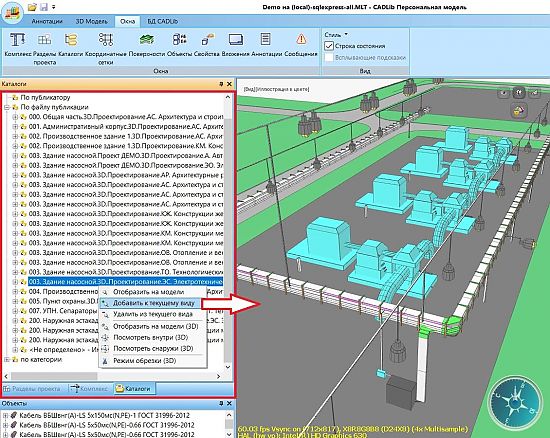

В файл MLT сохраняется информация о 3D-объектах и их атрибутах, данные об иерархиях «Комплекс» и «Разделы проекта», пользовательские выборки и классификаторы, а также файлы, связанные с 3D-объектами. Просмотр 3D-объектов происходит таким же образом, как в CADLib Модель и Архив: в программе можно показывать и скрывать объекты, связанные с определенными уровнями структуры.

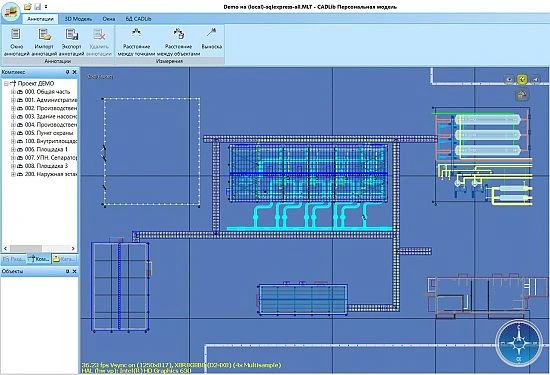

Инструменты отображения 3D-модели

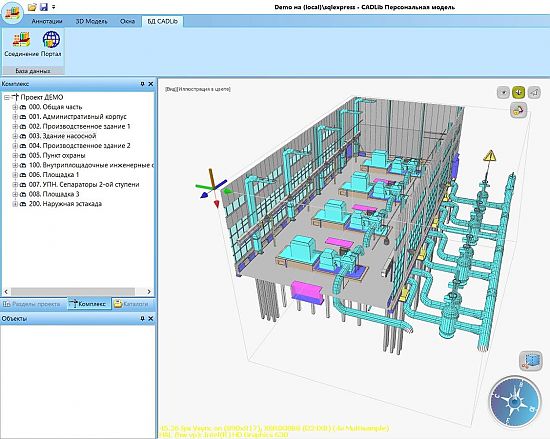

Кроме команд для просмотра модели по частям, в CADLib Персональная модель доступен режим обрезки для создания динамических секущих плоскостей по осям X, Y и Z. Этот режим можно использовать для одного выбранного элемента структуры (например, здания) или для всей площадки.

Различные визуальные стили, а также наличие ортогональной и перспективной проекций отображения 3D-модели позволяют выбрать наиболее удобный способ просмотра объектов.

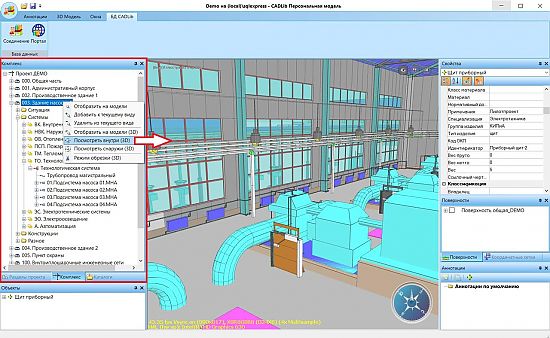

Для удобства пользователя доступна быстрая (по двойному клику мыши) фокусировка на объекте, выбранном в списке; реализованы инструменты просмотра внутри и снаружи 3D-объекта.

Атрибутивные данные 3D-объектов

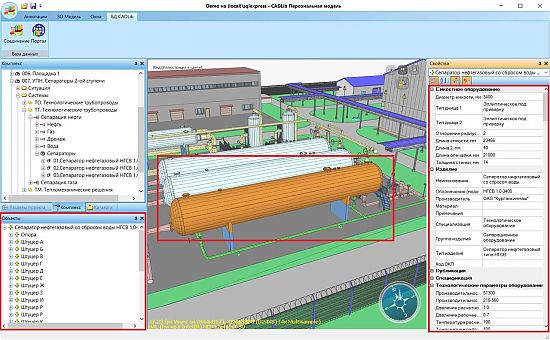

При сохранении данных из базы проекта в файл MLT каждый 3D-объект имеет ту же атрибутивную информацию, что и в исходной базе. Кроме того, сохраняются все дочерние 3D-объекты составных объектов и их свойства.

Создание заметок

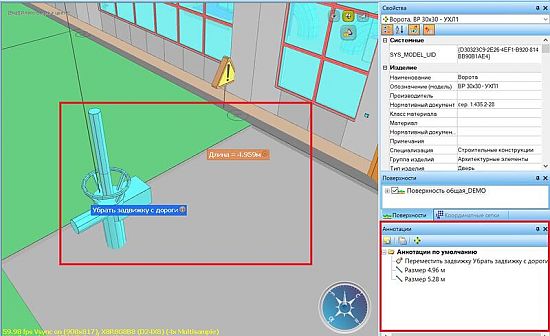

Для создания и сохранения замечаний заказчика, касающихся 3D-модели, используются заметки. В CADLib Персональная модель есть инструменты создания выносок, а также средства измерения расстояний между заданными точками или между 3D-объектами. Все созданные заметки хранятся в окне заметок. Впоследствии заметки можно выгрузить в файл XML для передачи исполнителю.

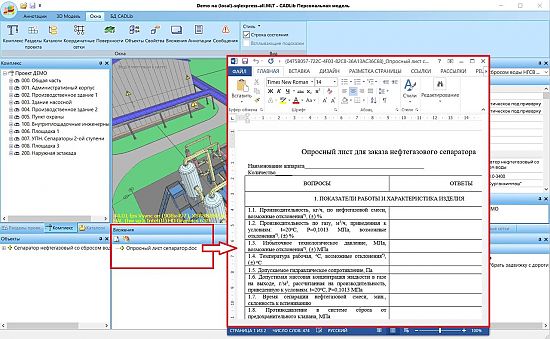

Доступ к файлам, связанным с 3D-объектами

При сохранении MLT-файла существует возможность выбора — сохранять или нет файлы, связанные с 3D-объектами. При выборе опции сохранения пользователь, открыв файл MLT в CADLib Персональная модель без доступа к базе данных, сможет просмотреть список файлов, связанных с 3D-объектами. Также их можно будет открыть для просмотра либо скачать на компьютер пользователя.
