AutomatiCS
от 963 200 ₽
Также получить консультацию по программному продукту можете через мессенджеры
Программный продукт, предназначенный для автоматизации проектирования, реконструкции и эксплуатации систем контроля и управления (СКУ, КИПиА, АСУТП), учета энергии, цепей вторичной коммутации.
Все описаниеЗадачи
Автоматизированное подключение к многоканальным приборам;
Централизованное хранение всех проектных данных на основе СУБД MS SQL Server;
Интеллектуальный выбор состава, схем подключения и характеристик технических средств;
Автоматизированное формирование табличных и графических проектных документов.
О продукте
AutomatiCS 2011 — это современная многопользовательская САПР (система автоматизированного проектирования) сложных электротехнических систем, основанная на применении агрегативно-декомпозиционной технологии проектирования (АДТ-технология), которая поддерживает все этапы проектирования: от получения задания на разработку технического обеспечения АСУТП до создания проектного решения и формирования выходной проектной документации.
Система AutomatiCS 2011 позволяет:
- повысить качество проектной документации;
- сократить сроки проектирования;
- снизить количество ошибок в выполняемых проектах;
- многократно использовать данные уже реализованных проектов (автоматизированное тиражирование проектных решений).
AutomatiCS 2011 обеспечивает возможность одновременной работы нескольких проектировщиков с одним проектом, предоставляя многопользовательский доступ к проекту и базе данных технических средств и типовых проектных решений.
Гибкость системы AutomatiCS 2011 позволяет адаптировать ее к любым государственным, отраслевым и корпоративным стандартам, в том числе к стандартам предприятий. Адаптацию системы могут осуществлять как специалисты компании-поставщика, так и сам пользователь. Открытый интерфейс предоставляет пользователю возможность добавлять собственные формы документов, вносить изменения в базу данных, выполнять настройку интеллектуальных проектных процедур и операций.
Задачи
Автоматизированное подключение к многоканальным приборам.
Централизованное хранение всех проектных данных на основе СУБД MS SQL Server.
Интеллектуальный выбор состава, схем подключения и характеристик технических средств.
Автоматизированное формирование табличных и графических проектных документов.
Возможности

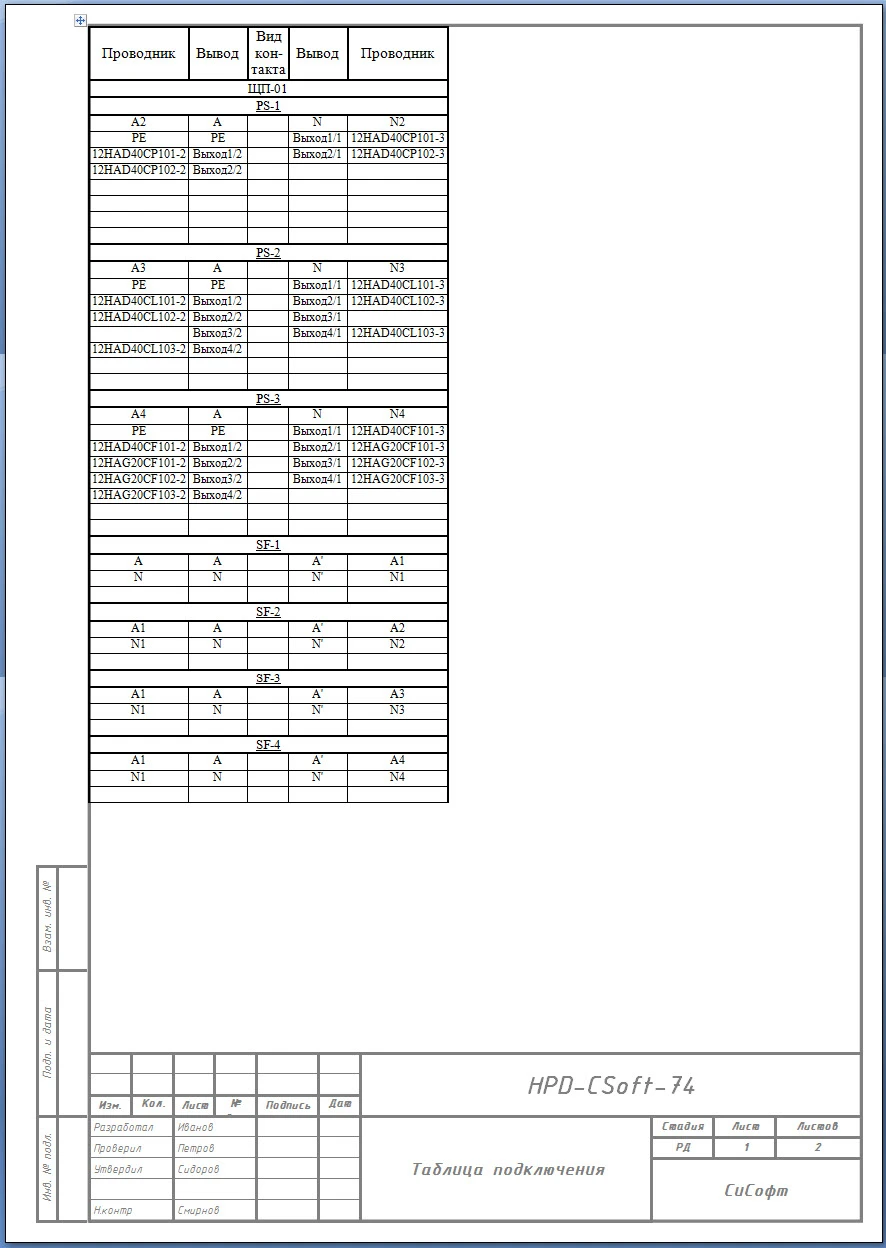

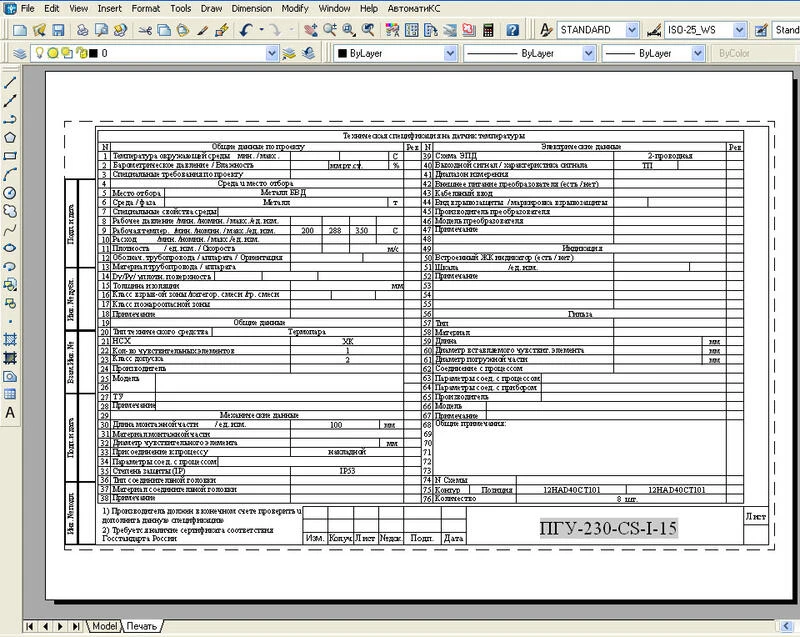

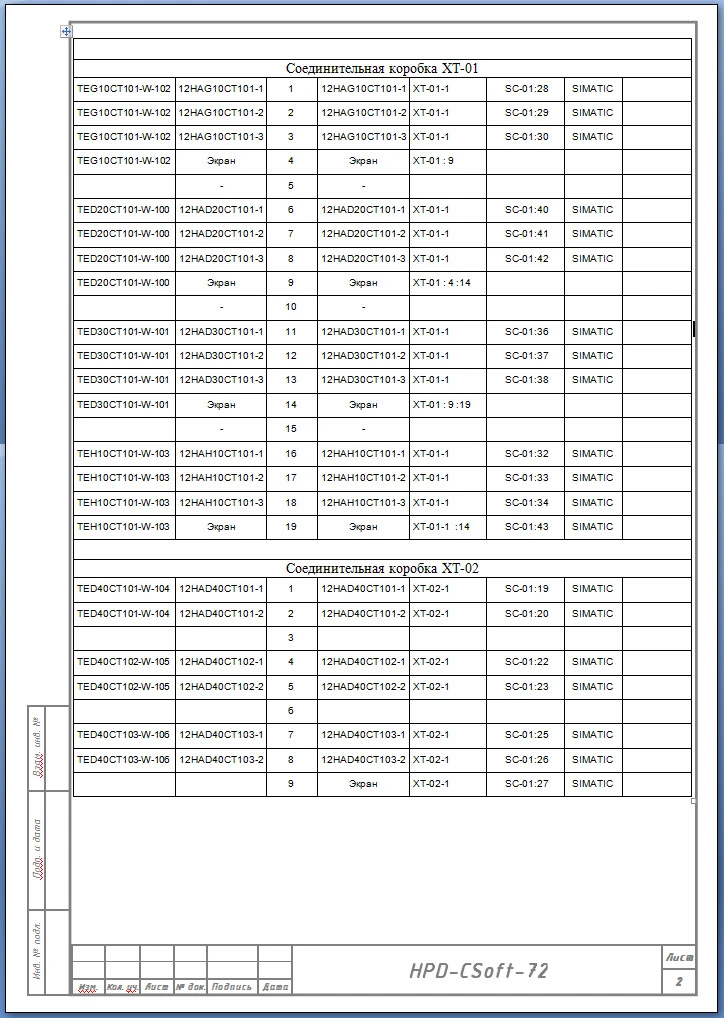

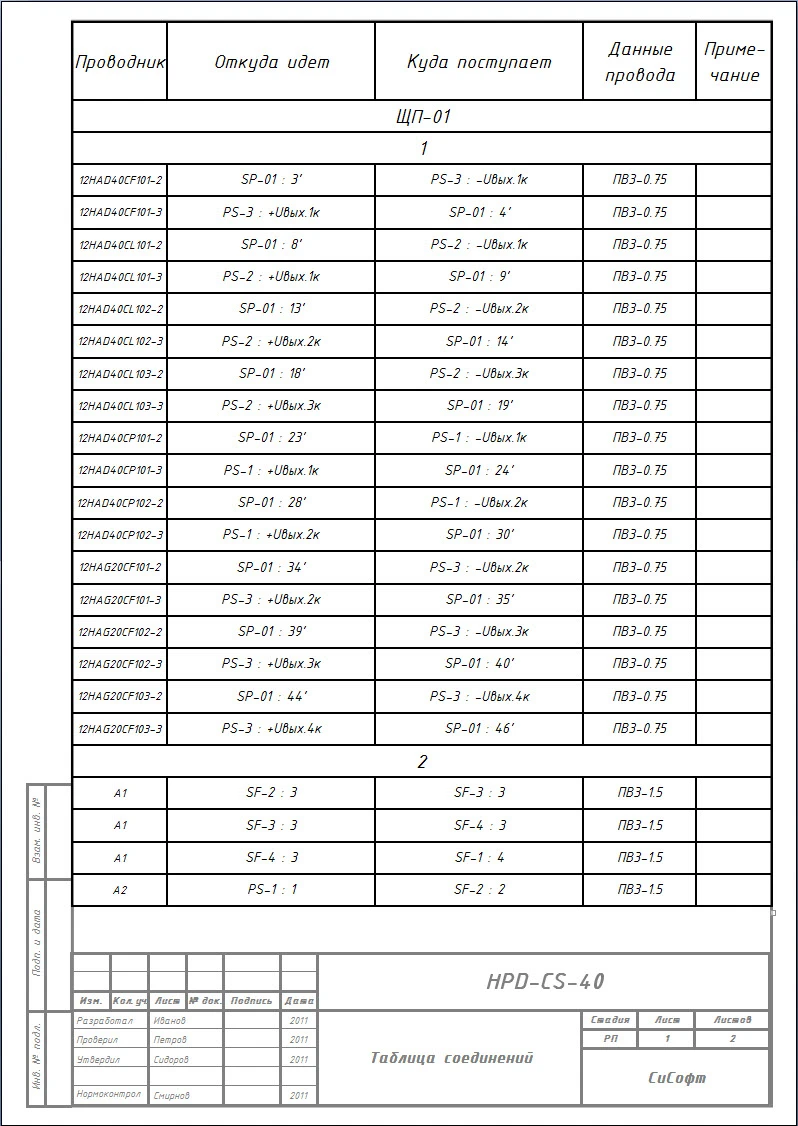

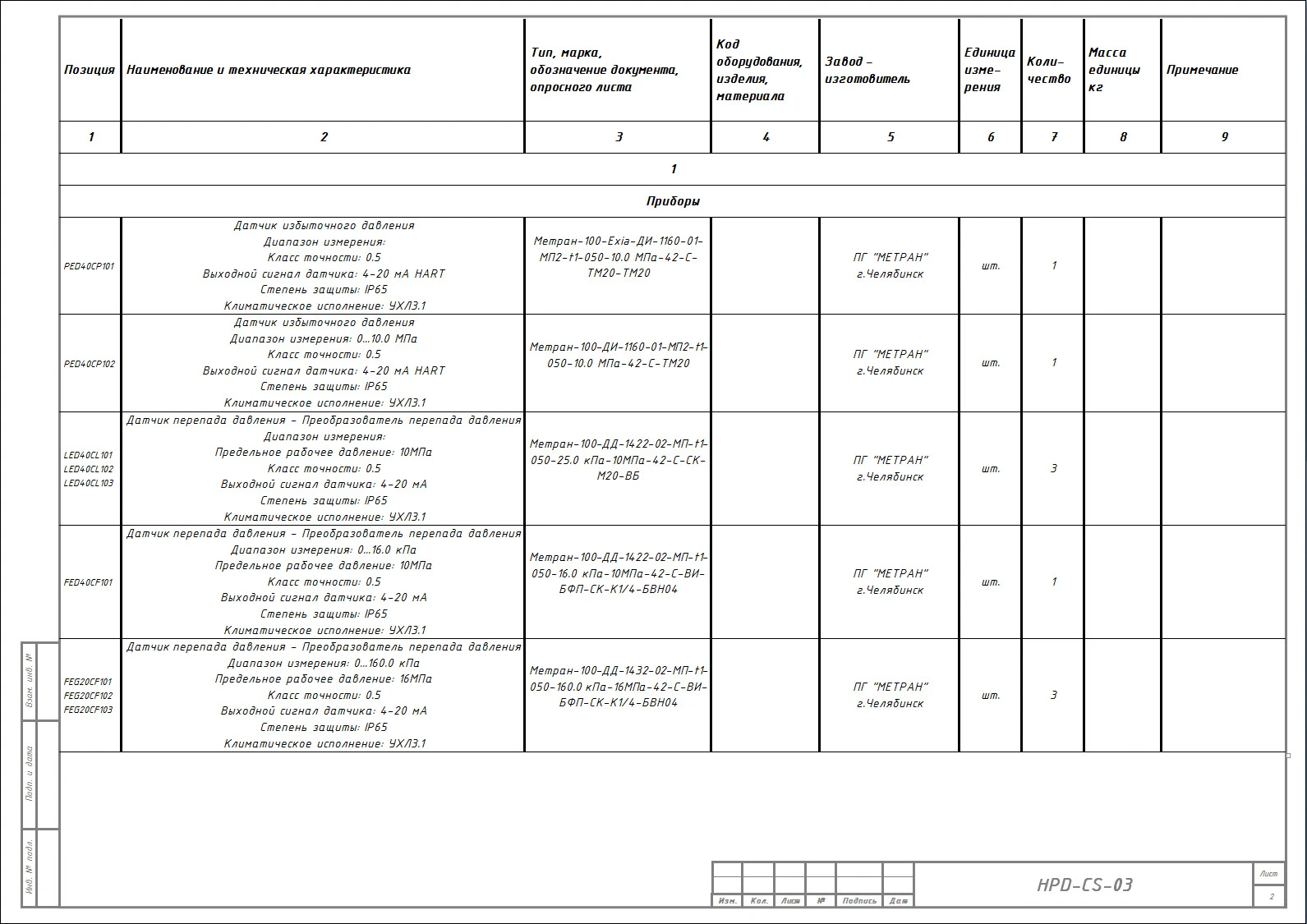

Формирование проектных документов
Средствами AutomatiCS может быть выполнено подавляющее большинство проектных документов, выпускаемых при проектировании систем КИПиА:

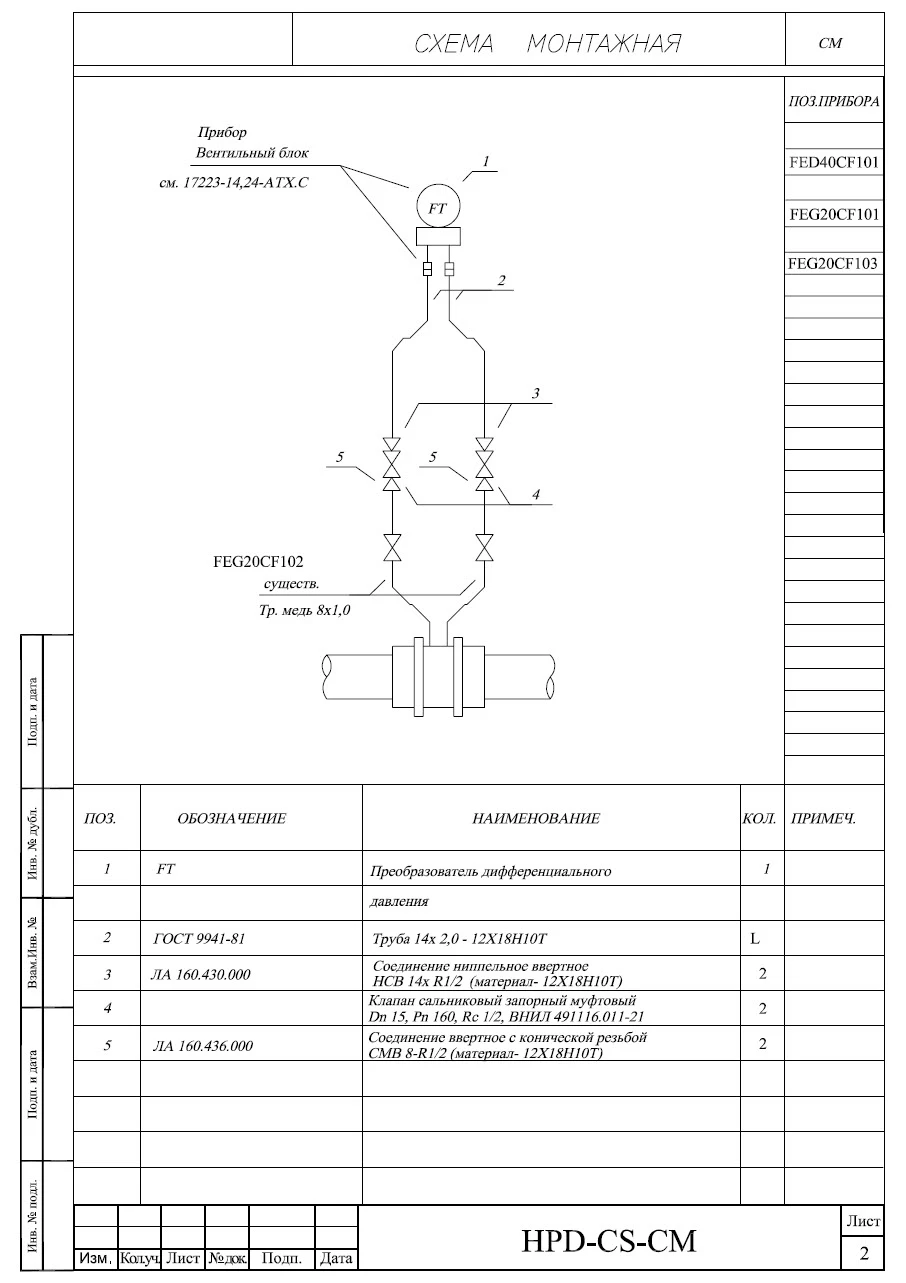

P&I-диаграммы, функциональные схемы автоматизации;
перечни точек контроля;
перечни электроприводов запорной и регулирующей арматуры;

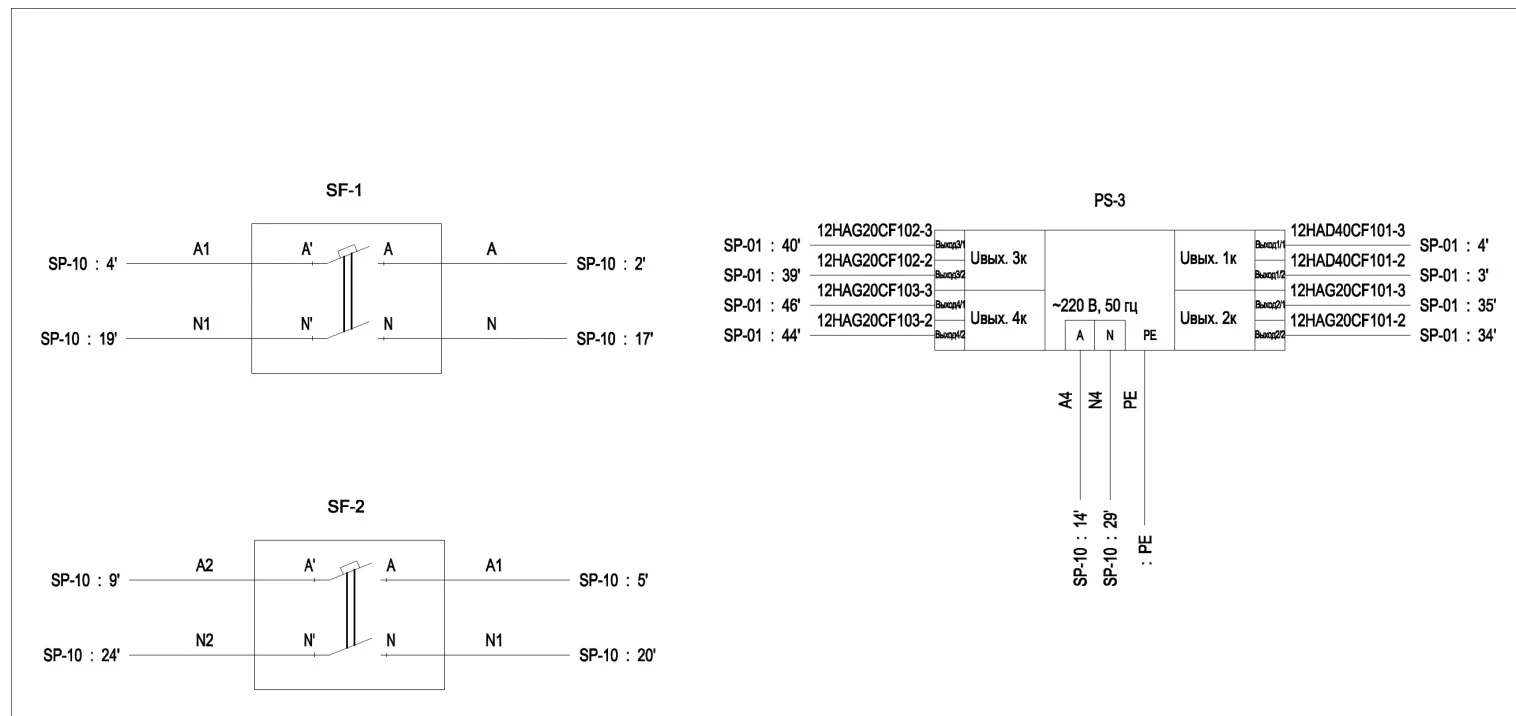

полные принципиальные схемы питания, контроля, АСР, дистанционного управления;
перечни входных и выходных сигналов ко…

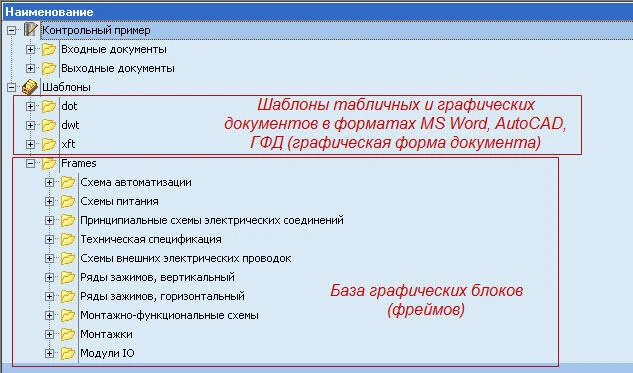

База шаблонов

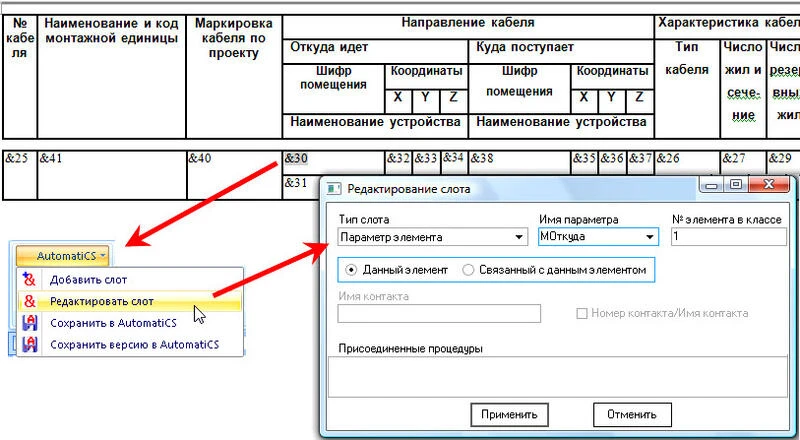

AutomatiCS 2011 позволяет получать проектные документы в любом виде благодаря гибкой системе настройки как графических, так и табличных шаблонов. При этом не требуются навыки программирования, все настройки выполняются в таких широко распространенных приложениях, как MS Word и AutoCAD, с помощью команд дополнительного меню AutomatiCS.
В поставку программного продукта входят примеры графических и …
База графических блоков
Для формирования графических документов в AutomatiCS используются графические блоки — фреймы. В базовую поставку входят фреймы для формирования основных видов графических документов: схем питания, схем подключения кабелей к рядам зажимов, монтажно-установочных схем и т.д.
Создание и редактирование фреймов выполняется в AutoCAD с помощью команд дополнительного меню.
Имеется удобный инструмент, ко…

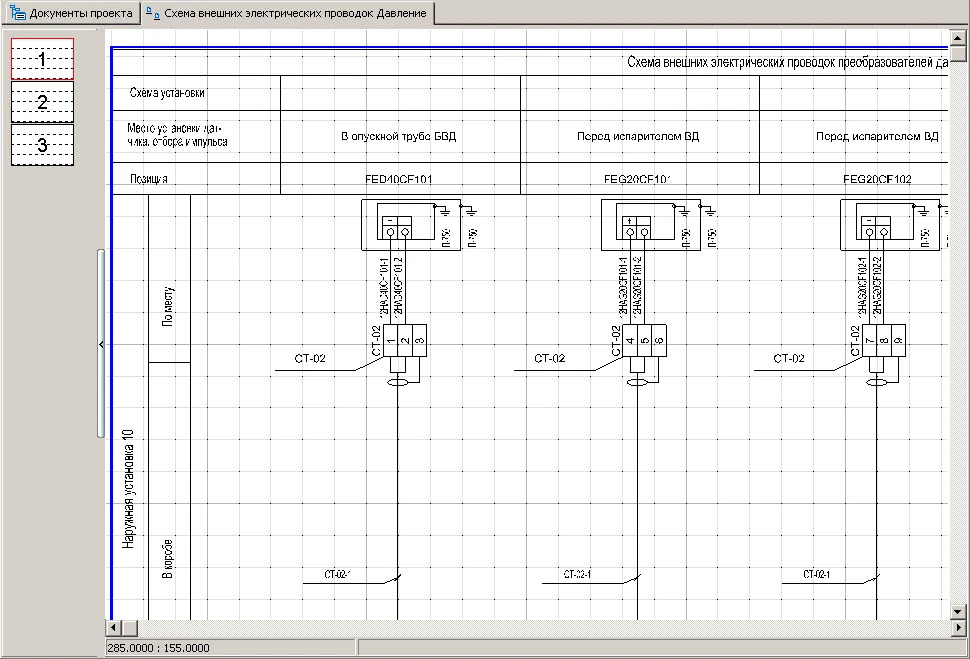

Графическая форма документа

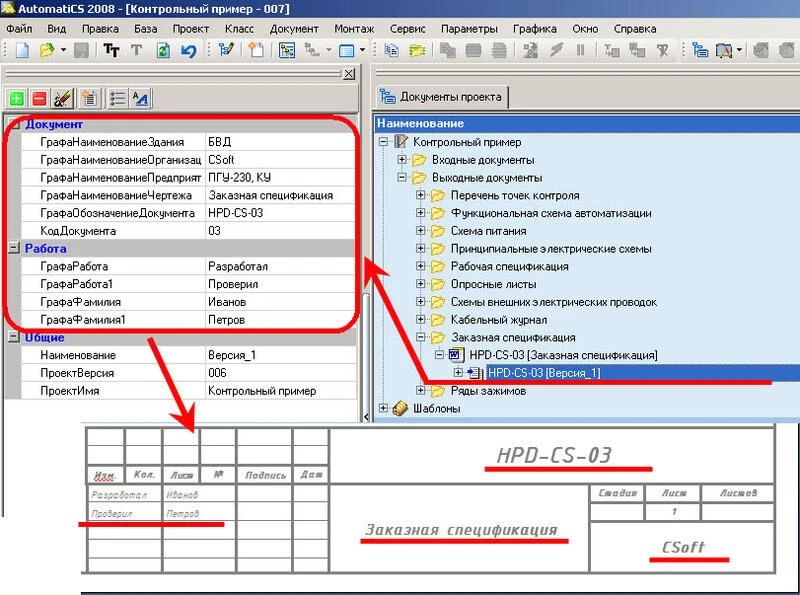

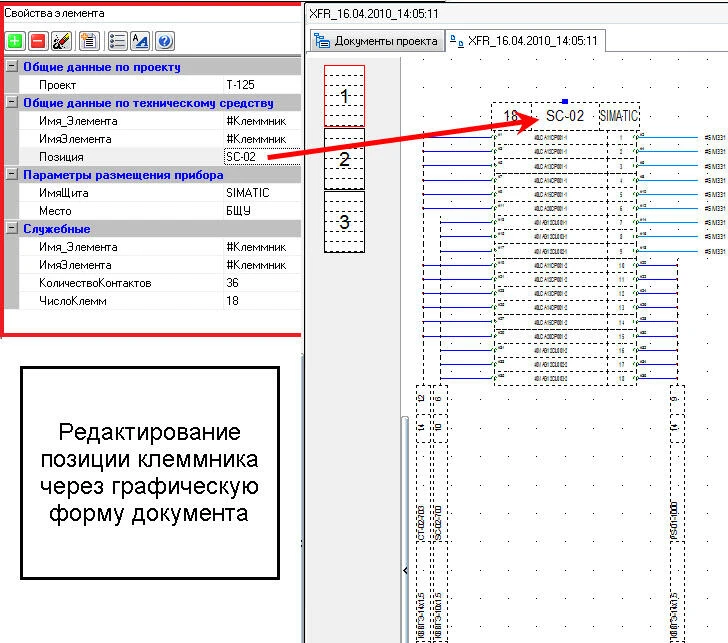

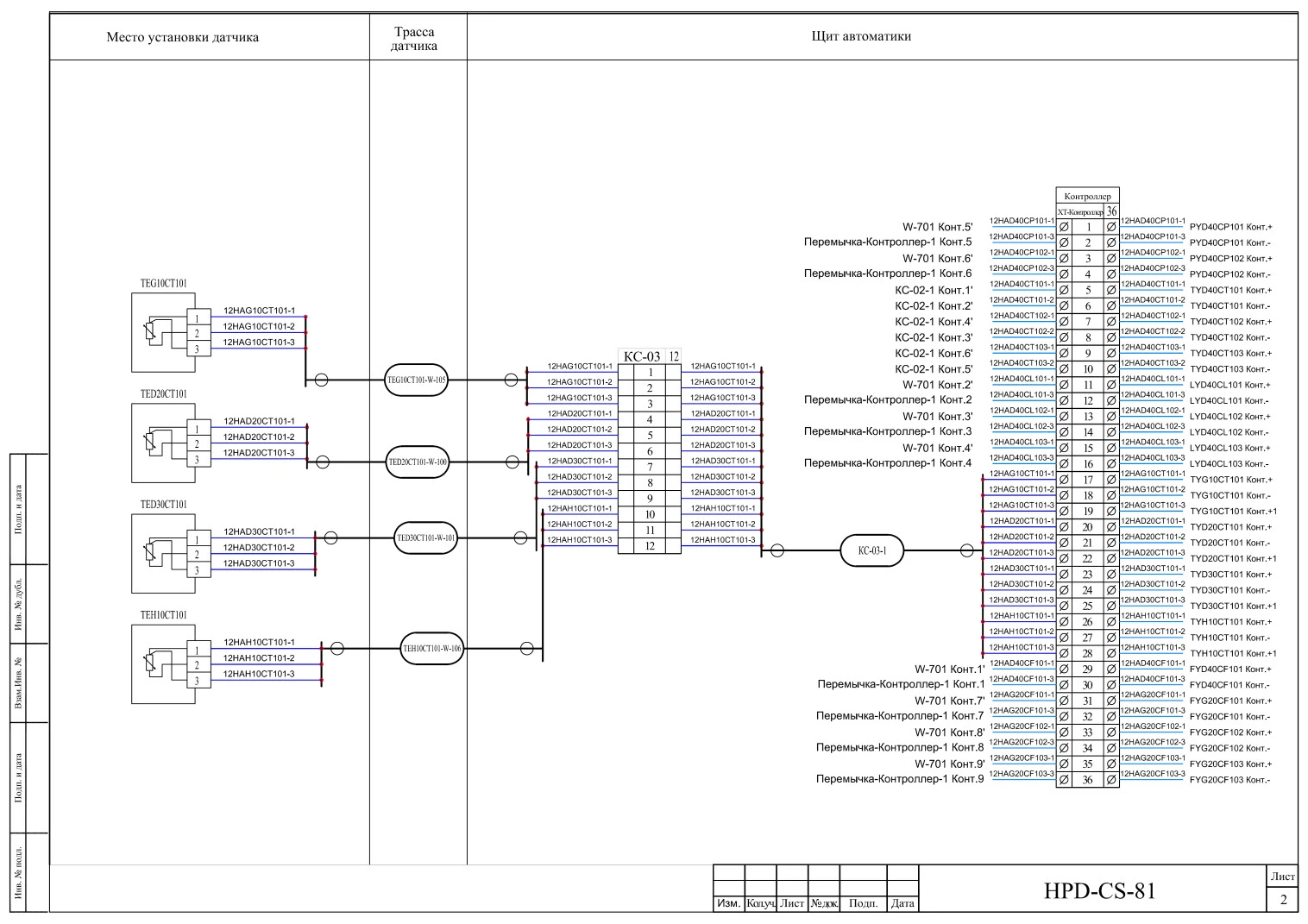

Графическая форма документа (ГФД) является удобным инструментом для автоматического/автоматизированного формирования графических документов. При этом сохраняется динамическая связь с моделью проекта: при изменении данных в ГФД происходит одновременное изменение соответствующих данных в модели проекта и наоборот.
С помощью инструментов ГФД можно осуществлять:
автоматическую трассировку связей …
Структура документов проекта
Обеспечивает централизованное хранение проектных документов, в том числе:
собственно проектной документации;
нормативно-технической документации;
конструкторско-технологической документации;
шаблонов документов;
графических блоков — фреймов;
вспомогательной документации по проекту в различных форматах.

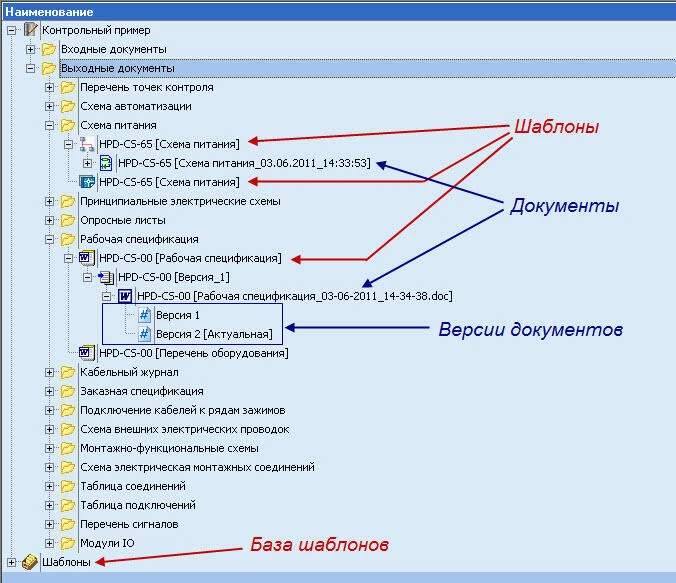

Структура документов представлена в виде дерева, где документы и шаблоны являют…
История изменений проекта
В программе предусмотрена возможность отмены любых проектных операций. Для этого используется Окно истории изменений проекта, в котором можно отменить либо одну операцию, либо несколько операций сразу. Для каждого действия, производимого над проектом, приводится краткое и полное описание, а также указывается автор и время выполнения.

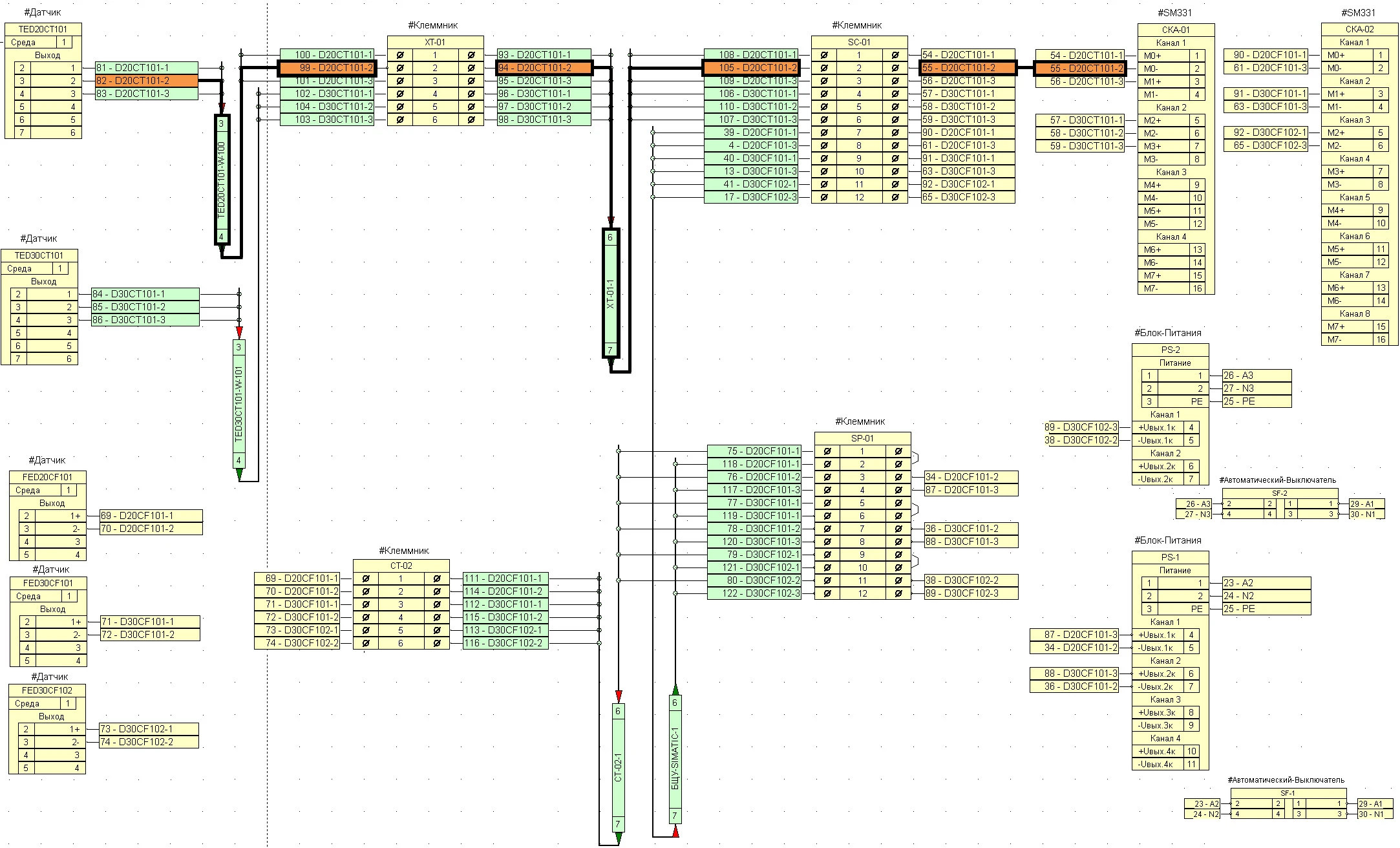

Графическая страница — наглядное представление структуры модели проекта
Графическая страница значительно упрощает процесс работы над проектом и позволяет осуществлять:
просмотр и редактирование элементов и связей модели проекта: добавление/удаление элементов, создание/удаление, переключение, подключение связей;
просмотр и редактирование элементов и связей в базе данных и знаний: добавление/удаление элементов, создание/удаление, переключение, подключение связей в…

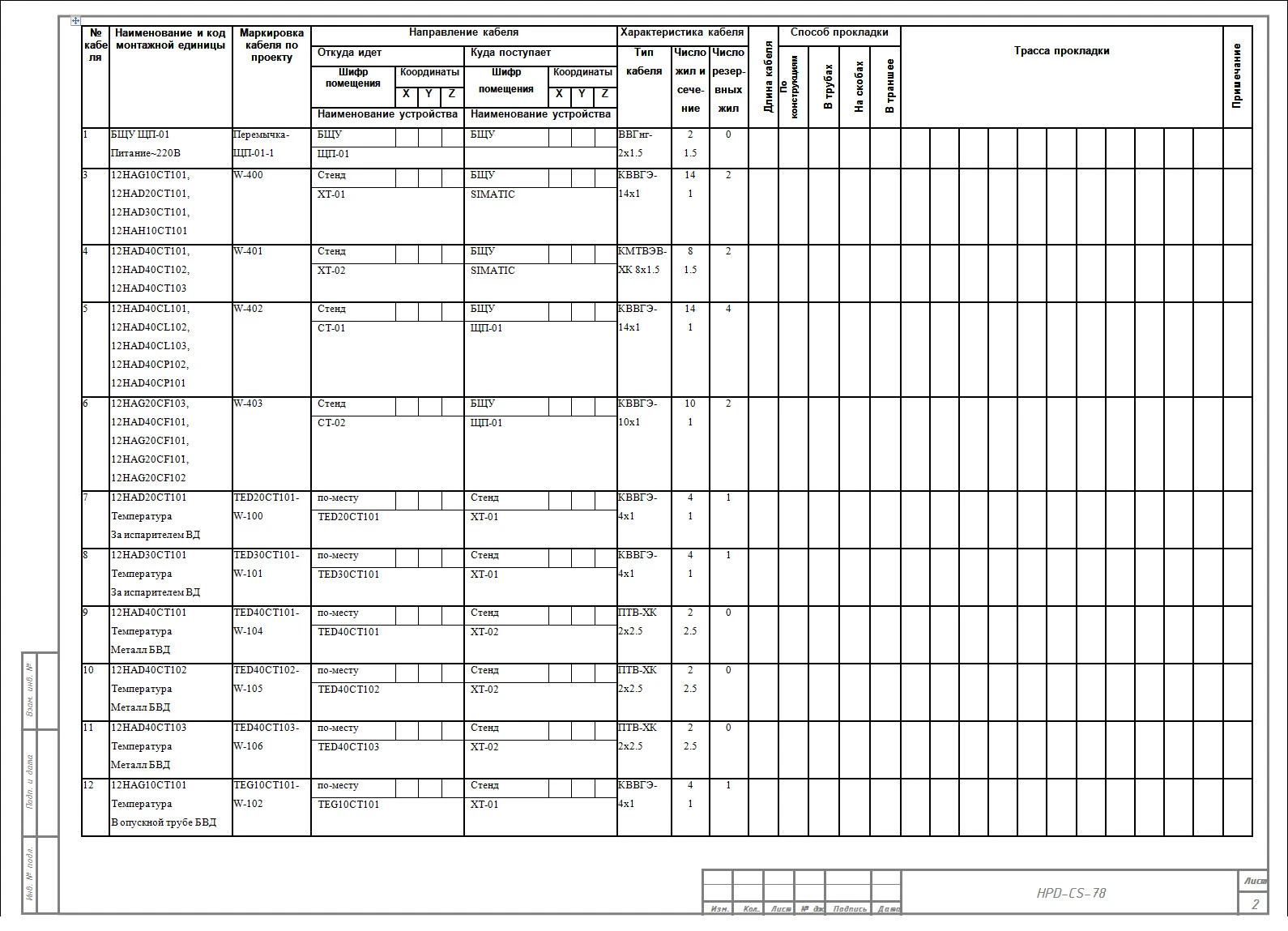

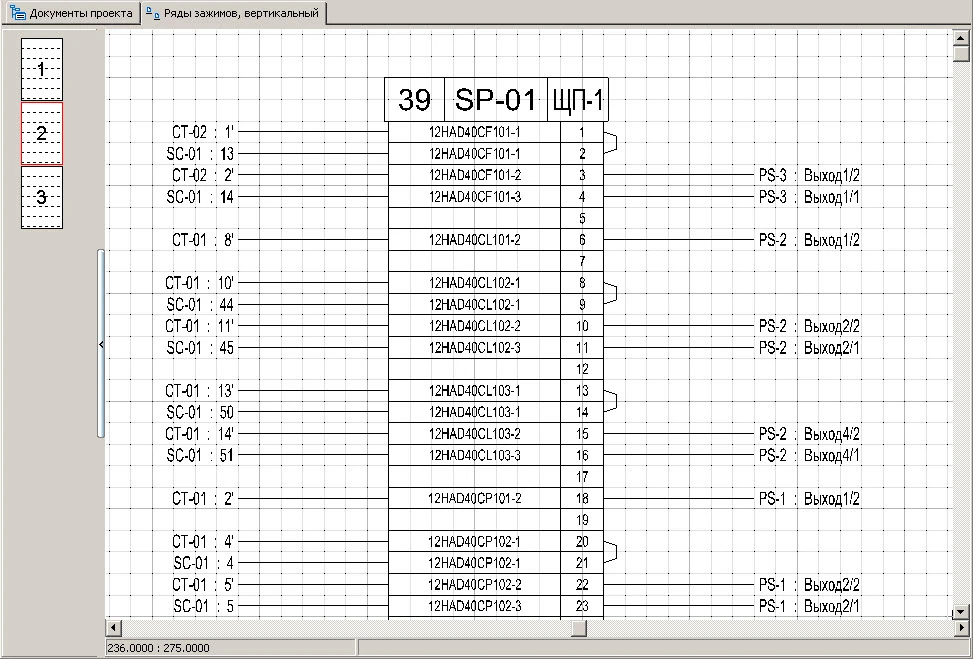

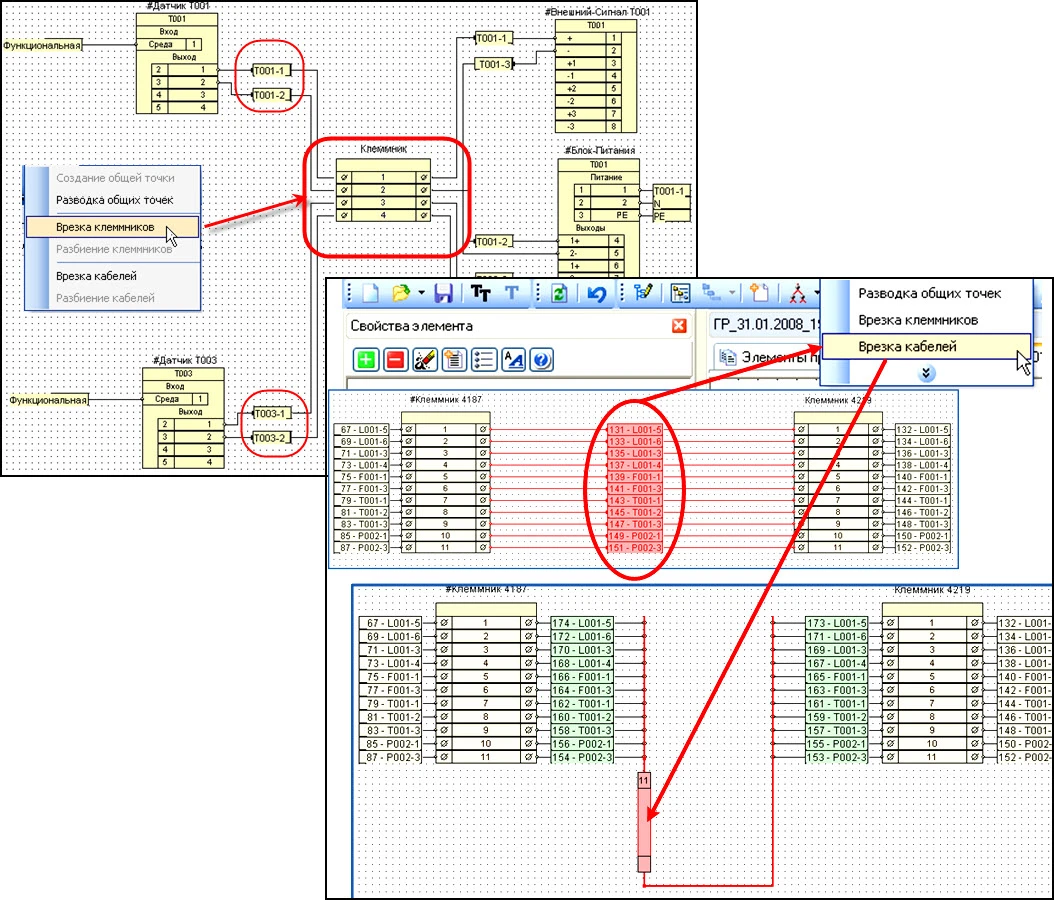

Формирование клеммников и кабелей
В AutomatiCS предусмотрено несколько способов формирования клеммников и кабелей:
пакетное формирование — от элементов (клеммники монтажных единиц щитов), от связей (промежуточные клеммники, клеммники кроссовых панелей, кабели);
индивидуальное формирование — во встроенном графическом редакторе;
автоматическое формирование — с применением интеллектуальных проектных процедур.
…
Групповые операции над элементами
В AutomatiCS имеется несколько инструментов для выполнения групповых операций над элементами и связями проекта. К таким операциям относятся:
классификация элементов/связей по любым правилам;
сортировка элементов/связей по любым параметрам, в том числе с использованием сложных правил сортировки;
сохранение и повторное применение правил сортировки, классификации, настроек параметров таблиц э…

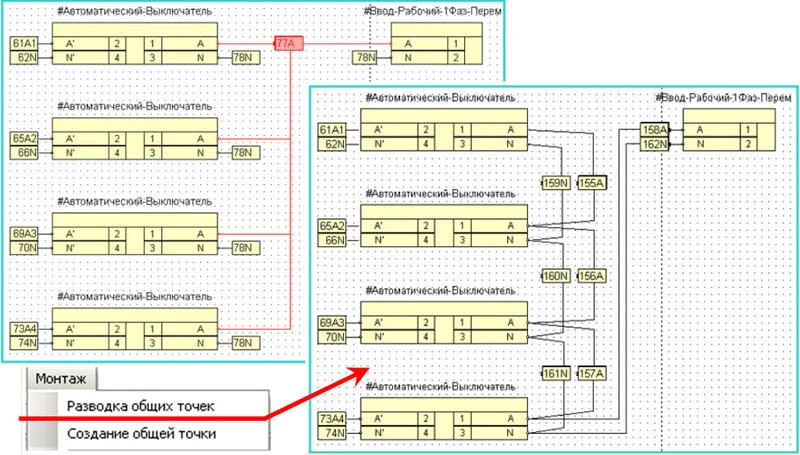

Разводка общих точек
Программа содержит отдельный инструмент для разводки общих точек — связей, которые соединяют более двух контактов одного или нескольких элементов. Процедура разводки общих точек может выполняться как в специальном диалоговом окне, так и на графической странице AutomatiCS.
Интеллектуальные проектные процедуры
Интеллектуальные проектные процедуры (пользовательские команды) позволяют в значительной степени повысить уровень автоматизации проектирования. AutomatiCS предоставляет пользователям возможность редактировать имеющиеся и создавать собственные пользовательские команды, которые можно применять как в текущем проекте, так и при выполнении последующих проектов.
В базовую поставку AutomatiCS входит наб…
Подключение к многоканальным приборам
Инструмент подключения к многоканальным элементам позволяет удобно и быстро в ручном или автоматическом режиме выполнить подключение:
датчиков к вторичным приборам;
приборов к блокам питания и искрозащиты;
сигналов к модулям ввода/вывода контроллеров;
блоков питания к одному или нескольким автоматическим выключателям;
электроприводов к типовым шкафам питания и управления и т.д.
…
Формирование требований к техническому средству
Позволяет определить основные характеристики прибора, в том числе схему электрического подключения, без привязки к конкретному заводу-изготовителю технических средств. Выбор схемы подключения позволяет продолжить работу в части монтажа: задействовать полученные связи при формировании клеммников, кабелей. Такой подход осуществляется в соответствии с универсальной областью базы данных и знаний.

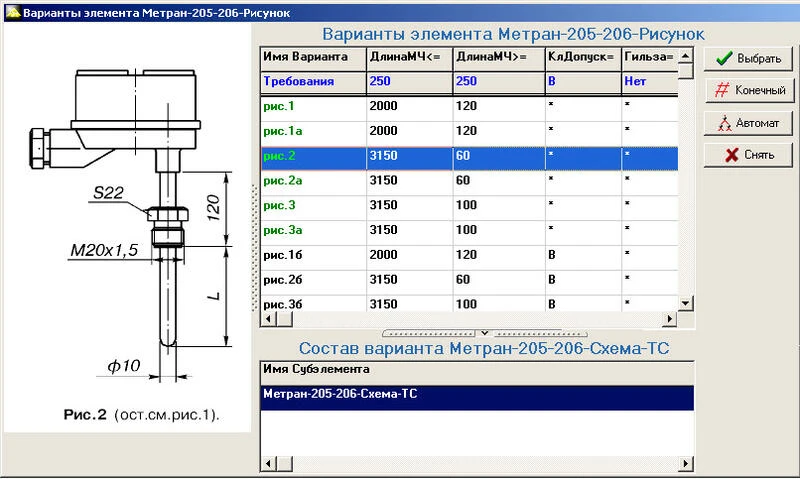

Выбор конкретной модели технического средства

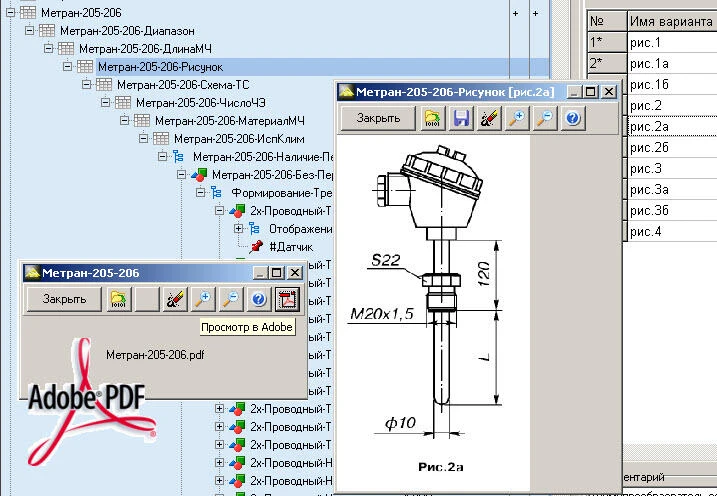

Определение характеристик прибора в соответствии с номенклатурой завода-изготовителя. Это наиболее распространенный подход, при котором формула заказа формируется автоматически. Рекомендуется применять, когда завод-изготовитель известен на начальном этапе проектирования, а необходимый прибор представлен в базе данных и знаний. В этом случае выбор характеристик технического средства осуществляется …
Выбор технических средств автоматизации
В программе AutomatiCS выбор технического решения или средства осуществляется последовательно: на каждом шаге параметры технических средств выбираются из БДЗ в соответствии с требованиями технического задания на проектирование. При этом каждый последующий шаг почти всегда зависит от решения, принятого ранее, что позволяет отсекать заведомо неподходящие варианты и осуществлять оптимальный выбор тех…
Импорт данных
В системе AutomatiCS техническим заданием на проектирование является перечень требований к каналам контроля и управления. Как правило, такой перечень поступает от инженеров-технологов в виде таблицы, в которой отражены требования, функции, управляющие воздействия для проектируемой системы с учетом особенностей технологического процесса. AutomatiCS предоставляет удобный инструмент импорта данных из…
База данных и знаний
База данных и знаний (БДЗ) является центральным элементом информационной структуры AutomatiCS. Она содержит описание технических средств автоматизации различных производителей, а также типовых технических и структурных решений.
Особенность базы данных и знаний AutomatiCS — иерархическая структура, которая предполагает пошаговый выбор характеристик технических средств по принципу декомпозиции — пе…
Централизованное хранение проектных данных
Для обеспечения надежного хранения и быстрой обработки большого объема данных в AutomatiCS применяется современная система управления базами данных (СУБД) — MS SQL Server.
Новая версия AutomatiCS работает с тремя типами баз данных:
база данных и знаний (БДЗ), которая включает в себя базу данных технических средств и типовых проектных решений, а также базу параметров;
база данных проекта, в ко…
Особенности сетевой версии AutomatiCS

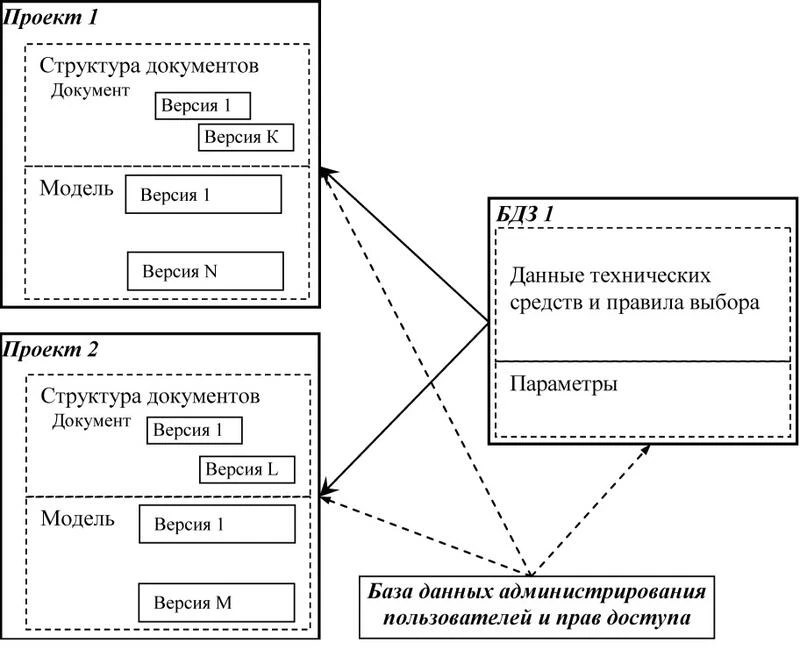

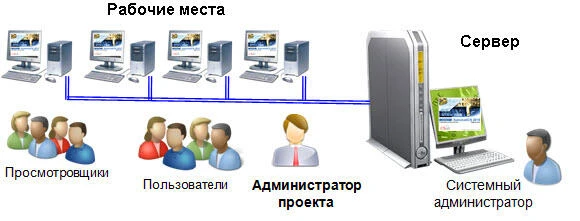

В сетевой версии программы осуществляется разделение пользовательского приложения AutomatiCS 2011 и программы администрирования ACS Administrator.
Сетевой режим работы предполагает нахождение всех баз данных на отдельном сервере и организацию доступа к ним различных пользователей. Используя ACS Administrator, администратор проекта назначает пользователей, которые будут иметь доступ к проекту, и о…
Реестры и справочники
Автоматизированное формирование табличных и графических проектных документов:
настраиваемые формы проектных документов;
удобные инструменты для создания и редактирования шаблонов, штампов;
встроенный редактор графических блоков;
произвольный состав проектной документации;
документирование по шаблону вывода: формирование документов одной командой;
универсальные формы опросных листов.
И…
Конфигурации
Новые возможности
Отличительные особенности сетевой версии
- сетевой доступ к базам данных;
- многопользовательский режим работы над проектом;

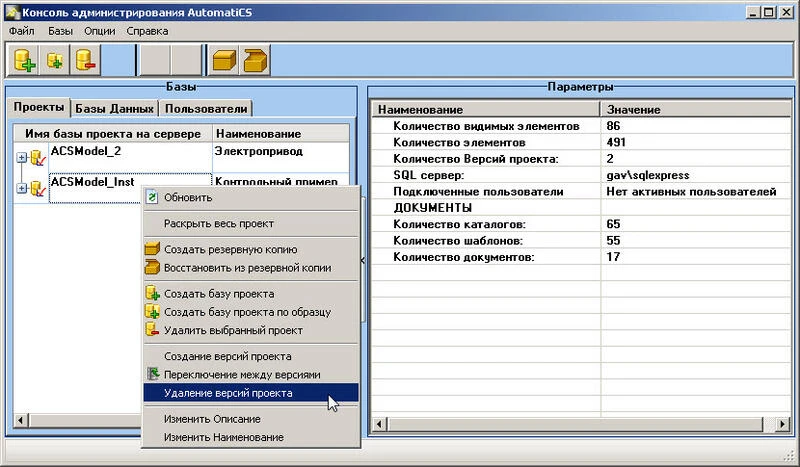

- отдельное приложение для администрирования баз данных и распределения прав пользователей — ACS Administrator;
- встроенный графический редактор блоков.
Изменения в организации хранения данных
- хранение базы графических блоков (фреймов) в структуре документов проекта;
- объединение всех версий проекта и структуры документов в единую базу проекта;
- объединение базы данных и знаний (БДЗ) и базы параметров (БП) в единую базу данных.
Расширение функционала графической страницы AutomatiCS

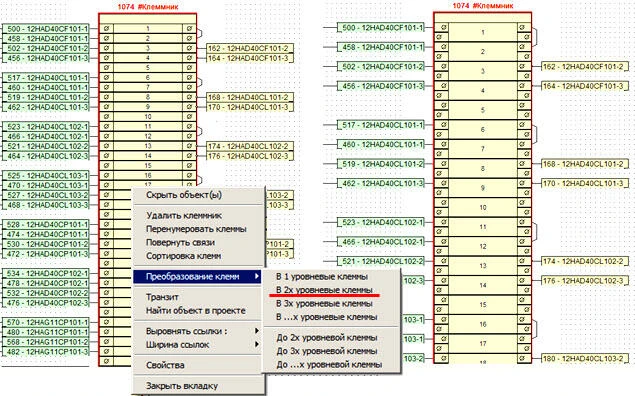

- редактирование клеммников — создание многоуровневых клемм;
- вывод элементов из графической страницы в графическую форму документа;
- при выводе транзитной цепочки элемента — возможность скрывать незадействованные клеммы.
Дополнительные возможности при работе с графической формой документа (ГФД)
- автоматическая трассировка при формировании документа;
- при документировании транзитной цепочки — возможность скрывать незадействованные клеммы;
- редактирование модели проекта через графическую форму документа;
- добавление титульного листа.
Больше удобства при редактировании модели проекта благодаря использованию ссылочных параметров
Новый набор пользовательских команд, которые позволяют в автоматическом режиме сформировать полную модель проекта и получить на ее основе комплект проектных документов
Дополнительные возможности работы с макросами за счет доработки COM-модели
Системные требования
Процессор
- Минимальные требования: Intel Pentium IV и выше
Оперативная память
- Минимальные требования: 1 Гб
- Рекомендуемые требования: 4 Гб и выше
Видеоадаптер
- Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
- 500 Мб и более на системном диске
Разрешение экрана
- Минимальные требования: 1024х768 px
- Рекомендуемые требования: 1280х1024 px
Дополнительное оборудование
- Мышь или другие устройства указания
Операционная система
- Windows XP;
- Windows Vista x32;
- Windows 7-32.
Для установки программы требуются права Администратора
Дополнительное ПО
- MS Office 2003/2007
- AutoCAD 2007/2008/2009/2010/2011/2012
- SQL Server 2005
Учетная запись
- Для работы у пользователя должны быть права Опытного пользователя
- Пользователь должен иметь полный доступ к каталогам AutomatiCS 2011, ACS Administrator, а также к каталогу для временных файлов Windows\Temp
- Для работы под ОС Windows Vista или Windows 7 у пользователя должен быть отключен контроль учетной записи
